項目
描述
天通衛星
衛星接收
頻段：2170~2200MHz
參考靈敏度電平：-124dBm
最大接收電平：-64dBm
調制方式：π/4OPSK
衛星發送
頻段：1980~2010MHz
最大發射功率：33dBm
矢量幅度誤差EVM：≤5%
通信速率
1.2Kbps～9.6Kbps
天線
全向寬波束天線（為保障天線性能，建議將其垂直向上安置于開闊無遮擋的高處）
定位
GNSS定位
北斗、GPS

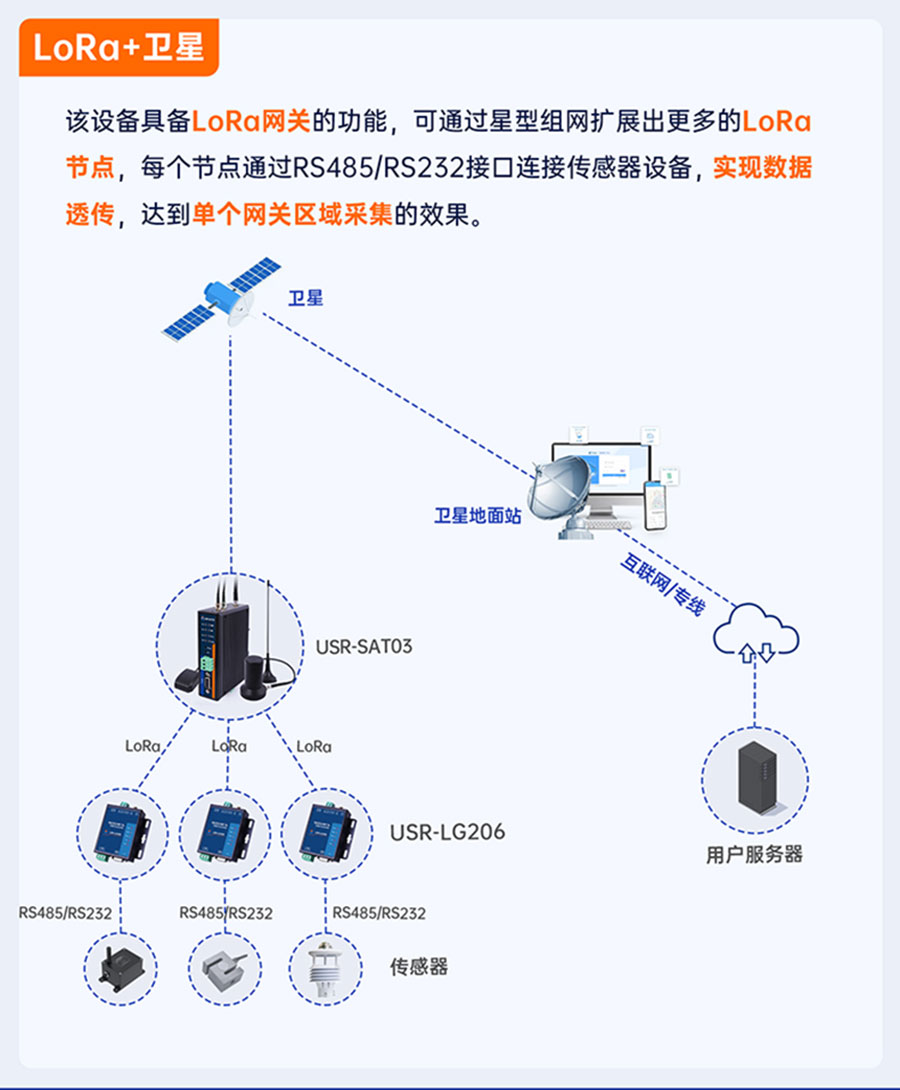

LoRa
協議
私有協議
頻段
410MHz～510MHz，113個信道
發射功率
24dBm～30dBm
默認吸盤天線（中心頻點470MHz）
物理特性
工作溫度
-40℃～+85℃
存儲溫度
-40℃～+125℃
工作濕度
5%～95%RH（無凝露）
存儲濕度
1%～95%RH（無凝露）
供電電壓
DC 9-36V
適配器
12V/2A
電流消耗
在DC12V供電下，最大電流1.5A

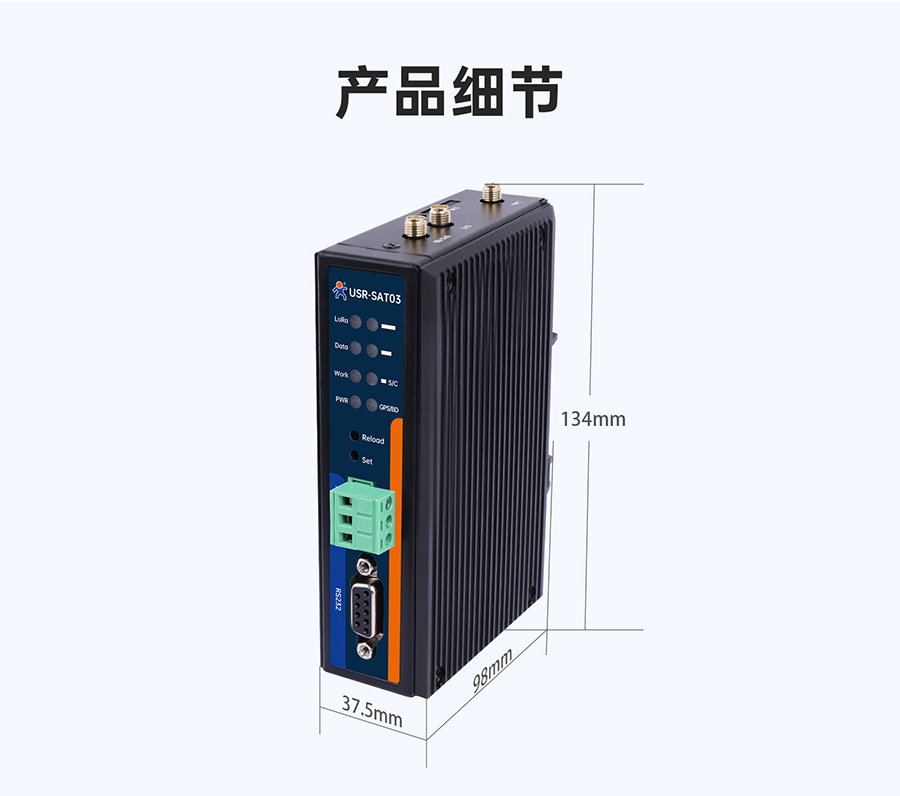

尺寸
37.5*108*134mm（L*W*H，包含導軌掛耳、天線座以及安裝件）
安裝方式
導軌式安裝、定位安裝
EMC等級
3級

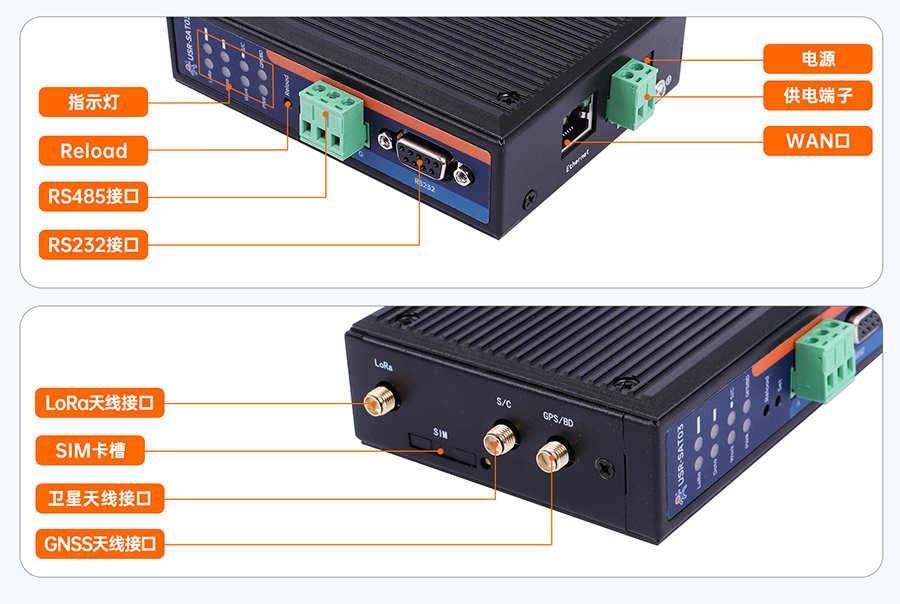

硬件接口
網口
1*WAN；RJ45接口：10/100Mbps自適應，符合IEEE 802.3
天線接口
標準SMA-K接口（外螺內孔）
指示燈
PWR（電源燈）、WORK（工作狀態燈）、S/C（衛星通信燈）、DATA(數據通信燈)、GPS/BD（定位狀態燈）、LoRa（LoRa通信燈）
電源接口
DC電源座：標準5.5*2.1電源座；DC電源端子:5.08mm-2P

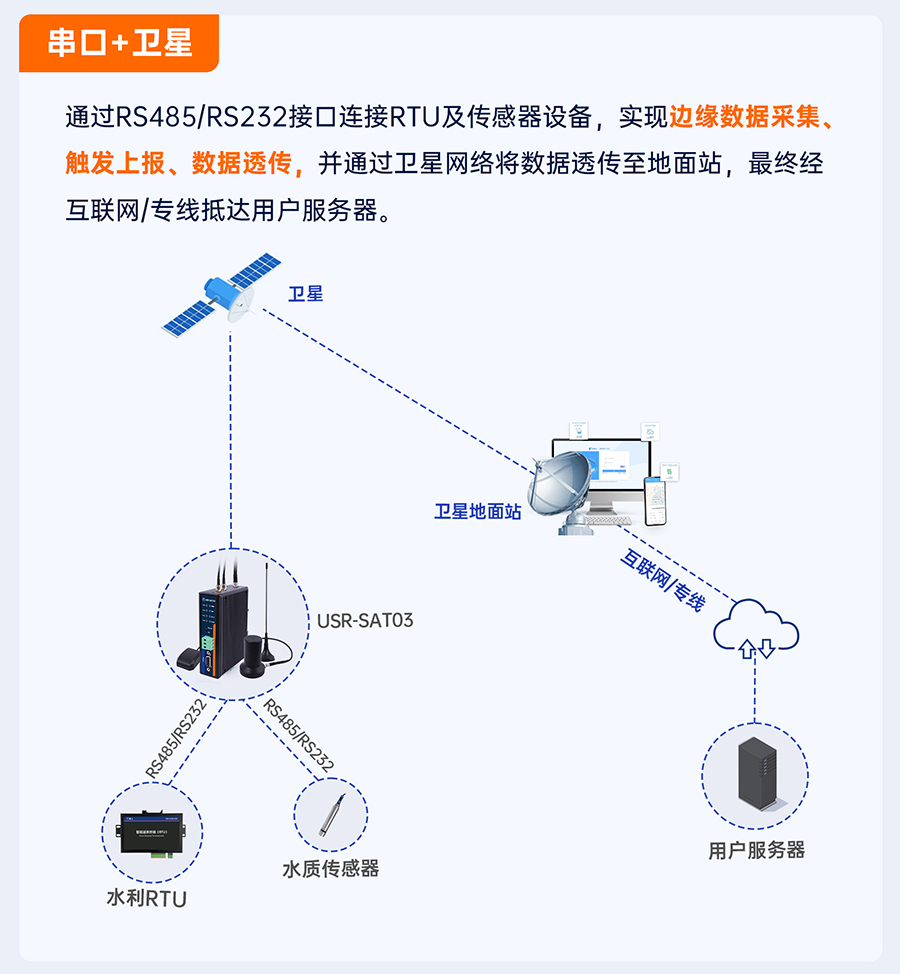

串口接口
RS232接口：DB9
RS485接口：3P鳳凰端子
Reload按鍵
長按3-15s松開恢復出廠
接地保護
接地螺絲
