項目 |
描述 |
|
供 電
|
|
供電電壓
|
DC:9~36V
|
|
功耗
|
Average：194.6mA @12V，
|
|
MAX：240mA @12V
|
|
接 口
|
|
串口
|
1 * RS485 / RS232
|
|
1 * RS485
|
|
DI
|
2路，支持開關量和計數量模式切換
|
|
開關量采集，9-36V為高，0-2V為低，濾波時間可調
|
|
計數量采集，計數頻率5-65535ms可設，最大計數量程2^32
|
|
DO
|
2路DO，C型繼電器，3線制， NO負載10A-277VAC/28VDC，NC負載5A-250VAC
|
|
AI
|
2路，模擬量采集，電流輸入，范圍4-20mA
|
|
結 構
|
|

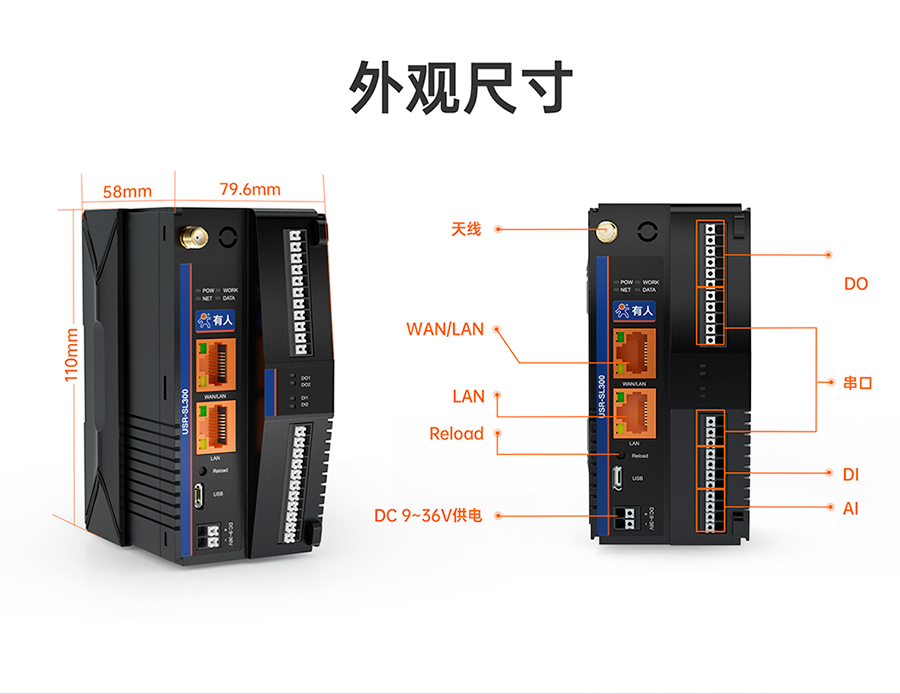

尺寸
|
79.6x 58 x110 (mm)
|
|
重量
|
<300g
|
|
接口
|
端子，孔徑 1.5mm（直徑）
|
|

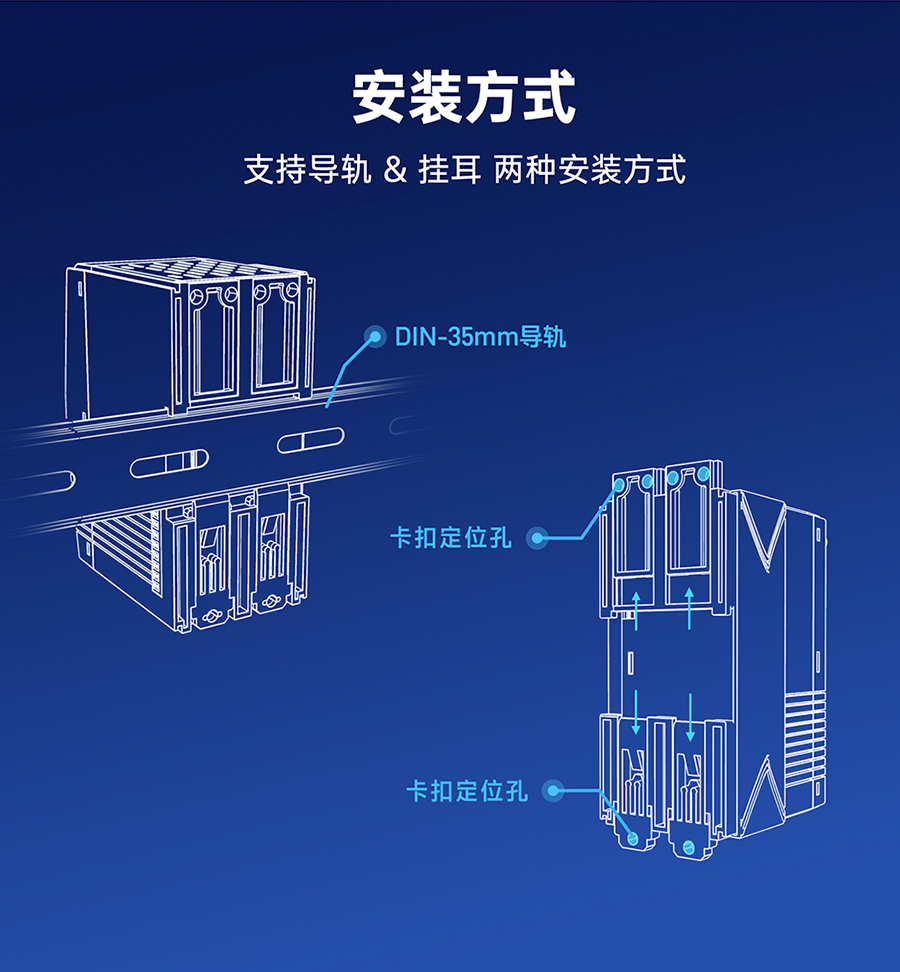

安裝方式
|
掛耳或導軌
|
|
拓展方式
|
滑軌，內置連接器
|
|
防 護
|
|
靜電
|
IEC61000-4-2，Level 3，class B，接觸放電6KV,空氣放電8KV
|
|
浪涌
|
IEC61000-4-5，Level 3，class B，電源回路共模2KV,差模1KV，信號回路1KV
|
|
脈沖群
|
IEC61000-4-4，Level 3，class B，電源回路2KV，信號回路1KV
|
|
指 示 燈
|
|
供電
|
POW，上電亮起，斷電熄滅
|
|
工作
|
WORK，設備正常工作時，1s閃爍一次
|
|
網絡
|
NET, 無網絡熄滅，蜂窩網絡常亮，以太網閃爍
|
|
數據
|
DATA, 串口有數據通信綠燈快速閃爍，無數據通信熄滅
|
|
DO狀態
|
閉合亮起，斷開熄滅
|
|
DI狀態
|
有效輸入亮起，無效輸入熄滅
|
|
網 口
|
|
標準
|
10M/100M，RJ45， MDI/MDIX自切換
|
|
數量
|
1* WAN/LAN + 1*LAN
|
|
WAN
|
默認DHCP
|
|
DNS服務器地址
|
主服務器默認119.29.29.29，備用DNS服務器默認：8.8.8.8
|
|
LANIP
|
默認：192.168.1.1
|
|
LAN子網掩碼
|
默認：255.255.255.0
|
|
DHCP服務
|
默認開啟
|
|
蜂 窩 網 絡
|
|

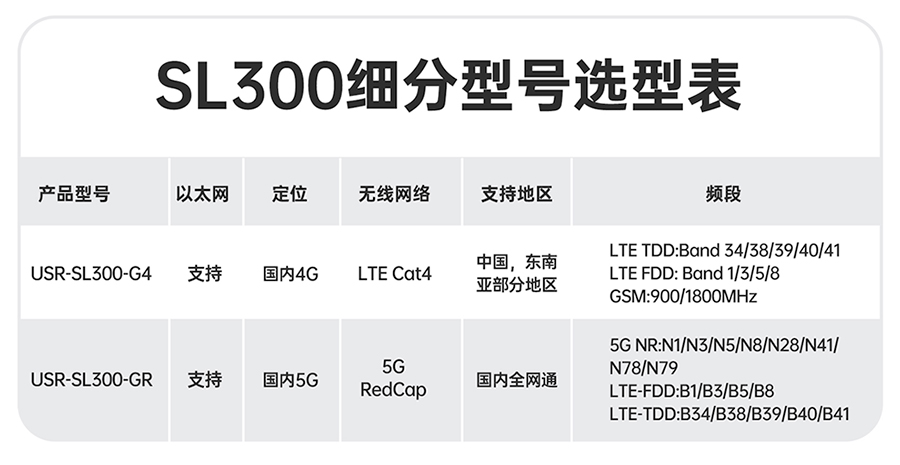

蜂窩網絡
|
G4版：LTE Cat4：4G/3G/2G全網通，上行100M，下行150M（適用中國境內）
|
|
GR版：5G Redcap：4G/3G/2G全網通（適用中國境內）
|
|
SIM
|
G4版：雙卡單待，出廠默認內置SIM2，SIM1為外置卡，Micro SIM標準
|
|
GR版：雙卡單待，出廠默認內置SIM2，SIM1為外置卡，Micro SIM標準
|
|
天線
|
SMA-F，外螺內孔
|
|
其 他 功 能
|
|
網絡協議
|
ICMP,IPv4,IP,ARP,TCP,UDP,DHCP,DNS,HTTP,MQTT,SNMP
|
|
參數配置
|
內置Web
|
|
邊緣網關
|
主動采集，邊緣計算，分組上報，2000+點位，自定義Json上報模版
|
|
通信鏈路
|
2路，支持TCP/UDP/HTTP/MQTT協議，支持SSL加密
|
|
斷網緩存
|
2G緩存空間，分組上報內容按條存儲
|
|
數據存儲
|
1G存儲空間，用于存儲SL651的數據
|
|
采集協議
|
脈沖雨量筒（DI）、模擬量（AI）、Modbus RTU/TCP（485），多種PLC協議，DL/T645協議
|
|
協議轉換
|
Modbus RTU/TCP，OPC UA，Json，Bacnet，104，SL651,SL427（定制）
|
|

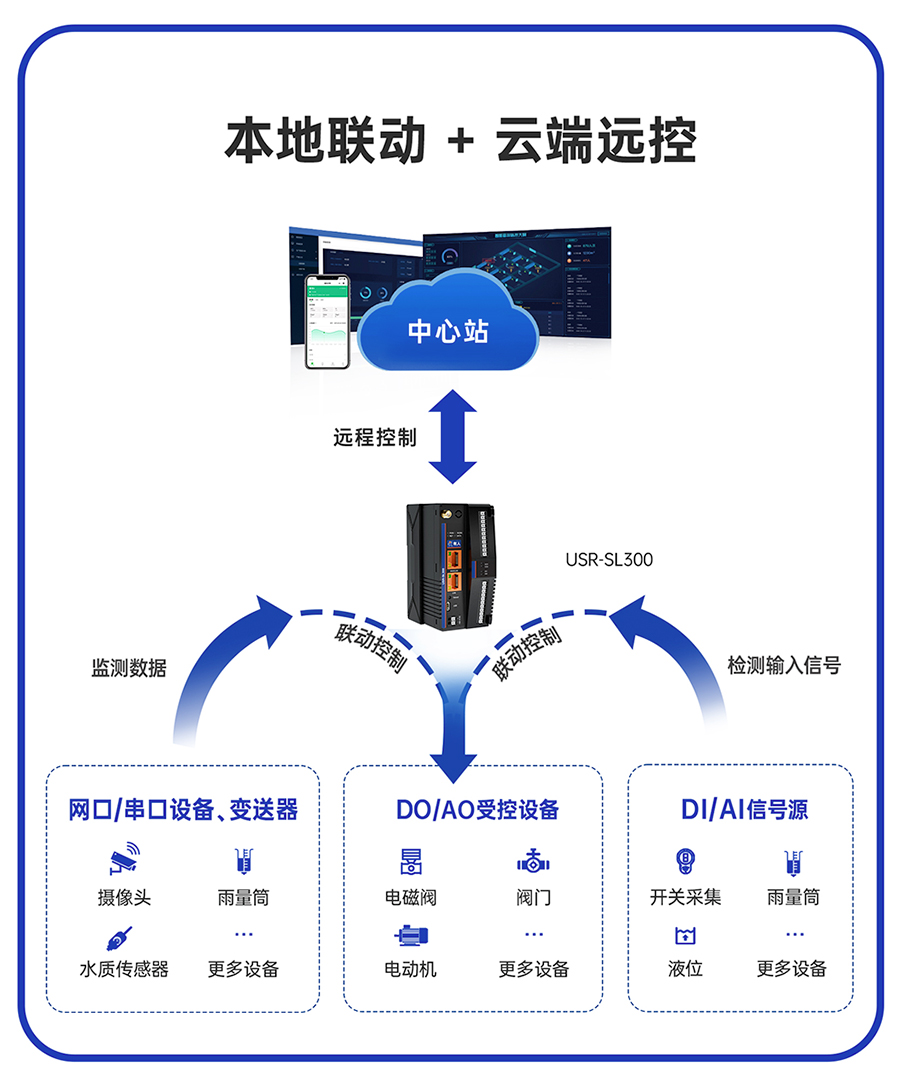

聯動控制
|
多點位聯動，短信報警，DO動作，云端報警
|
|
圖形化編程
|
Nodered圖形化二次開發
|
|
快速上云
|
支持阿里云，亞馬遜等平臺的快速接入
|
|
路由
|
支持靜態路由
|
|
VPN
|
支持PPTP，L2TP，OpenVPN
|
|
時間校準
|
支持NTP，瀏覽器時間同步和手動設置，支持時區設置
|
|
異地組網
|

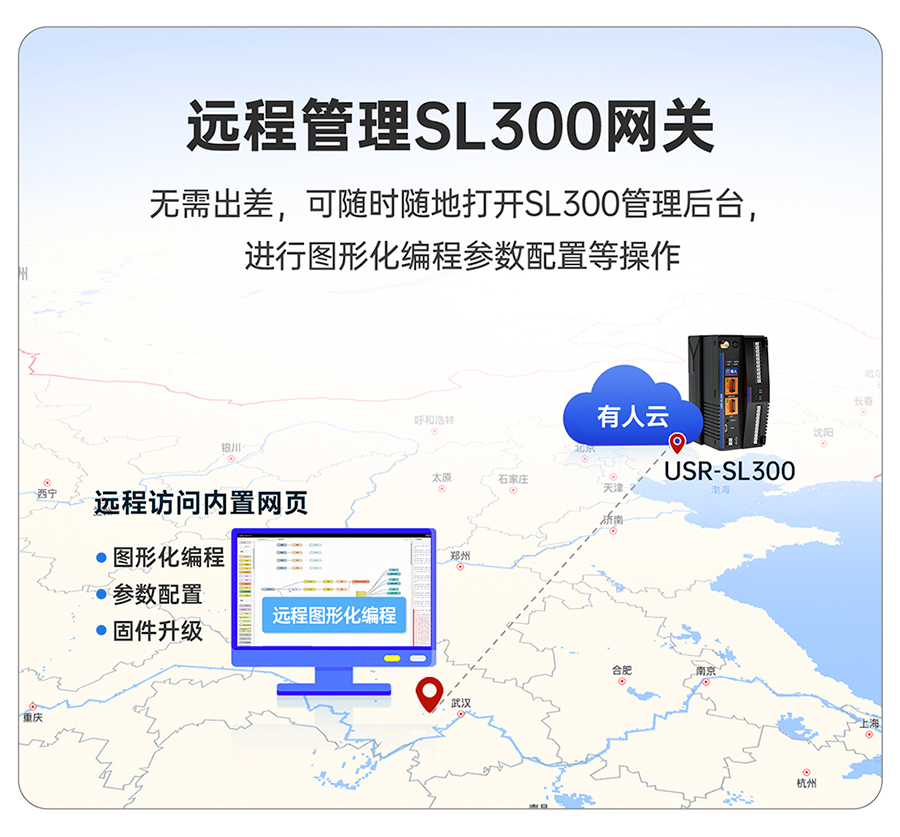

支持通過有人云DM平臺實現異地組網
|
|
防火墻
|
端口過濾，端口映射，端口轉發，DMZ
|
