  1：需要下載的軟件和說明書

  lora終端產品說明書

  lora數傳終端配置軟件

  USR-TCP232-TEST串口及網絡調試助手軟

  2：硬件連接

  使用RS232串口線分別將LoRa數傳終端A、B接入串口設備(以PC機代替)，給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

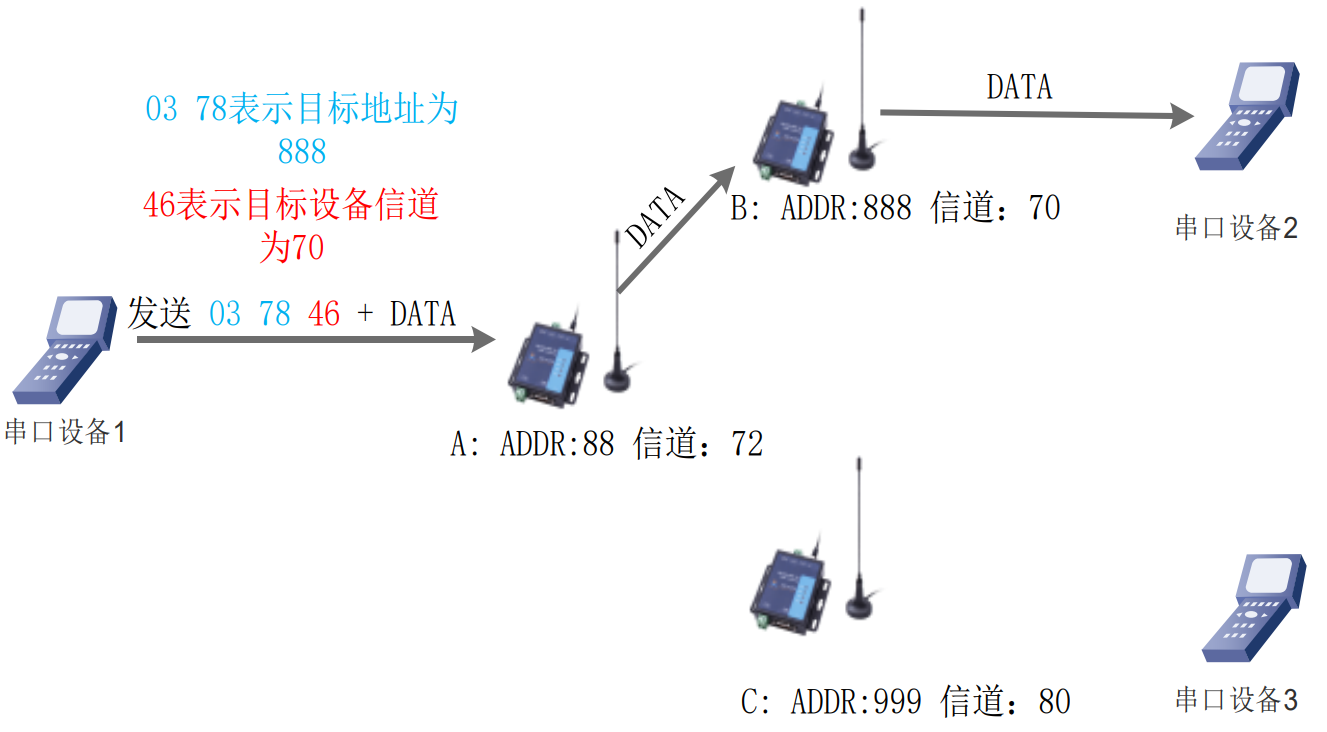

  定點模式數據通信拓?fù)鋱D

  3：LG206參數設置

  l 通訊雙方需使速率等級相同(SPD)保持一致

  打開LoRa設置軟件→ 選擇LG206-L-P-H10 → 依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC) → 進入配置狀態 → 讀取參數 → 配置圖中的參數 → 一鍵設置所有參數 → 關閉LoRa設置軟件。

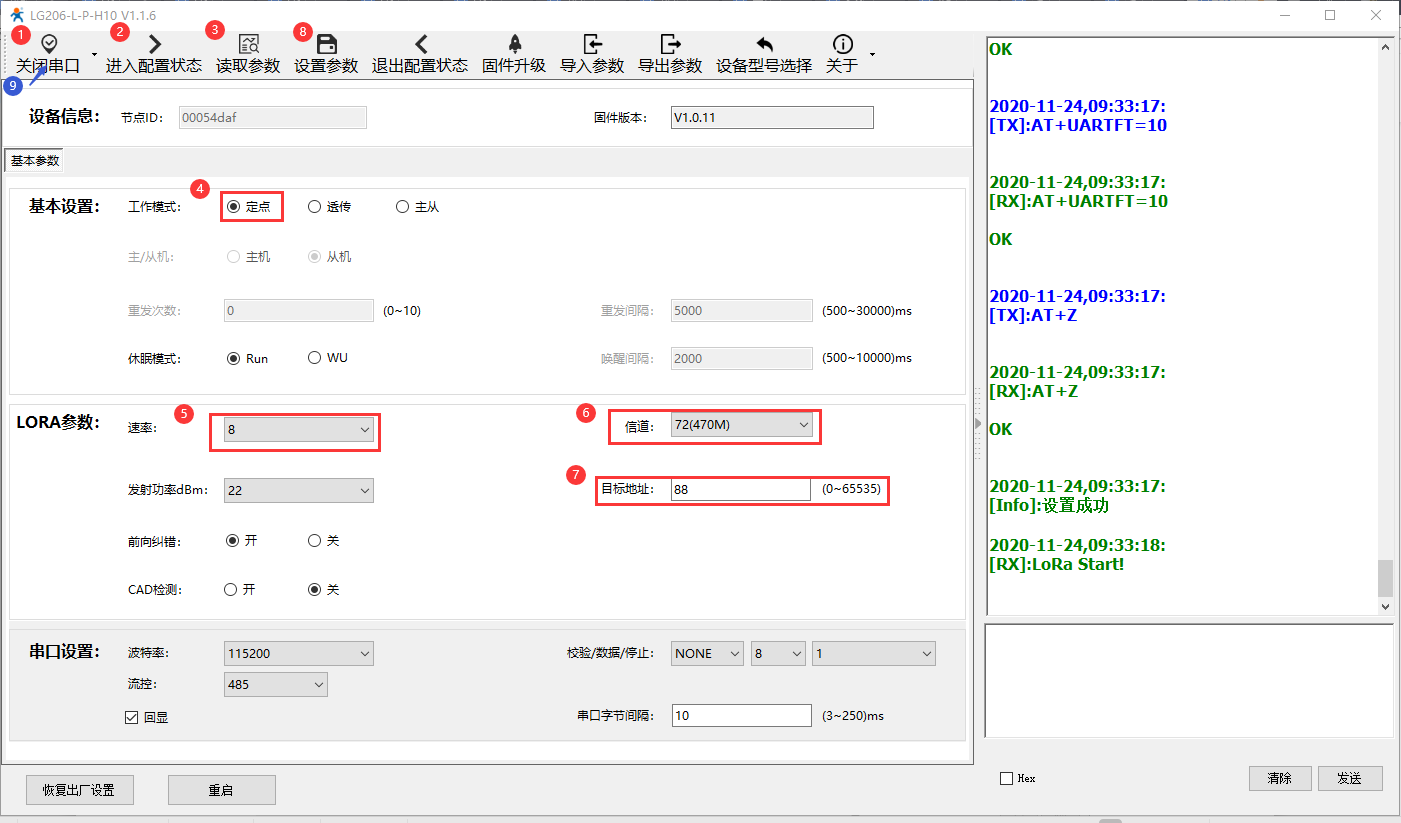

  設備A：定點模式，速率8，信道72，目標地址88。

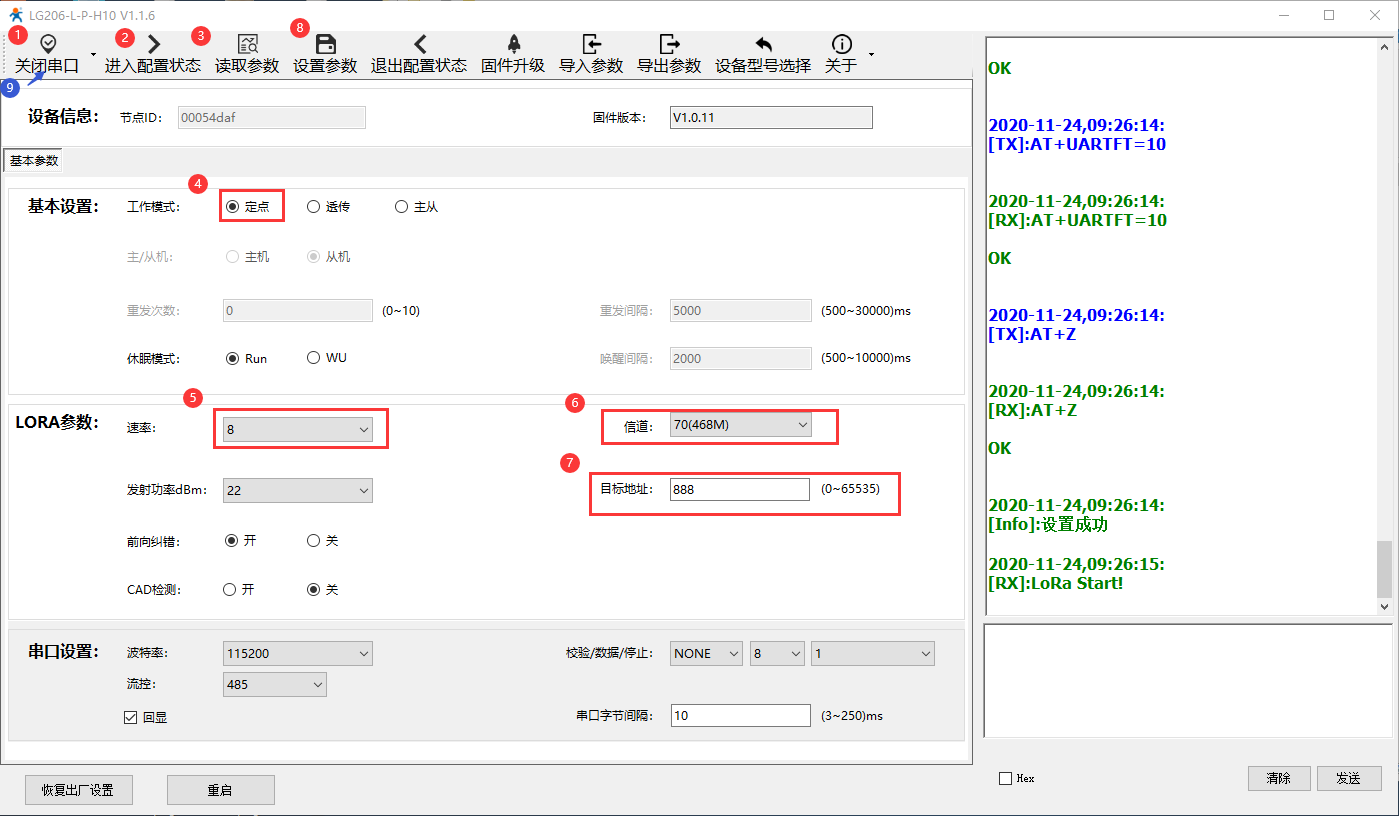

  設備B：定點模式，速率8，信道70，目標地址888。

  注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置;當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

  4、數據測試

  啟動兩個USR-TCP232-Test(模擬串口設備1,2)分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據(反之亦然)。

  LoRa 數傳終端 A(目標地址(ADDR)：88，信道(CH)：72)想向另一臺 LoRa 數傳終端 B(目標地址 (ADDR)：888，信道(CH)：70)發送數據 DATA(123456),則只需要按照 16 進制發送(03 78 46 31 32 33 34 35 36)，則 LoRa 數傳終端 B 接收到數據(31 32 33 34 35 36)。

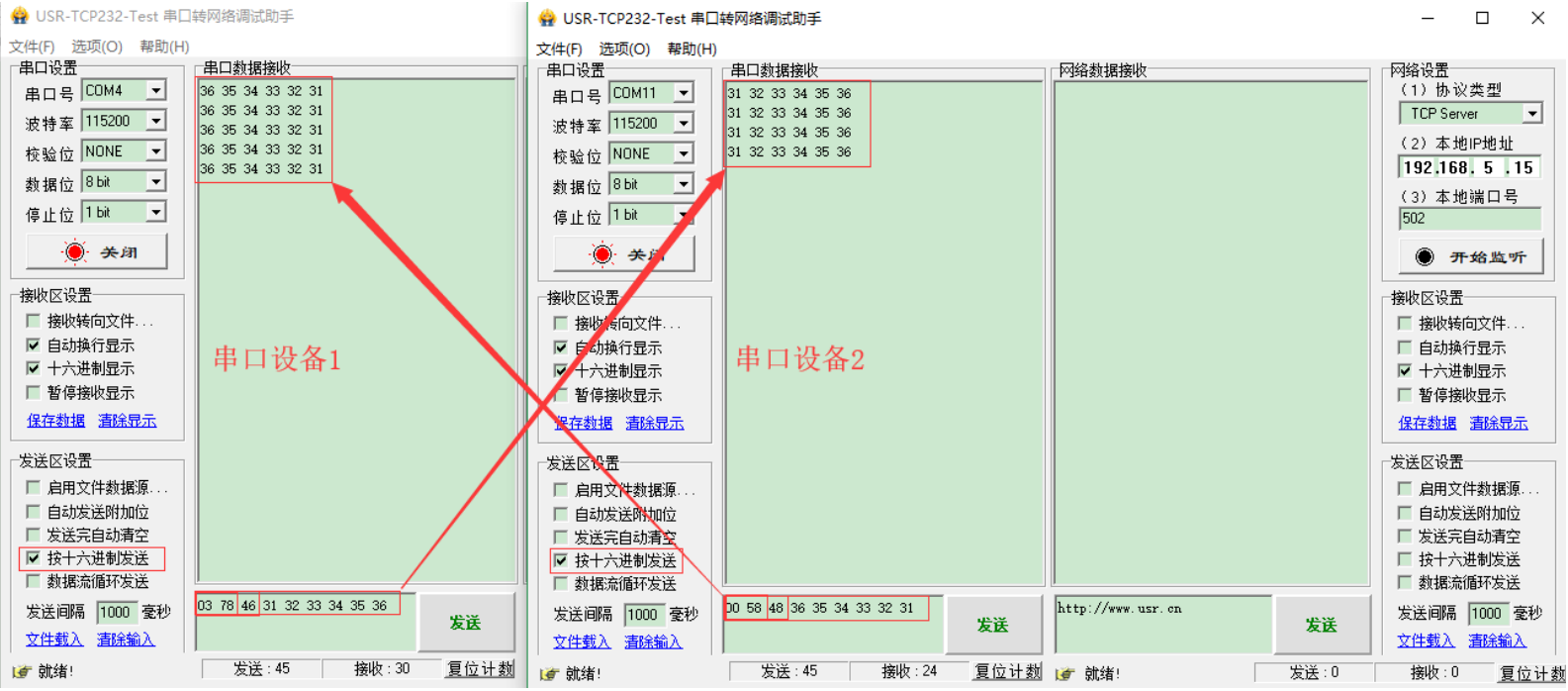

  通信效果如下圖所示：
