  一、資料下載

  W610軟件設計手冊

  W610說明手冊

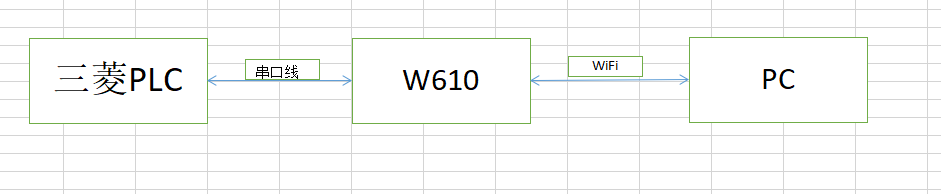

  二、網絡拓?fù)鋱D

  三、連接設置

  將串口服務器W610的串口通過232串口線連接三菱PLC，使用電源適配器給W610上電，電腦連接W610的WiFi，處于同一局域網

  四、具體操作

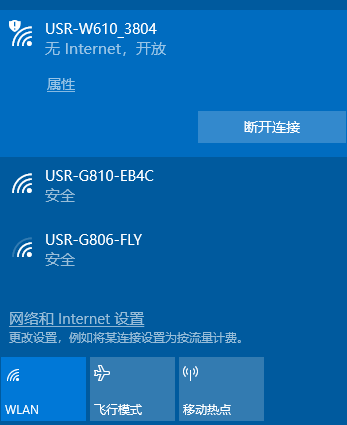

  1.電腦連接串口服務器W610的WiFi，禁用多余網卡，關閉殺毒軟件防火墻

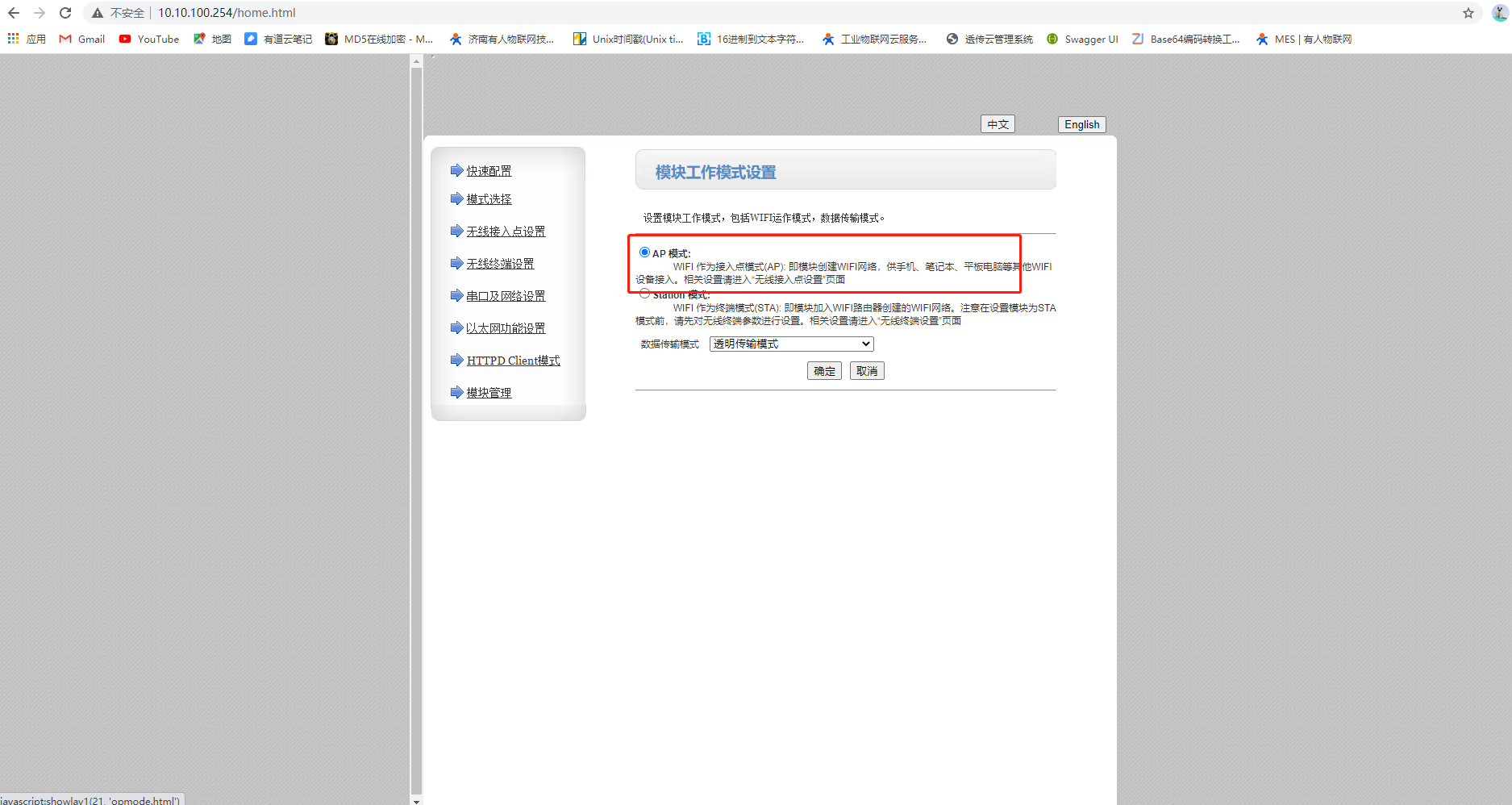

  2.瀏覽器輸入10.10.100.254進入610的內置網頁

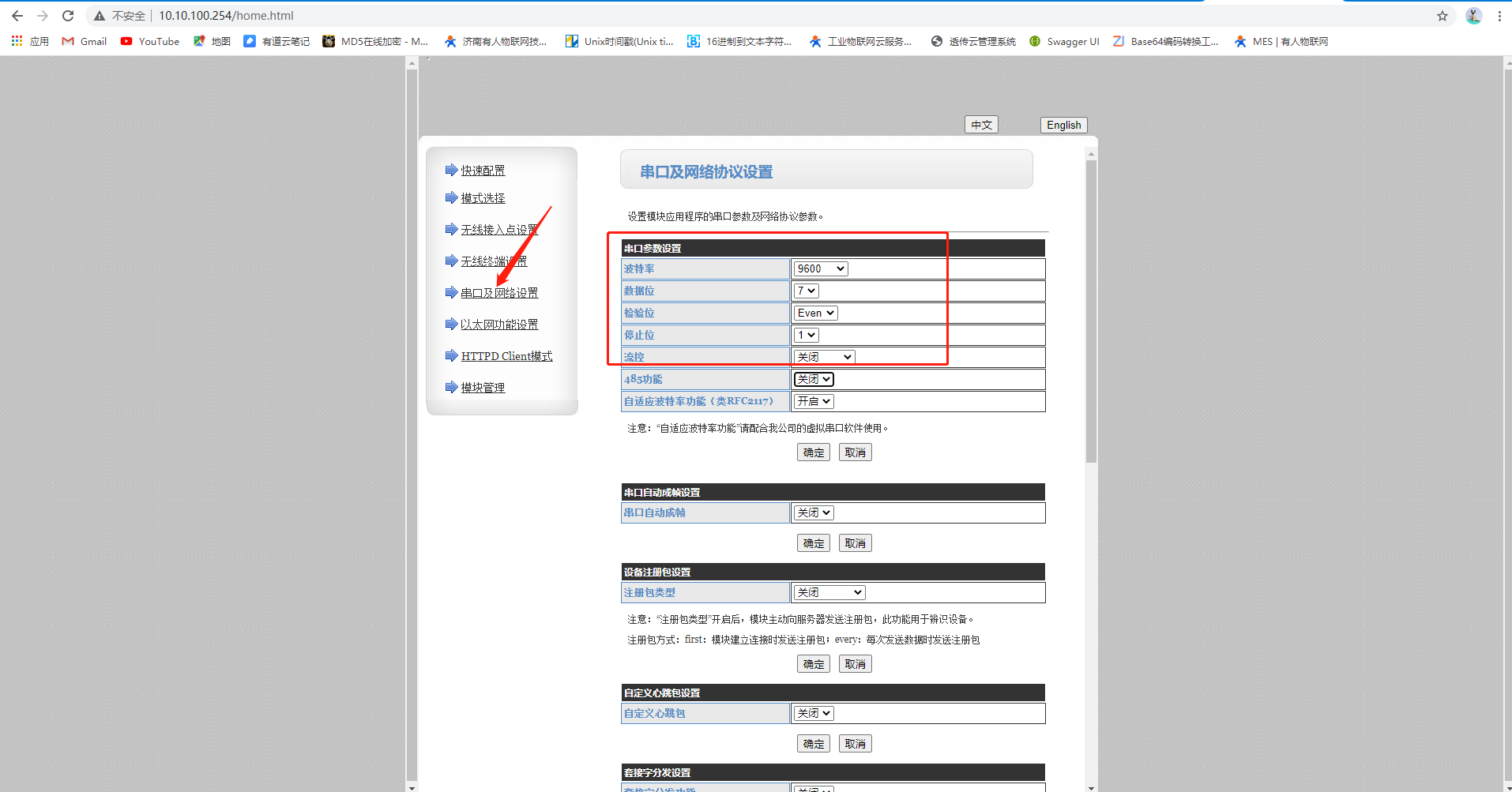

  3.串口參數設置為三菱PLC的串口參數9600,EVEN,7,1

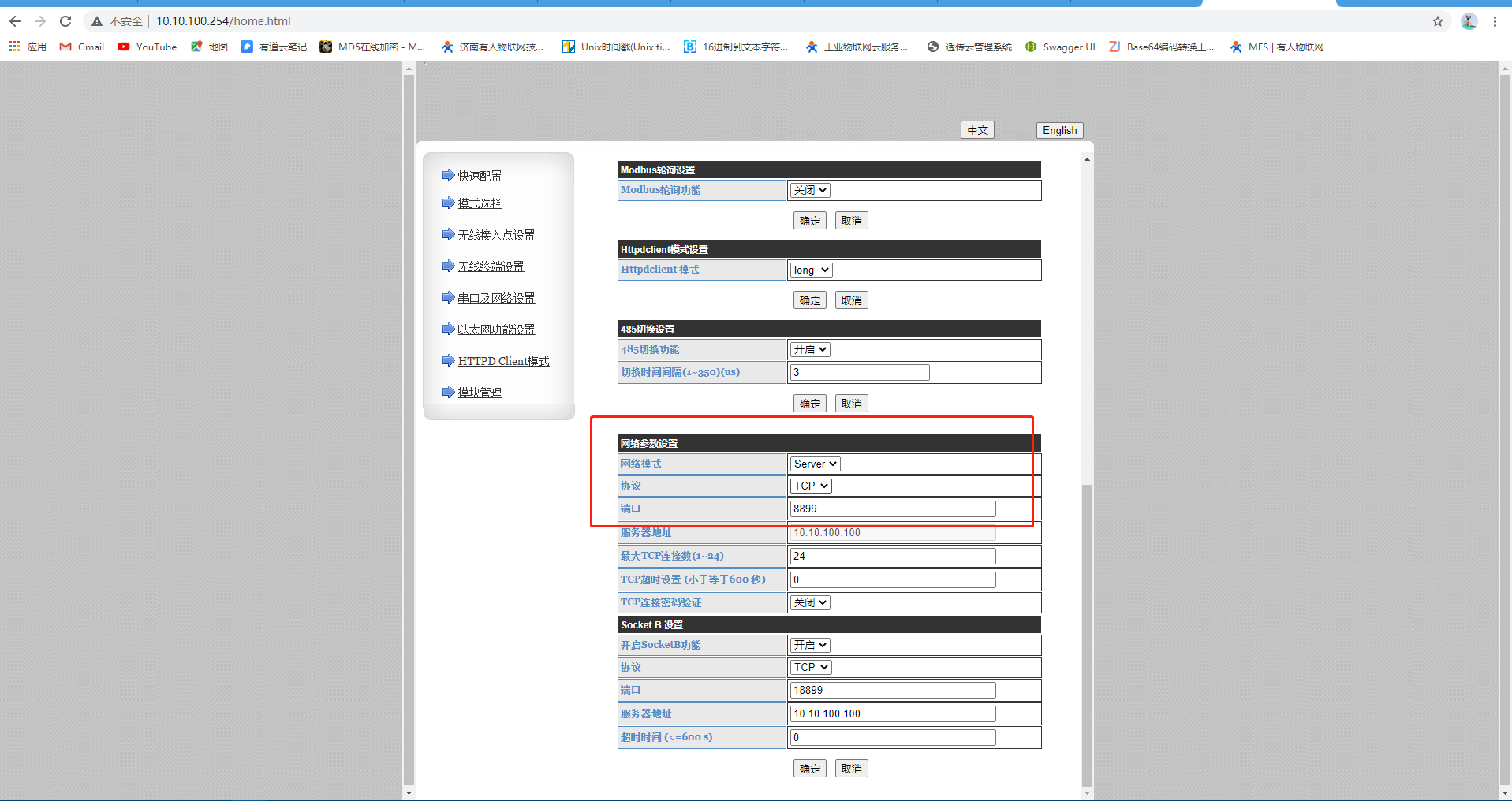

  4.選擇TCP server，端口號為8899

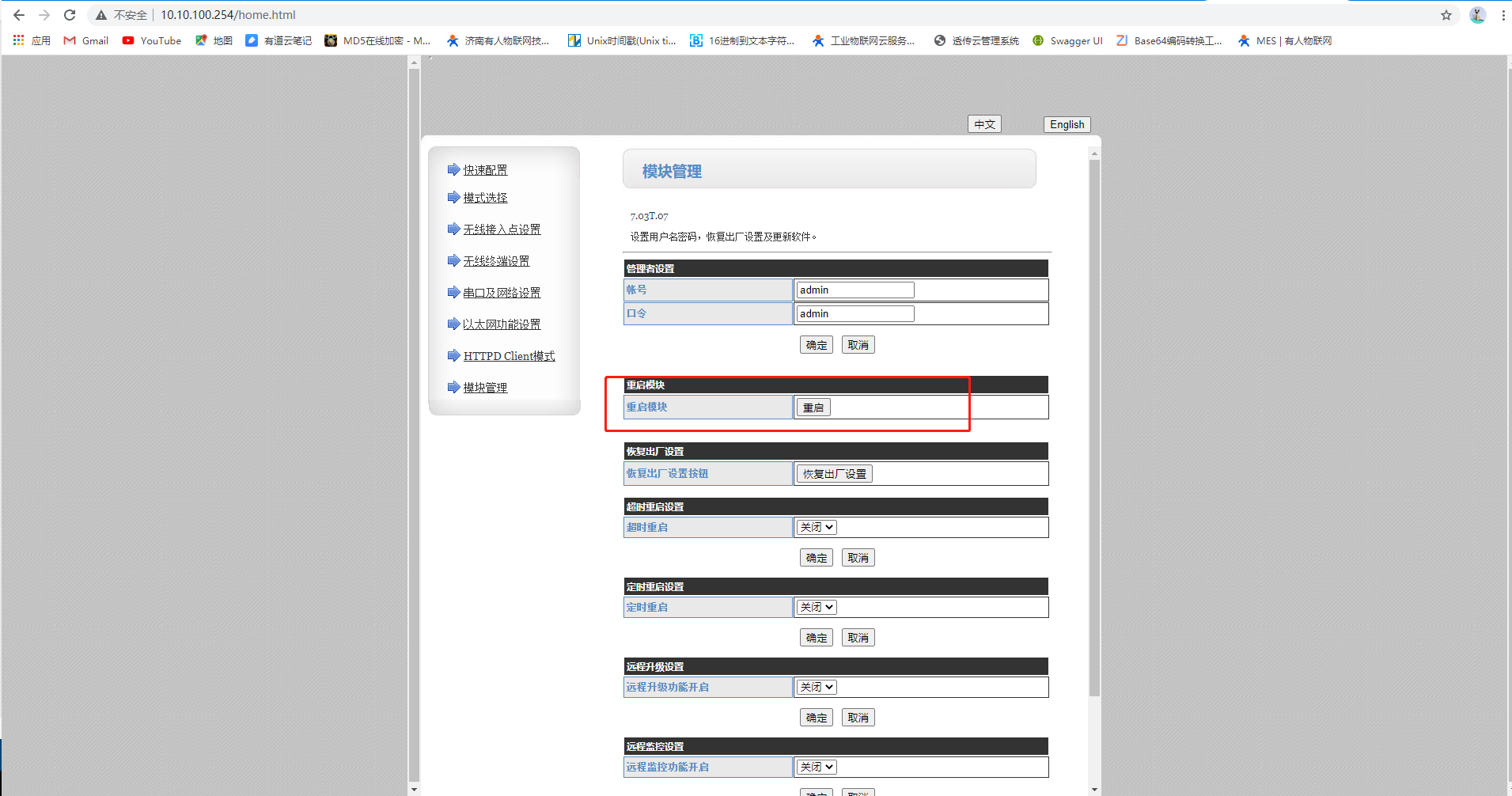

  5.模塊管理》重啟使參數生效

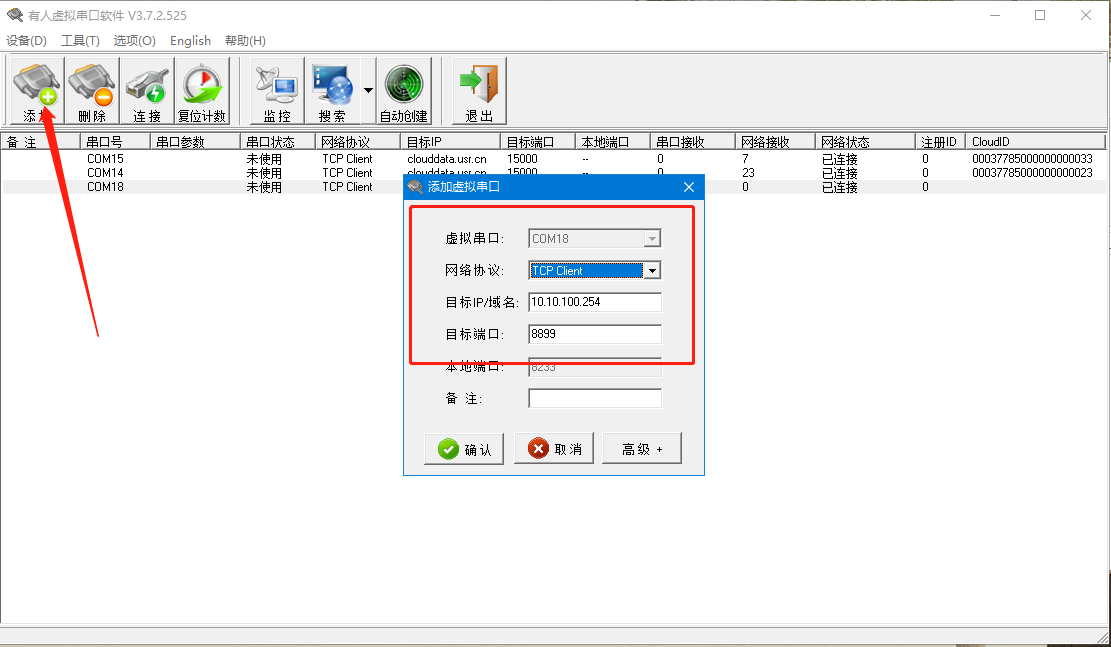

  6.打開虛擬串口軟件，點擊添加，選擇TCP client，目標IP為W610的IP，目標端口為W610的本地端口，點擊確認

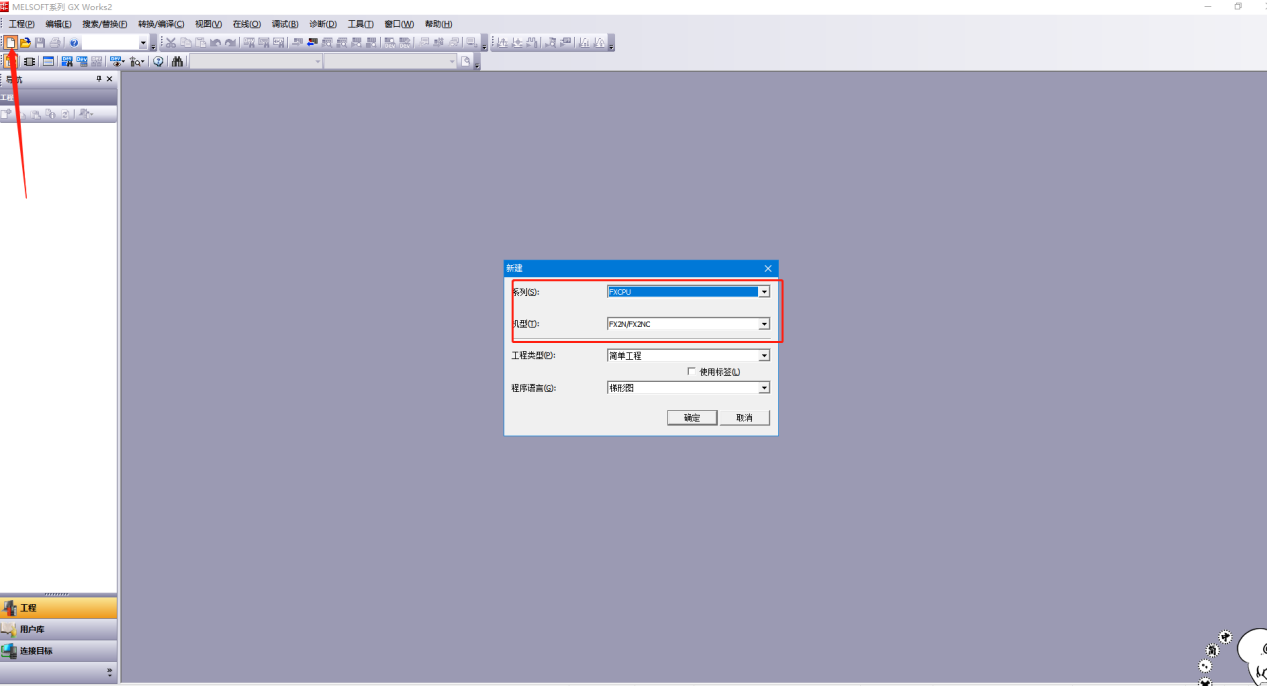

  7.打開三菱的上位機軟件，點擊新建，選擇PLC的型號

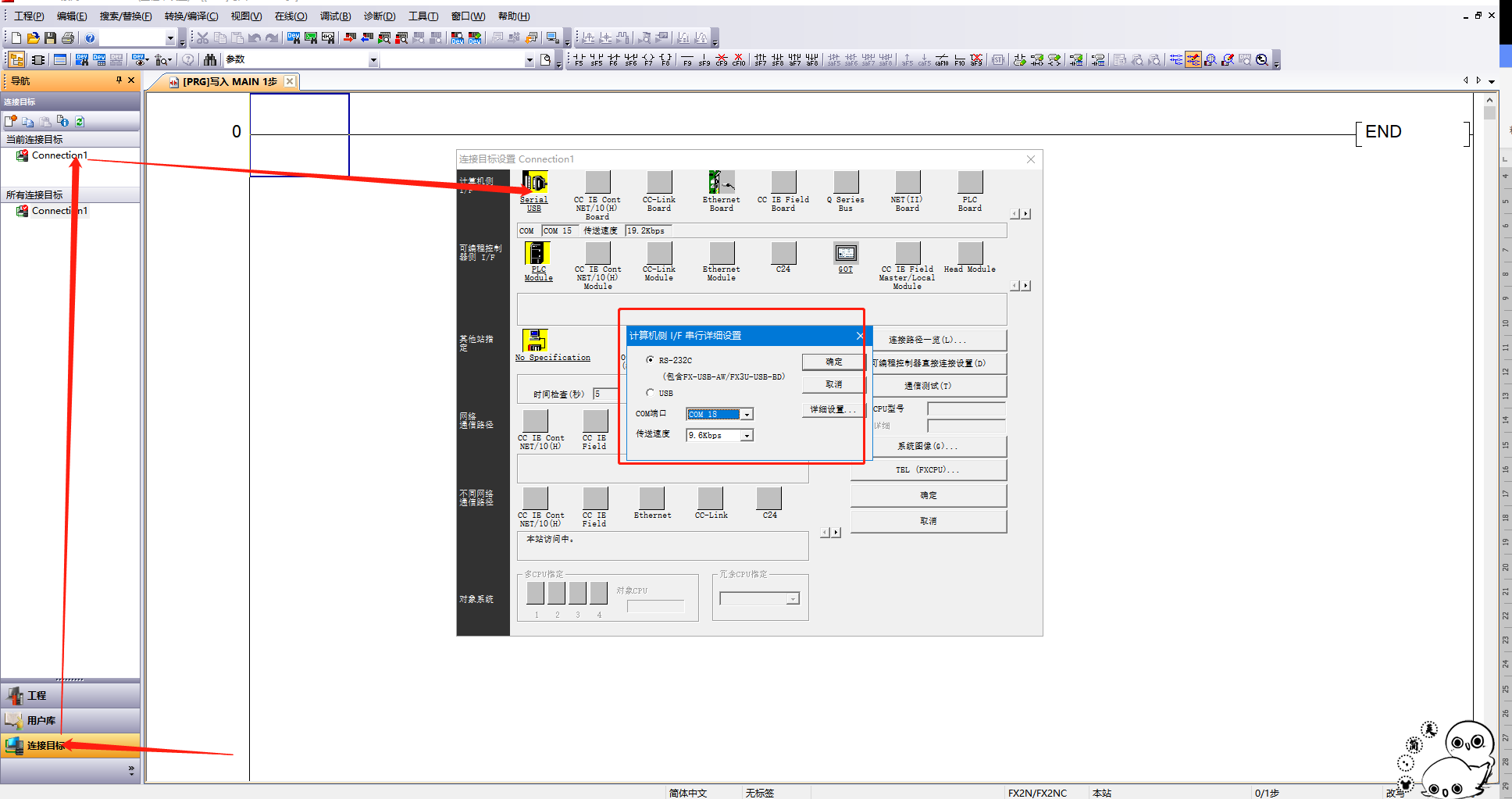

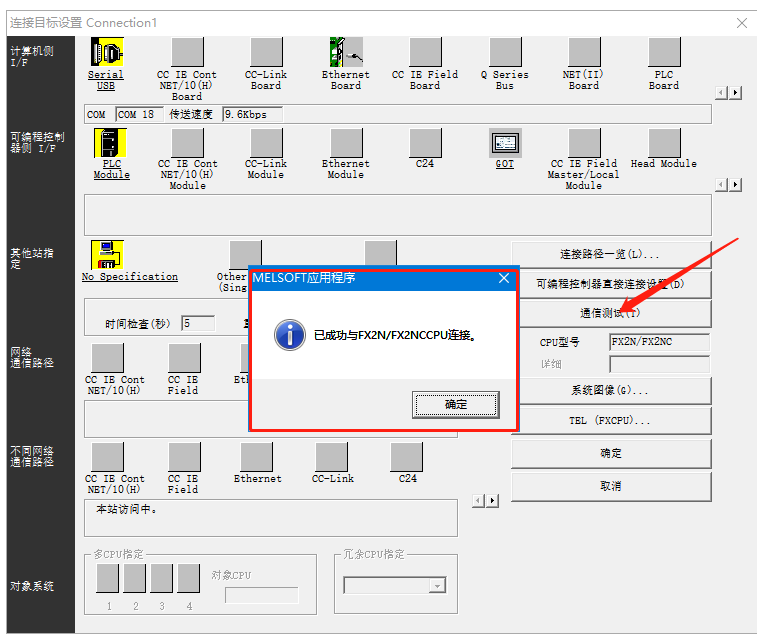

  8.點擊連接目標，選擇生成的虛擬串口，波特率為PLC的波特率

  9.點擊通信測試，與PLC連接成功

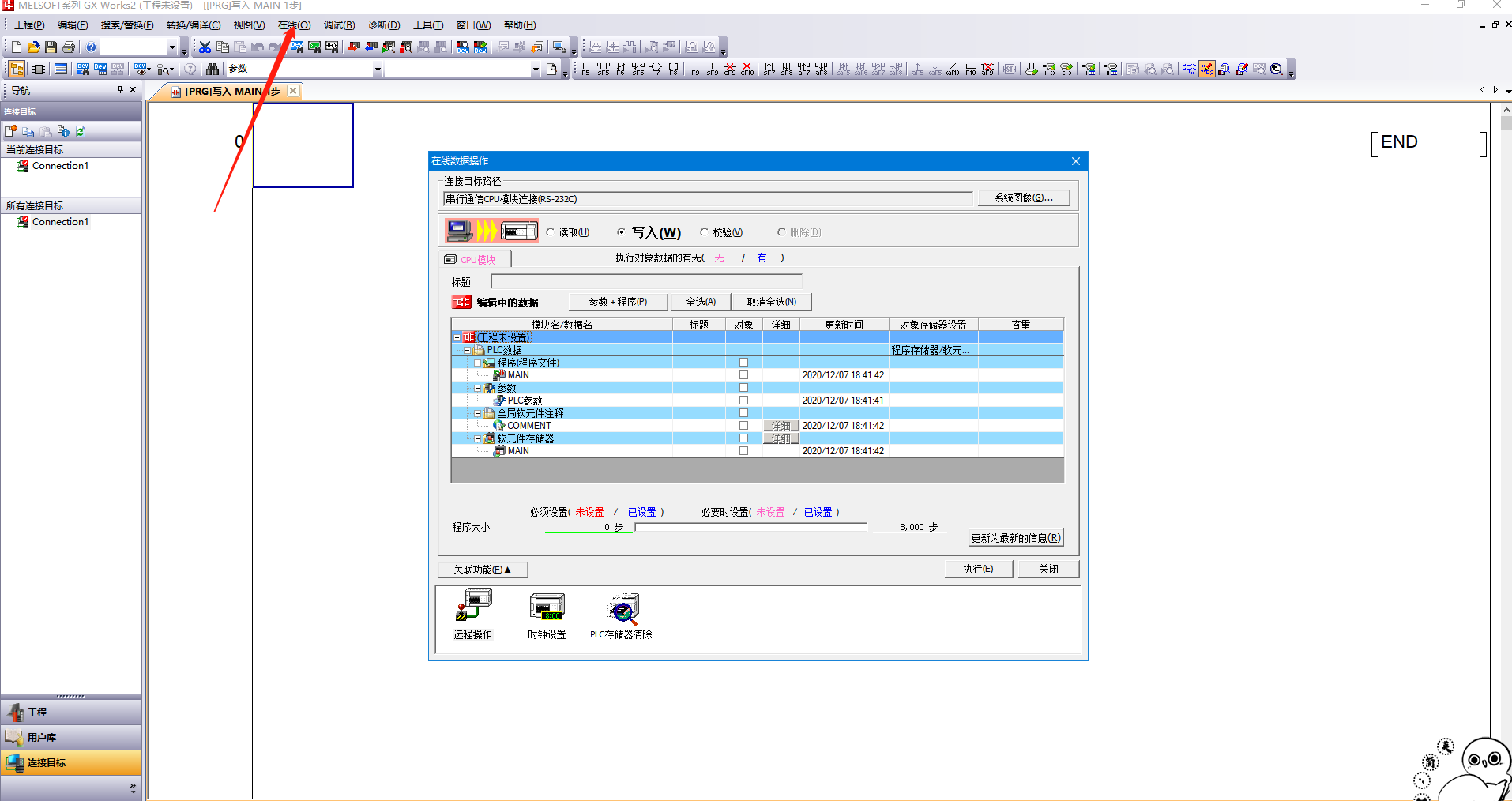

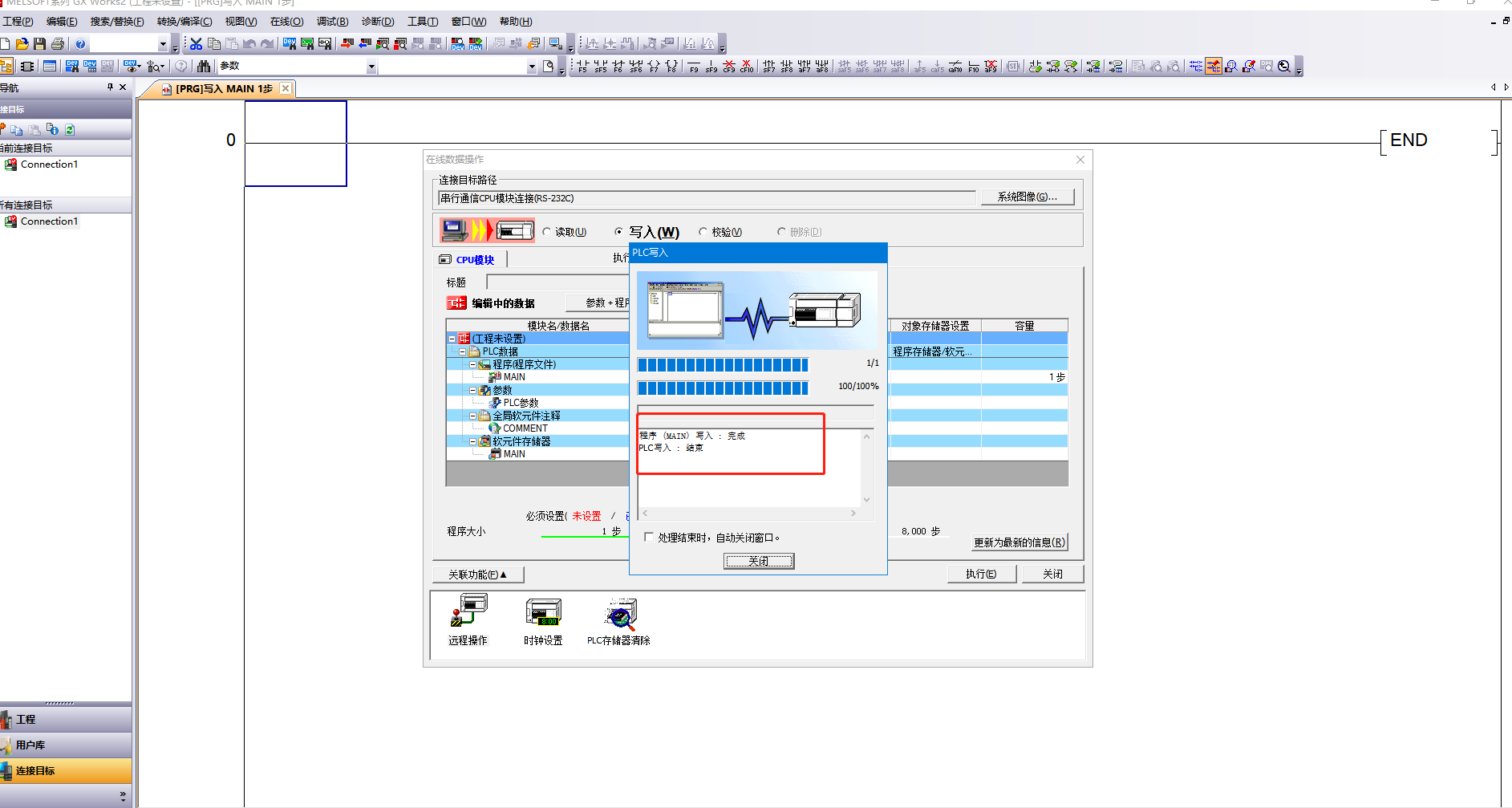

  10.上下載PLC的程序即可
