一、USR-PLCNET510資料下載（http://www.ggxxsw.cn/Product/302.html）

【說明書】USR-PLCNET510說明書 （完整版） http://www.ggxxsw.cn/Down/USR-PLCNET510_V1.1.0.pdf

【設置軟件】USR-PLCNET510/210 設置軟件  http://www.ggxxsw.cn/Download/827.html

二、物品準備

CP1H-E PLC---串口線（連接PLC和510）---PLCNET510---SIM卡---4G天線---電源

三、硬件連接

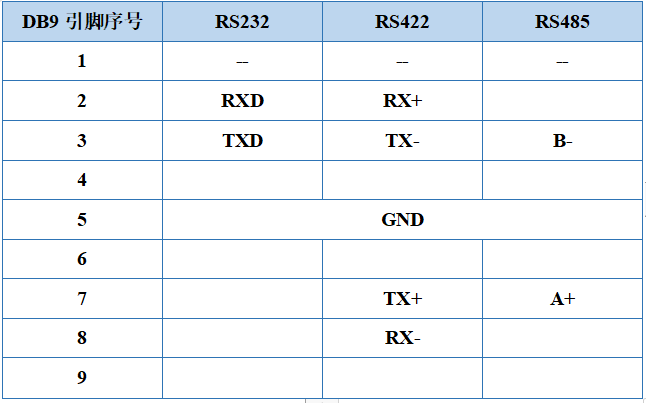

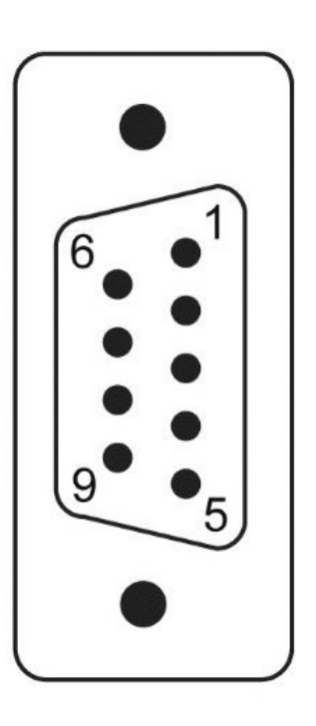

? PLCNET510的兩個串口引腳定義如下：

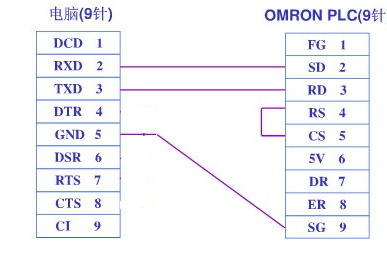

? CP1H-E PLC串口連接要求：

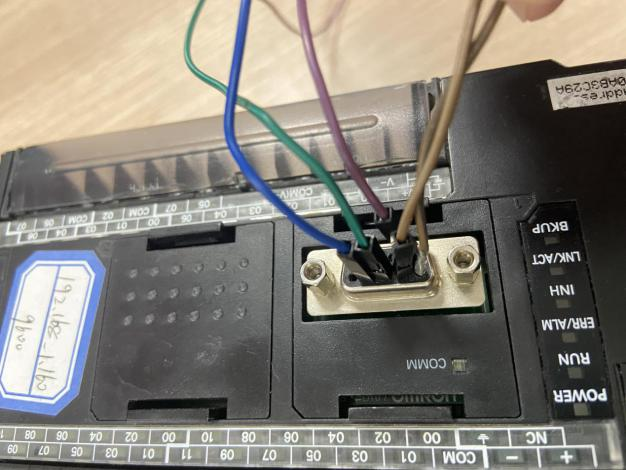

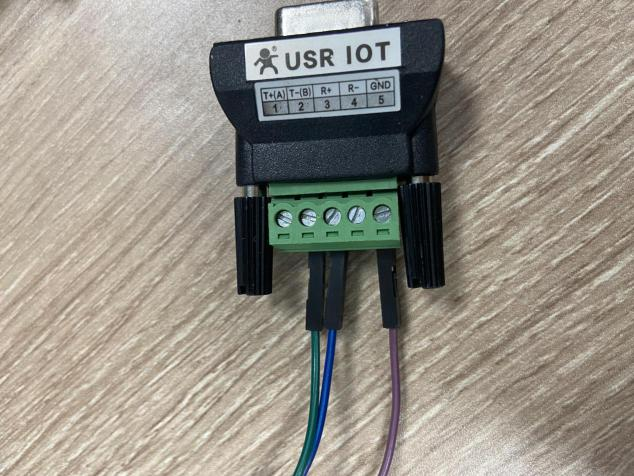

? 需要注意這里的2、3引腳不是交叉接線，PLC的4、5引腳要短接，實際接線如下：

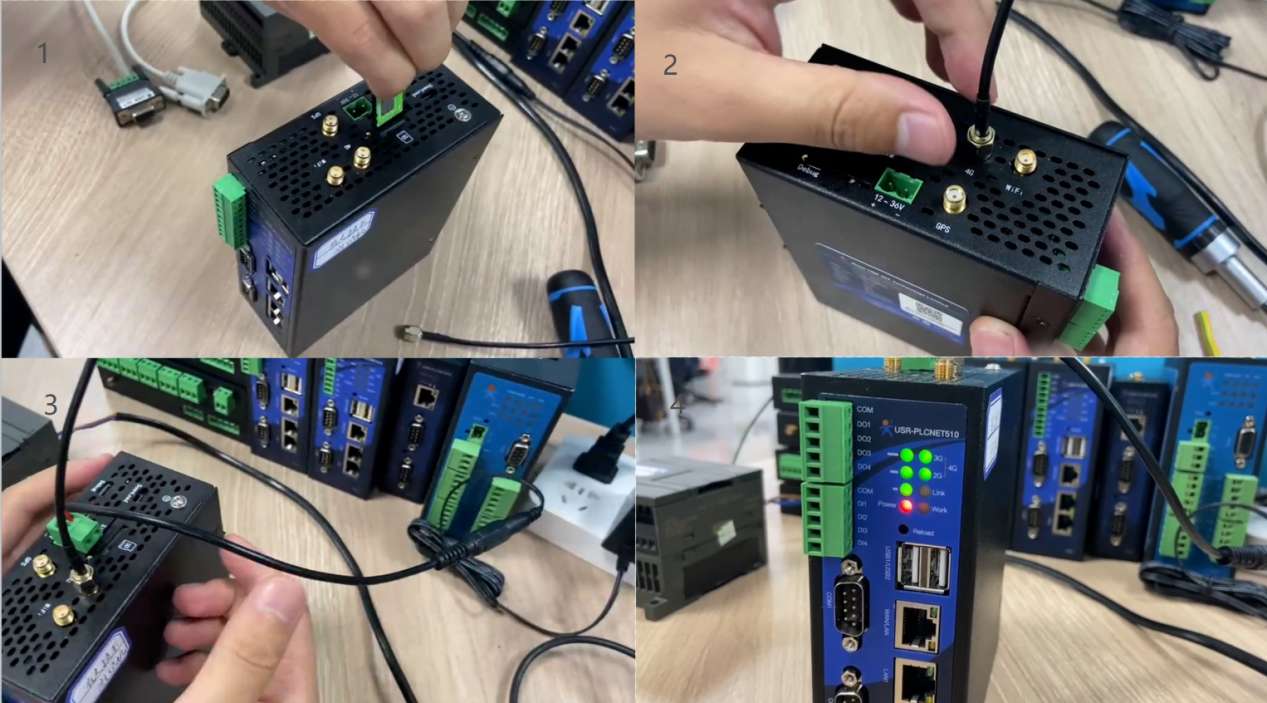

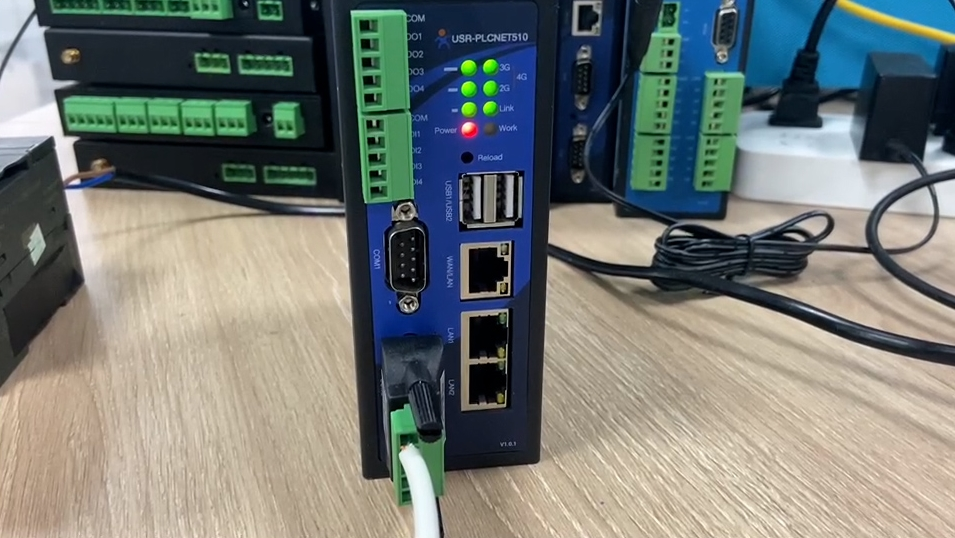

? PLCNET510插入SIM卡、連接天線，設備上電——駐網成功（2/3G信號燈和信號強度燈常亮，work燈閃爍）

四、添加設備至有人云

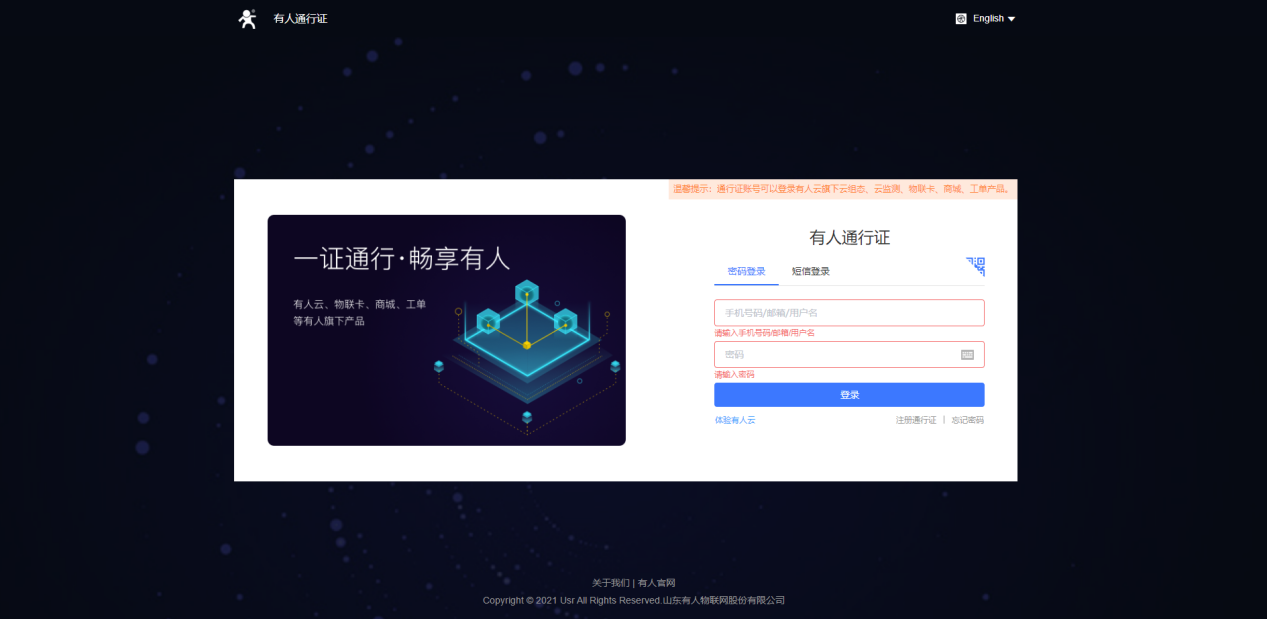

? 登錄賬號

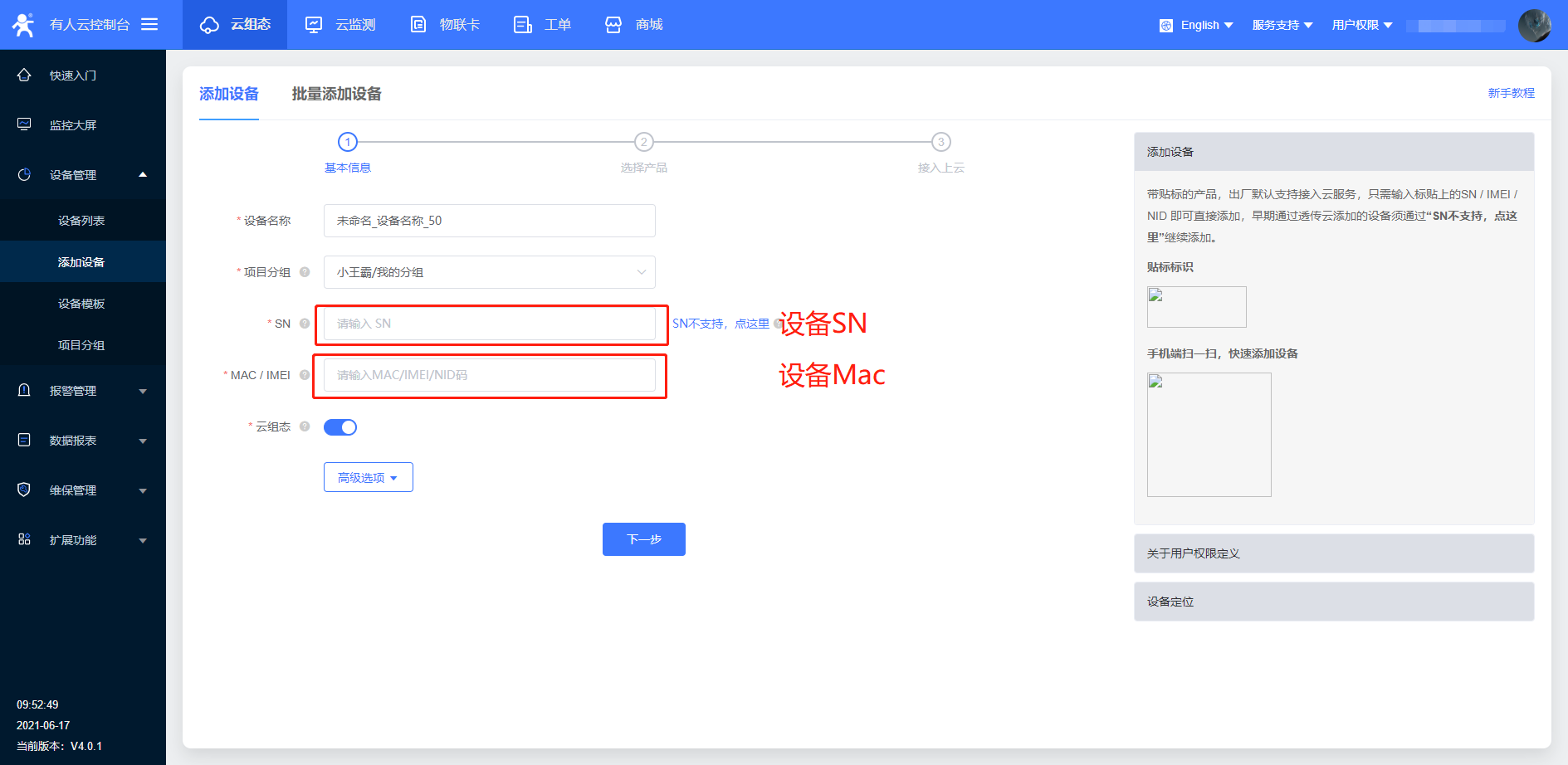

? 添加PLCNET510設備

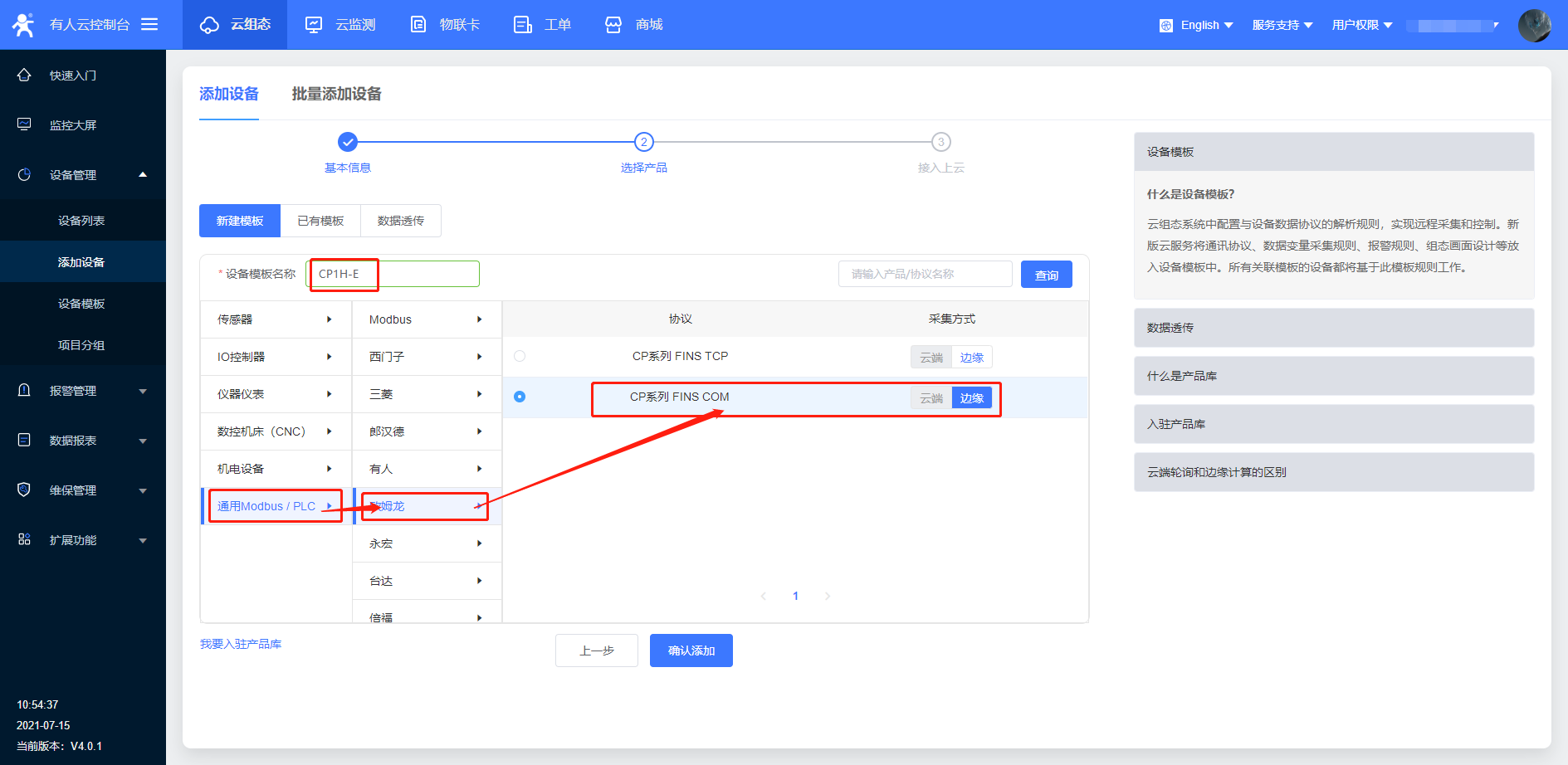

? 新建模板添加協議并點擊“同步模板”（添加CP系列FINS COM模板后，剩下從機和變量等內容任意即可，開啟透?jìng)骱螅０搴髸?huì)失效）

? 之后可以看到設備已在線（link燈常亮）

五、設置設備參數

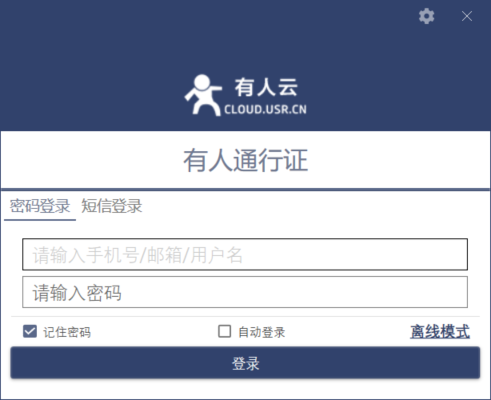

? 登錄USR-PLCNET設置軟件

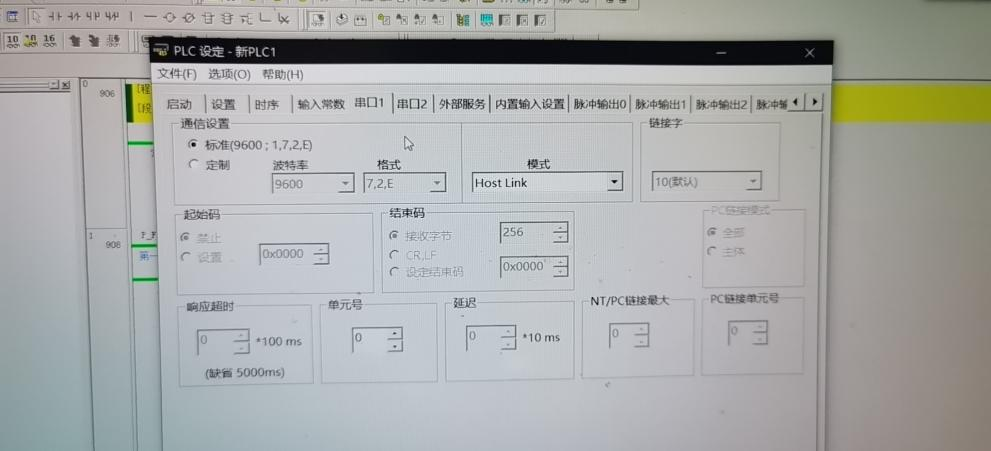

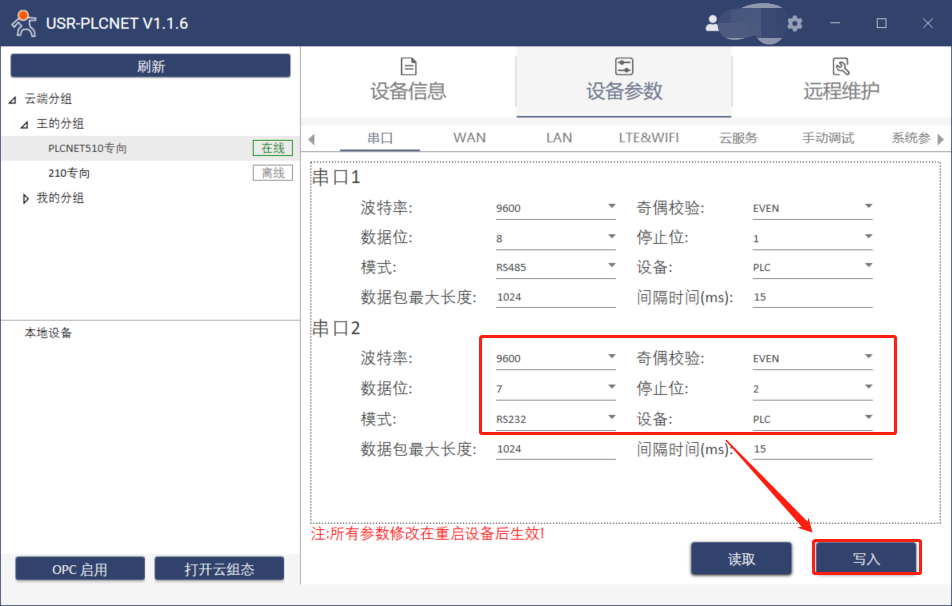

? 設置串口參數：232模式-9600bps-EVEN-7-2（和PLC串口參數一致）

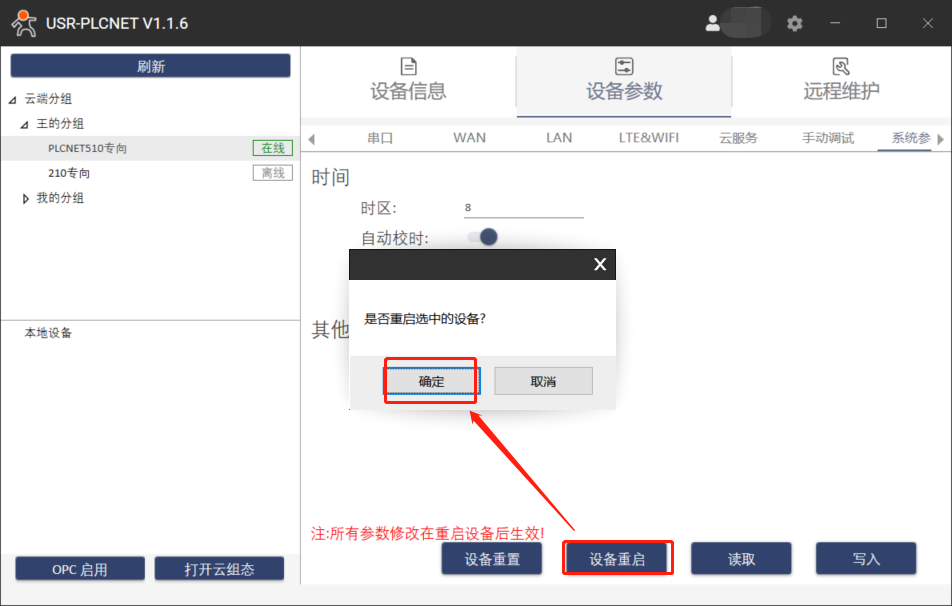

? 重啟設備（設備內參需要重啟才能生效）

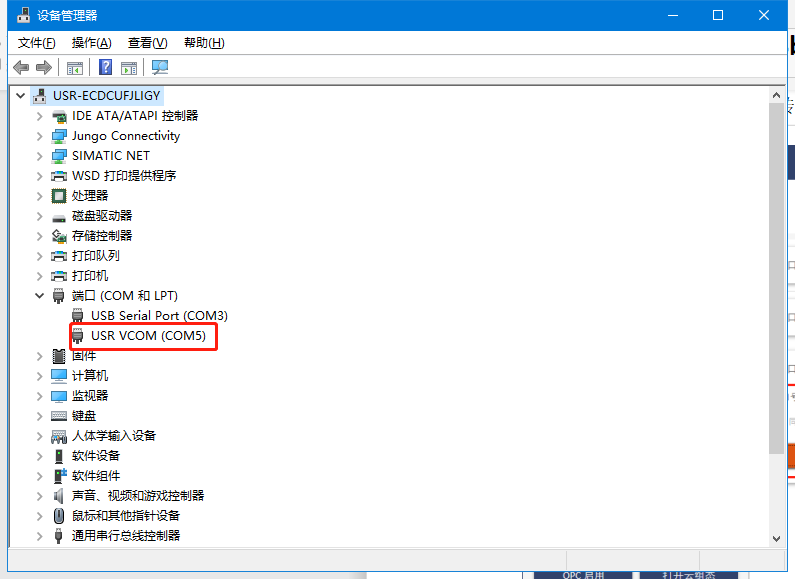

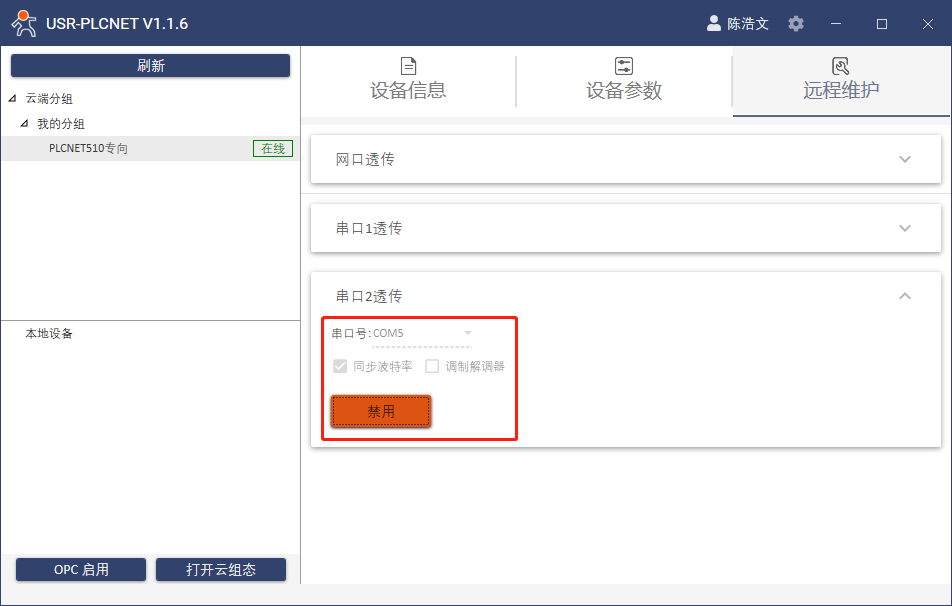

? 重啟完成后，打開串口2透?jìng)鳎商摂M串口（可在設備管理器查看）

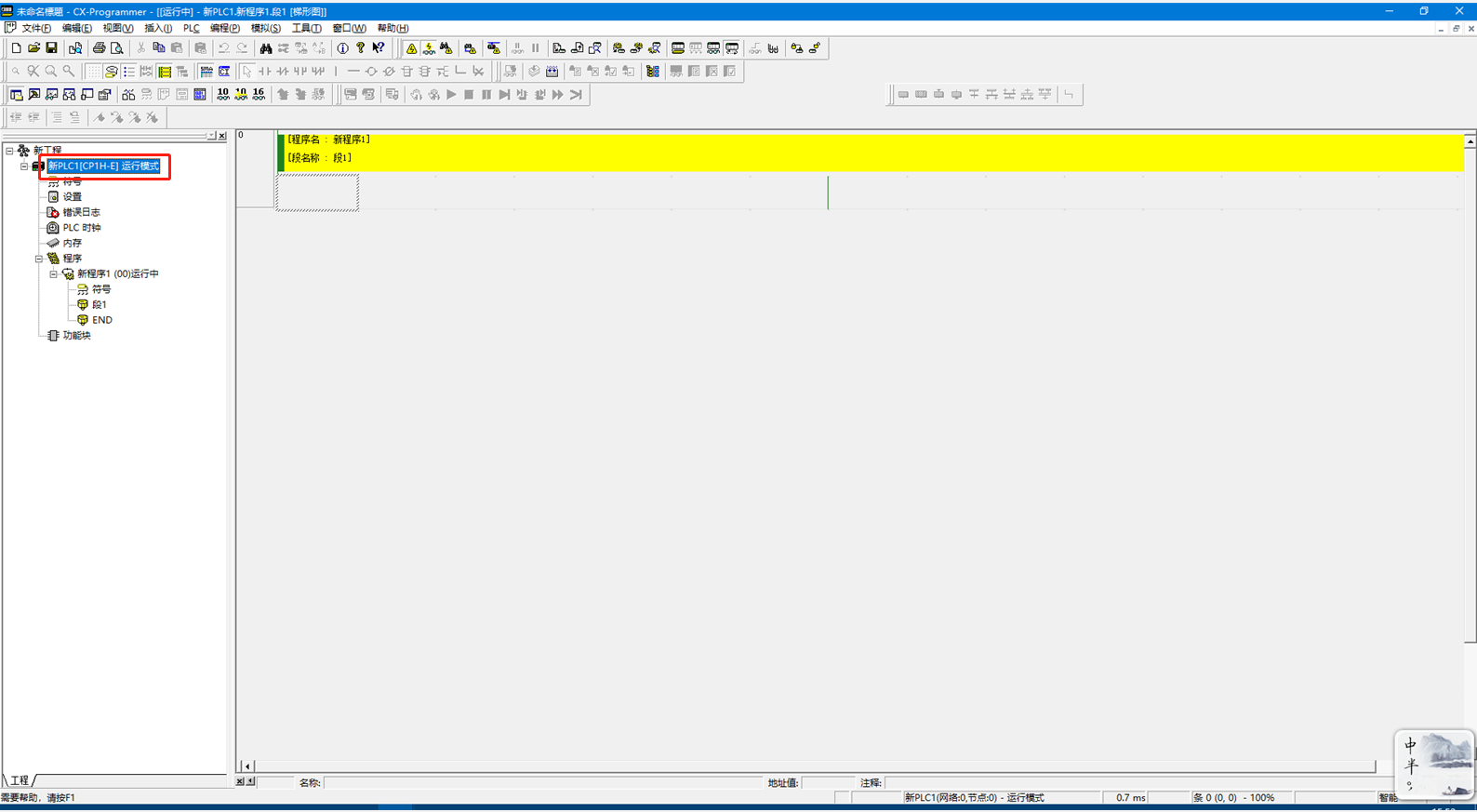

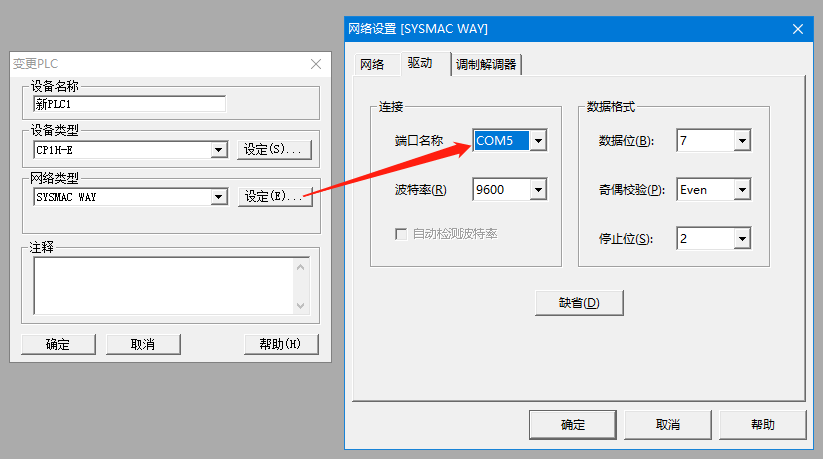

? 打開PLC上位機，選擇生成的虛擬串口COM5,PLC轉至在線成功
