  2個USR-TCP232-410S H7系列 局域網一對一通訊案例

  一、資料下載

  1、串口網絡調試助手

  2、H7系列設置軟件，聯系技術支持

  二、準備工作

  1、USR-TCP232-410S H7產品 數量2個

  2、電源適配器 12V 數量2個

  3、網線 數量1根

  4、USB-RS232串口線 數量2條

  5、DB9母頭對母頭轉接線 數量2根

  6、電腦 數量1臺

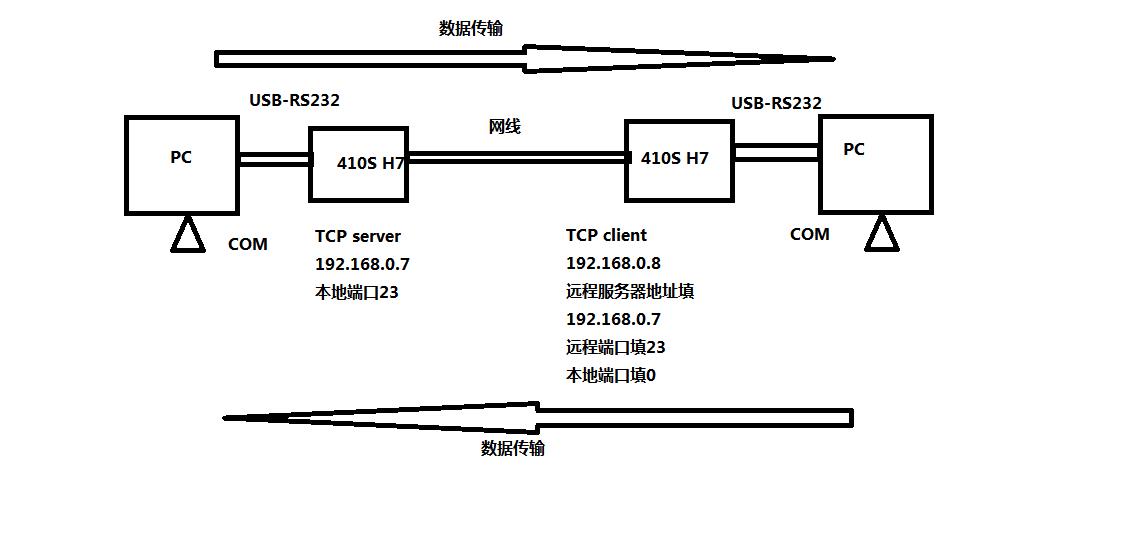

  三、連接框圖

  四、硬件連接和電腦設置

  1、硬件連接：

  USR-TCP232-410S H7產品，DB9公頭接DB9母頭對母頭轉接線，轉接線接USB-RS232 DB9公頭，USB頭插入電腦USB口。410S網口通過網線直連電腦網口。檢查所有連接無誤后，給410S用12V電源適配器供電。分別設置參數，設置完參數，兩個410S網線直連。

  2、指示燈狀態：

  1) POWER燈：電源指示燈，只要電源連接正常，指示長燈亮。

  2) WORK燈：Work指示燈，410s工作狀態指示燈，只要410s正常工作，指示燈閃亮，如果指示燈長亮或者是長滅，表示410s在不正常工作狀態，需要斷電重啟。

  3) 232TX燈：410s RS232發送指示燈，發送數據時會閃亮。

  4) 232RX燈：410s RS232接收指示燈，接收數據時會閃亮。

  5) 485TX燈：410s RS485發送指示燈，發送數據時會閃亮。

  6) 485RX燈：410s RS485接收指示燈，接收數據時會閃亮。

  3、電腦設置：

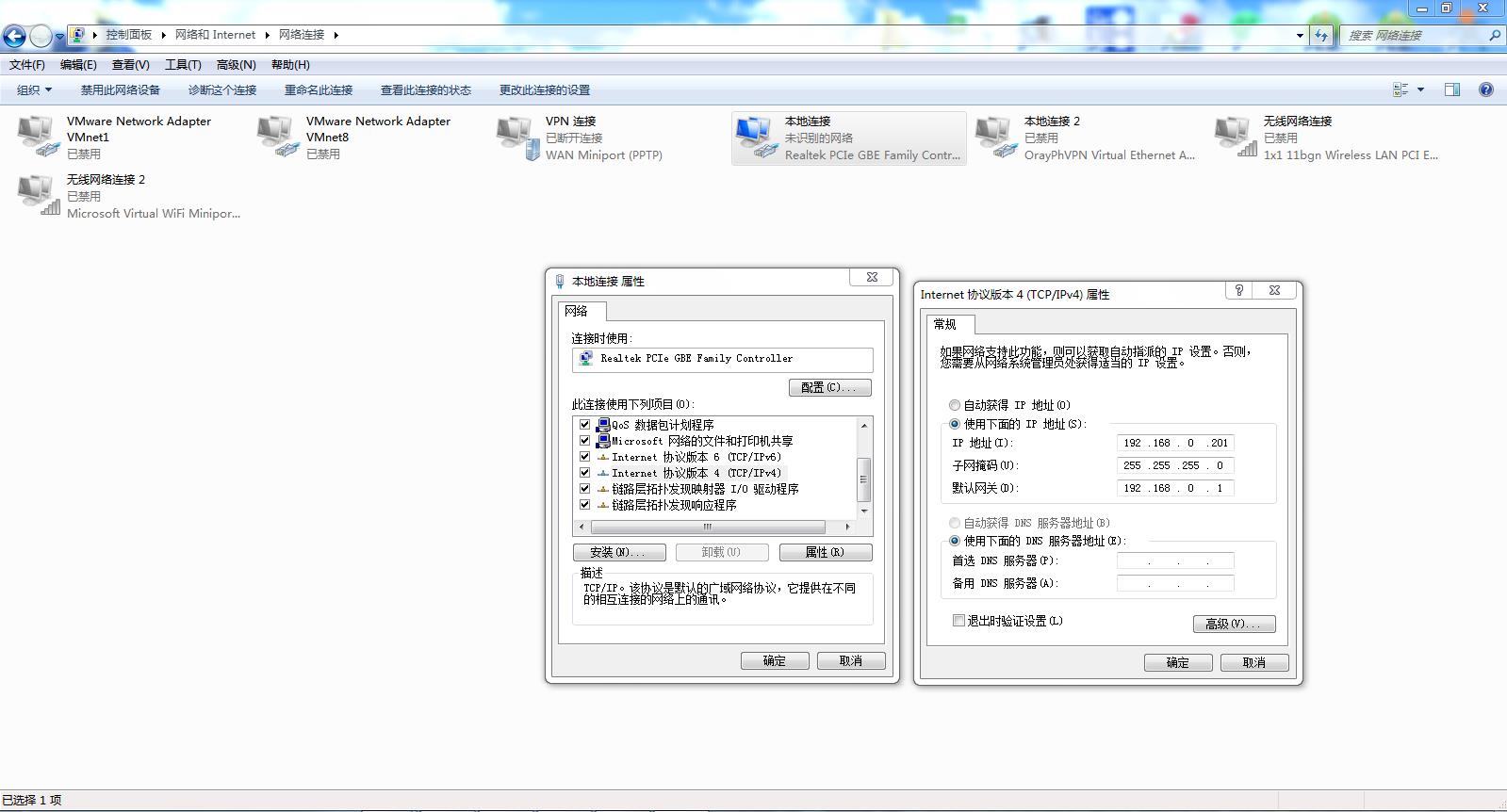

  1)電腦本地連接，IP設置和410S IP同網段，410S默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

  2)電腦禁用其他網卡

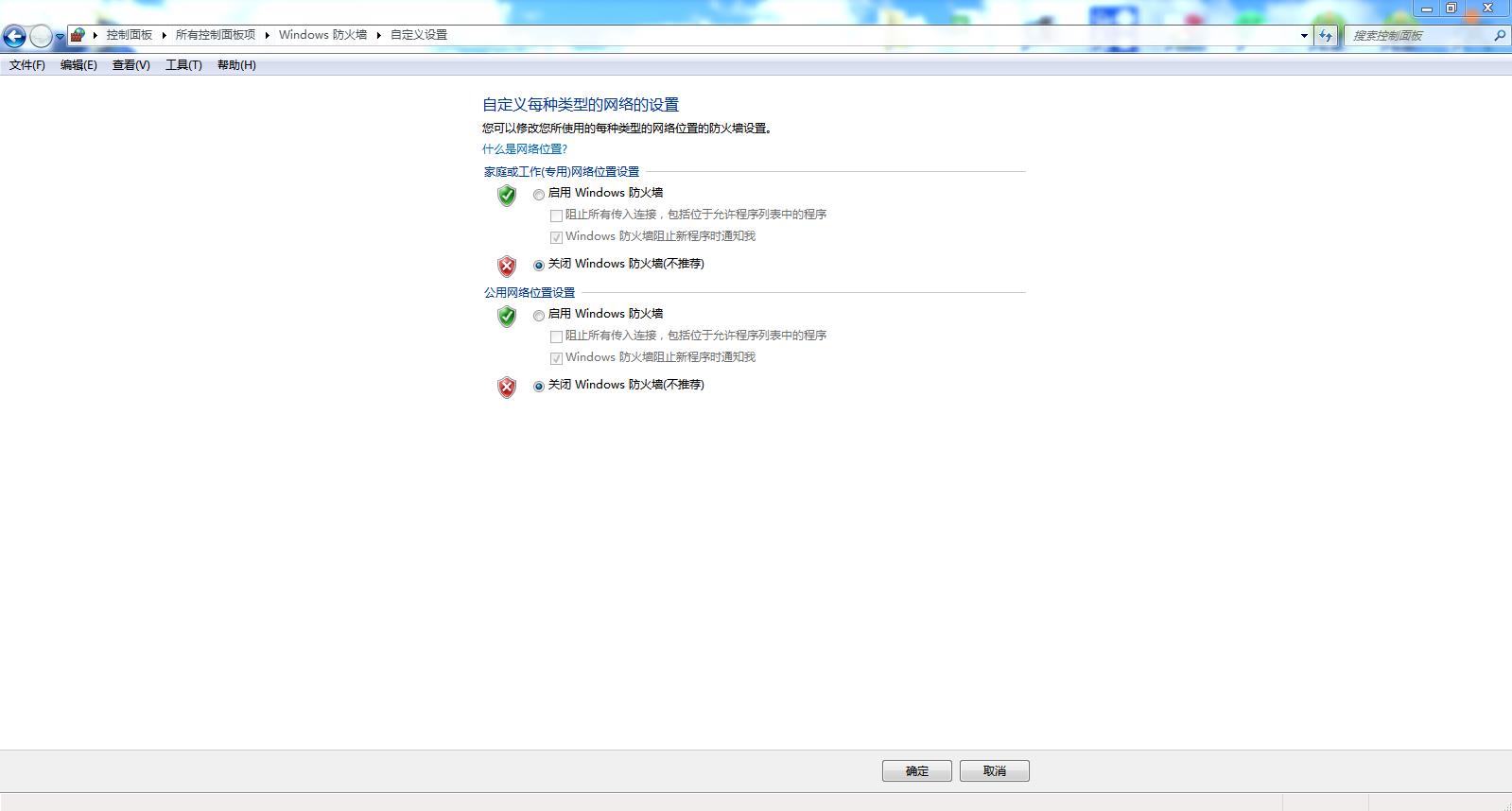

  3)電腦關閉防火墻

  五、產品參數設置

  1、搜索設備：

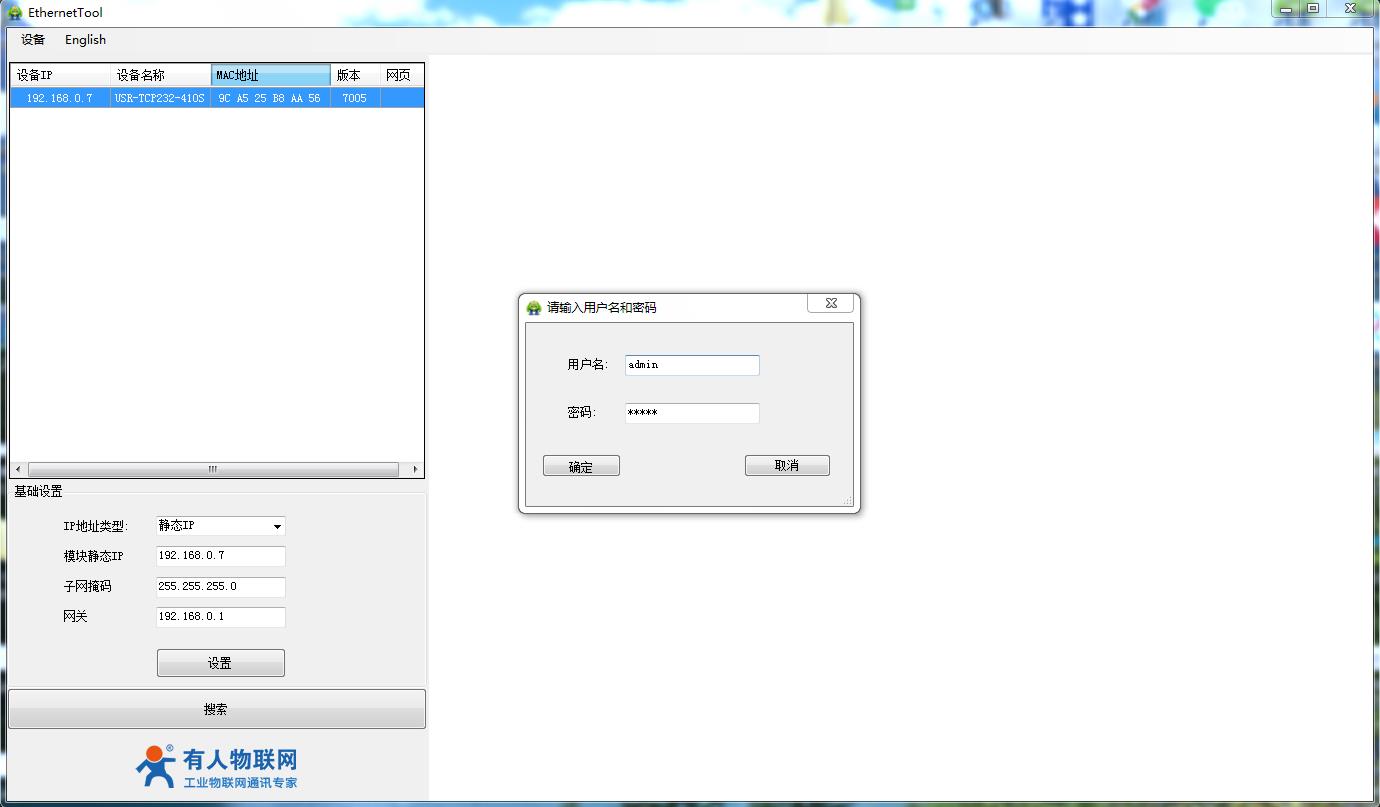

  用H7系列配置軟件搜索410S設備，搜索IP 192.168.0.7之后，點擊IP，會彈出登錄框。

  用戶名和密碼都是admin。

  2、登錄之后，查詢參數英文切換中文，網頁右上角點擊中文顯示，切換中文顯示

  3、設置2個410S參數：

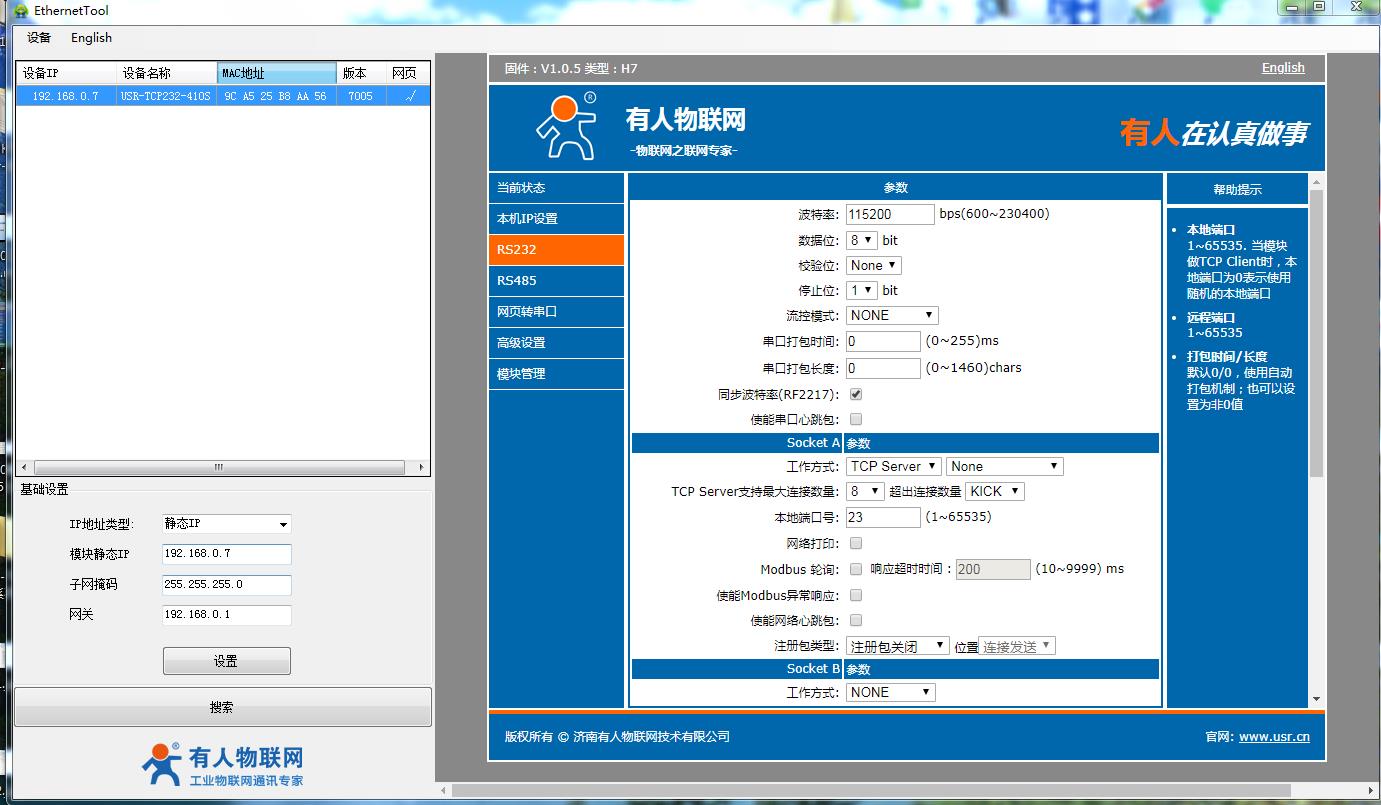

  其中第1個410S IP設置192.168.0.7，RS232串口參數設置TCP server，本地端口號23

  其中第2個410S IP設置192.168.0.8，RS232串口參數設置TCP client，本地端口號0，遠程服務器地址填第1個410S的IP 192.168.0.7，遠程端口填第1個410S的本地端口23。

  網頁設置參數，保存重啟410S。

  4、檢查2根USB-RS232串口號

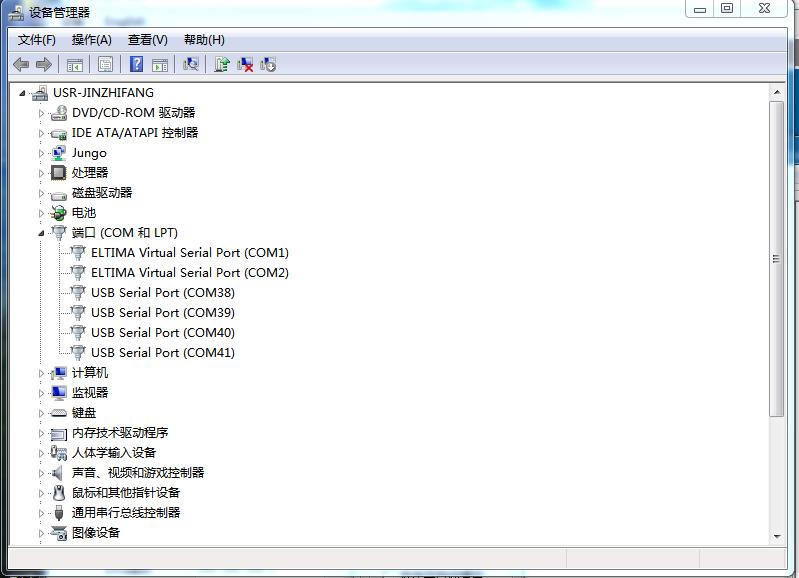

  點擊電腦計算機，右擊之后，點擊設備管理器，查看端口，確認2根USB-RS232串口線的COM口號

  六、數據調試

  電腦下載的串口網絡助手，打開2個串口助手，分別用2根USB-RS23串口線的實際COM口打開，串口參數和410S的RS232串口參數保持一致，波特率、數據位、停止位、校驗位。

  測試2個COM口之間的數據傳輸，就是2個410S 的232串口間的數據傳輸。
