USR-LG206-L-P-H10主從模式通信配置案例

1：需要下載的軟件和說明書

產品說明書：http://www.ggxxsw.cn/Download/976.html

配置軟件：http://www.ggxxsw.cn/Download/968.html

TCP232-TES串口及網絡調試助手軟：http://www.ggxxsw.cn/Download/27.html

2：硬件連接

使用RS232串口線分別將LoRa數傳終端A、B接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

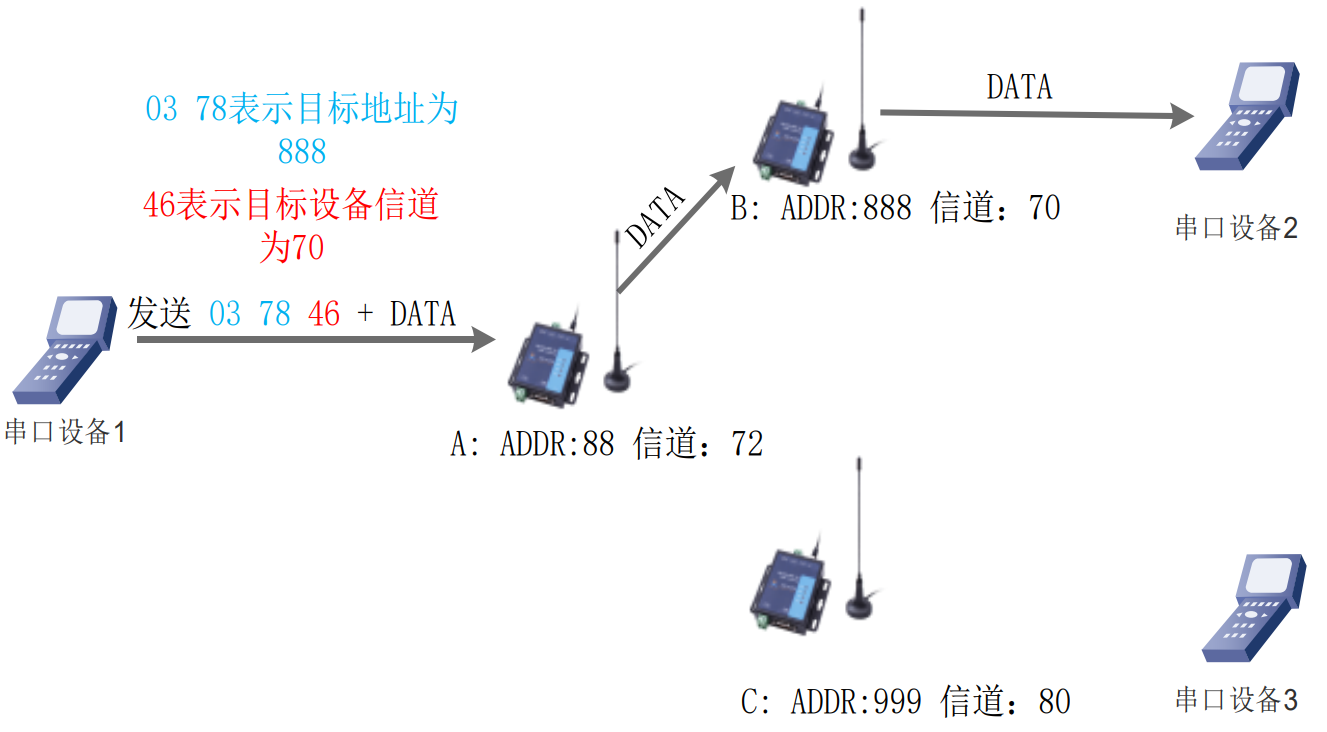

定點模式數據通信拓撲圖

3：LG206參數設置

l 通訊雙方需使速率等級相同（SPD）保持一致



打開LoRa設置軟件→ 選擇LG206-L-P-H10 → 依次點擊打開串口(選擇A、B對應的串口號，串口參數：115200,None，8,1,NFC) → 進入配置狀態 → 讀取參數 → 配置圖中的參數 → 一鍵設置所有參數 → 關閉LoRa設置軟件。

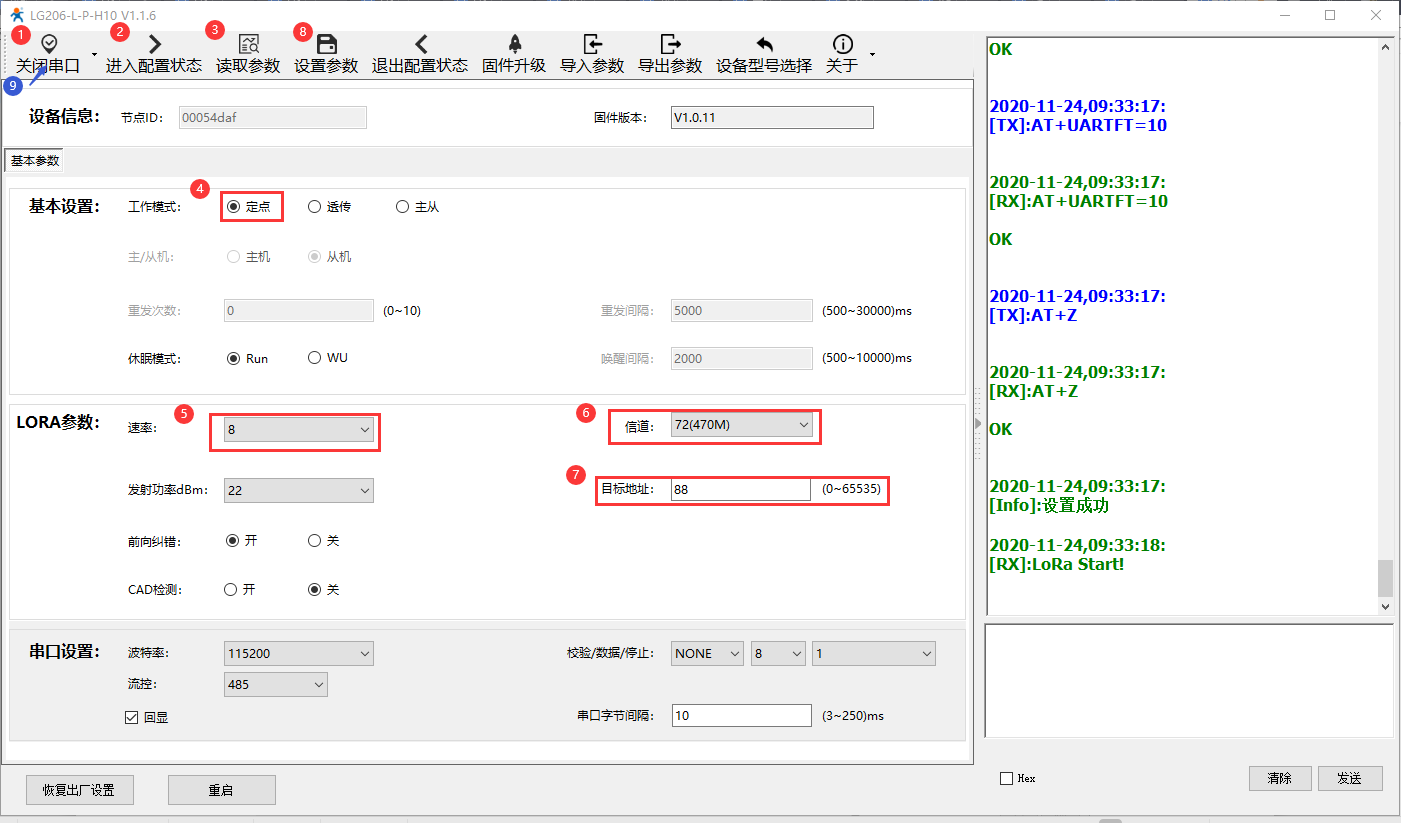

設備A：定點模式，速率8，信道72，目標地址88。

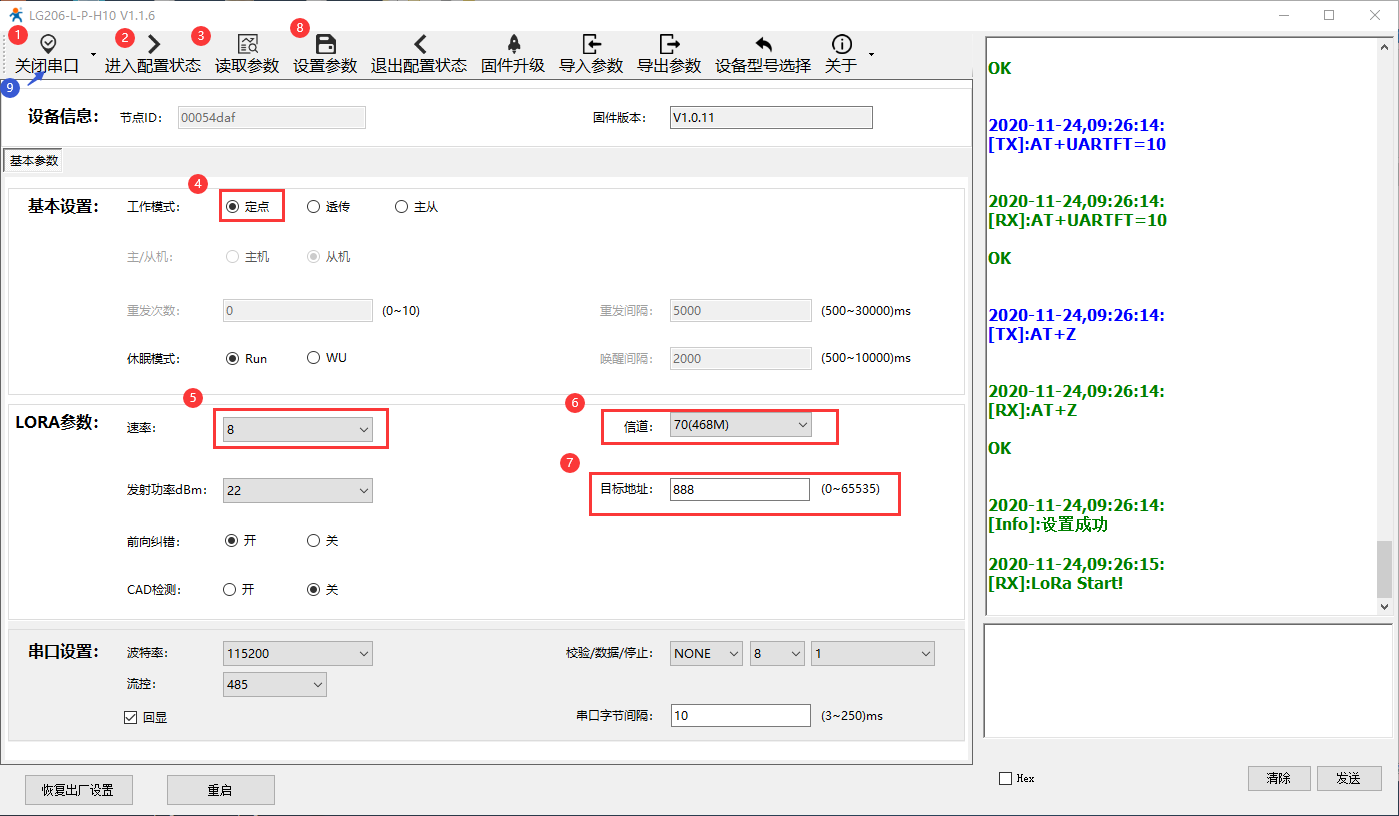

設備B：定點模式，速率8，信道70，目標地址888。





注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

4、數據測試

啟動兩個USR-TCP232-Test（模擬串口設備1,2）分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然）。



LoRa 數傳終端 A（目標地址（ADDR）：88，信道(CH)：72）想向另一臺 LoRa 數傳終端 B（目標地址 （ADDR）：888，信道(CH)：70）發送數據 DATA(123456),則只需要按照 16 進制發送（03 78 46 31 32 33 34 35 36），則 LoRa 數傳終端 B 接收到數據（31 32 33 34 35 36）。

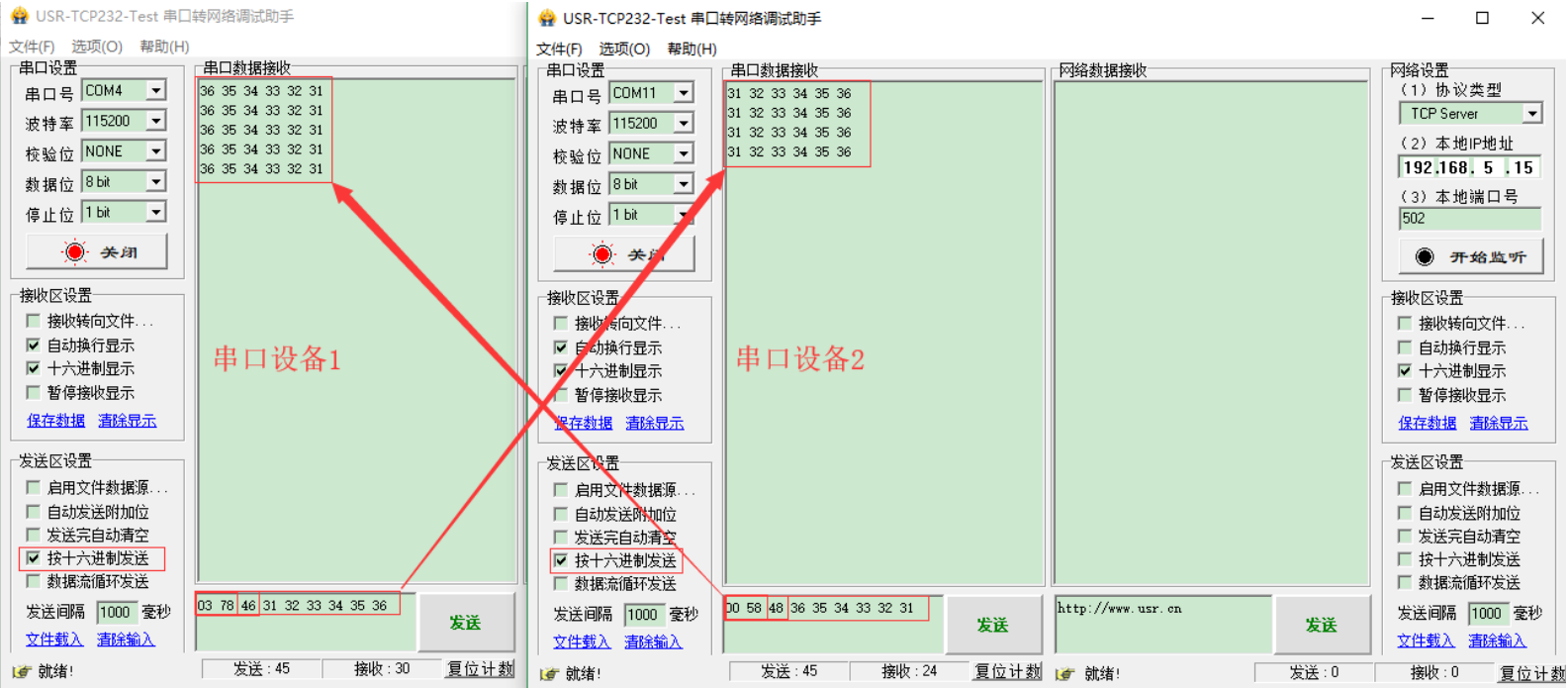

通信效果如下圖所示：
