USR-N510-H7 基本測試通訊和使用方案
一、資料下載
1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html
2、USR-N510-H7設置軟件http://www.ggxxsw.cn/Download/383.html
3、USR-N510-H7規格書http://www.ggxxsw.cn/Download/1099.html
4、USR-N510-H7說明書http://www.ggxxsw.cn/Download/1098.html
5、USR-N510-H7 AT指令集http://www.ggxxsw.cn/Download/1100.html
6、視頻教程：
| N520-H7連接遠程服務器 | https://www.bilibili.com/video/BV12q4y1z72k?spm_id_from=333.999.0.0 |
| N520-H7基本測試案例 | https://www.bilibili.com/video/BV1LL4y1H7ko?spm_id_from=333.999.0.0 |
| USR-N 510-H7 HTTP GET和POST測試 | https://www.bilibili.com/video/BV1MM4y1c7oD?spm_id_from=333.999.0.0 |
| 兩個USR-N510局域網內一對一透傳基本測試 | https://www.bilibili.com/video/BV1Fa411m7Ft/ |
| USR-N520modbus網關功能測試 | https://www.bilibili.com/video/BV1vZ4y1Q7cq?spm_id_from=333.999.0.0 |
| 以太網產品無法進入配置的排查辦法和解決辦法 | https://www.bilibili.com/video/BV11S4y1D7UT?spm_id_from=333.999.0.0 |
| 以太網wifi系列產品進入內置網頁辦法，恢復出廠設置辦法 | https://www.bilibili.com/video/BV1uL411j7VG?spm_id_from=333.999.0.0 |
二、準備工作
1、USR-N510-H7產品 數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

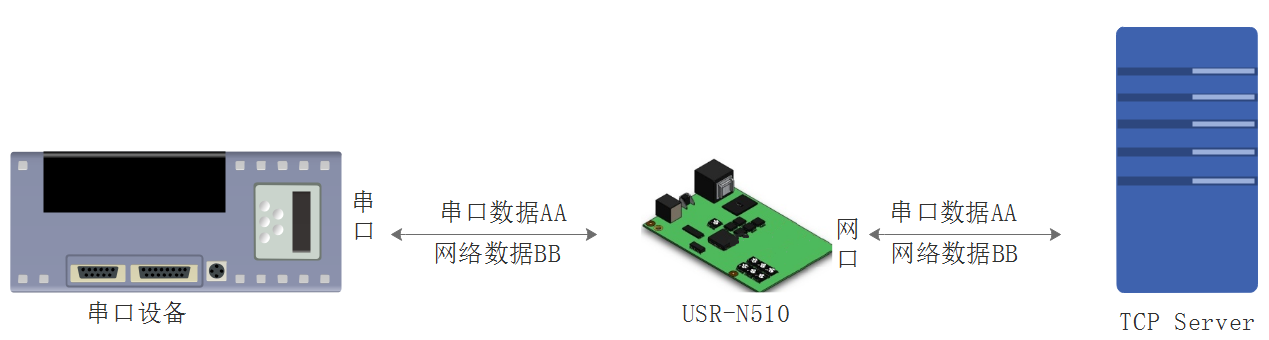

三、連接框圖
四、硬件連接和電腦設置
1、硬件連接：
USR-N510-H7產品，USB-RS485串口線接N510串口，注意485接線線序，USB-RS485 A線接N510 串口的A端子，USB-RS485 B線接N510 串口的B端子，USB頭插入電腦USB口。
N510網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N510用12V電源適配器供電。
2、指示燈狀態：
1) POWER燈：電源指示燈，只要電源連接正常，指示燈長亮。
2) WORK燈：Work指示燈，N510工作狀態指示燈， N510正常工作，指示燈閃亮。
3) 485TX燈：串口1發送指示燈
4) 485RX燈：串口1接收指示燈
3、電腦設置：

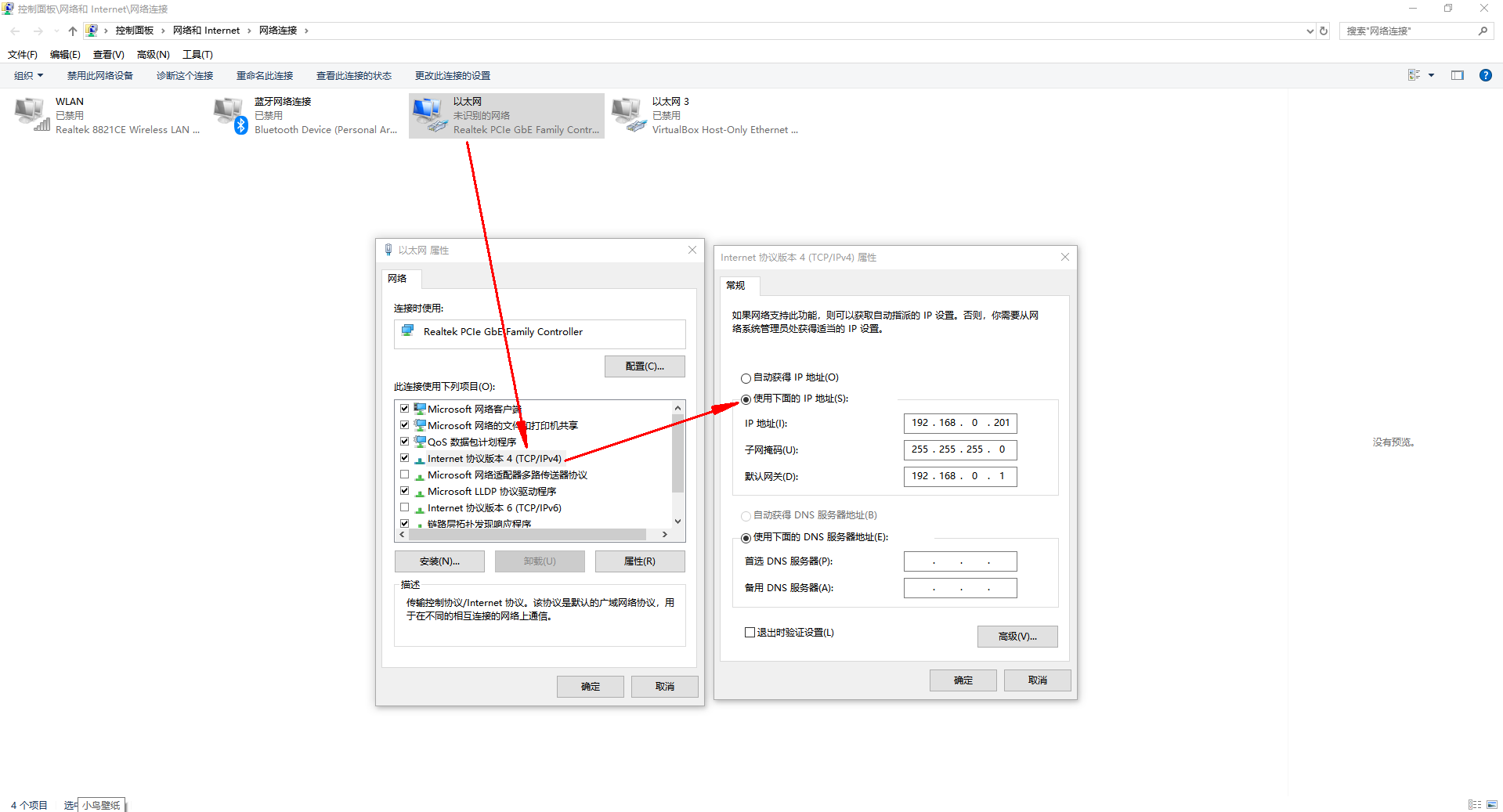

1）電腦本地連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

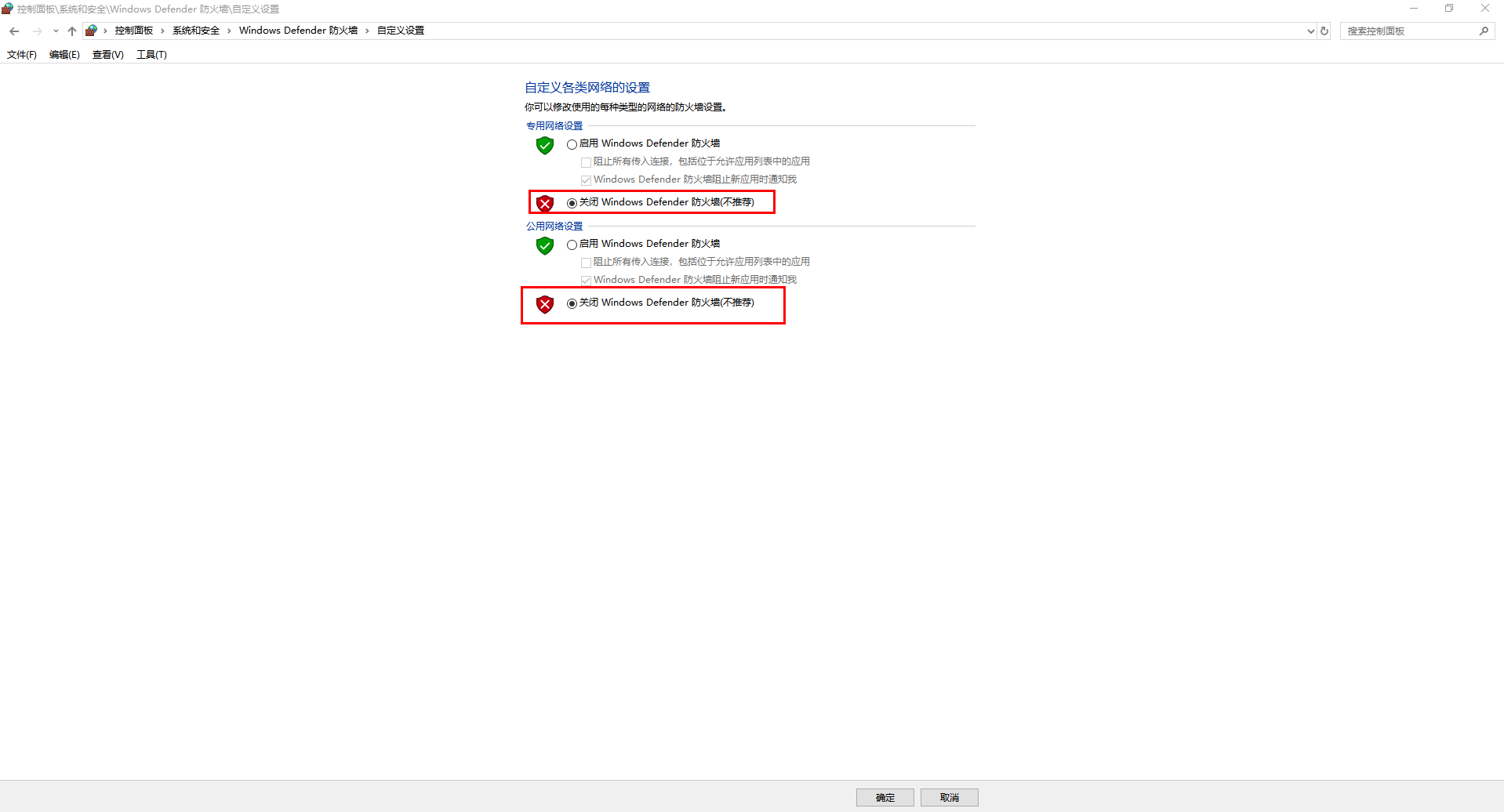

2）電腦關閉防火墻

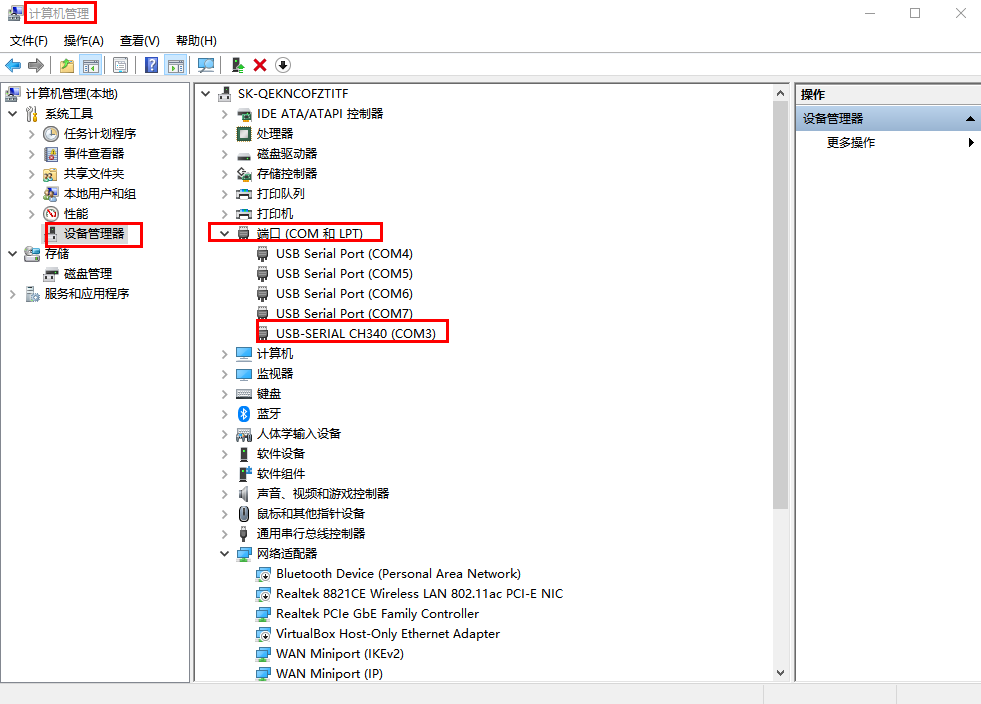

3）檢查USR-RS485串口線的COM口號
點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3
五、產品參數設置
1、下載并打開H7系列配置軟件：

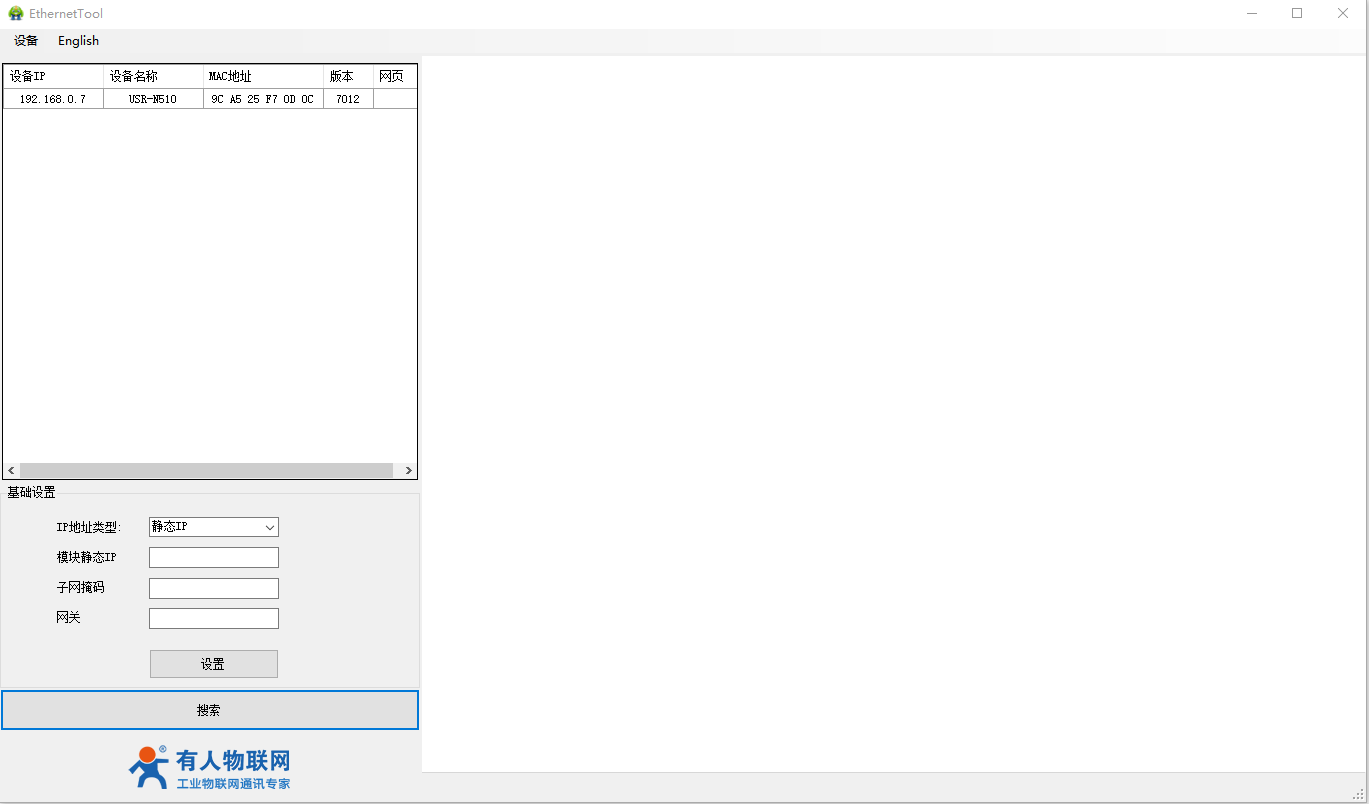

用H7系列配置軟件搜索N510設備，單擊搜索

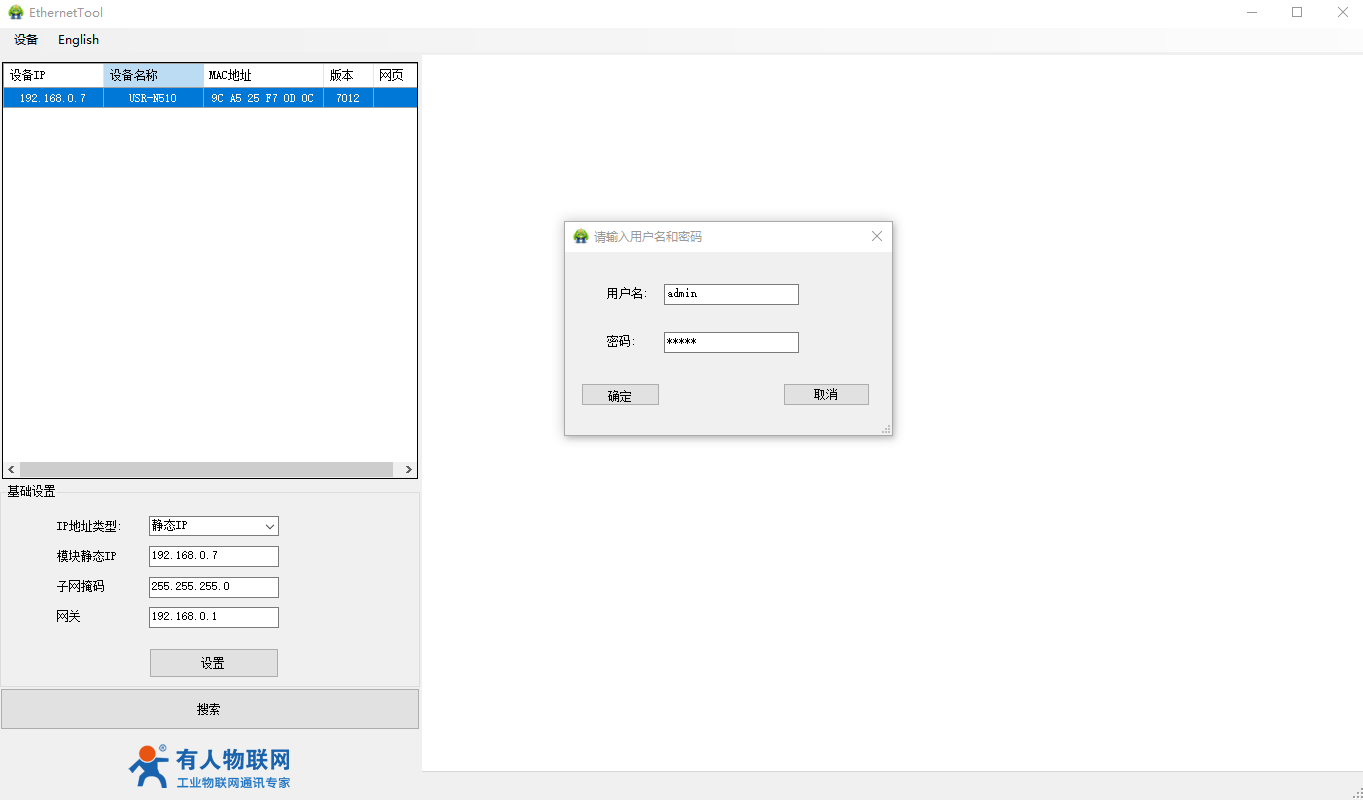

2、登錄
輸入用戶名admin和密碼admin，點擊確定
3、單擊產品名稱顯示信息

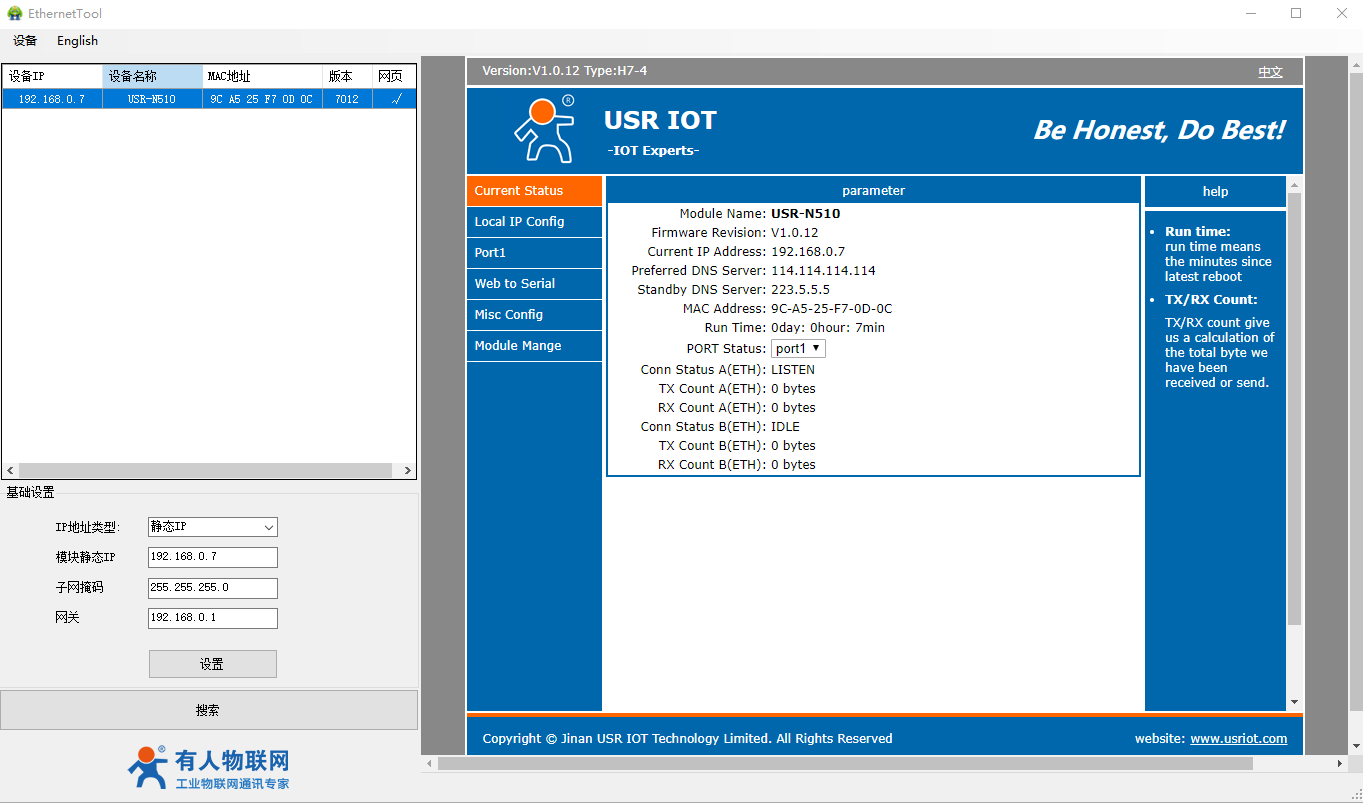

顯示IP 192.168.0.7之后，單擊IP，右側顯示N510參數設置頁面。
4、英文顯示切換中文
英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

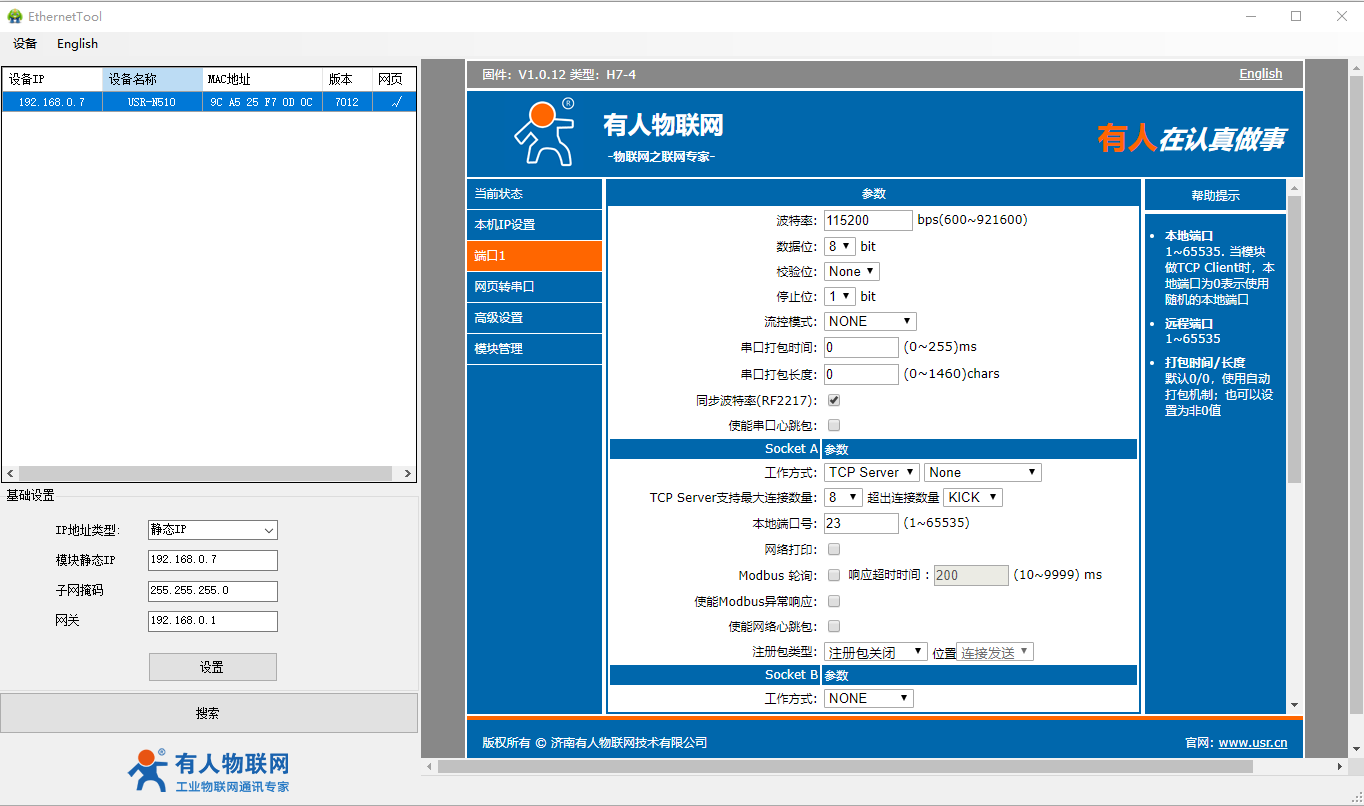

5、檢查端口1的RS485參數
默認工作方式是TCP server，本地端口號23
六、數據調試

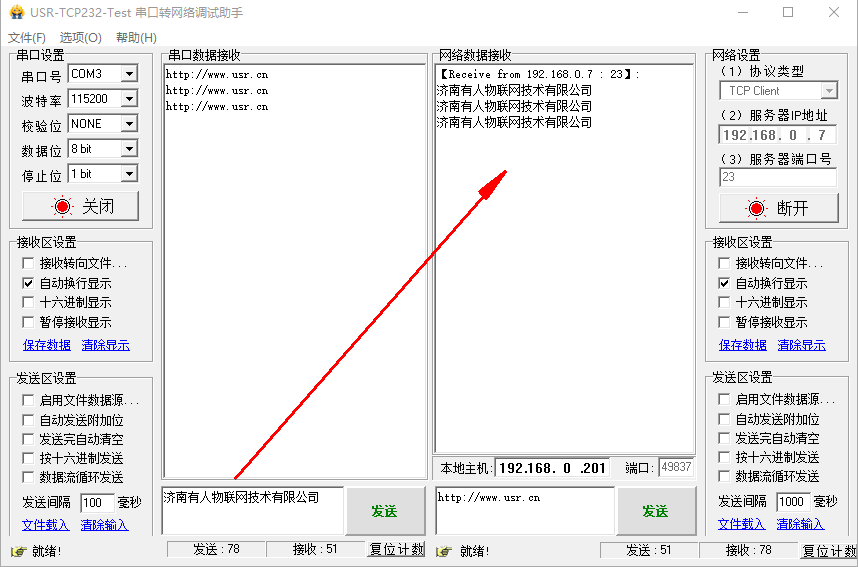

1、端口1工作方式TCP server通訊測試

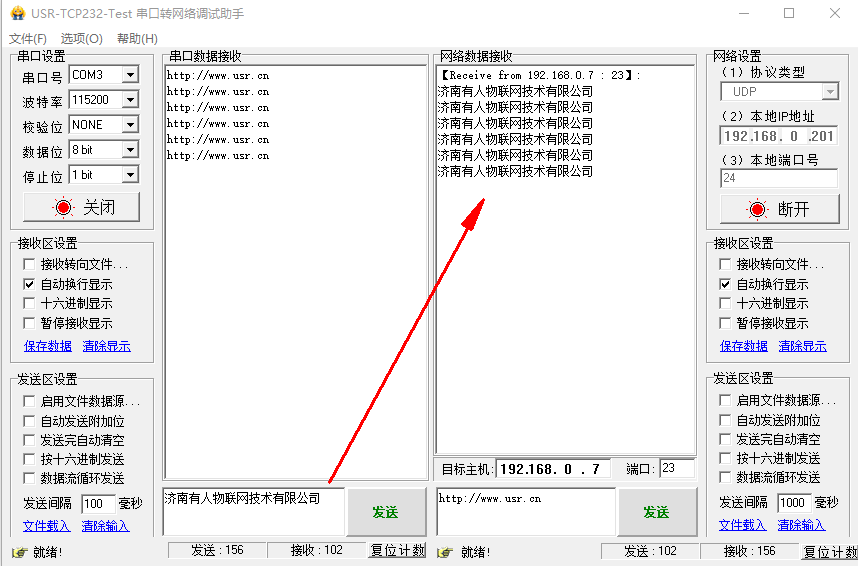

N510 RS485串口做TCP server，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP client打開，服務器IP填N510的IP，服務器端口填N510的端口23。
網絡助手點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

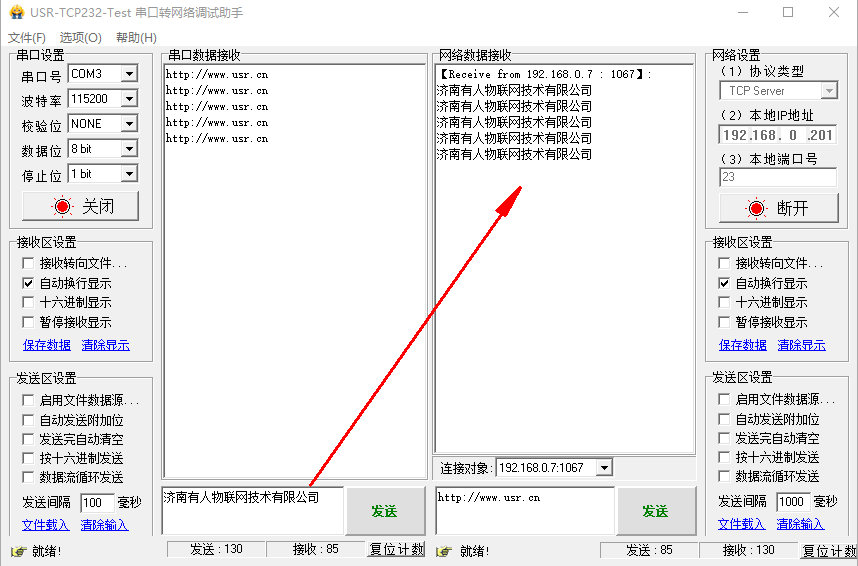

2、RS485工作方式TCP client通訊測試
設置參數，保存重啟N510 。
N510 RS485串口做TCP client，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用TCP server打開，本地IP填電腦的IP，本地端口填電腦的端口23。

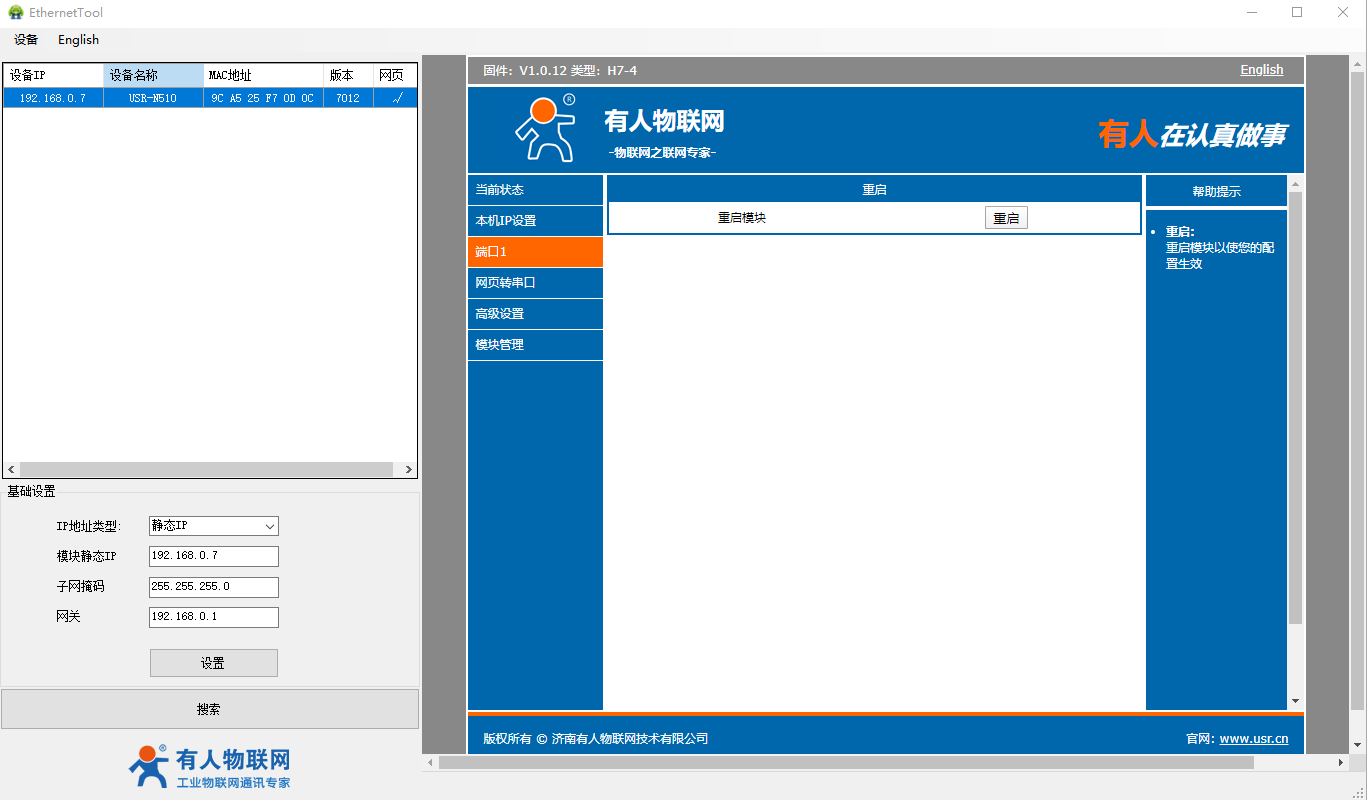

保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。
3、RS485工作方式UDP server通訊測試
設置參數，保存重啟N510 。
N510 RS485串口做UDP server，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用UDP打開，本地IP填電腦的IP，本地端口填電腦的端口24。目標主機填N510的IP，端口填23。
保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。

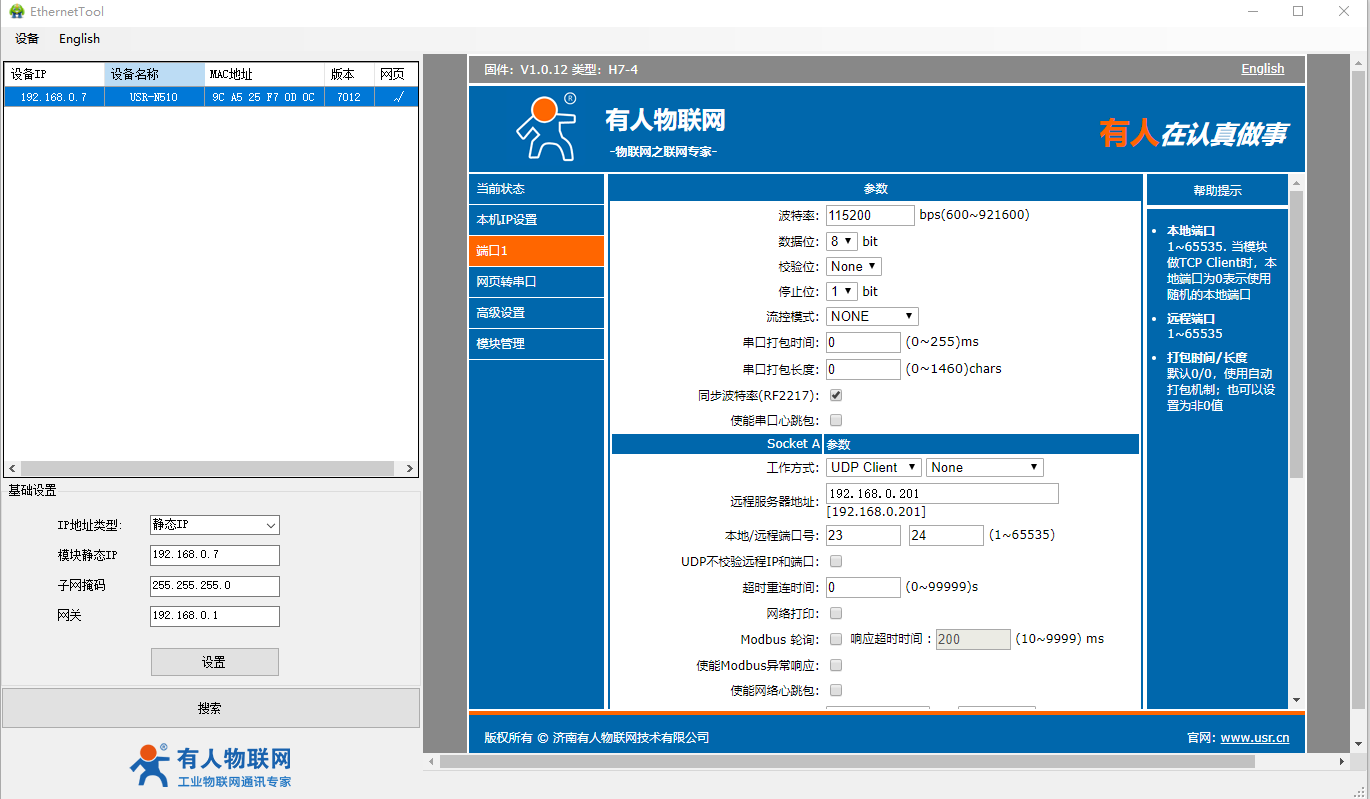

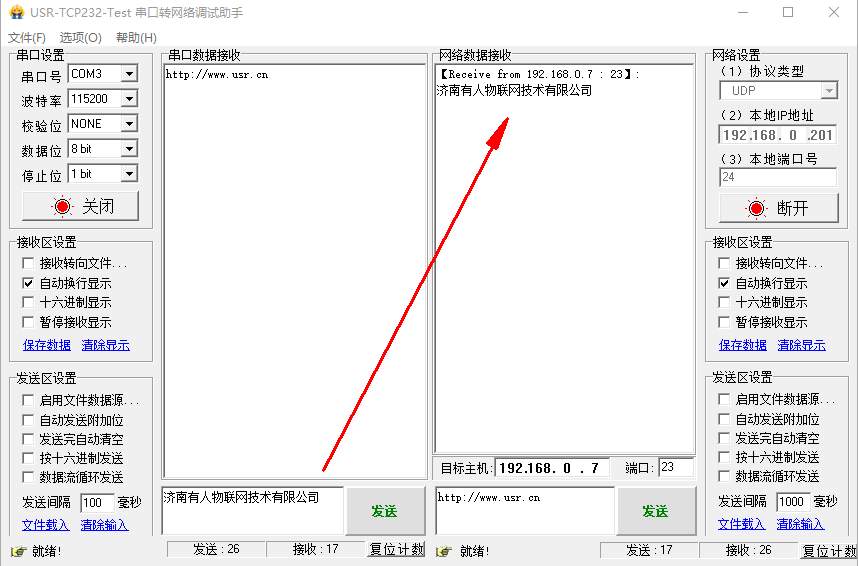

4、RS485工作方式UDP client通訊測試
設置參數，保存重啟N510 。
N510 RS485串口做UDP client，電腦下載的串口網絡助手，左側用COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。右側用UDP打開，本地IP填電腦的IP，本地端口填電腦的端口24。目標主機填N510的IP，端口填23。
保存設置，重啟模塊。
點擊連接，有連接對象之后，測試串口和網絡之間的數據傳輸。
