USR-N540-H7和虛擬串口局域網一對一通訊案例

一、資料下載

1、串口網絡調試助手

2、USR-N540-H7設置軟件

3、USR-N540-H7規格書

4、USR-N540-H7說明書

5、USR-N540-H7 AT指令集

6、虛擬串口軟件下載地址

二、準備工作

1、USR-N540-H7產品  數量1個

2、電源適配器 12V 數量1個

3、網線 數量1根

4、USB-RS485串口線 數量1條

5、電腦 數量1臺

三、連接框圖

四、硬件連接和電腦設置

1、硬件連接：

USR-N540-H7產品，USB-RS485串口一線接N540串口一，注意485接線線序，USB-RS485 A線接N540 串口一的A端子，USB-RS485 B線接N540 串口一的B端子，USB頭插入電腦USB口。

N540網口選擇一個網口通過網線直連電腦網口。檢查所有連接無誤后，給N540用12V電源適配器供電。

2、指示燈狀態：

1）POWER：電源指示燈，只要電源連接正常，指示長燈亮。

2）WORK：Work指示燈，N540工作狀態指示燈， N540正常工作，指示燈閃亮。

3）TX1：串口1發送指示燈

4）RX1：串口1接收指示燈

5）TX2：串口2發送指示燈

6）RX2：串口2接收指示燈

7）TX3：串口3發送指示燈

8）RX3：串口3接收指示燈

9）TX4：串口4發送指示燈

10）RX4：串口4接收指示燈

3、電腦設置：

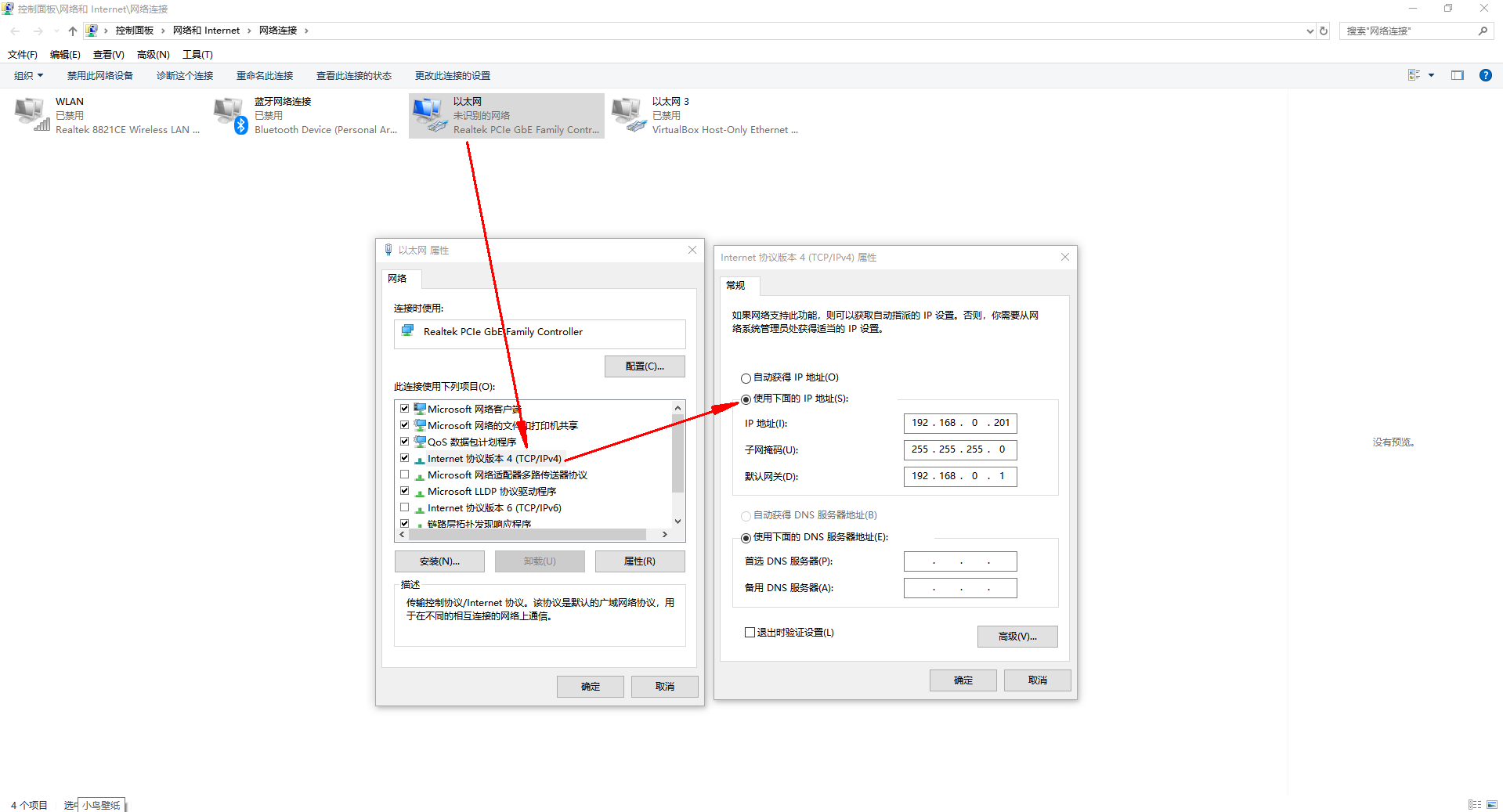

11）電腦本地連接，IP設置和N540 IP同網段，N540默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

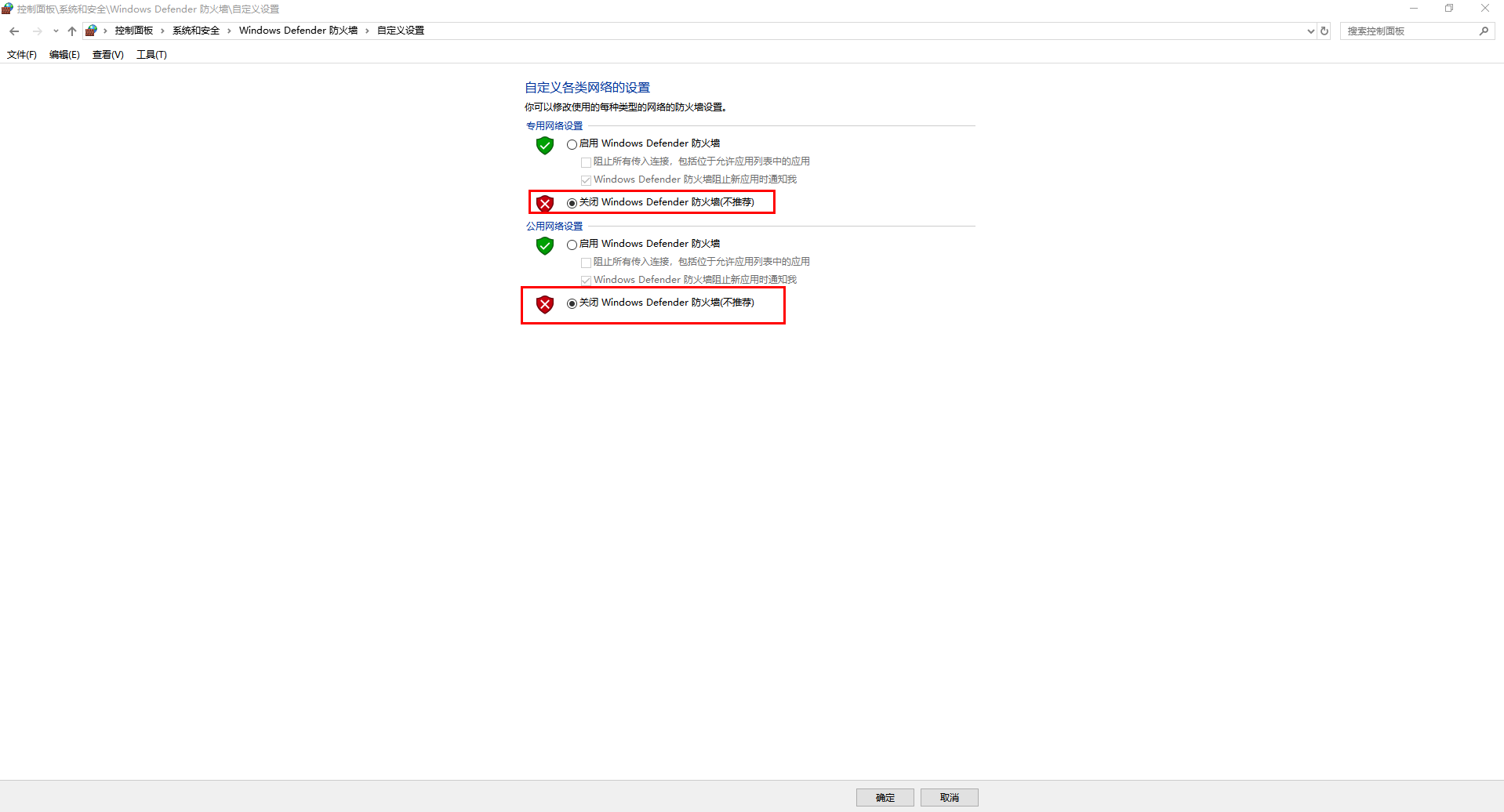

12）電腦關閉防火墻

13）檢查USR-RS485串口線的COM口號

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是COM3

五、產品參數設置

1、下載并打開H7系列配置軟件：

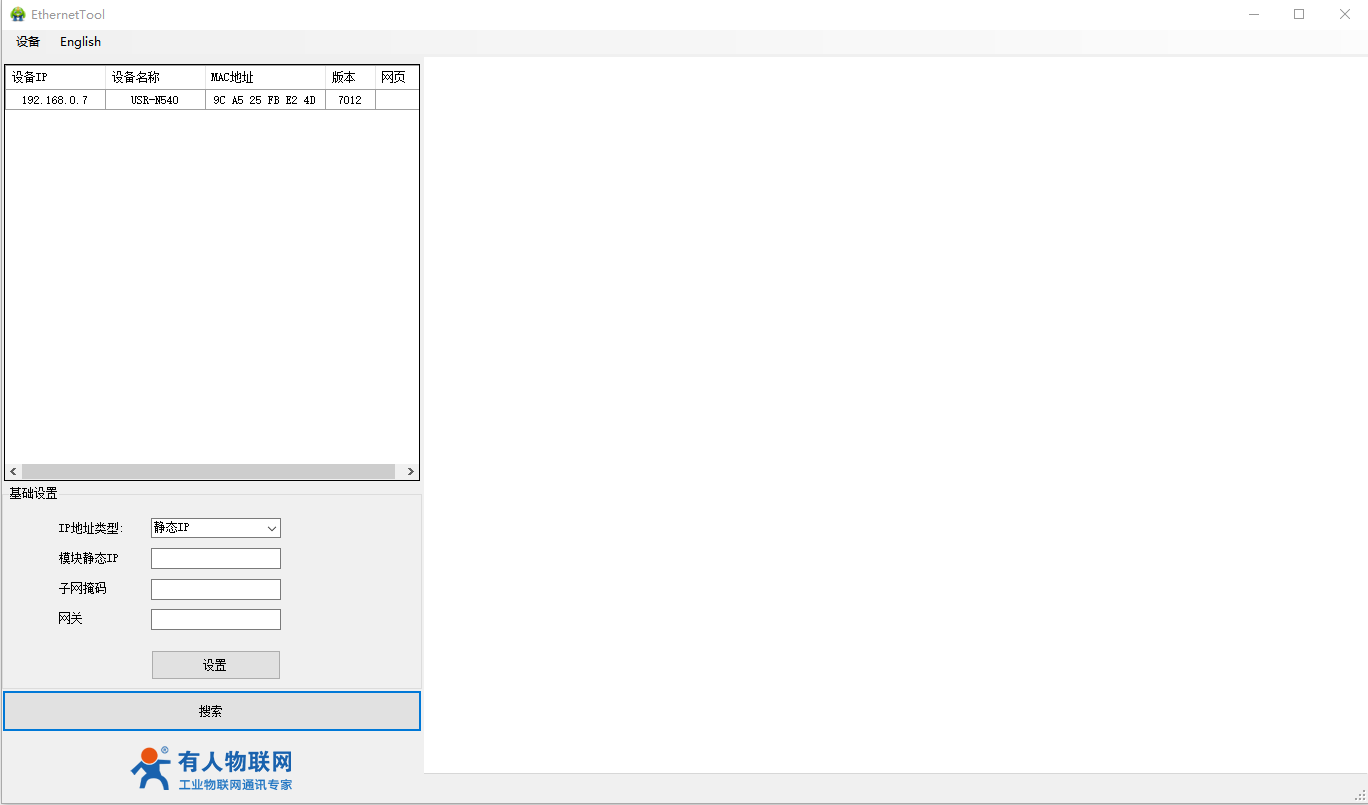

用H7系列配置軟件搜索N540設備，單擊搜索

2、登錄

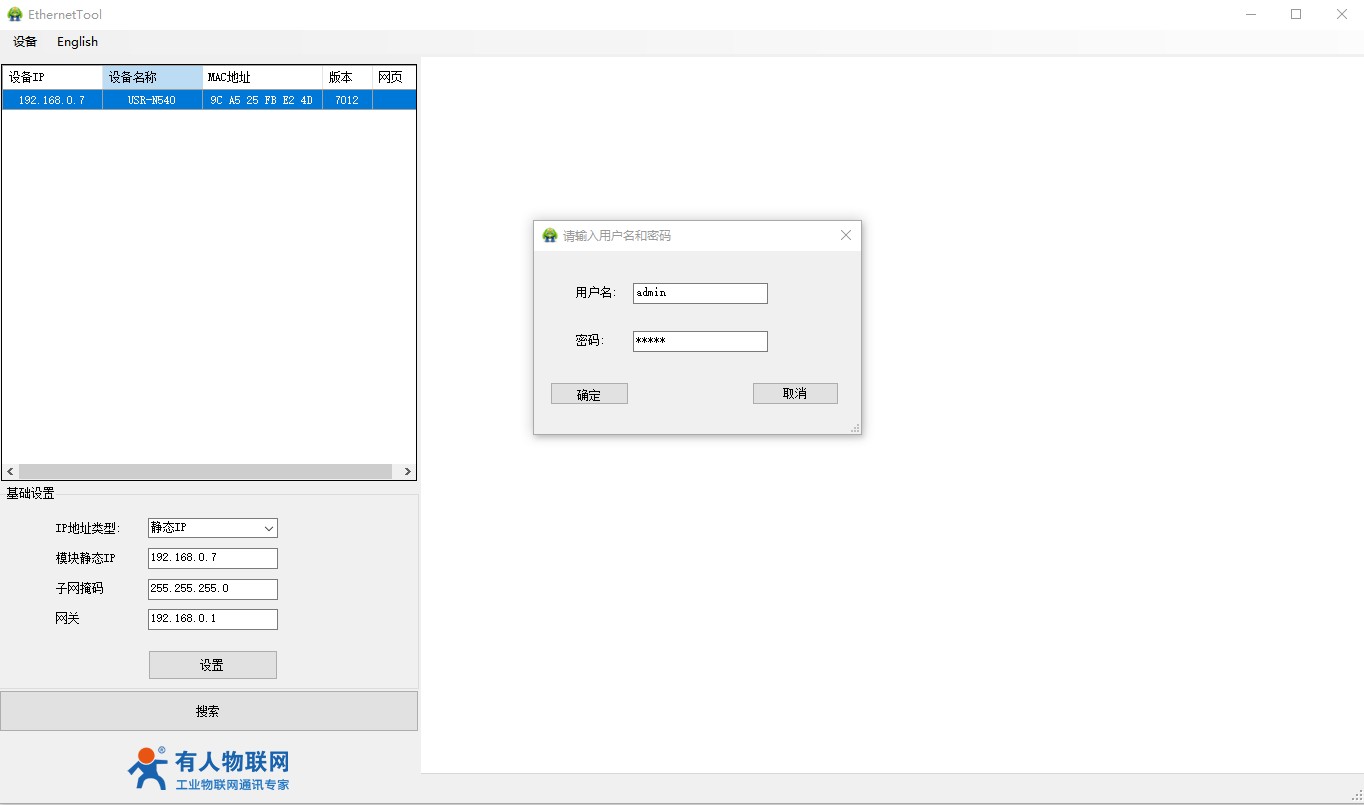

輸入用戶名admin和密碼admin，點擊確定

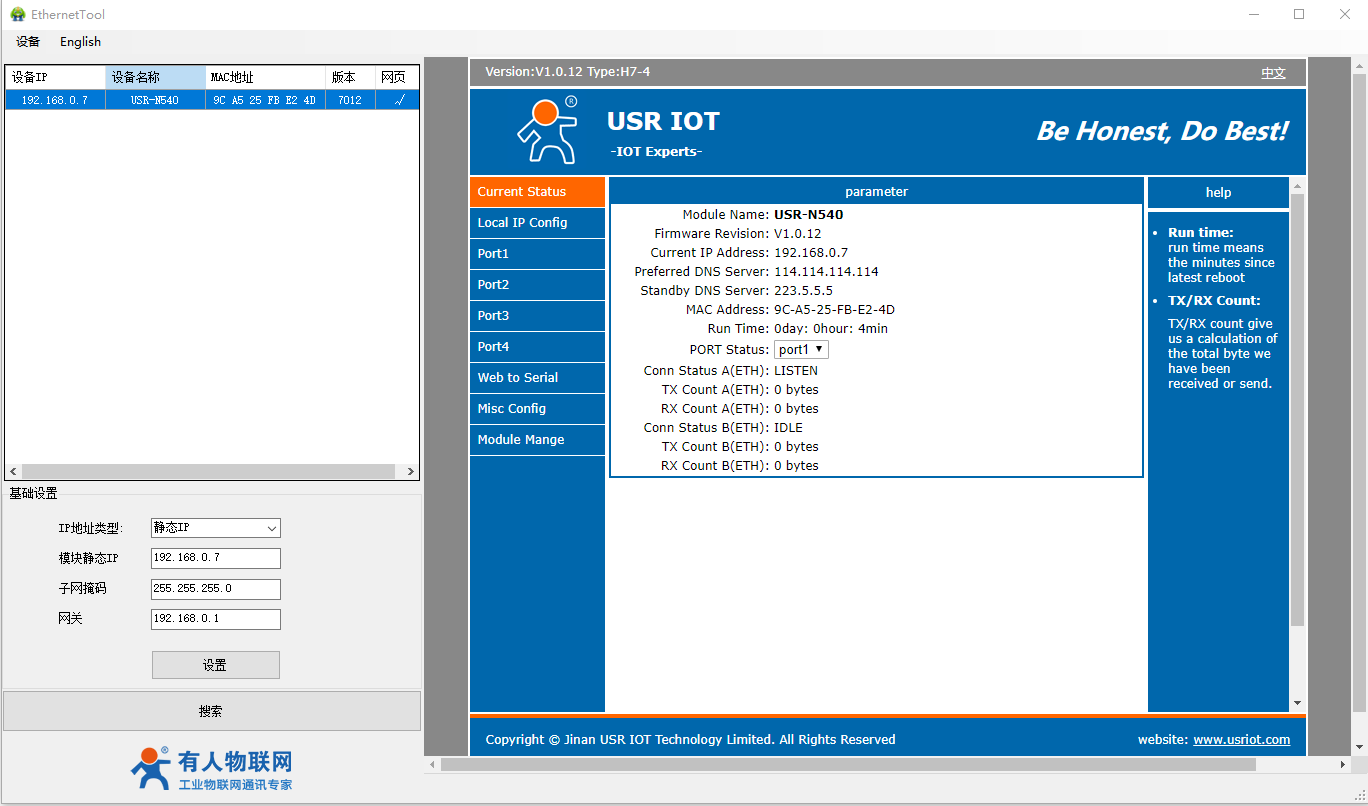

3、單擊產品名稱顯示信息

顯示IP 192.168.0.7之后，單擊IP，右側顯示N540參數設置頁面。

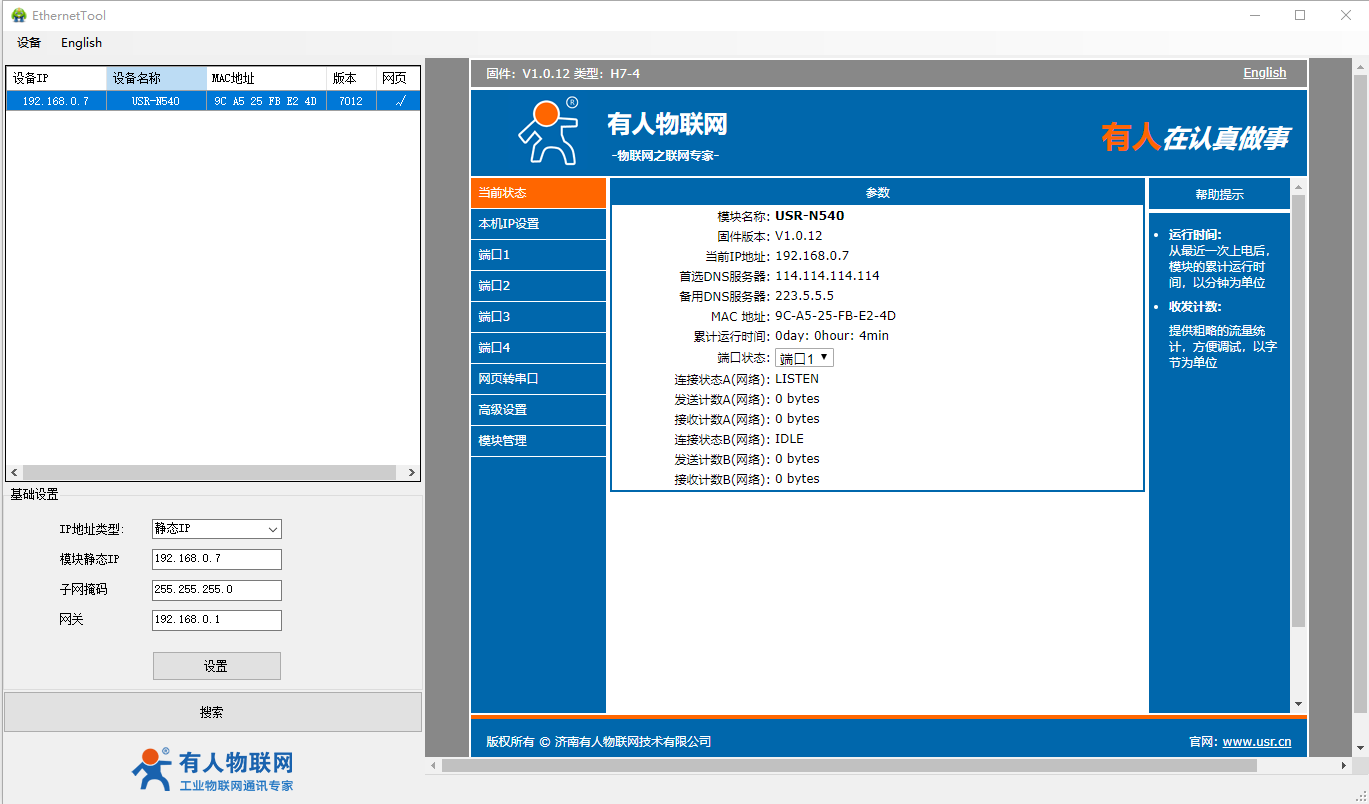

4、英文顯示切換中文

英文切換中文，設置軟件右上角點擊中文顯示，切換中文顯示

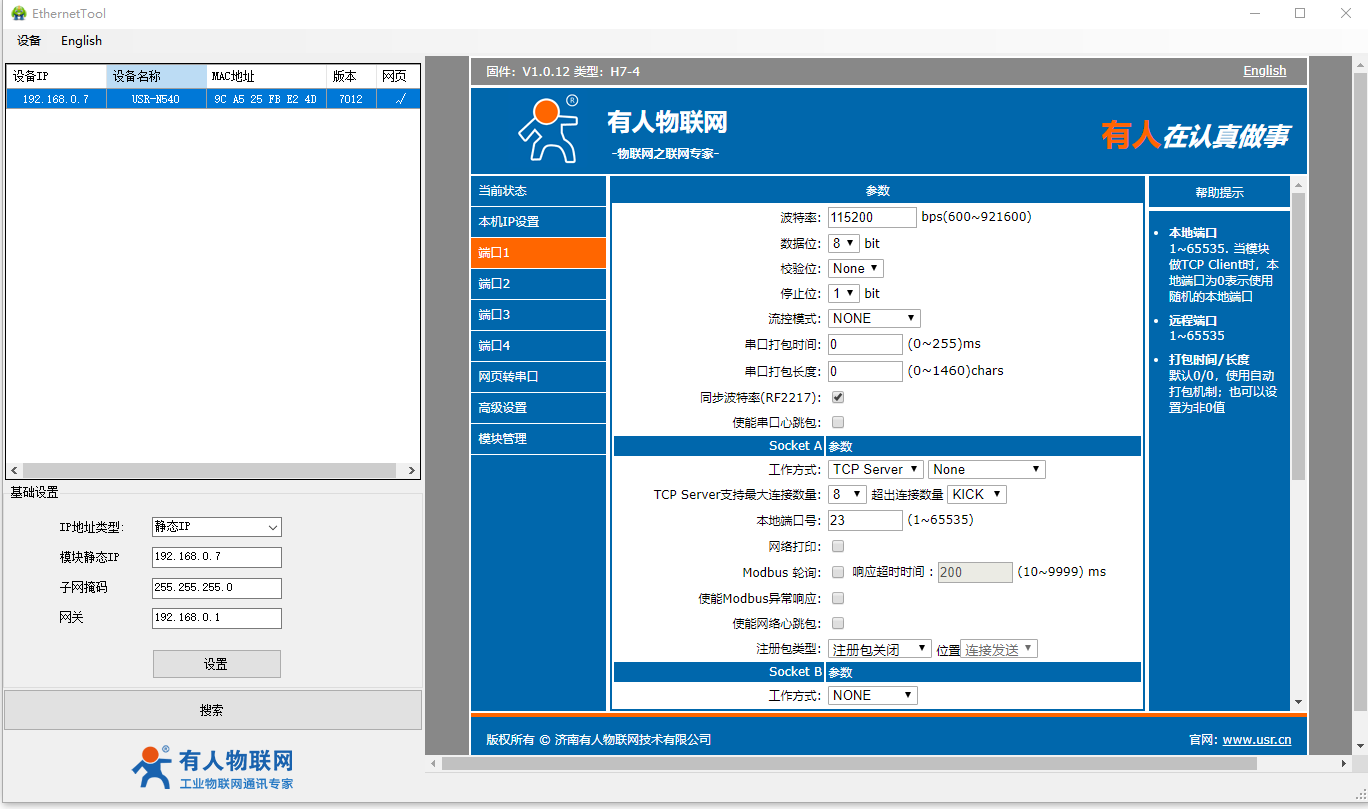

5、檢查端口1的RS485參數

默認工作方式是TCP server，本地端口號23

六、數據調試

1、端口1工作方式TCP server

N540 RS485串口做TCP server，本地端口23

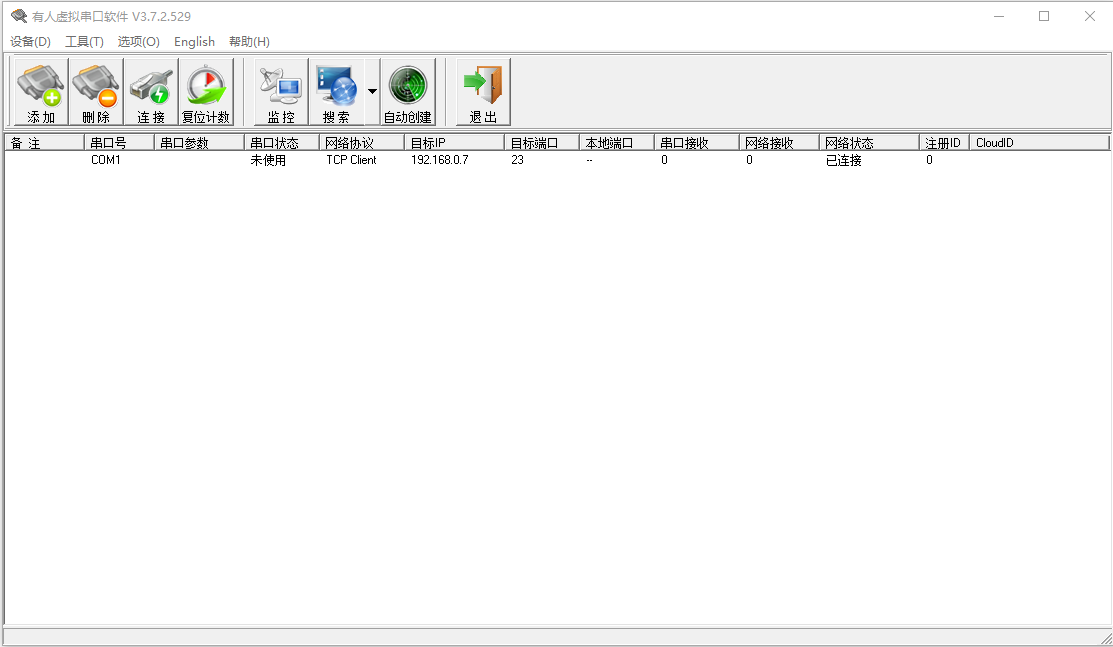

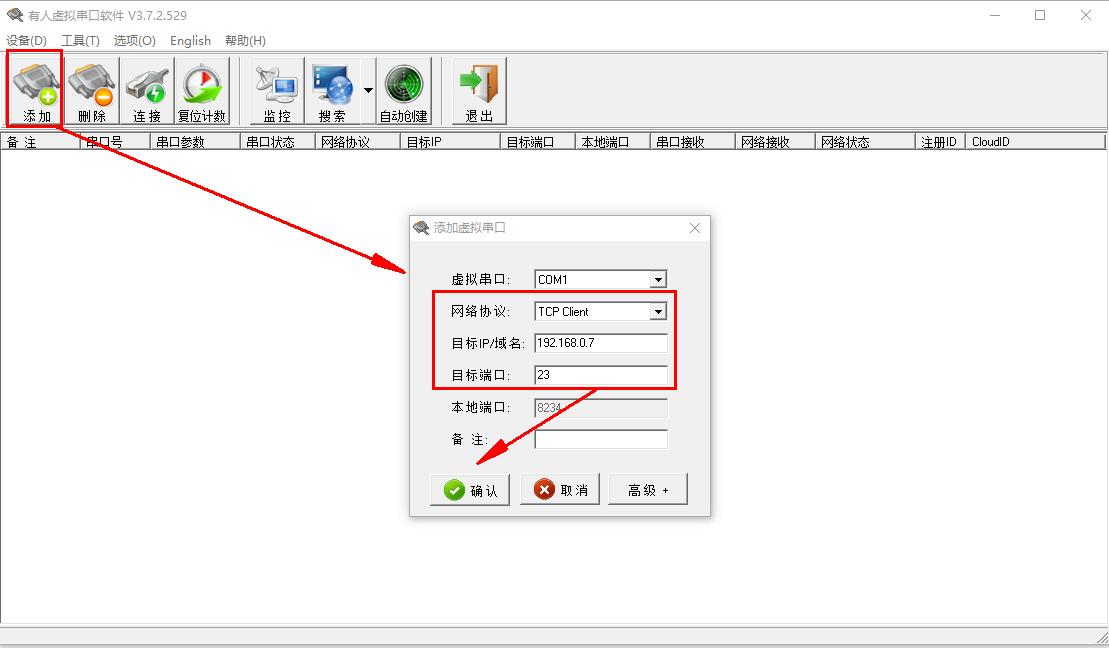

電腦下載的虛擬串口軟件，添加一個虛擬串口COM1。遠程IP填N540的IP，遠程端口填N540的端口23。

打開2個串口網絡助手，一個用USB-RS485 串口線實際COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。

另一個用虛擬串口COM1打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。

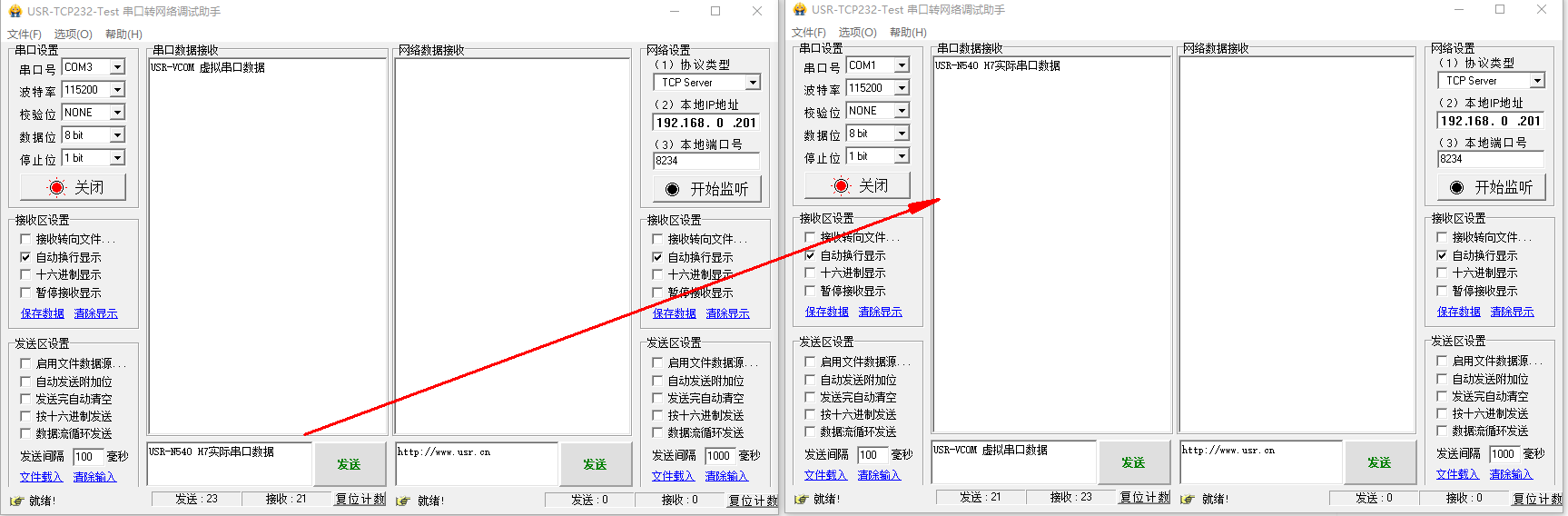

測試兩個串口之間的數據傳輸，就是N540 485串口和虛擬串口之間的數據傳輸。

2、端口1工作方式TCP client

N540 RS485串口做TCP client，設置參數，保存重啟N540。

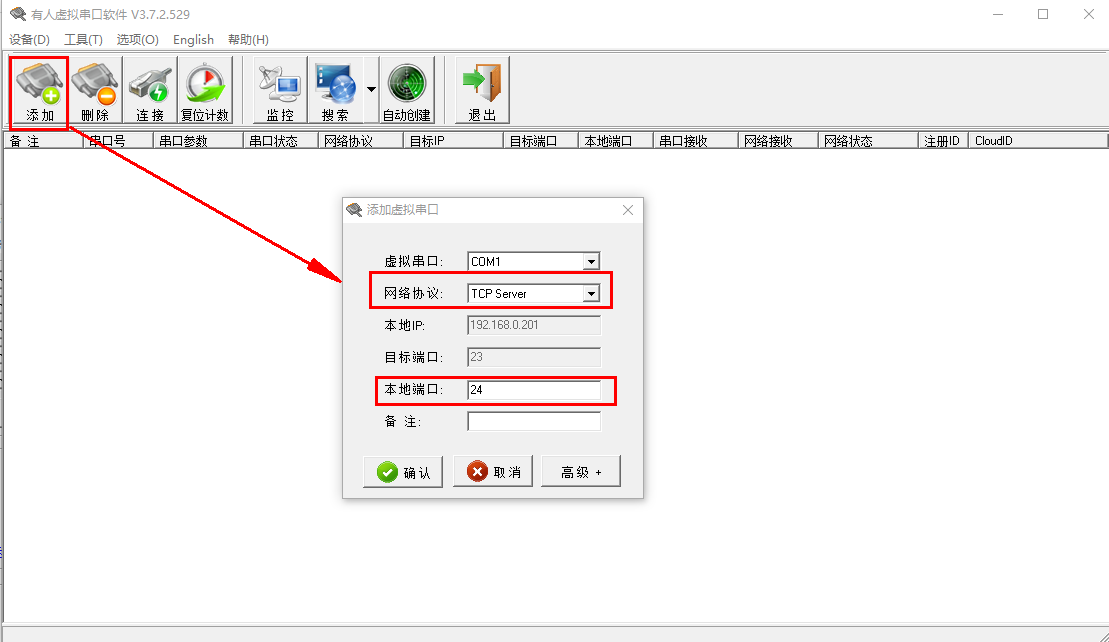

電腦下載的虛擬串口軟件，添加一個虛擬串口COM1。做TCP server，本地端口填24。

打開2個串口網絡助手，一個用USB-RS485 串口線實際COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。

另一個用虛擬串口COM1打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。

測試兩個串口之間的數據傳輸，就是N540 485串口和虛擬串口之間的數據傳輸。

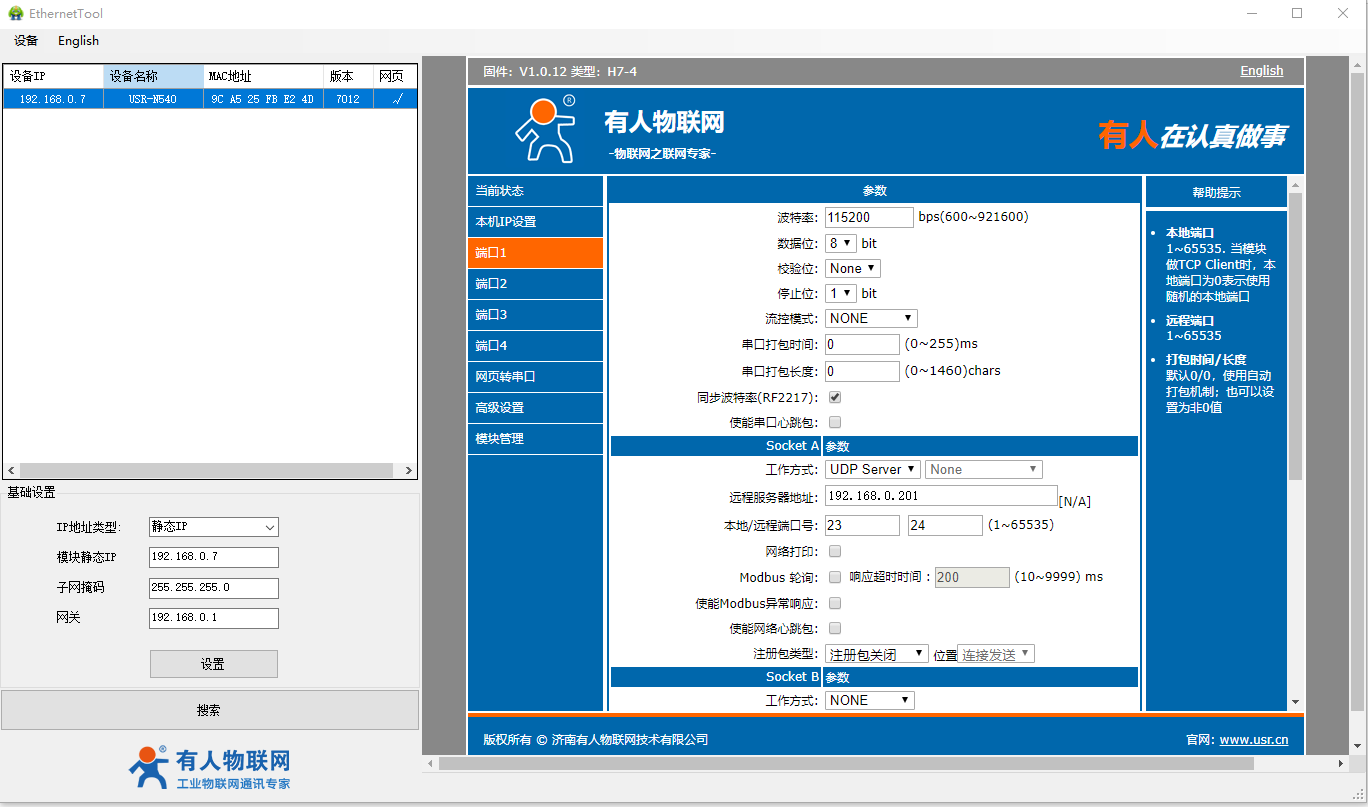

3、端口1工作方式UDP server

N540 RS485串口做UDP server，設置參數，保存重啟N540。

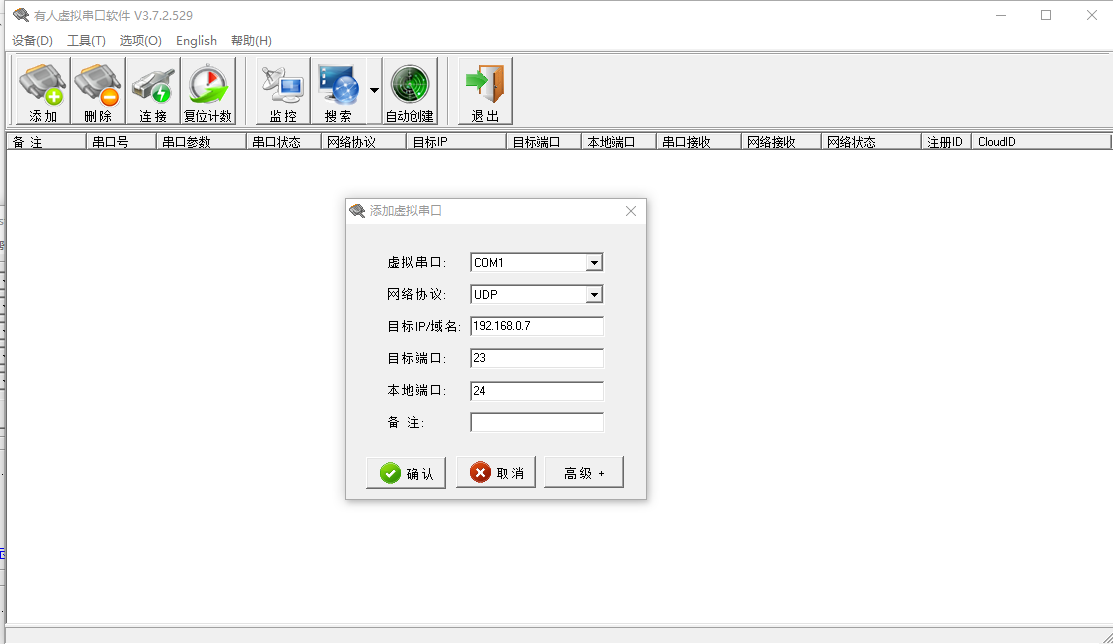

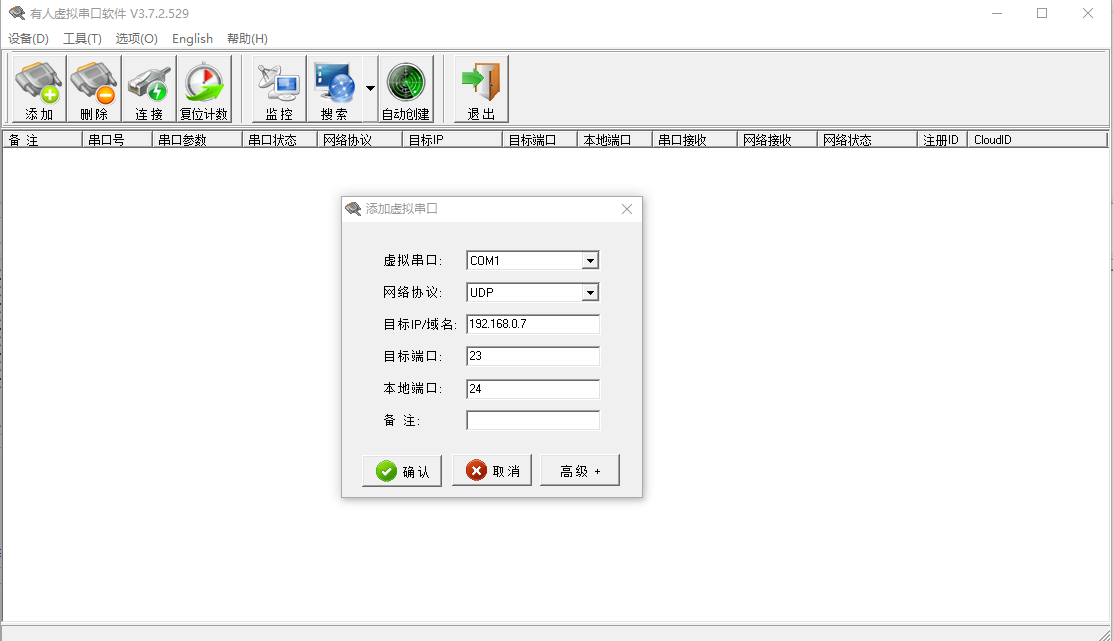

電腦下載的虛擬串口軟件，添加一個虛擬串口COM1。目標IP填N540的IP，目標端口填N540的端口23。本地端口號填24。

打開2個串口網絡助手，一個用USB-RS485 串口線實際COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。

另一個用虛擬串口COM1打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。

測試兩個串口之間的數據傳輸，就是N540 485串口和虛擬串口之間的數據傳輸。

4、端口1工作方式UDP client

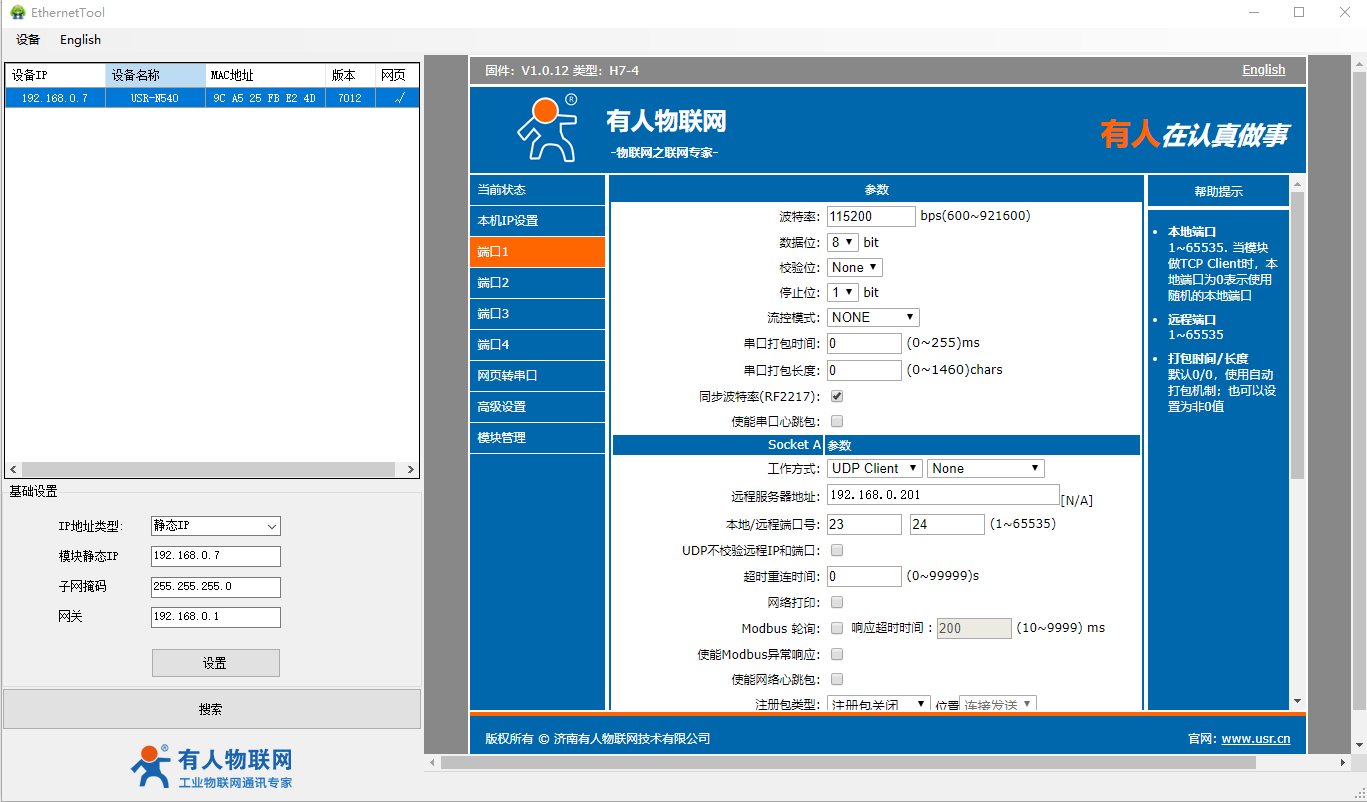

N540 RS485串口做UDP client，設置參數，保存重啟N540。

電腦下載的虛擬串口軟件，添加一個虛擬串口COM1。目標IP填N540的IP，目標端口填N540的端口23。本地端口號填24。

打開2個串口網絡助手，一個用USB-RS485 串口線實際COM口打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。

另一個用虛擬串口COM1打開，串口參數和RS485串口參數保持一致，波特率、數據位、停止位、校驗位。

測試兩個串口之間的數據傳輸，就是N540 485串口和虛擬串口之間的數據傳輸。
