USR-LG210-L升級固件步驟示例

一、資料下載：

1、USR-LG210-L說明書：http://www.ggxxsw.cn/Download/398.html

2、USR-LG210-L 設置軟件：http://www.ggxxsw.cn/Download/953.html

二、硬件連接：

1、需要準備的物品：

USR-LG210 1臺

USR-RS232 串口線 1條

12V電源適配器 1個

筆記本電腦 1臺

2、硬件連接：

USR-LG210 232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。電腦打開USR-LG210-L的設置軟件。

三、升級步驟：

1、準備工作：

電腦下載并安裝USR-LG210-L的設置軟件，USR-LG210_LG206-L-H10_L101-L-P-H10_V1.2.0，解壓縮后放在電腦桌面。

將USR-LG210要升級的固件bin文件放在桌面，舉例，固件名是USR-LG210-L-42_V1.0.13.bin。

2、確認串口號：

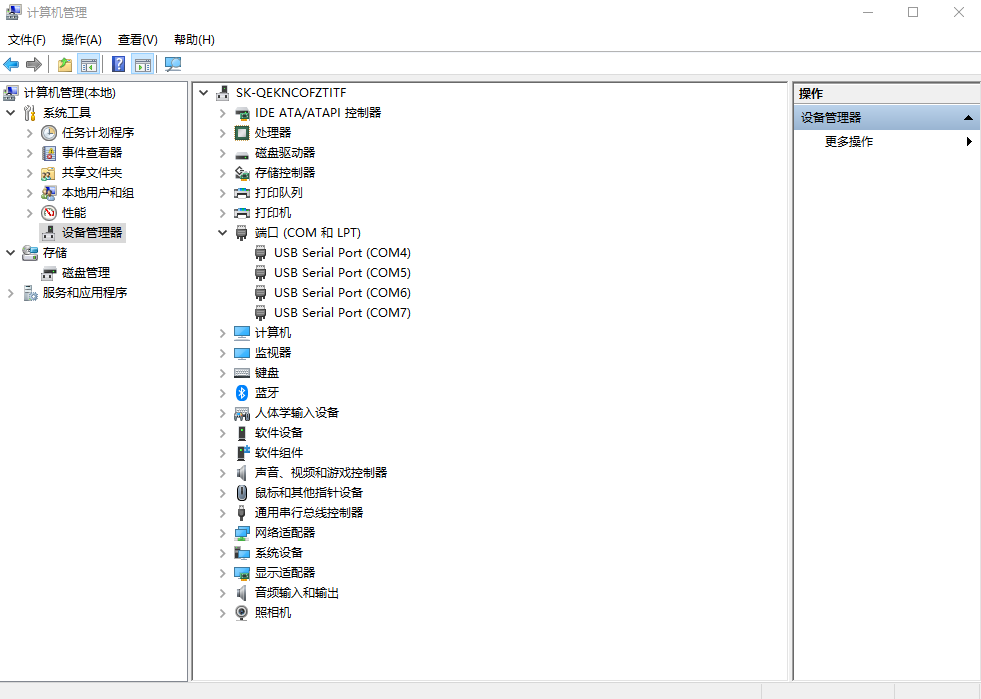

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看USB-RS232串口線的COM口號。

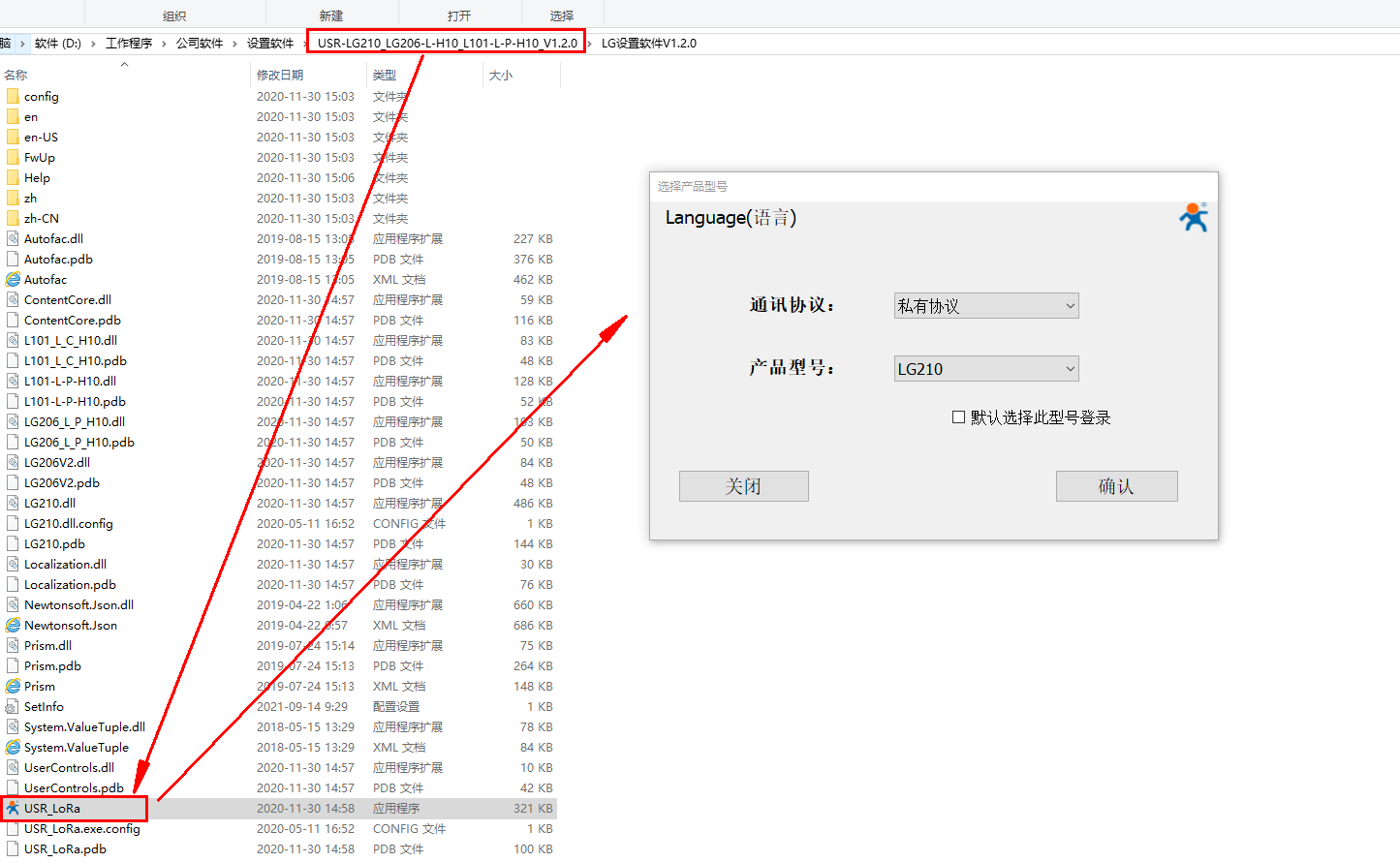

3、打開設置軟件：

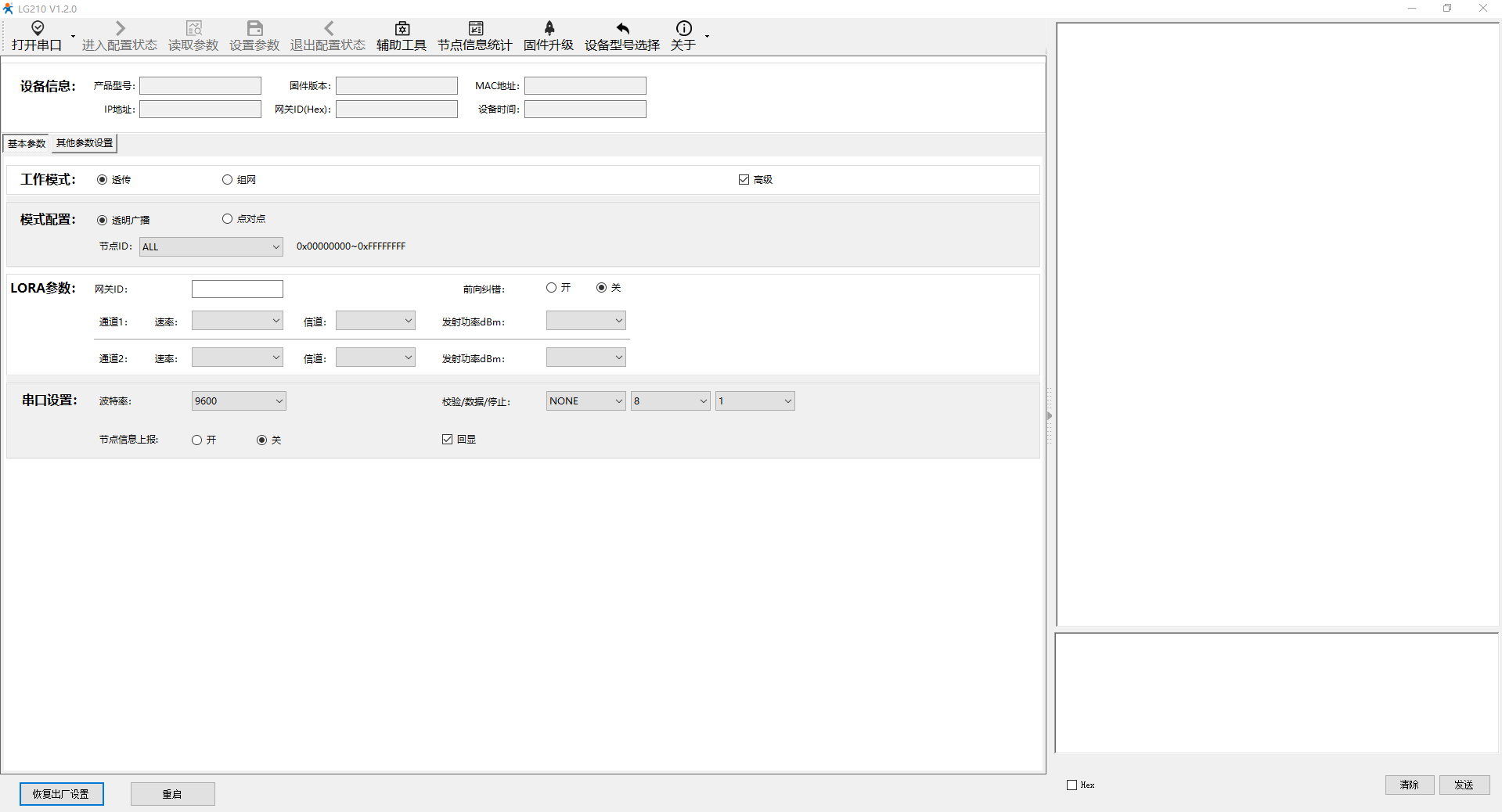

打開設置軟件，選擇通訊協議私有協議，選擇產品型號LG210，點擊確認。

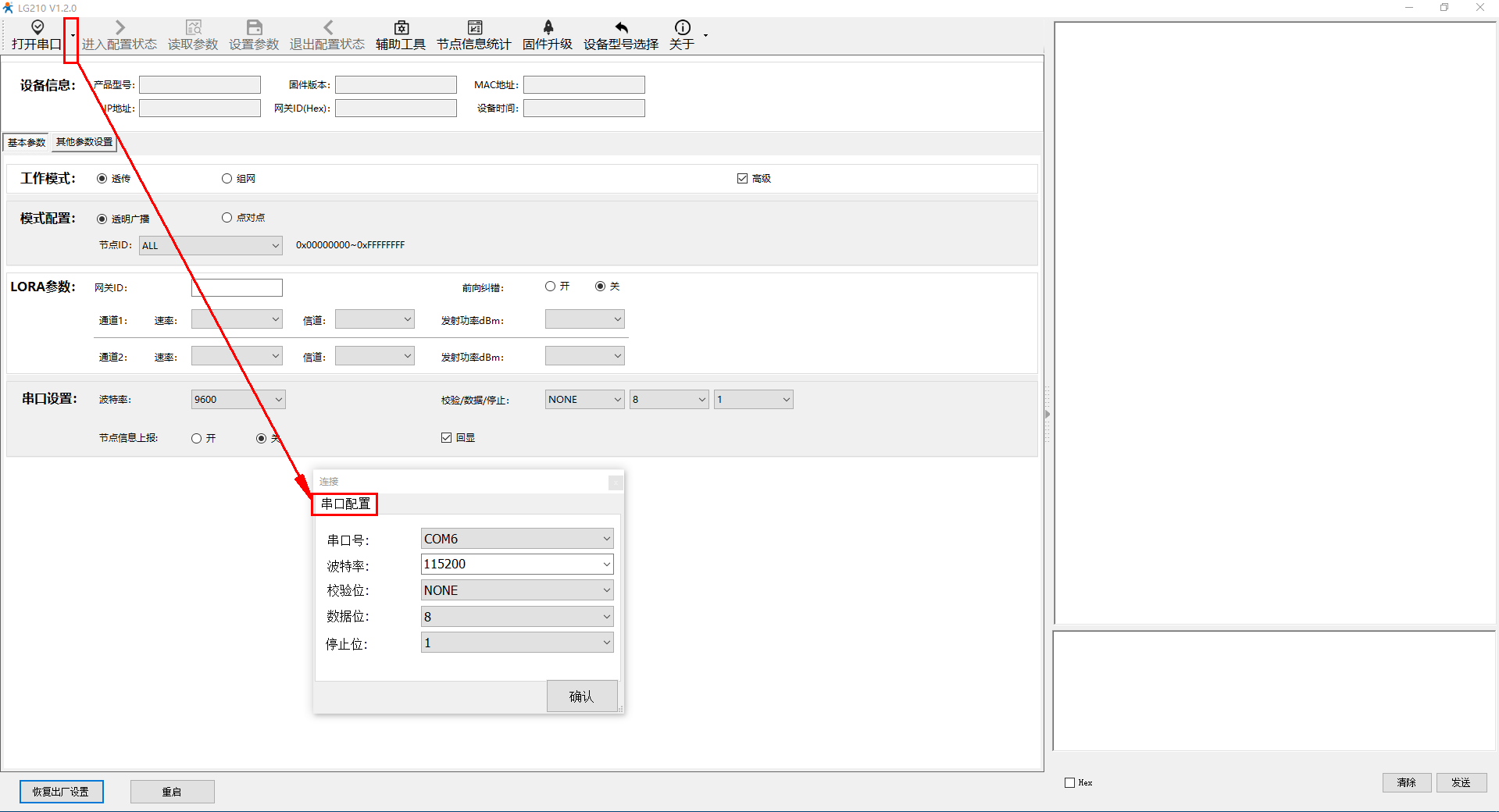

4、驗證串口線通訊正常：

設置串口配置，選擇USB-RS232串口線的COM口號，USR-LG210默認串口參數是115200，NONE，8,1。

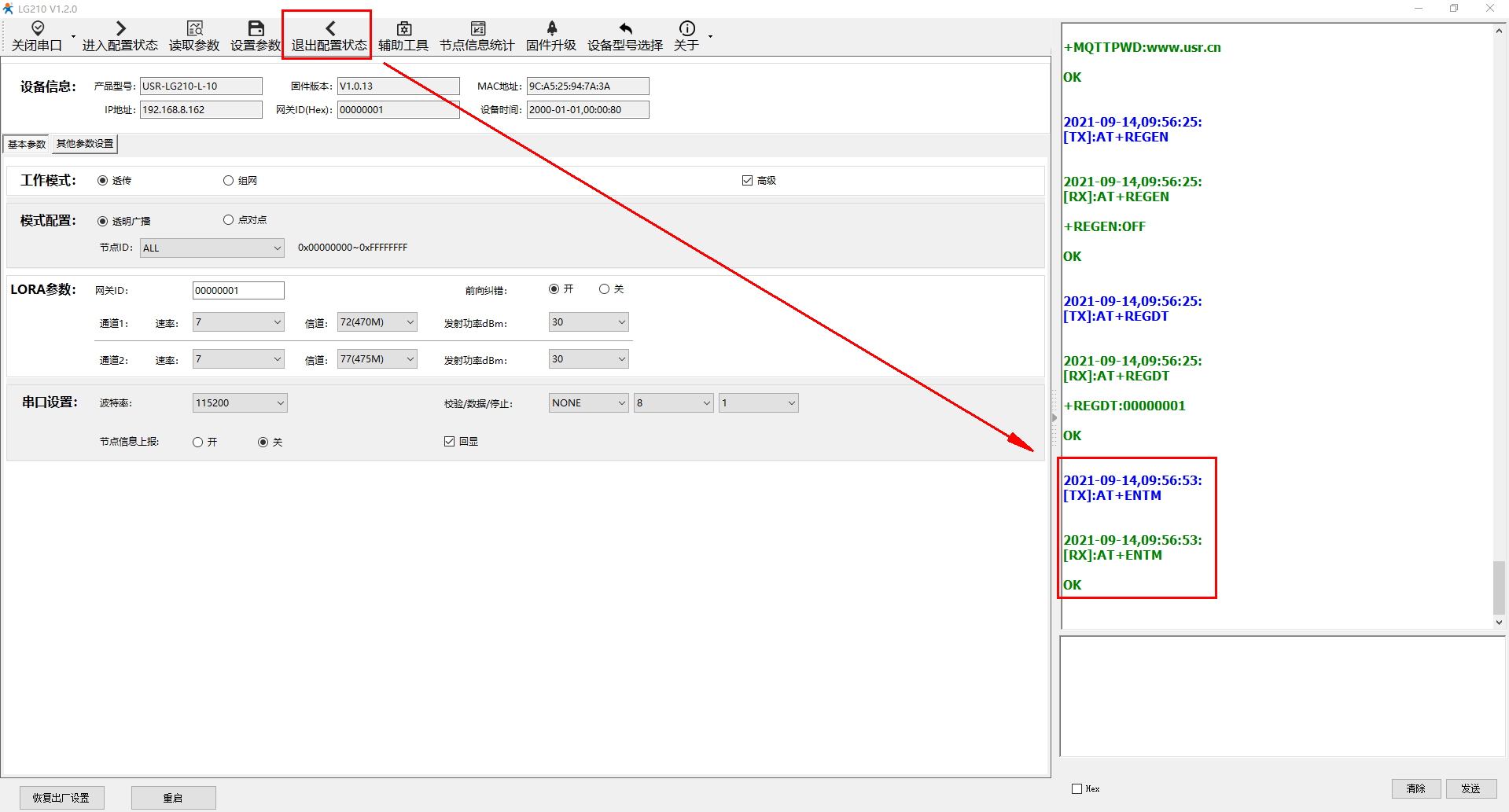

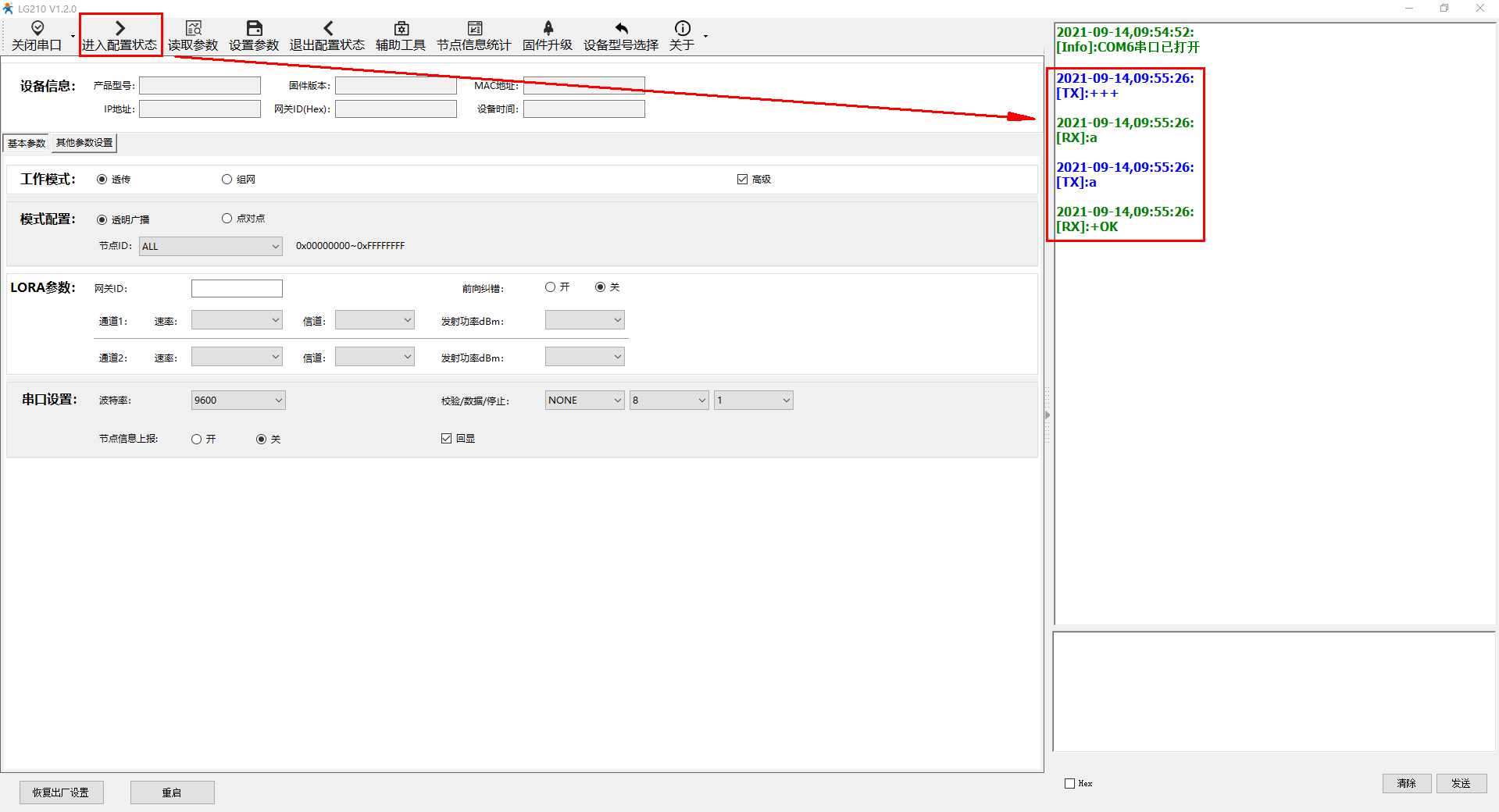

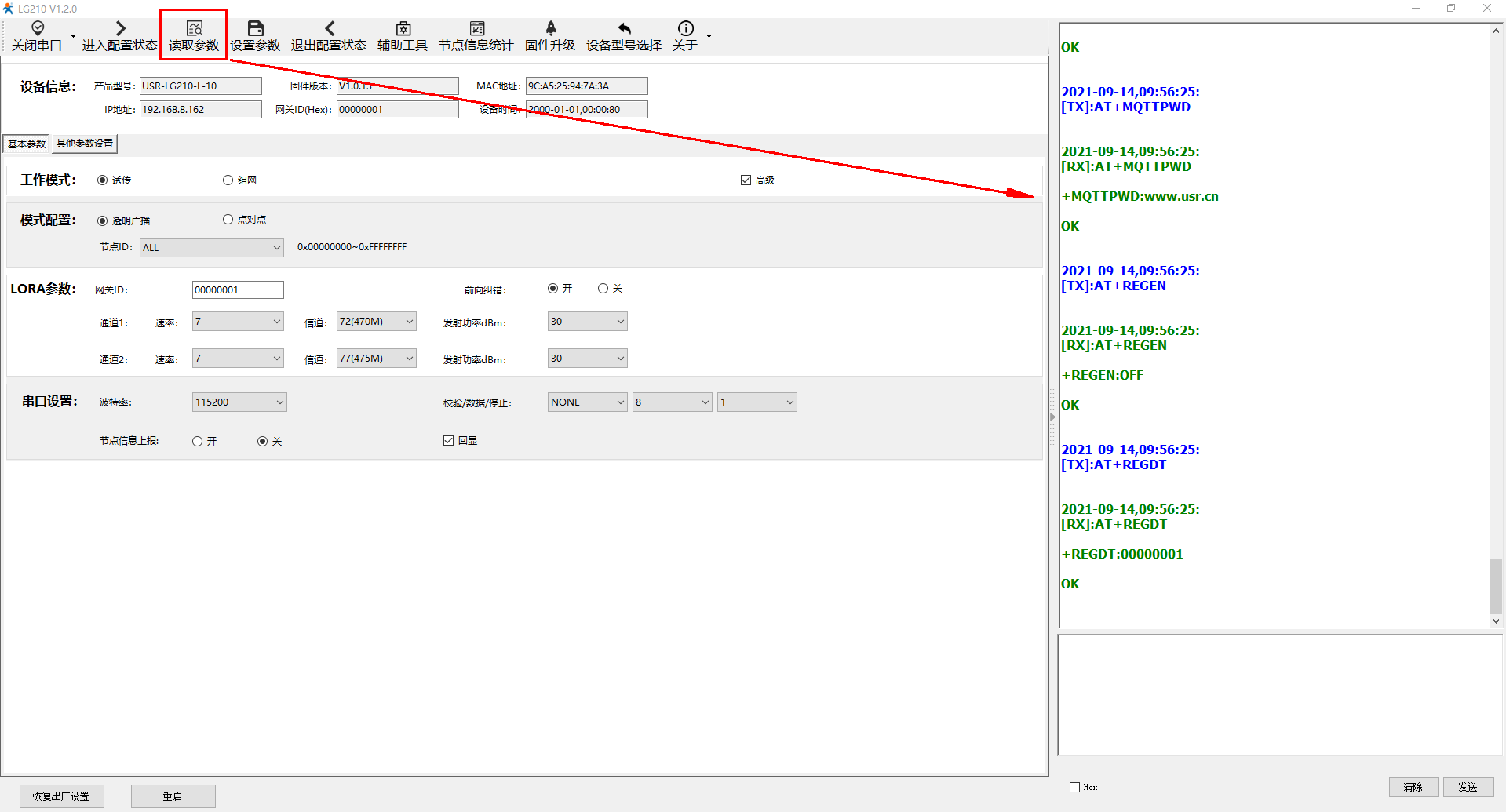

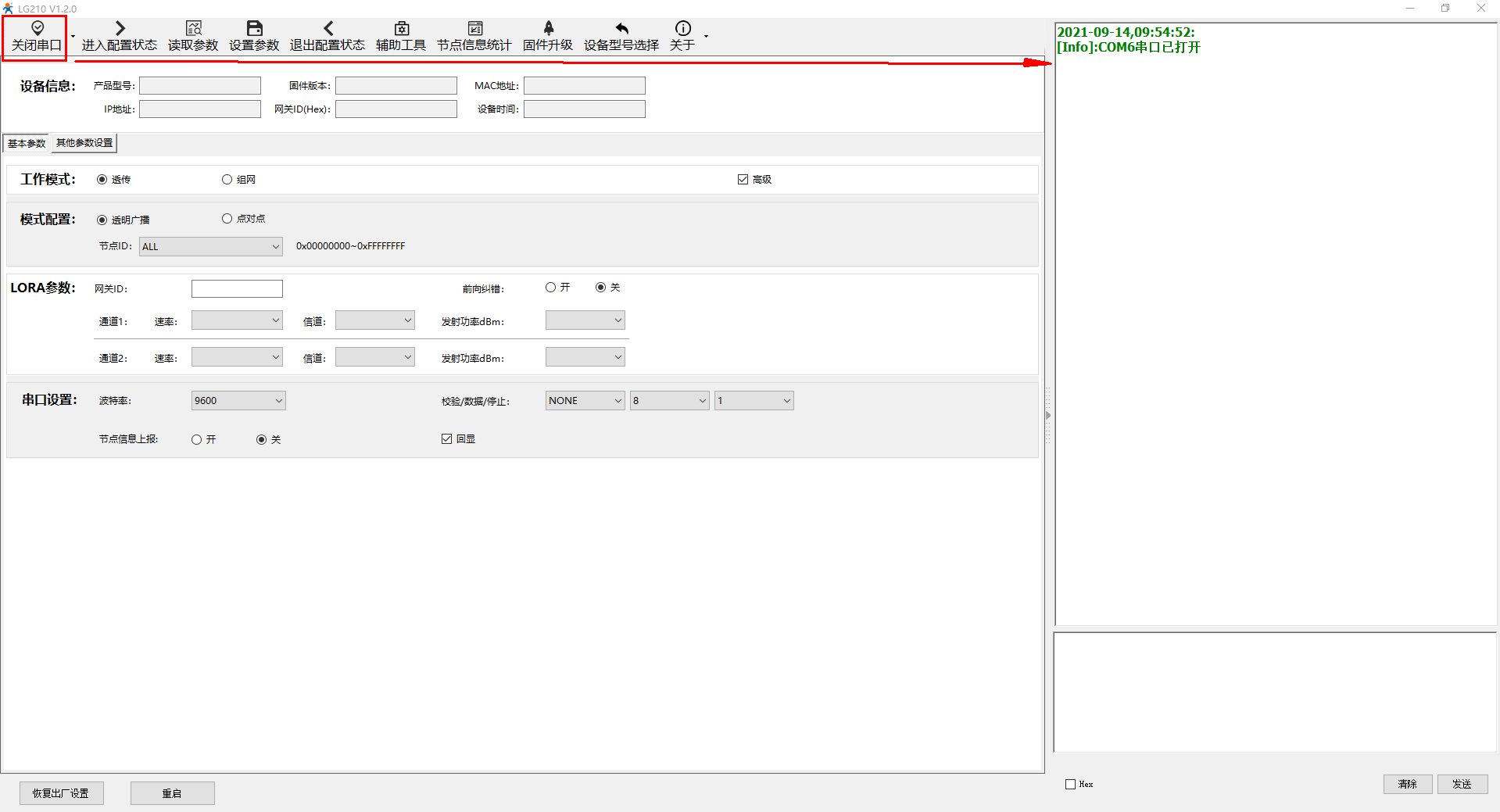

打開串口，點擊進入配置狀態，返回+++a,a+Ok，接著讀取參數，可以正常讀取參數后，點擊退出配置狀態。

驗證USB-RS232串口線通訊正常，接著就可以對USR-LG210-L進行固件升級。

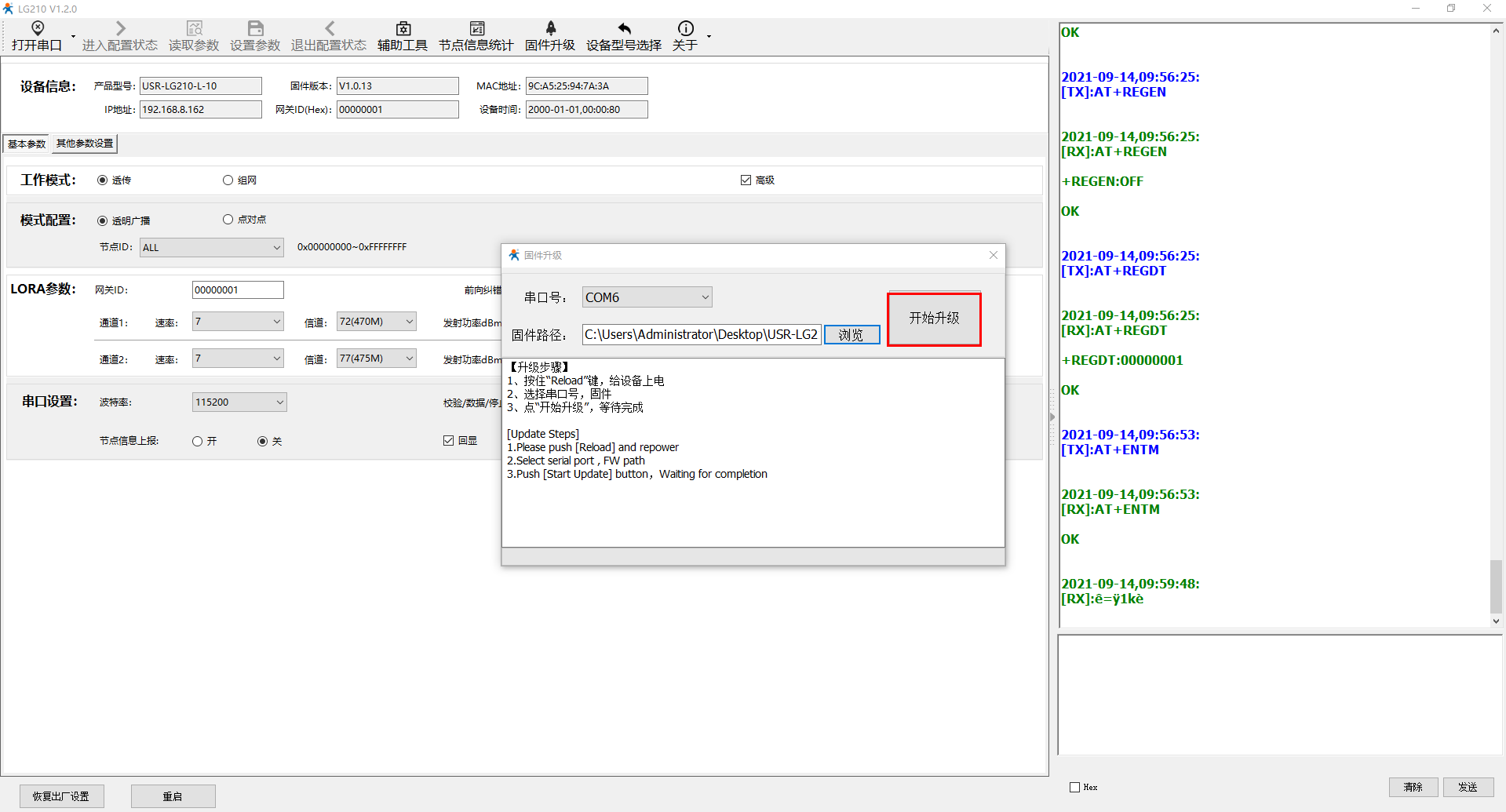

5、固件升級：

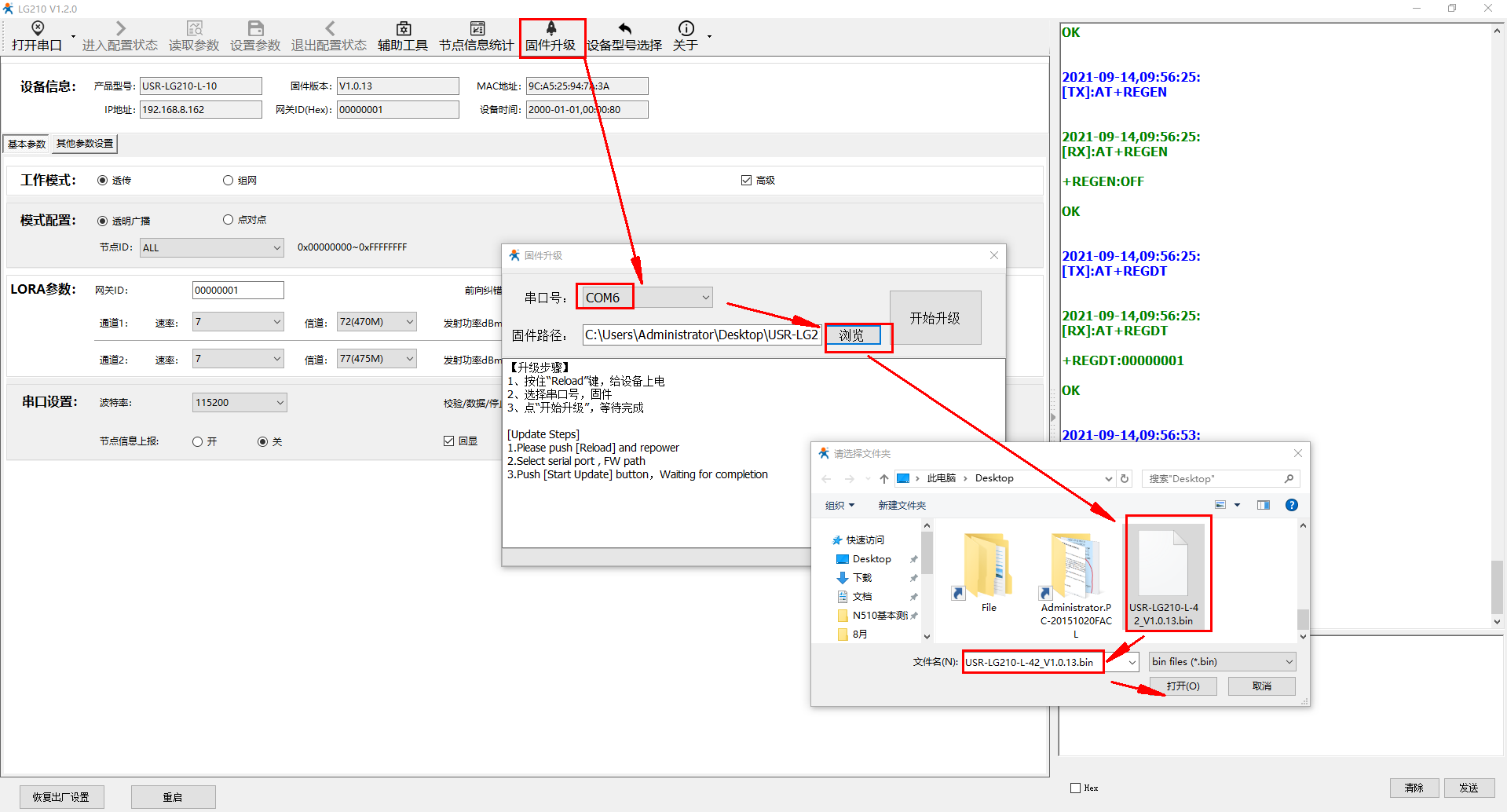

（1）打開集中器配套設置軟件，選擇“固件升級”功能。選擇串口號，升級的固件路徑。

（2） 確保集中器處于斷電狀態。

（3）使用尖狀物按住集中器“Reload”按鍵，給集中器供電，隨即松開按鍵，此時，集中器 Work 燈常亮且 LoRa1 燈以 1S 間隔閃爍，集中器進入升級模式。

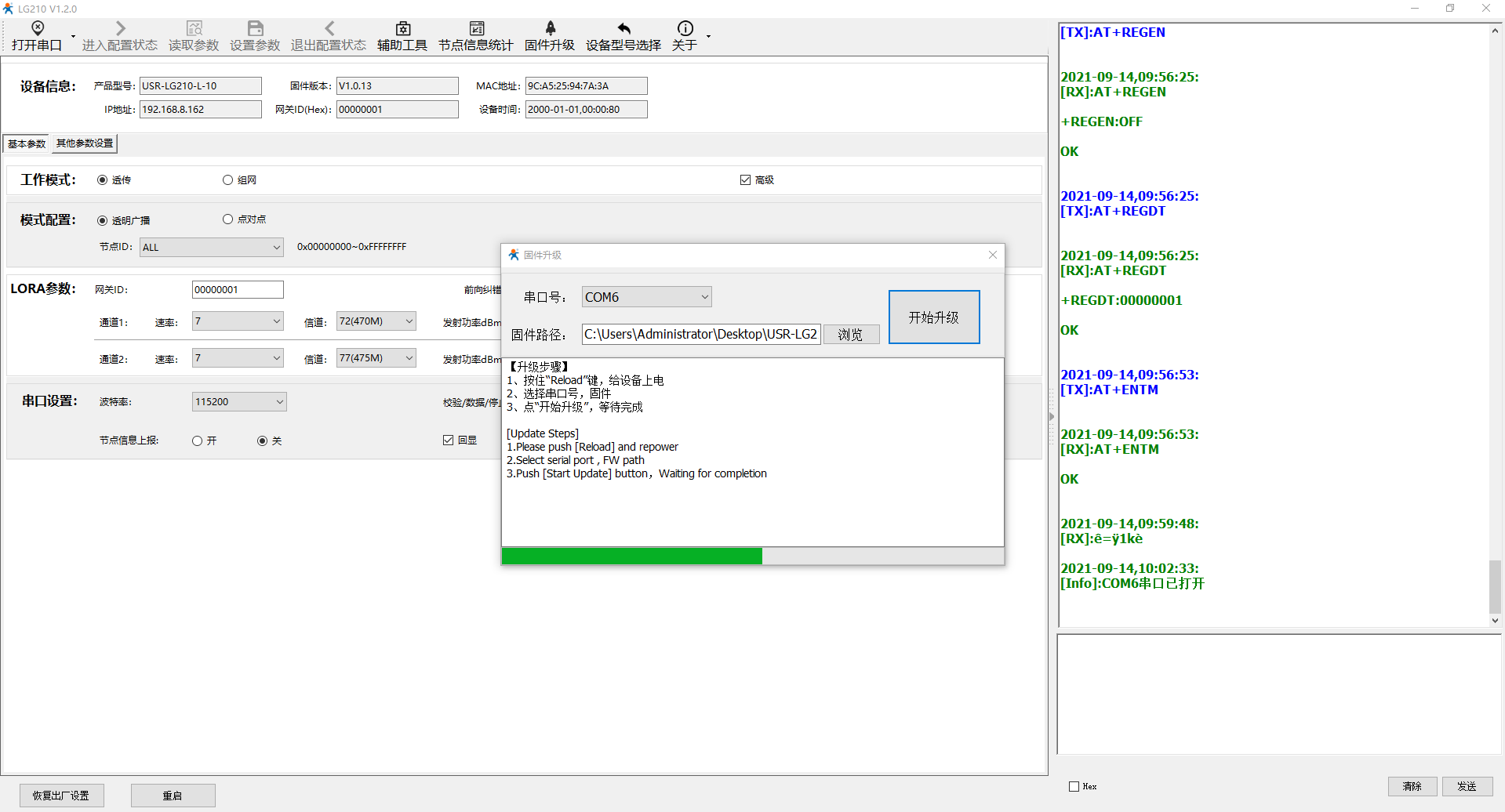

（4）點擊“開始升級”按鈕后，升級界面會顯示相應的升級進度條，集中器的 LoRa2 燈跟隨數據交互閃爍。

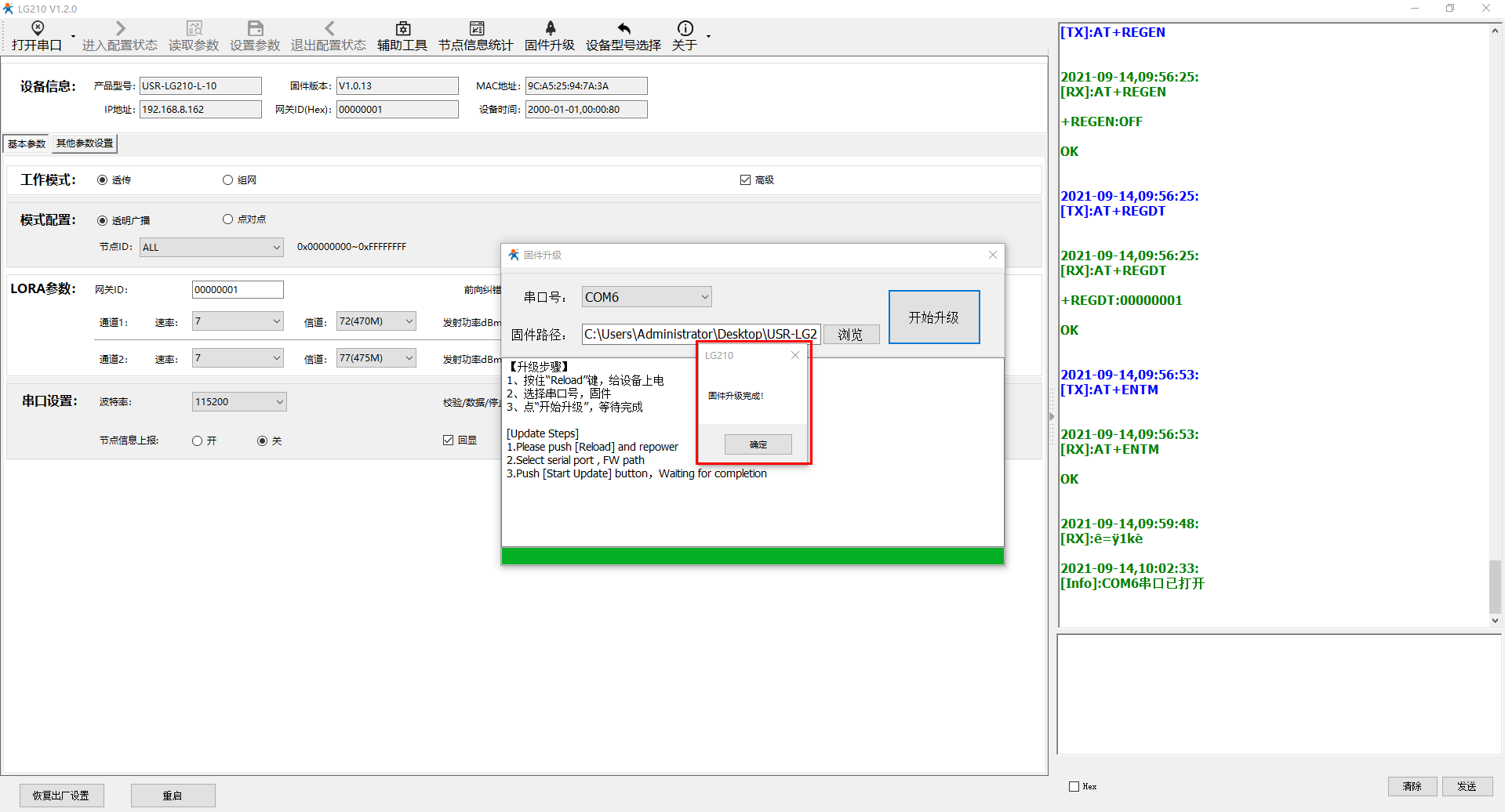

（6）升級完成后，設置軟件升級界面彈出“固件升級完成！”提示，完成固件升級。 注：升級過程中不要對集中器有任何操作，保證232 串口連接正常即可，以免升級失敗。

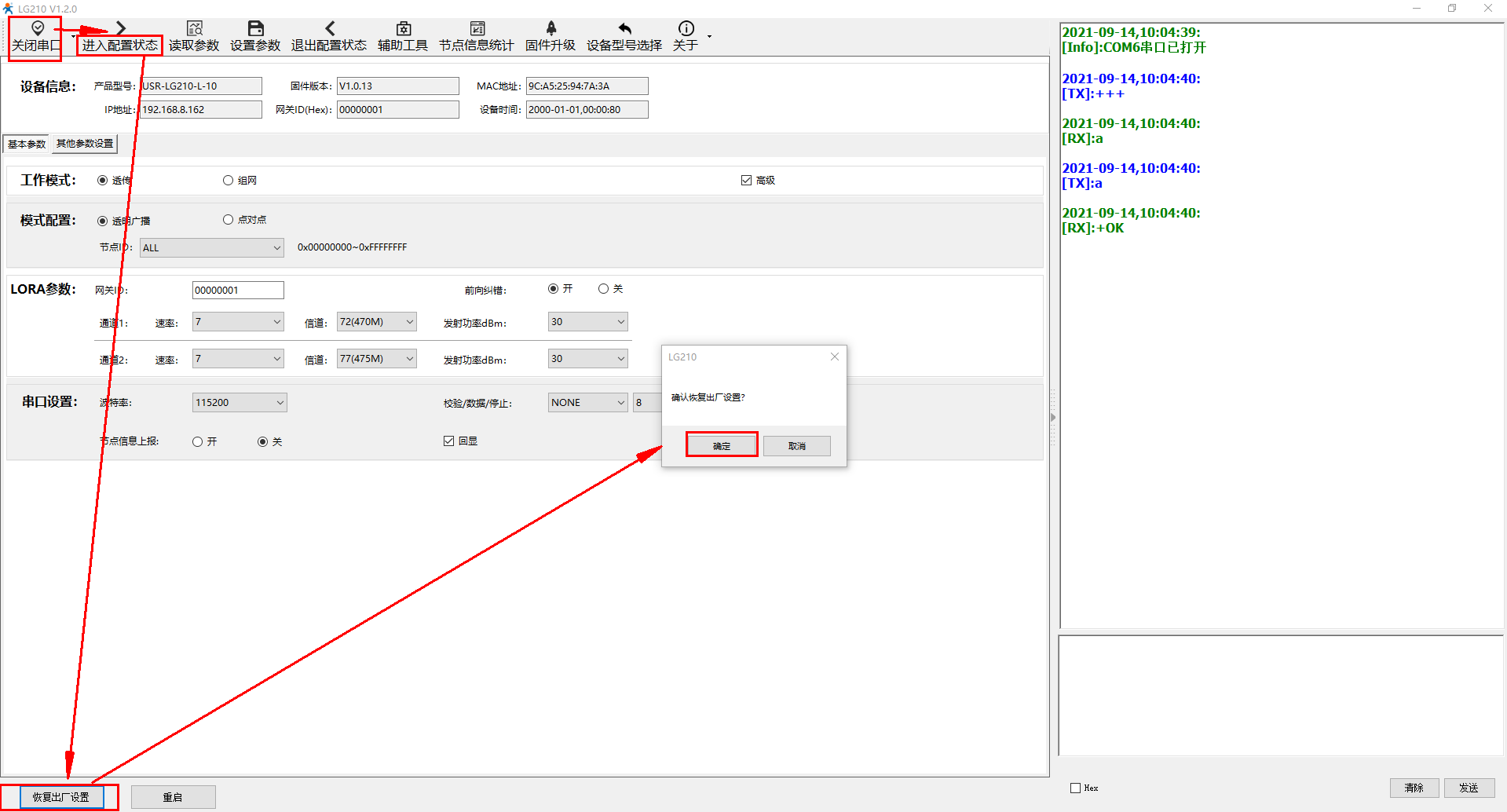

6、恢復出廠值：

升級完成，USR-LG210-L使用設置軟件，打開串口，點擊進入配置狀態，點擊恢復出廠值。進行恢復出廠值設置，恢復出廠值成功后，可以對USR-LG210-L進行參數設置。
