WH-L101-L-H20點對點定點模式示例

一、資料下載：

1、WH-L101-L-H20點對點協議說明書：http://www.ggxxsw.cn/Download/1115.html

2、WH-L101-L-H20 設置軟件：lora模塊的設置軟件-下載中心-濟南有人物聯網技術有限公司官網 (usr.cn)

3、WH-L101-L-H20硬件設計手冊：http://www.ggxxsw.cn/Download/1116.html

4、WH-L101-L-H20 封裝庫 http://www.ggxxsw.cn/Download/1117.html

5、WH-L10X-EVK評估板 http://www.ggxxsw.cn/Product/238.html

6、USR-TCP232-TEST串口網絡調試助手：http://www.ggxxsw.cn/Product/78.html

二、硬件連接：

1、需要準備的物品：

WH-L101-L-H20 2個模塊

WH-L10X-EVK評估板 2個

LORA天線 2條

USR-RS232 串口線 2條

12V電源適配器 2個

筆記本電腦 1臺

2、硬件連接：

本次透?jìng)鲾?shù)據測試，模塊用有人的評估板。

第一步：將2個WH-L101-L-H20焊接到2個WH-L10X-EVK評估板上，接好LORA天線。

第二步：第1個WH-L101-L-H20底板 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。第2個WH-L101-L-H20底板 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。

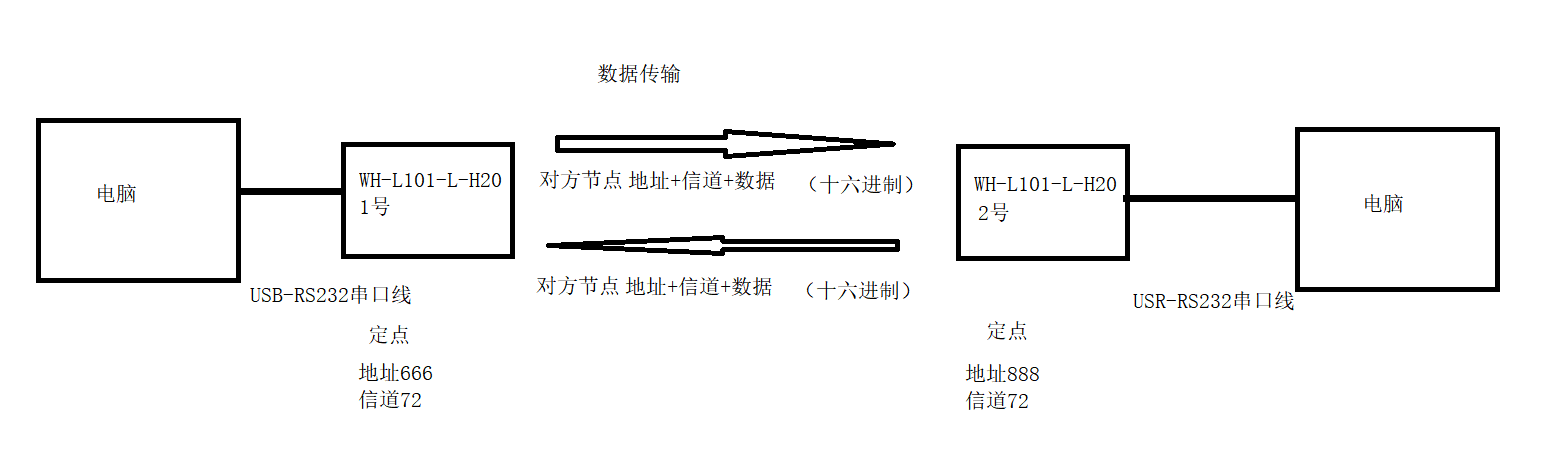

連接框圖如下：

三、準備工作：

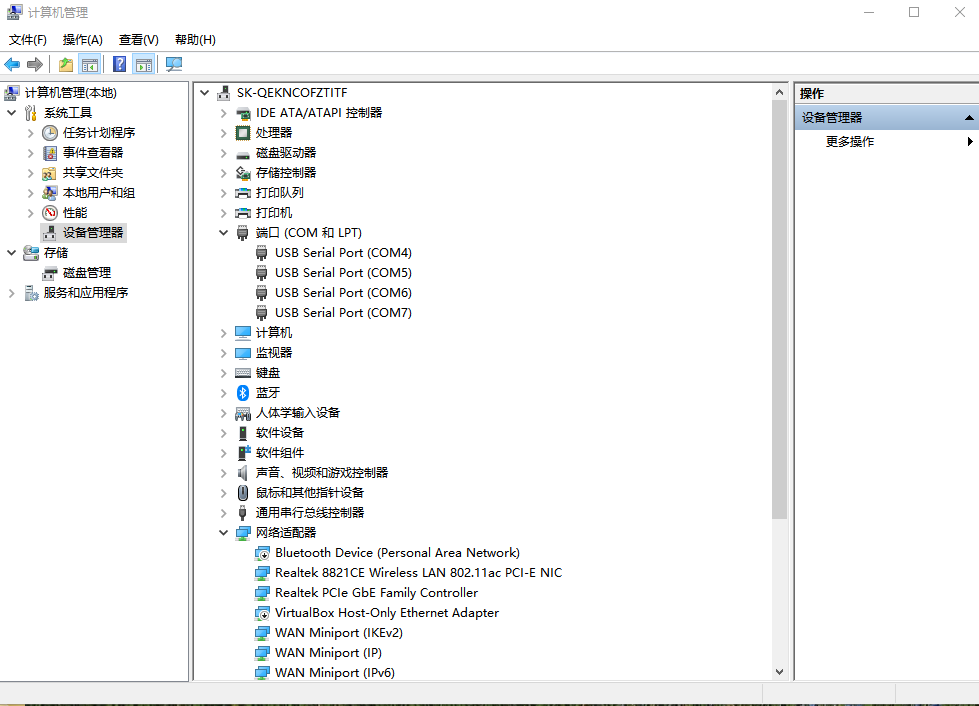

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接2個WH-L101-L-H20的USB-RS232串口線COM口號。

四、WH-L101-L-H20參數設置：

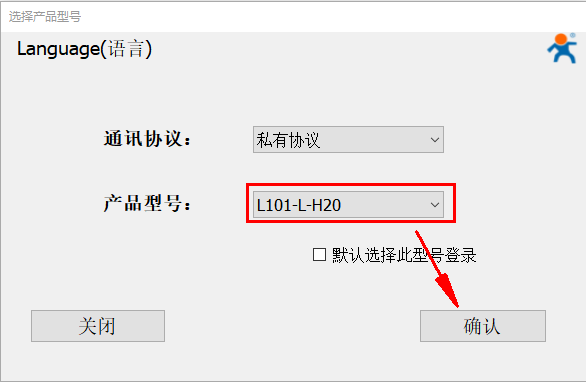

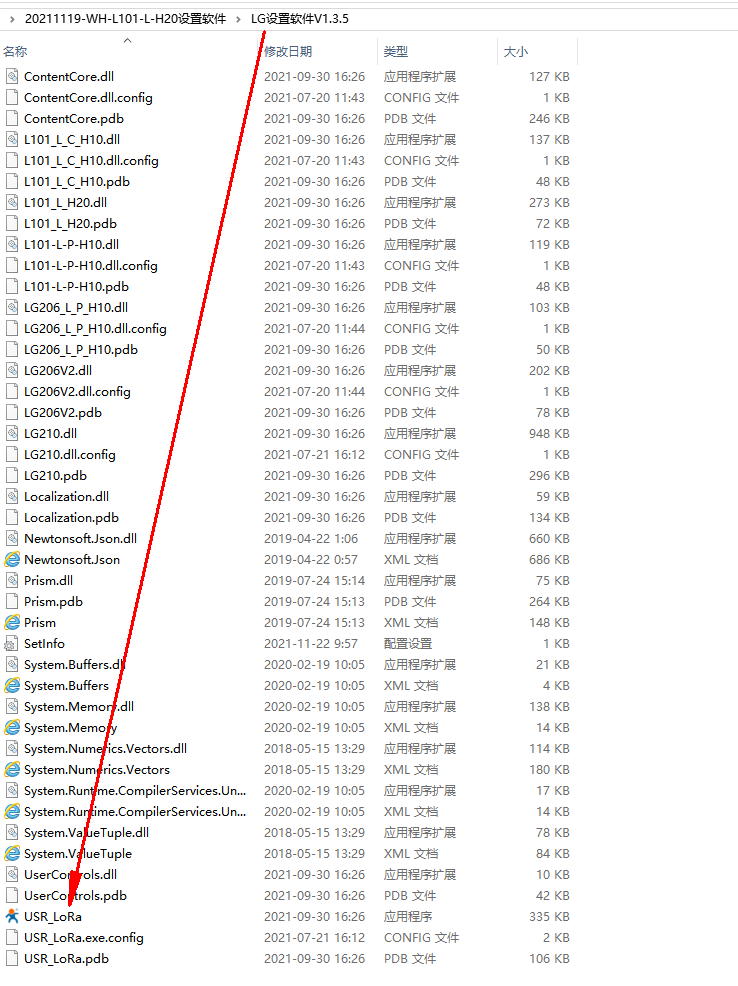

電腦打開WH-L101-L-H20的設置軟件，型號選擇L101-L-H20。

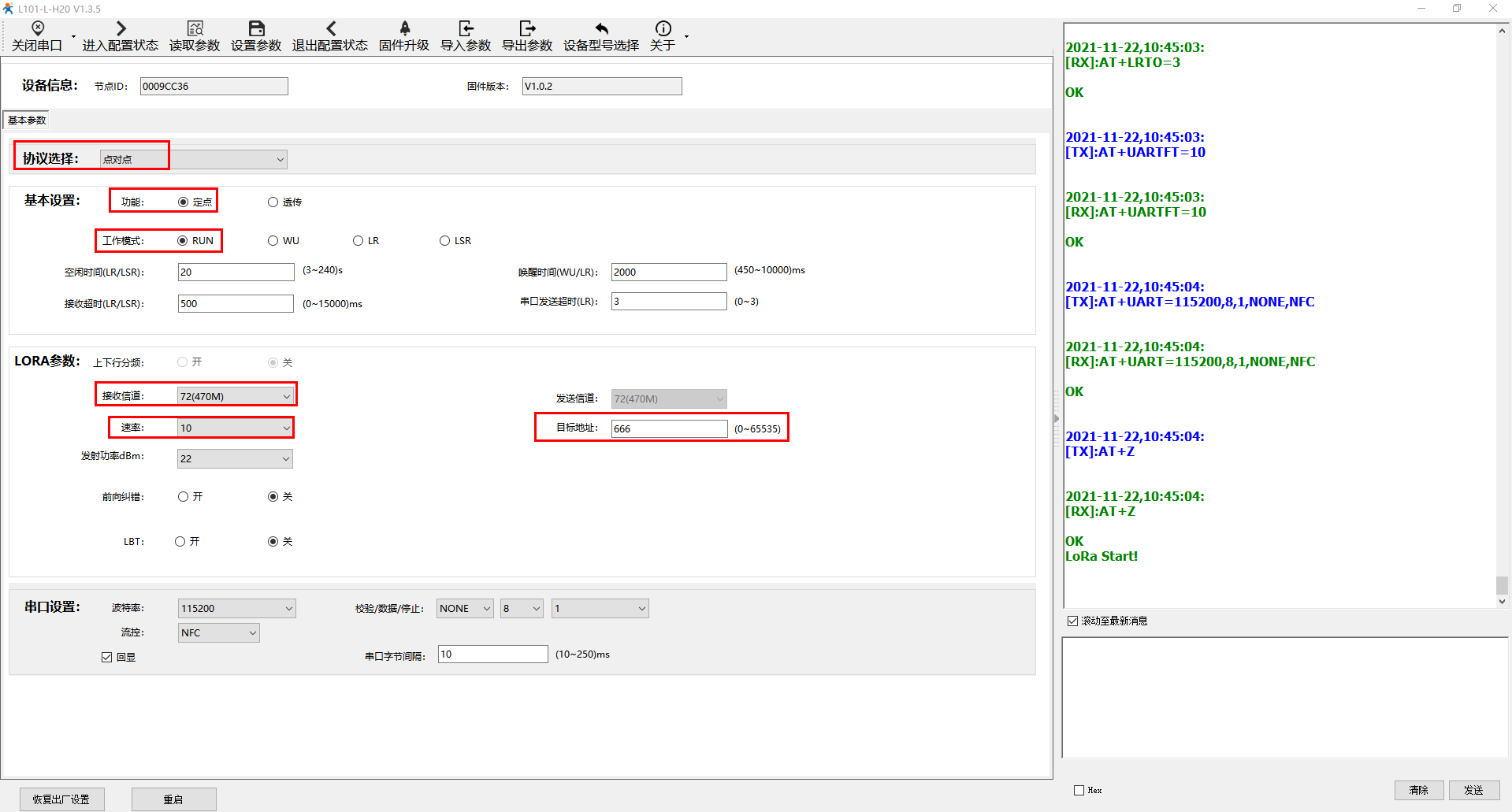

1、第1個WH-L101-L-H20參數設置：

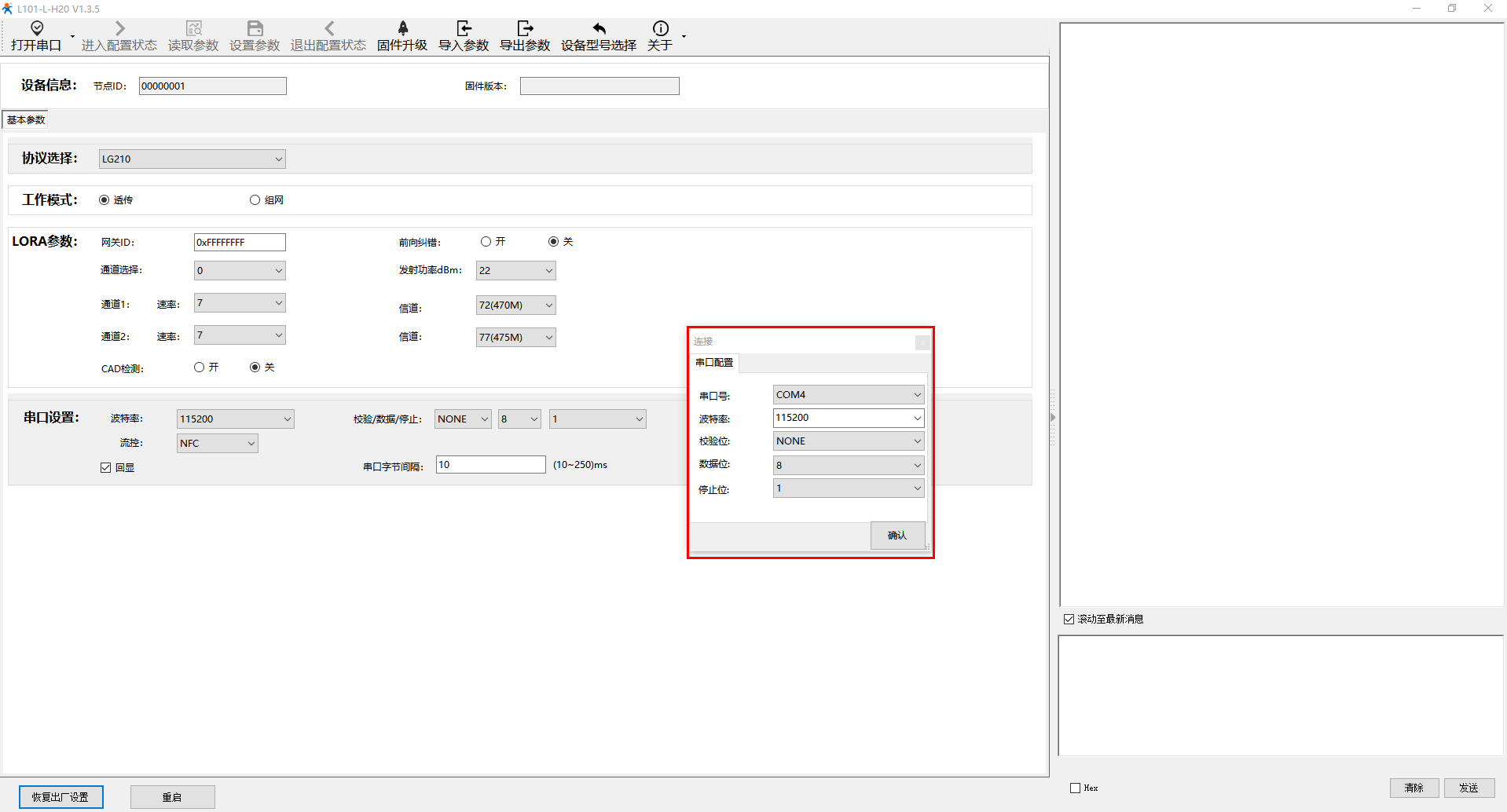

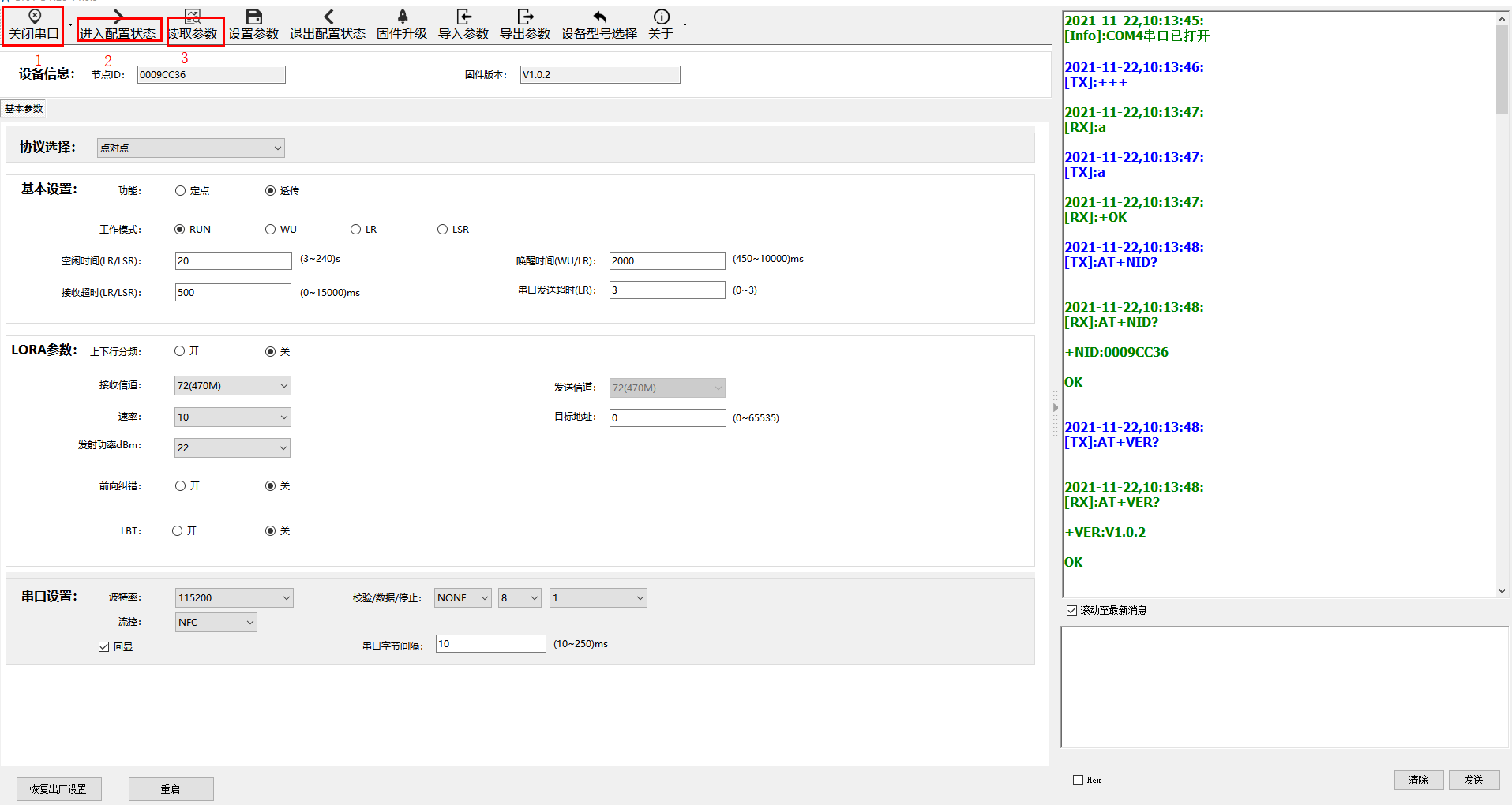

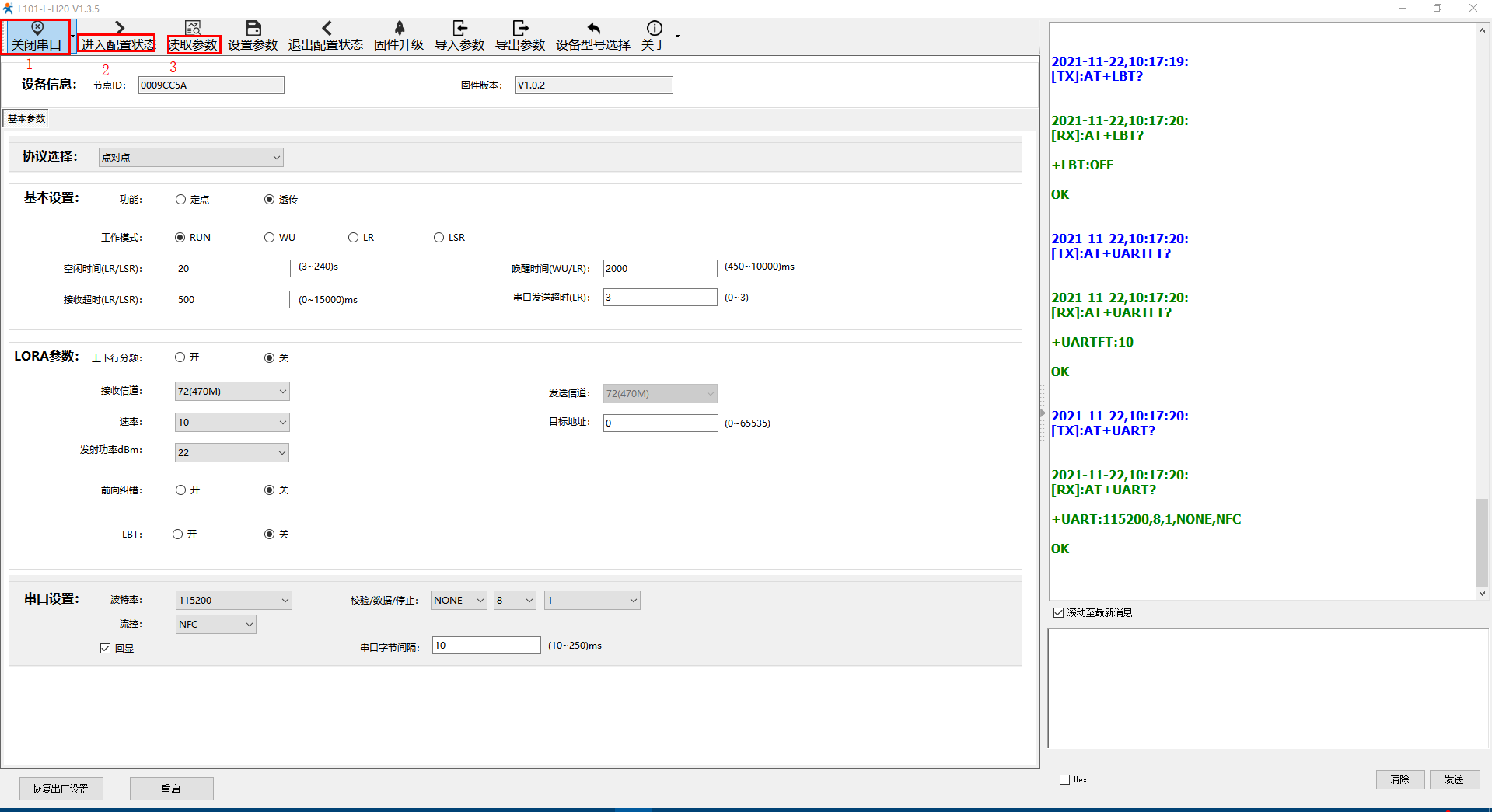

上電第一次，用默認串口參數打開串口COM4，點擊進入配置狀態，讀取參數。然后設置定點功能，信道72，速率10，目標地址666。最后點擊設置參數。

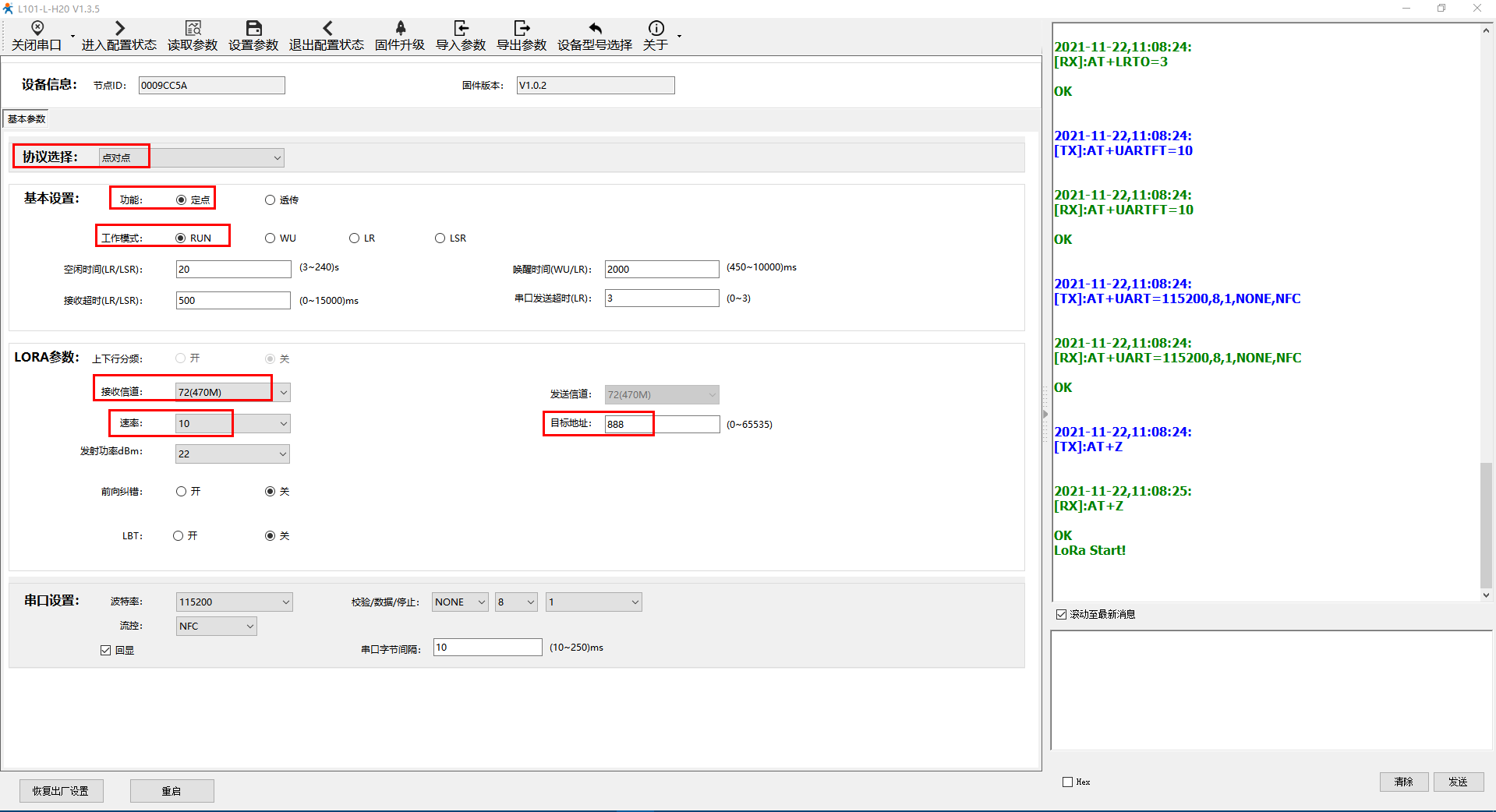

2、第2個WH-L101-L-H20參數設置：

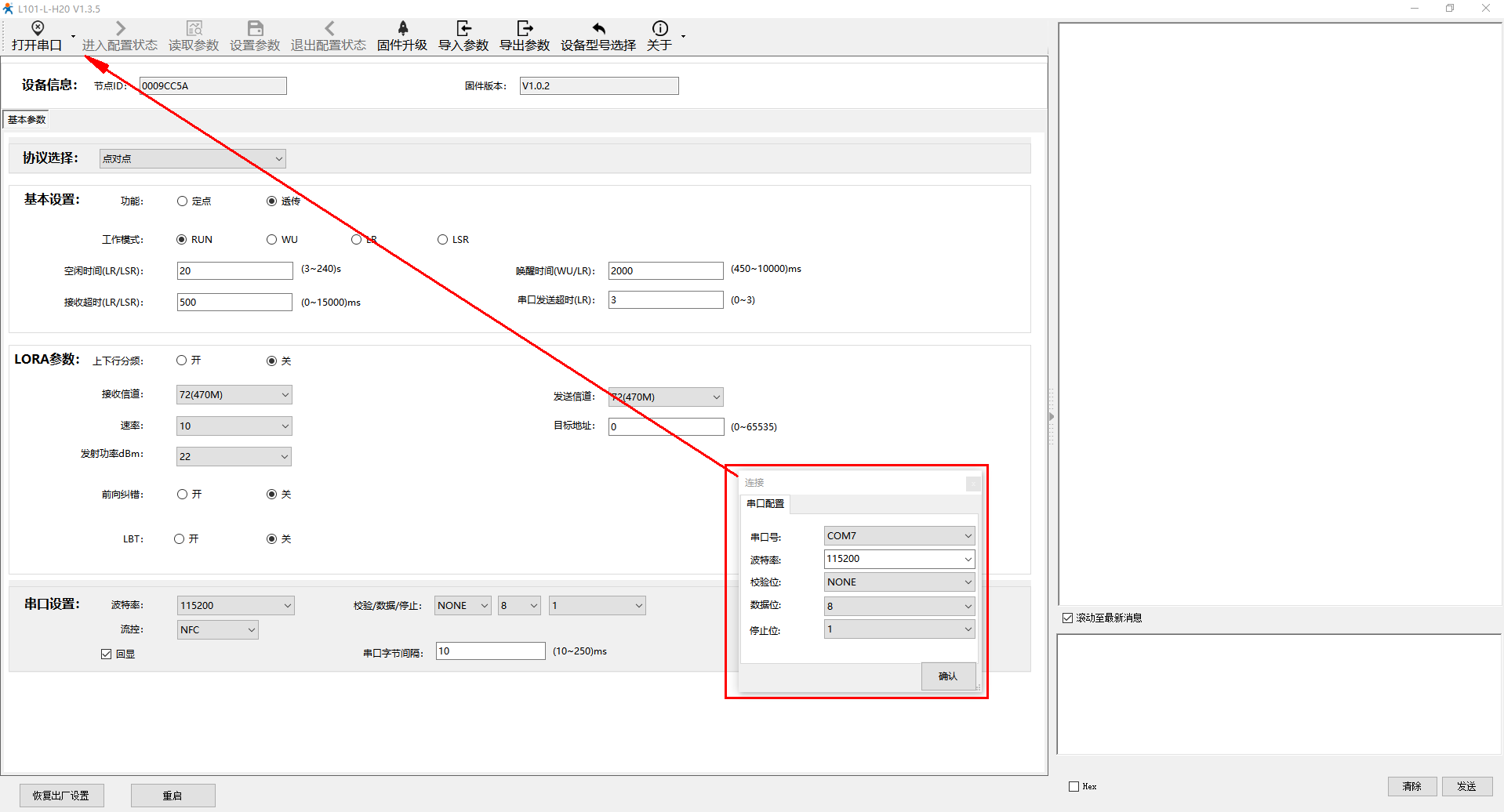

第一次上電，用默認串口參數打開串口COM7，點擊進入配置狀態，讀取參數。然后設置定點功能，信道72，速率10，目標地址888。最后點擊設置參數。

五、透?jìng)鲾?shù)據測試:

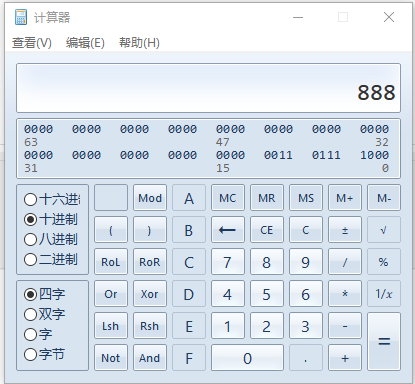

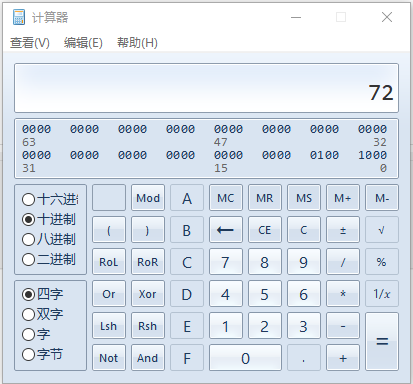

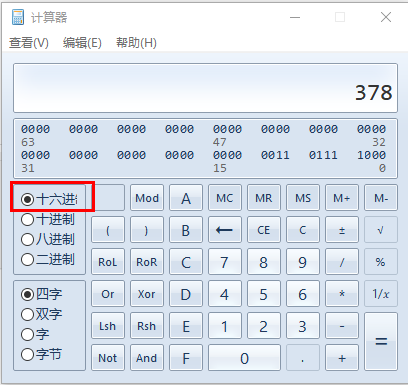

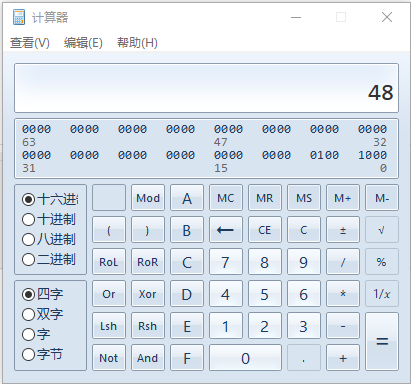

電腦打開2個USR-TCP232-TEST串口軟件，打開對應2個WH-L101-L-H20的USB-RS232串口線COM口號，用計算機將十進制888和72轉十六進制。

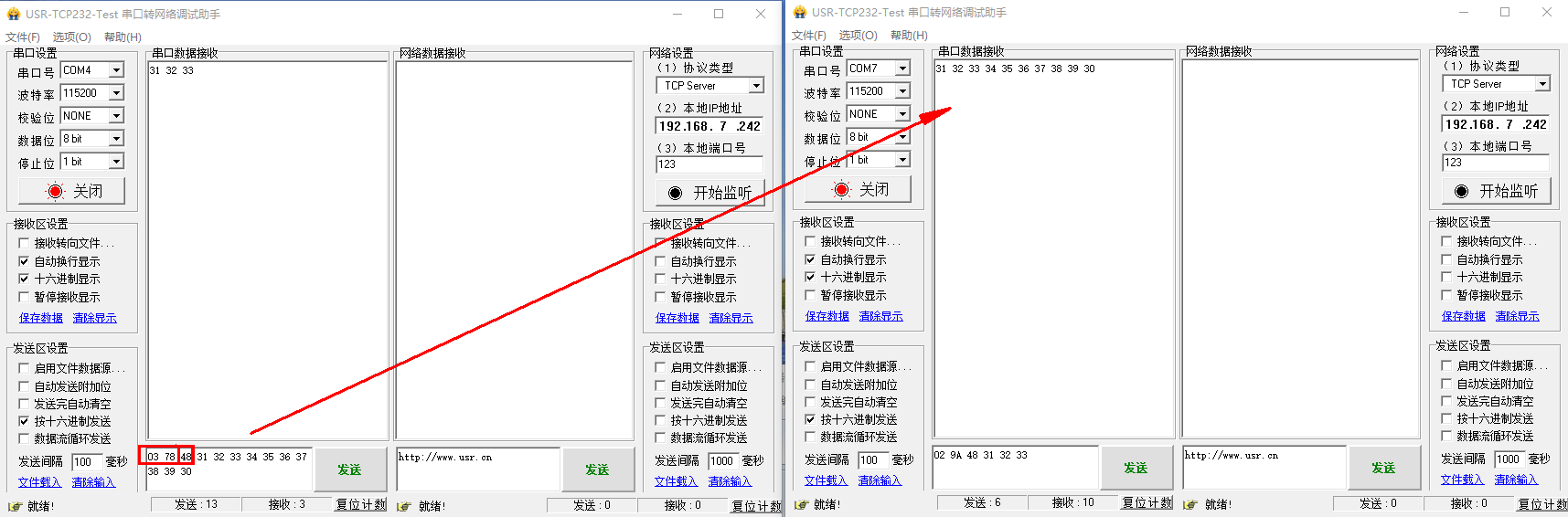

第一個串口助手，勾選十六進制發送數據，數據內容為：目標地址+信道+數據。

第二個串口助手勾選十六進制接收，接收數據31 32 33 34 35 36 37 38 39 30。
