WH-L101-L-H20和USR-LG210組網模式組網透傳固定ID示例
一、資料下載：
1、WH-L101-L-H20網關協議說明書：http://www.ggxxsw.cn/Download/1114.html
2、WH-L101-L-H20 設置軟件：lora模塊的設置軟件-下載中心-濟南有人物聯網技術有限公司官網 (usr.cn)
3、WH-L101-L-H20硬件設計手冊：http://www.ggxxsw.cn/Download/1116.html
4、WH-L101-L-H20 封裝庫 http://www.ggxxsw.cn/Download/1117.html
5、WH-L10X-EVK評估板 http://www.ggxxsw.cn/Product/238.html
6、USR-TCP232-TEST串口網絡調試助手：http://www.ggxxsw.cn/Product/78.html
7、USR-LG210-L說明書：http://www.ggxxsw.cn/Download/398.html
8、USR-LG210-L 設置軟件：http://www.ggxxsw.cn/Download/953.html
二、硬件連接：
1、需要準備的物品：
WH-L101-L-H20 1個模塊
WH-L10X-EVK評估板 1個
USR-LG210 1個
USR-RS232 串口線 2條
12V電源適配器 2個
筆記本電腦 1臺
2、硬件連接：
本次透傳數據測試，模塊用有人的評估板。
第一步：將1個WH-L101-L-H20焊接到1個WH-L10X-EVK評估板上，接好LORA天線。
第二步：WH-L101-L-H20底板 的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。USR-LG210的232串口接USB-RS232串口線接電腦，然后接12V電源適配上電。

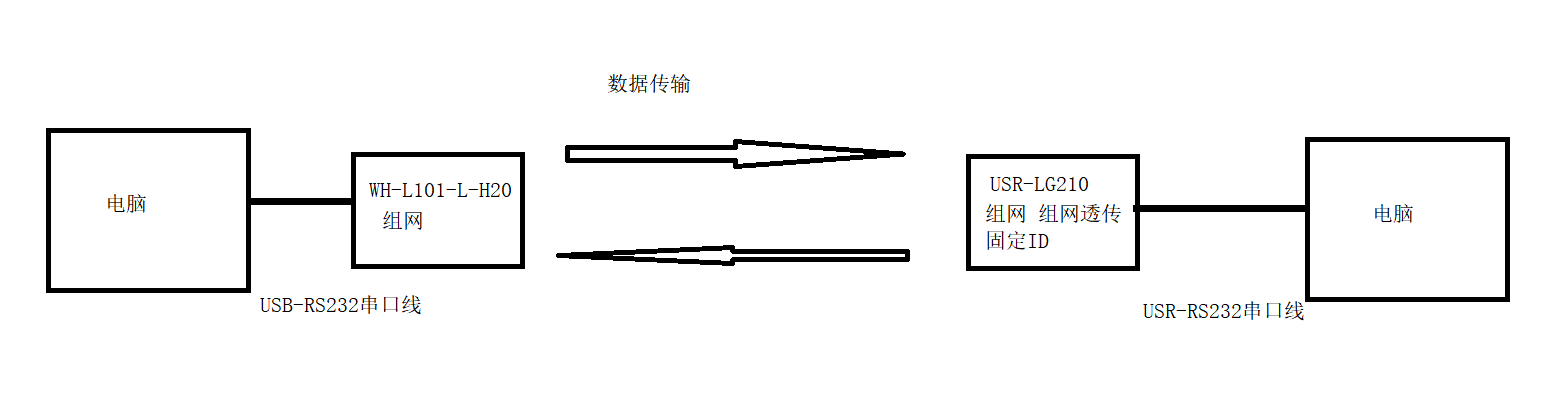

連接框圖如下：
三、準備工作：

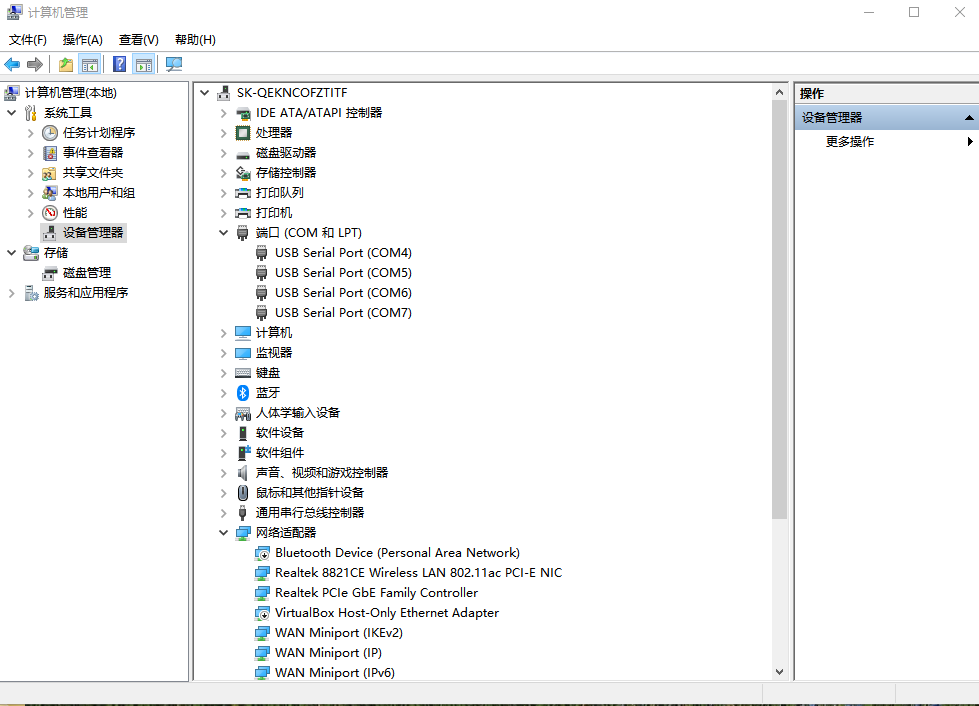

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-L101-L-H20和USR-LG210的USB-RS232串口線COM口號。

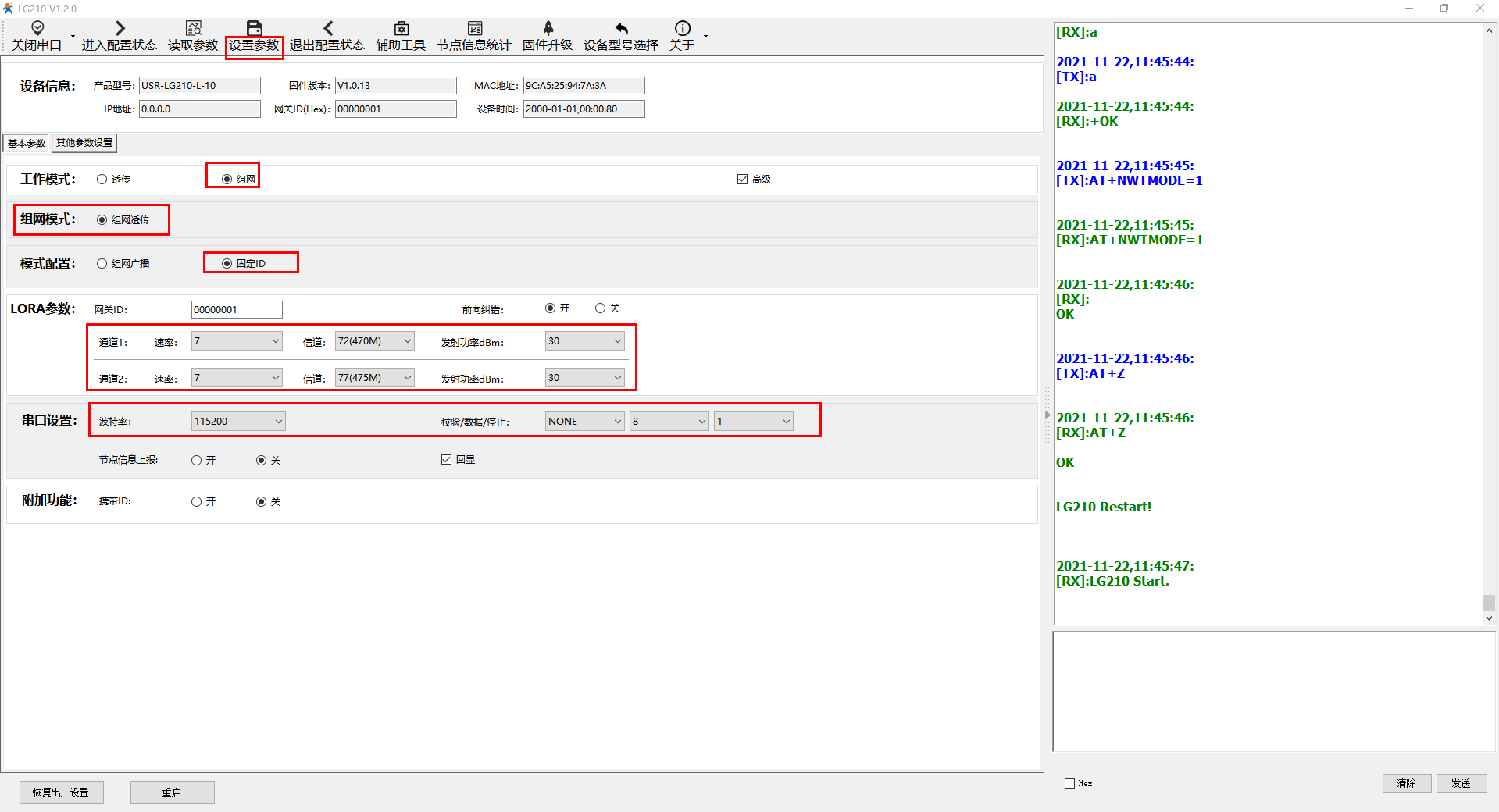

四、USR-LG210參數設置：

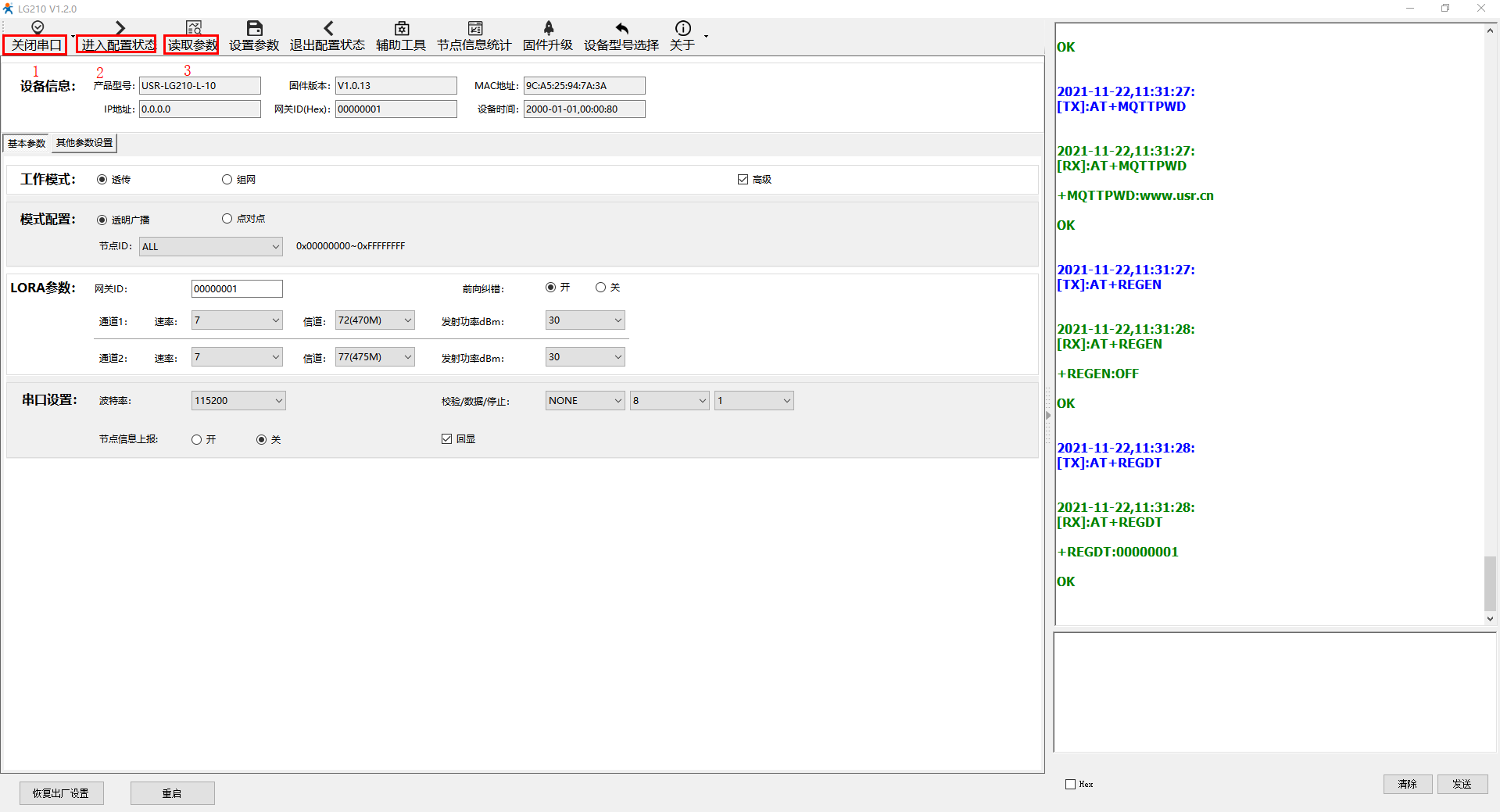

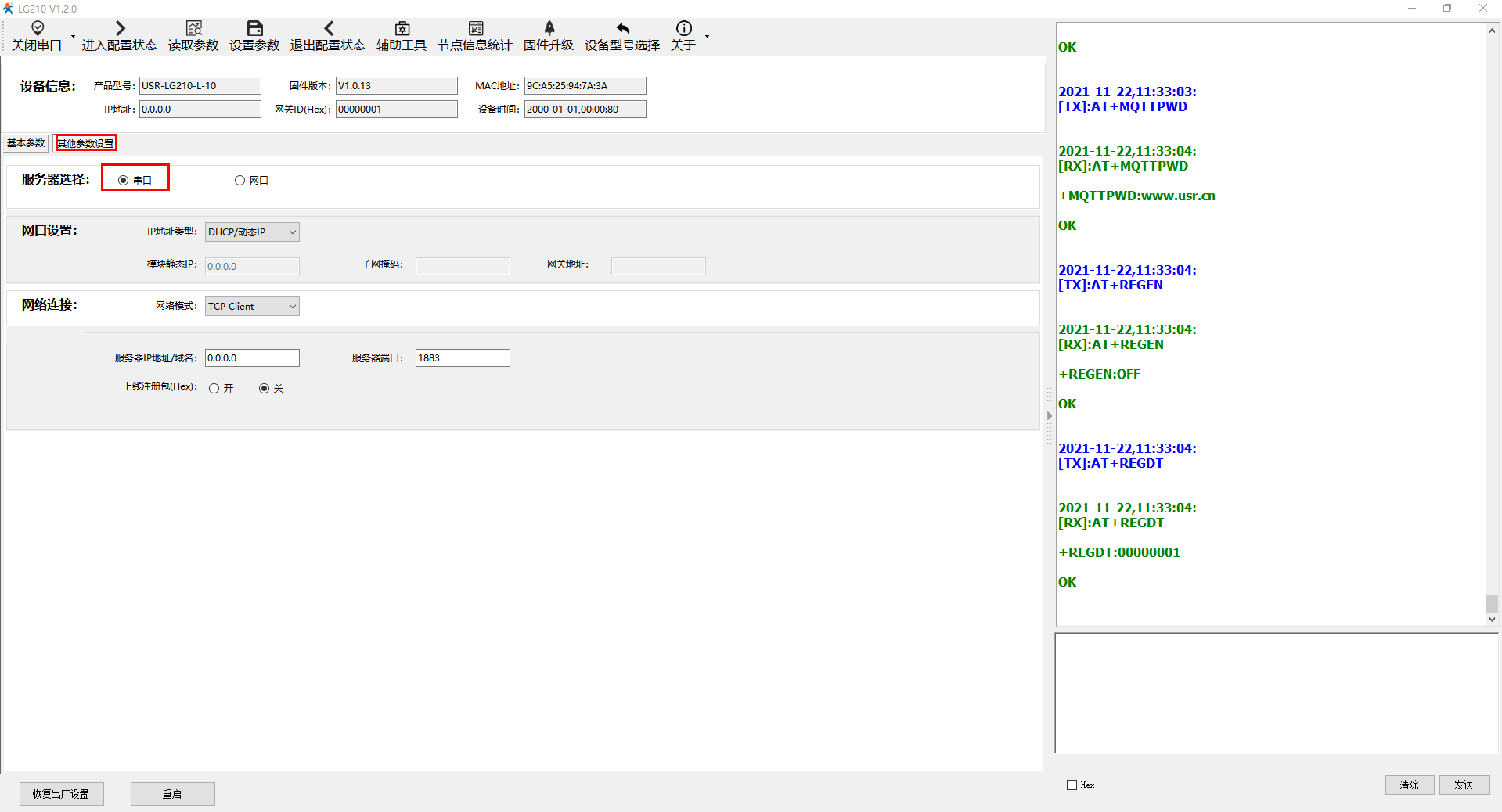

1、電腦打開USR-LG210的設置軟件，打開串口，點擊進入配置狀態，讀取參數。
2、其他參數設置，選擇串口。
3、設置參數;
工作模式：組網
組網模式：組網透傳
模式配置：固定ID
網關ID：00000001
通道1：速率7信道72，通道2：速率7信道77
串口設置默認。
最后點擊設置參數。
五、WH-L101-L-H20參數設置：

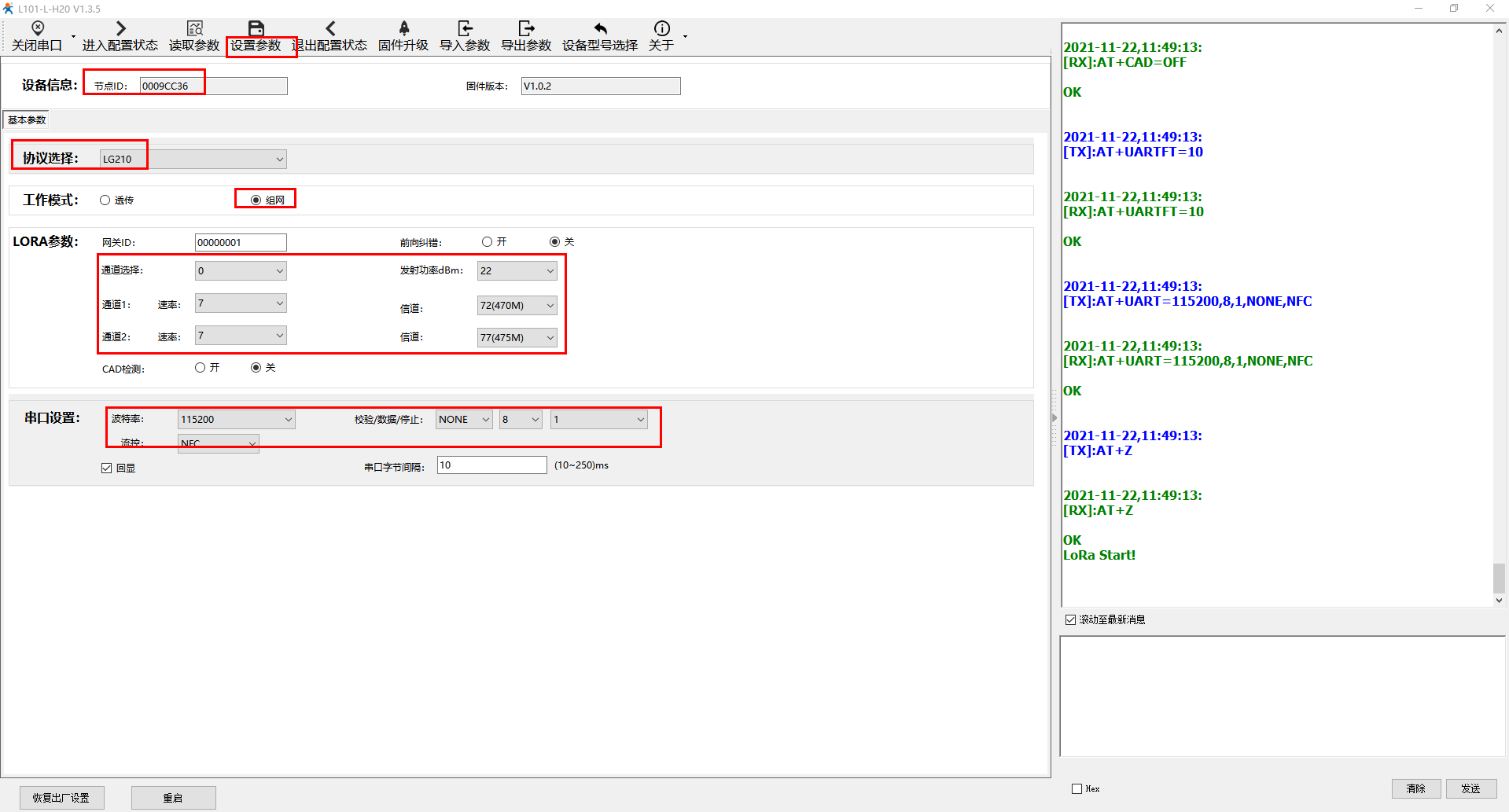

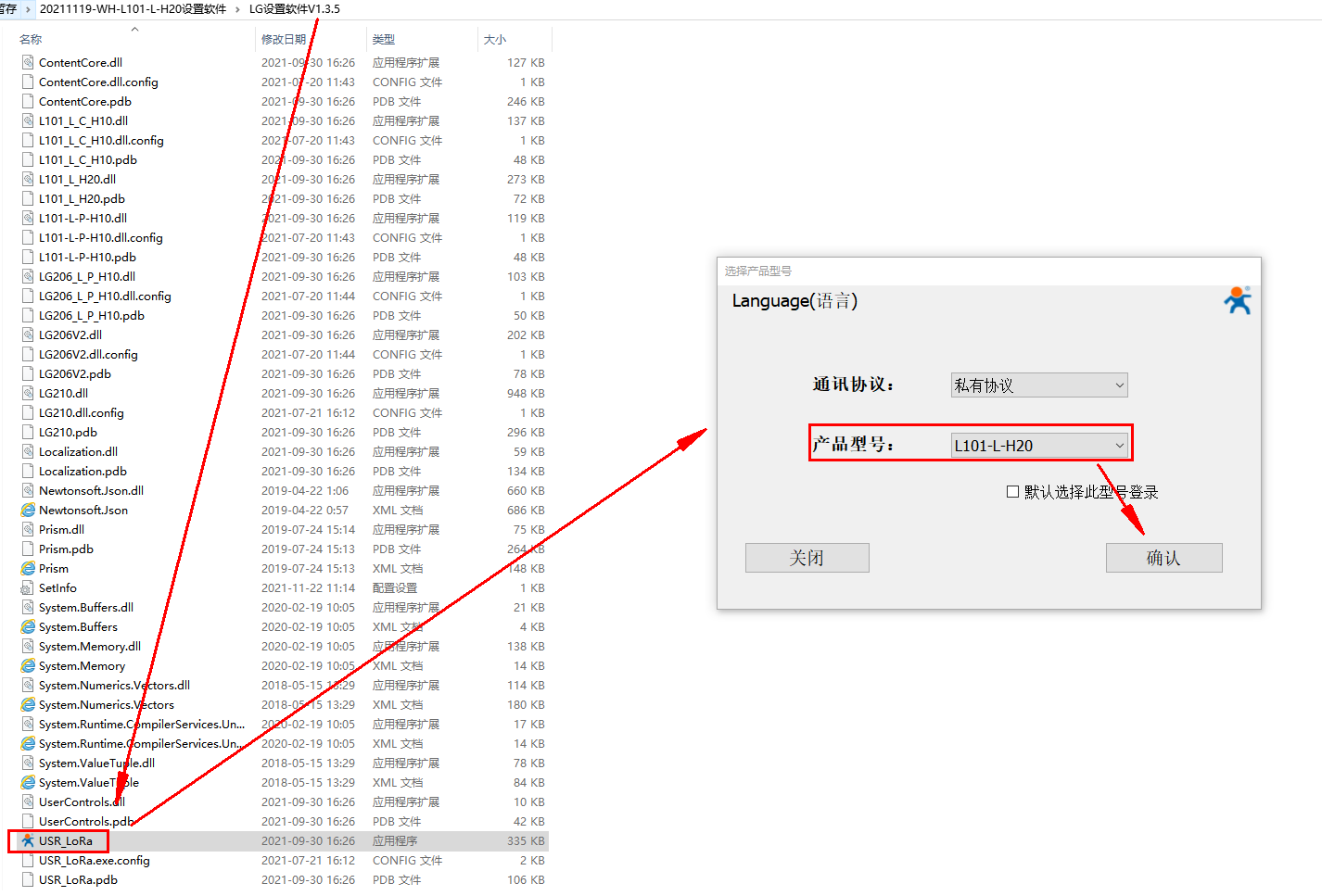

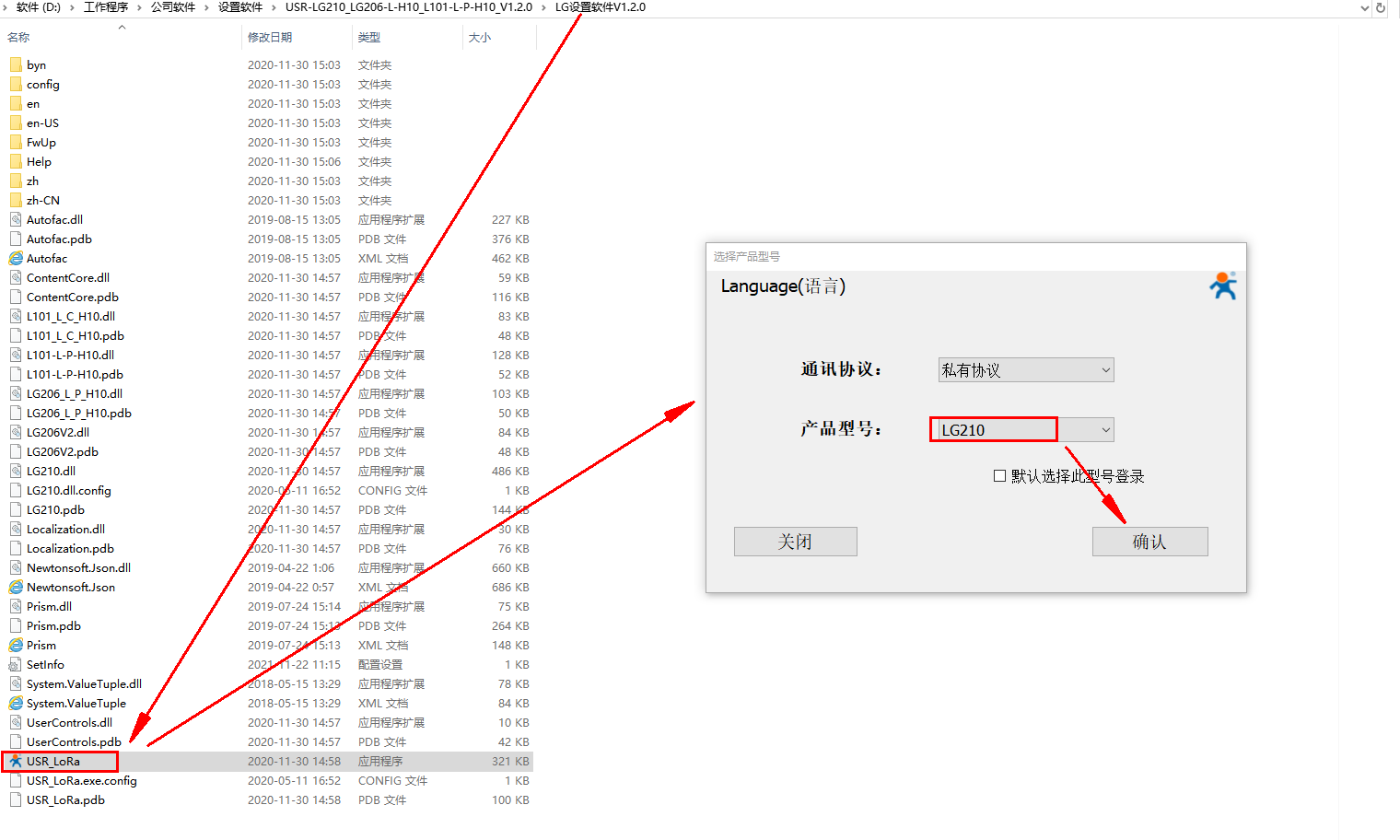

1、電腦打開WH-L101-L-H20的設置軟件，型號選擇L101-L-H20。

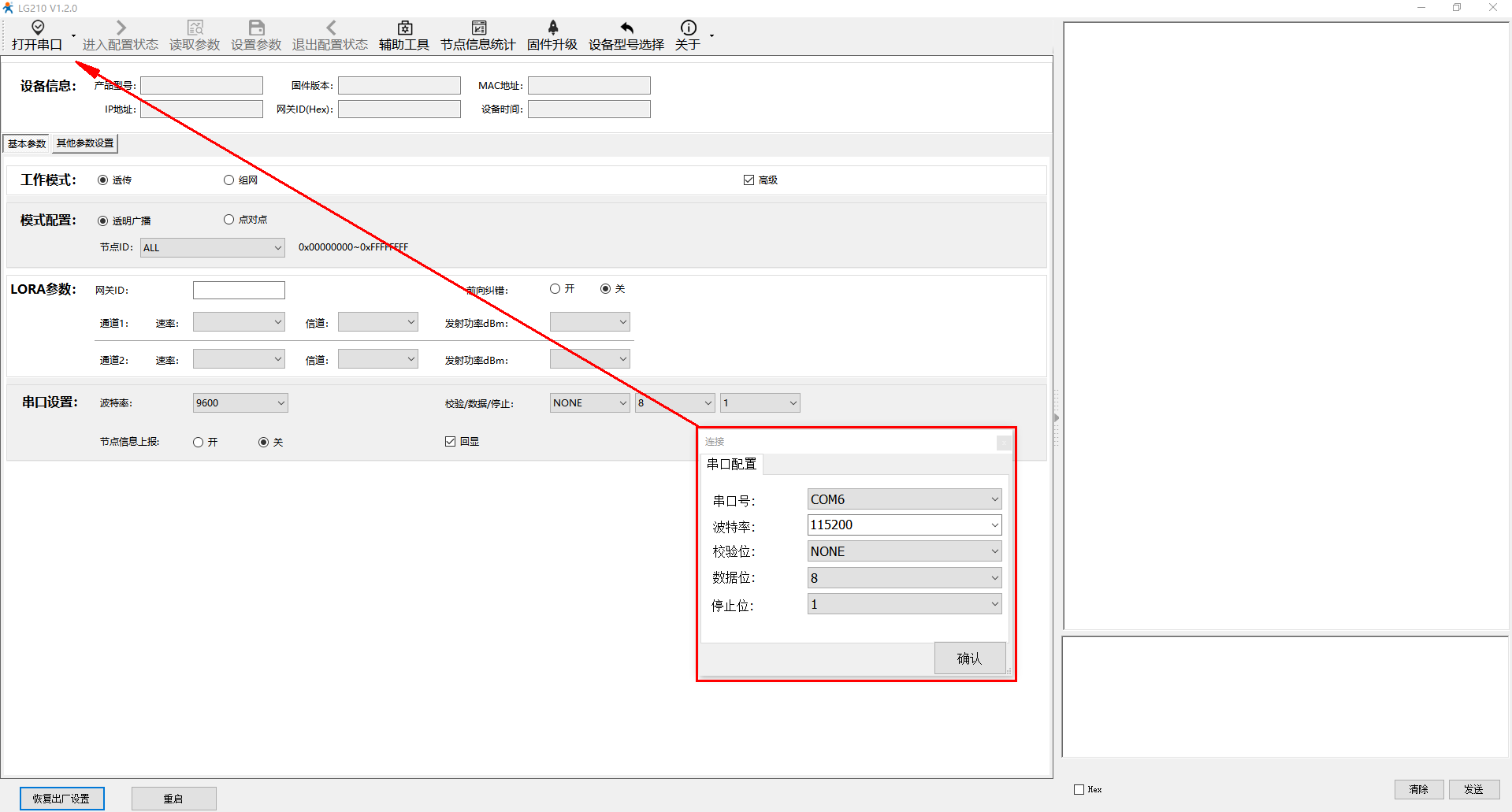

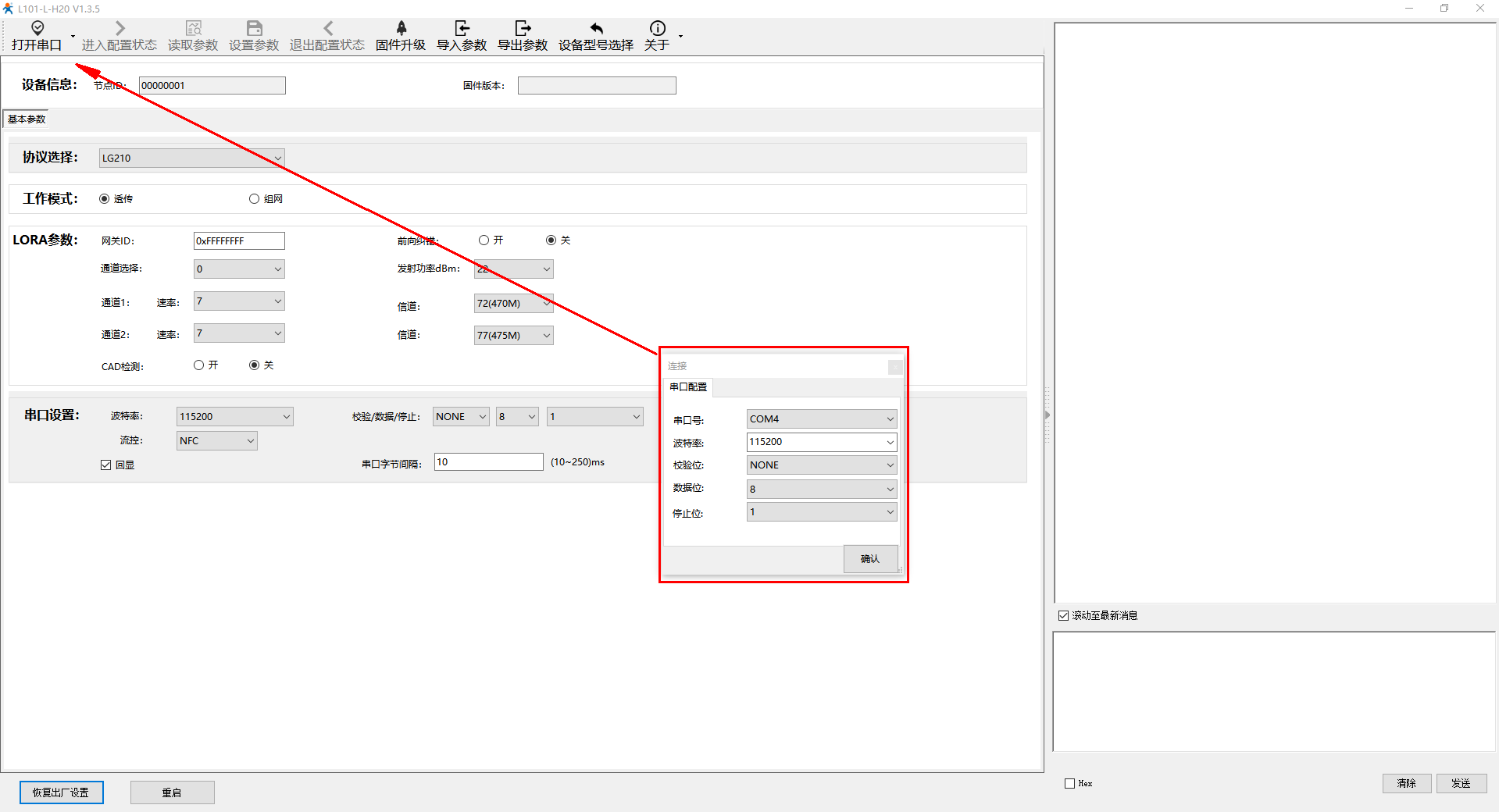

2、用默認串口參數打開串口COM4，點擊進入配置狀態，讀取參數。

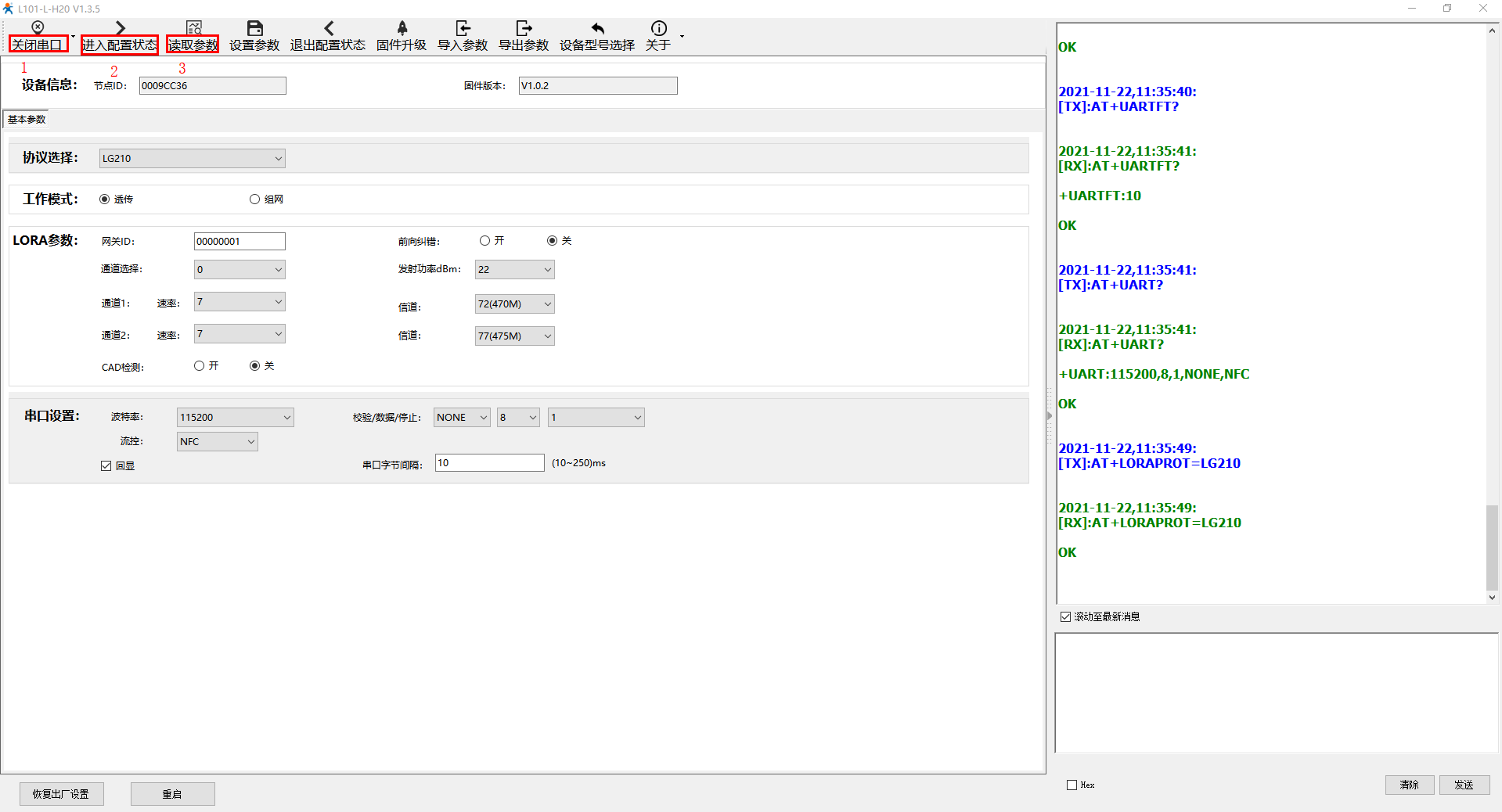

3、設置參數：
協議選擇：LG210
工作模式：組網
網關ID：00000001
通道選擇：0
通道1：速率7信道72，通道2：速率7信道77
串口設置默認
最后點擊設置參數。
六、透傳數據測試:

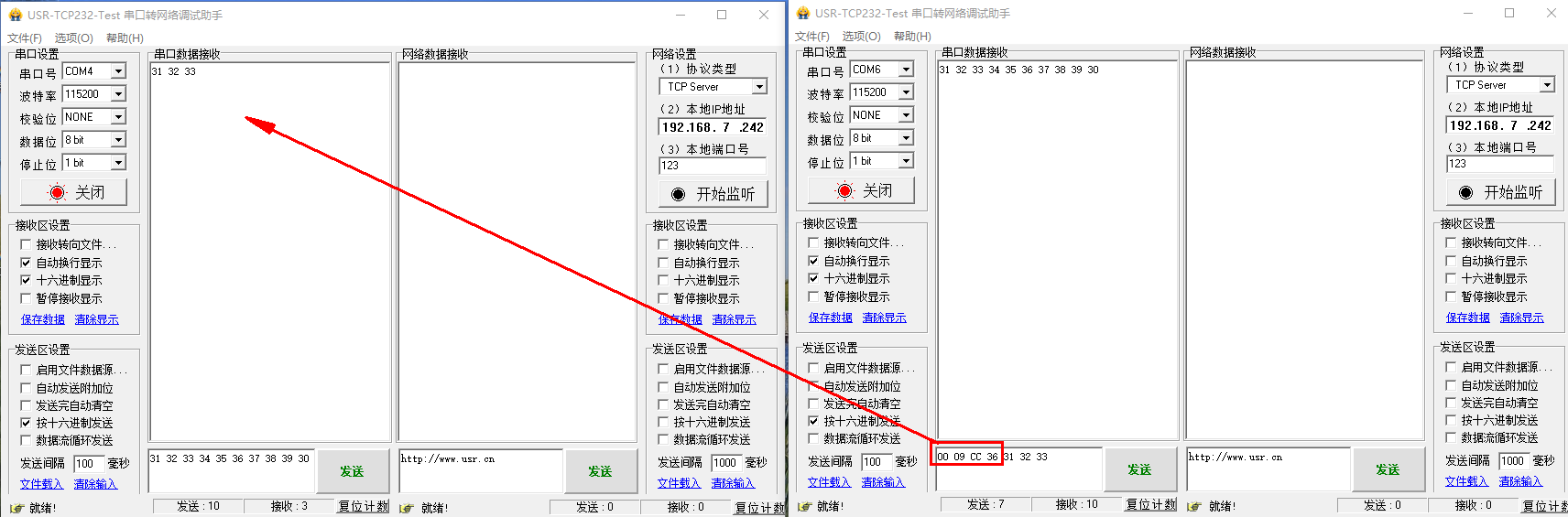

電腦打開2個USR-TCP232-TEST串口軟件，打開對應WH-L101-L-H20和USR-LG210的USB-RS232串口線COM口號，USR-LG210串口發送十六進制數據，數據前面帶節點ID，WH-L101-L-H20串口接收十六進制數據。這樣USR-LG210可以指定向WH-L101-L-H20發送數據。
