WH-BLE105 透傳AT指令測試示例
2021-12-22

WH-BLE105透傳AT指令測試示例



一、資料下載

1、WH-BLE105說明書http://www.ggxxsw.cn/Download/1119.html

2、WH-BLE105封裝庫參考BLE103http://www.ggxxsw.cn/Download/653.html

3、WH-BLE105硬件設計手冊http://www.ggxxsw.cn/Download/1118.html

4、WH-BLE105評估板資料 http://www.ggxxsw.cn/Product/158.html

5、串口AT指令設置軟件http://www.ggxxsw.cn/Download/707.html

6、串口網絡助手下載連接http://www.ggxxsw.cn/Product/78.html

7、手機藍牙APP下載連接

測試軟件:USR低功耗藍牙調試助手

【安卓版調試助手】藍牙低功耗調試助手http://www.ggxxsw.cn/Download/285.html

IOS版調試助手】藍牙低功耗調試助手:http://www.ggxxsw.cn/Download/287.html





二、準備工作

1、WH-BLE105+測試底板  數量1

2、電源適配器 5V 數量1

3、USB-RS232串口線 數量1

4、手機 數量1

5、電腦 數量1

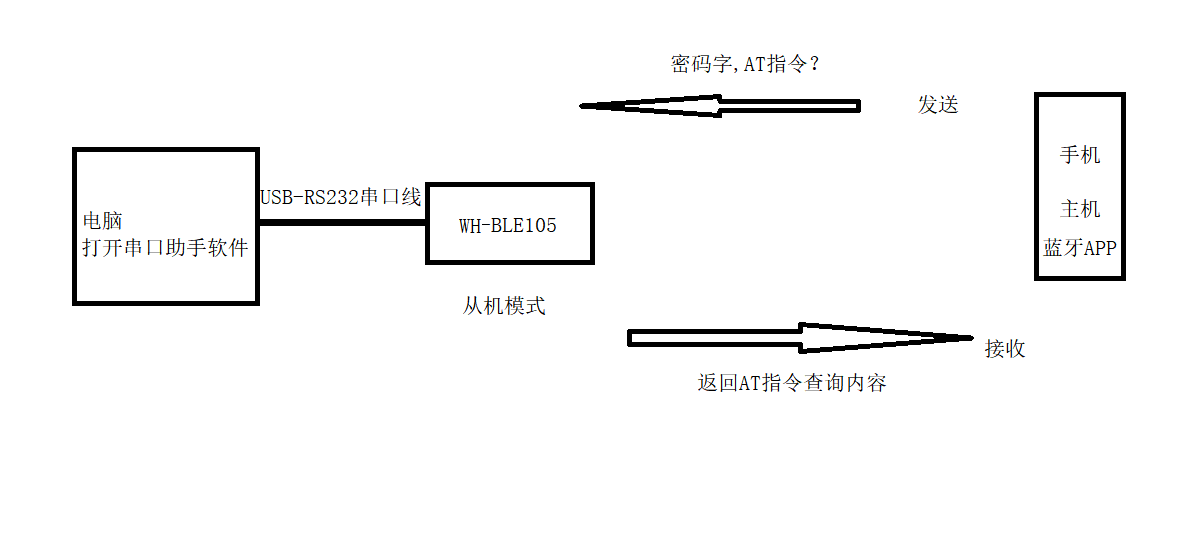

三、連接框圖





四、硬件連接和電腦設置

1、硬件連接:

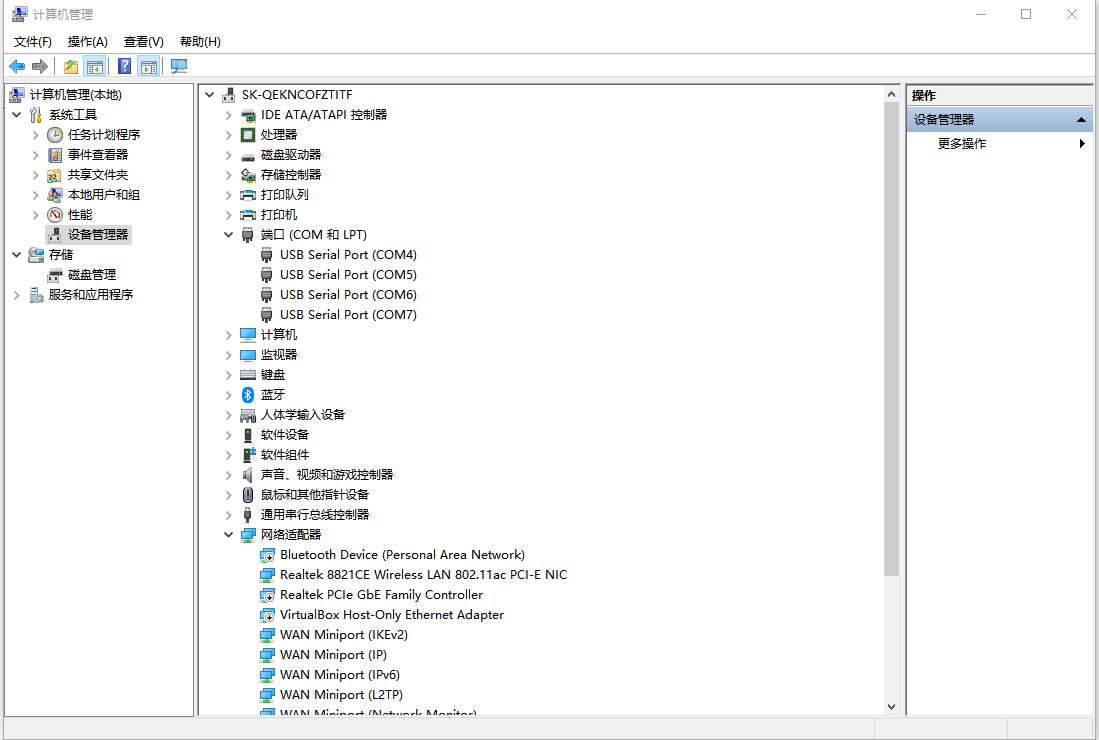

WH-BLE105焊在底板,底板5V供電,USB-RS232串口線接WH-BLE105底板的232串口,USB接電腦。電腦打開設備管理器,點開端口,確認USB-RS232串口線的COM口號。





2、電腦設置:

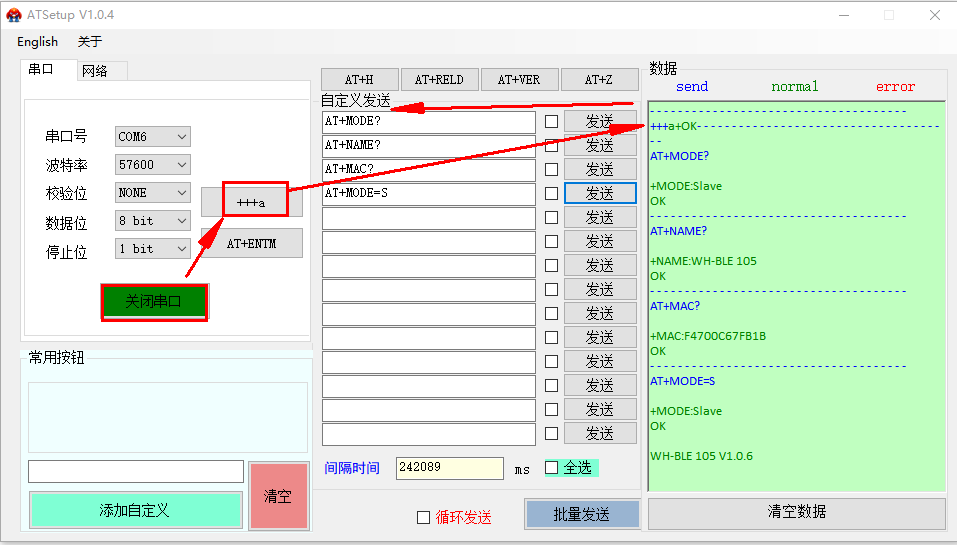

電腦打開串口AT指令設置軟件,查詢WH-BLE105MAC,設置從機模式。

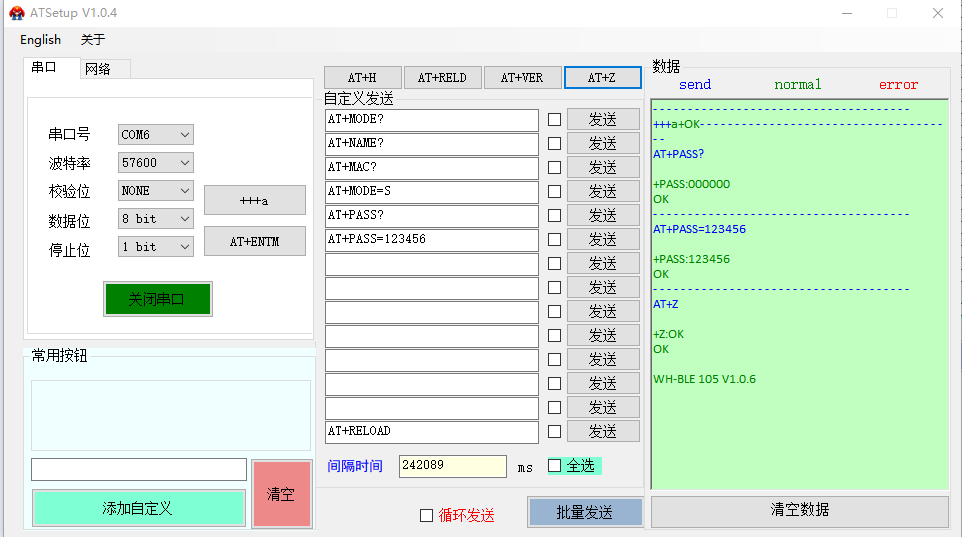

重新進入配置狀態,將默認配對密碼000000設置為123456,保存重啟。





五、手機連接

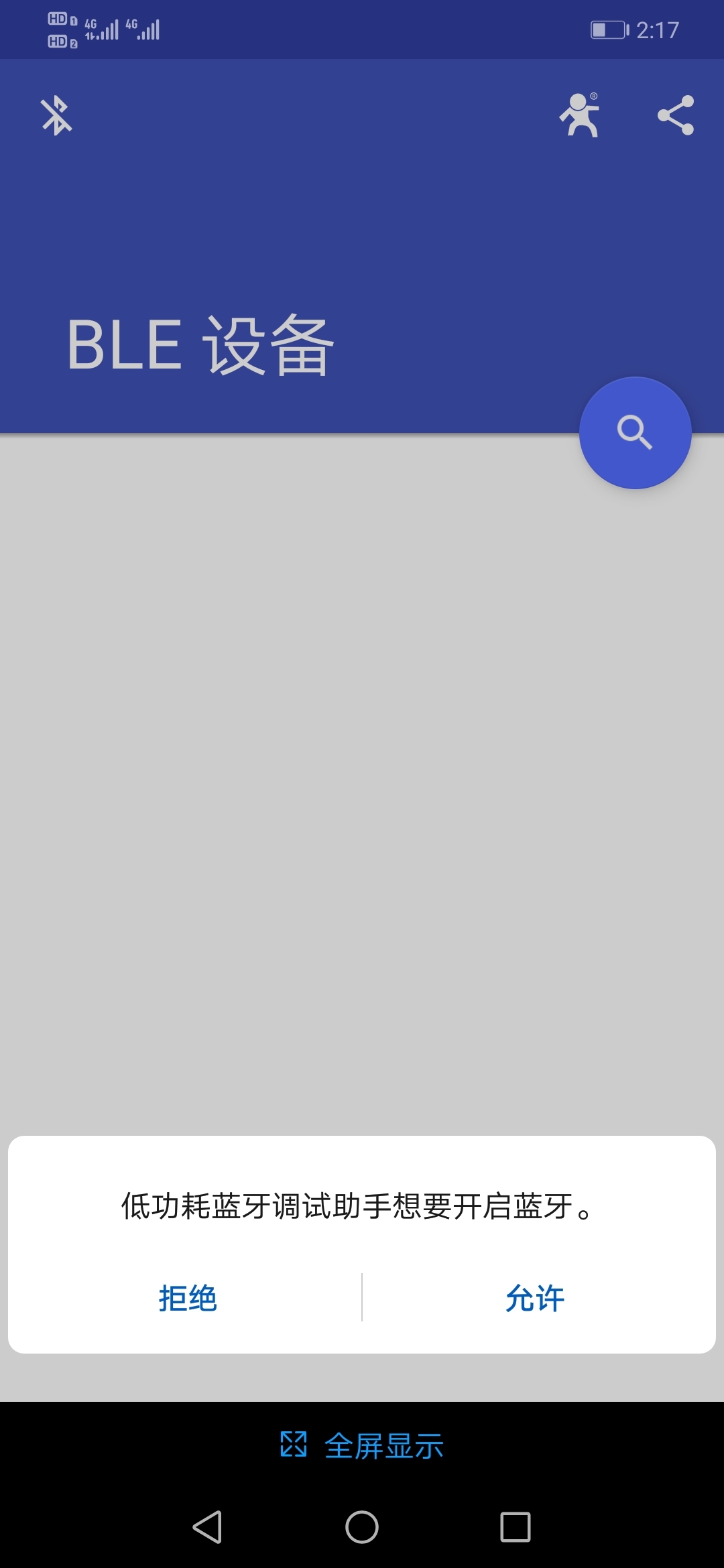

1、手機安裝藍牙APP,打開藍牙APP(舉例用的安卓手機)

注意事項:

手動開啟APP所需要的權限(手機-設置-應用  選擇這個app,允許它要用到的所有權限

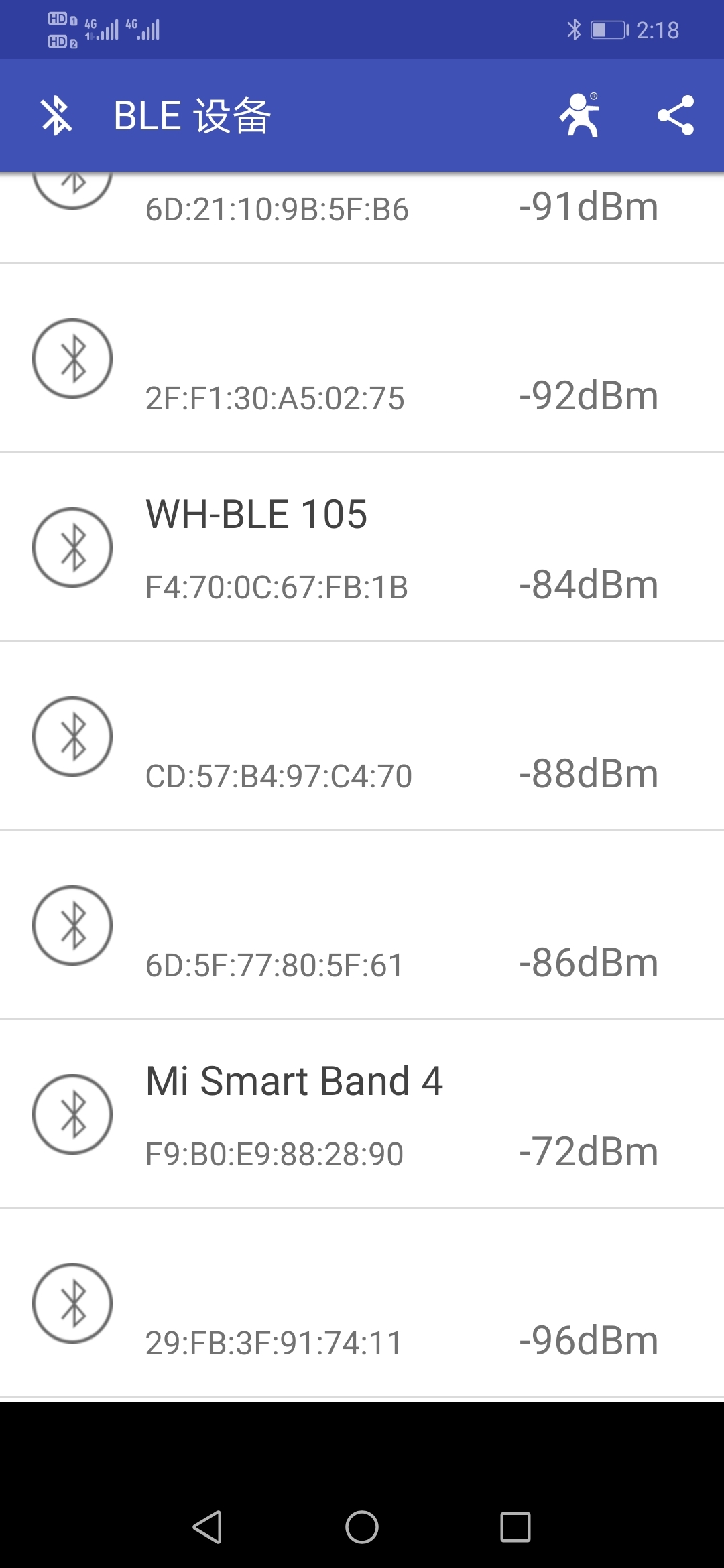

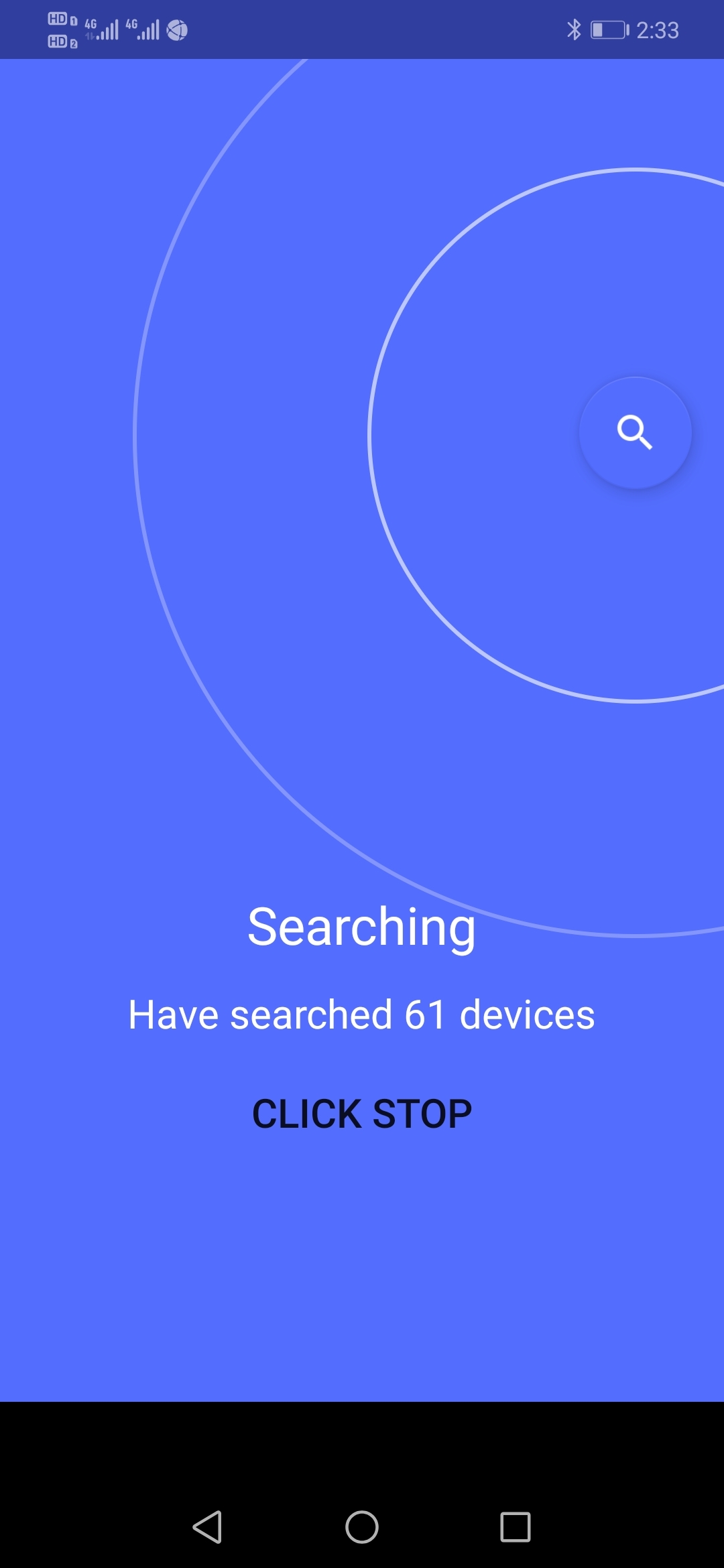

2、搜索藍牙設備,找WH-BLE105

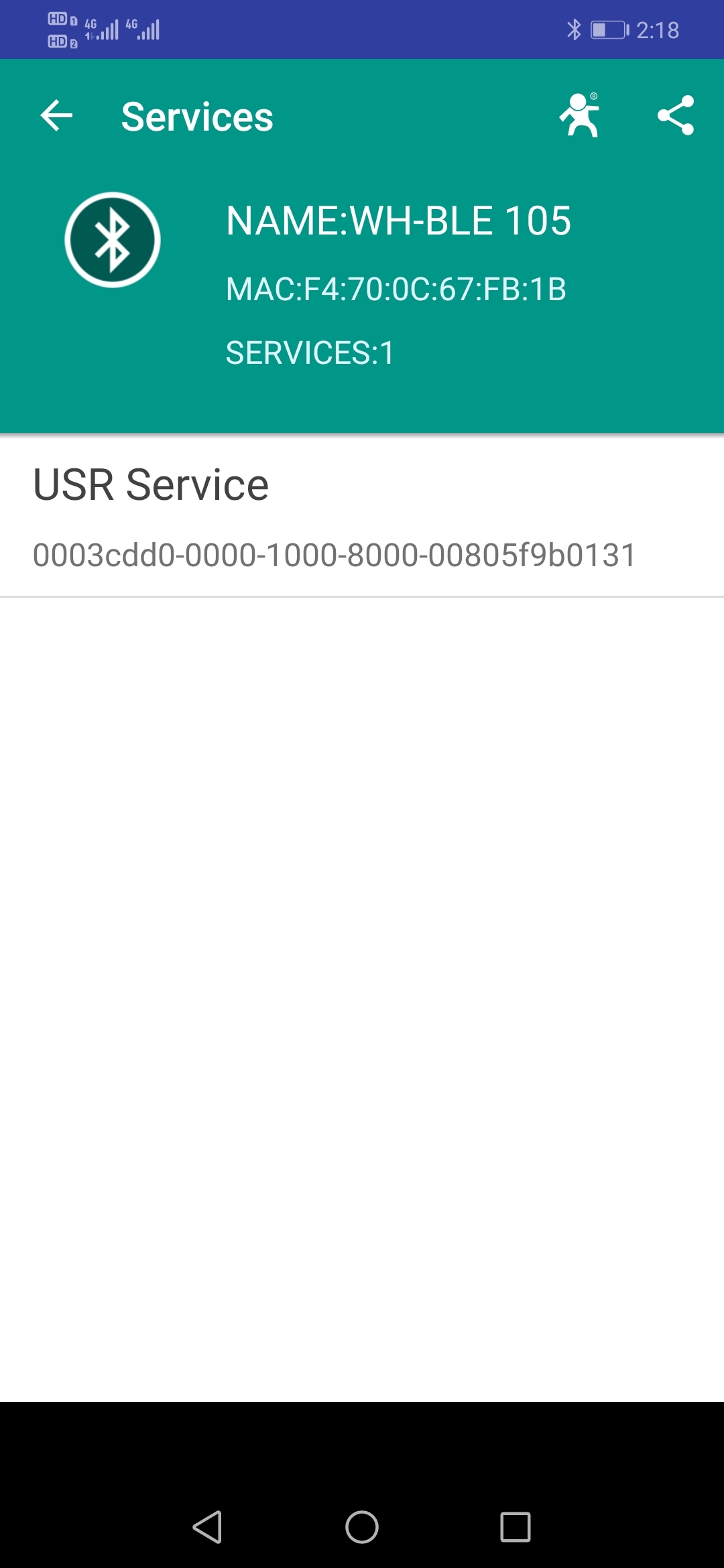

3、點擊WH-BLE105,顯示主服務



4、點擊主服務USR Server

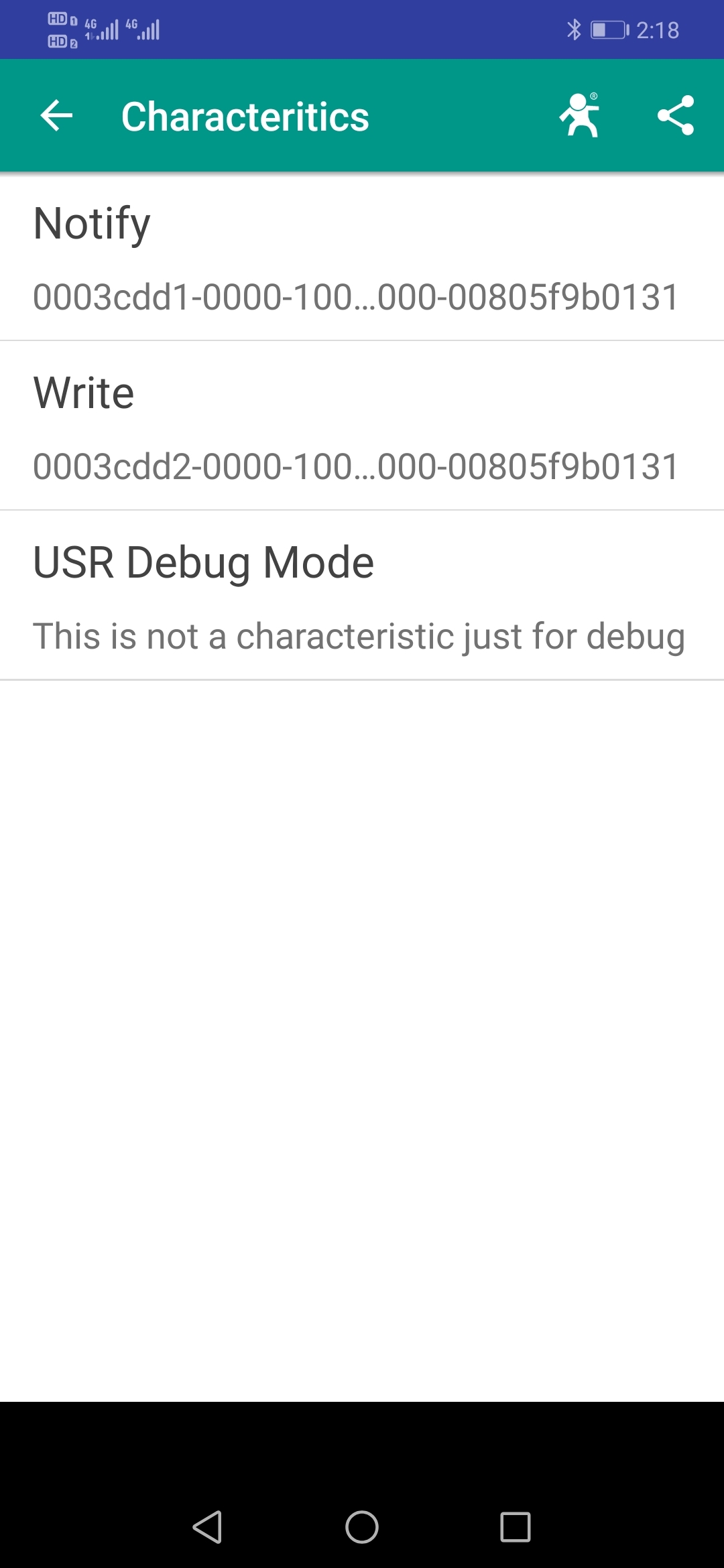

5、點擊最下面的USR Debug Mode

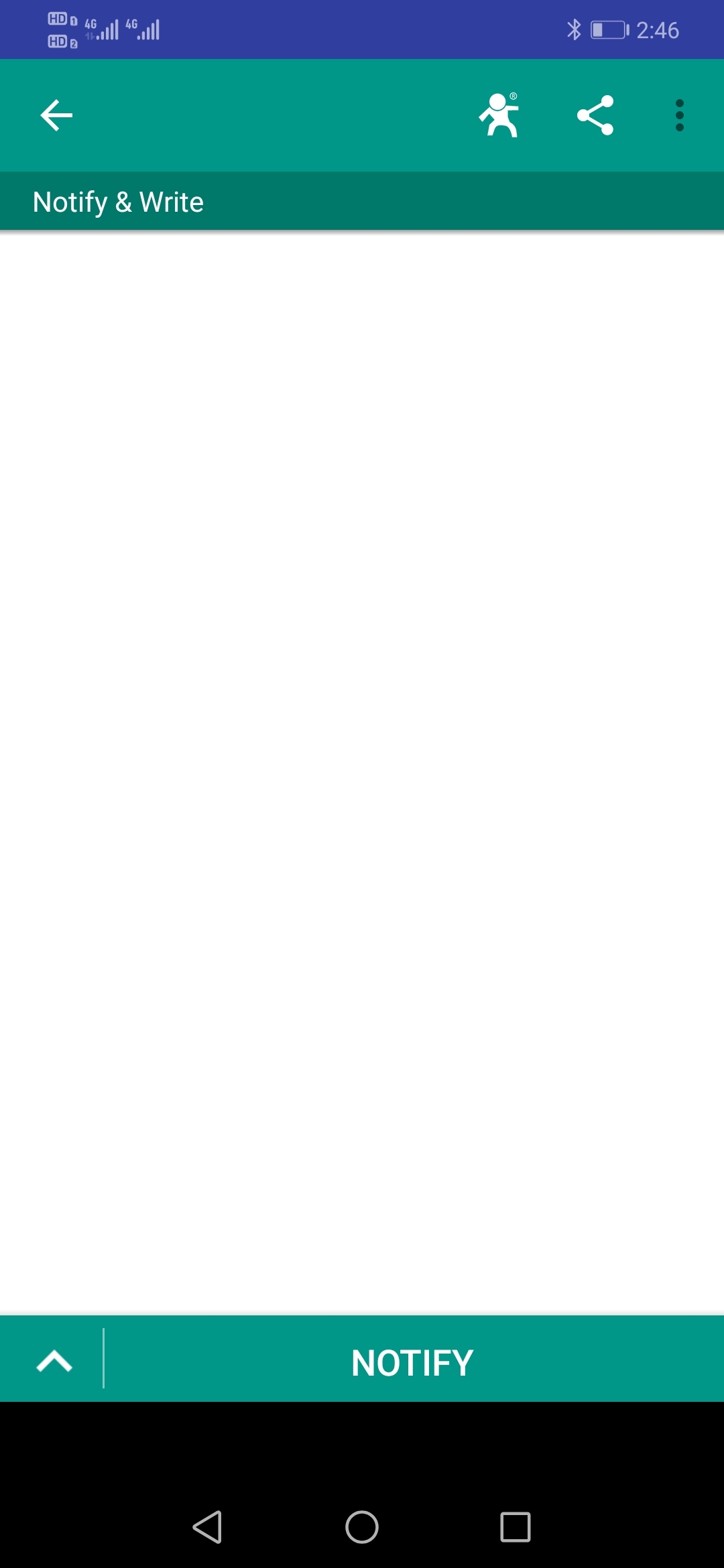

6、點擊NOTIFY

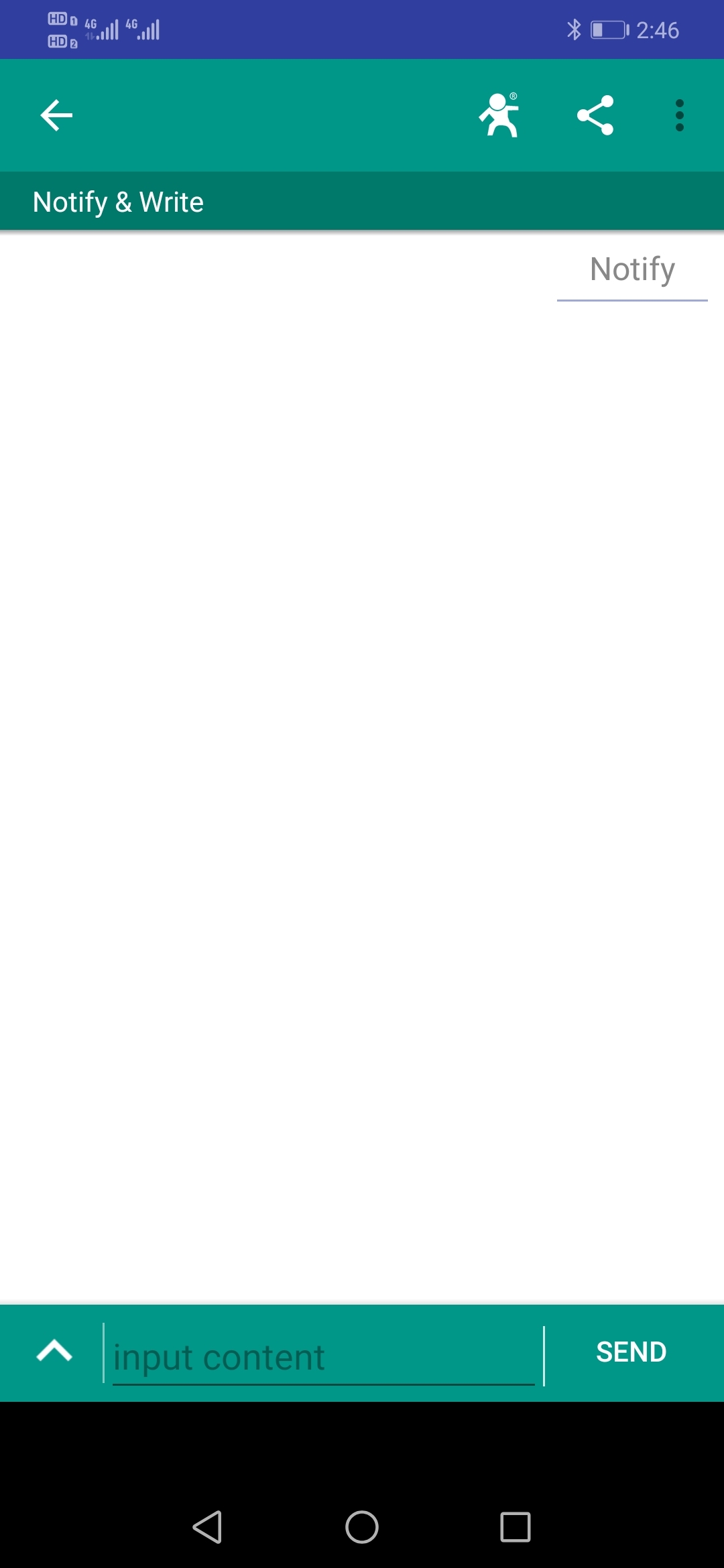

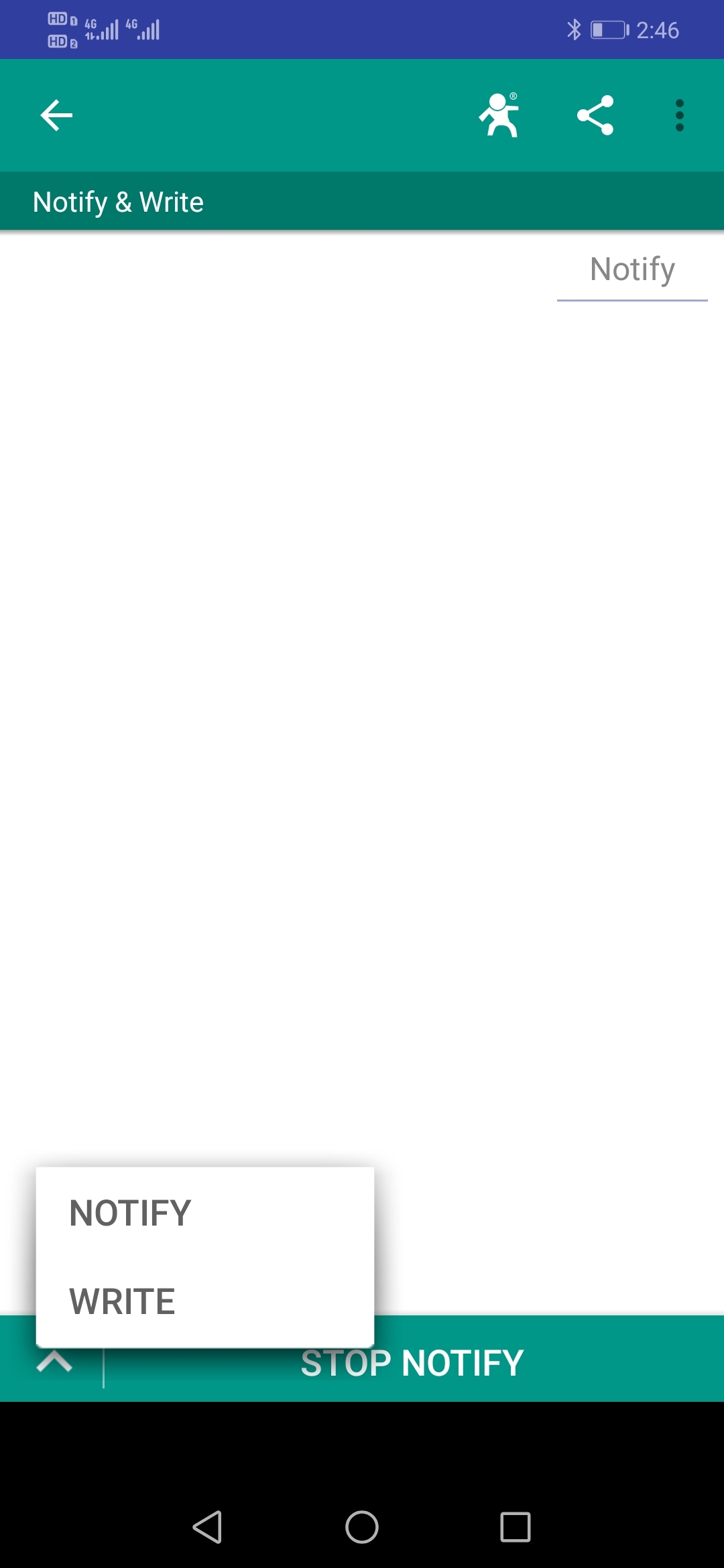

7、點擊藍牙APP左下角,彈出選擇,點擊WRITE

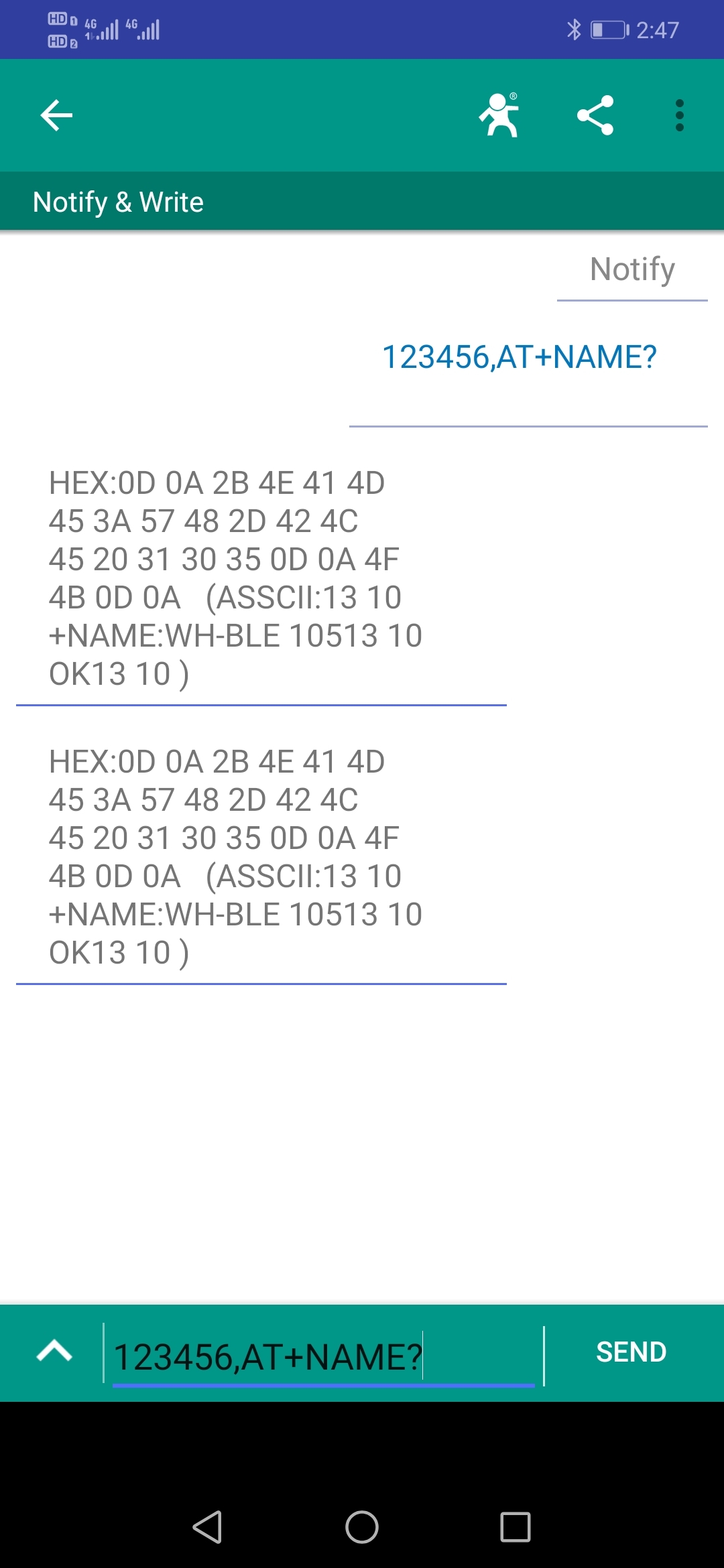

8、手機藍牙APP發送數據,123456,AT+NAME?

可以正常查詢出WH-BLE105 的名稱。透傳AT指令測試完成。

AT
