兩個BLE106一對一透傳AT指令

藍牙之間的透傳AT指令的前提是需要兩個藍牙先建立連接，

1、配置藍牙模式

產品資料：

TCP232-TES串口及網絡調試助手軟：http://www.ggxxsw.cn/Download/27.html

AT指令配置軟件：http://www.ggxxsw.cn/Download/690.html

BLE106說明書：http://www.ggxxsw.cn/Download/1126.html

BLE106硬件手冊：http://www.ggxxsw.cn/Download/1127.html

準備兩個BLE106，106串口接電腦，上電，打開AT指令配置軟件分別配置兩個模塊參數。（一個為主機模式、一個為從機模式）

藍牙串口默認參數：波特率 57600、無校驗、8 位數據位、1 位停止位。

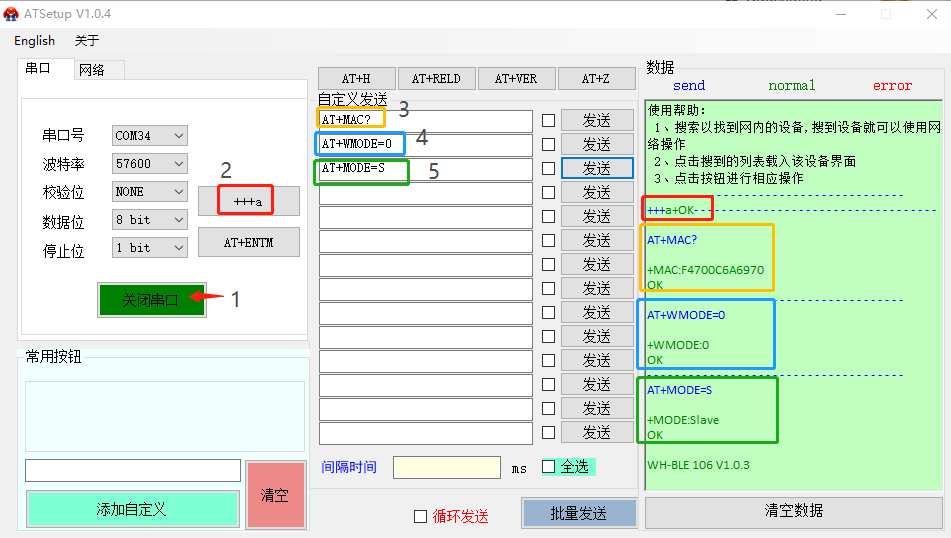

a. 從設備配置，正確打開串口后：

1. 發送+++a進入串口AT指令模式

2. 確定該模塊的MAC地址：AT+MAC?

3. 配置當前傳輸方式為透明傳輸：AT+WMODE=0

4. 切換當前工作模式為從設備模式，切換完成后模塊會自動重啟：AT+MODE=S

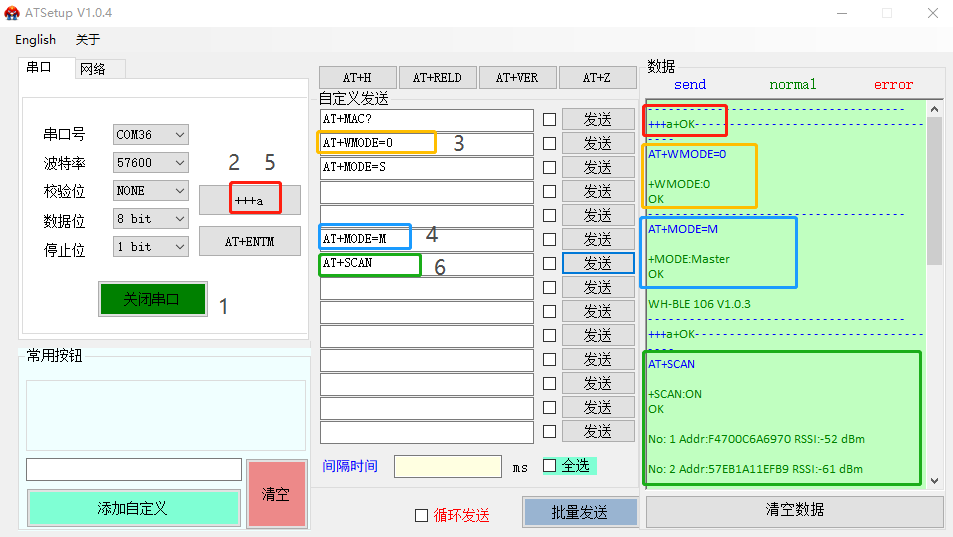

b. 主設備配置：

1. 換另一個模塊，打開串口發送+++a進入串口AT指令模式

2. 切換當前工作模式為主設備模式，切換完成后自動重啟：

AT+MODE=M

3. 發送+++a再次進入串口AT指令模式

4. 配置當前傳輸方式為透明傳輸：

AT+WMODE=0

5. 發送藍牙掃描指令：

AT+SCAN

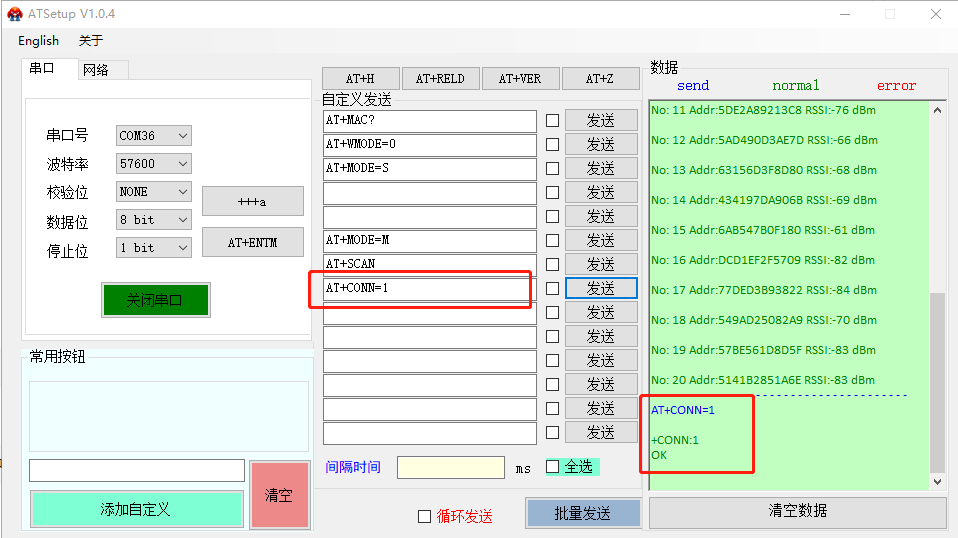

6. 根據掃描結果進行連接，連接可通過兩種方式發起（二選一）：

AT+CONN=num（num為掃描列表中從機MAC所在位置的序號）

AT+CONN=MAC（MAC為從設備模式MAC地址，從設備模式可通過AT+MAC查詢）

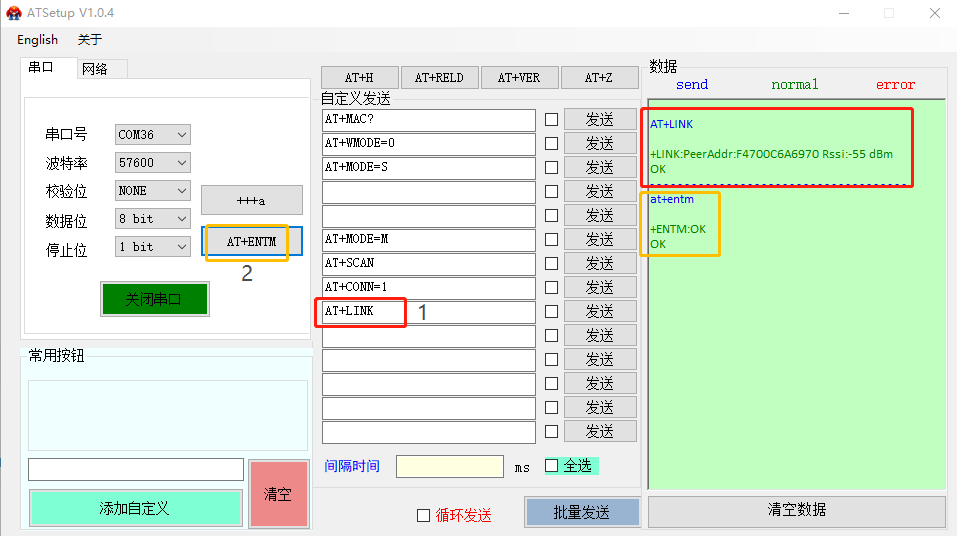

7. 執行完成連接操作后，發送link指令可查詢是否連接成功：

AT+LINK

8. 查詢連接成功后，發送指令退出AT模式即可進行數據透傳：

AT+ENTM

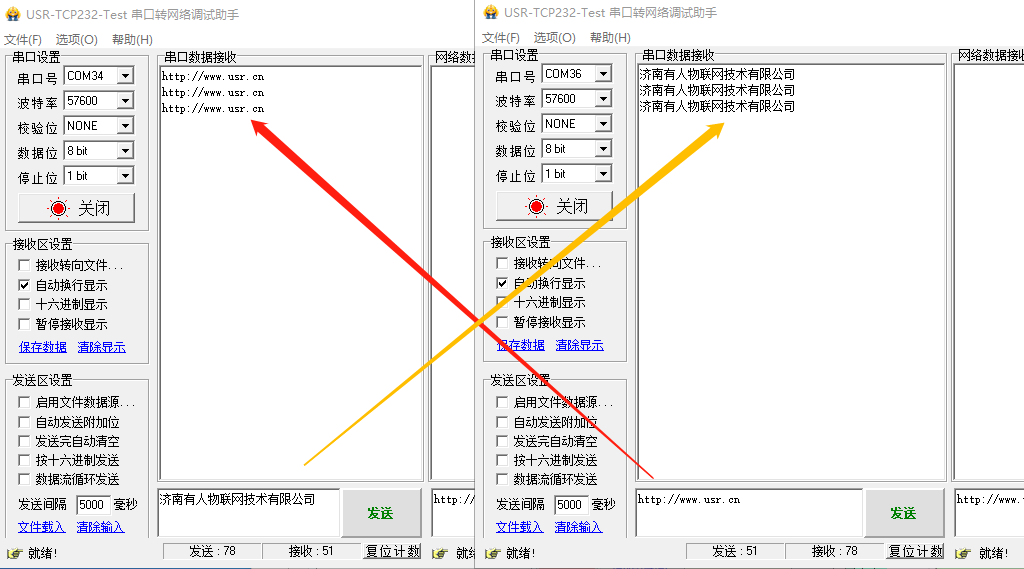

2、數據互傳

關閉AT指令設置軟件的串口后打開串口測試軟件，可以進行數據透傳通信測試。

3、透傳AT指令

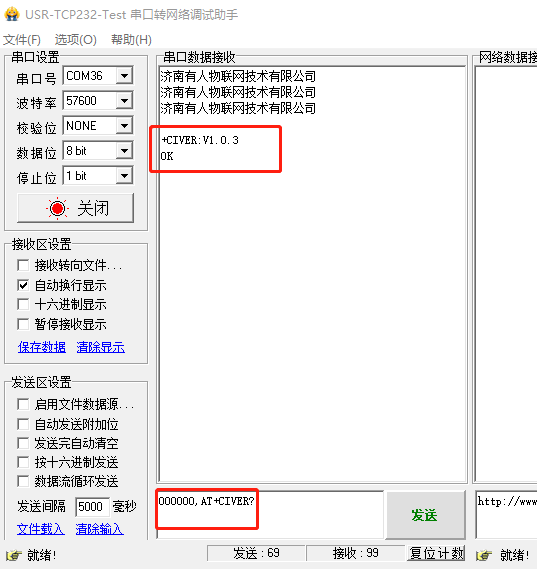

在透傳中只需要加入待設置模塊的 6 位密碼加指令就可以：比如查詢版本號：000000，AT+CIVER？回車，全通過這樣的格式可以在數據傳輸過程中無需切換進入指令模式就可以設置和查詢參數。

AT指令詳情可看BLE106說明書at指令集部分的說明。
