WH-LTE-7S1連接遠程服務器

視頻教程

CAT1系列產品連接有人云設置方法 https://www.bilibili.com/video/BV1q3411b7Qi?spm_id_from=333.999.0.0

CAT1系列設置軟件使用方法 https://www.bilibili.com/video/BV1AZ4y197fy?spm_id_from=333.999.0.0
DR154使用手機設置有人云測試 https://www.bilibili.com/video/BV1cF41187RS?spm_id_from=333.999.0.0
CAT1系列心跳包注冊包機制說明 https://www.bilibili.com/video/BV18u41127DJ/
CAT-1系列DTU連接MQTT服務器 https://www.bilibili.com/video/BV17i4y1Z7kA?spm_id_from=333.999.0.0
7S1套接字分發協議使用說明 https://www.bilibili.com/video/BV1iq4y1w7yh/
7S1-GN的GNSS定位說明 https://www.bilibili.com/video/BV1xS4y1G717/
CAT-1系列DTU通過設置軟件調試HTTPD功能 https://www.bilibili.com/video/BV1bR4y1s7EF?spm_id_from=333.999.0.0

CAT-1系列連接遠程服務器操作步驟 https://www.bilibili.com/video/BV1vS4y1D7QD?spm_id_from=333.999.0.0

一、說明

（1）基礎資料

7s1說明書：http://www.ggxxsw.cn/Down/WH-LTE-7S1WH-LTE-7S1-GN_V1.0.7.pdf

設置軟件：http://www.ggxxsw.cn/Download/939.html

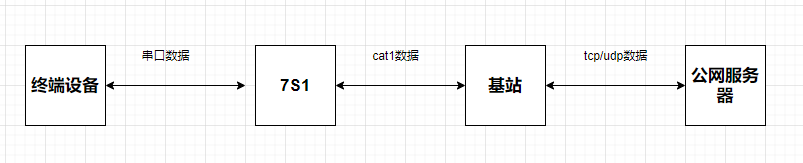

（2）數據流向

用戶的串口設備可以通過本模塊發送數據到遠程服務器，模塊也可以接收來自服務器的數據，并將信息轉發至串口設備。

二、測試步驟

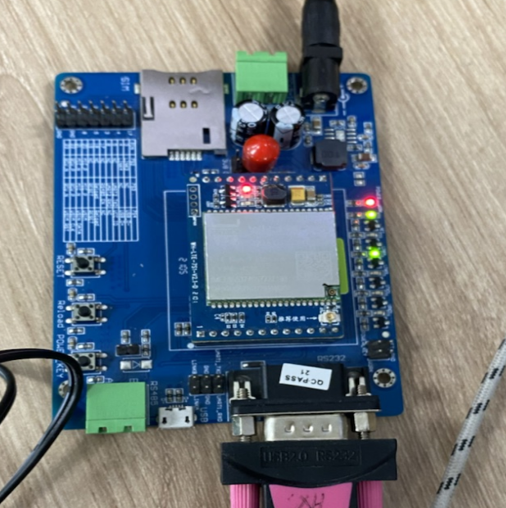

1、硬件連接：裝上sim卡，接上天線，cat1模塊7S1的UART1通過串口轉232接到pC上，用我司原裝適配器供電。

  2、參數設置

  (1)打開設置軟件，選擇對應的串口號、波特率、校驗位、數據位、停止位

默認串口參數：115200 N 8 1

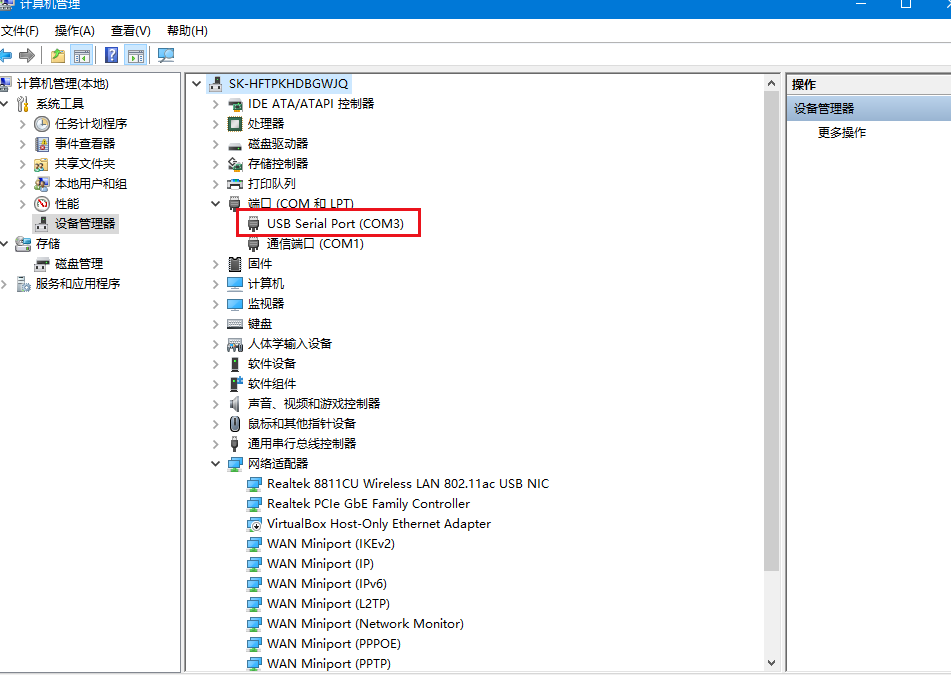

 注：串口號可以在電腦的“設備管理器-端口”查看

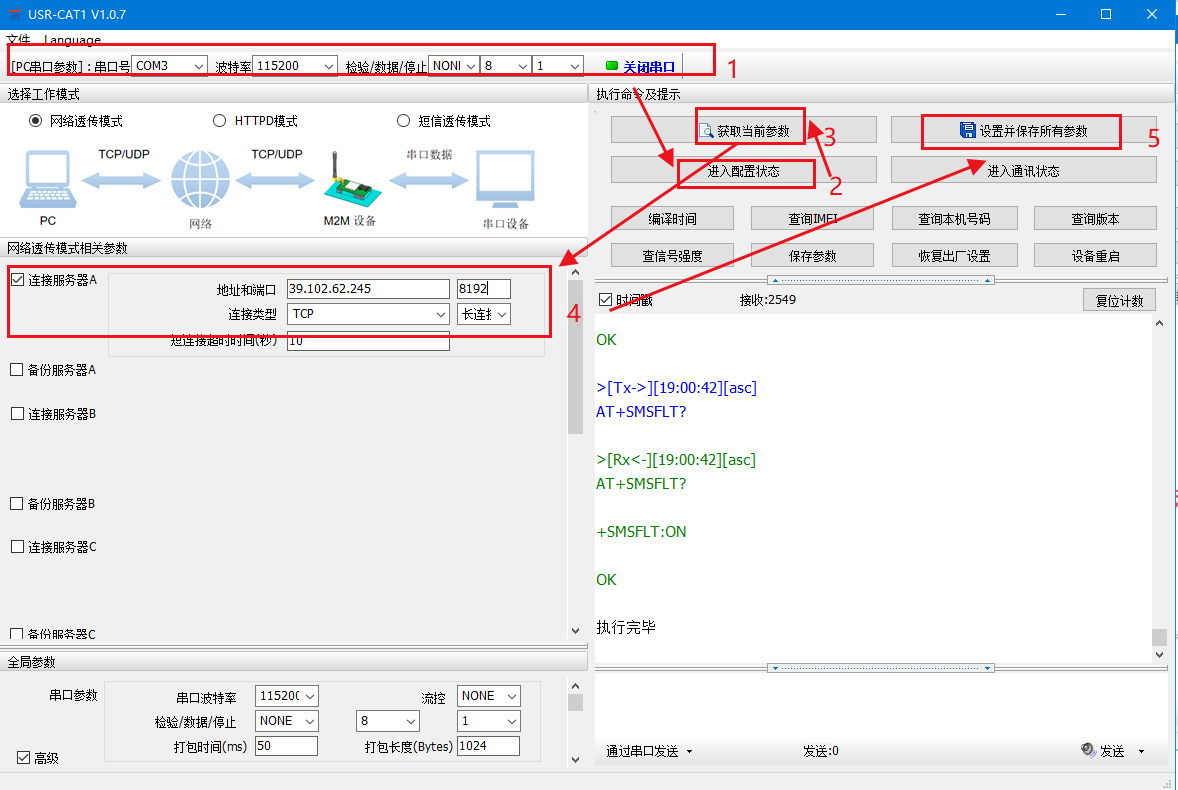

(2)打開串口——進入配置狀態——設置相關參數——設置并保存所有參數

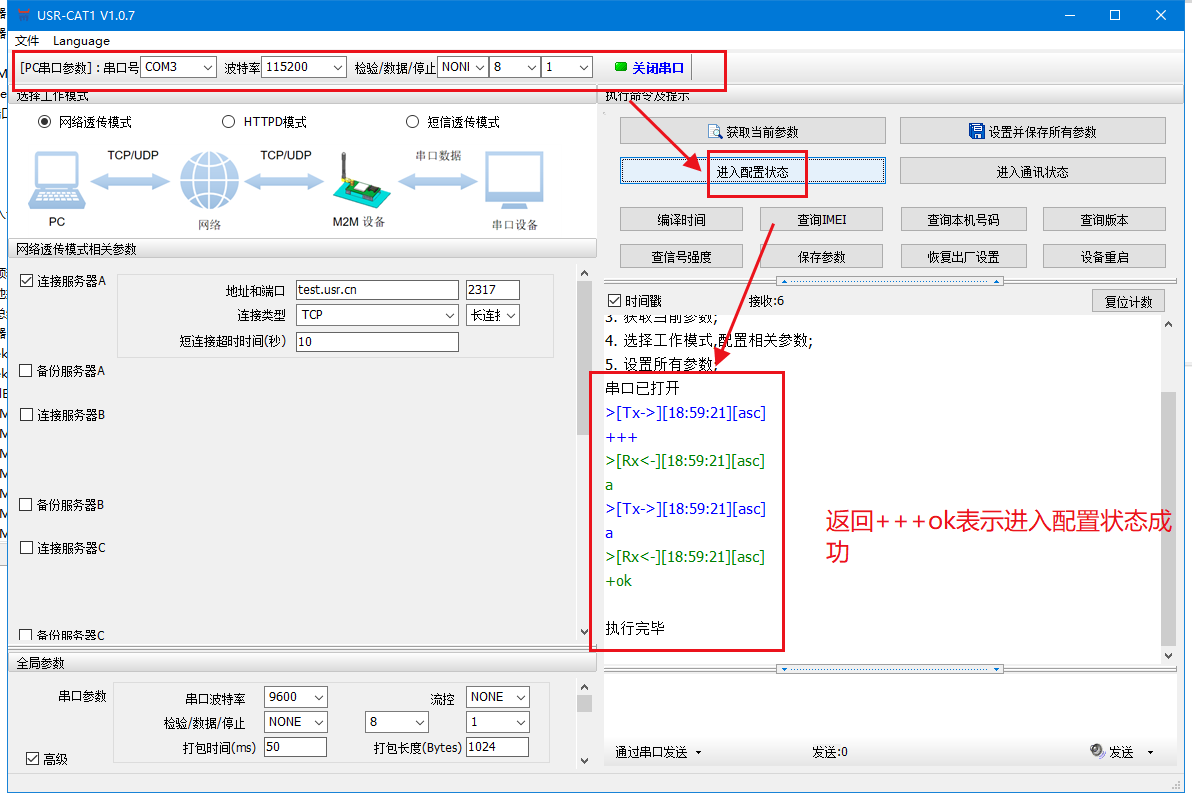

  注：點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的

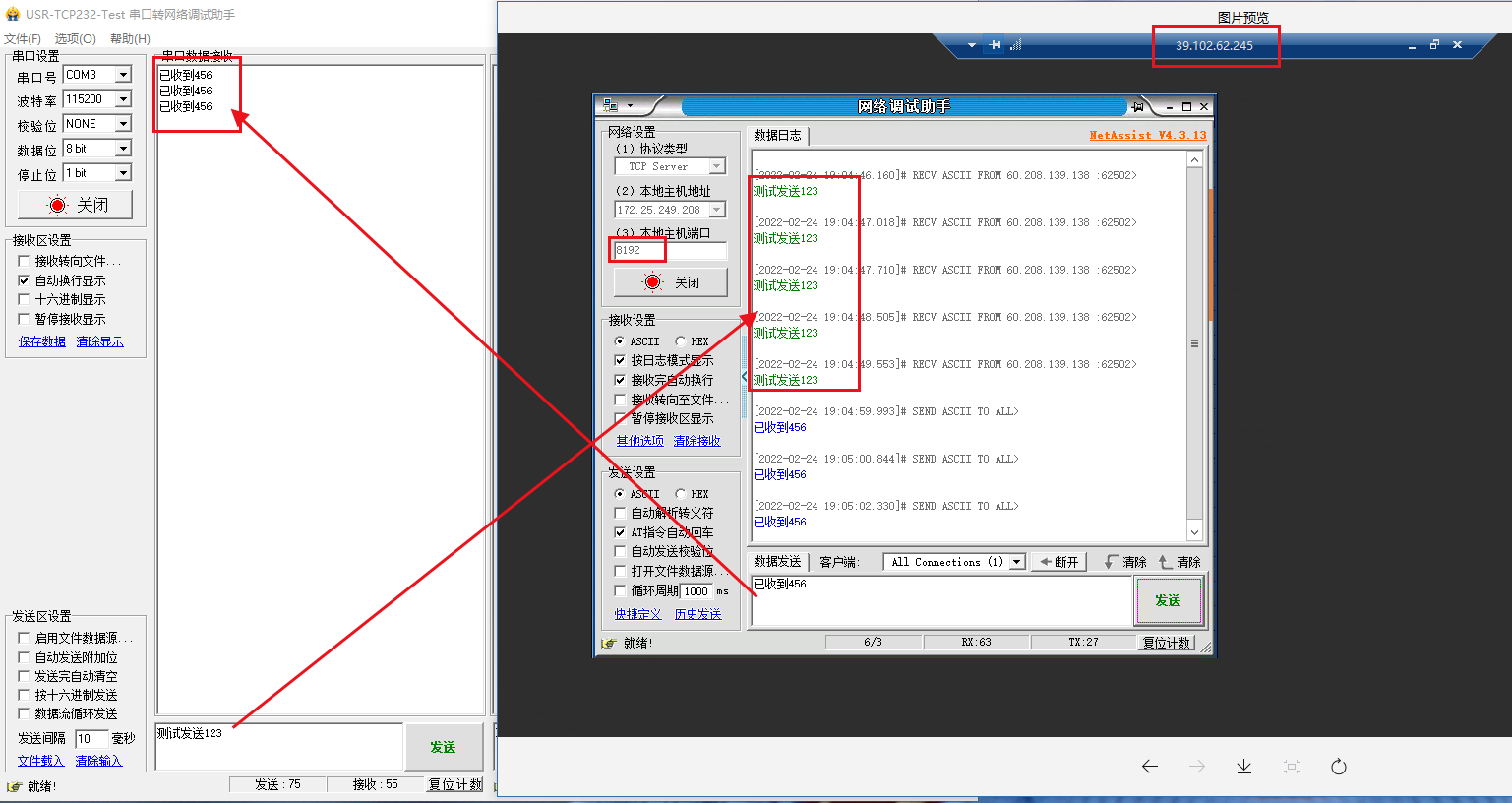

(3)數據傳輸測試
