USR-G809 VLAN劃分使用步驟
2022-04-12

USR-G809VLAN劃分使用步驟

一、所需資料:

G809說明書:http://www.ggxxsw.cn/Download/1101.html

G809規格書http://www.ggxxsw.cn/Download/1102.html

G809產品使用手冊:http://www.ggxxsw.cn/Download/1111.html



二、本次測試所需案例:

PC通過路由器上網:http://www.ggxxsw.cn/Faq/444.html

其他關于G809的測試案例可以在官網該設備的知識問答中進行查看:

http://www.ggxxsw.cn/Product/330.html

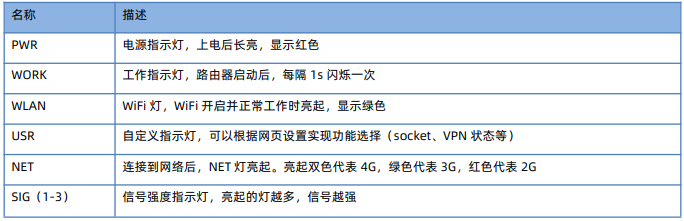

三、設備指示燈狀態





四、設置步驟

功能介紹:G809 支持 4LAN 口劃分多個 VLAN,支持劃分 VLAN 互相通訊,如果使能 VLAN,LAN 口 IP 將自動改為 192.168.1.1,LAN2 改為 192.168.2.1 以此類推

注:本案例是在設備出廠狀態下操作示例,僅供參考。

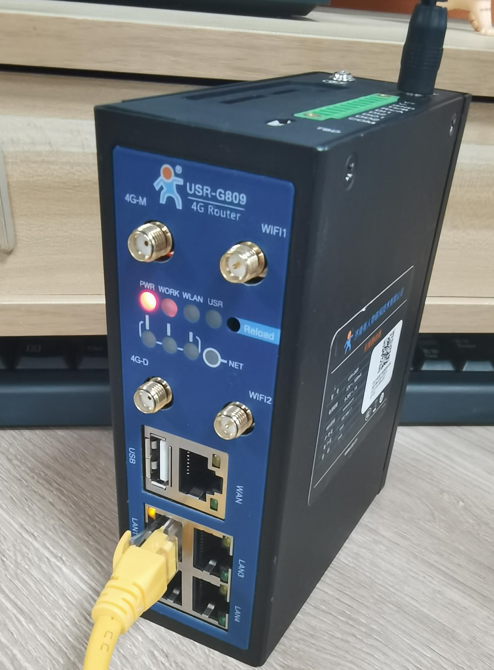

1、該功能也可以在設備不駐網情況下測試。LAN口網線直連電腦,給設備上電。可以看一下4個LAN口動態獲取到的IP皆為192.168.1網段

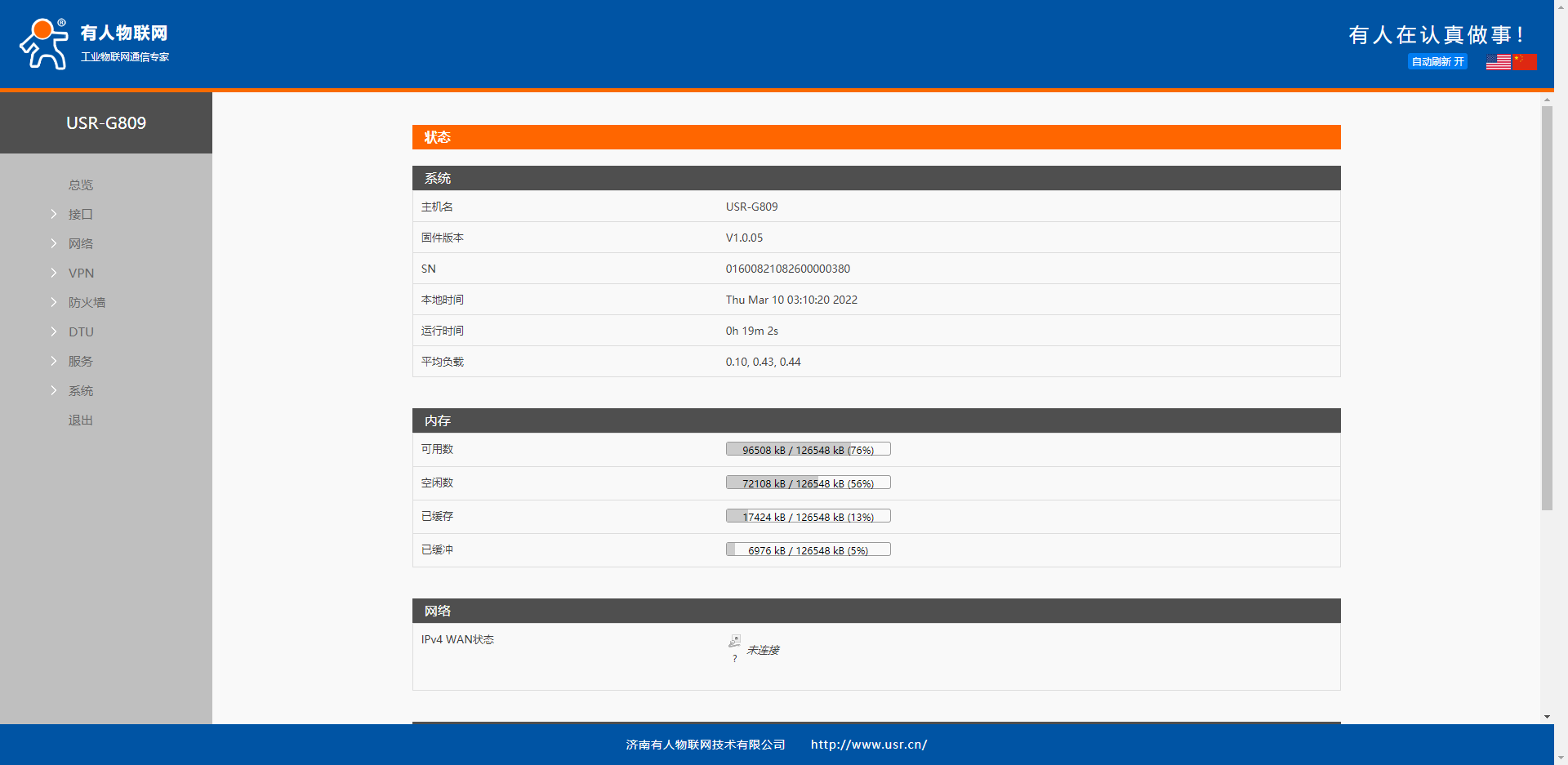

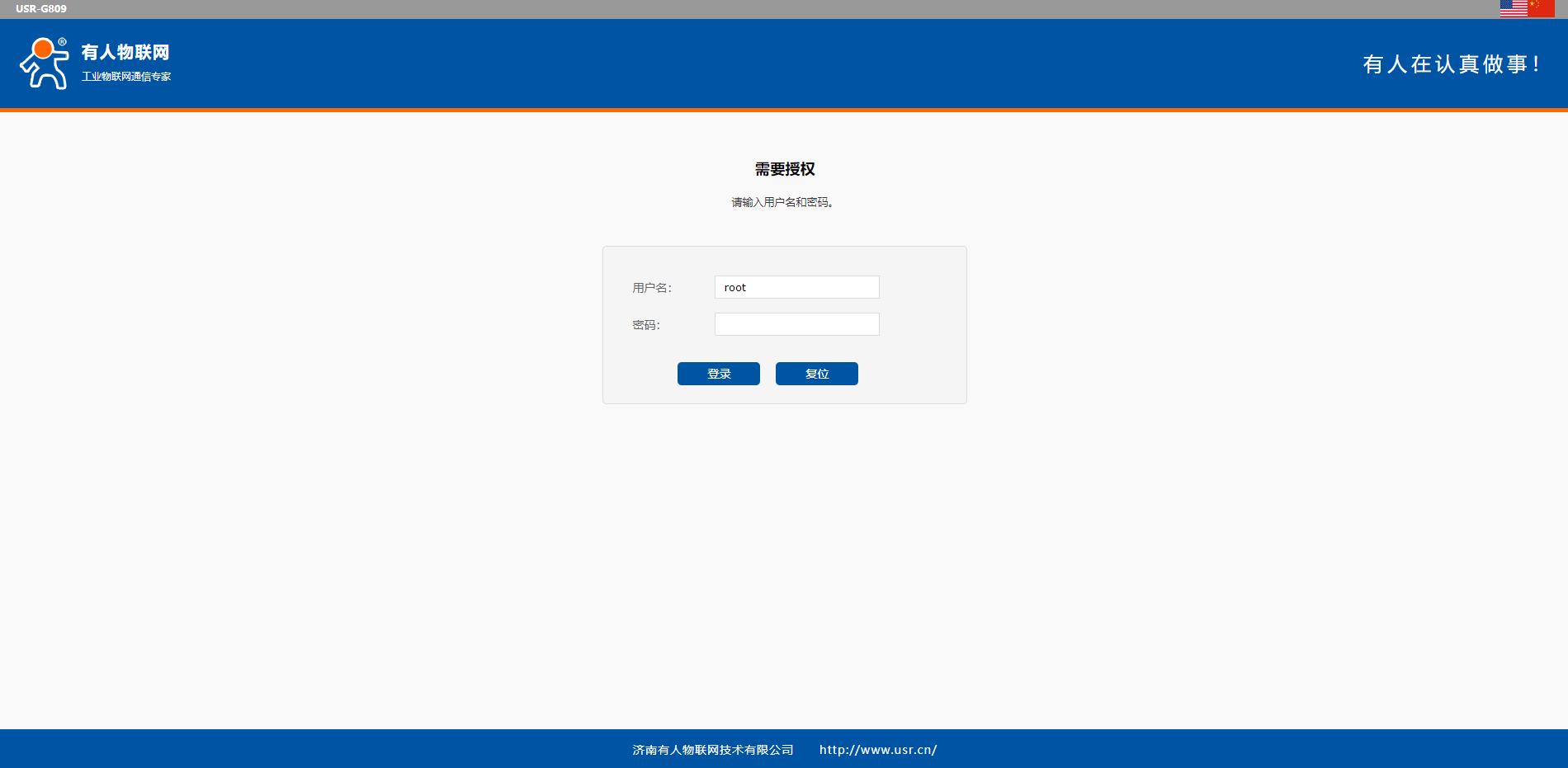

2、進入內置網頁,步驟看一下第二部分中的PC通過路由器上網案例

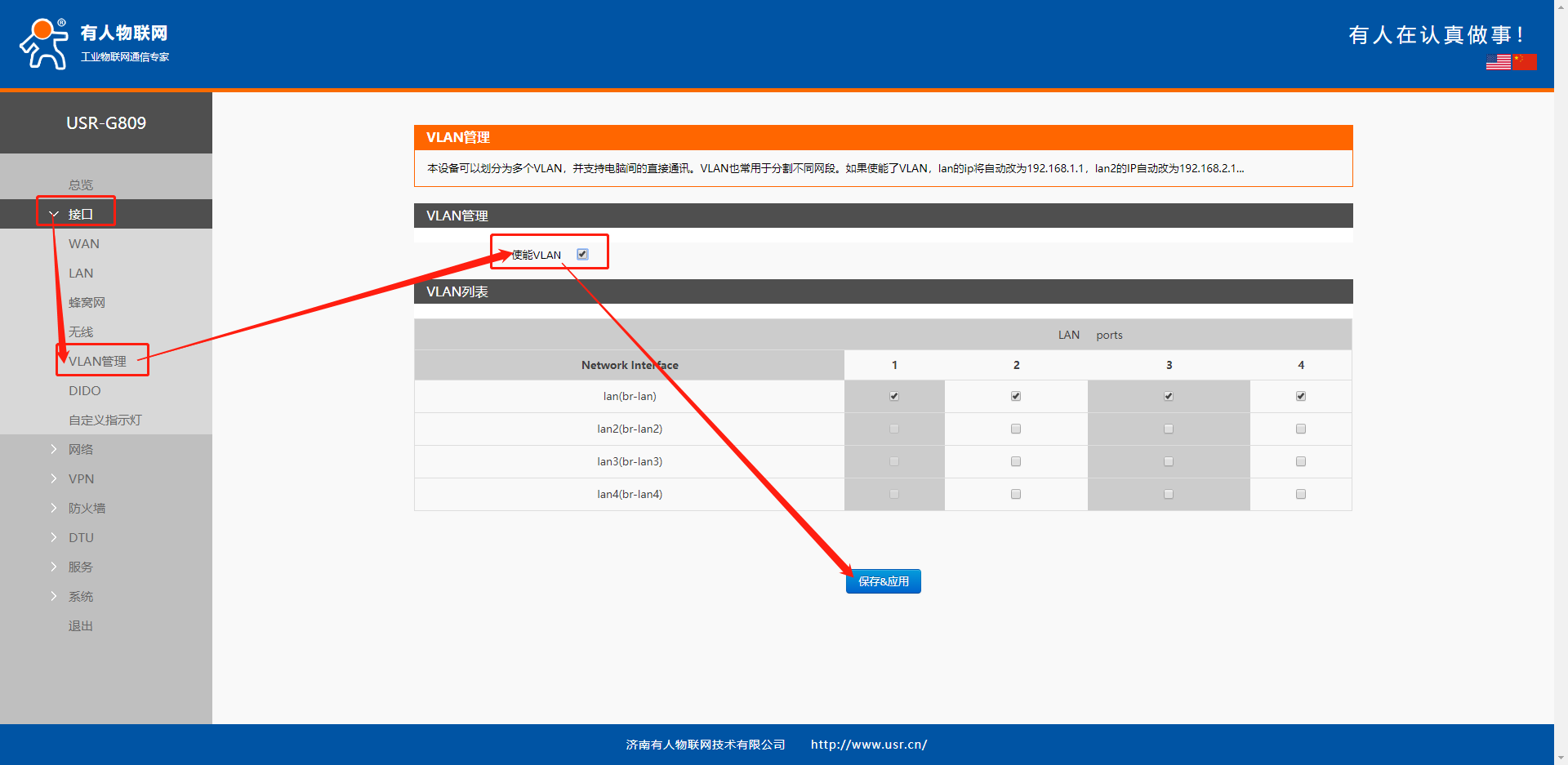

3、進入接口-VLAN管理界面,使能VLAN,勾選上則為開啟此功能,保存并應用開啟

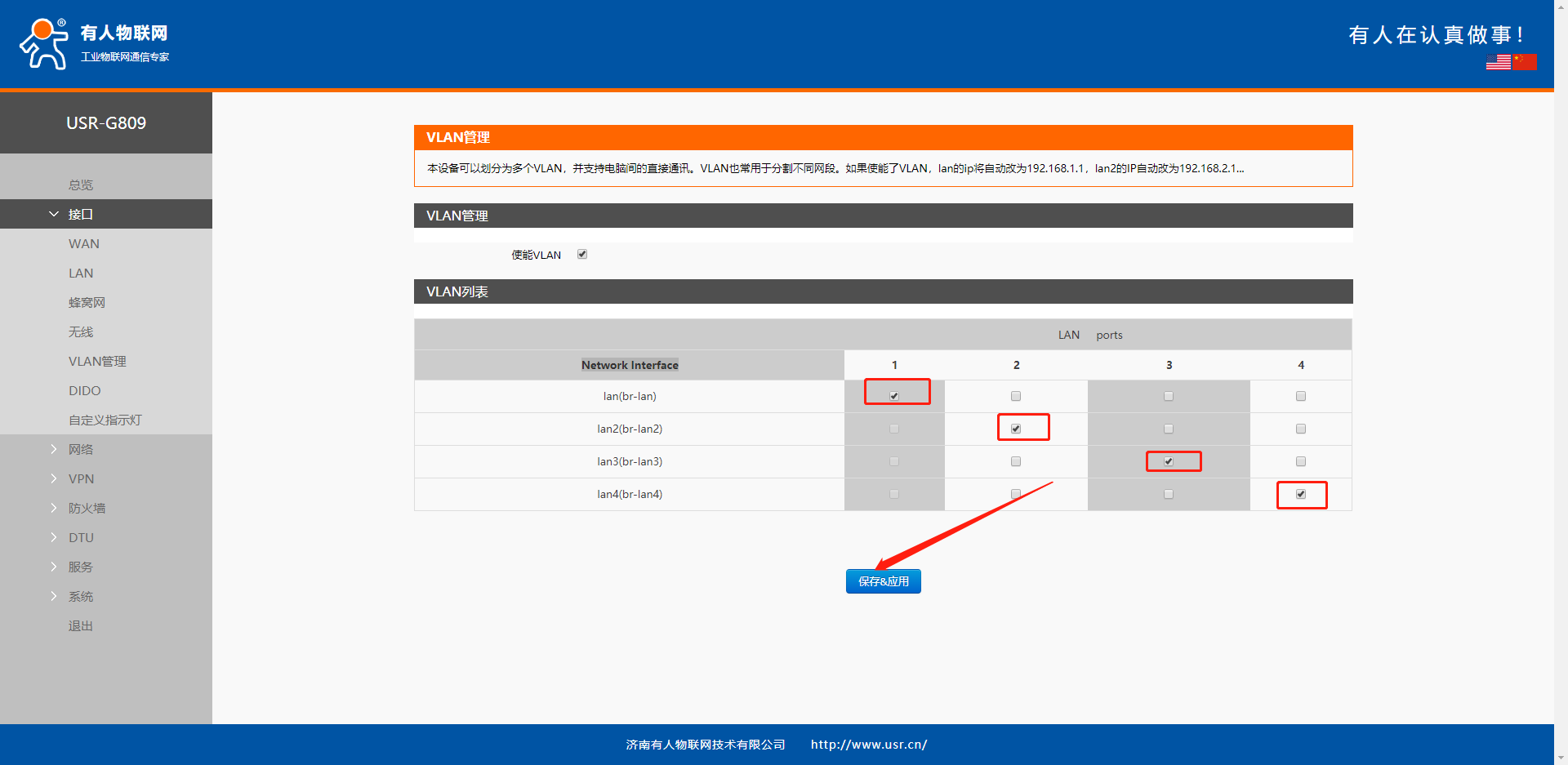

4、VLAN列表中1不允許修改,即為LAN口的IP地址;2-4可自行修改,此處把LAN1-4設置成不同的4個網段,所以1、2、3、4選擇不同的網絡接口。假設想要把LAN1和2設置成同IP網段,那么1、2選擇為同一個網絡接口即可。設置完成后保存并應用

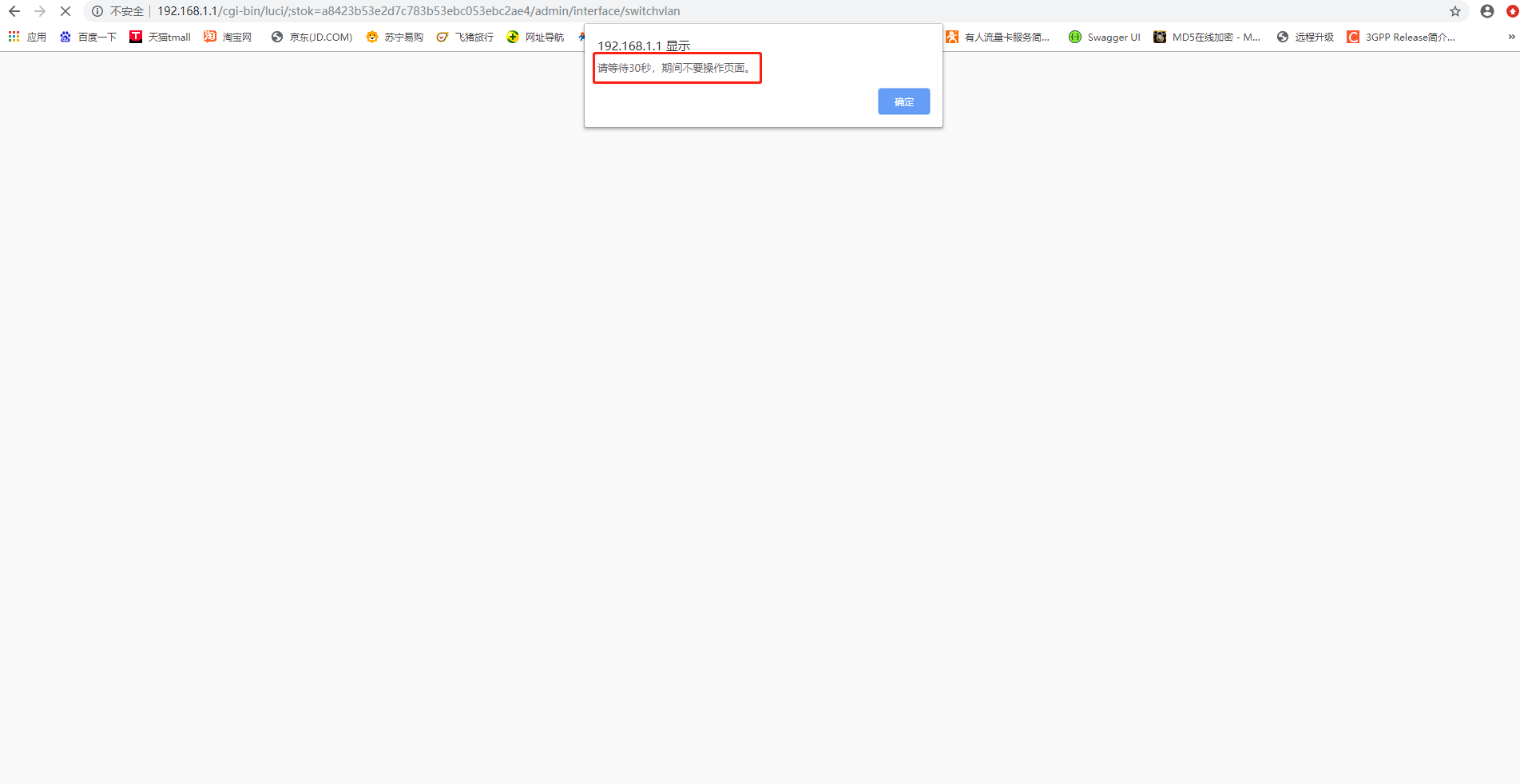

5、路由器生效過程中會提示等待30s,在此期間一定不要對該網頁進行操作



6、設置VLAN后默認LAN1IP192.168.1.1LAN2接口改為192.168.2.1,以此類推,如果想要修改各LAN口對應的VLAN網段,需要再次進入內置網頁。(按照連接的LAN口對應IP進入)



7、進入接口-LAN界面可設置對應的VLAN網段

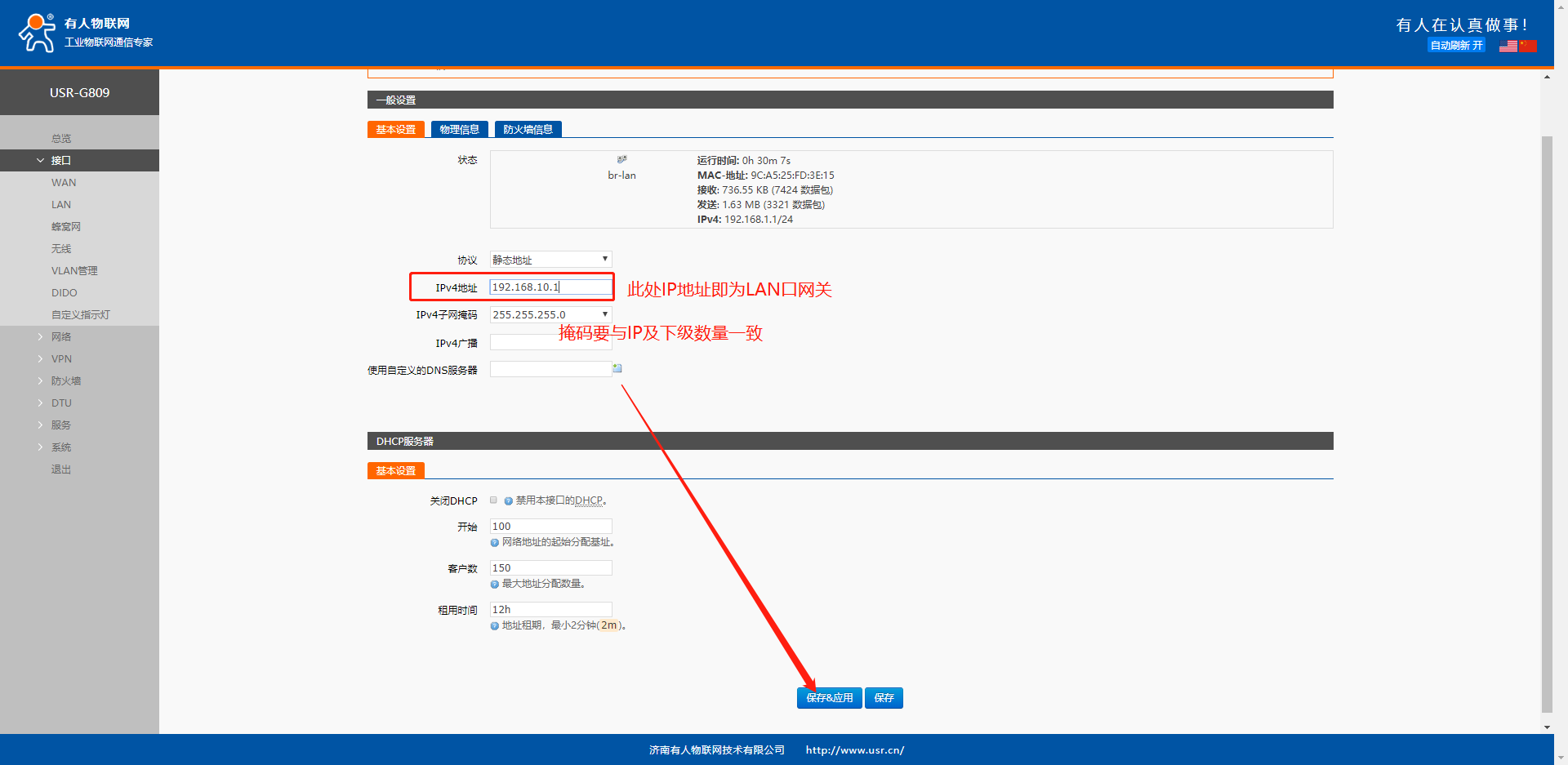

8、點擊對應接口后方的修改,即可修改該接口的網段。要注意,若設備WAN口(包括WAN_4GWAN_WIRED)已有IP,則LAN口(包括LAN1-4IP不能與WAN口一致。參數全部修改完成后點擊下方保存并應用。此處以LAN接口為例進行設置,其余幾個LAN口設置方式一致

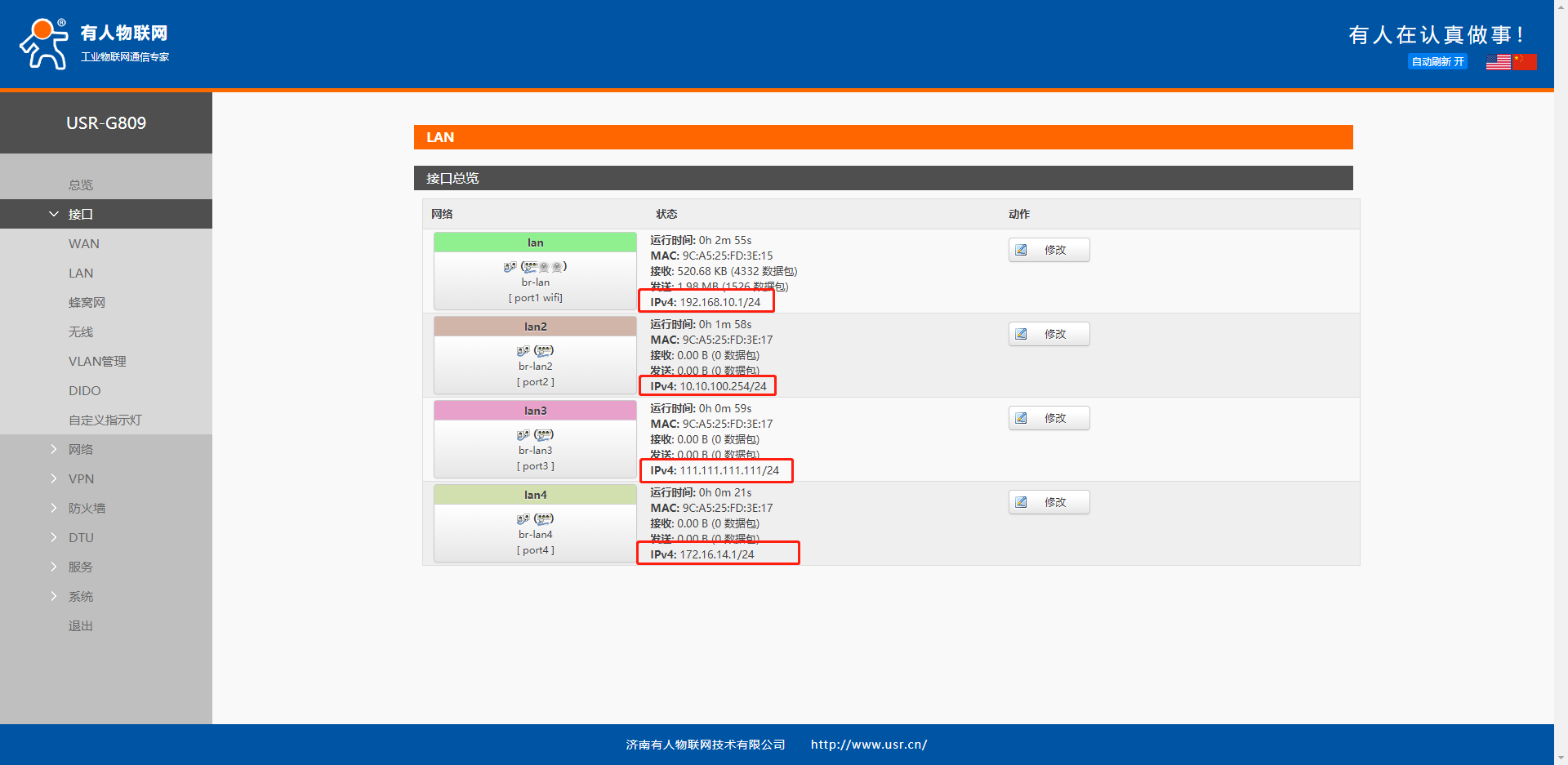

9、這里測試將LAN口設置為192.168.10.1LAN2設置為10.10.100.254LAN3設置為111.111.111.111LAN4設置為172.16.14.1

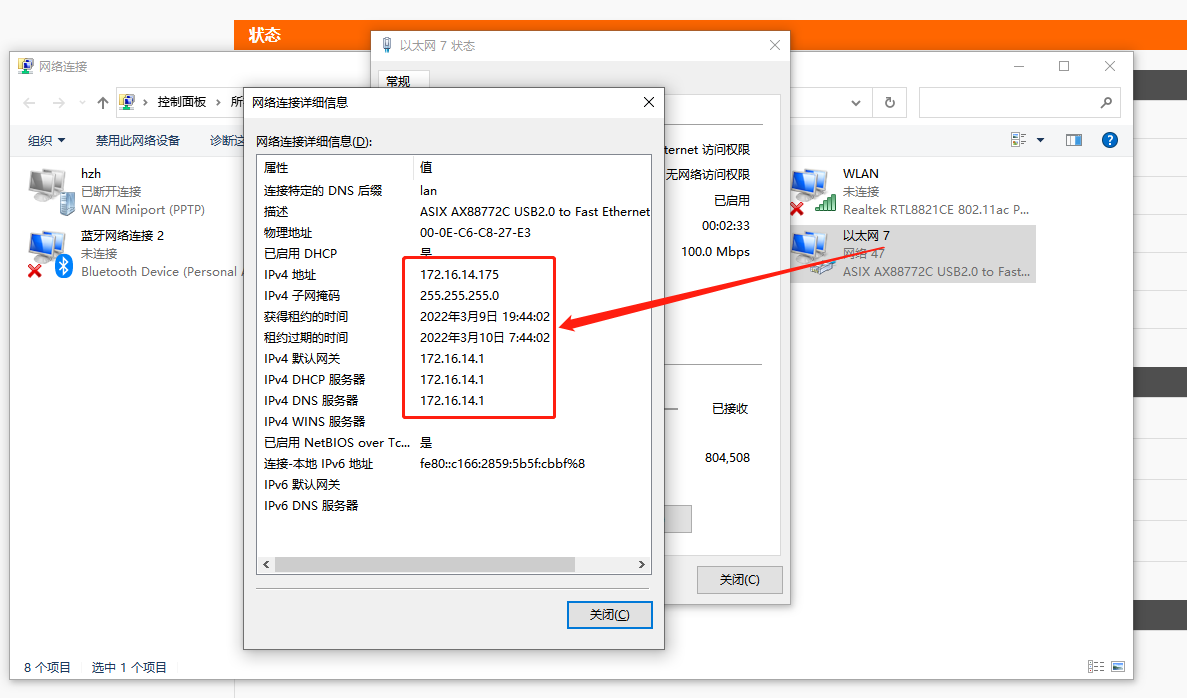

10、修改參數后,網線通過LAN連接電腦,可以看到電腦獲取到的IP192.168.10網段;網線通過LAN2連接電腦,可以看到電腦獲取到的IP10.10.100網段;LAN3LAN4連接電腦獲取到的IP也與設置的網關一致

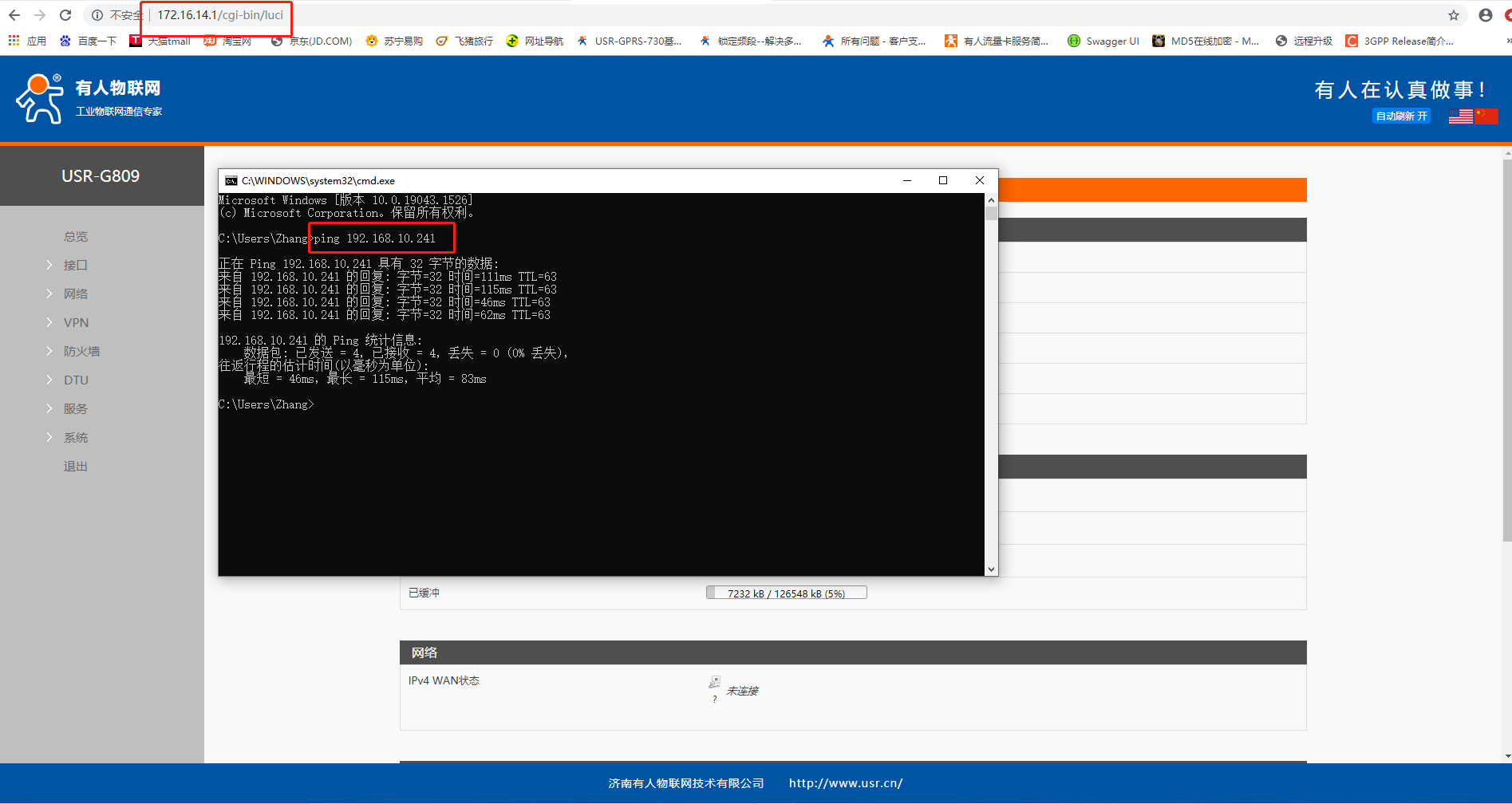

11、要注意wifi劃分在LAN,所以當STA連接G809wifi時獲取到的IPbr-lan(即LAN接口)在同一網段,接入G809的下級之間雖IP網段不一致,但是路由是通的,可以相互訪問
