USR-DR302多主機輪詢測試方法

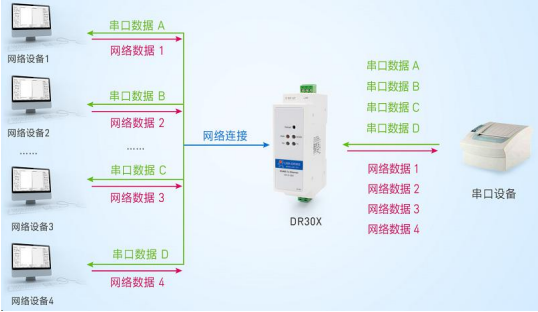

一、拓?fù)鋱D

數據輪詢功能主要是為了解決多個網絡設備同時發送數據后串口設備回復錯位的問題，可識別不同網絡設備發送的數據并進行對應回復，防止數據錯位。

注意：輪詢功能開啟，DR302 只能作為從屬設備，暫無主機模式。

二、實物連接：DR302網線接路由器，PC也接同一個路由器，串口線直連PC

三、需要的資料：

說明書：http://m.usr.cn/Down/USR-DR302_V1.0.1.pdf

軟件設計手冊：http://m.usr.cn/Down/USR-DR302_software_V1.0.1.pdf

四、測試

1.將302(USR-DR302，簡稱 302)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 302 的網口接到路由器上，PC 的網口也接同一個路由器，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 302 供電。

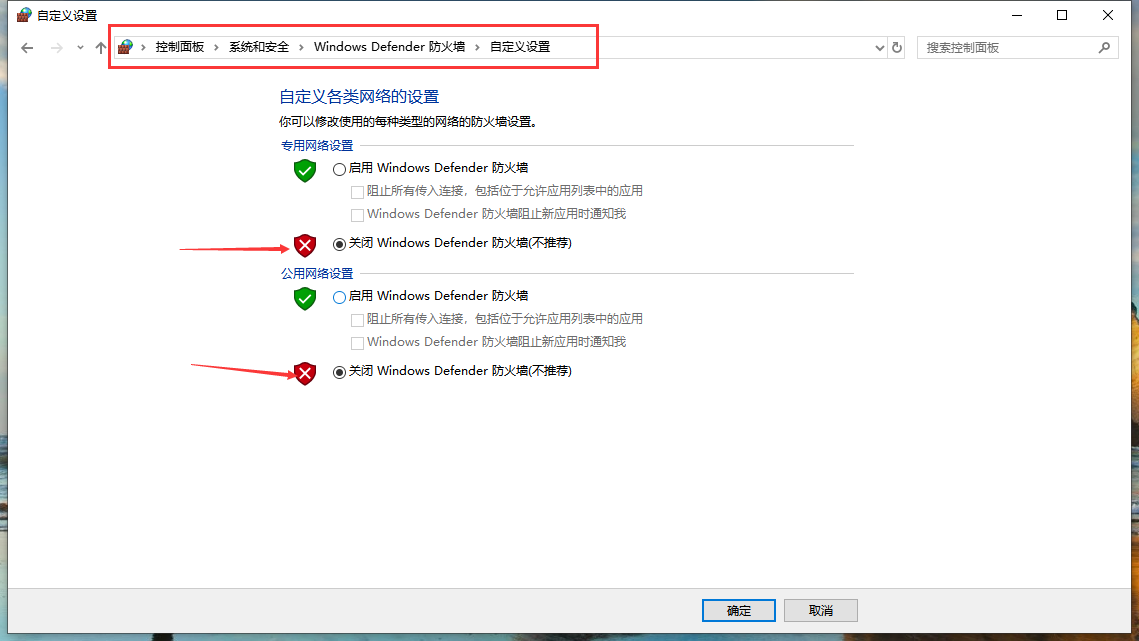

2.按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

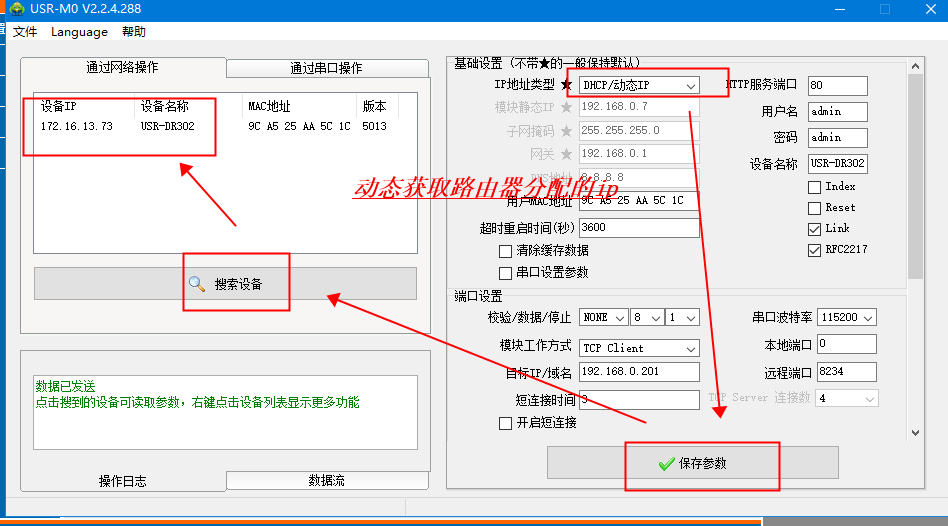

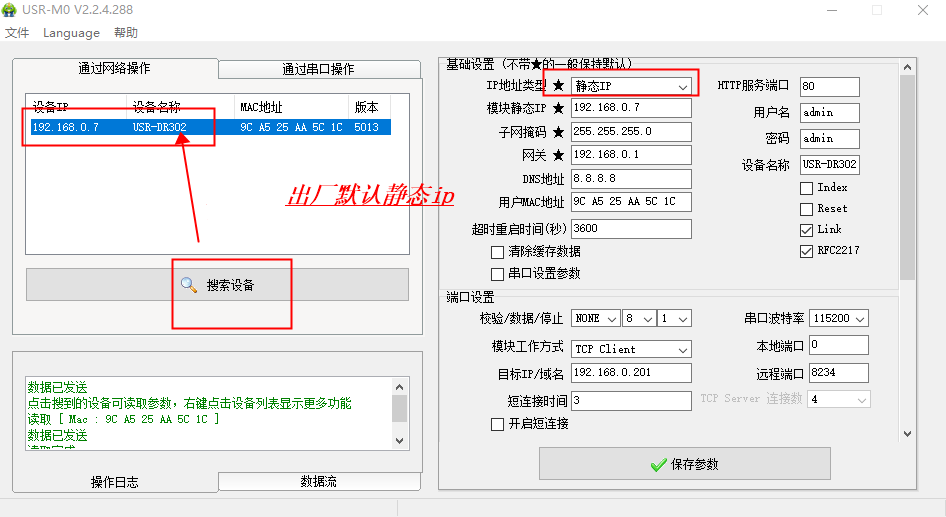

3.用M0設置軟件搜索到設備，出廠默認是192.168.0.7，靜態ip

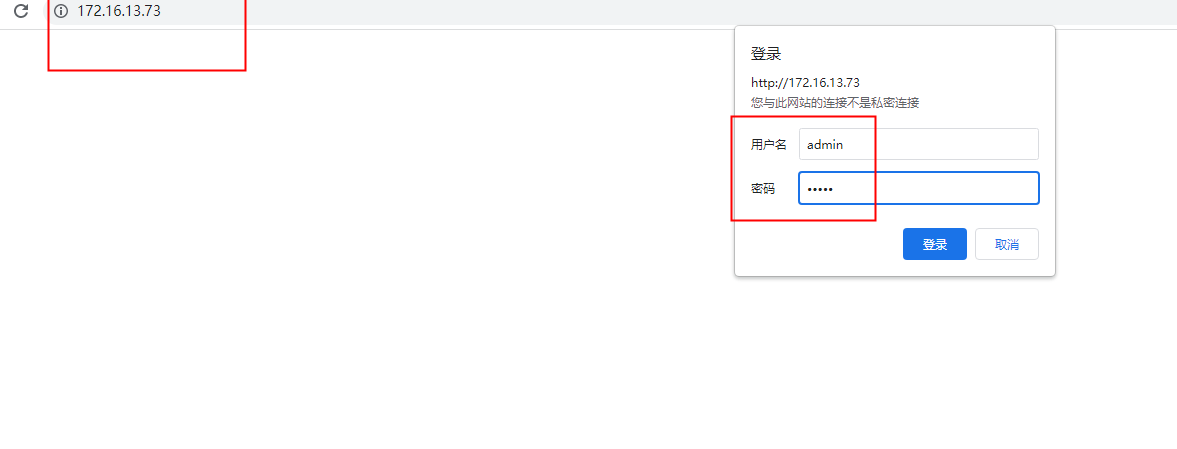

4. 修改成動態獲?。?/span>DHCP/動態ip），保存參數——重新搜索。然后可以看到路由器分配給DR302的動態ip，打開瀏覽器輸入路由器分配的ip進內置網頁，用戶名和密碼都是admin

 瀏覽器進不去：清除瀏覽器緩存，更換瀏覽器，建議使用標準版的谷歌瀏覽器，360瀏覽器開啟兼容模式

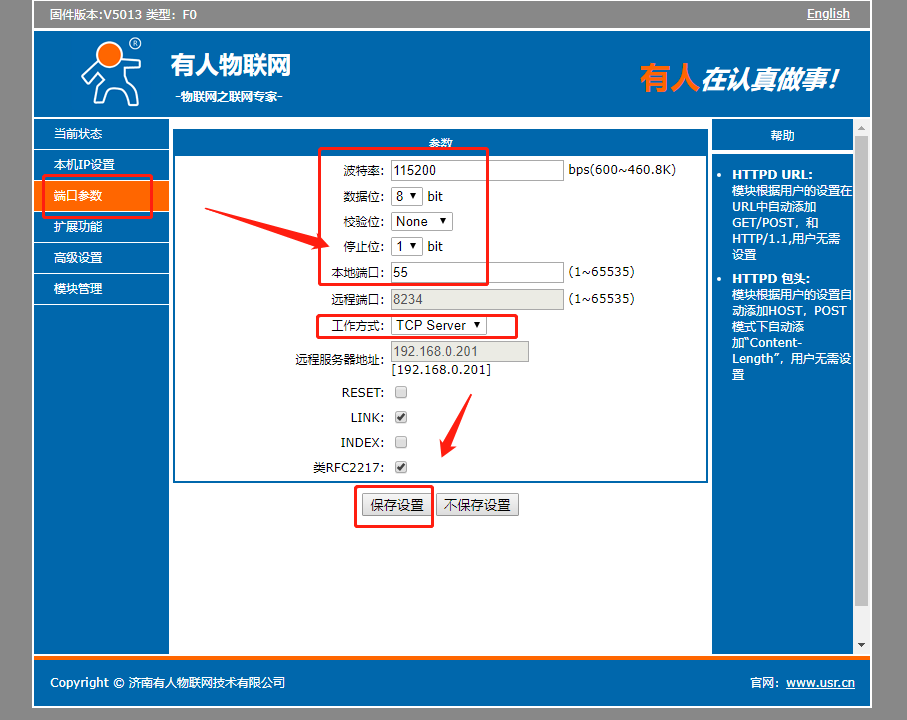

5. 在“端口參數”設置處將302的工作模式設置成TCP-Server，本地端口55（端口可設，此處以55為例），設置完成后保存參數。

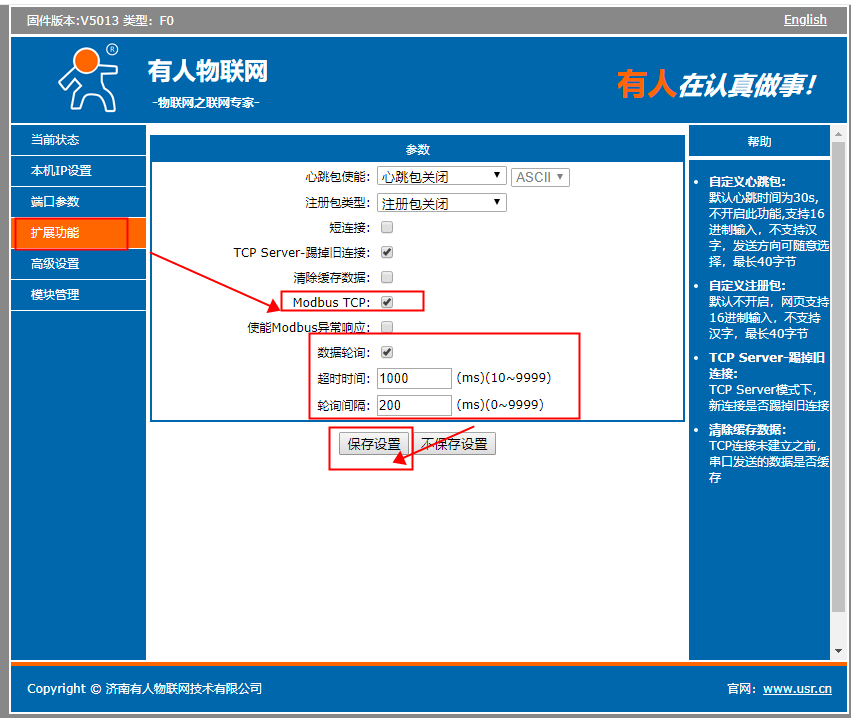

6. 在“擴展功能”勾選“Modbus Tcp”,開啟輪詢功能、設置輪詢參數，設置完成后點擊“保存設置”。

注意：MODBUS 主機輪詢的超時時間（M）設置與這里的超時時間（M1）、輪詢間隔（M2）密切相關。使用規則建議：M>M1+M2

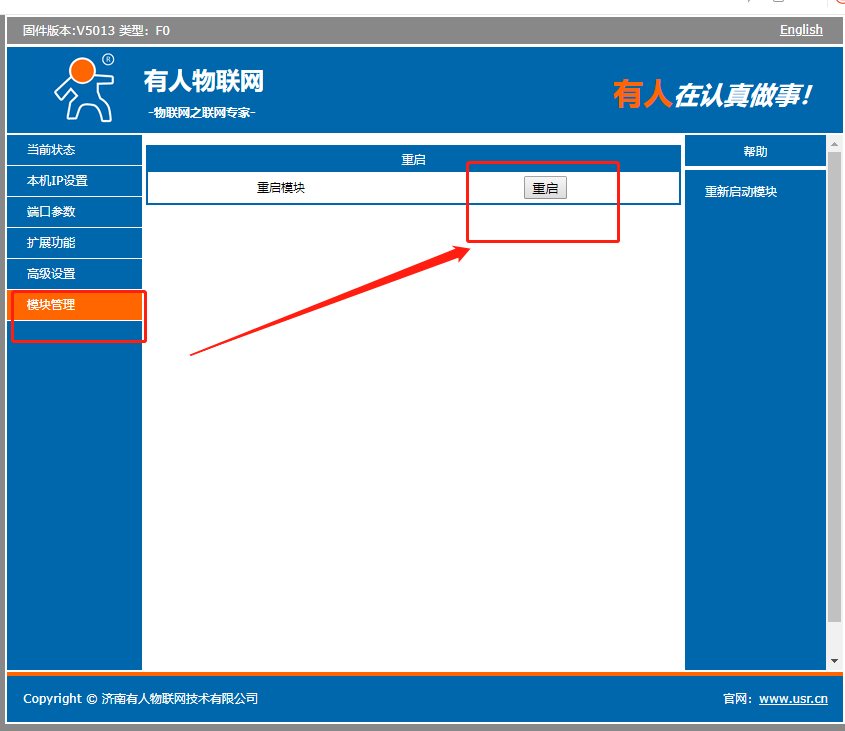

7. 所有參數設置完成后重啟設備生效。

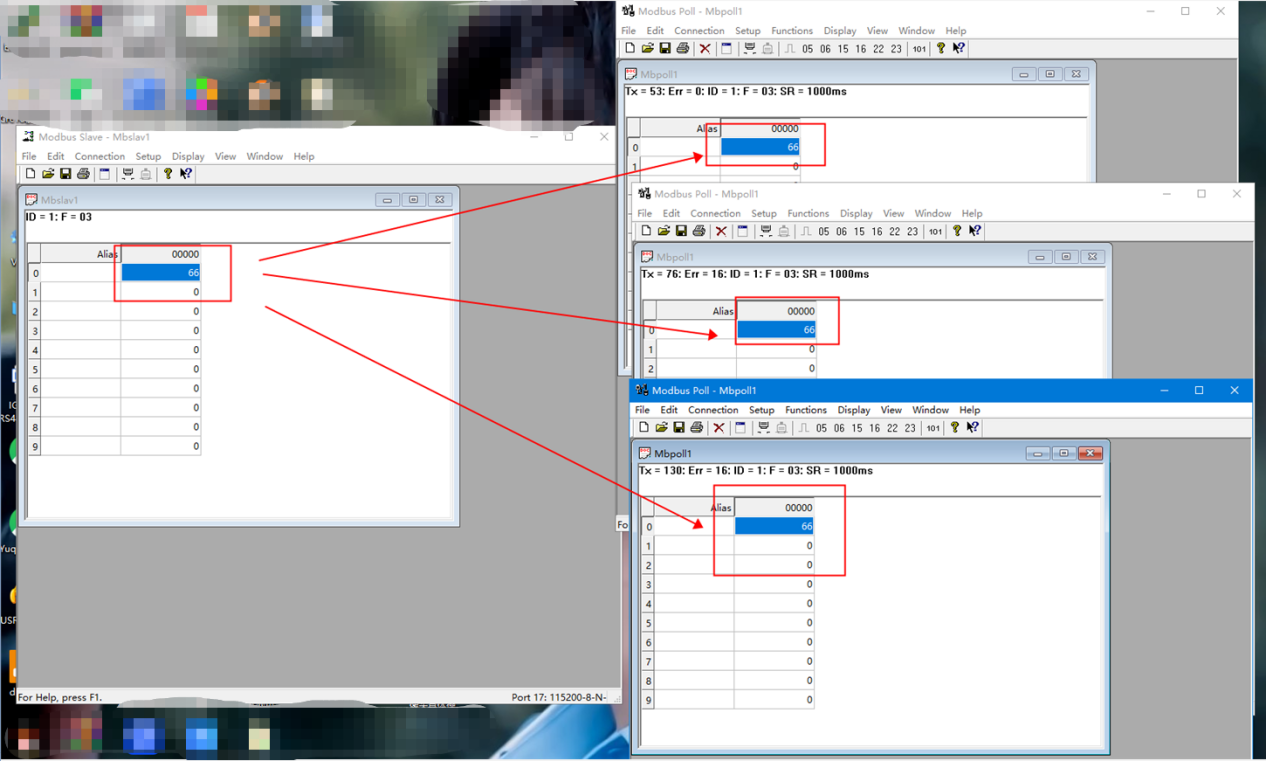

8. 模擬測試用MODBUS SLAVE軟件做串口設備，3個MODBUS POLL軟件做網絡端。

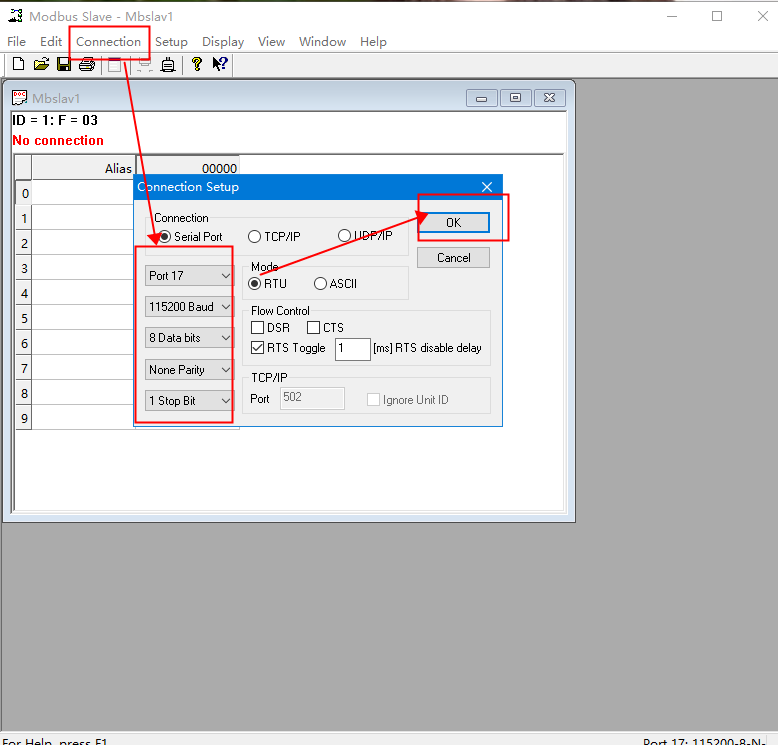

MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和DR302的串口參數設置一致。

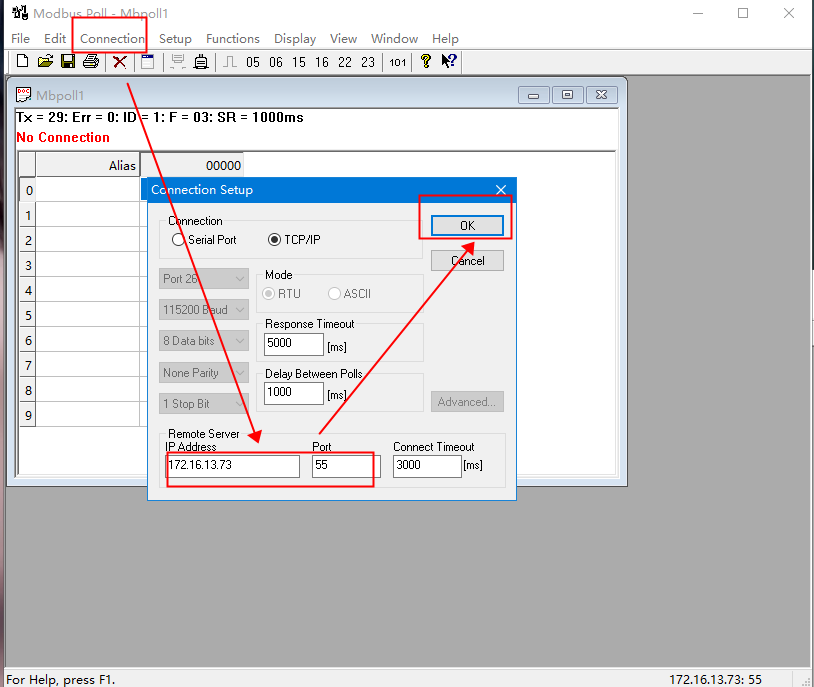

MODBUS POLL軟件設置MODBUS TCP/IP。IP地址填DR302的IP地址，Server Port填DR302的端口號55。注意MODBUS POLL軟件的3個時間參數，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。
