USR-N510-H7-4產品的modbus網關功能

1. 資料下載：

N510-H7說明書：

N510-H7軟件設計手冊：

N510-H7設置軟件下載：http://www.ggxxsw.cn/Download/383.html

串口網絡二合一調試助手：http://www.ggxxsw.cn/Download/27.html

Modbus網關調試工具：電腦端需要modbus poll和modbus slave軟件安裝，可以在百度下載這兩個軟件

2. 網絡拓?fù)鋱D

1>N510-H7通過網線連接路由器

2>PC通過網線或者wifi連接路由器

3>N510-H7和PC在同一個局域網中

注：本案例中的串口設備用PC端的串口調試軟件替代，

3. 前期準備工作：一定關閉電腦端防火墻、殺毒軟件以及禁用多余的網卡，否則會造成無法建立socket連接或者無法正常的數據通訊

如何關閉防火墻:https://zhidao.baidu.com/question/1496426678993786539.html

如何禁用多余網卡：https://zhidao.baidu.com/question/47475708.html

4. N510-H7端設置

1>硬件連接：N510-H7的串口通過USB轉232/485/422連接到電腦上，電腦和N510-H7接在同一個路由器上

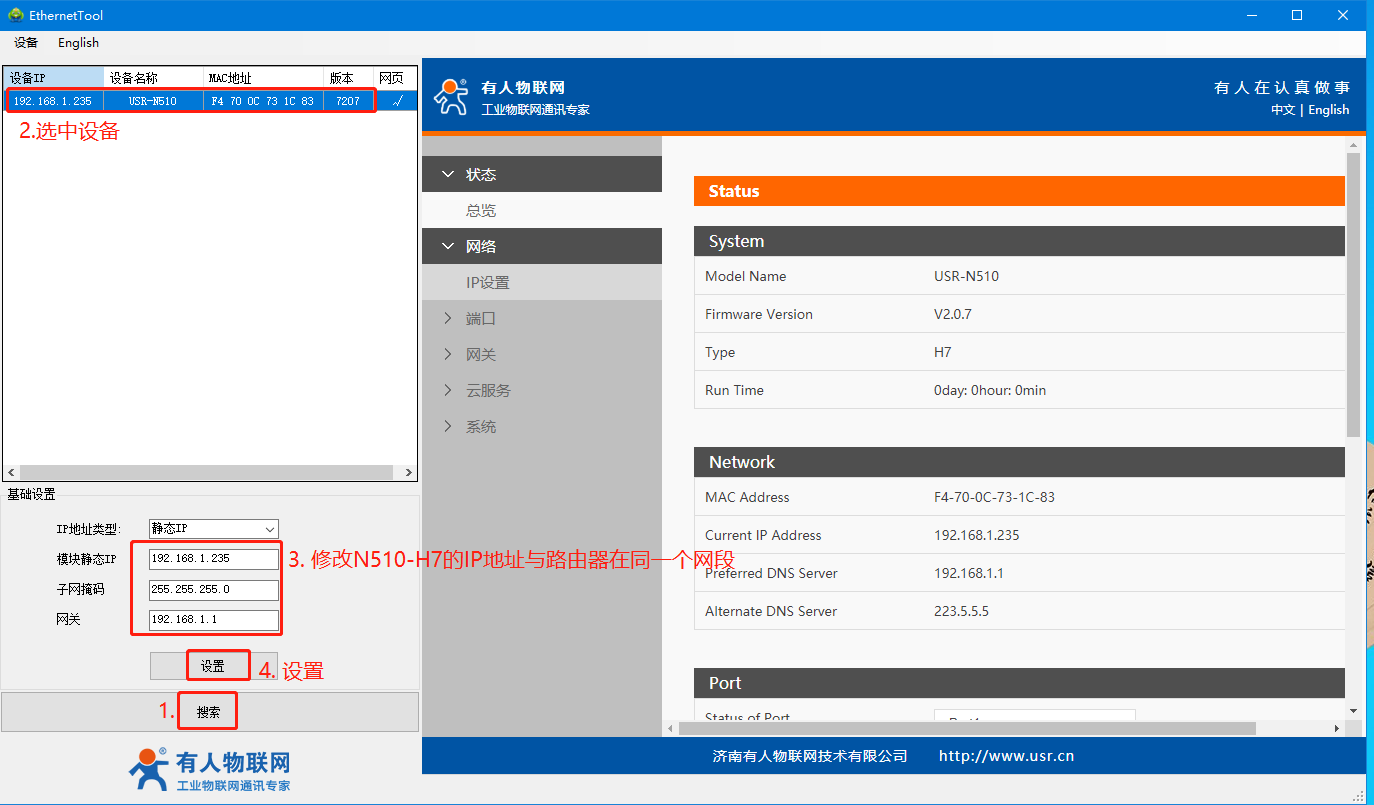

2>打開N510-H7設置軟件，搜索---選中設備---修改IP地址--設置參數

3>搜索設備：打開設置軟件，搜索設備--雙擊設備--用戶名/密碼（admin/admin）--查看N510-H7的參數

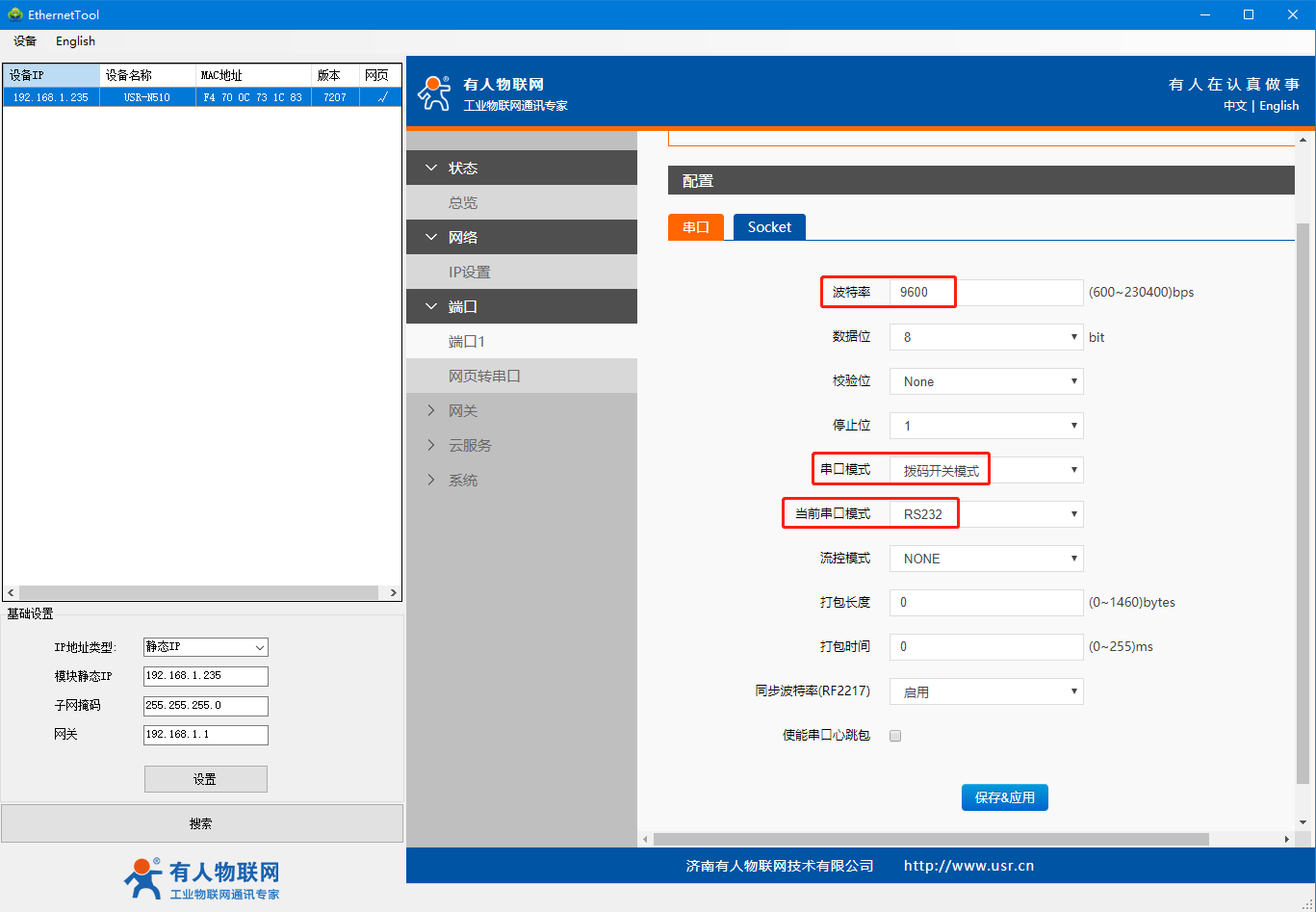

4>串口參數設置：端口1---串口，本案例中用的是RS232串口，波特率修改為9600（在實際應用中，串口參數需要和真實的串口設備保持一致），保存并應用。

注意：選擇繼續配置，不要選擇立即重啟

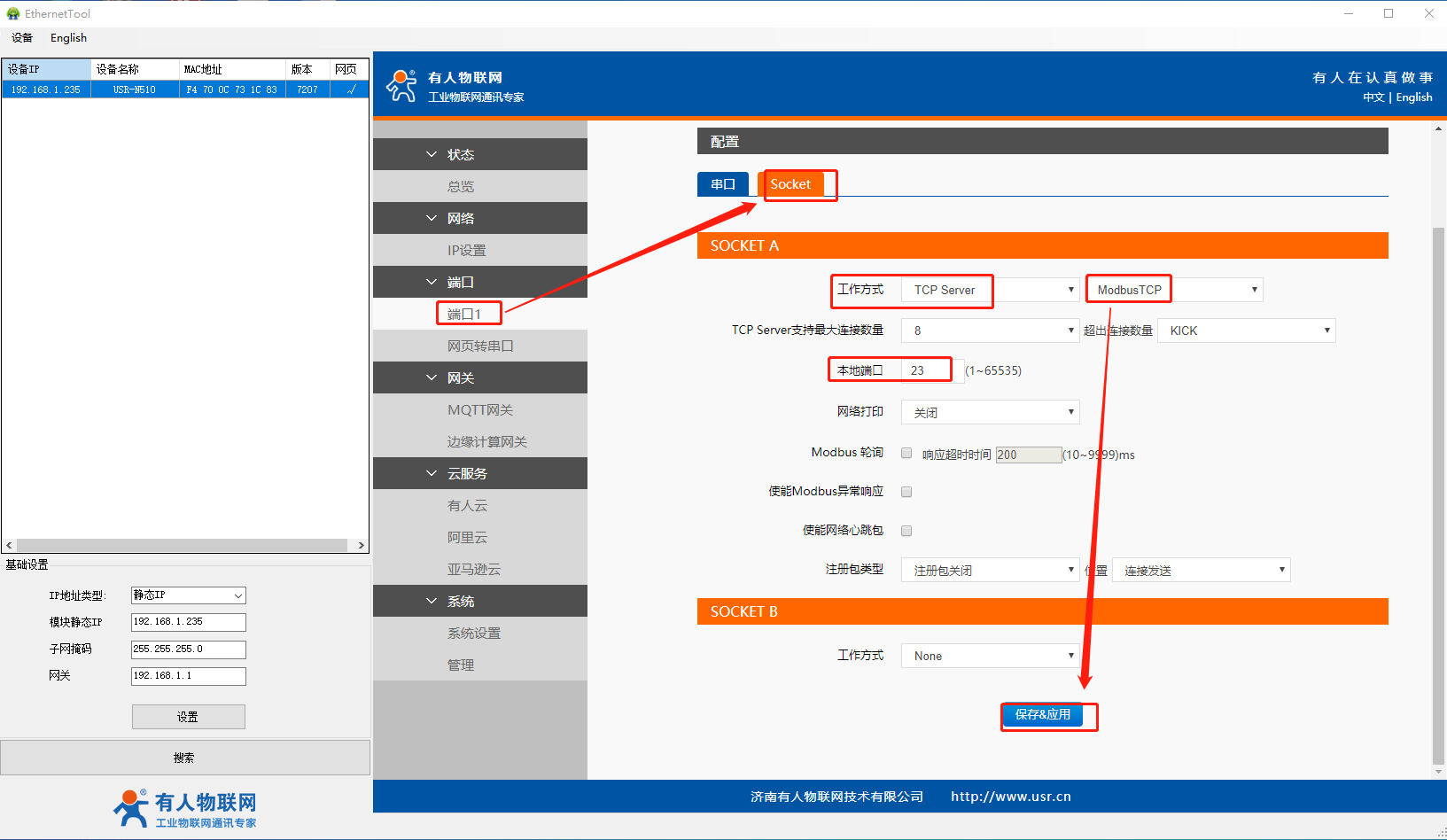

5>設置socket（網絡）參數：在本案例中用的是modbus網關功能，工作方式：TCP Server，啟用modbus TCP功能，其他參數保持默認

6>其他的參數也保持默認即可

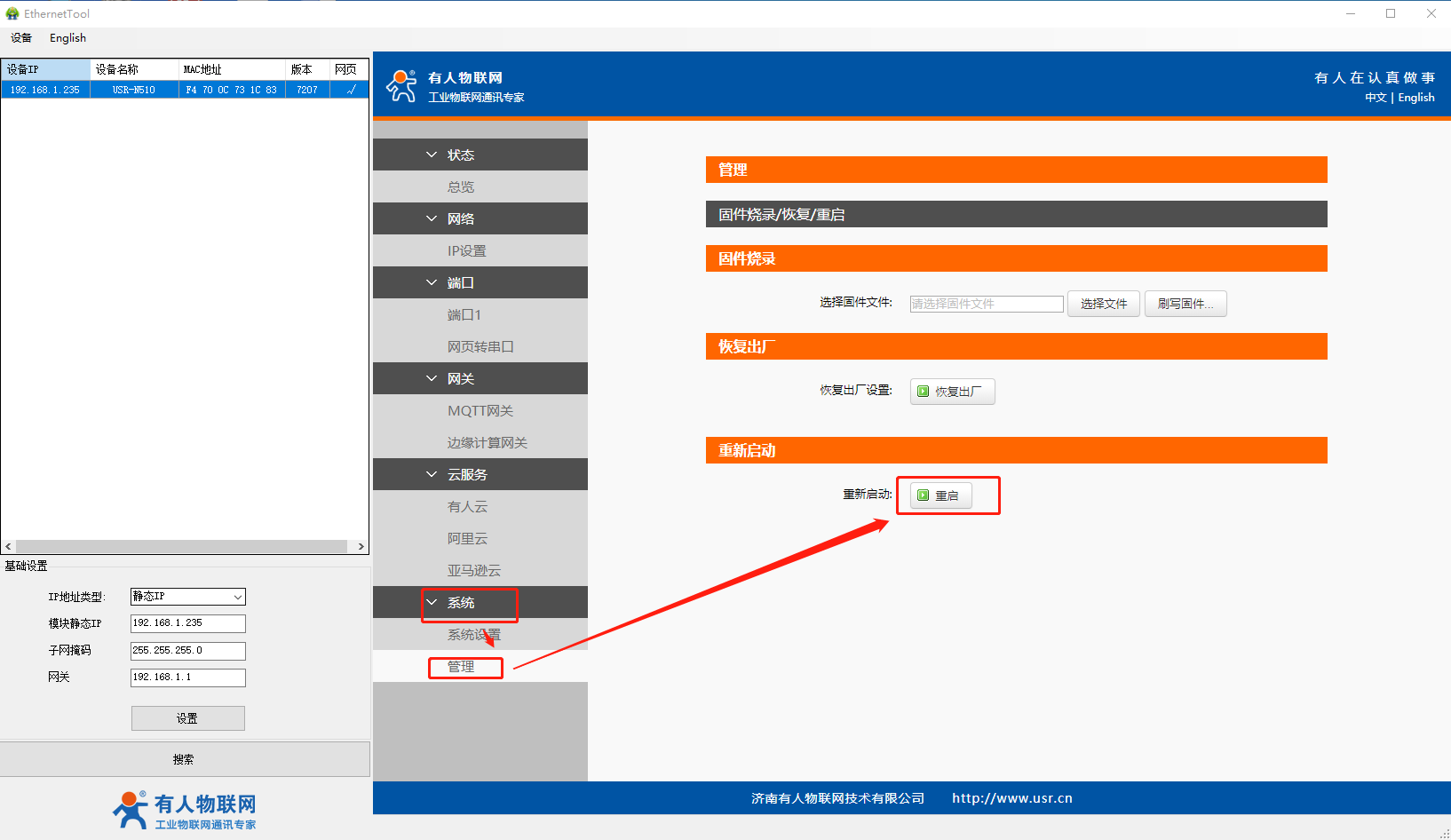

7>重啟N510-H7：系統---管理---重新啟動；等待模塊重新啟動后，可以重新打開設置界面看看，參數是否修改成功。

5. 通訊測試

電腦端打開modbus poll和modbus slave軟件，設置軟件參數

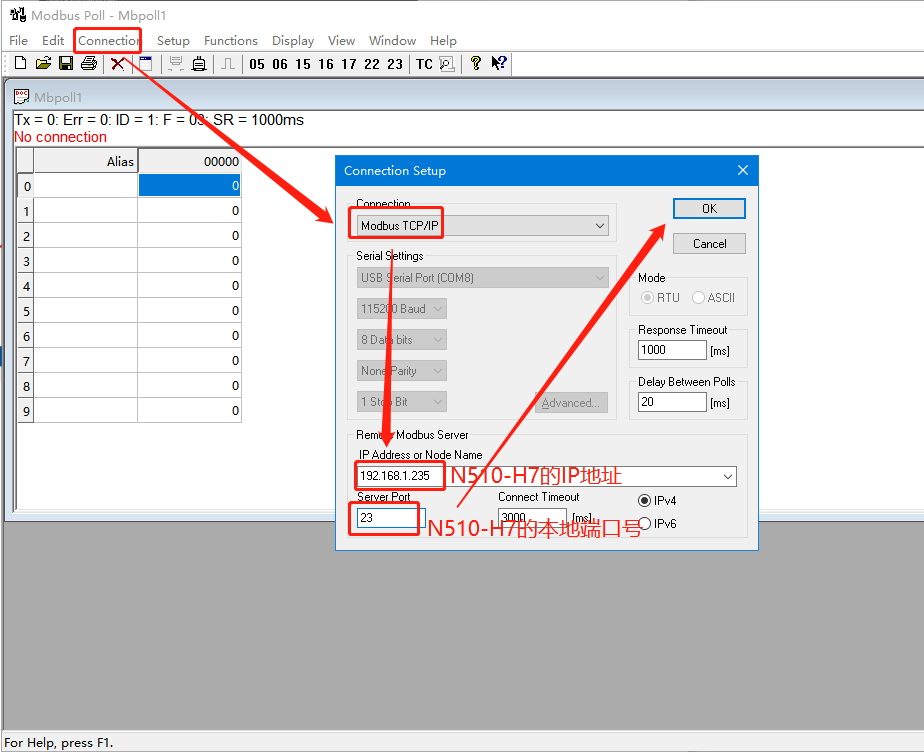

Poll軟件參數：

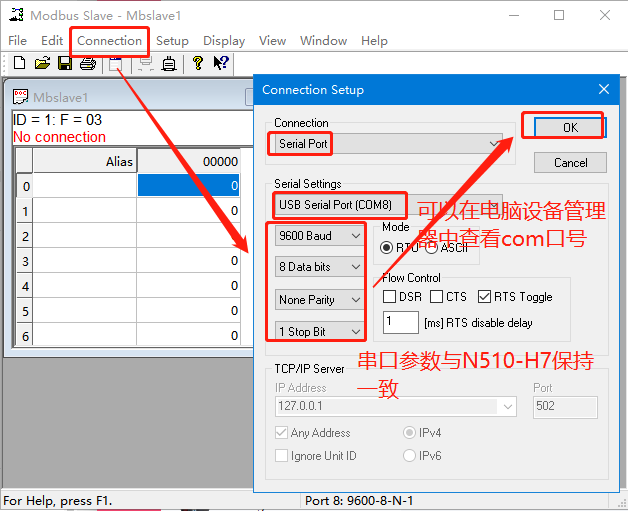

Slave軟件參數：

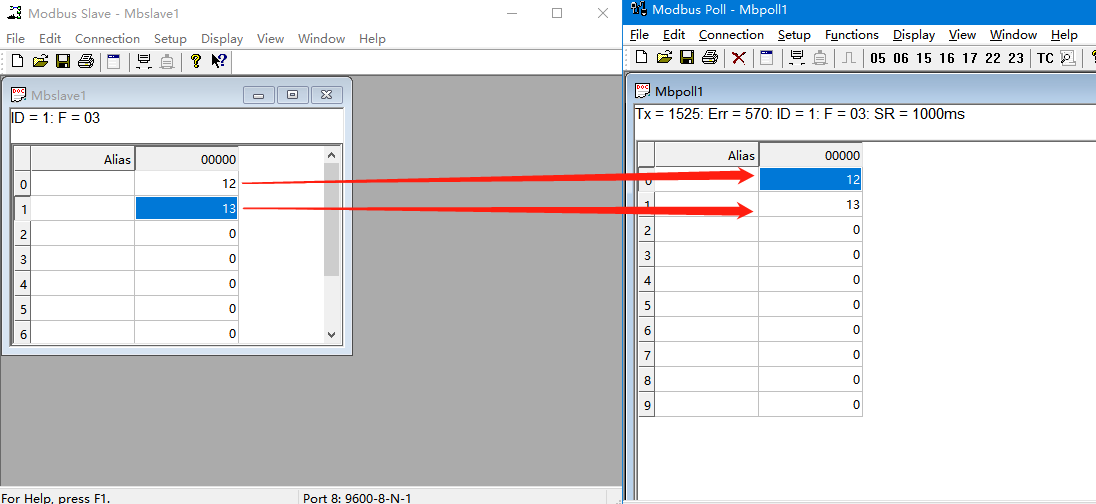

數據讀?。?/span>
