USR-DR216點對點配置案例

1：需要下載的軟件和說明書

產品說明書：http://www.ggxxsw.cn/Download/1149.html

配置軟件：http://www.ggxxsw.cn/Download/1153.html

TCP232-TES串口及網絡調試助手軟：http://www.ggxxsw.cn/Download/27.html
DR216與LG220集中器網關組網功能說明書：http://www.ggxxsw.cn/Download/1150.html

2：硬件連接

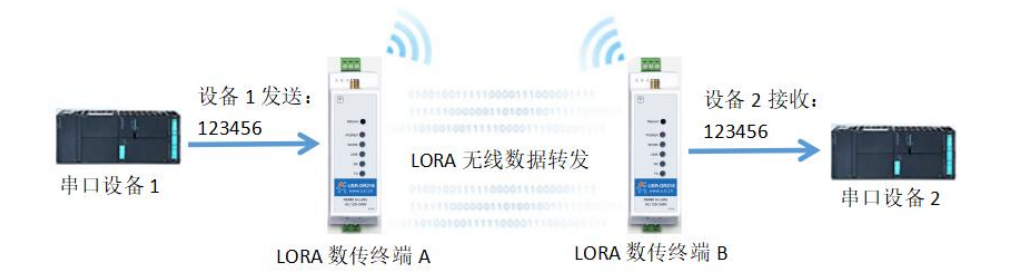

使用RS485串口線分別將LoRa數傳終端A、B接入串口設備（以PC機代替），給LoRa數傳終端裝上天線，然后給LoRa數傳終端上電。

3：DR216參數設置

實現點對點通訊發送方和接收方需滿足 3 個條件： l

速率等級相同（SPD） l

信道一致（CH） l

目標地址相同（ADDR）或為廣播地址（65535）

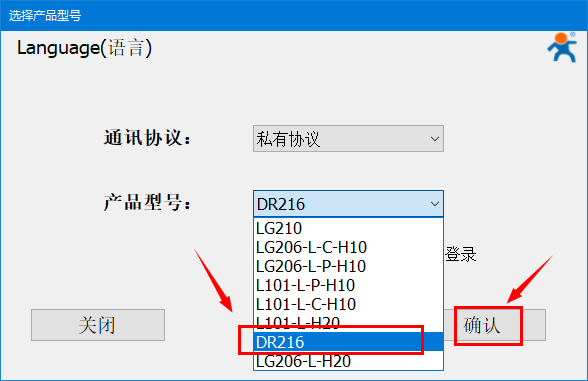

打開LoRa設置軟件，選擇DR216, 開始依次配置兩個216。

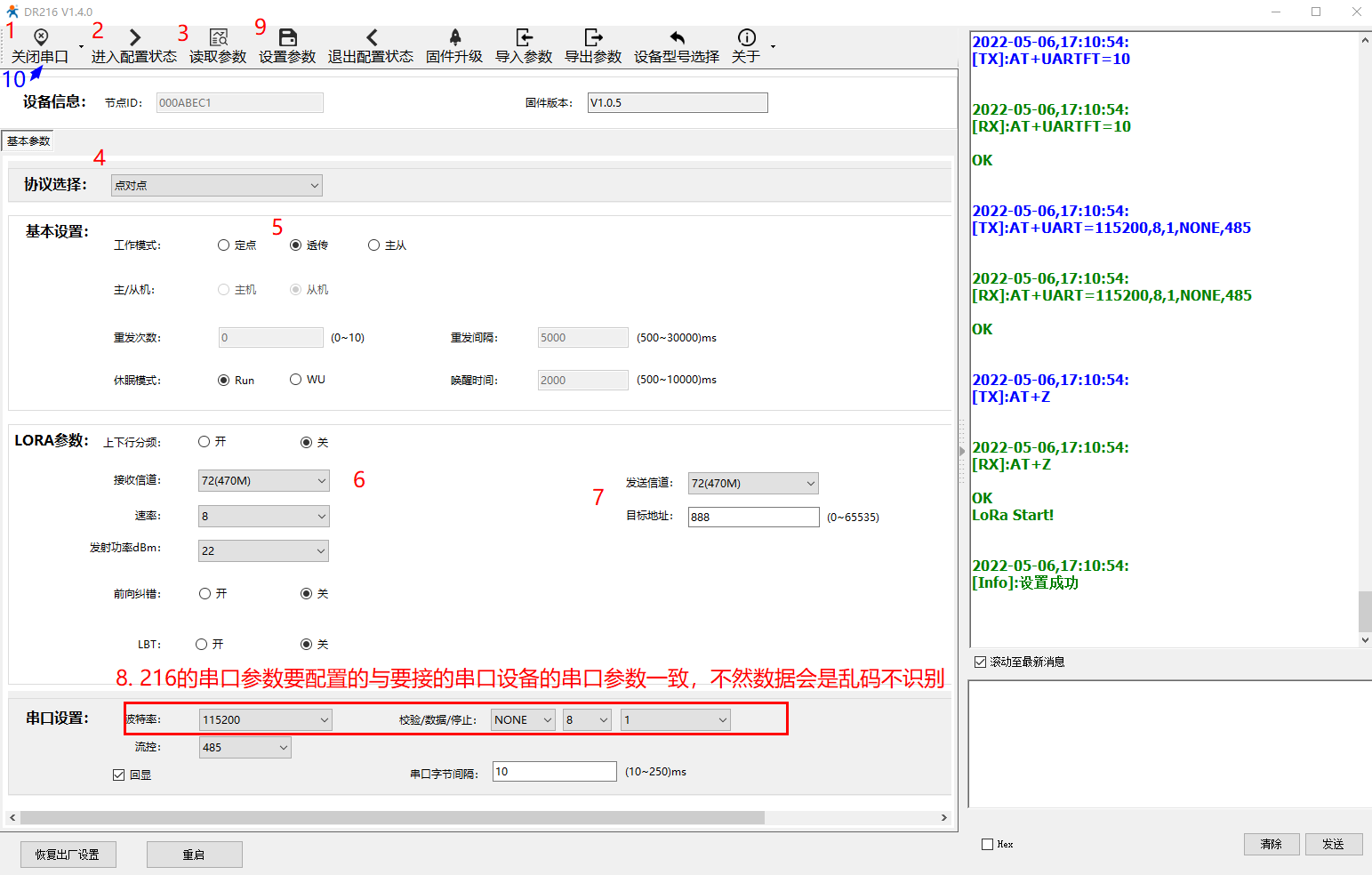

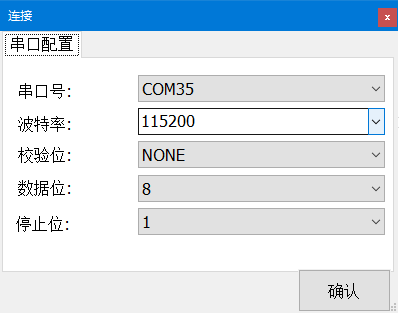

點擊打開串口(選擇A、B對應的串口號，DR216默認串口參數：115200,None，8,1,NFC)、進入配置狀態、讀取參數、配置速率等級8，信道72，目標地址888， 串口設置中的參數配置為您實際要連接的串口設備的串口參數， 點擊設置所有參數，關閉串口。

注：若提示設置失敗，則重新點擊“一鍵設置所有參數”，再次進行設置；當設置成功后想要再次進行參數修改，需要重新進入配置狀態。

4、透傳測試

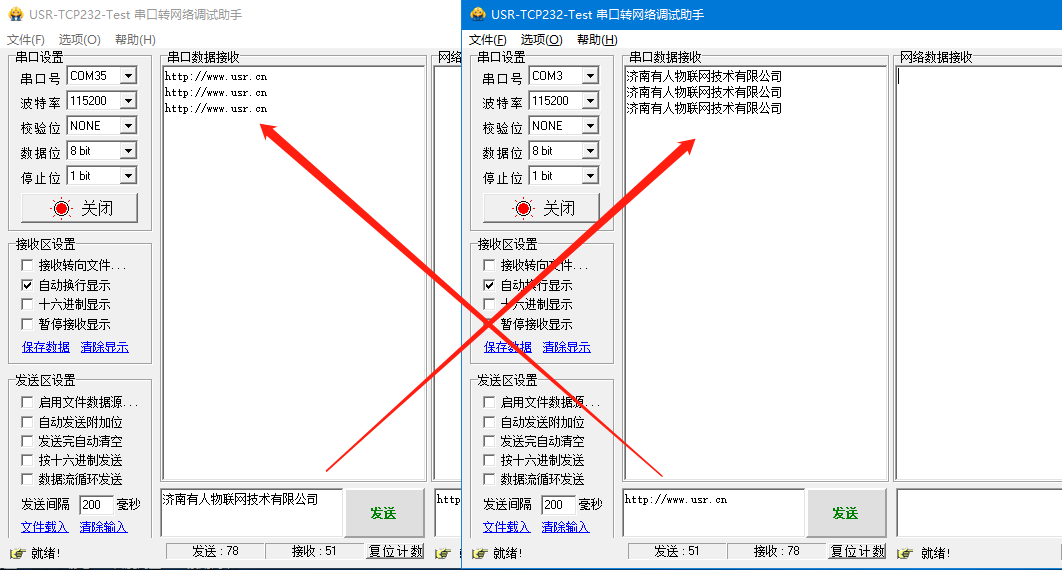

（3）啟動兩個USR-TCP232-Test（模擬串口設備1,2）分別連接LoRa數傳終端A、B的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然），通信效果如下圖所示：

 、
