USR-DR216 廣播模式通信配置案例
2022-05-16

USR-DR216 廣播模式通信配置案例

1需要下載的軟件和說明書

產品說明書:http://www.ggxxsw.cn/Download/1149.html

配置軟件http://www.ggxxsw.cn/Download/1153.html

TCP232-TES串口及網絡調試助手軟http://www.ggxxsw.cn/Download/27.html
DR216與LG220集中器網關組網功能說明書:http://www.ggxxsw.cn/Download/1150.html

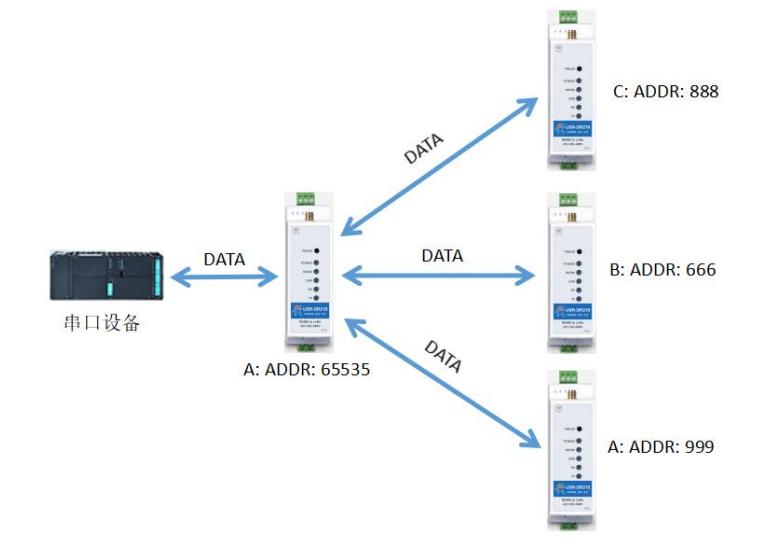

2:硬件連接

使用RS485串口線分別將LoRa數傳終端AB、C接入串口設備(以PC機代替),給LoRa數傳終端裝上天線,然后給LoRa數傳終端上電。





3DR216參數設置

所有設備工作在透傳狀態,保證廣播發送的模塊的ADDR65535,其他設備與廣播設備的速率等級、信道參數相同。

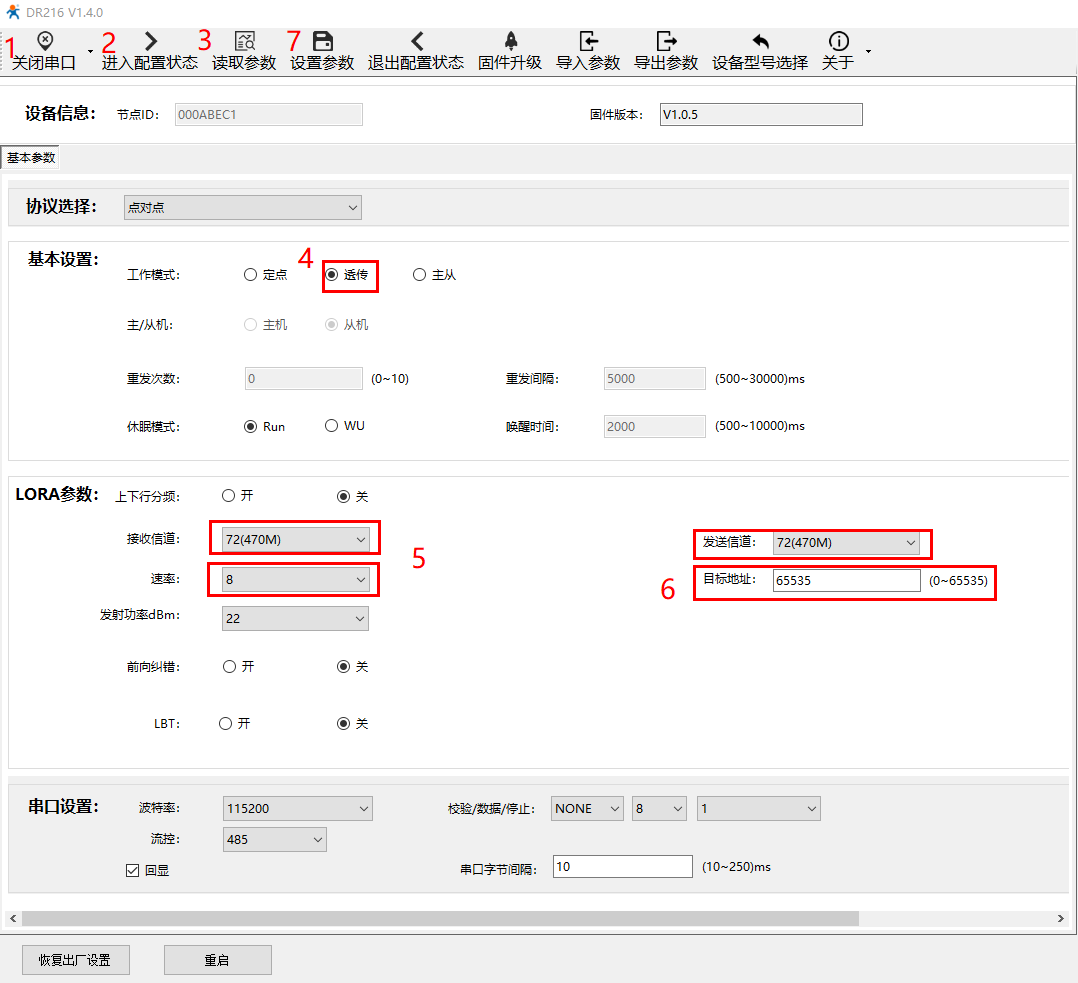

打開LoRa設置軟件 選擇DR216  依次點擊打開串口(選擇A、BC對應的串口號,串口參數:115200,None,8,1,NFC)  進入配置狀態  讀取參數  配置A模塊為廣播設備,廣播設備參數:透傳模式,速率等級8,信道72,目標地址65535  設置所有參數  關閉串口







根據上面步驟配置設備B:透傳模式,速率8,信道72,目標地址888。



配置設備C:透傳模式,速率8,信道72,目標地址666。

注:若提示設置失敗,則重新點擊“一鍵設置所有參數”,再次進行設置;當設置成功后想要再次進行參數修改,需要重新進入配置狀態。

4、數據測試

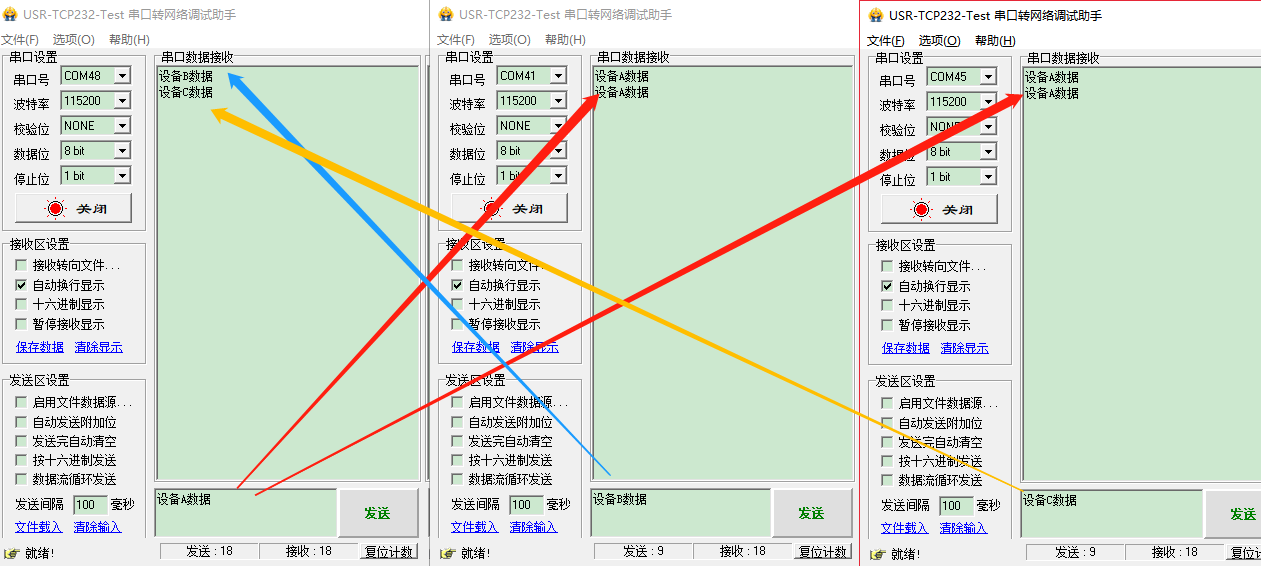

啟動USR-TCP232-Test(模擬串口設備A,B,C)分別連接LoRa數傳廣播端A接收端B、C的串口,使用串口設備1發送數據,串口設備2、3可接收數據,設備2、3的數據可以發送給設備1,通信效果如下圖所示:
