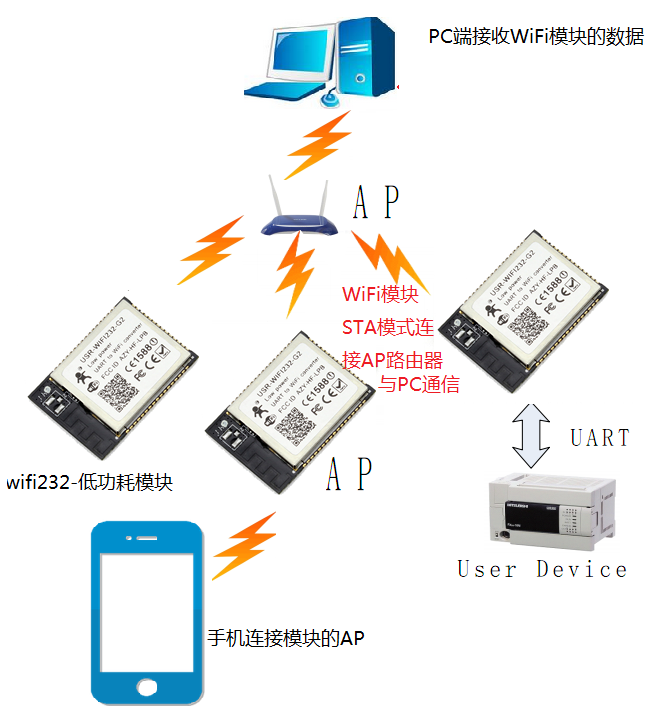

通信示意圖：

1:設置方式：以WiFi232-T為例，模塊串口連接電腦串口，電腦連接WiFi。

2：電腦搜索WiFi模塊的網絡，并連接上，查詢電腦獲取到的IP地址。

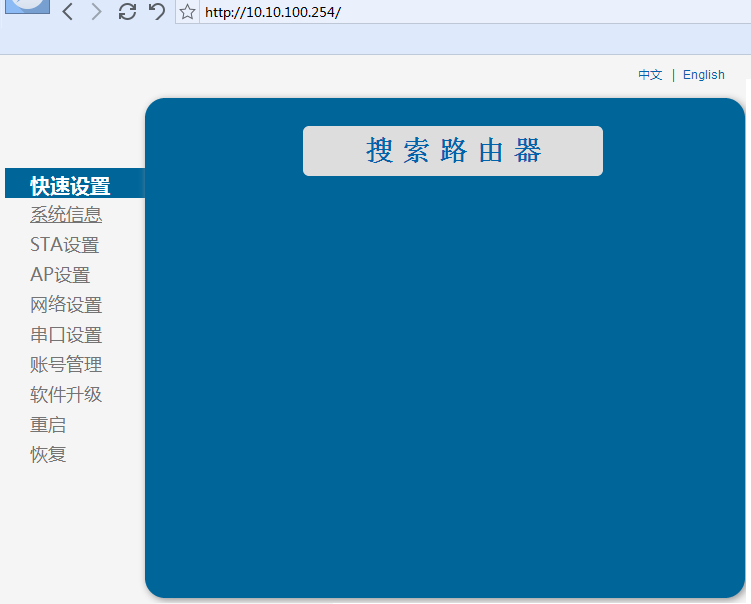

3：打開網頁之后修改參數,在瀏覽器上輸入IP地址10.10.100.254.

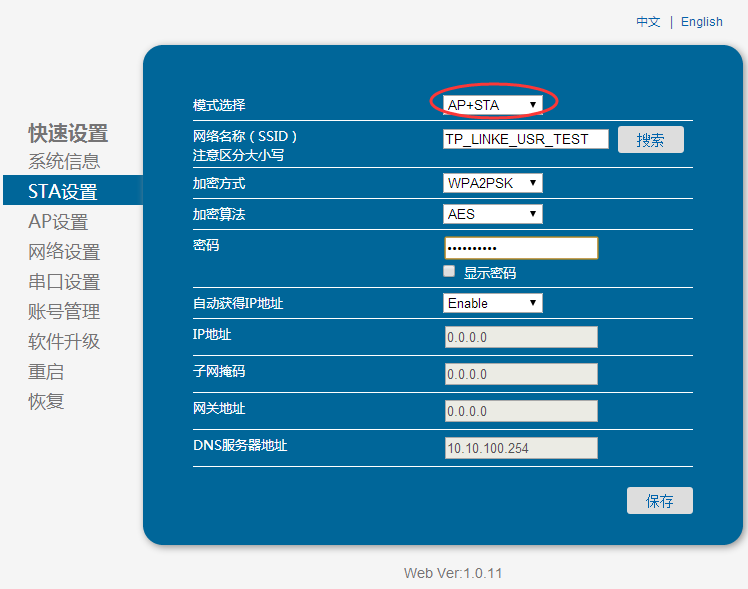

4:模式選擇設置為AP+STA ，設置要連接的路由器。

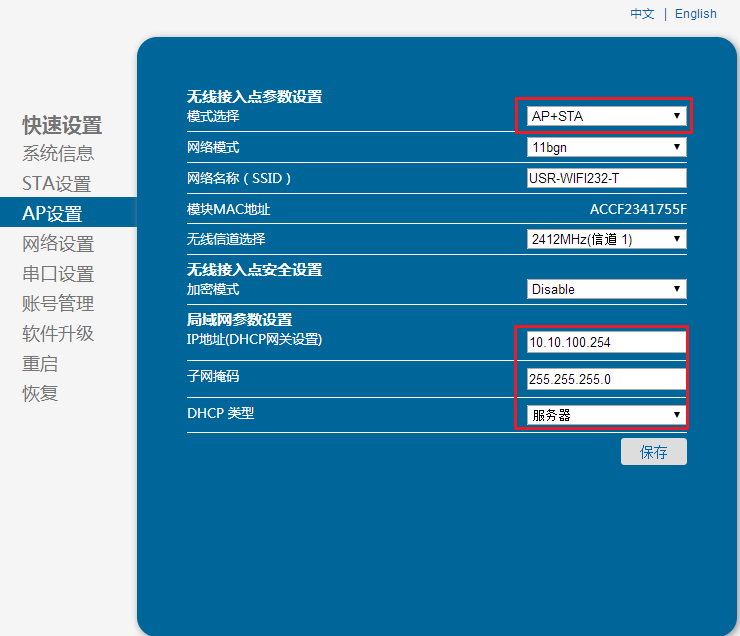

5：設置AP模式的IP地址和模式選擇。

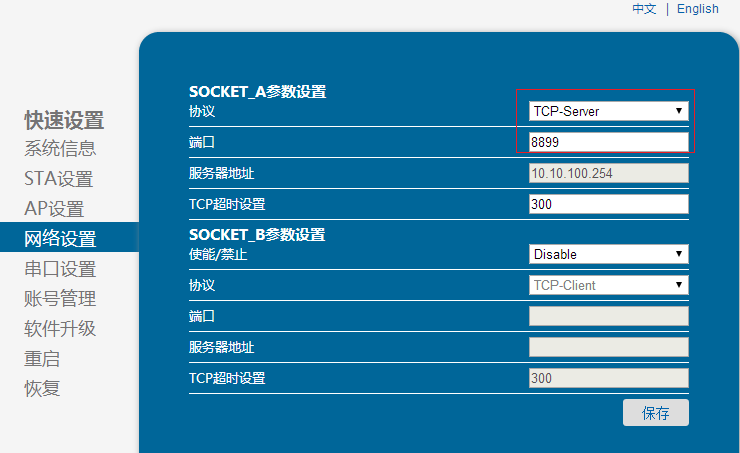

6：設置模塊的網絡模式為T(mén)CP-server，端口為默認8899.

7：設置成功以上參數，重啟WiFi模塊。

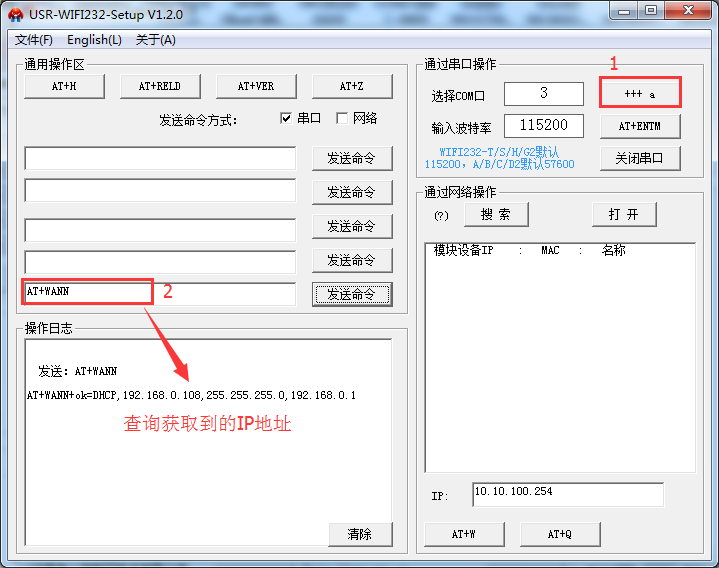

8：然后WiFi模塊的串口連接電腦串口，發送AT+WANN指令查詢STA模式連接到TP-LINK路由器之后分配的IP地址。使用WiFi232-setup軟件

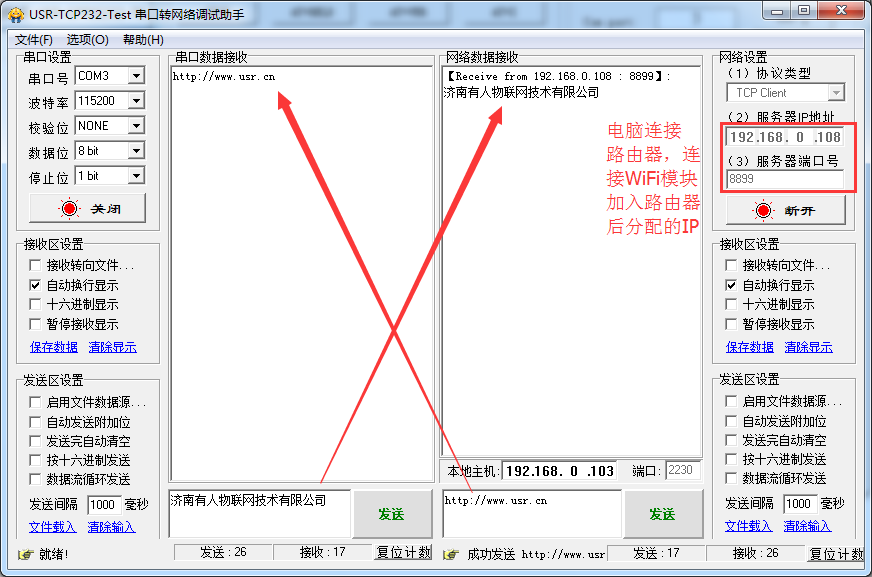

9：以上查詢到的IP地址為192.168.0.108，由于WiFi模塊設置的是TCP server網絡模式，所以電腦應該以TCP client形式連接WiFi模塊的IP地址。電腦端目前需要連接TP-LINK路由器。

使用串口及網絡調試助手軟件連接。

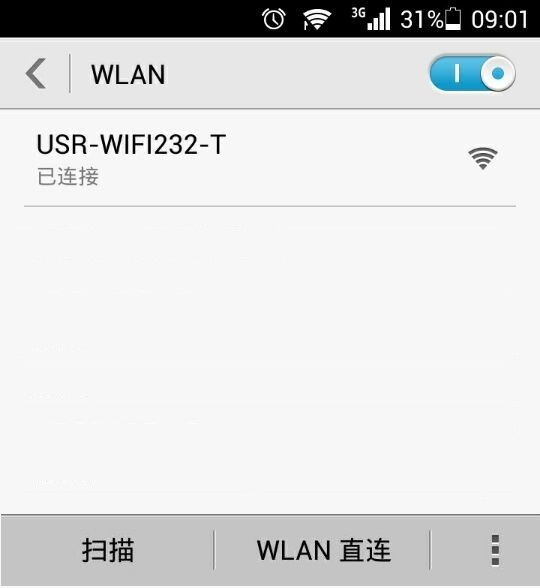

10：測試AP模式通信,手機端使用手機助手連接WiFi模塊的AP（USR-WIFI232-T）

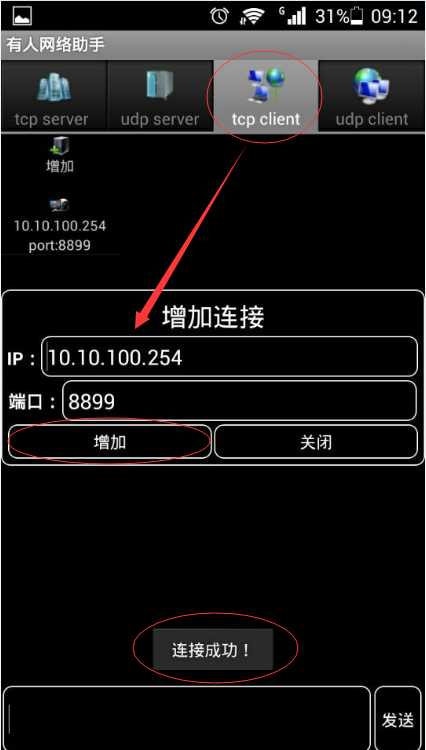

11：使用手機助手軟件連接WiFi模塊的IP和端口

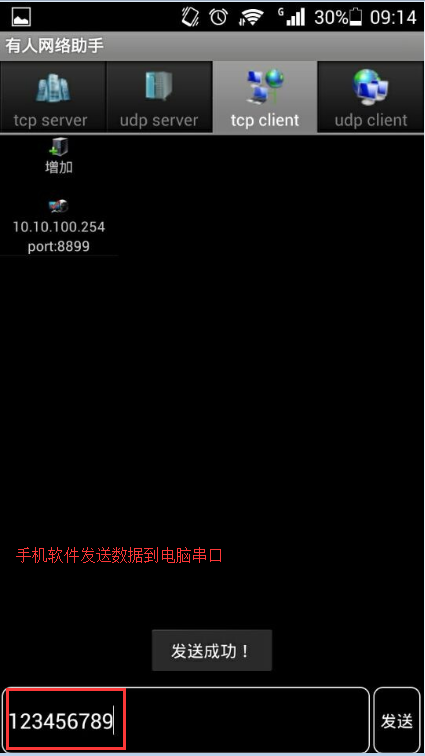

12：手機助手發送數據，電腦打開一個網絡調試助手，接收手機端發送的數據。

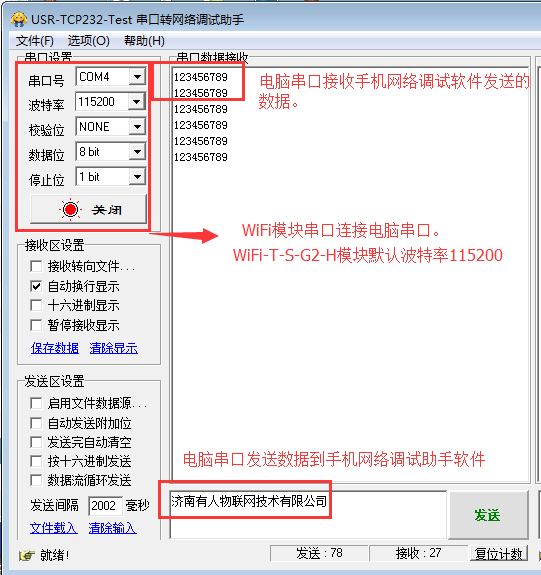

13：電腦串口發送數據，手機軟件接收數據。

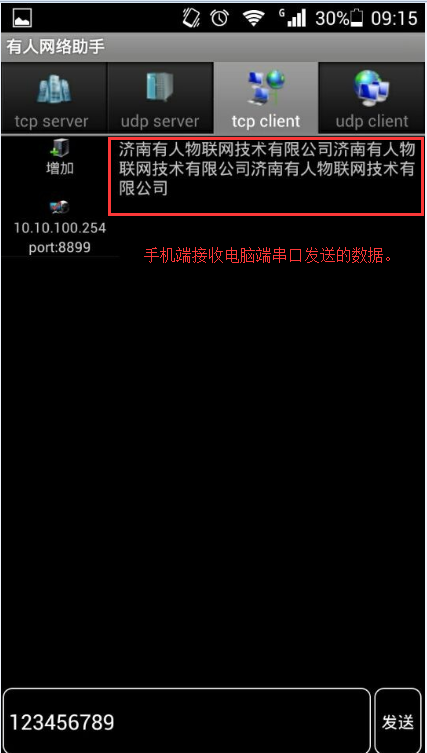

14：手機端網絡接收數據。
