1. 資料下載:
USR-N520-H7-edge說明書:http://www.ggxxsw.cn/Download/1159.html
USR-N520-H7-edge設置軟件:http://www.ggxxsw.cn/Download/383.html
2. 網絡拓撲
硬件連接:串口設備--RS485/232--N520--網口--路由器--PC(服務器)
數據流向:
說明:本案例中,串口設備用電腦端的modbus slave軟件模擬來測試
3. 設置USR-N520參數
1>設置USR-N520的IP地址:打開設置軟件--搜索--點擊設備--選擇DHCP/動態IP--點擊設置
2>重新搜索設備:搜索設備---雙擊設備---輸入用戶名和密碼---切換為中文顯示---打開端口設置界面
用戶名和密碼出廠默認均是admin
3>設置串口參數:
串口參數設置:根據串口設備的實際情況設置
串口模式:如果用232串口的話,選擇RS232;如果用485串口的話,選擇RS485
流控模式:根據實際情況填寫
本案例中,波特率修改為9600,串口模式設置為RS232,只修改了這2個參數
注意:保存應用后,不要立即重啟,可以將所有的參數設置完成后一并重啟
4>使能邊緣計算網關功能

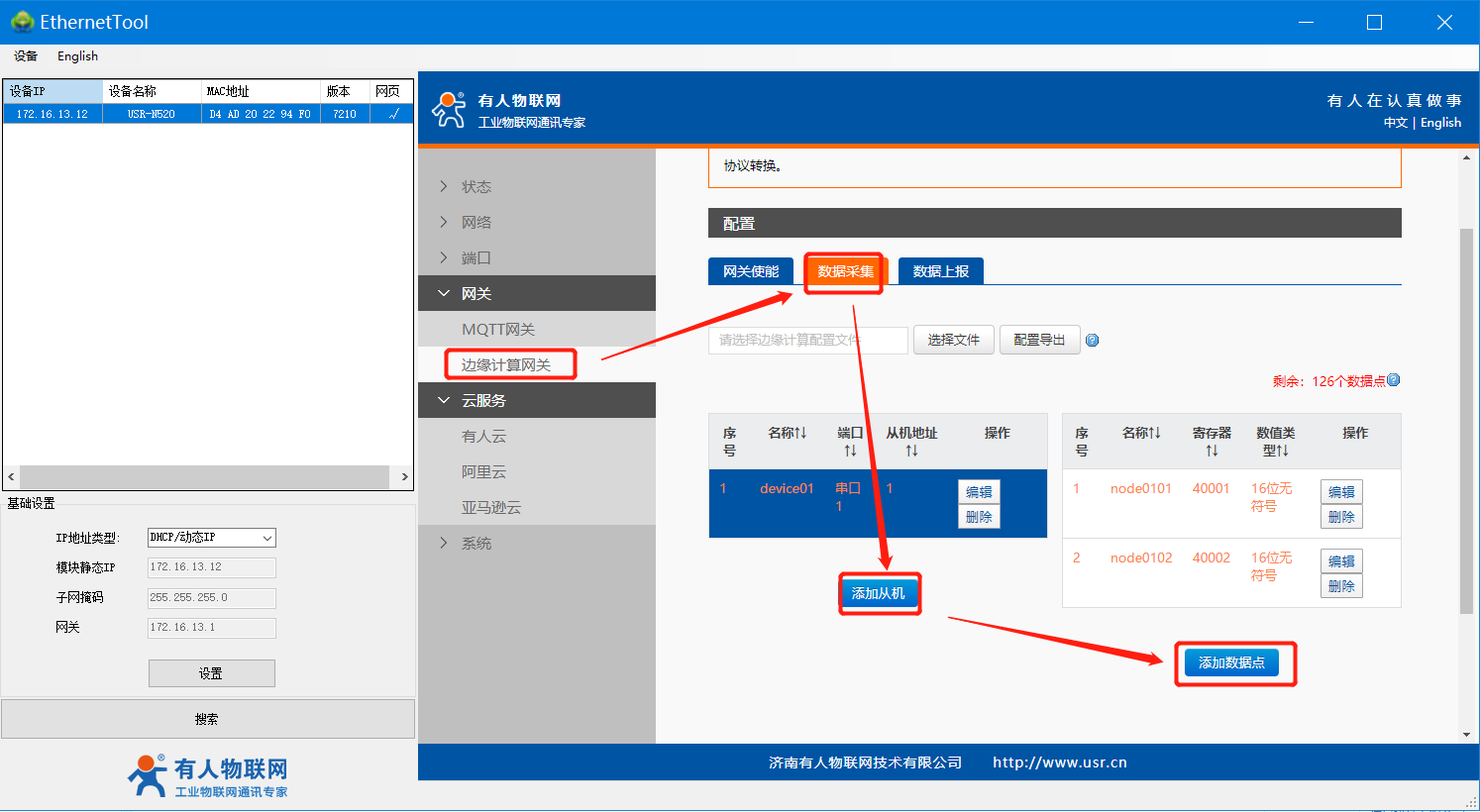

5>添加從機與變量
6>添加從機
7>添加數據點
8>從機和數據點添加完成
9>數據上報
10>Json模板設置
模板填寫規則
本案例中,是2個從機,所以是device01和device02;并且節點也是不同的
11>數據上報完成后,重啟USR-N520,設備端設置完成
4. 數據測試
1>打開網絡調試助手,建立TCP連接
協議類型:TCP client,如果USR-N520做TCP server,那軟件就設置為TCP client
遠程主機地址:USR-N520的IP地址
遠程主機端口:N520的本地端口號
2>打開modbus slave,用來模式真實的串口設備,在軟件上添加了2個從機
3>建立連接
4>服務器端接收到N520上報的數據,我們上面設置的是5s上報一次,網絡端的時間戳上可以看到上報的時間間隔也是5s
