USR-N510-H7(二期)UDP通信測試案例
2022-08-10


USR-N510-H7(二期)UDP通信測試案例

一、資料下載

USR-N510 H7說明書:http://www.ggxxsw.cn/Download/1159.html

設置軟件:http://www.ggxxsw.cn/Download/383.htm

串口網絡調試助手:http://www.ggxxsw.cn/Download/27.html

二、準備工作

1、USR-N510-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線 數量1條
5、電腦 數量1臺

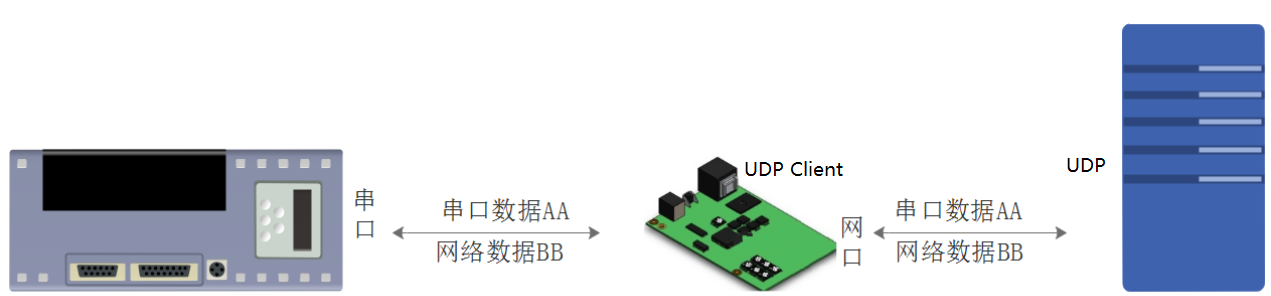

三、連接框圖



四、設置步驟

1、USB-RS485串口線接N510串口,注意485接線線序,USB-RS485 A線接N510 串口的A端子,USB-RS485 B線接N510 串口的B端子,USB頭插入電腦USB口。

N510網口通過網線直連電腦網口。檢查所有連接無誤后,給N510用12V電源適配器供電。

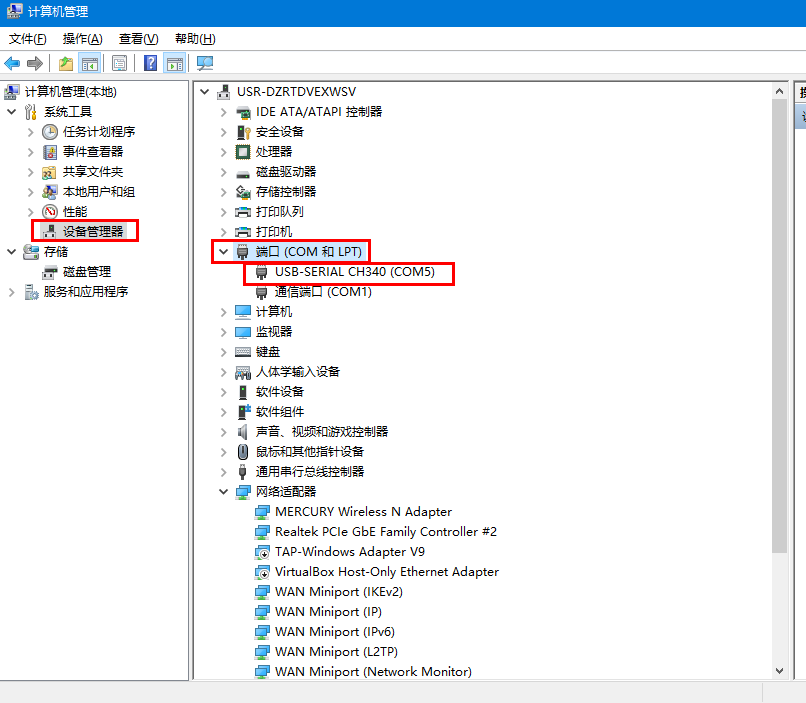

2、檢查USR-RS485串口線的COM口號,點擊電腦計算機,右擊鼠標,點擊設備管理器,查看端口,確認USB-RS485串口線的COM口號,有人測試電腦是COM5。

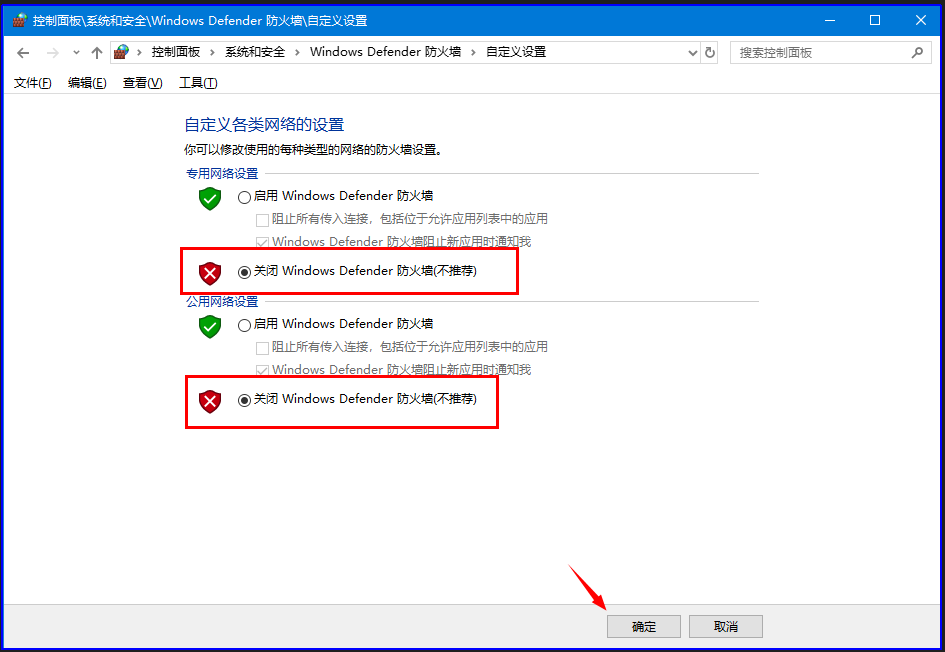

3、電腦關閉防火墻。

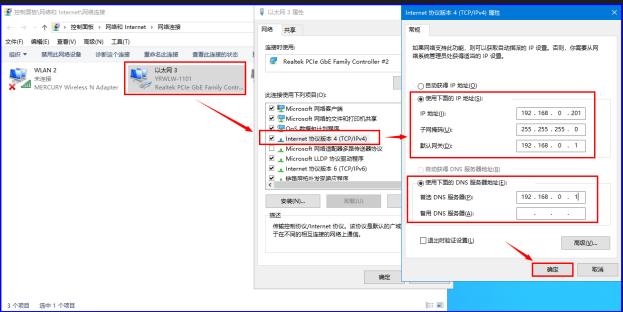

4、電腦:控制面板\網絡和 Internet\網絡連接,IP設置和N510 IP同網段,N510默認IP是192.168.0.7,網關192.168.0.1,將電腦本地連接IPv4設置靜態IP,192.168.0.201,子網掩碼255.255.255.0,網關192.168.0.1。



5、打開下載網絡調試助手。

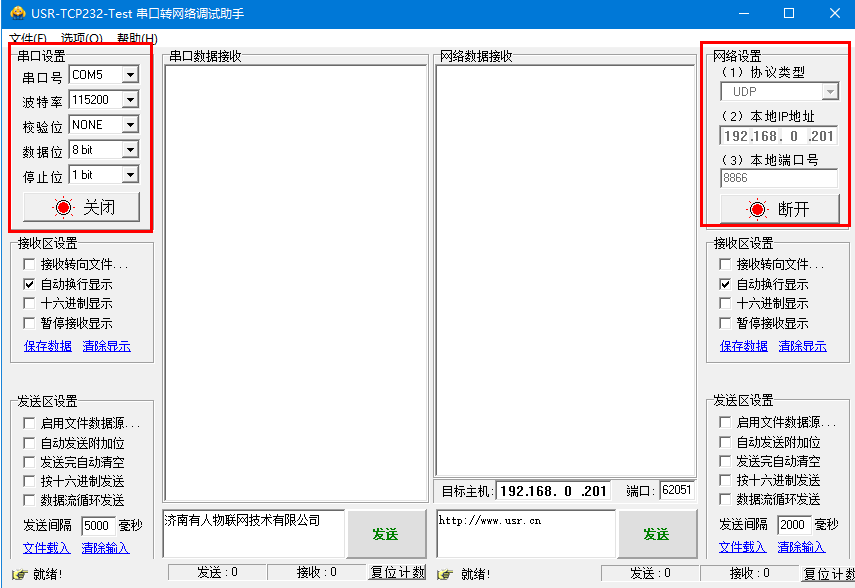

網絡協議配置為UDP server,本地IP地址為192.168.0.201,本地端口號自定義設置(8866),點擊開啟監聽,打開真實串口COM5。







4、下載并打開H7系列設置軟件:

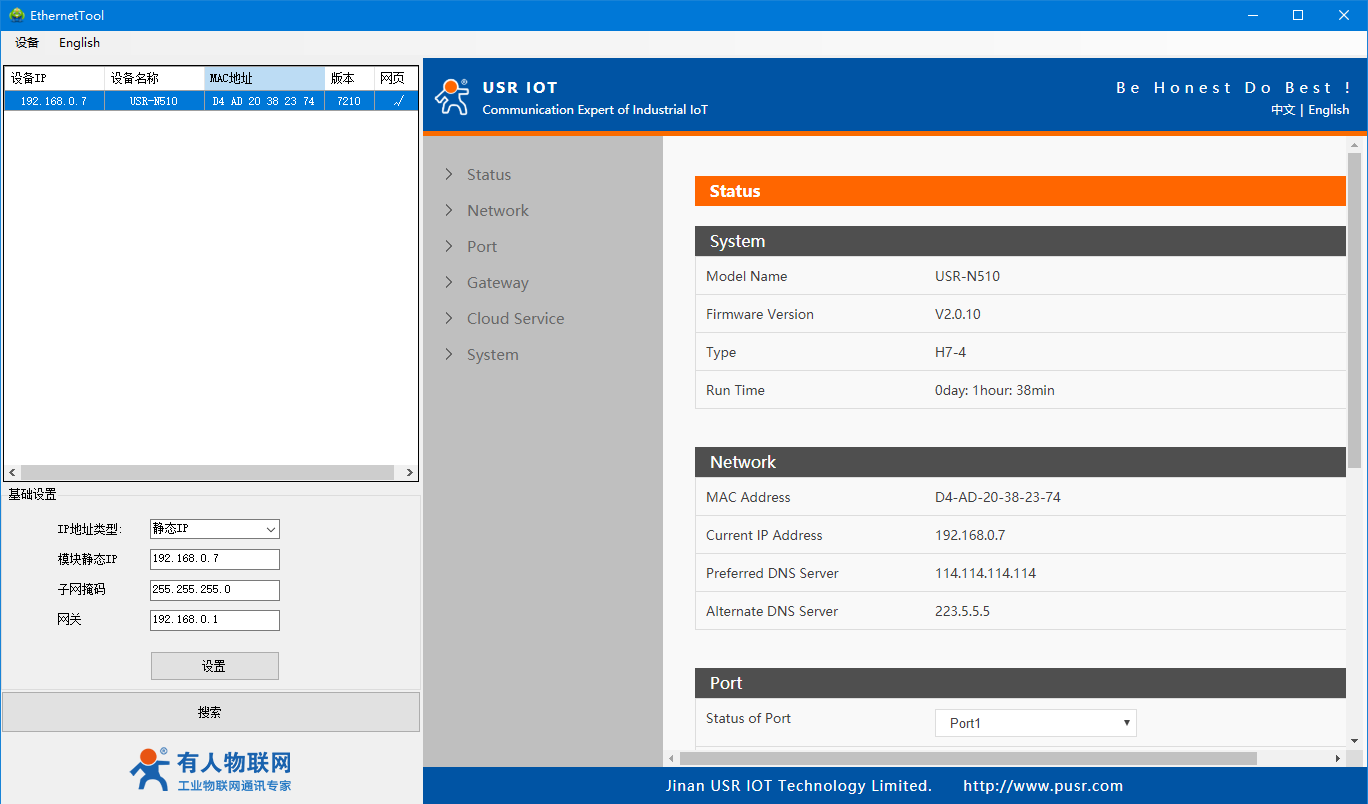

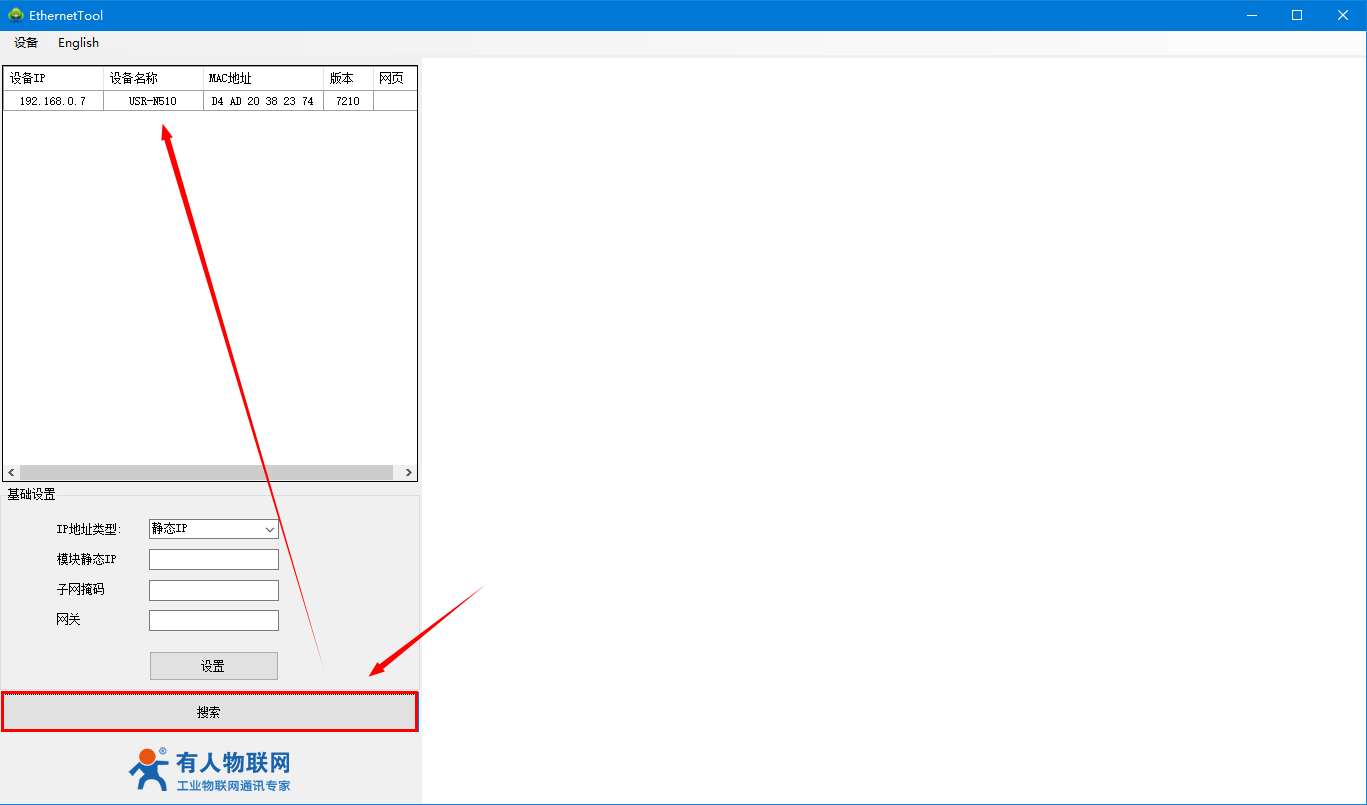

H7系列配置軟件搜索N510設備,單擊搜索,搜搜到設備后雙擊設備。



5、登錄

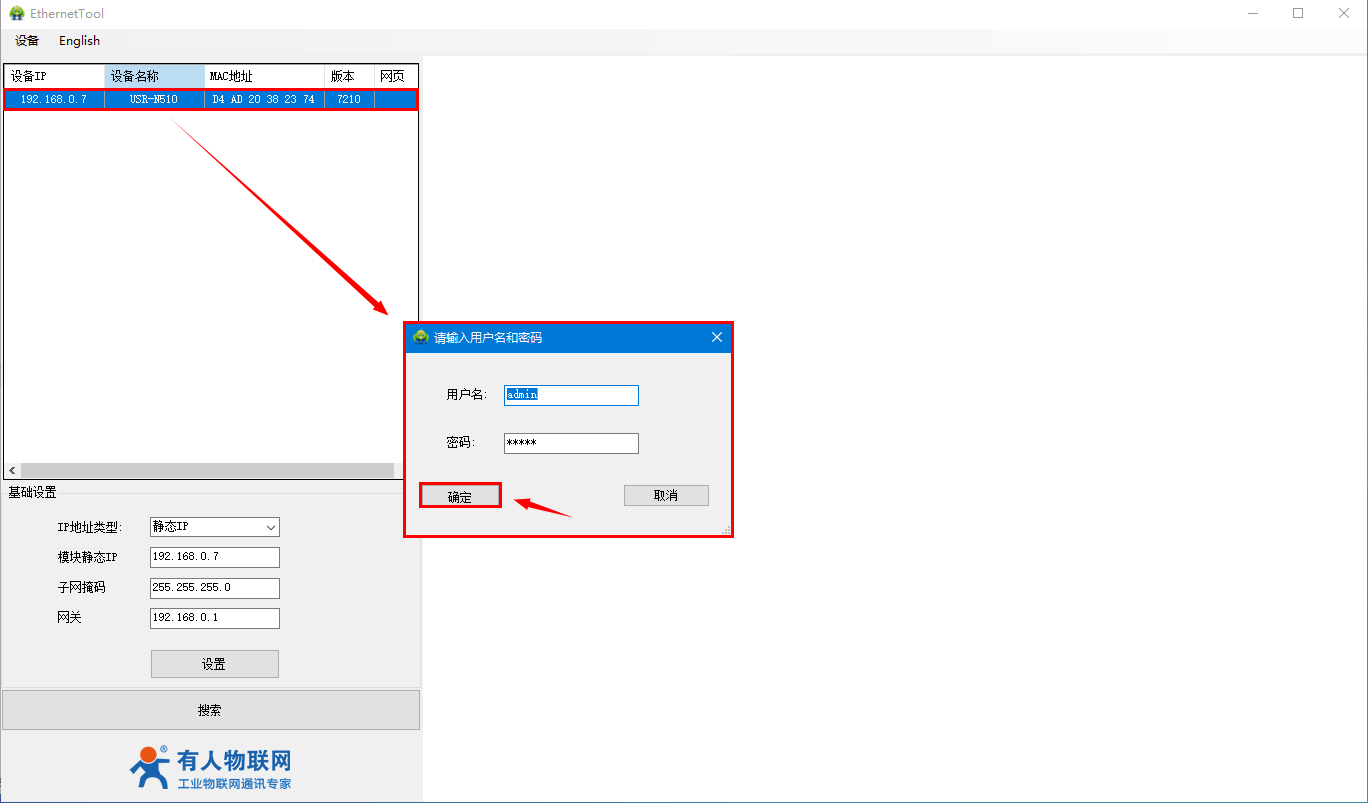

輸入用戶名admin和密碼admin,點擊確定,右側顯示N510參數設置頁面。





6、英文顯示切換中文

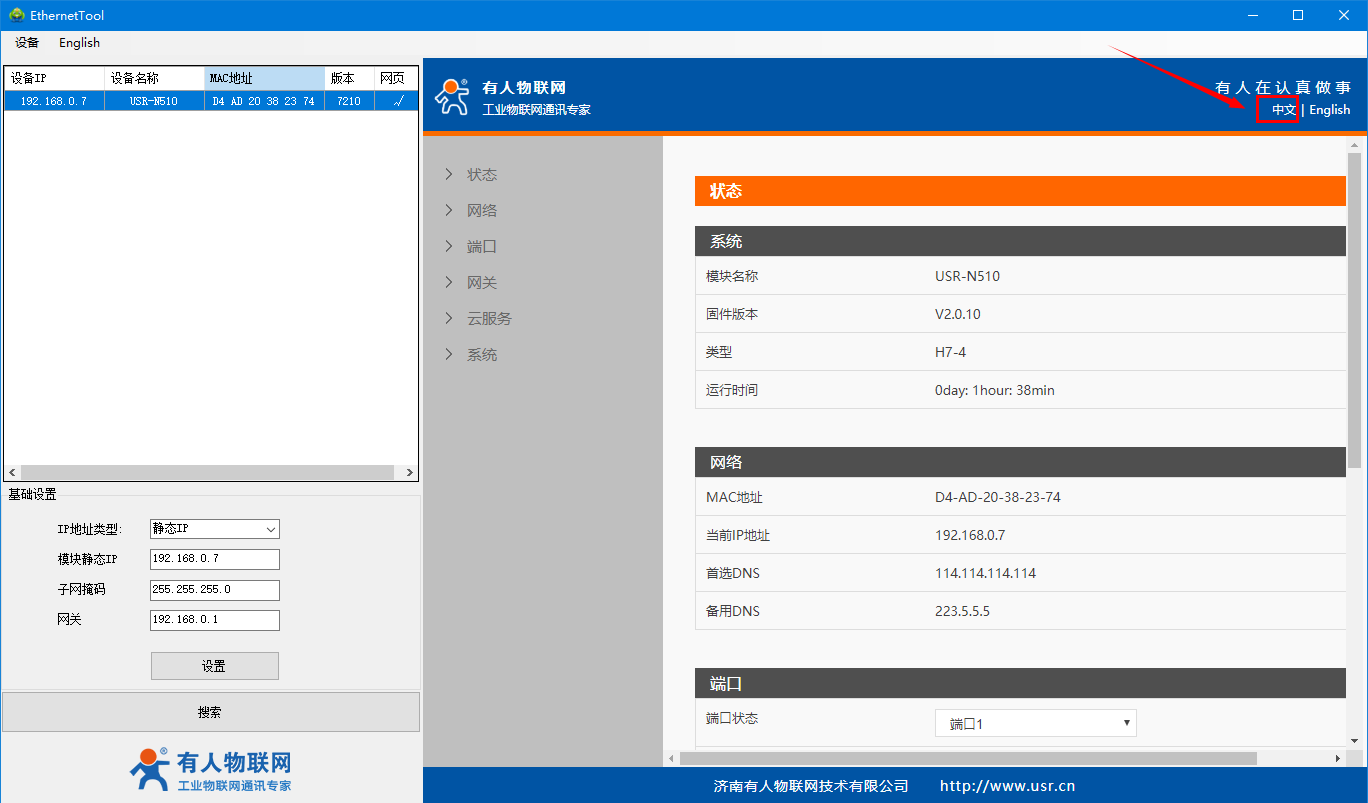

英文切換中文,設置軟件右上角點擊中文顯示,切換中文顯示。



7、配置端口的RS485參數

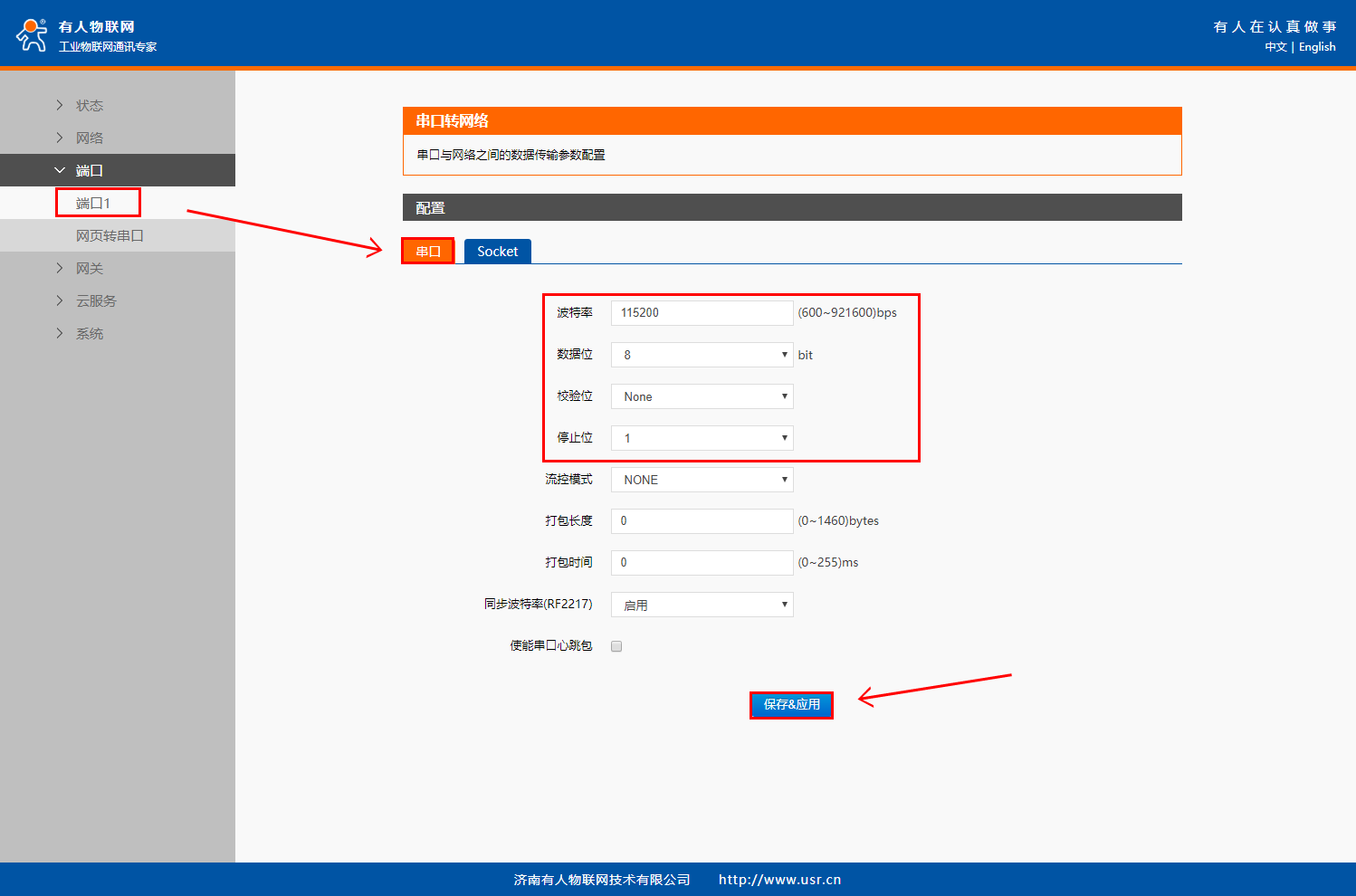

串口波特率/檢驗位/數據位/停止位修改與串口設備的串口參數一致,默認為115200波特率,無校驗位(NOEN)數據位8,停止位1。



8、配置TCP服務器參數

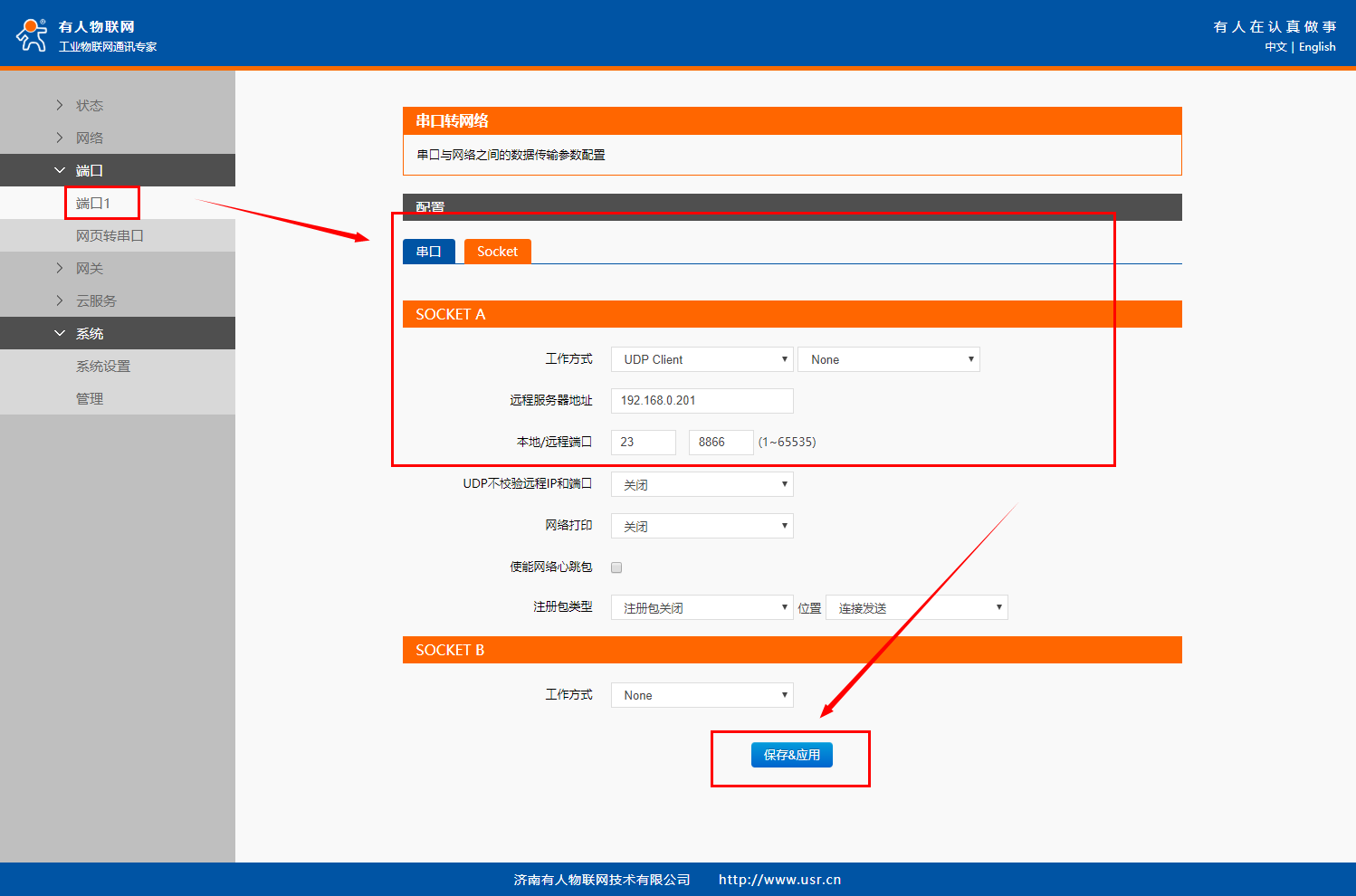

“端口”>“端口1”界面中的“Socet”配置Socket A的工作模式為“UDP Client”
遠程服務器地址為電腦ip地址:192.168.0.201。
本地端口配置自定義設置為23。

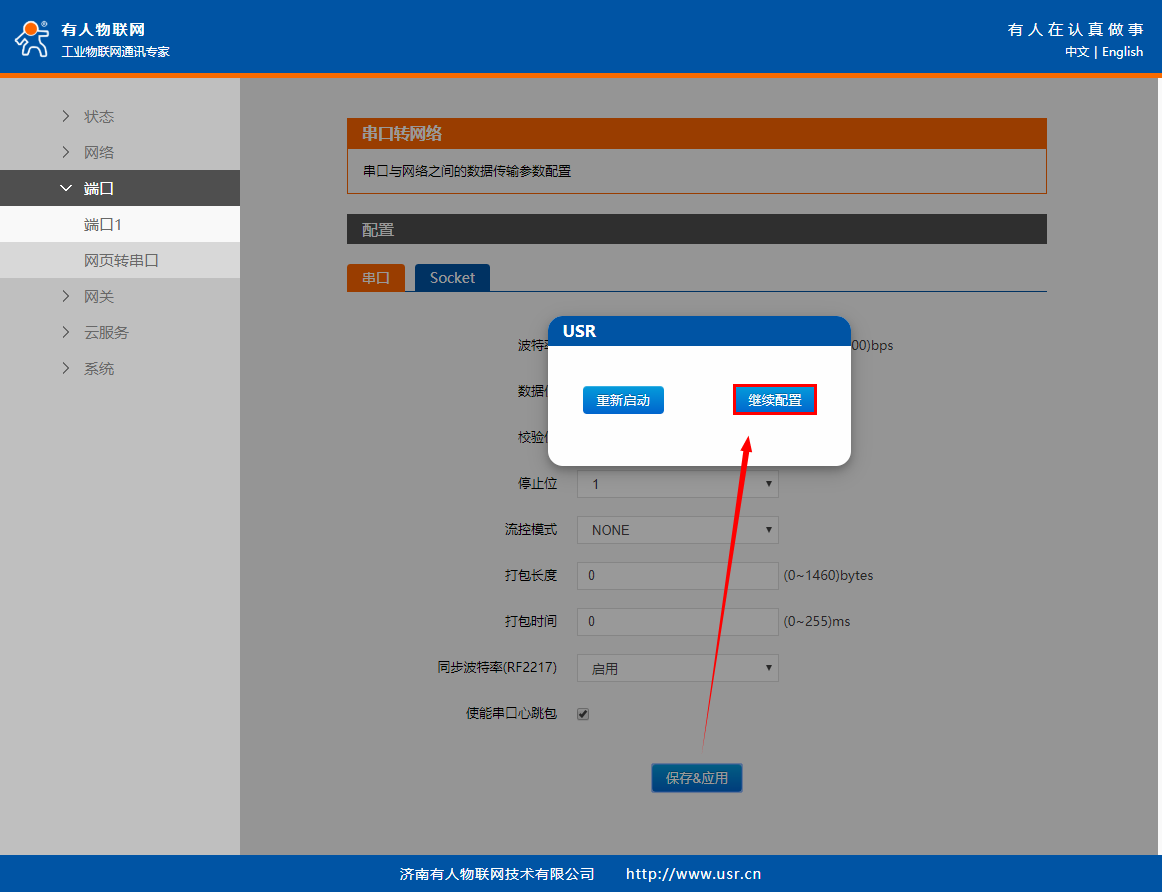

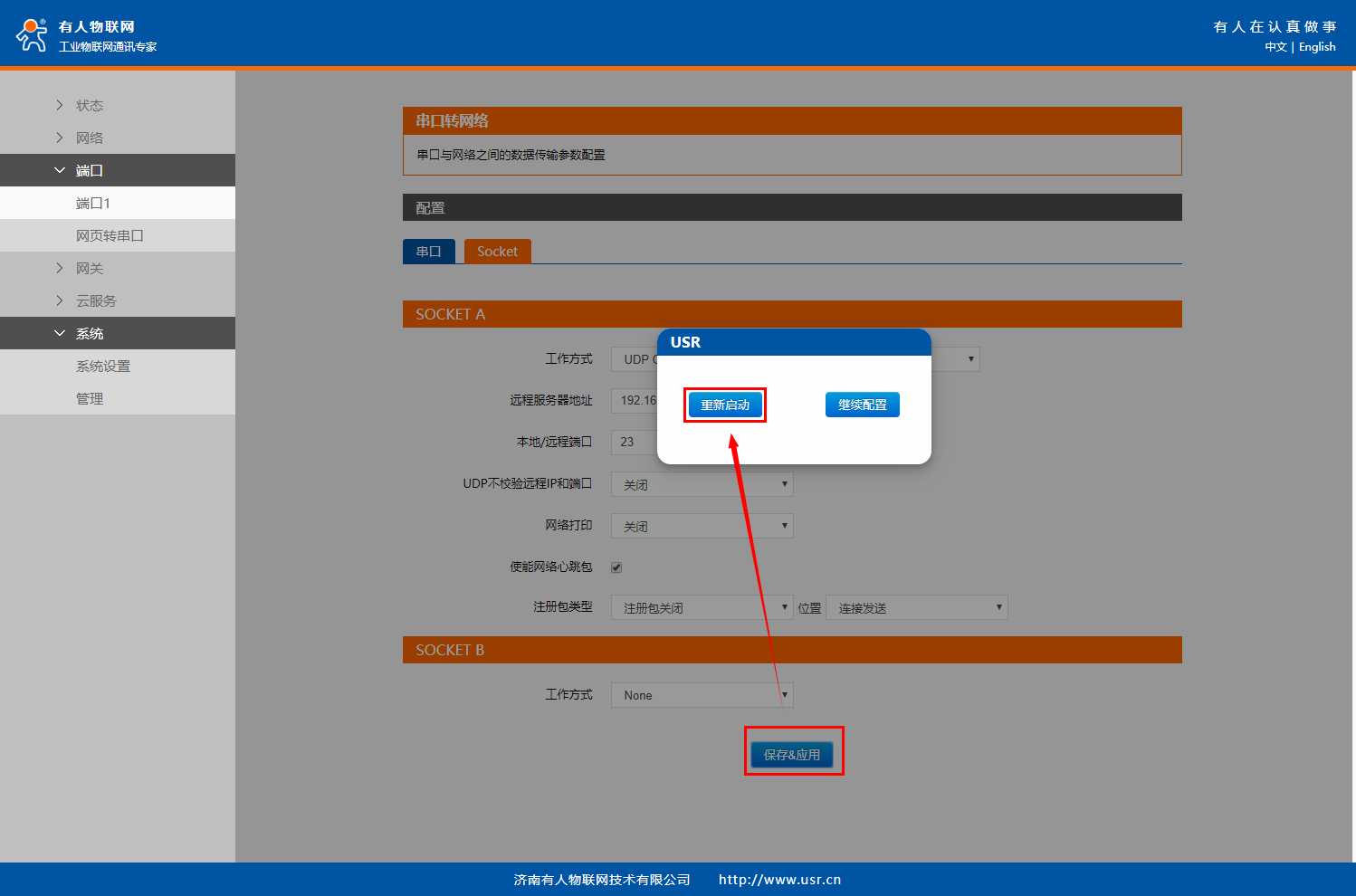

遠程端口為虛擬串口的tcp端口:8899。點擊保存,重啟。

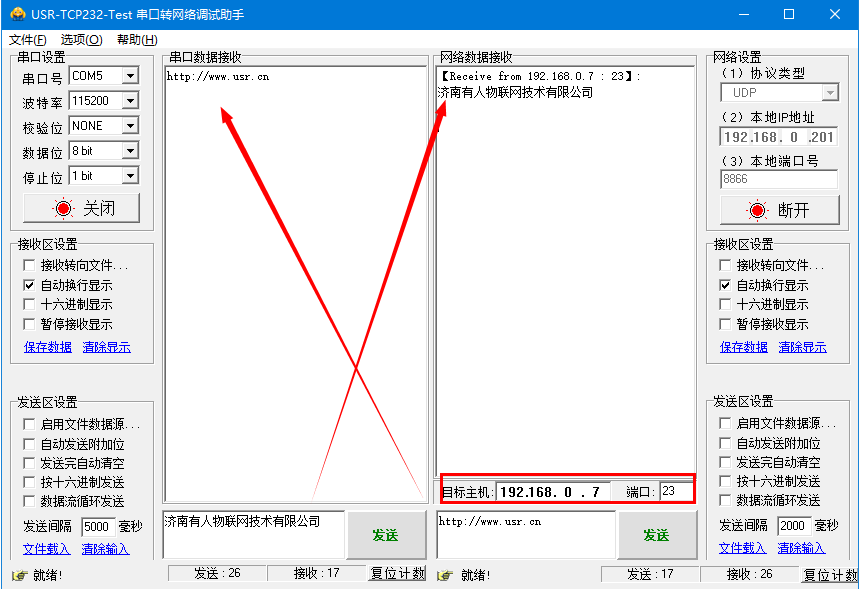

10、N510重啟后,串口發送數據,網絡端便可接收數據,網絡對192.168.0.7,端口23發送數據,N510串口可透傳輸出。
