USR-N520-H7-6（二期）連接遠程服務器設置案例

一、 所需資料

1、 說明書http://www.ggxxsw.cn/Download/1159.html

2、 設置軟件http://www.ggxxsw.cn/Download/383.html

3、 串口調試助手：http://www.ggxxsw.cn/Product/78.html

二、準備工作

N520（邊緣計算版本）  數量一臺

遠程服務器 數量一臺

USB轉485串口線 數量一個

電源適配器  數量一個

三、設備連接

將N520串口通過串口轉USB線與PC相連接，通過網線將 N520的網口 和PC 的網口相連接，后面設置完成后通過網線將N520的網口接到路由器LAN口上面，給設備供網。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 N520 供電。

四、設置步驟

（一）服務器準備

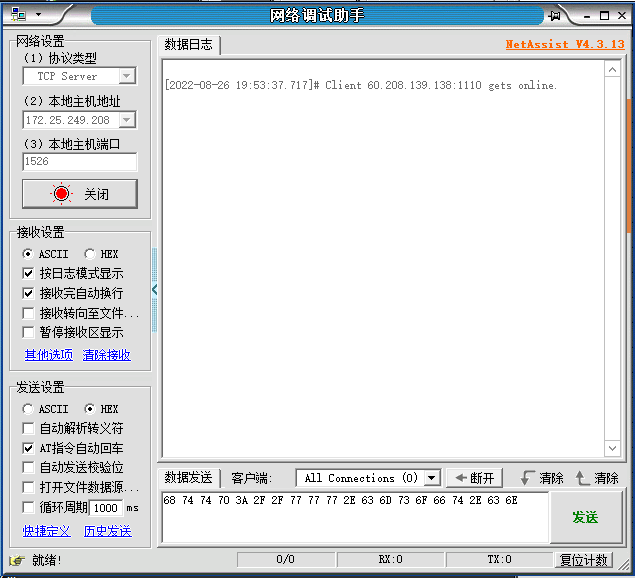

先在服務器端打開一個網絡調試助手，設置成TCP server及本地端口號(這里設置成1526），點擊打開。

注意：服務器必須有公網IP地址或者是域名，不能是局域網的IP地址，否則N520是無法在互聯網中找到服務器的。
（二）配置N520

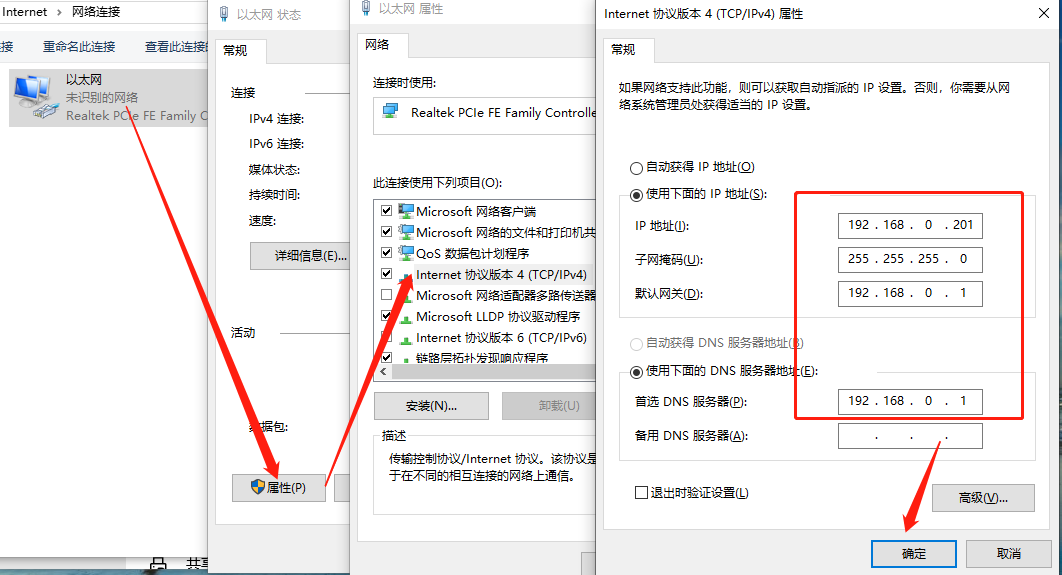

（1）關閉防火墻:按路徑：控制面板——>網絡和Internet——>網絡和共享中心到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

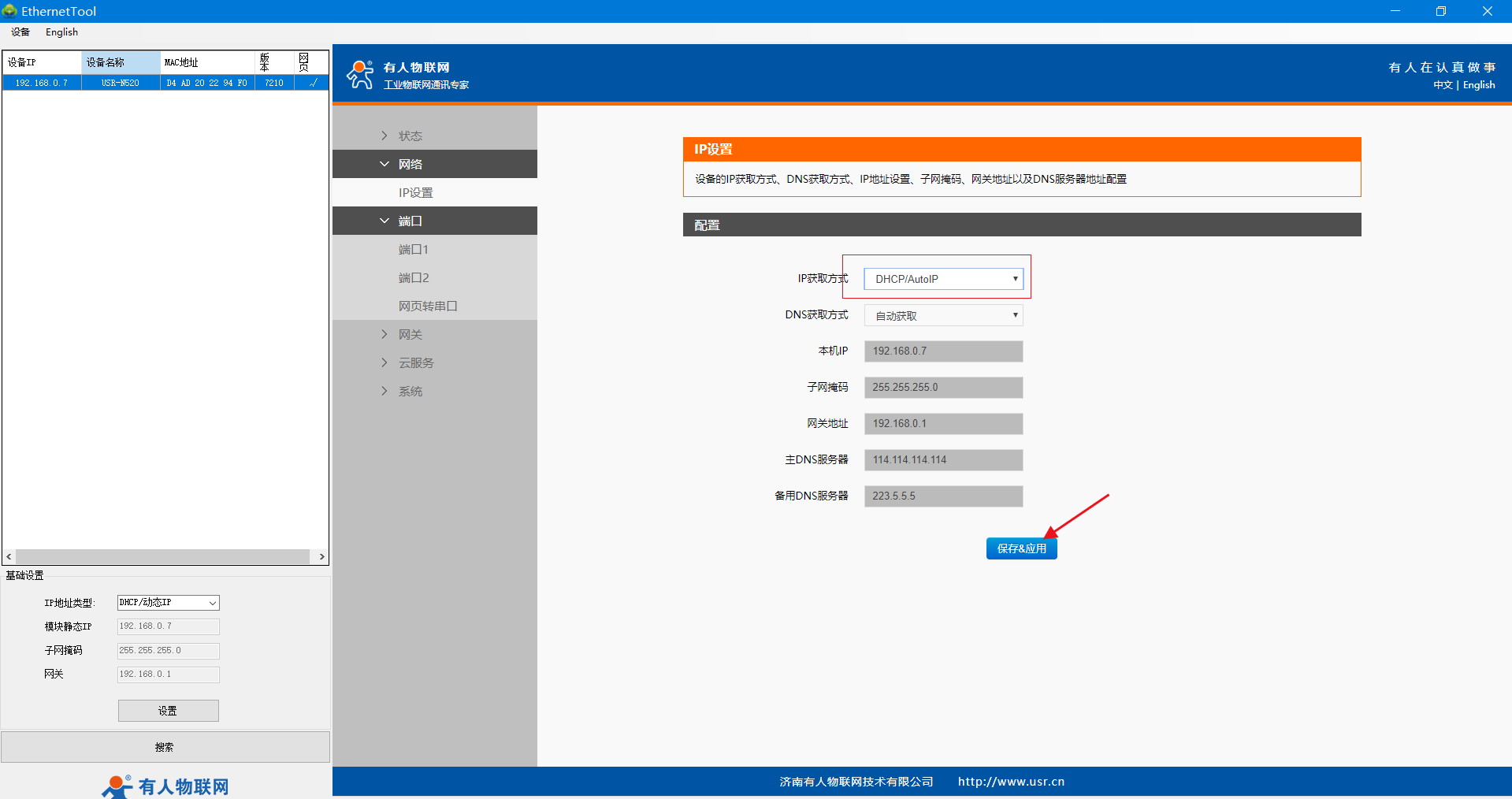

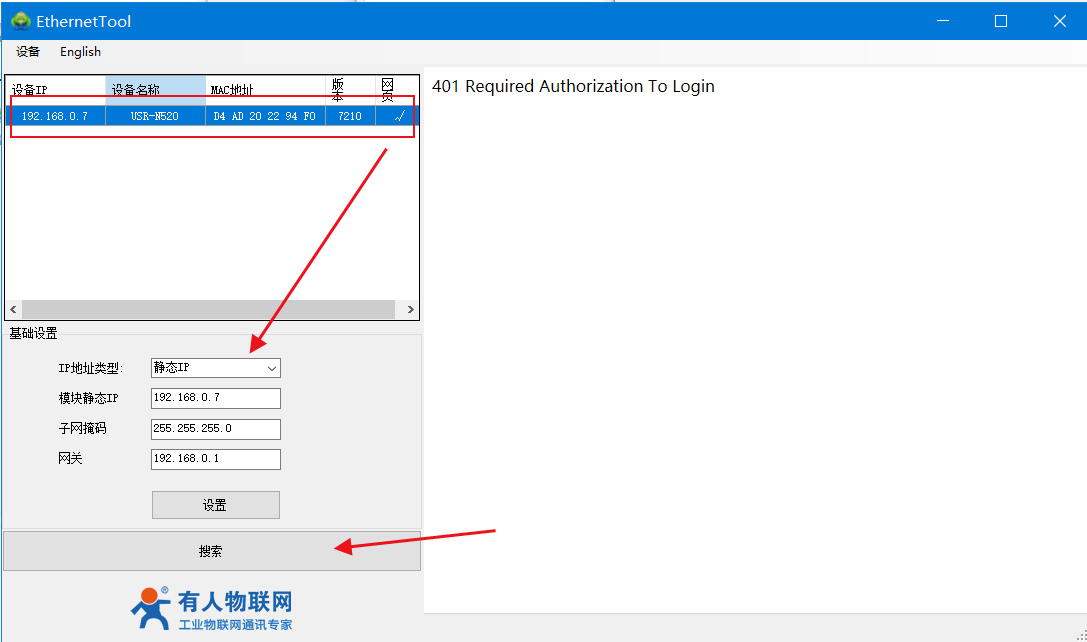

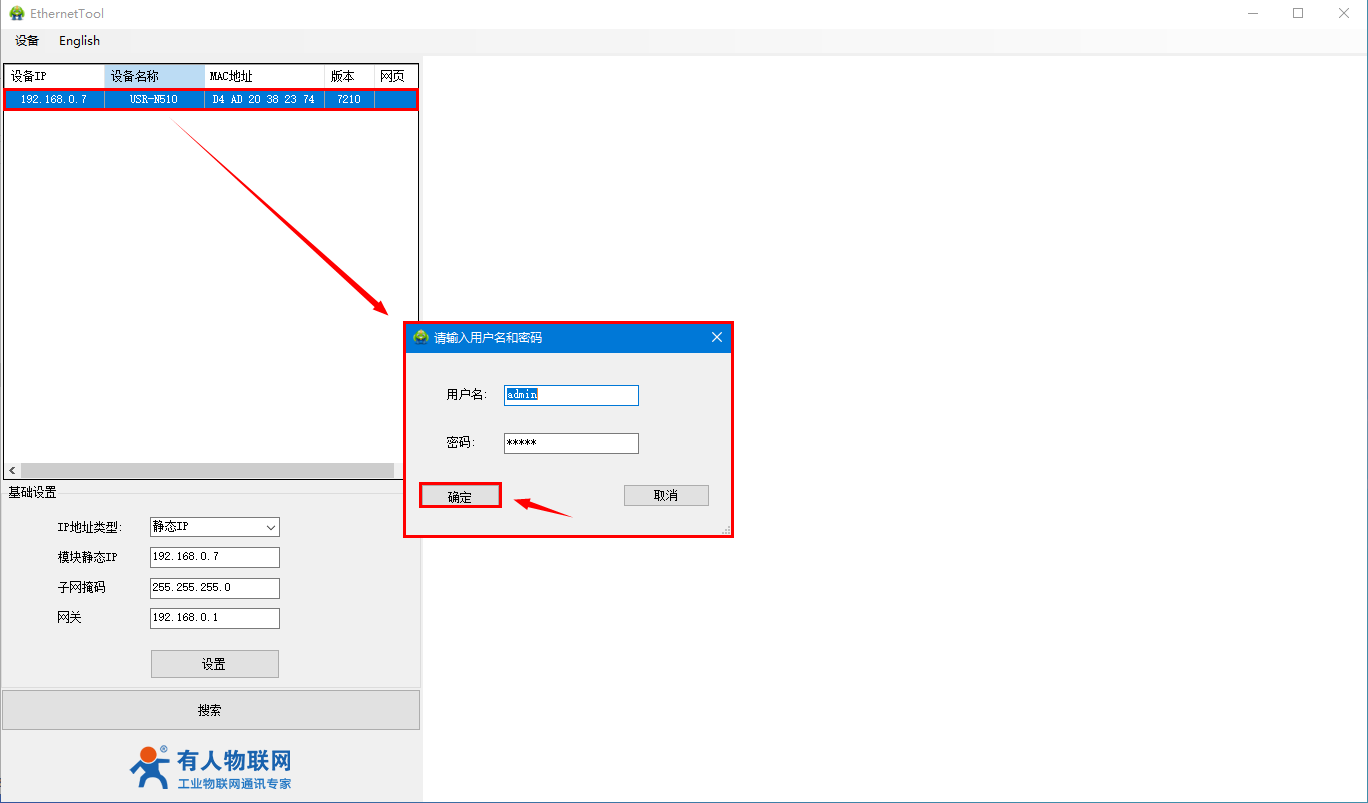

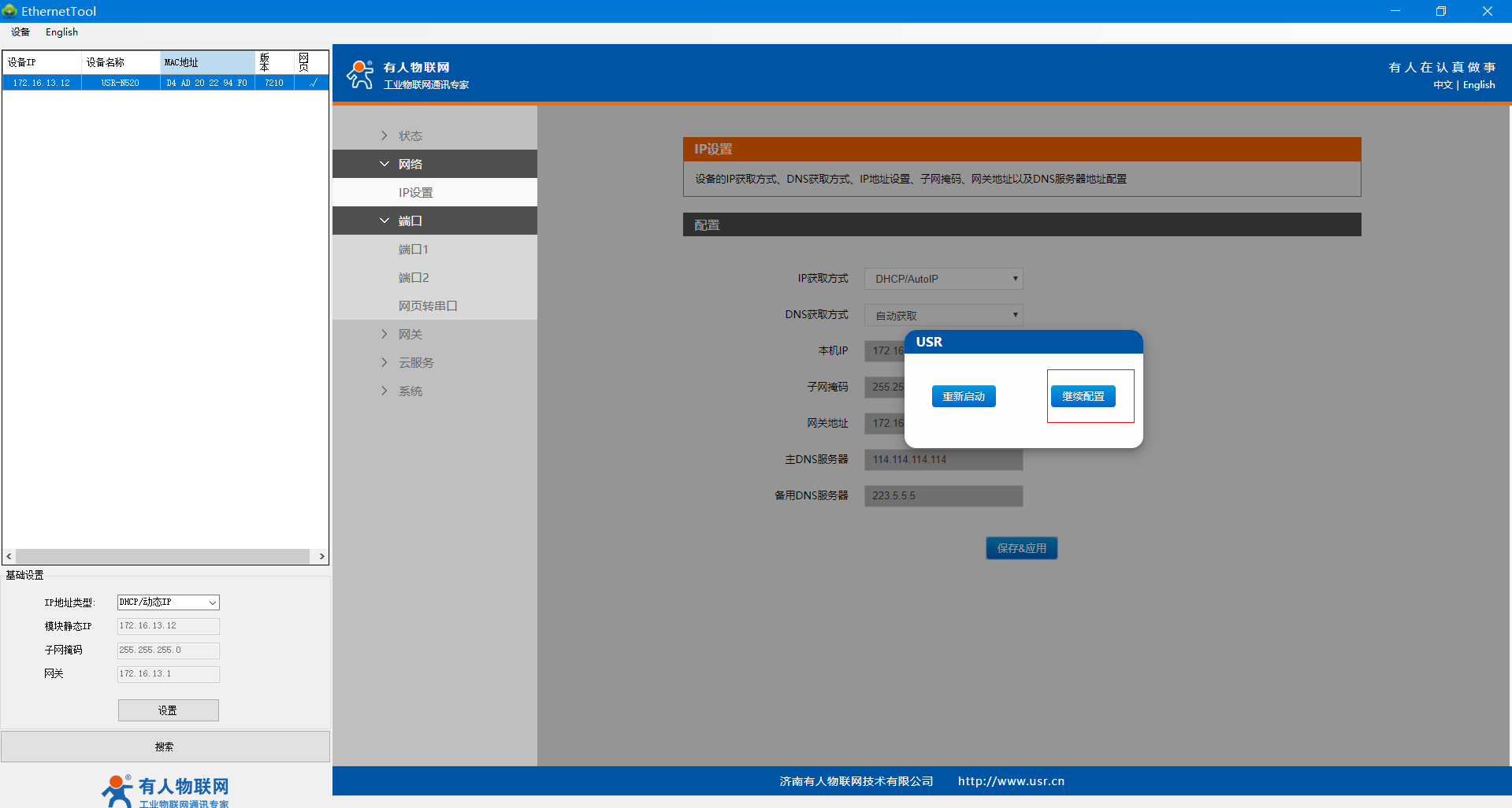

3、打開H7設置軟件，點擊搜索設備，點擊選中，可以看到IP地址為靜態IP。4、更改IP地址類型為DHCP/動態IP，點擊基礎設置保存，設備重啟使參數生效。

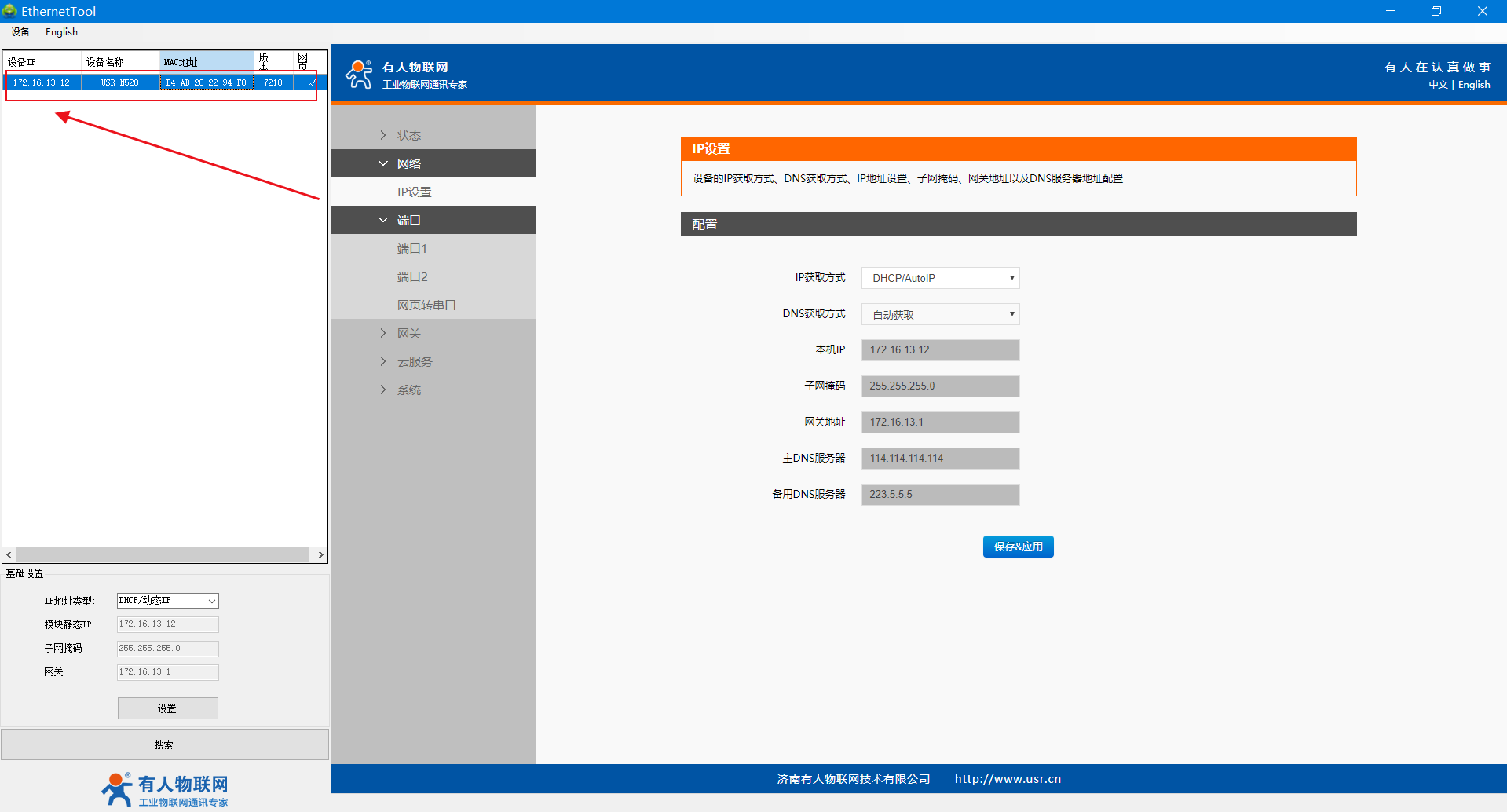

5、網線直連N520的網口和路由器的LAN口，保證N510正常上網，電腦連接路由器的WiFi，電腦和路由器同一網段，設置軟件重新搜索設備，可看到路由器分配給N510的IP。

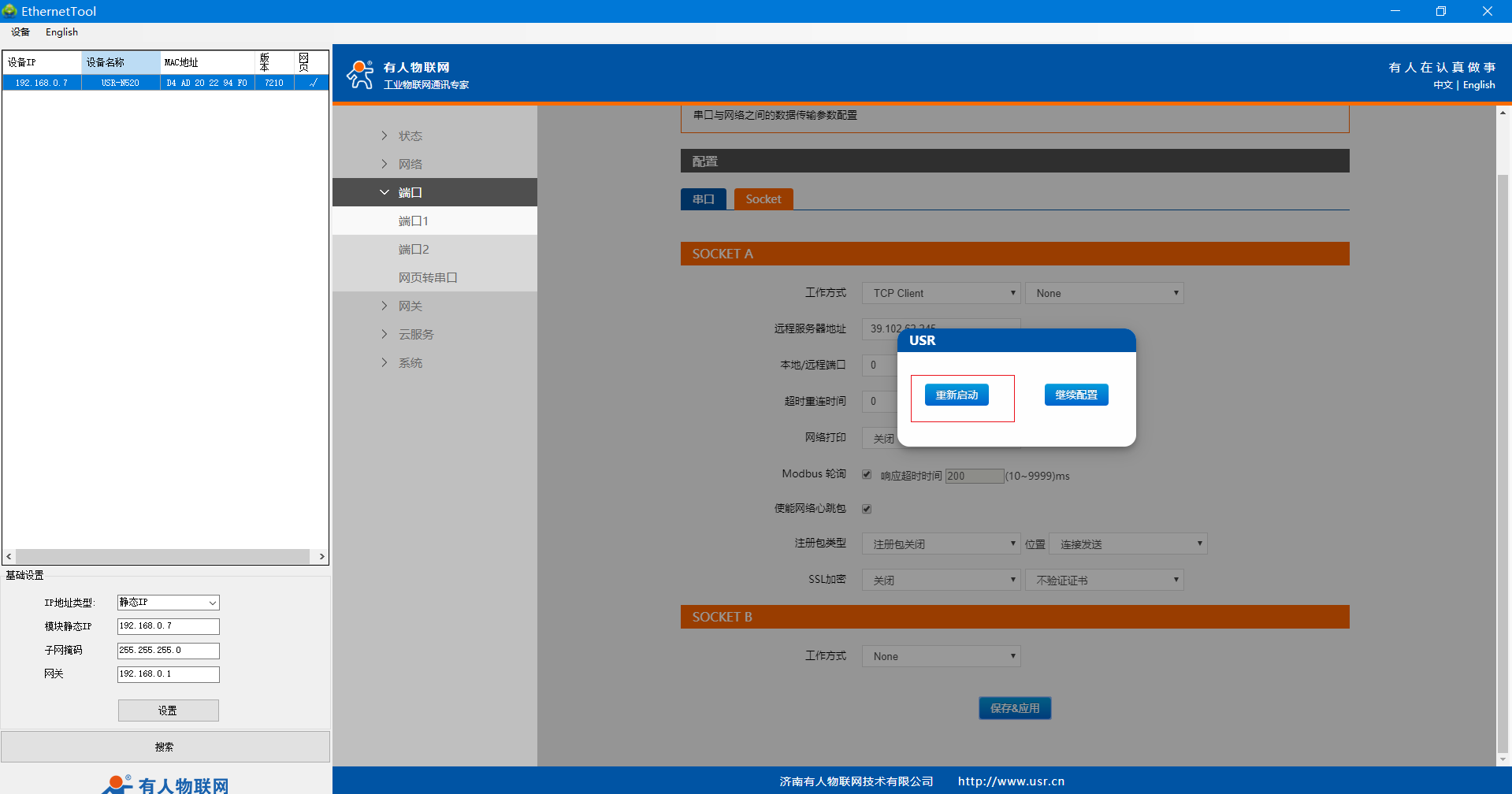

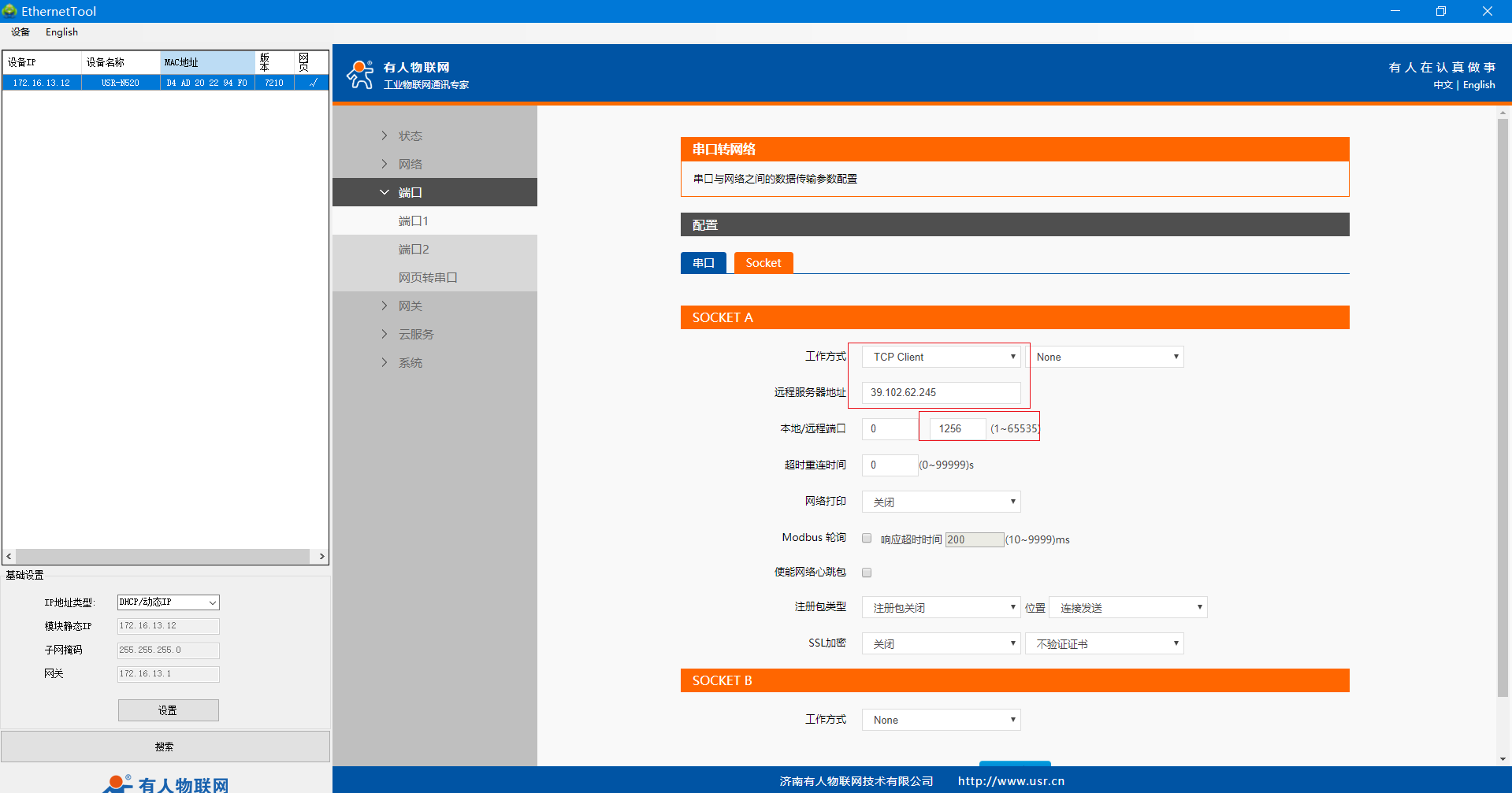

6. 設置端口的工作方式選擇TCP Client，目標IP：39.102.62.245（客戶想要連接的服務器的IP地址），遠程端口號：55555（根據客戶的服務器地址填寫），設置完成后點擊端口1設置保存參數，設備重啟使參數生效。

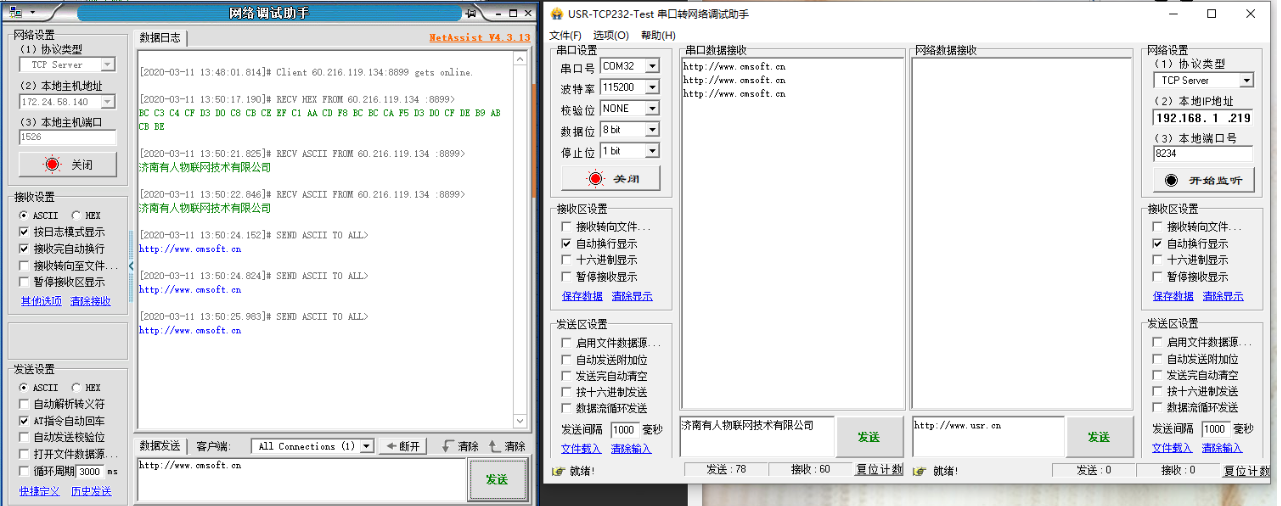

7、打開串口，串口參數和N520的串口參數保持一致，網絡端點擊鏈接，如下圖有連接對象顯示，網絡端和串口端互發數據測試。
