兩個DR504在有人云一對一數據透傳
一、資料下載
DR504說明書： http://www.ggxxsw.cn/Download/1046.html
DR504設置軟件：http://www.ggxxsw.cn/Download/907.html
DR504的AT指令集：http://www.ggxxsw.cn/Download/1048.html
有人云：https://account.usr.cn/#/login_cps
二、準備工作
1、DR504產品 數量2個
2、電源適配器 12V 數量2個
3、USB-RS485串口線 數量2條
4、電腦 數量1臺
三、連接框圖
串口——DR504（1）——有人云——DR504（2）——串口
三、設置步驟

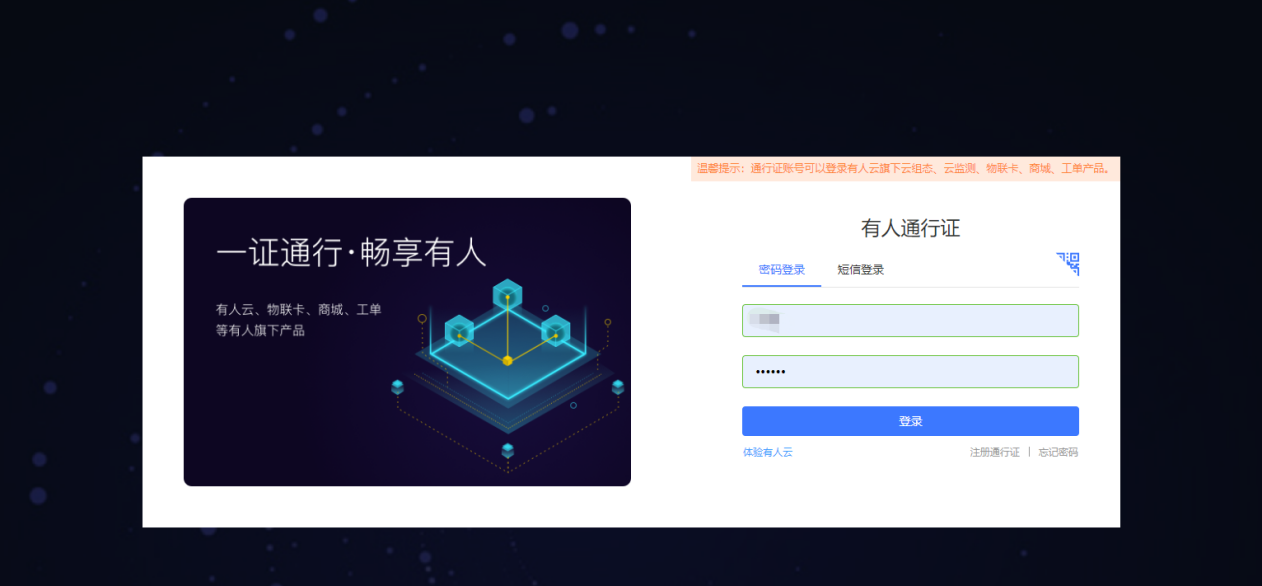

1、登錄有人云（如果沒有賬號先申請通行證，目前只能通過手機號來注冊通行證賬戶）
有人云入口：https://account.usr.cn/#/login_cps

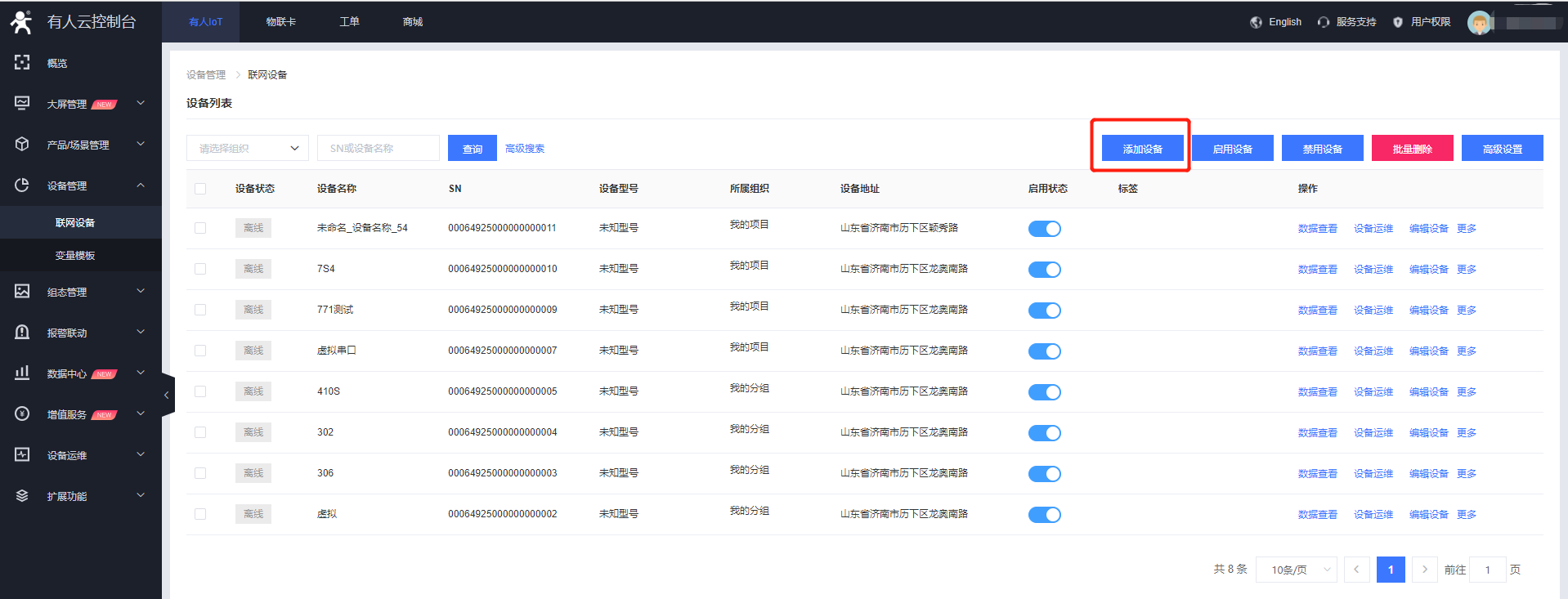

2、添加設備

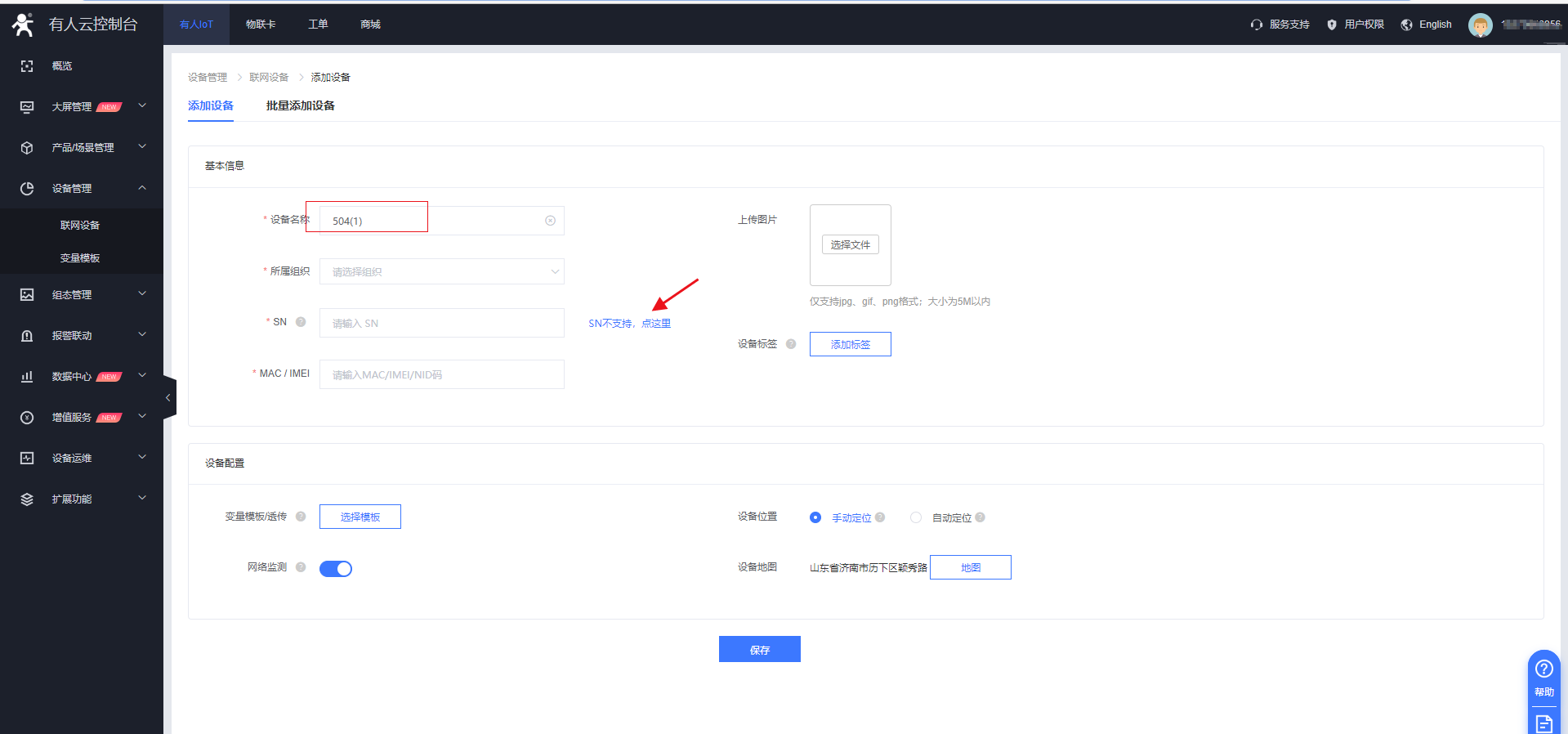

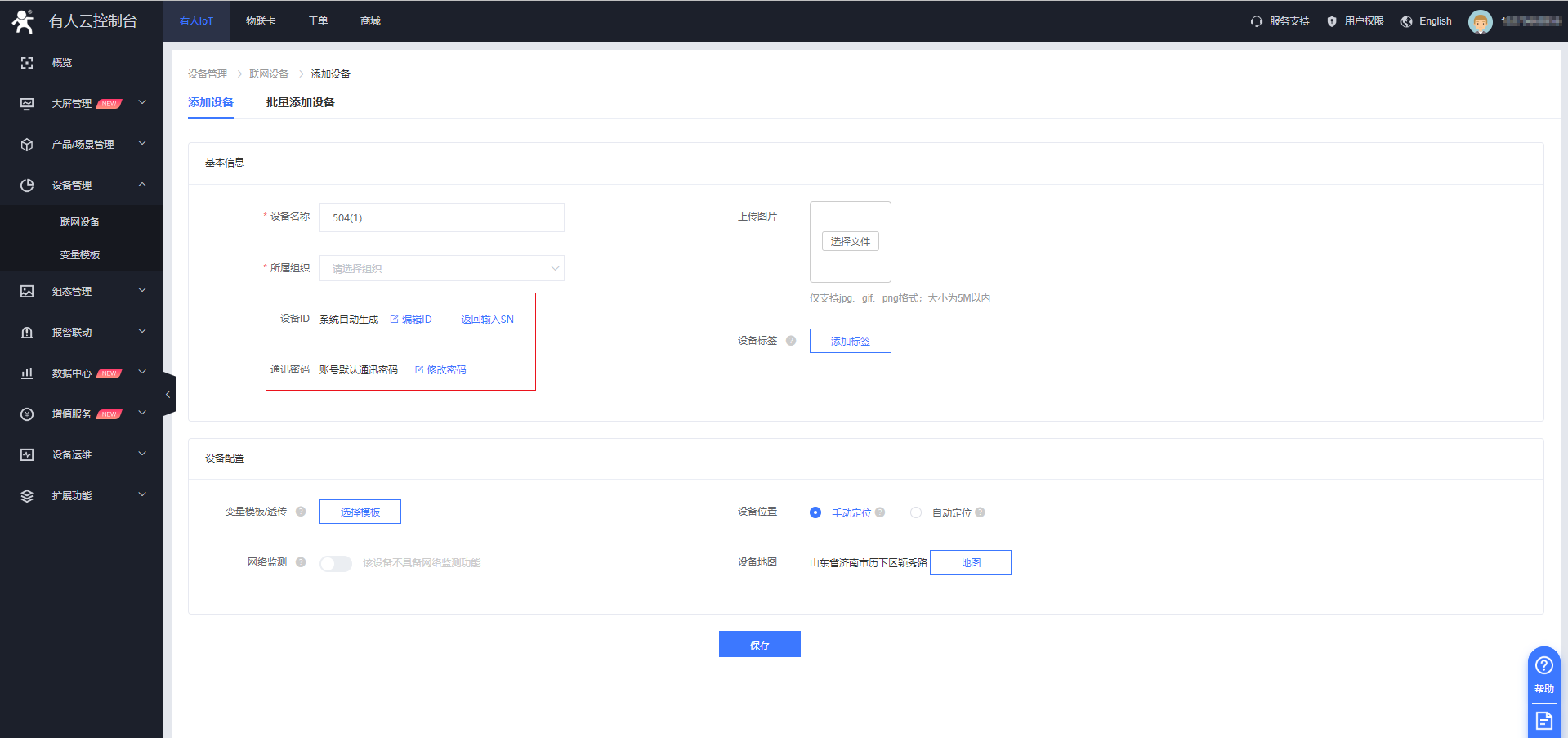

有人云以SN不支持添加，平臺生成的設備ID密碼添加，步驟如圖：

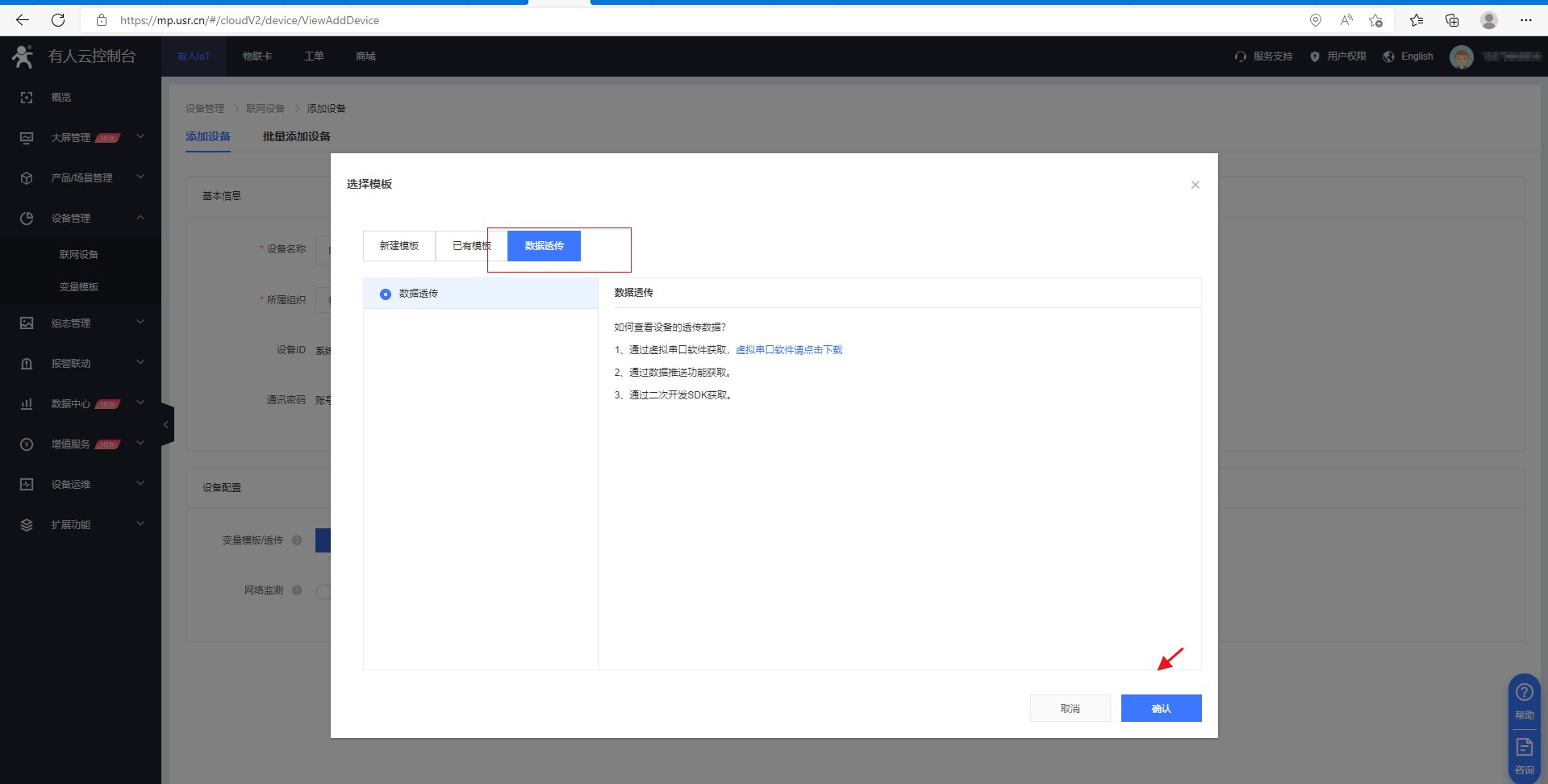

變量模板選擇透傳

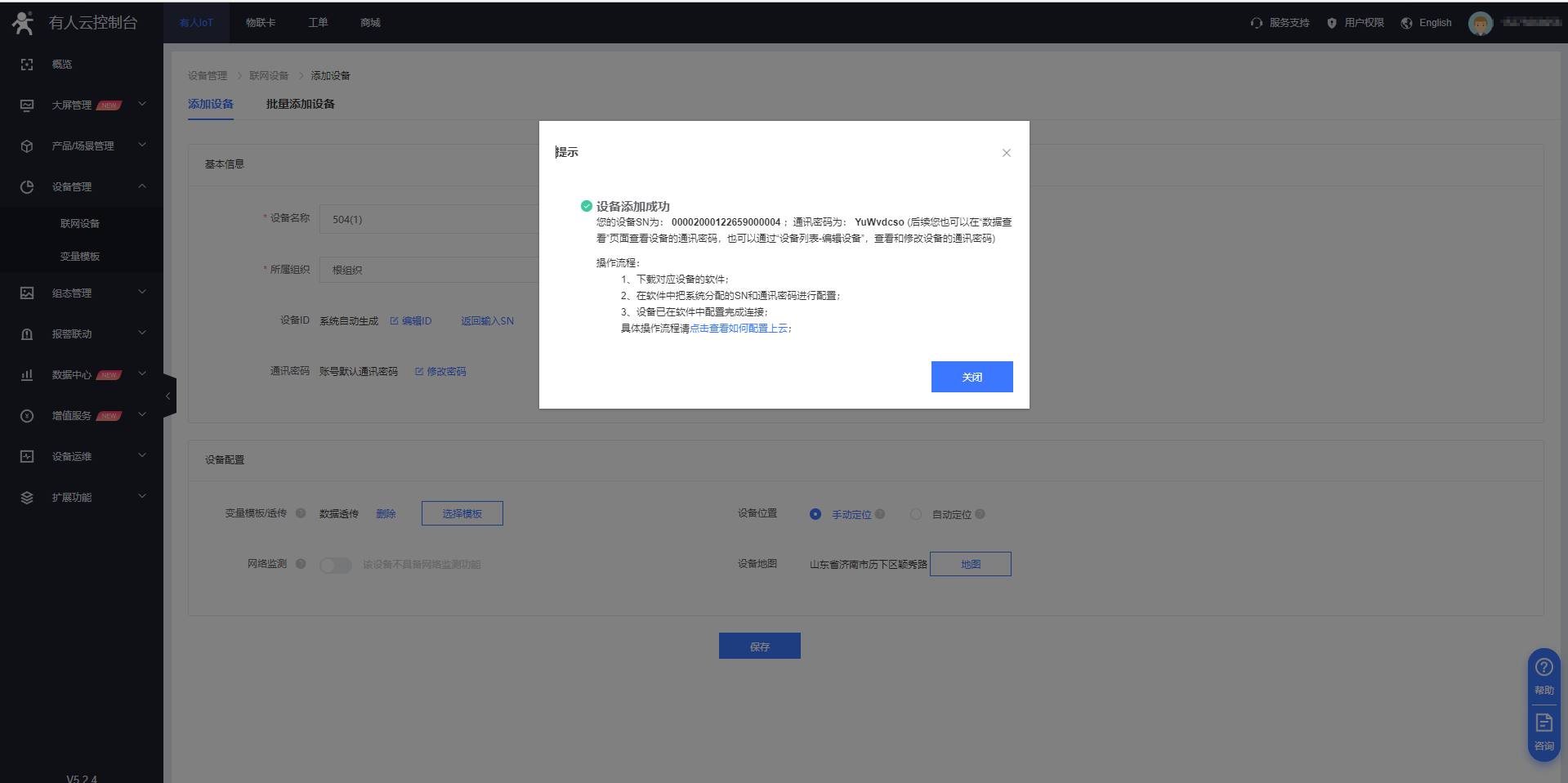

添加成功
3、以同樣的設置方式，去添加第二臺DR504

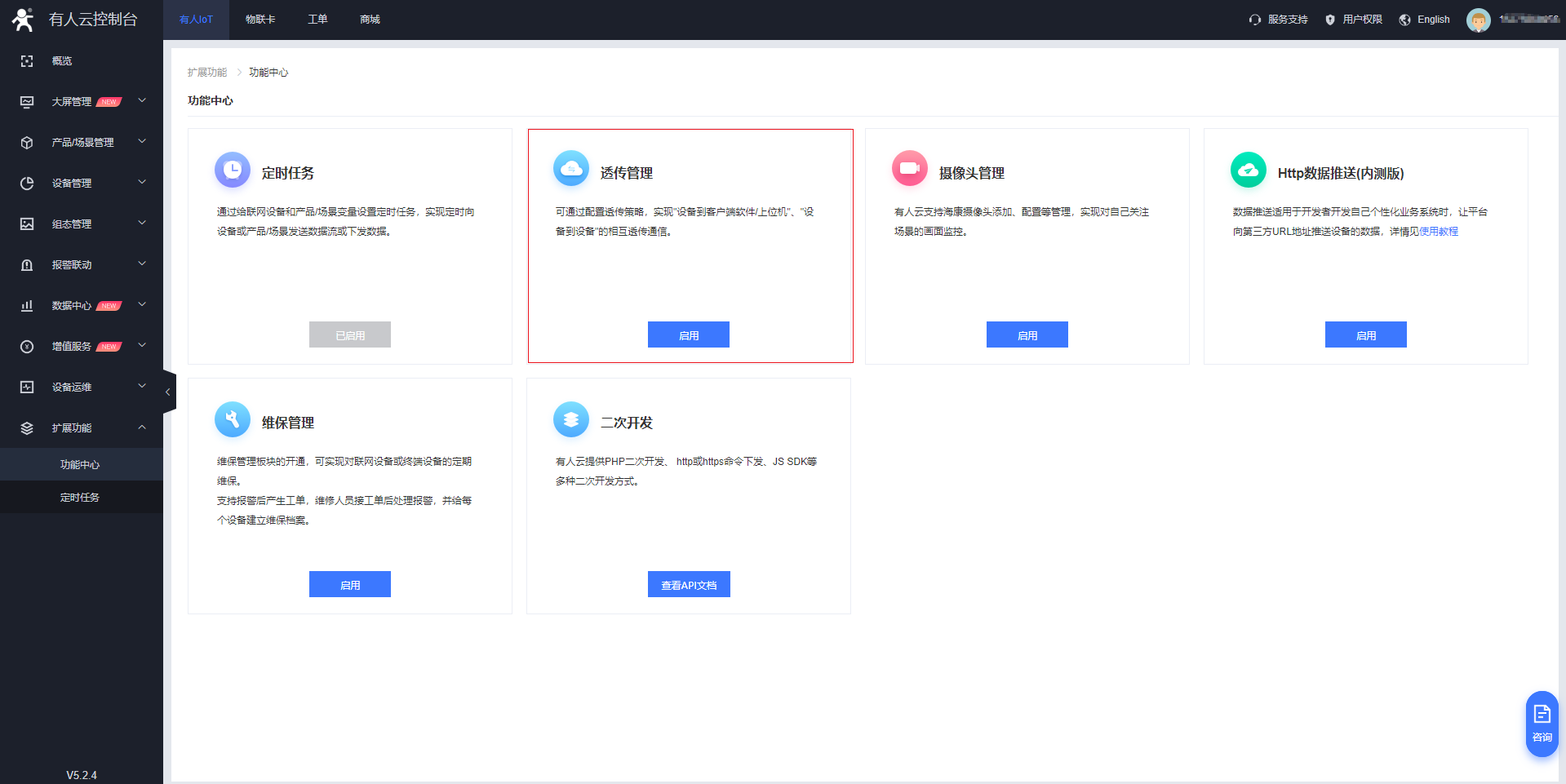

4、在擴展功能右側啟用透傳管理

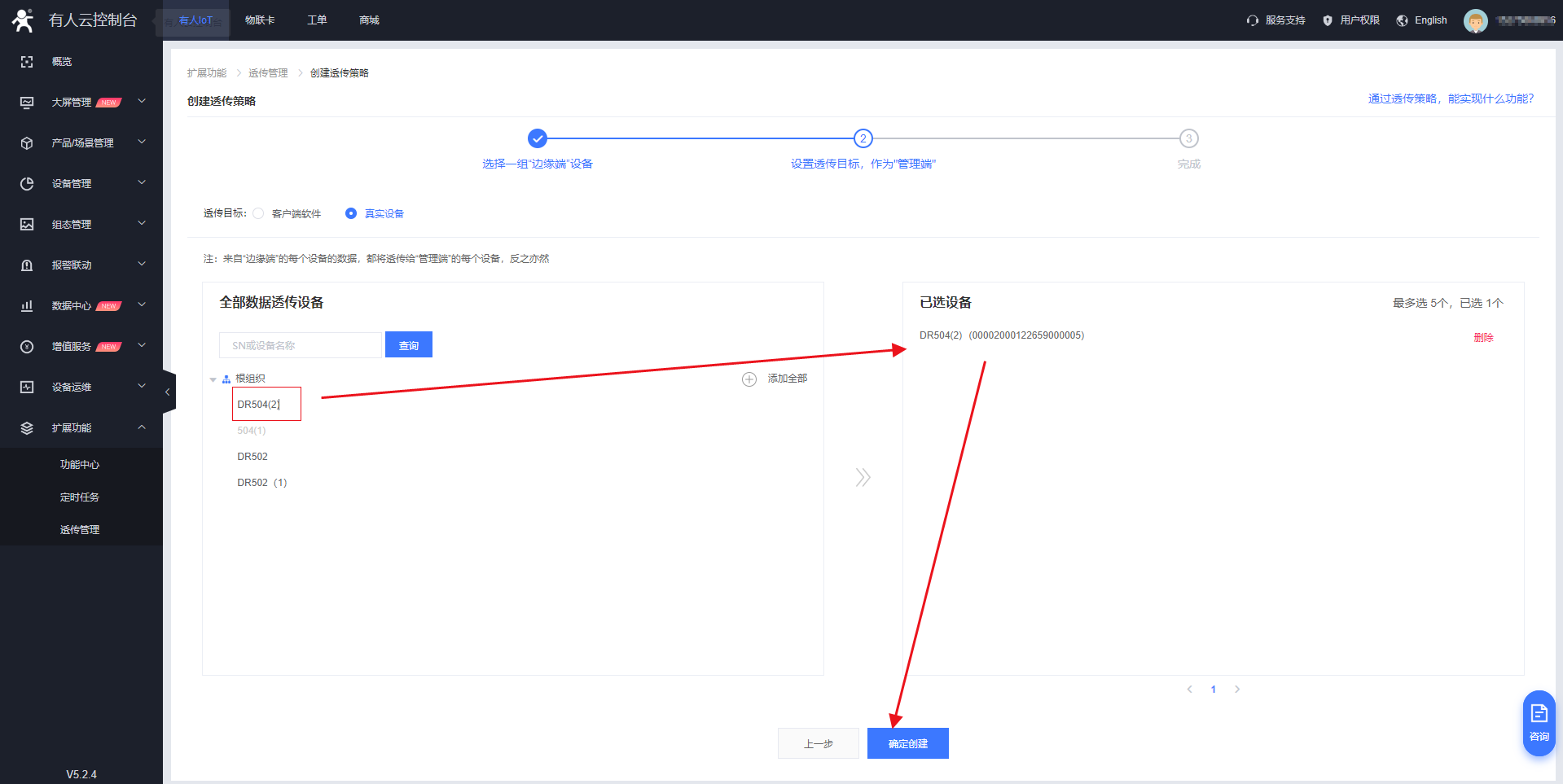

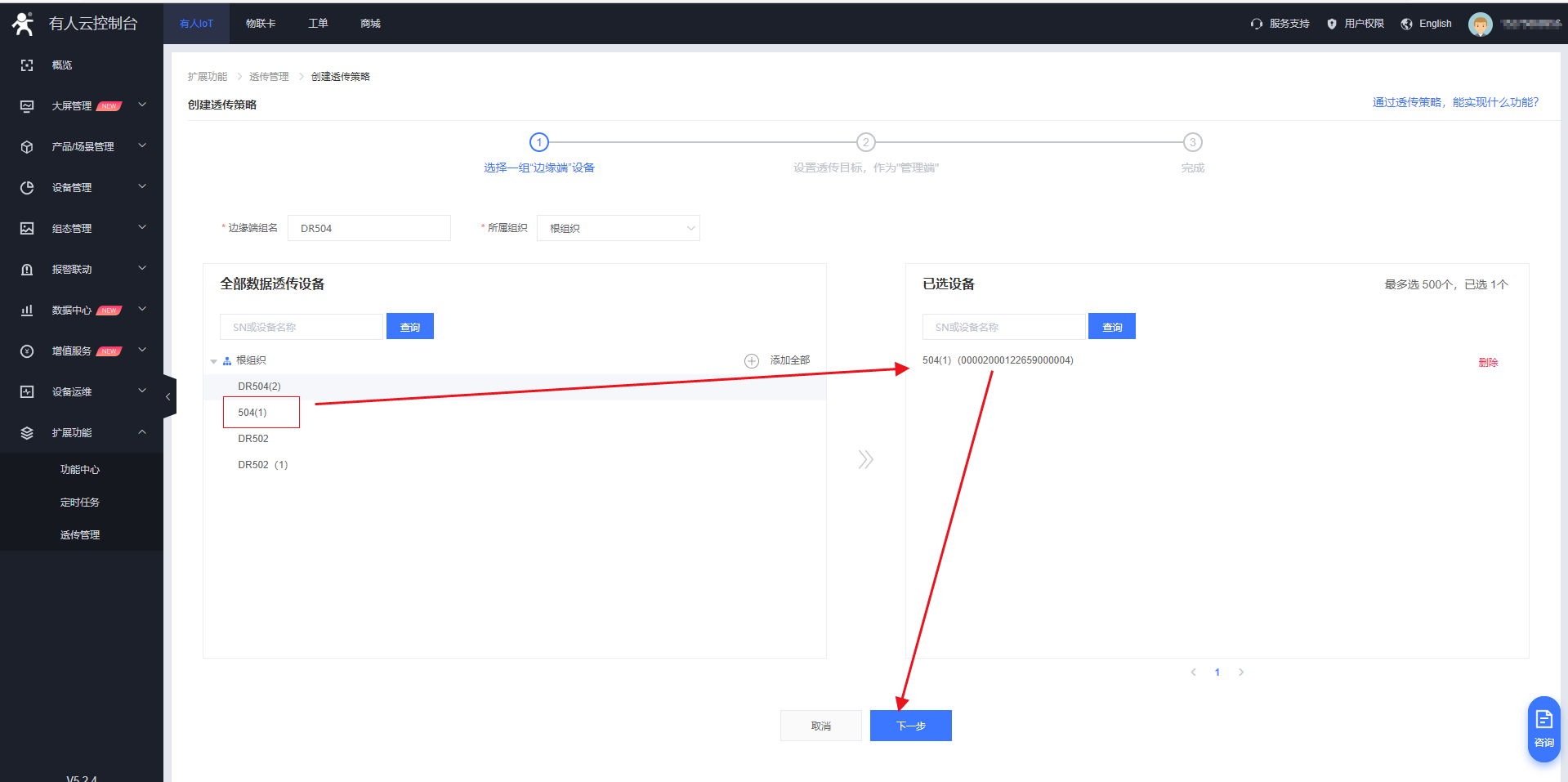

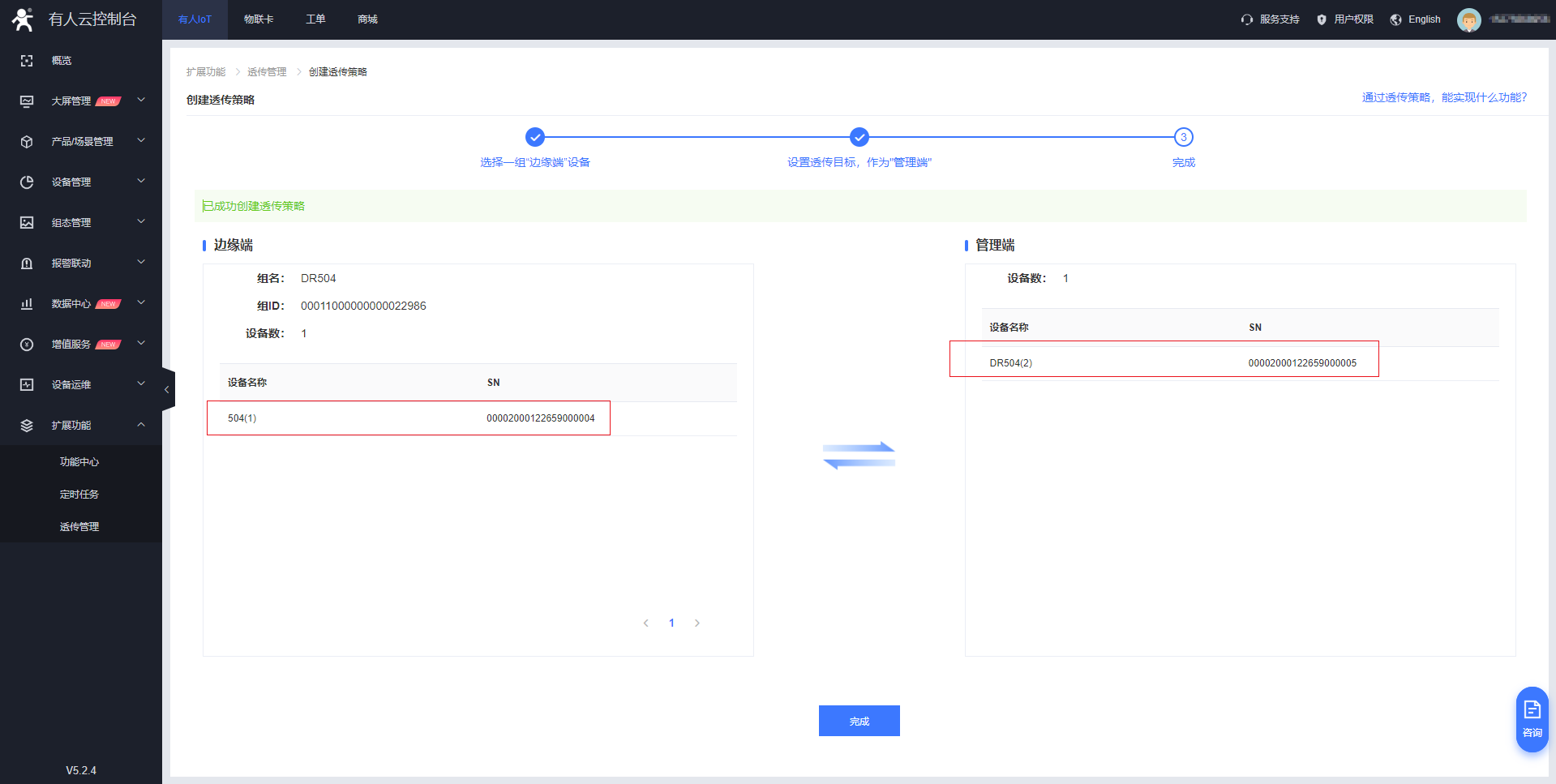

5、搭建透傳策略
6、配置DTU
（1）云平臺配置完成后，接下來配置設備相關參數。準備一根USB轉232或者USB轉485串口線，插在電腦上識別到的COM口在電腦設備管理器查看。
您使用485串口線的話，您需要注意線序：A-A B-B。如果插在您的電腦上設備管理器--端口處設別不到COM口，您就在官網下載一個485驅動，下載下來成功安裝就可以了

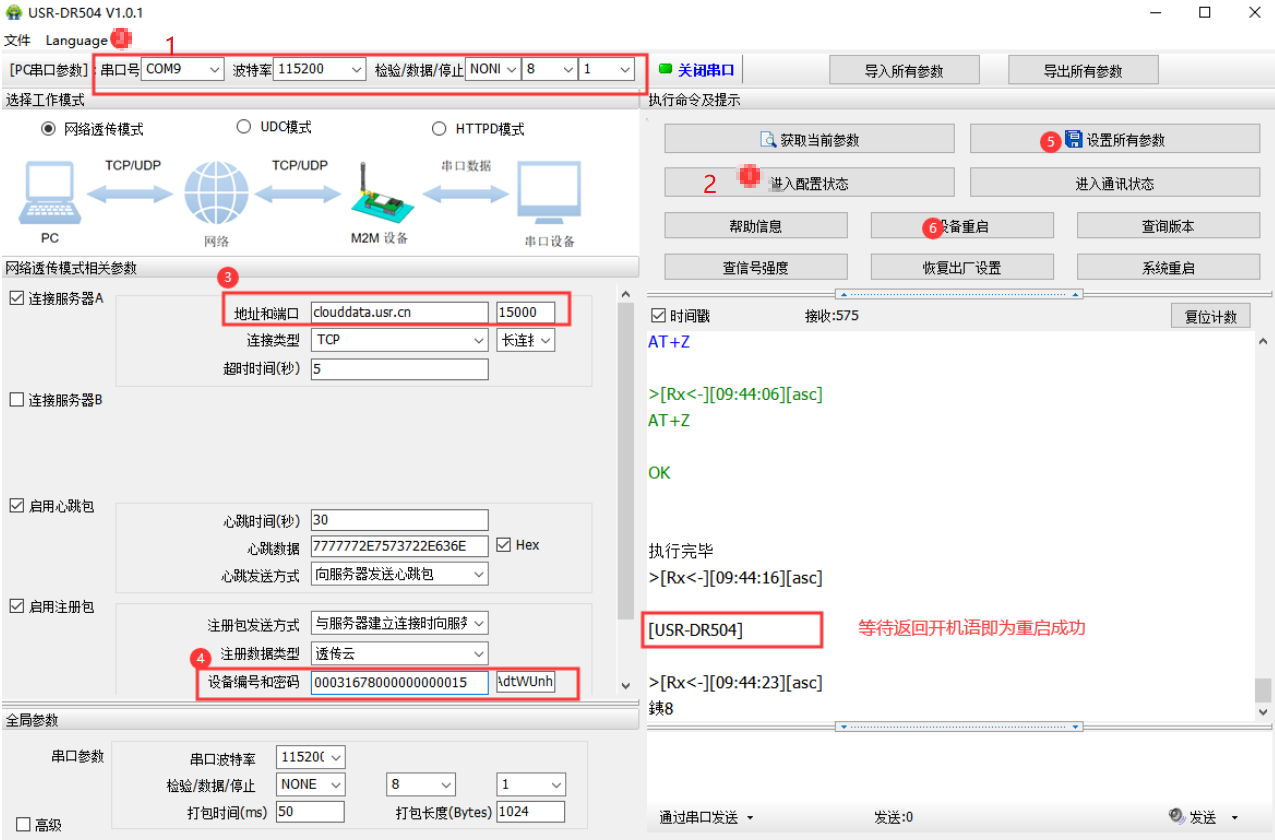

（2）、打開DR504設置軟件，PC串口參數選擇設備此時的串口參數，默認是115200，N,8,1。如果之前有配置過其他參數，比如波特率配置成了9600，再此處就要選擇9600，N,8,1進入配置狀態。返回OK代表正確進入配置狀態。
若出現無法進入 at 指令配置狀態(點擊進入配置狀態不返回 ok的現象檢查：
a. 檢查設備的串口參數與電腦是否一致，不一致則將電腦串口參數修改為與設備一致
b. 檢查串口線是否可以正常工作，可以將串口線與其他可正常使用的設備連接通信測試，若無法通信，則串口線有問題，更換串口線。232線序是TX RX交叉接線，485線序是A-A B-B
c. 是否在已經進入 AT 指令配置模式下重復點擊進入配置狀態按鈕或者發送進入配置模式
的命令，點擊進入通信狀態(多次間隔 2 秒嘗試)，若能返回 ok，則證明之前在 AT 指令配置狀態。
d. 將配置軟件以及設備關閉再重新打開進行測試。
e. 恢復出廠設置之后再進行配置，恢復出廠設置方法：在上電的狀態下，按下 reload 按鍵大約 5 秒鐘左右(時間不可太長或者太短)，然后再松開按鍵即可完成恢復出廠設置。按鍵松開之后除 power 燈之外的其他燈會滅掉，然后重新亮起證明恢復出廠成功了。
（3）、工作模式選擇網絡透傳模式，服務器A填寫云平臺的IP和端口：clouddata.usr.cn，15000。
（4）、啟用注冊包，注冊包發送方式選擇為與 服務器連接時向服務器發送，注冊類型選擇有人云，設備編號和密碼在云平臺設備列表查看具體設備SN和密碼，填寫無誤后點擊設置并保存所有參數。
（5）、設置完成之后，重啟設備就可以可以看到設備在云端上線。
7、另一臺DR504和這臺DR504設置方式一致。

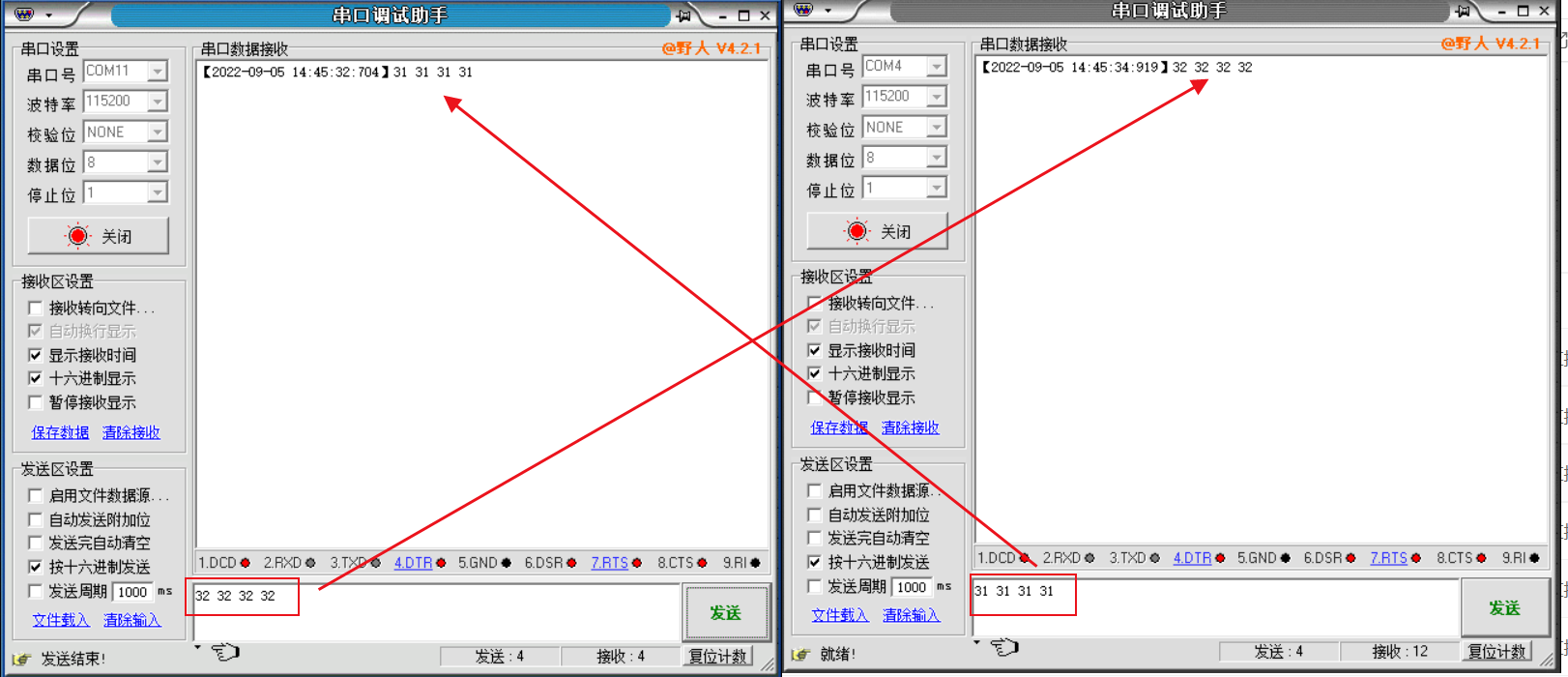

8、數據測試
編寫人：詹姝玲
