農業場景---環境監測系統選型及方案應用
一、相關資料
1、資料下載地址：
有人物聯網官方網址：http://www.ggxxsw.cn/
2、購買地址：
官方商城：http://shop.usr.cn/
天貓商城：https://youren.tmall.com/
淘寶店鋪：https://usrcn.taobao.com/
3、技術支持聯系地址：IM.usr.cn
二、農業環境監測系統

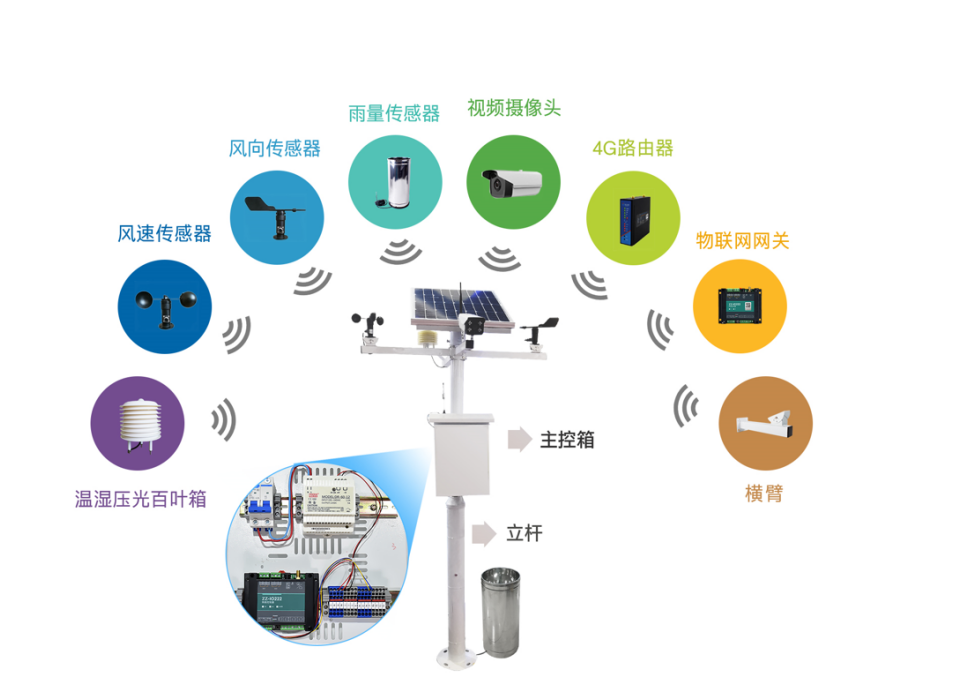

1、監測參數：
微氣候參數：空氣溫濕度、光照、大氣壓、風速、風向、降雨量等
空氣參數：二氧化碳、光合有效輻射等
2、大致邏輯：
通過微氣候數據及棚內環境數據，時刻了解當前環境信息，通過配置閾值報警，超過閾值報警通知。例如，局部風速超過閾值，報警通知相關人，進行大棚加固等操作，減少可能的損失；棚內光照過高，聯動控制遮陽網進行遮擋，為作物提供良好的生長環境；
通過棚內外數據對比，進行聯動控制。例如，通過棚內外光照對比，當棚內光照比較低時，對比棚外光照，如果棚外陰天光照不足，則聯動打開補光燈，如果棚外光照符合，則打開卷簾或遮陽網，為作物提供良好生長環境，增加產量。
三、設備選型及方案實現
1、參數確認
1）農業常用終端設備硬件接口形式
標準串口232、485、422、CAN，如溫濕度傳感器、風向風速傳感器、光照傳感器等；
開關量接口，如水泵開關、補光燈開關等；
RJ45網口，如攝像頭，視頻錄像機等。
2）數據顯示軟件或服務器
近距離局域網內數據顯示，如觸摸屏、本地PC、本地服務器等；
遠距離公網服務器數據顯示，如有人云、阿里云等公網服務器。
2、具體實現

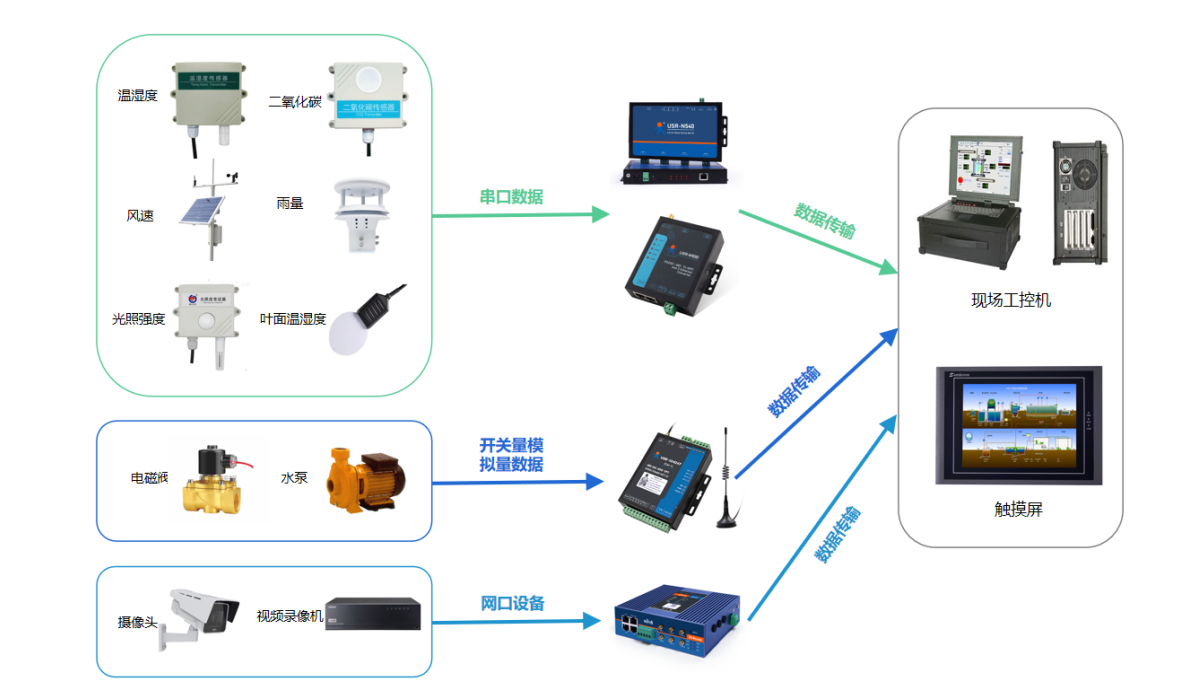

1）局域網內數據顯示
v 若現場終端設備為串口設備，可以通過串口服務器或wifi串口服務器將數據傳輸至現場本地工控機或觸摸屏顯示。此時要確認現場是否方便布線，若方便布線可選用串口服務器，若現場有wifi覆蓋可選用wifi串口服務器；
v 若現場終端設備為開關量或模擬量設備，可以通過網絡IO設備將數據傳輸至現場本地工控機或觸摸屏顯示。若現場方便布線或有wifi覆蓋可選用網絡IO中EWR版本；
v 若現場終端設備為網口設備，可以通過路由器將網口信息傳輸至現場本地工控機或觸摸屏顯示。可通過布線或連接上級wifi的形式進行數據傳輸。

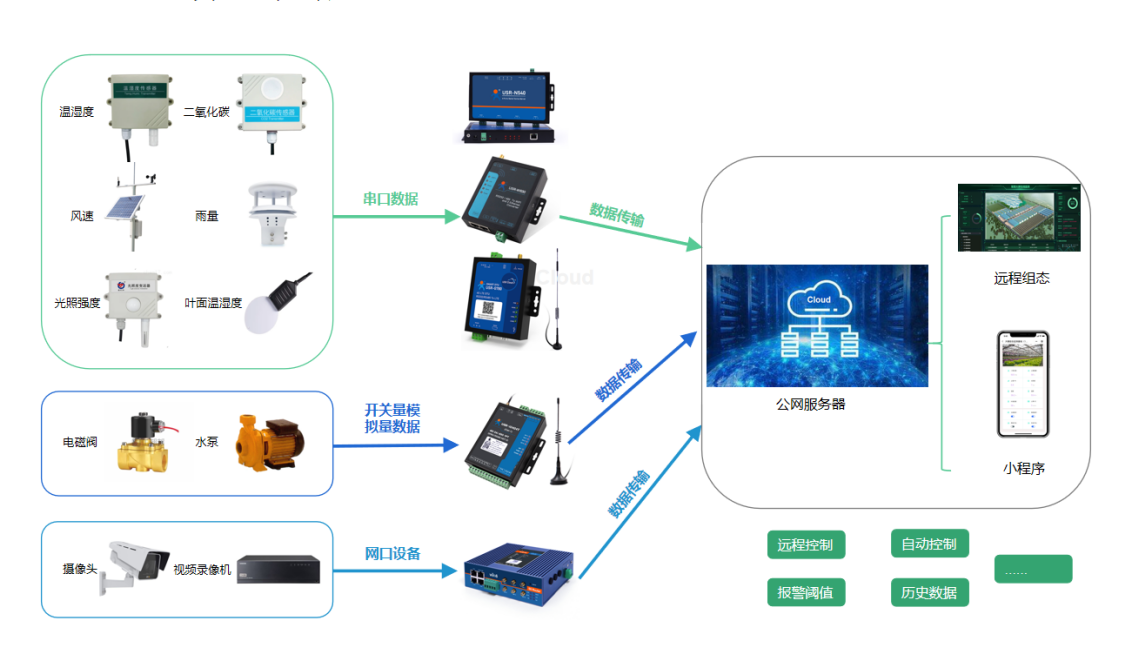

2）公網服務器數據顯示
v 若現場終端設備為串口設備，可以通過串口服務器、wifi串口服務器或DTU將數據傳輸至遠程服務器顯示。若現場有4G信號時可選用DTU進行數據傳輸；若方便布線可選用串口服務器；若現場有wifi覆蓋可選用wifi串口服務器；
v 若現場終端設備為開關量或模擬量設備，可以通過網絡IO設備將數據傳輸至公網服務器。若現場有4G信號可選用網絡IO中CAT1或G5版本；若現場方便布線或有wifi覆蓋可選用EWR版本；
v 若現場終端設備為網口設備，可以通過路由器將網口信息傳輸至現場本地工控機或觸摸屏顯示。可借助VPN服務器或APN專網卡方式進行組網；
v 這種將數據上傳至公網服務器的方式不受地域限制，可以在PC、觸摸屏或手機中隨時進行數據查看或遠程控制。
