USR-TCP232-410S H7 modbus網關功能測試

一、資料下載

1.USR-TCP232-410s-H7 說明書http://www.ggxxsw.cn/Down/USR-TCP232-410s-H7-V1.0.1.pdf

2.（新版本）H7系列的設置軟件http://www.ggxxsw.cn/Download/383.html

3.有人網絡調試助手 串口調試助手二合一 USR-TCP232-Test http://www.ggxxsw.cn/Download/27.html

二、準備工作

1、USR-TCP232-410S-H7產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS485串口線或者USR-232串口線 數量1條(測試用的485)
5、電腦 數量1臺

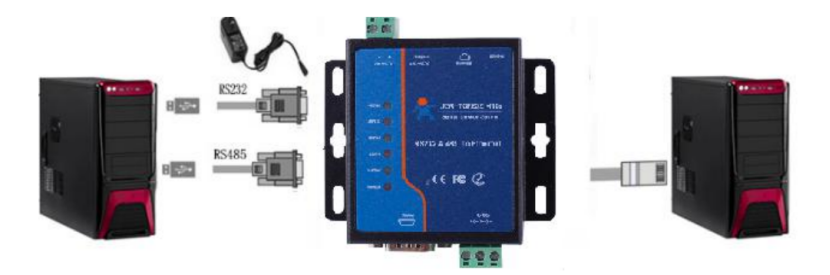

三、連接框圖

四、電腦設置

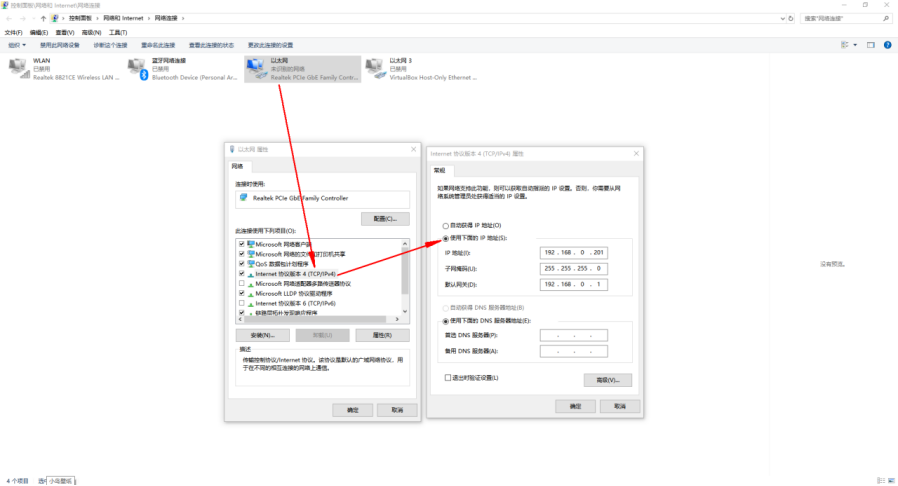

1）電腦本地連接，IP設置和N410s IP同網段，N410默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。禁用其他網卡。

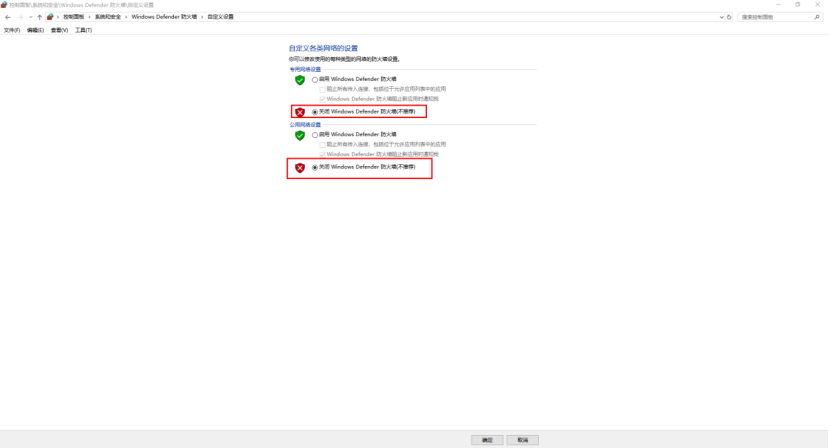

2）電腦關閉防火墻

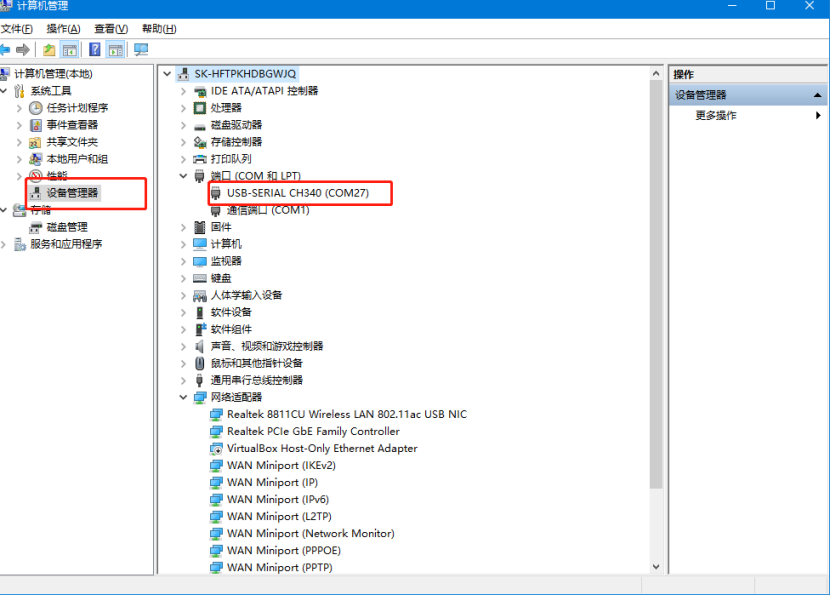

3）檢查USR-RS485串口線的COM口號

點擊電腦計算機，右擊鼠標，點擊設備管理器，查看端口，確認USB-RS485串口線的COM口號，有人測試電腦是com27

五、產品參數設置

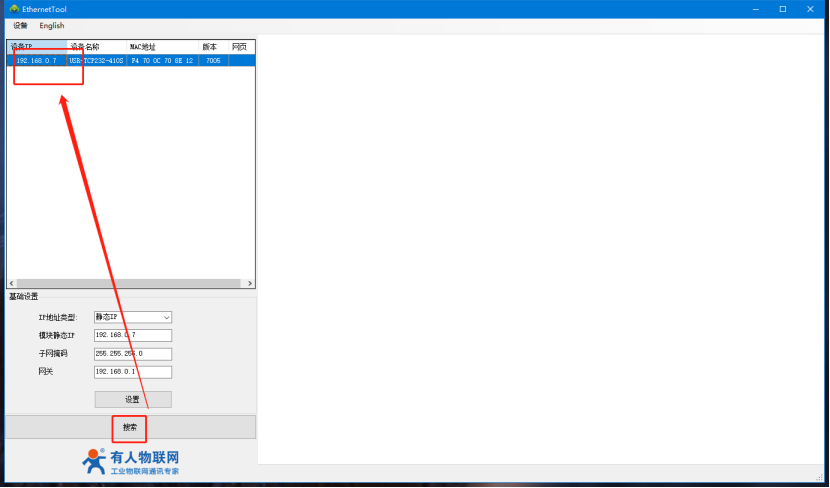

1、下載并打開H7系列配置軟件：

用H7系列配置軟件搜索410s設備，單擊搜索

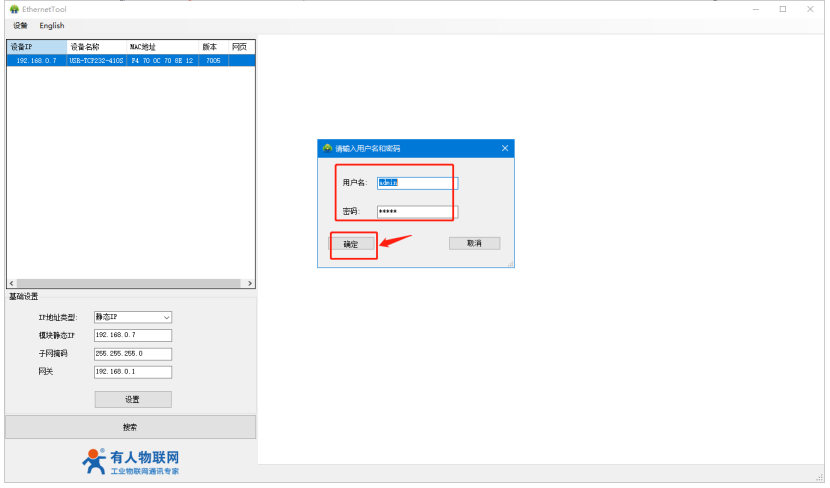

2、登錄

輸入用戶名admin和密碼admin，點擊確定

3、單擊產品名稱顯示信息

顯示IP 192.168.0.7之后，單擊IP，右側顯示410s參數設置頁面。

六、數據調試

1、MODBUS網關參數設置：

工作方式設置TCP server ModbusTCP，本地端口號默認是26，Modbus TCP輪詢默認是關閉，需要勾選開啟MODBUS TCP輪詢。

輪詢超時時間默認是200ms,需要改大，改成5000ms。

保存參數，重啟設備。

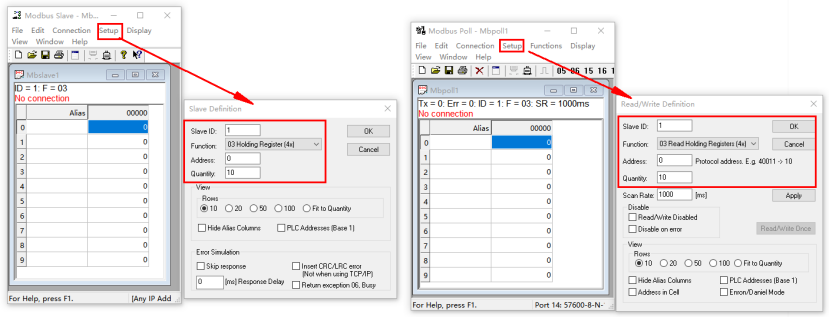

2、MODBUS SLAVE和MODBUS POLL軟件設置：

MODBUS SLAVE軟件和MODBUS POLL軟件的設備ID SLAVE ID需要設置一致，寄存器起始地址和寄存器數量設置一致。舉例，我用的是起始地址0，寄存器數量10。用的是03功能碼。

SLAVE ID 是1。備注：MODBUS POLL軟件有些版本，有一個讀寫選項，Read/Write Disabled,需要取消勾選。

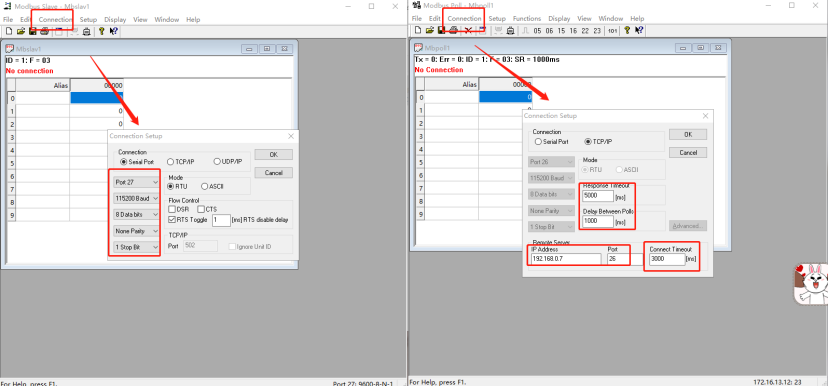

3、模擬測試用MODBUS SLAVE軟件做串口設備，用MODBUS POLL軟件做網絡端。

MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和USR-TCP232-410S的串口參數設置一致。

MODBUS POLL軟件設置MODBUS TCP/IP。IP地址填USR-TCP232-410S的IP地址，Server Port填USR-TCP232-410S的端口號23。注意MODBUS POLL軟件的3個時間參數，依次是

response Timeout 5000ms

Delay between Polls 1000ms

Connect Timeout 3000ms。

基本通訊測試：

MODBUS SLAVE軟件添加1個SLAVE ID，是ID 1

MODBUS POLL軟件對應添加1個SLAVE ID，是ID

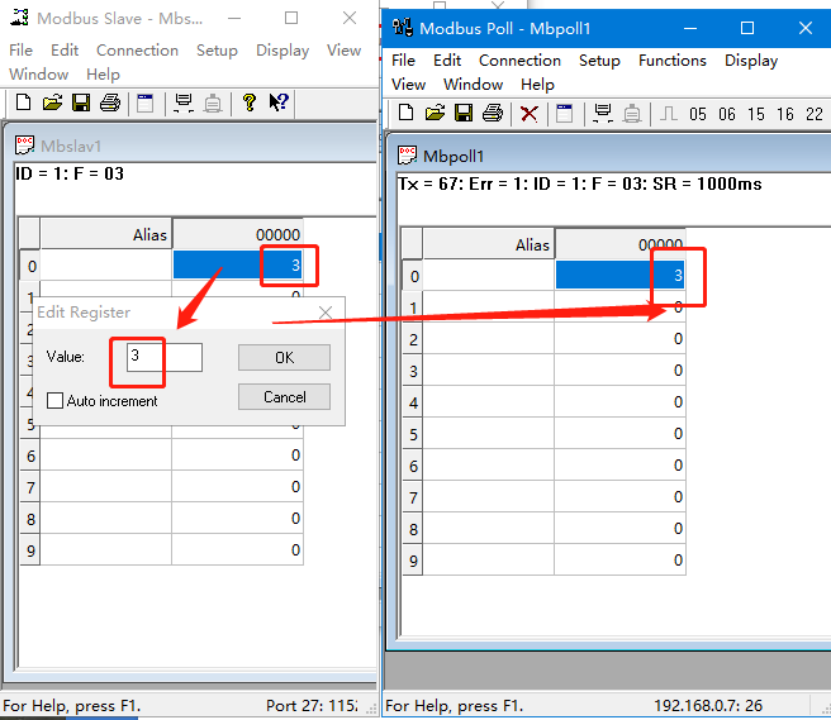

改變每個MODBUS SLAVE軟件的數據，對應的MODBUS POLL軟件就可以采集到正確的數據。

模擬了網絡端下發查詢命令，串口回復數據。

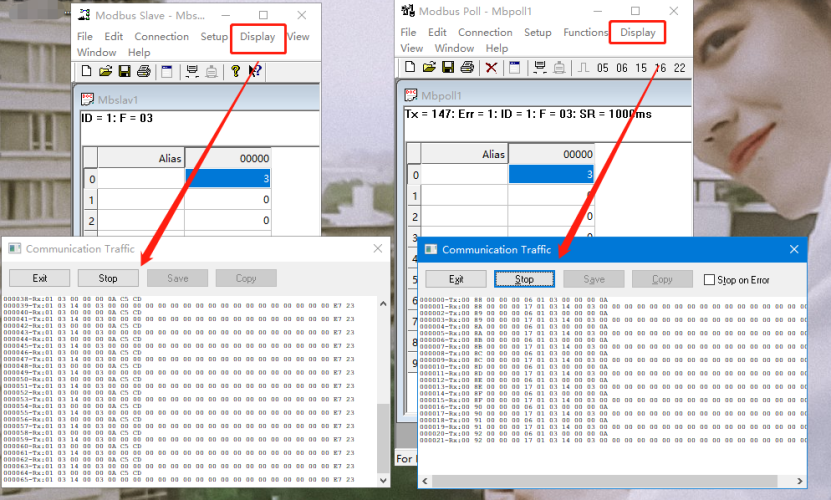

備注：MODBUS SLAVE軟件和MODBUS POLL軟件的選項Display，點開之后，最下面的Communication Traffic，是兩個軟件數據監控，可以查看MODBUS 數據，是否正常。

用串口調試助手：

 Modbus rtu和modbus tcp協議區別：Modbus TCP 協議則是在 Modbus RTU 協議上加一個 MBAP 報文頭，這個 MBAP 報文頭共七個字節長度，除了第五、六個字節外，其余的基本上都是不變（比如，modbus rtu數據是：01 03 10 01 00 07 51 08，modbus tcp數據就是：00 00 00 00 00 06 01 03 10 01 00 07，第五、六個字節為00 06，表示00 06 后面有6個字節）
