USR-M100 網絡優先級配置說明

USR-M100 支持兩種網絡連接，支持以太網和 4G 蜂窩網絡，兩種網絡同時運行，當一種網絡無法連接時，自動切換另外一種網絡?？蛻艨梢愿鶕?jù)應用環境更好的選擇連接方式。

 產品出廠默認“僅以太網”模式，即網口通信，不支持4G。網絡優先選擇通過網頁進行配置，網頁配置界面如下圖：

說明： 以太網接入網線通信，通常用于局域網時，若該網絡不能接入公網，M100 將以太網判定為無網絡連接，當設定為以太網優先模式時，設備會進行 Cat1 網絡的連接，連接成功后在狀態界面顯示當前運行網絡為 LTE Cat1，但此顯示并不影響以太網的局域網通信能力。

一、資料下載

USR-M100說明書：http://www.ggxxsw.cn/Download/1202.html

設置軟件：http://www.ggxxsw.cn/Download/1213.html

二、準備工作

1、USR-M100產品  數量1個
2、電源適配器 12V/1A 數量1個
3、網線 數量1根
4、電腦 數量1臺

三、連接框圖

M100---網線---電腦

四、設置步驟

1、M100網口通過網線直連電腦網口。檢查所有連接無誤后，給M100用12V電源適配器供電。

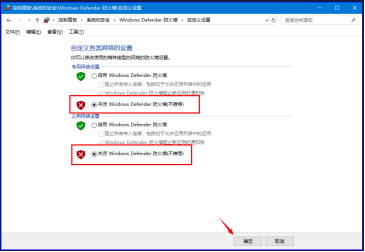

2、關閉電腦防火墻。

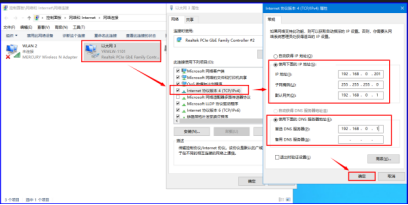

3、電腦：控制面板\網絡和 Internet\網絡連接，IP設置和M100 IP同網段，M100默認IP是192.168.0.7，網關192.168.0.1，將電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。

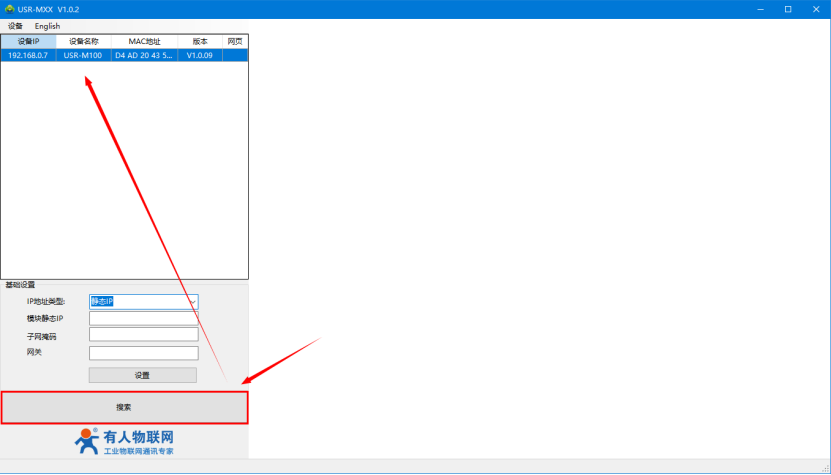

4、打開系列設置軟件：

用配置軟件搜索M100設備，單擊搜索，搜搜到設備后雙擊設備。

5、登錄

輸入用戶名admin和密碼admin，點擊確定，右側顯示M100參數設置頁面。

6、配修改網絡優先級參數，保存應用重啟后生效。
