二、準備工作
1、USR-N5X0-H7產品 數量1個 此案例以N510設備為例
2、電源適配器 12V 數量1個
3、網線 數量1根
4、溫濕度傳感器 數量1臺
5、電腦 數量1臺

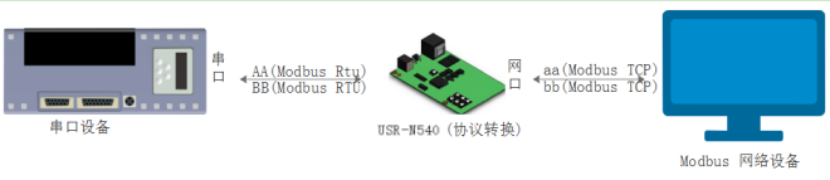

三、連接框圖
四、硬件連接和電腦設置
1、硬件連接：

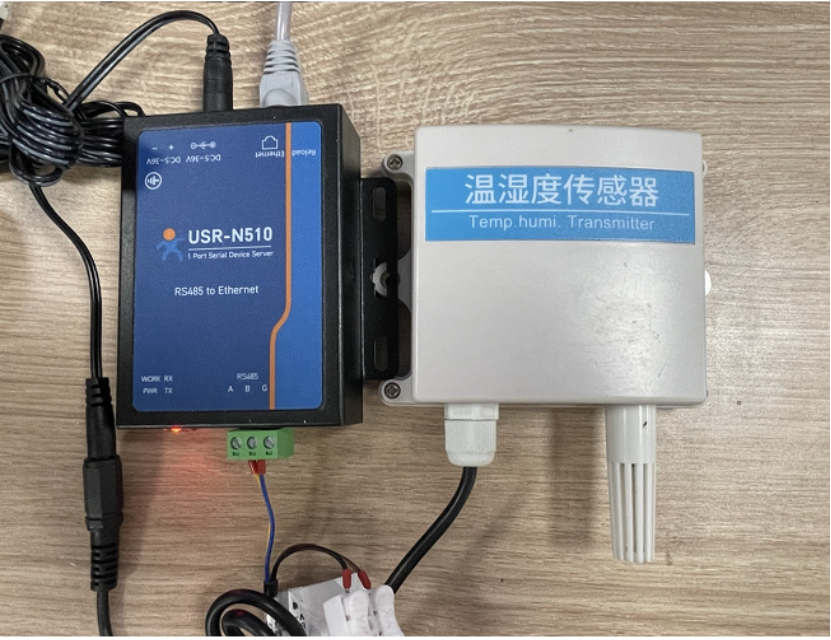

USR-N510-H7產品，注意485接線線序，溫濕度傳感器A線接N510 串口一的A端子，溫濕度傳感器 B線接N510串口一的B端子。
USR-N510-H7網口通過網線直連電腦網口。檢查所有連接無誤后，給N510用12V電源適配器供電。
2、指示燈狀態：
1) POWER：電源指示燈，只要電源連接正常，指示燈長亮。
2) WORK：Work 指示燈，N510 工作狀態指示燈， N510 正常工作，指示燈閃亮。
3) TX1：串口 1 發送指示燈
4) RX1：串口 1 接收指示燈
3、電腦設置：
5）電腦本地連接，IP設置和N510 IP同網段，N510默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1。
禁用其他網卡。

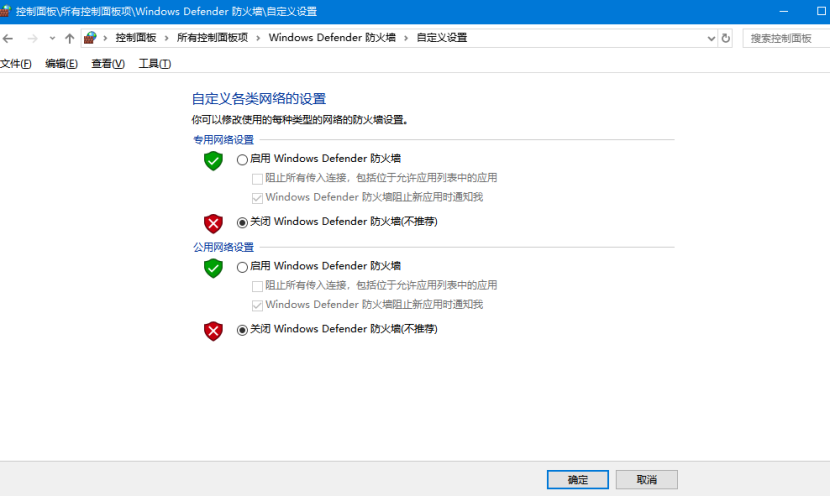

6）電腦關閉防火墻
五、產品參數設置
1、下載并打開H7系列配置軟件：

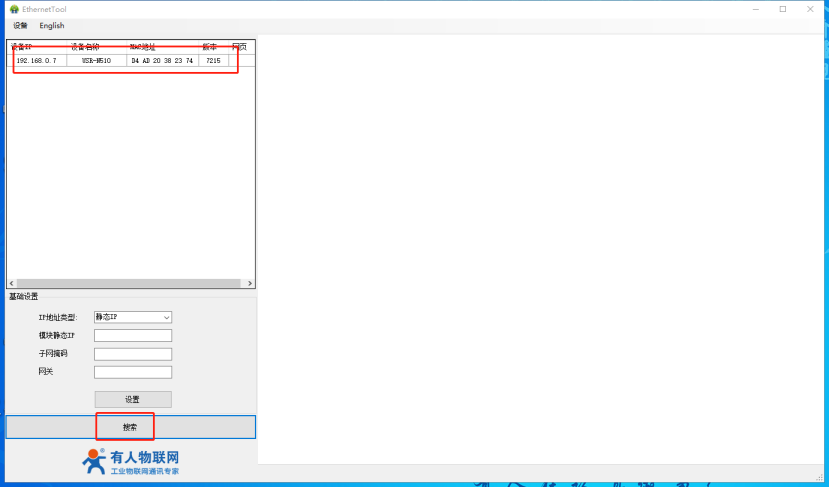

用H7系列配置軟件搜索N510設備，單擊搜索
2、登錄
輸入用戶名admin和密碼admin，點擊確定
六、數據調試
1、MODBUS網關參數設置：

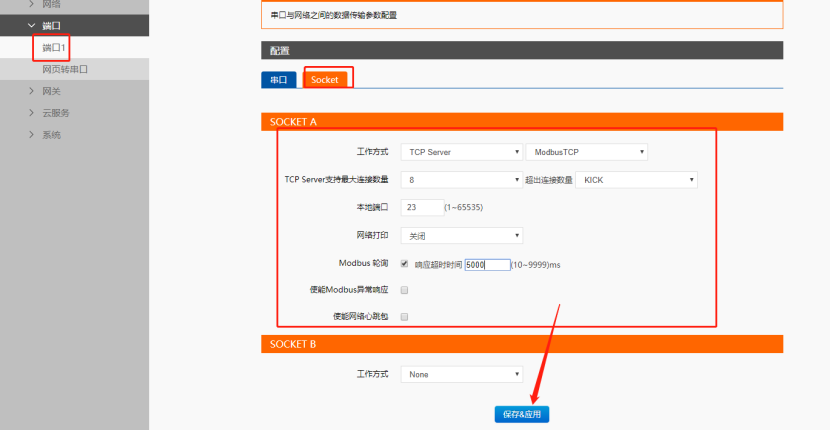

工作方式設置TCP server ModbusTCP，本地端口號默認是23，Modbus TCP輪詢默認是關閉，需要勾選開啟MODBUS TCP輪詢。
輪詢超時時間默認是200ms,需要改大，改成5000ms。保存參數，重啟設備

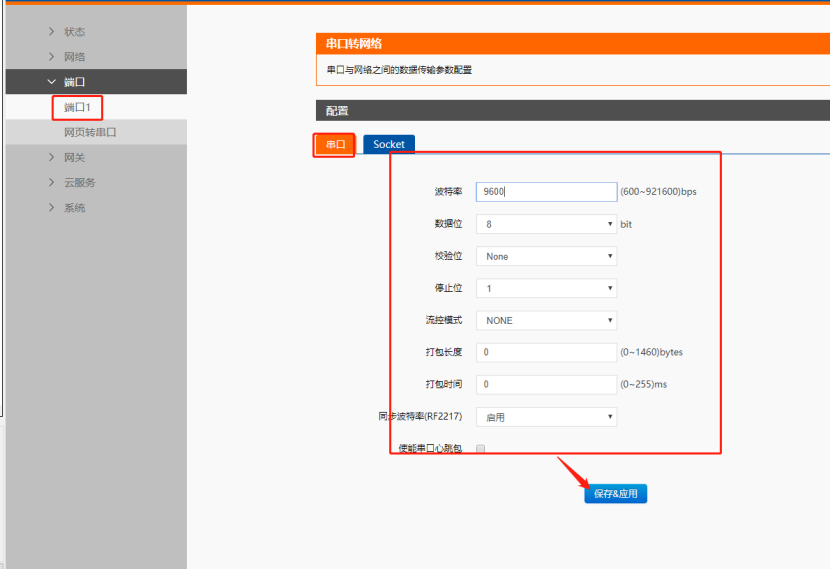

N510的串口參數和傳感器設置一致

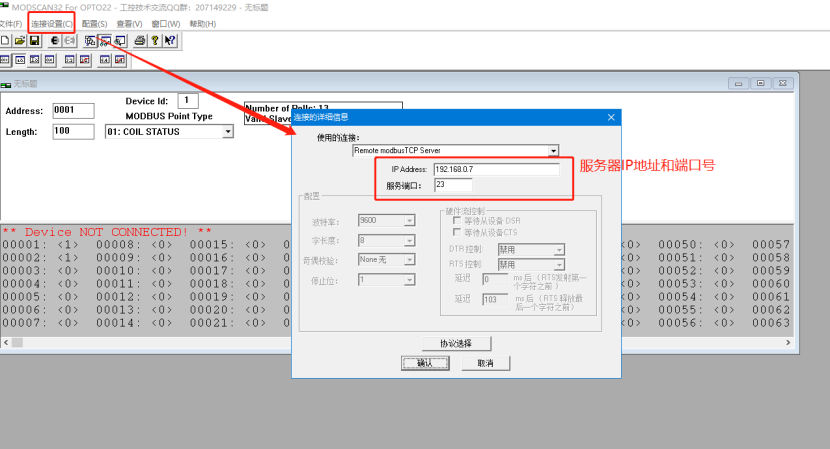

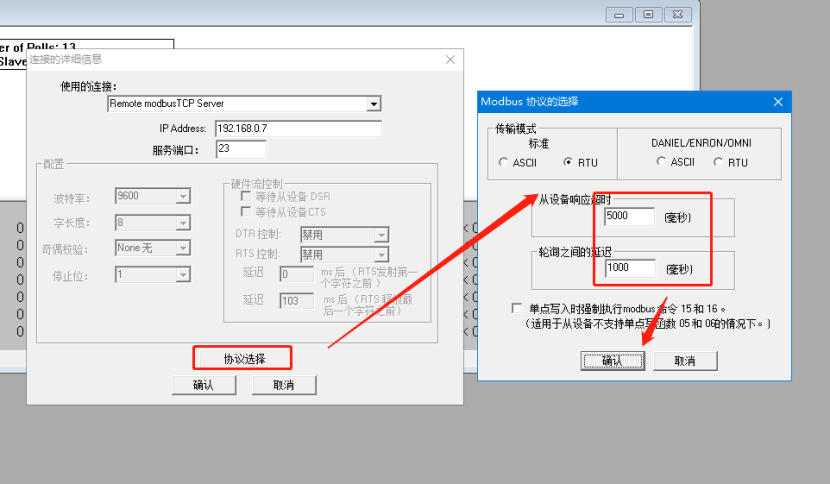

2.modscan軟件設置
Modbus的類型選擇：在Modbus Point Type就是要讀取的寄存器區
“01:COIL STATUS”指1#命令DO寄存器
“02：INPUT STATUS”指2#命令DI寄存器
“03：HOLDING REGISERT”指3#命令保存寄存器
“04：INPUT REGISTER”指4#命令輸入寄存器
想讀哪個寄存器，就選那個就行
modscan詳解請參考：https://zhuanlan.zhihu.com/p/530269172
