一、資料下載

USR-G781說明書：http://www.ggxxsw.cn/Download/440.html

設置軟件：http://www.ggxxsw.cn/Download/537.htm

二、準備工作

1、USR-G781產品  數量1個
2、電源適配器 12V 數量1個
3、網線 數量1根
4、USB-RS232串口線 數量1條
5、電腦 數量1臺

6、sim卡  數量1張

7、4G天線  數量1根

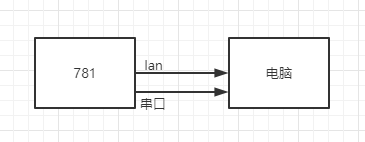

三、連接框圖

四、設置步驟

設備插卡接天線，按照如上連接圖連接，設備上電。

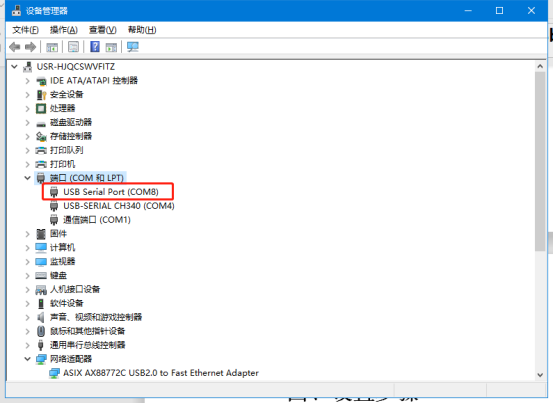

1、在設備管理器里可以看到對應的串口。

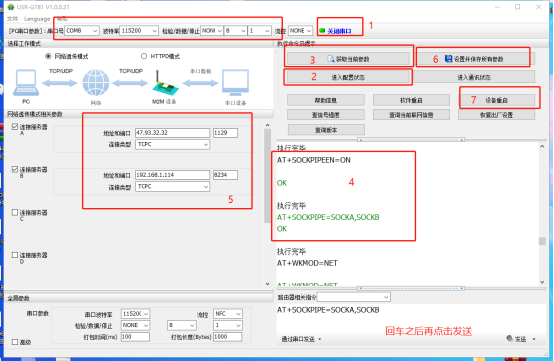

2、打開配置軟件

G781出廠默認串口參數為：波特率115200，檢驗/數據/停止：NONE/8/1。打開串口。

點擊進入配置狀態，會打印+++  a  a  OK。

點擊獲取當前參數，之后開始配置參數，選擇網絡透傳模式，設置服務器A和B，其中服務器B為LAN口設備IP和端口，也可設置注冊包和心跳包。

串口發送兩條指令，來開啟雙socket功能：

AT+SOCKPIPEEN=ON

AT+SOCKPIPE=SOCKA,SOCKB

注意：AT指令要以回車換行結尾。

設置并保存所有參數，設備重啟，待串口打印啟動信息USR-G781，表示啟動完成。

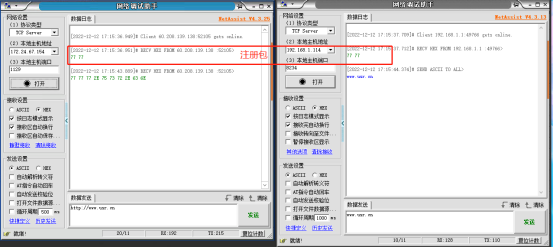

3、將電腦的端口監聽打開，G781的linkA和linkB指示燈會亮起來，表示兩路socket成功建立并連接。這里我設置了注冊包7777。

注意：socketA連接的是遠程服務器，所以上面配置的地址是服務器地址。

注意：

1、雙socket轉發只能通過串口發指令實現，其他設置可通過內置網頁設置。

2、本功能只支持轉發一路網口設備數。

3、僅支持socketA與socketB之間的數據轉發。

4、僅支持socketA和socketB作為TCP Client，即兩路socket所連接的對端設備或者服務器，只能做TCP server。

5、注冊包、心跳包生效于所有的socket。
