一、資料下載

說明書：http://www.ggxxsw.cn/Download/1256.html

硬件手冊：http://www.ggxxsw.cn/Download/1263.html

設置軟件：http://www.ggxxsw.cn/Download/257.html

調試助手：http://www.ggxxsw.cn/Download/27.html

二、測試準備

1.2個usr-tcp232-T1,2個測試底板
2.2條232轉usb線
3.2根網線，一個路由器或者交換機
3.電腦一臺（模擬終端設備）

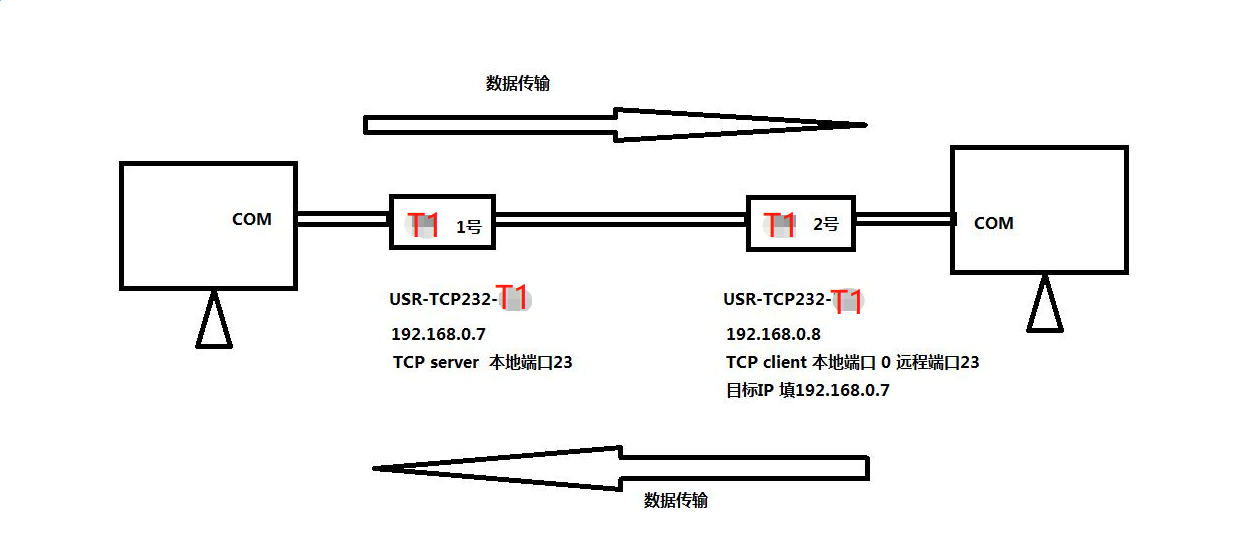

三、連接拓樸

四、電腦設置

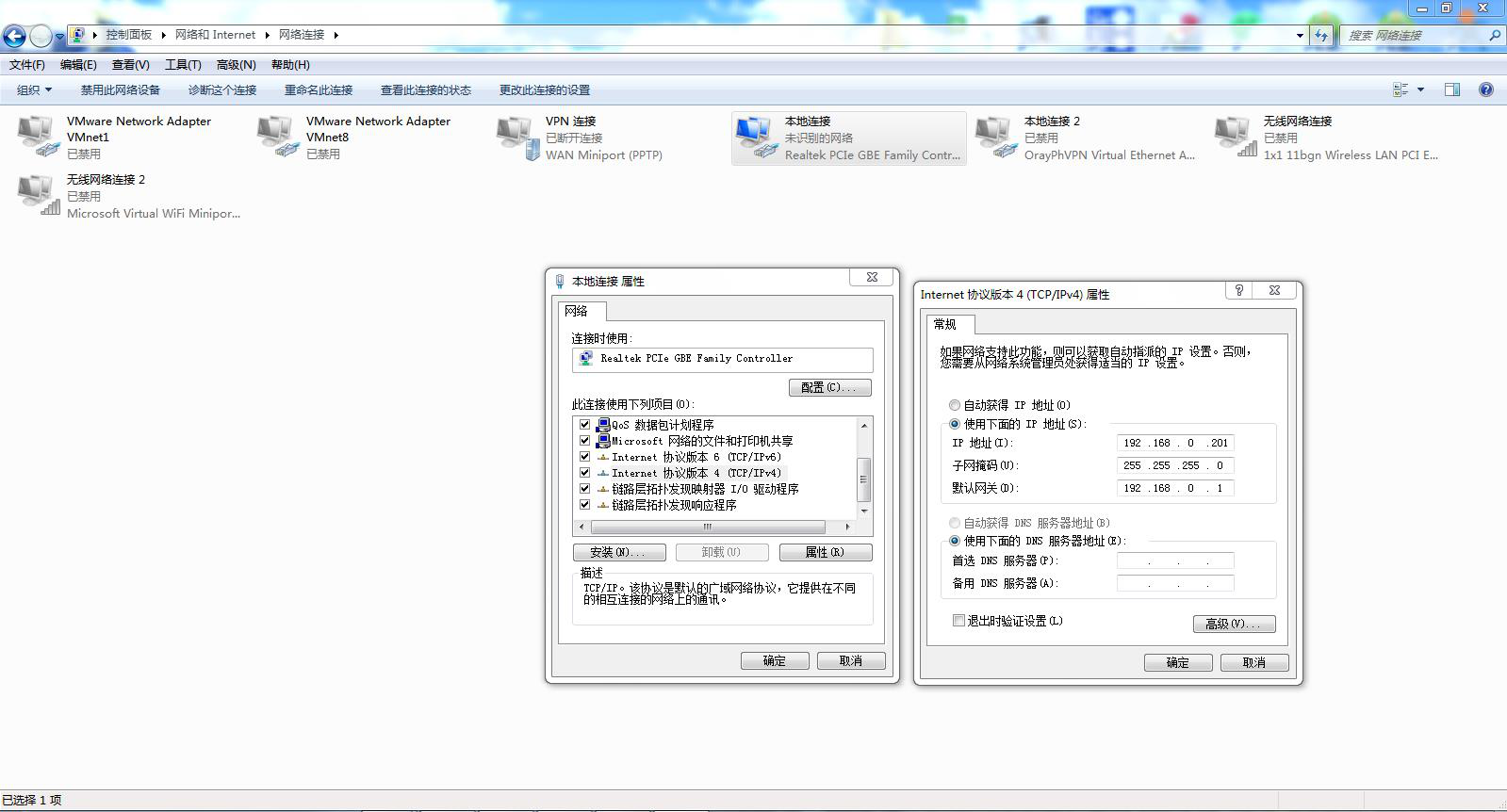

1.電腦本地連接，IP設置和T1 IP同網段，T1默認IP是192.168.0.7，網關192.168.1.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.1.1

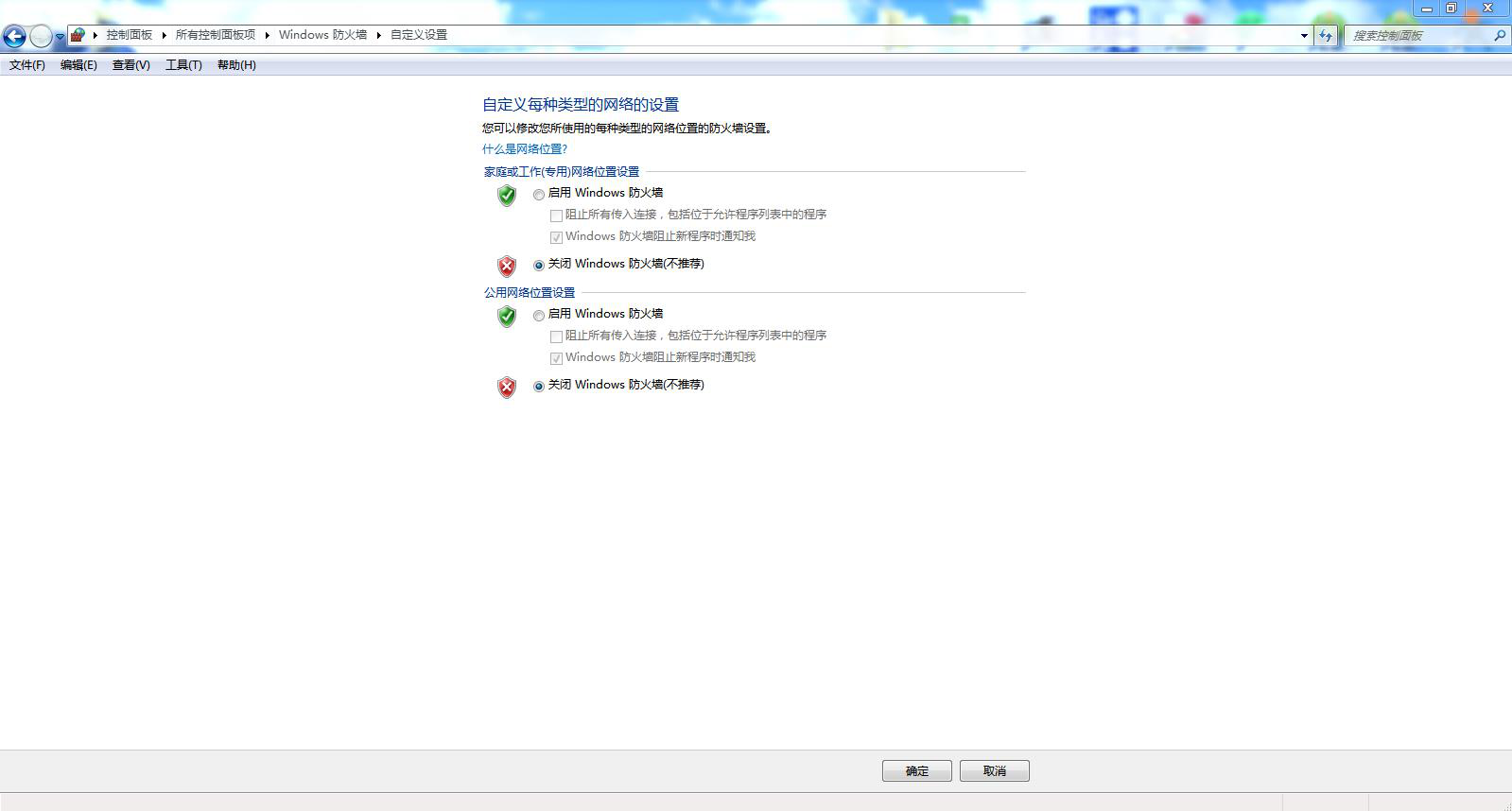

2.關閉電腦防火墻和殺毒軟件

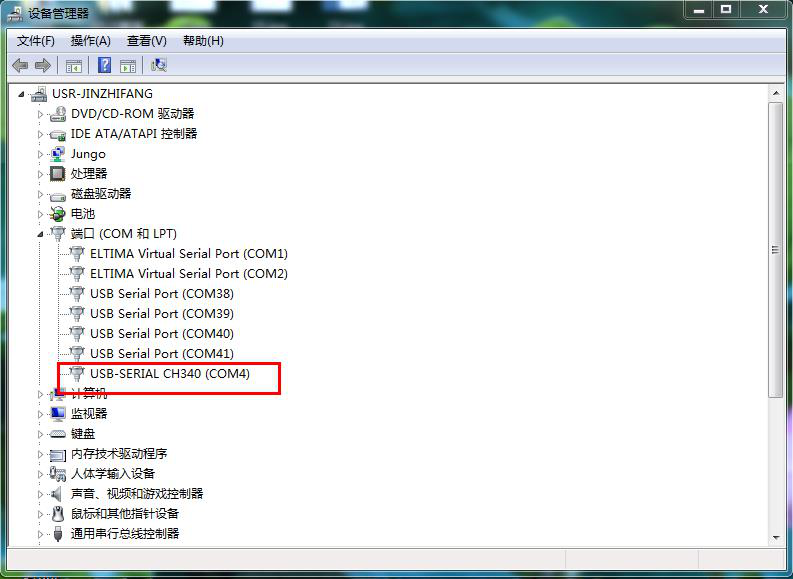

3.檢查串口，用232轉usb串口線把T1DE 232串口和電腦連接，右擊電腦桌面的計算機，點擊設備管理器，點開端口，確認電腦識別到的com口。

五、設備參數設置

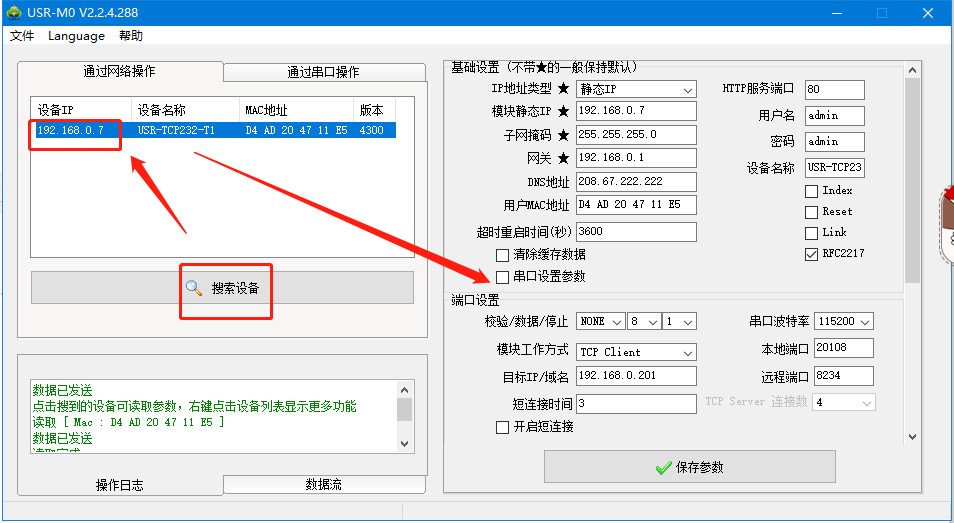

1.用M0系列配置軟件搜索T1設備，搜索IP 192.168.0.7之后，點擊IP，會彈出設置界面。用M0配置軟件搜索設備，設置參數之后，2個USR-TCP232-T1網線直連，或者都接同一個交換機。

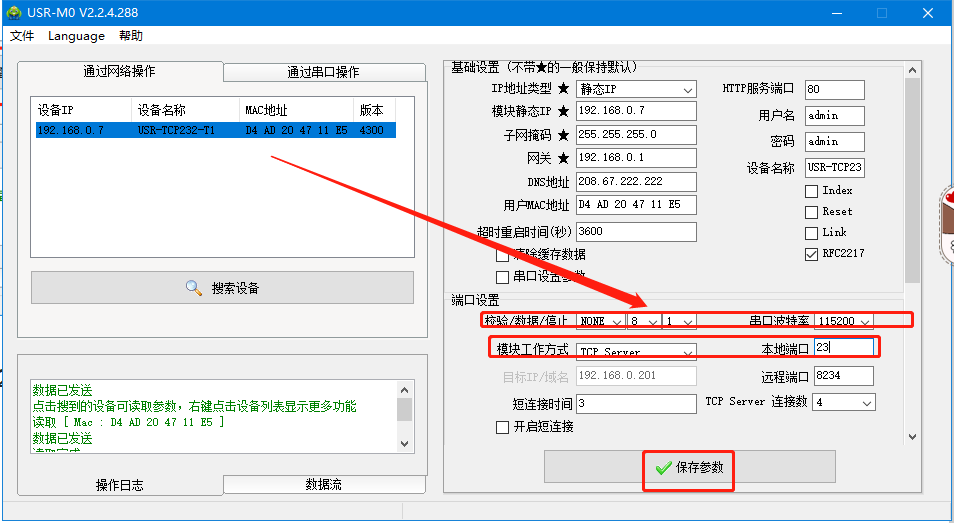

2.將T1 IP設置192.168.0.7，工作方式TCP server，本地端口23,波特率、校驗位、數據位等參數和要接的串口設備設置一致（測試默認用115200）.

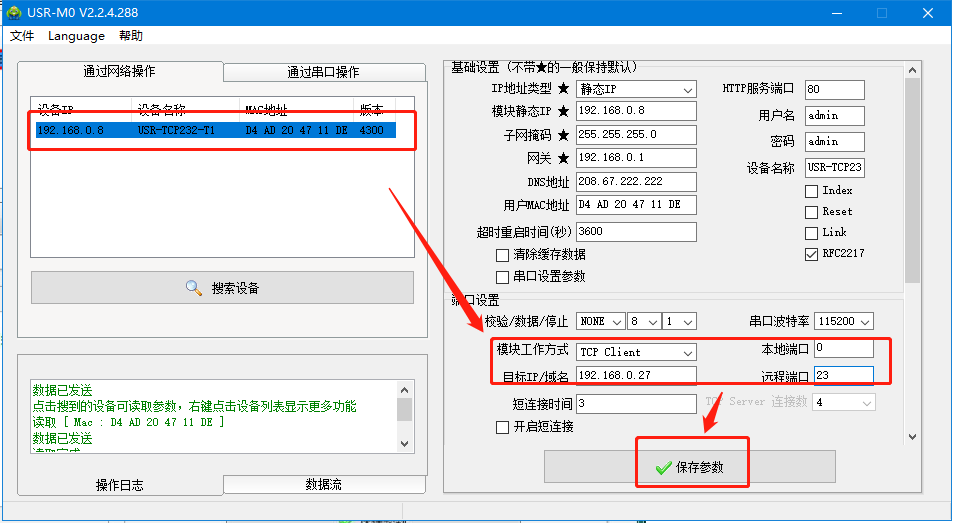

3.另一臺T1設置tcp client：
用M0設置軟件搜索設備，獲取T1 的IP參數，點擊T1的IP，將T1的IP設置192.168.0.8，工作方式TCP client，本地端口 0，遠程端口23,目標IP 192.168.0.7,點擊保存參數

六、通信測試

2個T1一對一通訊

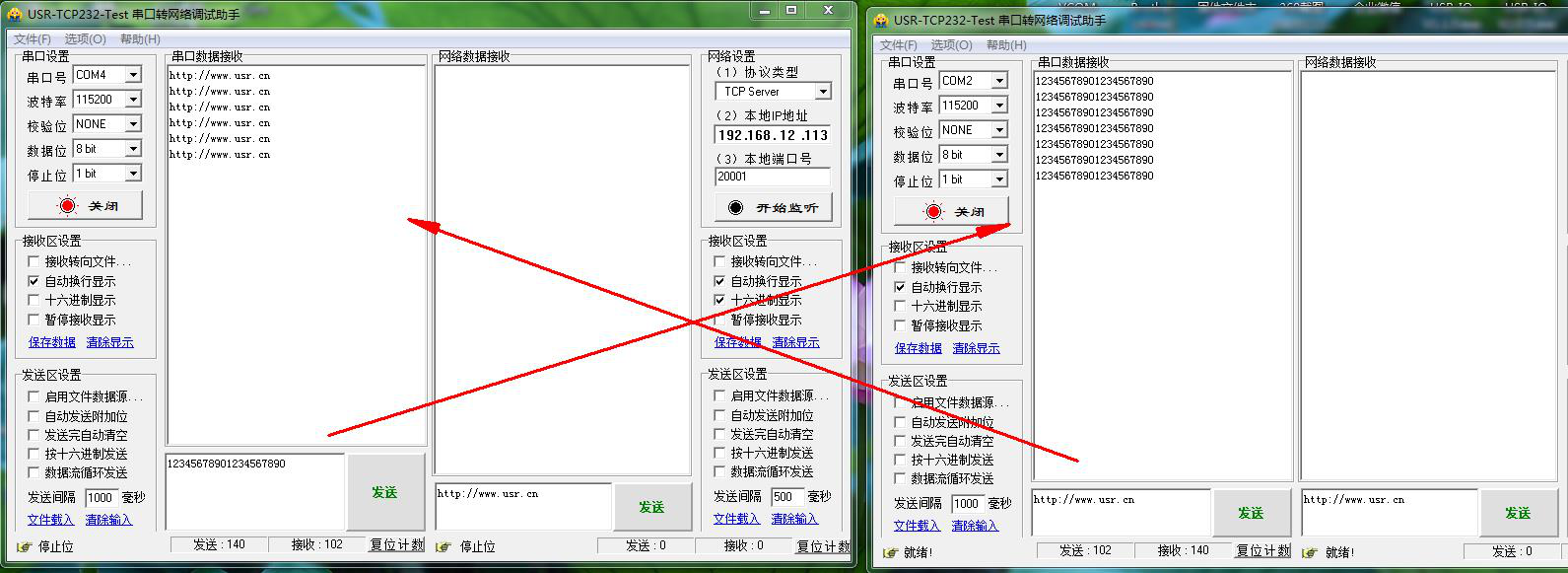

電腦用串口助手打開2個T1的COM口，用對應T1的串口參數，然后進行數據傳輸。

撰寫人：李慧穎
