USR-C322 WiFi模塊連接無線路由器進行局域網通信
2015-03-16

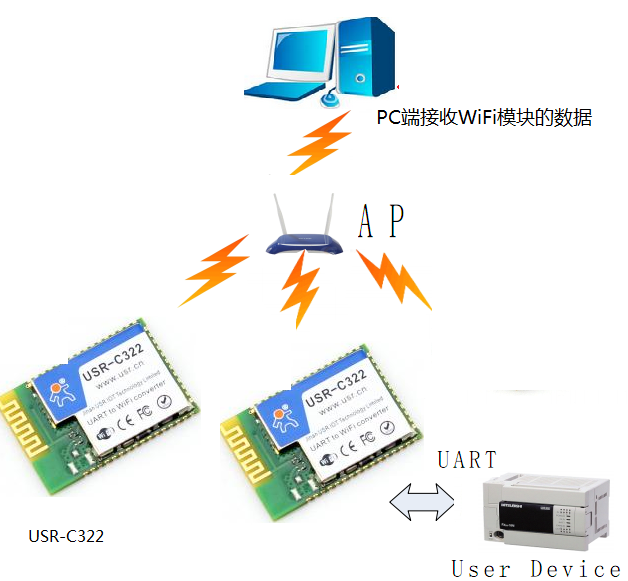

串口WIFI模塊連接圖

1:測試

以USR-C322模塊為例,將模塊焊接到測試底板上,通電后模塊正常啟動后,測試板nReady燈常亮。測試板串口連接電腦串口,電腦連接WiFi。

在電腦無線搜索欄,搜索USR-C322,連接。

WIFI模塊 電腦搜索欄

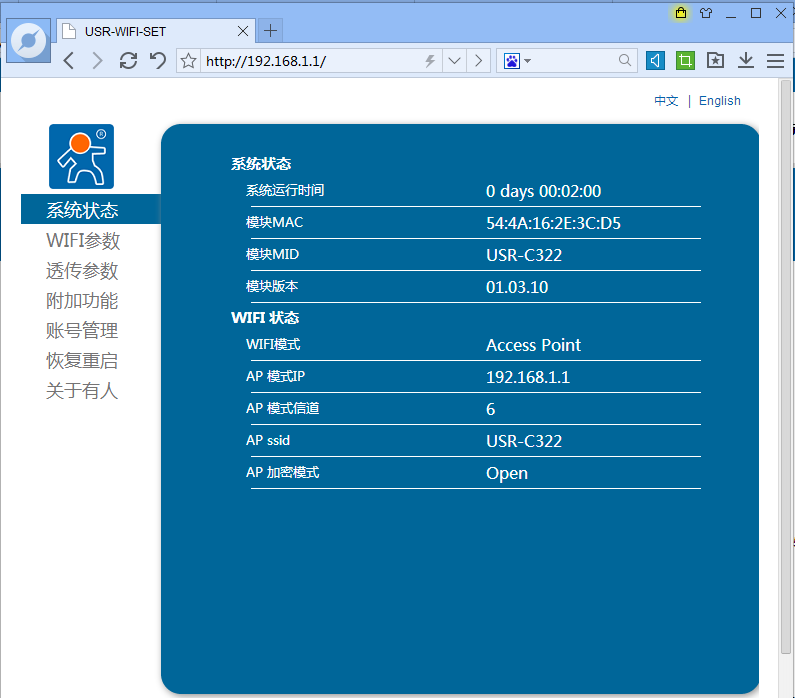

2:在瀏覽器上輸入192.168.1.1,用戶名和密碼都是admin

WIFI模塊 系統狀態

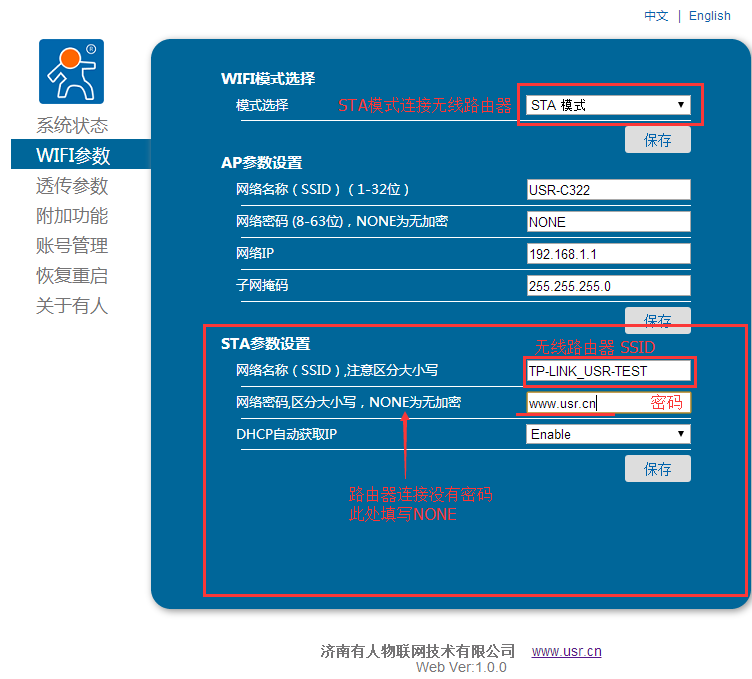

3:設置為STA模式:設置要連接的無線路由器名字和密碼。無線路由器的SSID和密碼需要手動填寫

WIFI模塊參數

4:設置成功后,重啟模塊。

5:電腦連接無線路由器,和WiFi模塊一個局域網,如果WiFi模塊連接到無線路由器,測試版的nLink燈常亮。

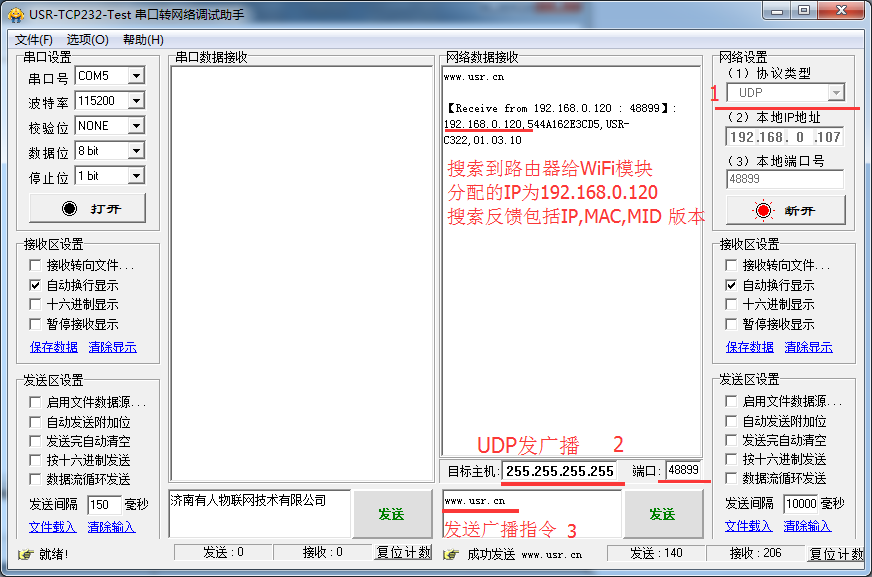

使用串口及網絡調試助手軟件設置為UDP 模式,設置目標主機為4個255,為廣播地址,廣播端口為48899.發送廣播指令www.ggxxsw.cn 返回模塊獲取到的IP(關于UDP廣播端口和廣播指令在附加功能內可以查看和設置)。

WIFI模塊網絡調試助手

6:通信測試方式:

模塊的串口連接到電腦串口com5.然后網絡端口以TCP client的形式連接獲取到的IP:192.168.0.120.端口為8899. 實現串口數據發送到網絡端口,網絡數據發送到串口端口。

網絡端的通信是普通的TCP/IP socket通信,只有按照具體的協議的軟件,即可實現透明傳輸數據。

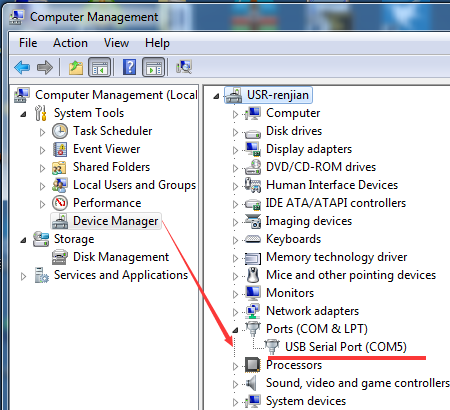

電腦串口號:com5

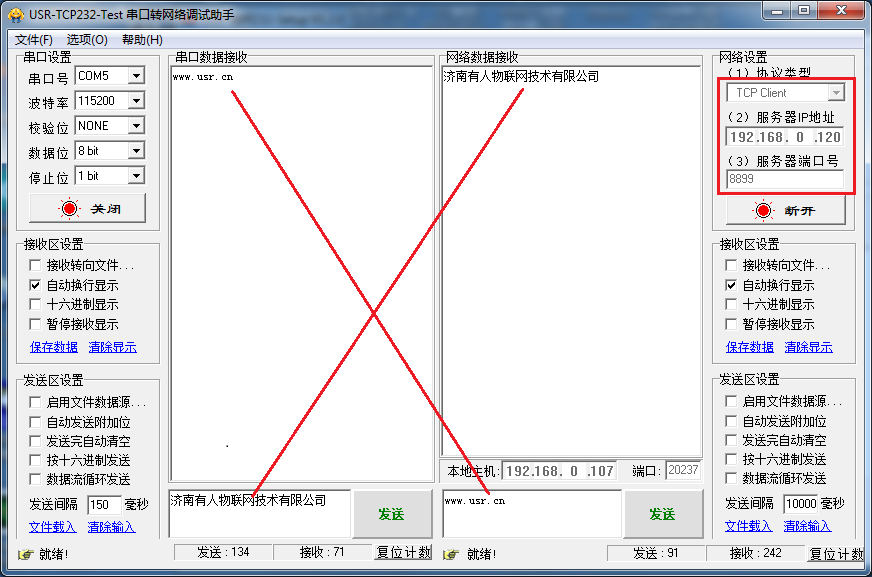

WIFI模塊電腦端

WIFI模塊串口調試助手

7:AT指令配置加入路由器步驟:

1:+++a進入AT指令模式,2:設置為STA模式,3:搜索周邊路由器SSID .4:設置要連接的無線路由器的SSID(路由器無線名字),和密碼。5:設置為透傳模式。6:重啟生效、

查詢模塊連接到路由器獲取到的IP:AT+WANN.
