一、資料下載

二、準備工作
1、USR-LG210產品  數量1個
2、USR-LG206-L-H20產品  數量1個
3、電源適配器 12V 數量2個
4、485轉USB調試線/232轉USB調試線   數量2根
5、電腦 數量1臺

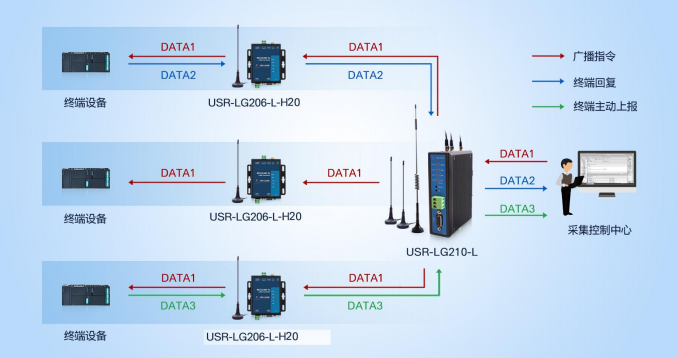

三、連接框圖
LG210與lora節點（USR-LG206-L-H20）安裝天線，使用各自配套電源適配器供電，兩臺LORA設備分別使用485轉USB調試線/232轉USB調試線接電腦
此案例測試廣播透傳功能為例

四、設置參數

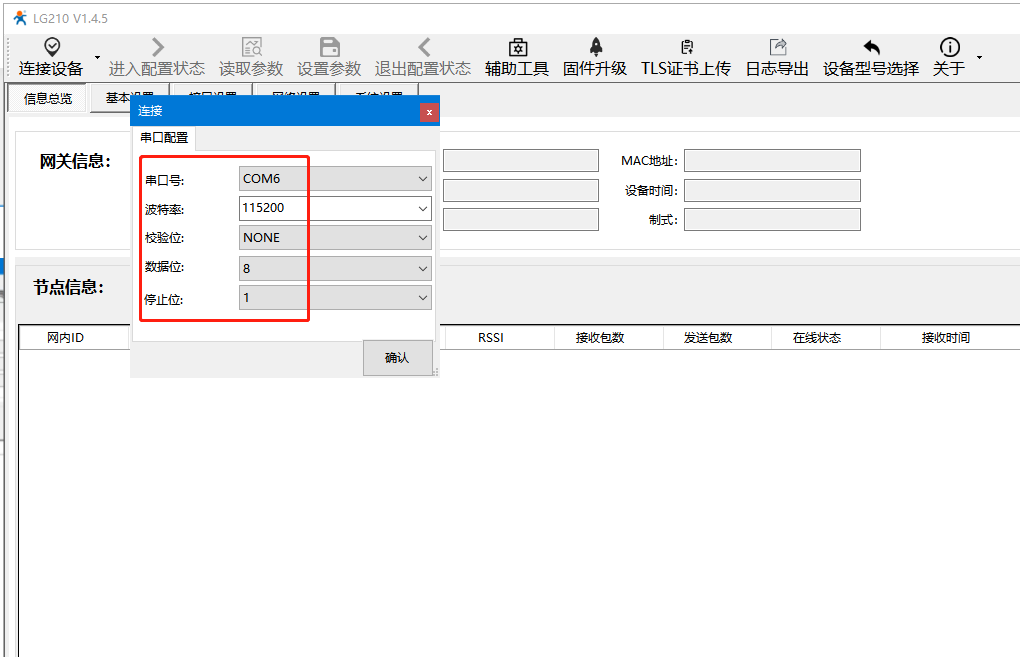

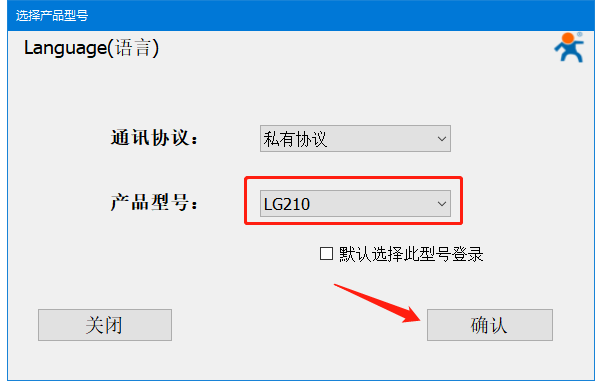

1、下載并解壓LORA設置軟件，確認LG210網口接入路由器網絡是與電腦在同一局域網內。在文件夾中選擇USR_LoRa.exe可執行文件雙擊打開，協議選擇私有協議，型號選擇LG210，點擊“連接設備”按鈕旁的下三角箭頭，選擇串口配置，設備出廠串口參數115200、NONE、8、1點擊確認。

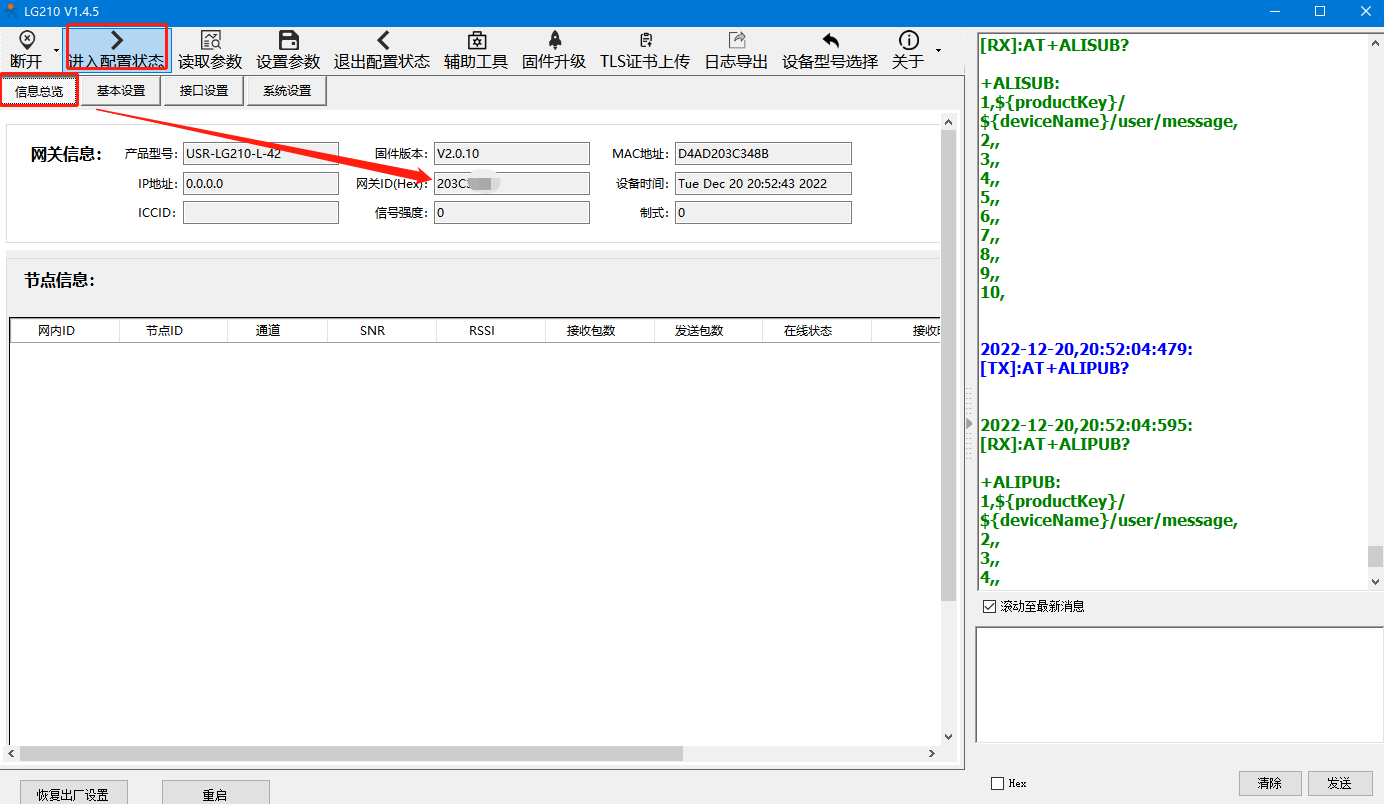

2、點擊“讀取參數”，在信息總覽中復制保存網關ID

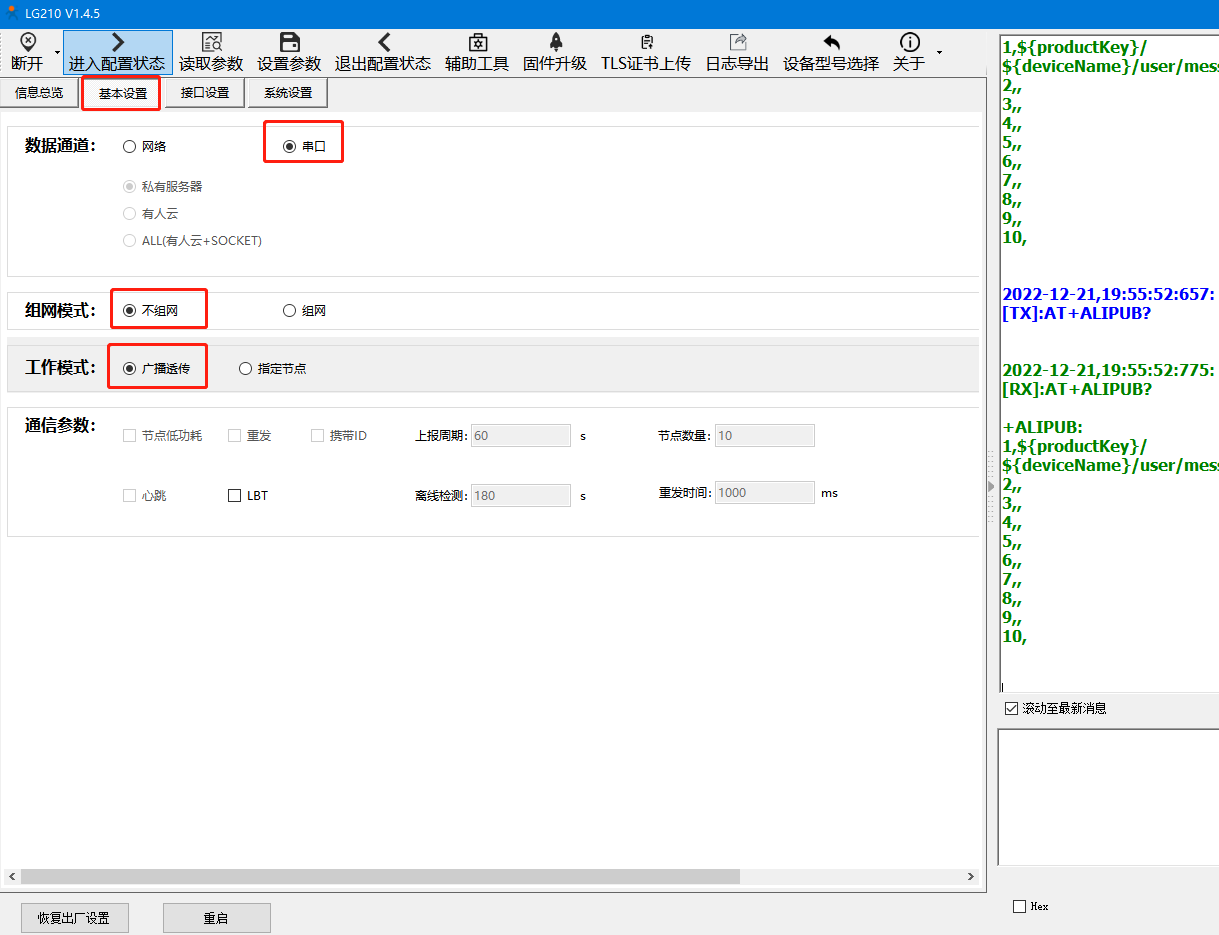

3、點擊基本設置>數據通道選擇串口
組網模式選擇不組網
工作模式選擇廣播透傳

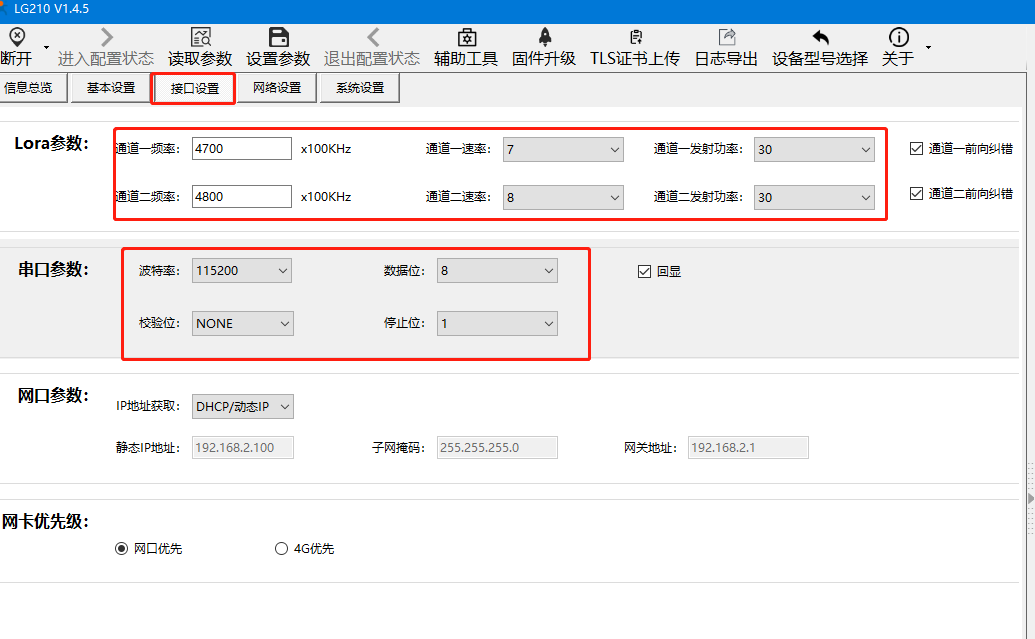

4、在接口設置中，配置Lora參數中通道一與通道二的頻率與速率參數不要一致就可以了，此處通道一二頻率分別為4700x1000Hz、4800Hz,速率分別為7、8。點擊設置參數設備重啟。

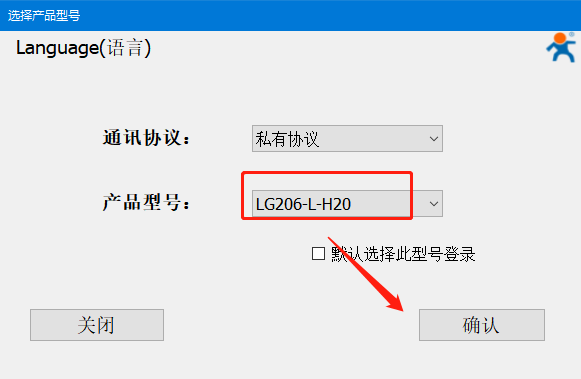

5、配置LG206-L-H20，LG206使用485轉USB調試線接電腦，lora設置軟件選擇產品型號對應lora型號，點擊確認，打開對應串口的com號，串口參數默認是115200、none、8、1。

6、找到LG206對應的串口打開串口，點擊進入配置狀態，讀取參數。

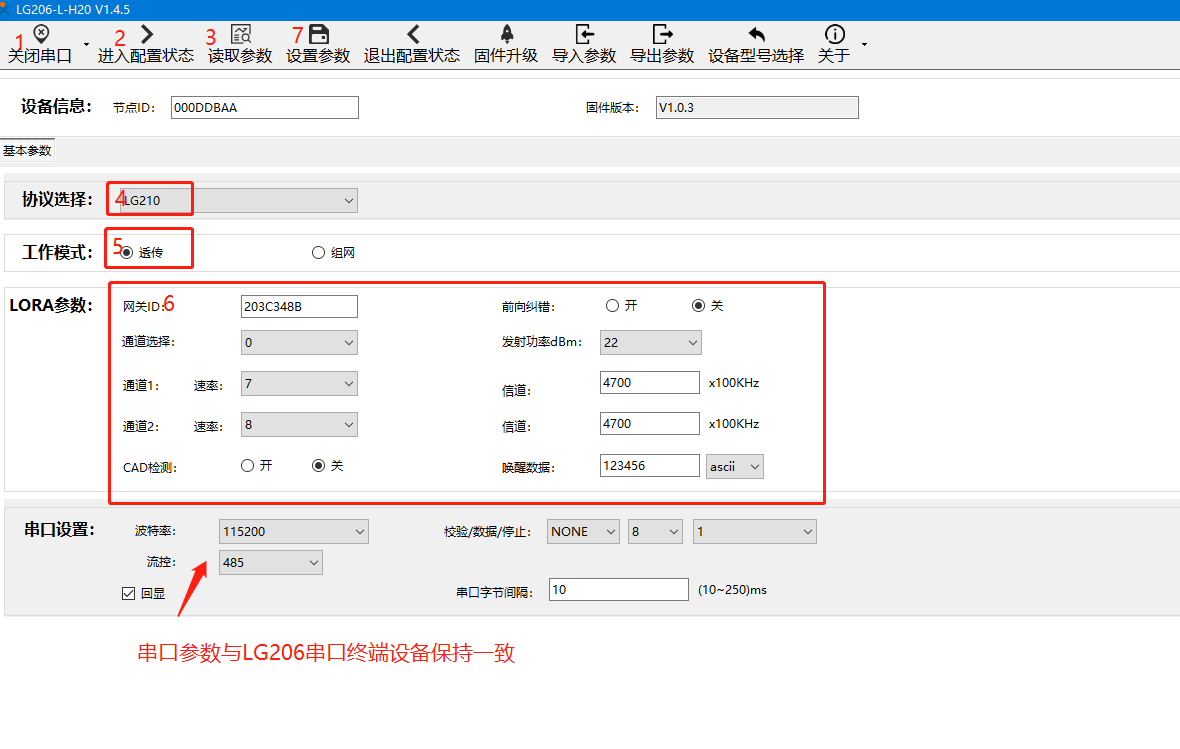

7、基本參數設置：協議選擇:LG210

工作模式：透傳

LORA參數：網關ID：203C348B

通道選擇：0（注：通道選擇設置為0時節點會隨機選擇通道1或通道2參數進行通訊；通道選擇設置為1或2時，節點會用指定的參數通訊）

通道1：速率7 ，信道：4700x100KHz

通道2：速率7 ，信道：4800x100KHz

五、通訊測試

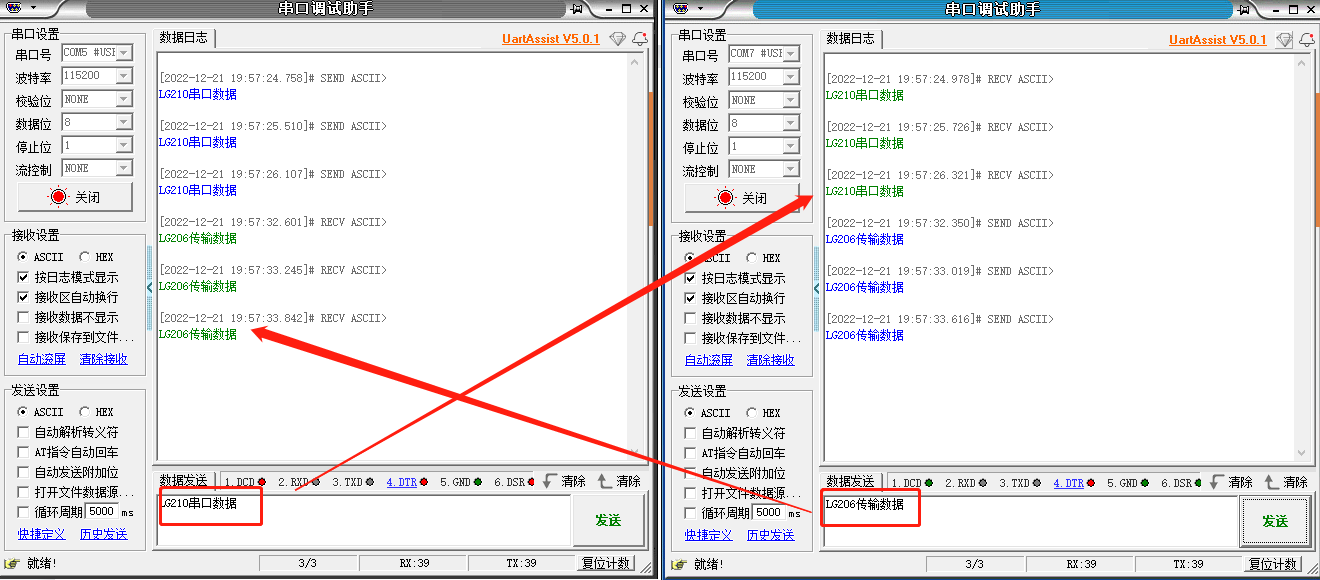

打開兩個串口網絡調試助手，并且在串口部分打開LG206的串口COM7 。打開LG210所對應的串口COM5，串口參數需要保持一致。在兩個串口端相互發送數據測試

編寫人：劉琰偉
