一、資料下載

說明書：http://www.ggxxsw.cn/Download/1256.html

硬件手冊：http://www.ggxxsw.cn/Download/1263.html

設置軟件：http://www.ggxxsw.cn/Download/257.html

調試助手：http://www.ggxxsw.cn/Download/27.html

虛擬串口軟件：http://www.ggxxsw.cn/Download/31.html

二、設備默認參數

表1

三、測試步驟

以下測試USR-TCP232-T1模塊均在評估板上進行，評估板串口是RS232接口，評估板電源供電是5V。

  1.將 T1(USR-TCP232-T1，簡稱 T1下同)安裝在USR-TCP232-EVB評估板（簡稱評估板）上，通過串口線(或USB 轉RS232串口線)將評估板RS232接口與計算機相連接，通過網線將 T1的網口與PC 的網口相連接，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。觀察T1網口指示燈狀態是否正常：綠色燈常亮，黃色燈閃爍。

按路徑：控制面板---網絡和Internet---網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

2. 給電腦設置靜態IP，要與T1的IP在同一個網段(T1默認參數見表1)。

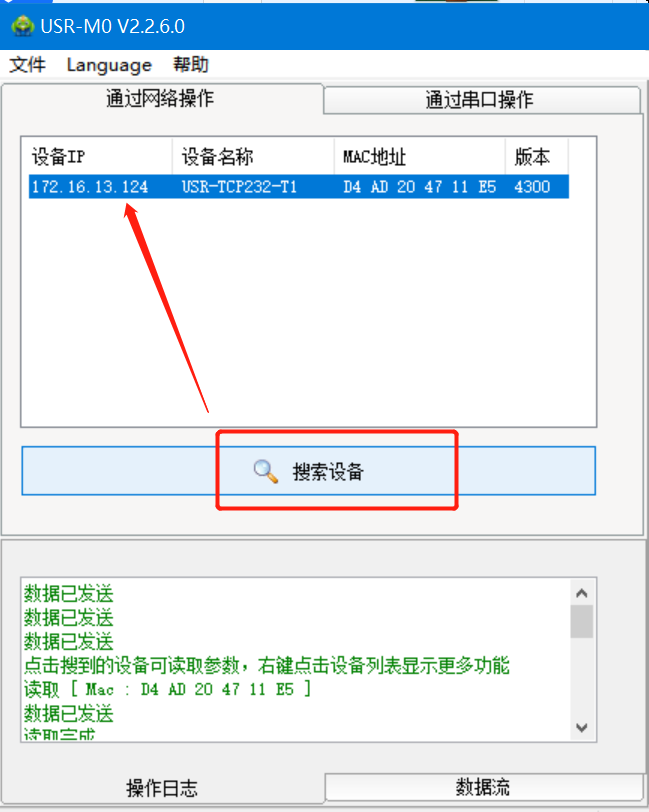

3. 點擊“搜索設備”當搜索列表中出現T1的設備后，單擊搜索到的設備，查看其配置信息(上圖為默認配置信息)。

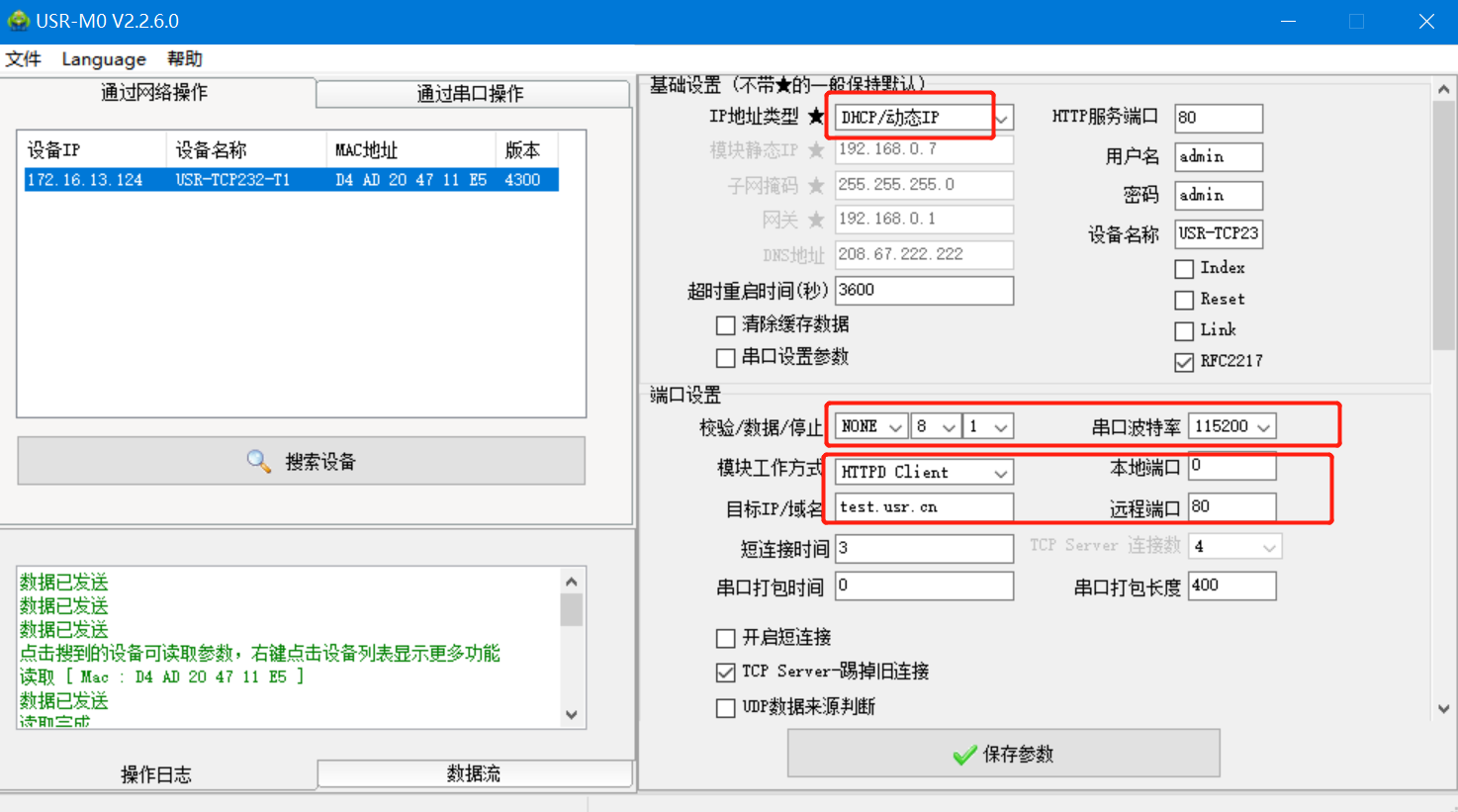

4.IP設置為DHCP,模塊設置為Httpd Client模式，請求方式GET，URL為/1.php?，設置服務器地址test.usr.cn，端口80，設置并保存所有參數，重啟模塊。(本說明文檔使用為有人測試服務器)

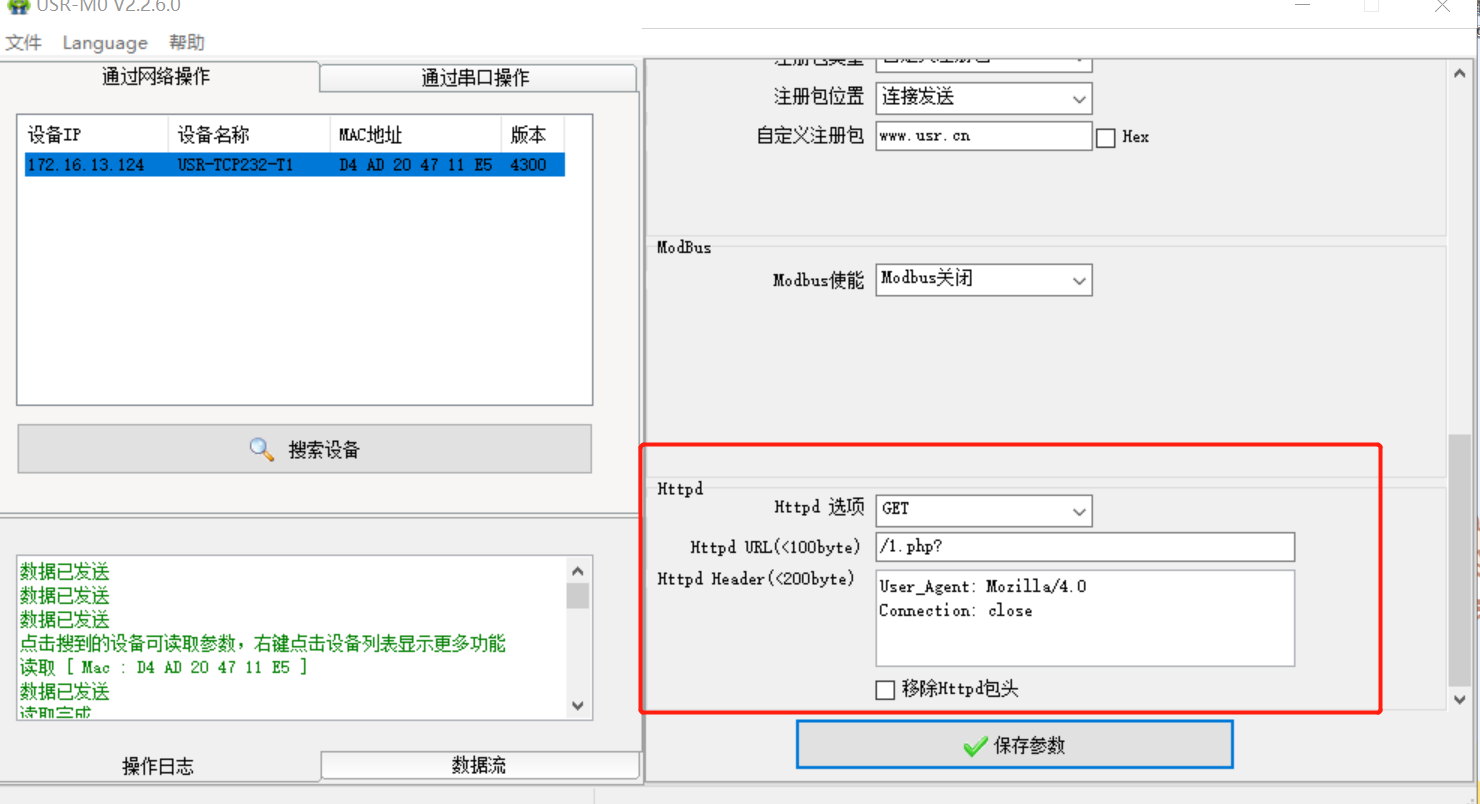

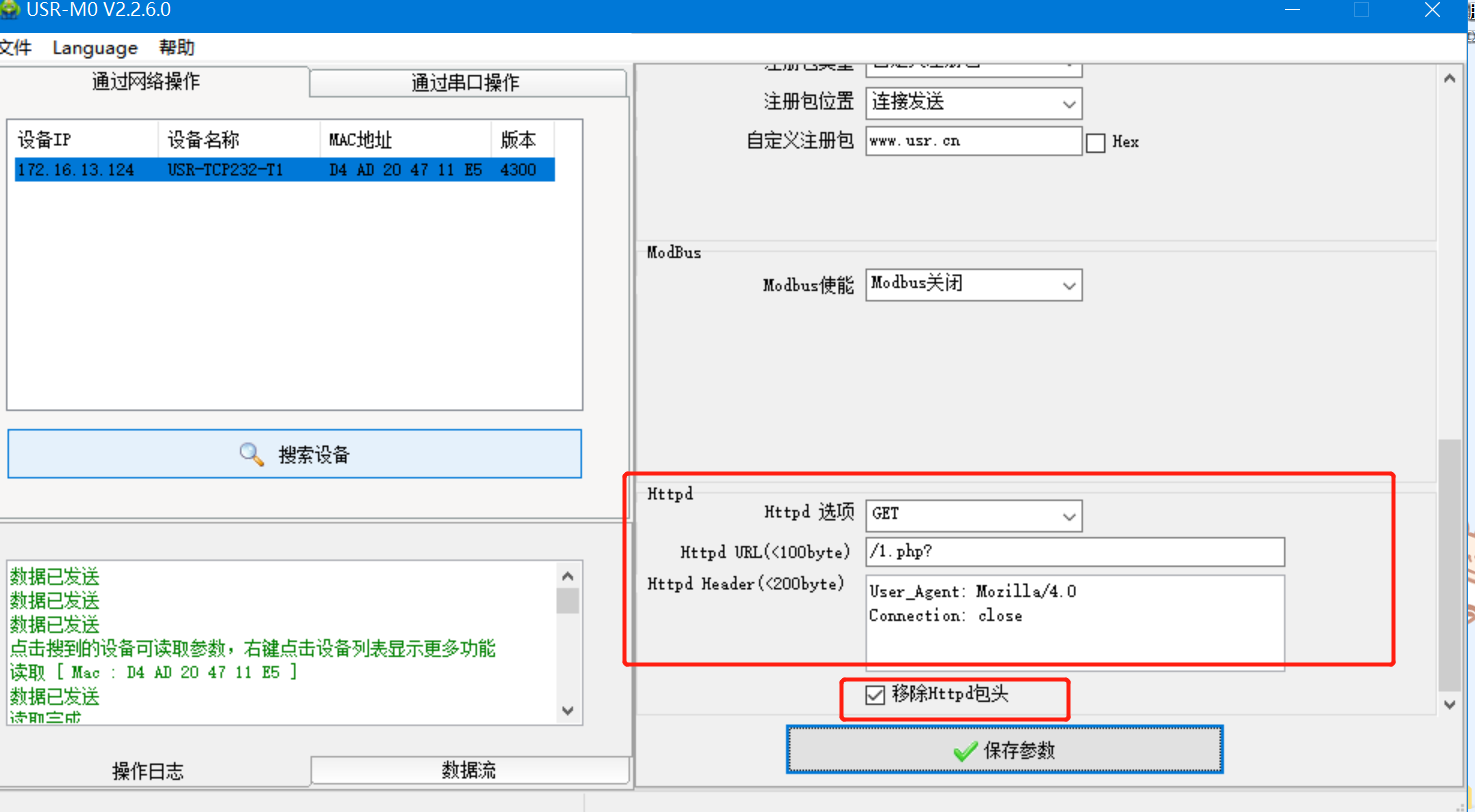

以下通過這只軟件和網頁兩種方式。有兩種結果，一種是沒有移除包頭，一種是移除了包頭。

設置如圖。

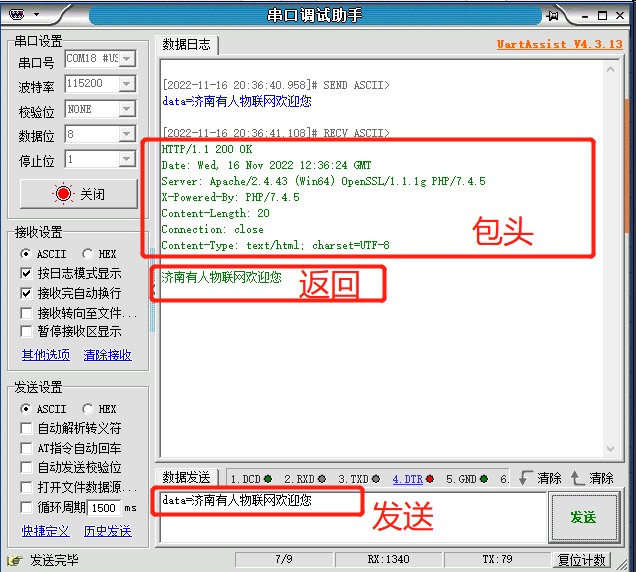

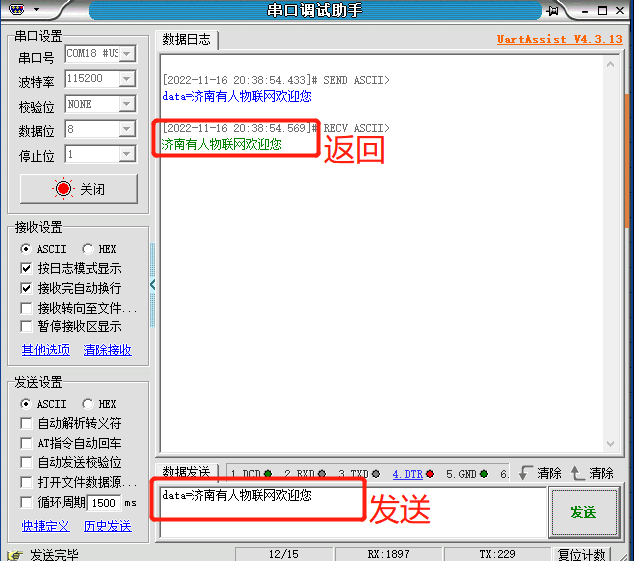

5.按照data=的格式從串口發送data=濟南有人物聯網歡迎您，會看到服務器返回的報頭和數據。

編寫人：史瑋
