USR-G816 使用DTU功能Modbus 互轉模式（MODBUS）

一、資料下載

G816說明書：http://www.ggxxsw.cn/Down/USR-G816-V1.0.0.pdf
G816規格書：http://www.ggxxsw.cn/Down/USR-G816_spec_V1.0.0.pdf

二、硬件連接

1、G816串口通過USB轉485接到電腦端，裝上sim卡，接上4G以及wifi天線，上電。

2、G816通過sim卡聯網的話，NET指示燈：綠色--5G，橙色（雙色）--4G，紅色--3G。
SIG指示燈：25-31（信號優）：綠色；15-24（信號一般）：雙色；0-14（信號差）：紅色

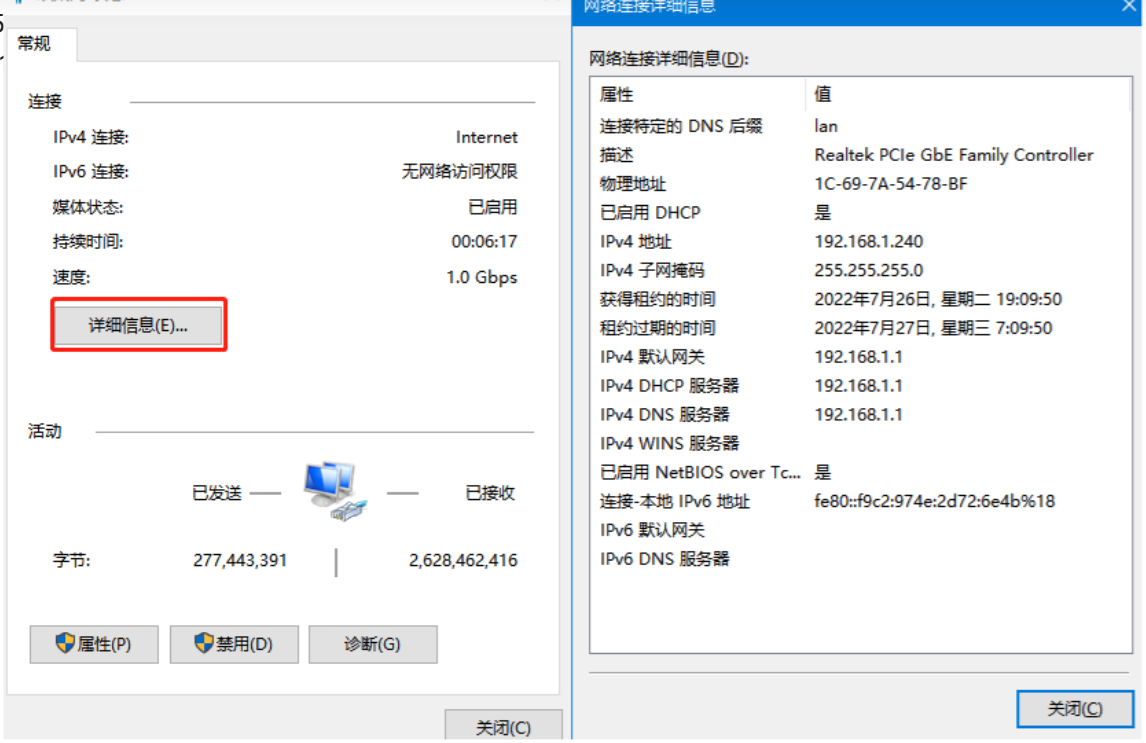

3、電腦連接G816的WiFi，或者電腦使用網線連接G816的LAN口，電腦會獲取到一個192.168.1.xx網段的IP地址。

三、參數設置

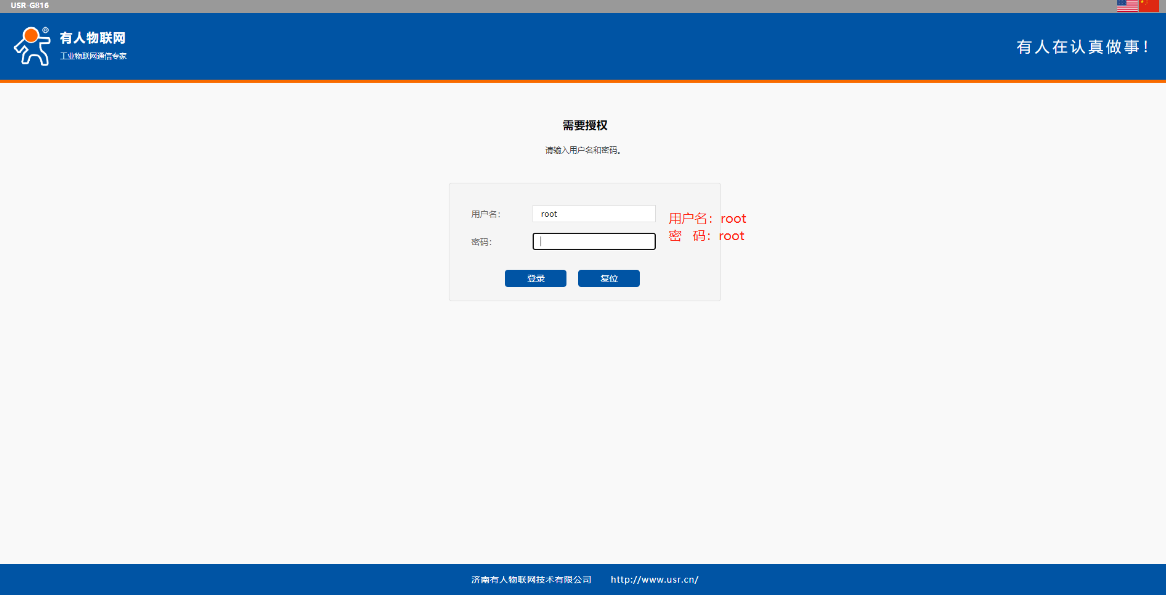

1、在瀏覽器上輸入192.168.1.1，用戶名和密碼都是root，登錄G807的內置網頁
注意：如果修改過G816的LAN口IP地址，需要用修改后的IP登錄

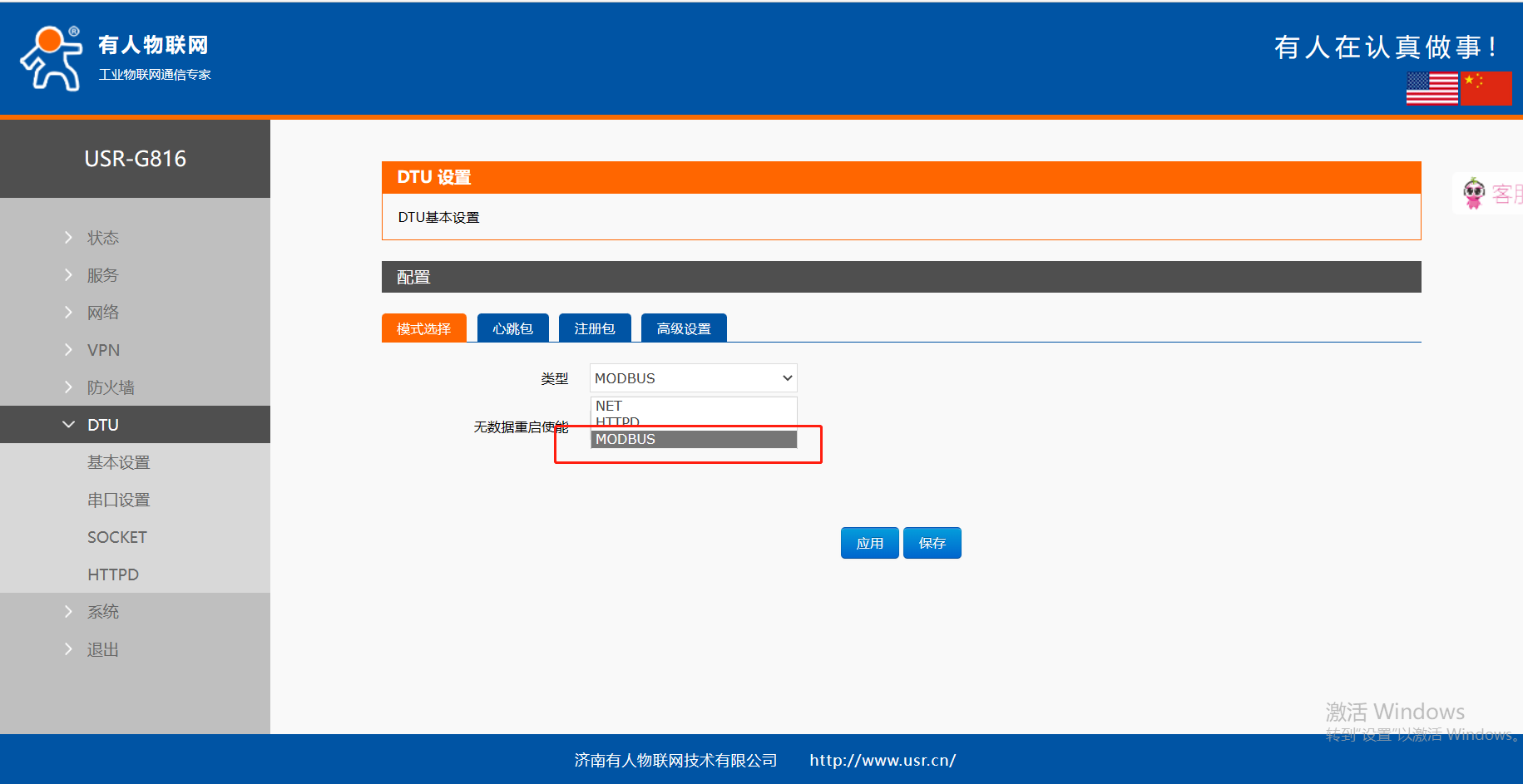

2、打開內置網頁--DTU功能設置界面--類型：modbus。

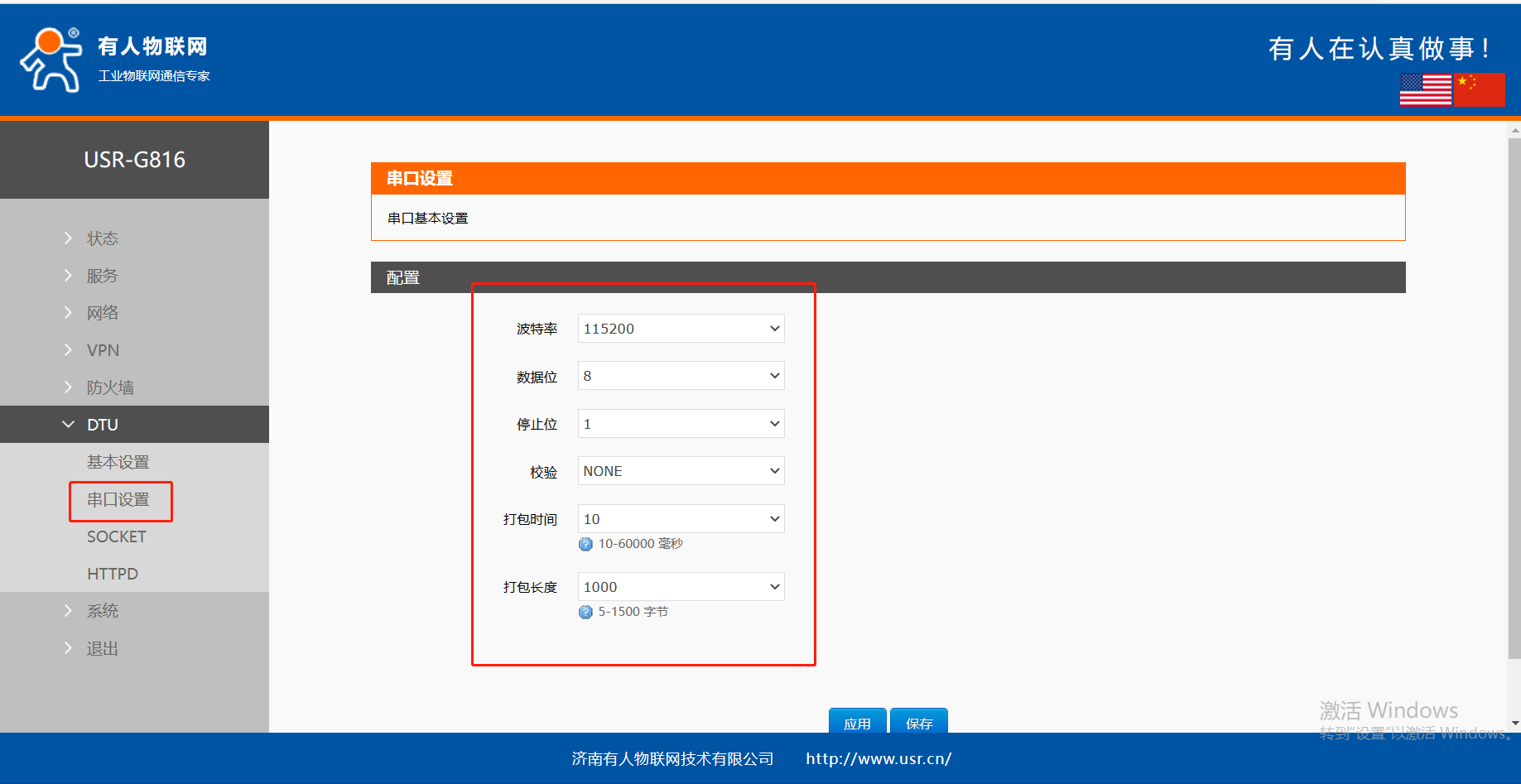

3、串口設置：波特率、數據位、校驗位、停止位和串口終端設備保持一致，本案例以默認為主。

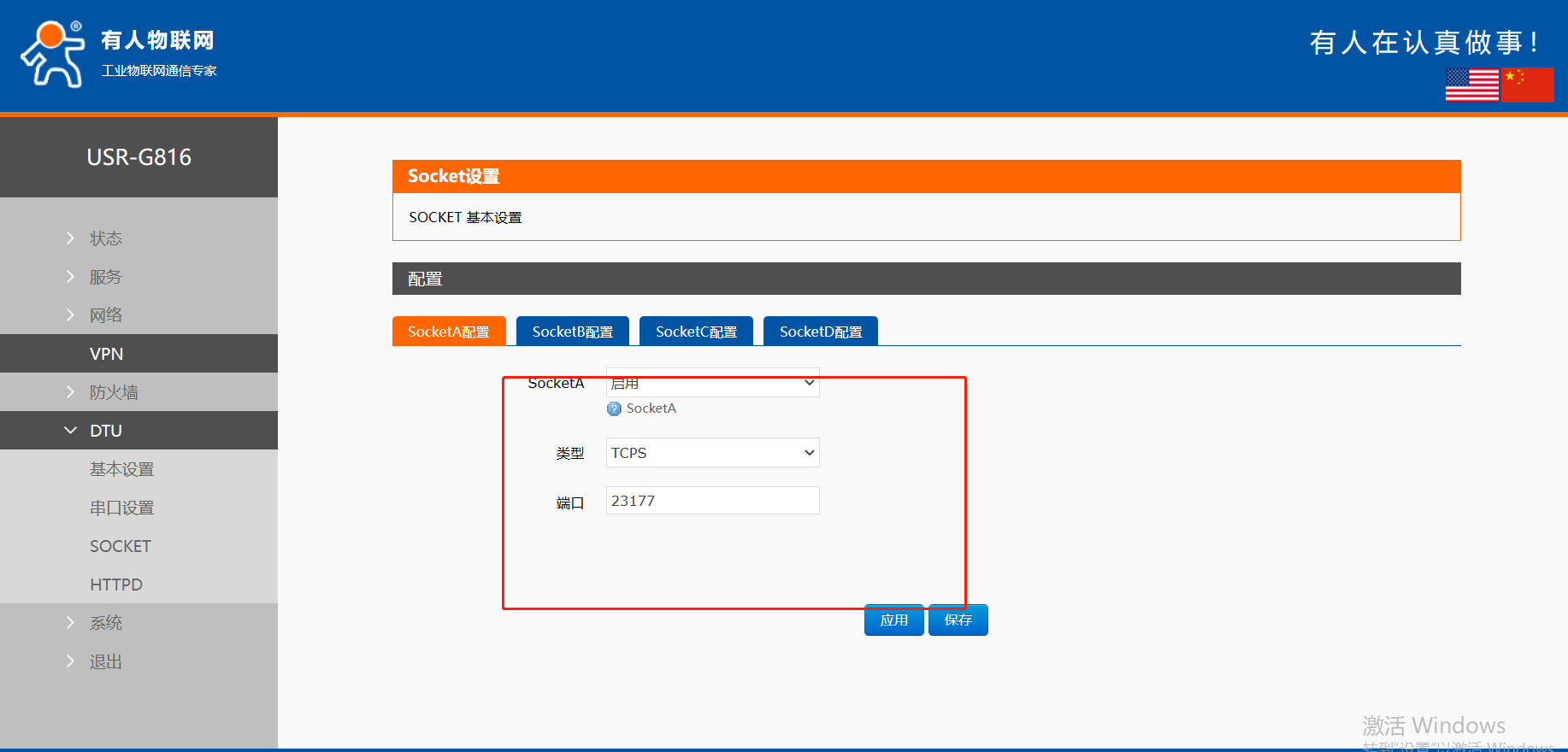

4、在DTU---SOCKET里面設置設置socket的網絡參數。這里以SOCKETA為例，設置其他幾路SOCKET也是一樣的方法。
開啟SOCKET功能，類型為TCPS 以及端口號（23177），然后點擊應用。

四、數據測試

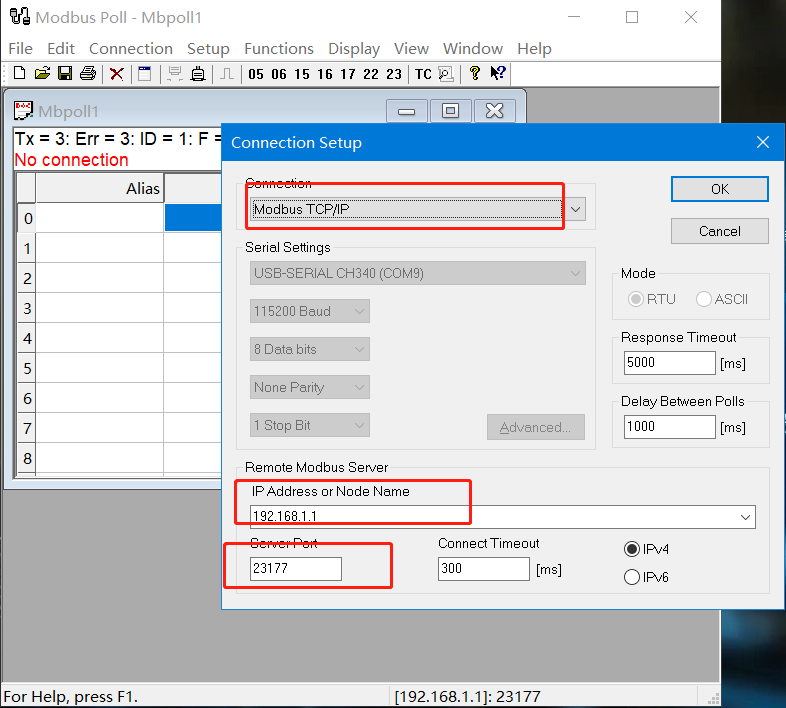

1、使用modbusPOLL 模擬上位機，做modbusTCP client端。連接G816 DTU的IP和端口。

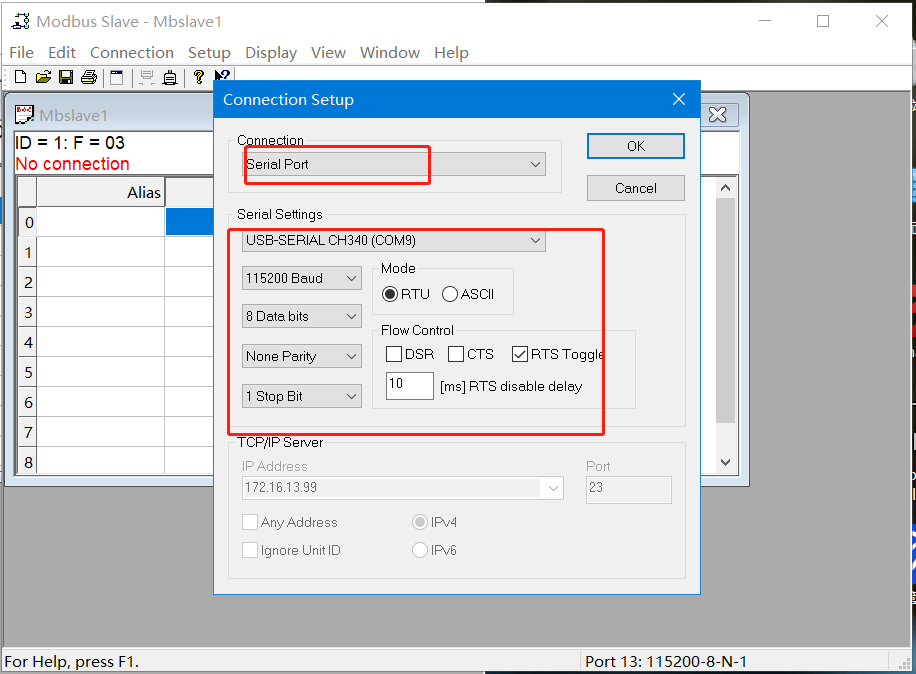

2、使用modbus SLAVE 模擬串口終端設備

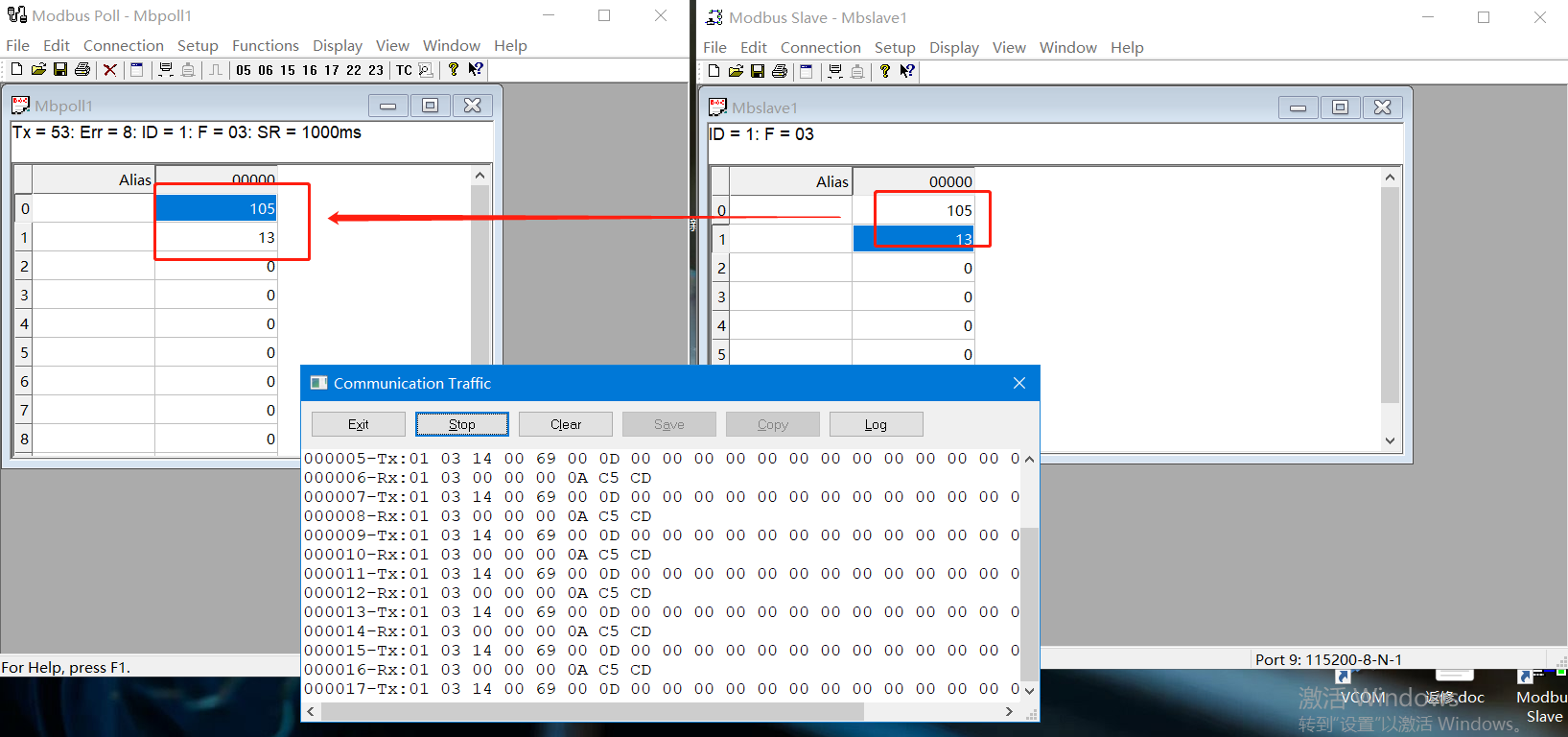

3、查看數據傳輸

五、常見問題及解決辦法

附件1

816設備不聯網怎么辦？

1、816插卡聯網，檢查所插SIM卡是否是可用的，是否有機卡綁定，沒有流量的情況；可以看聯網指示燈是否正常閃。

2、816連接上級路由，檢查上級路由是否可以給下級分配IP，上級路由是否正常工作。

3、檢查816天線是否擰好。

 附件2

ModbusPoll顯示no connection 怎么辦？

1、ModbusPoll做的是TCP client的工作模式，816應該設置TCP server的工作模式。

2、Client端需要填寫的參數是server 的本機IP和本地端口號。

 附件3

ModbusPoll采集不到數據怎么辦？

1、檢查USB轉485串口線和816串口的接線，A接A、B接B （若接串口設備，檢查串口設備和816去串口接線）

2、檢查上位機軟件的從機地址是否正確，變量的寄存器數據格式是否正確。（若接串口設備，從機地址和寄存器地址由最后所接串口設備協議決定）

3、檢查本案例中使用modbus slave的串口參數是否與816串口參數保持一致。（若接串口設備，檢查串口設備和816的串口參數是否一致）

撰寫人：于冰
