兩個USR-TCP232-S1局域網內一對一透?jìng)?span>

一、資料下載

說明書：http://www.ggxxsw.cn/Download/1256.html

硬件手冊：http://www.ggxxsw.cn/Download/1263.html

設置軟件：http://www.ggxxsw.cn/Download/257.html

調試助手：http://www.ggxxsw.cn/Download/27.html

二、測試準備

1.2個USR-TCP232-S1,2個測試底板
2.2條232轉USB線
3.2根網線，一個路由器或者交換機
3.電腦一臺（模擬終端設備）

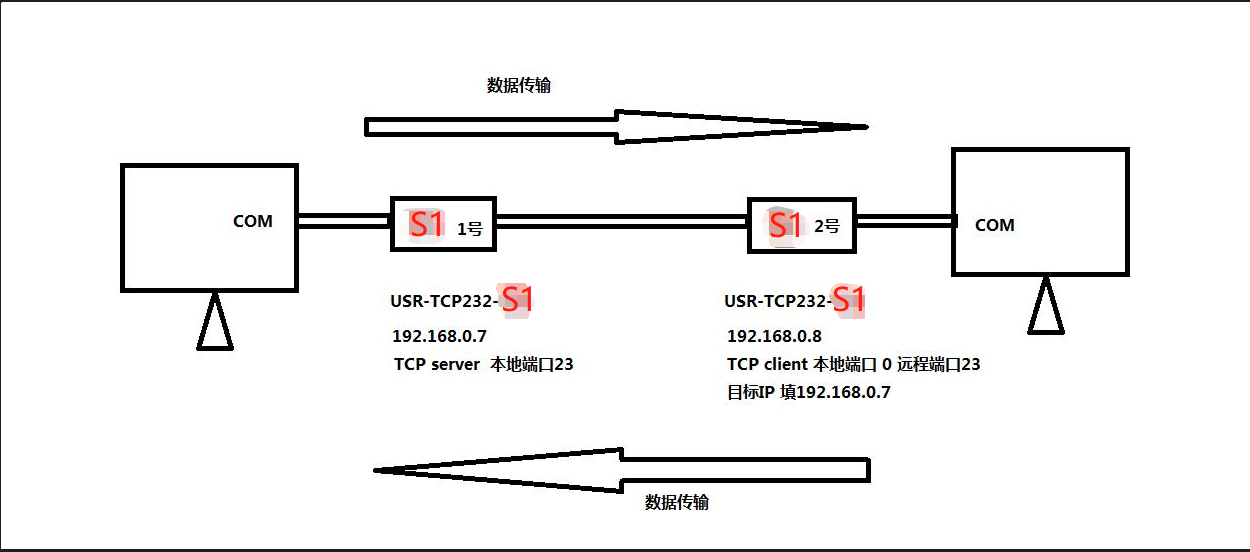

三、連接拓樸

四、電腦設置

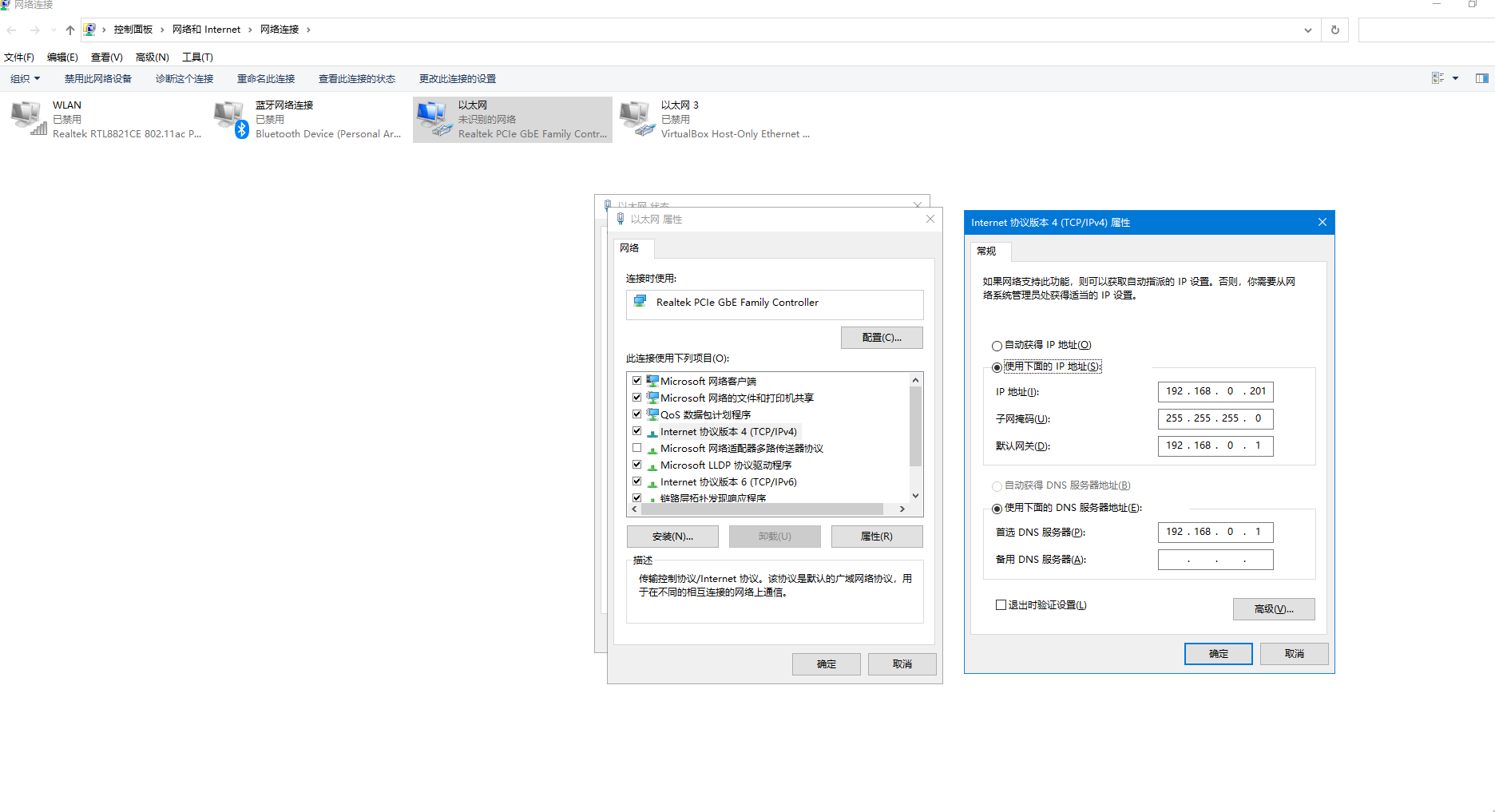

1.電腦本地連接，IP設置和S1 IP同網段，S1默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

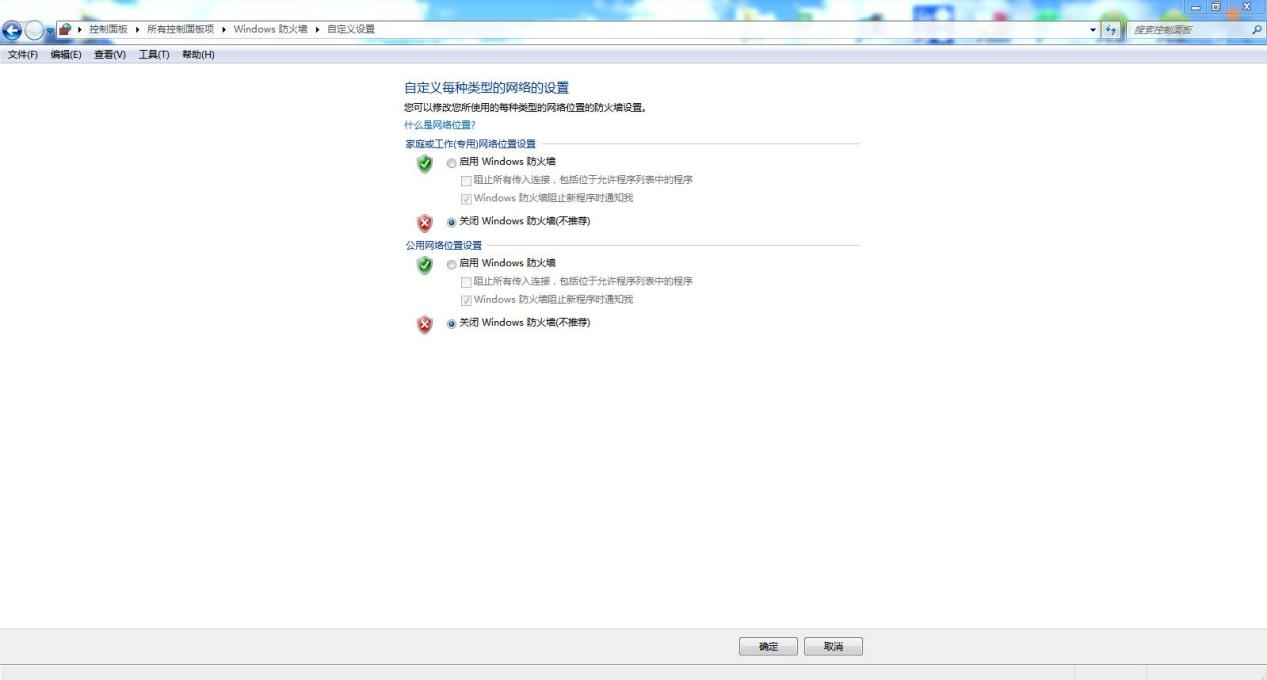

2.關閉電腦防火墻和殺毒軟件

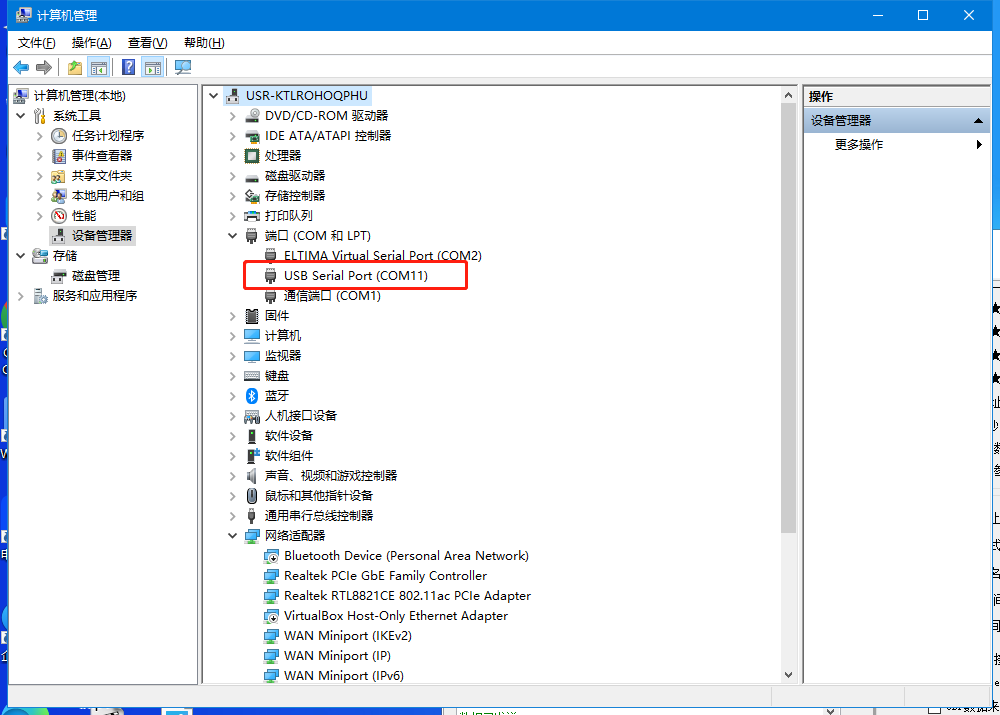

3.檢查串口，用232轉USB串口線把S1的 232串口和電腦連接，右擊電腦桌面的計算機，點擊設備管理器，點開端口，確認電腦識別到的COM口。

五、設備參數設置

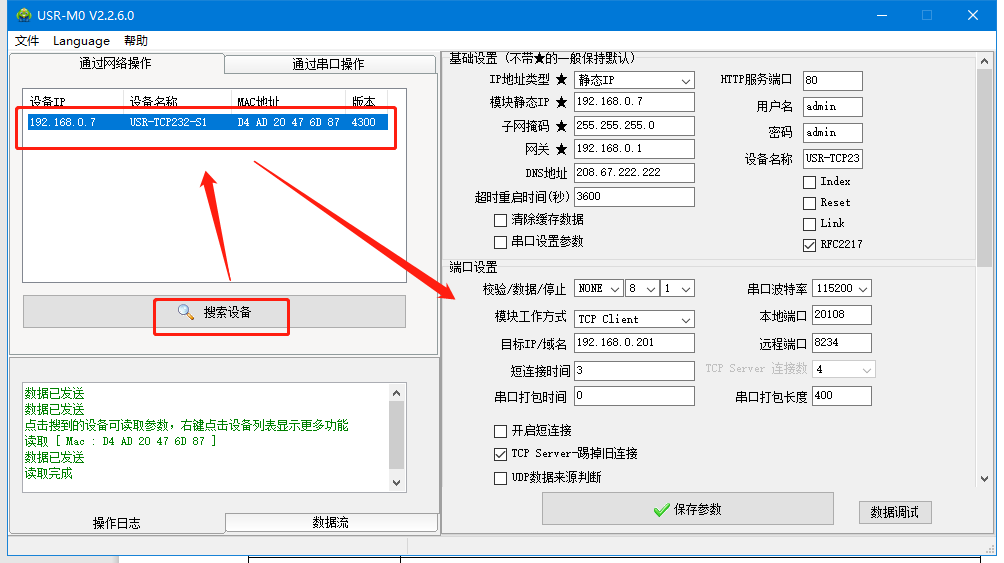

1.用M0系列配置軟件搜索S1設備，搜索IP 192.168.0.7之后，點擊IP，會彈出設置界面。用M0配置軟件搜索設備，設置參數之后，2個USR-TCP232-S1網線直連，或者都接同一個交換機。

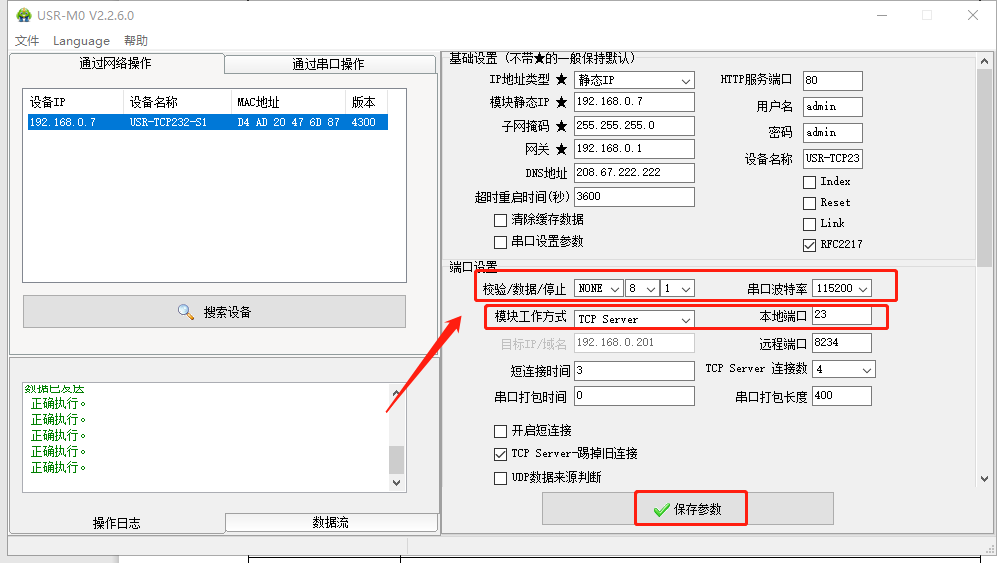

2.將S1 IP設置192.168.0.7，工作方式TCP server，本地端口23,波特率、校驗位、數據位等參數和要接的串口設備設置一致（測試默認用115200）.

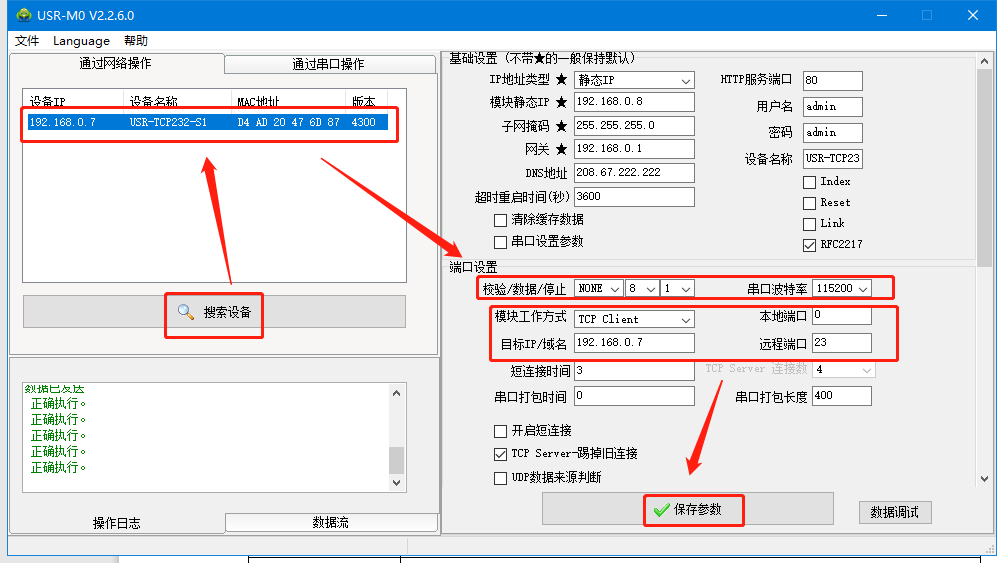

3.另一臺S1設置TCP client：
用M0設置軟件搜索設備，獲取S1 的IP參數，點擊S1的IP，將S1的IP設置192.168.0.8，工作方式TCP client，本地端口 0，遠程端口23,目標IP 192.168.0.7,點擊保存參數
