USR-LG206-L-H20點對點通信信號查詢

一、資料下載

1、串口網絡調試助手http://www.ggxxsw.cn/Download/27.html

2、產品設置軟件：http://www.ggxxsw.cn/Download/1195.html

二、準備工作

USR-LG206-L-H20產品  數量2個
電源適配器 12V 數量2個
485轉USB調試線/232轉USB調試線   數量2根
電腦 數量1臺

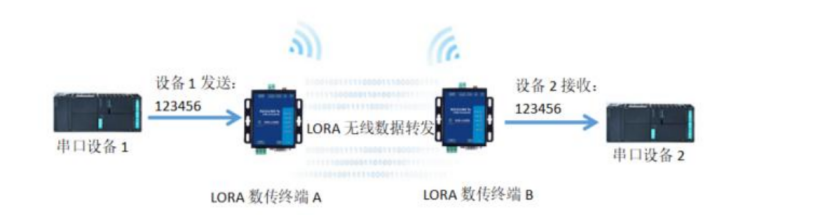

三、產品使用場景

四、產品配置

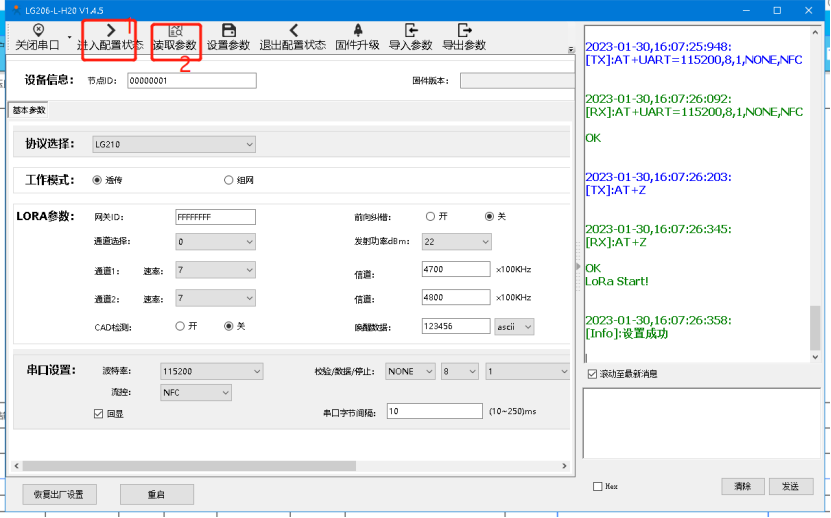

1、在電腦的設備管理器中查看設備在電腦生成的對應的com口，下載并打開產品的設置軟件，選擇對應的產品型號。首先使用產品默認的串口參數（115200 N 8 1 )打開對應的串口，進入配置狀態，并讀取參數。

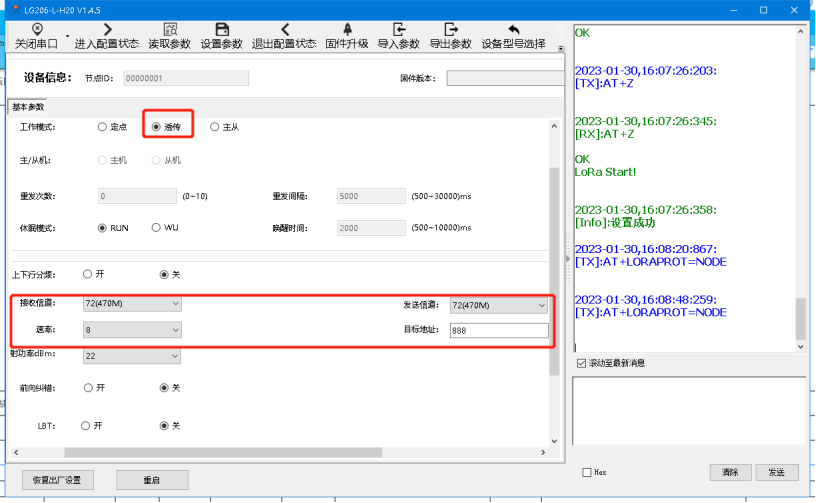

2、模塊工作在透?jìng)鳡顟B(tài)，保證兩模塊的SPD ,CH,ADDR參數相同。兩臺設備設置同樣參數。

五、數據調試

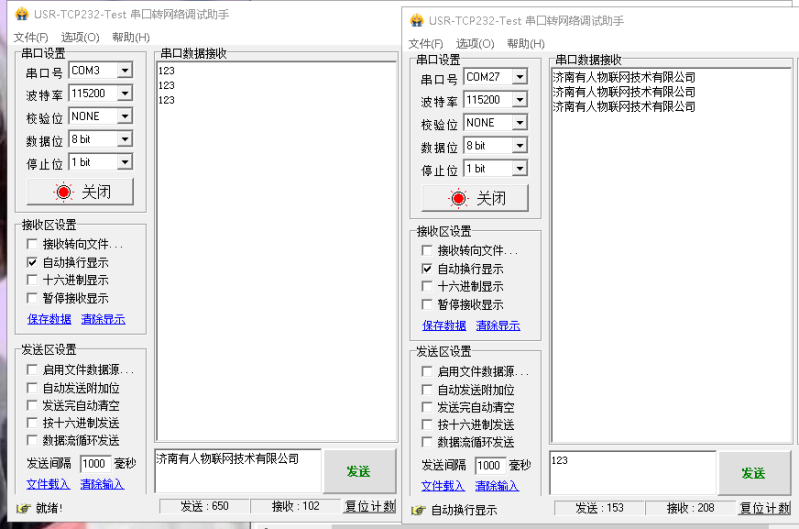

啟動兩個串口調試助手（模擬串口設備1,2）分別連接兩臺LORA設備的串口，使用串口設備1發送數據串口設備2可接收數據（反之亦然），通信效果如下圖所示：

六、信號強度查詢

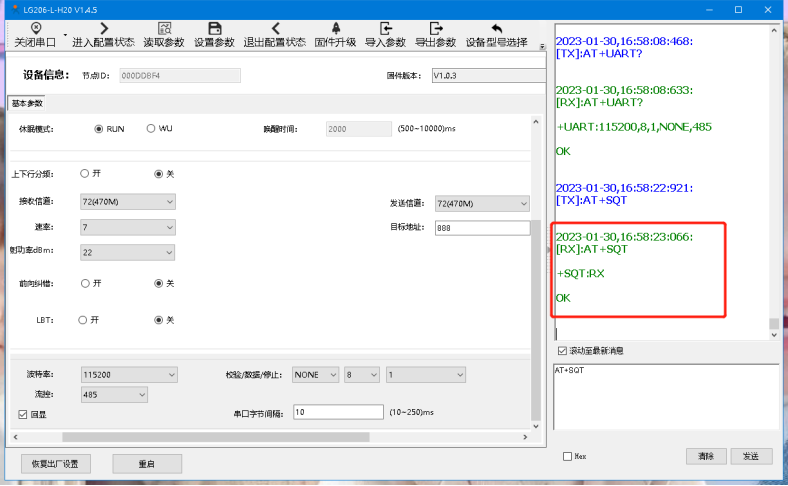

1、LORA傳輸設備A進入命令模式發送AT+SQT進入信號強度監聽狀態

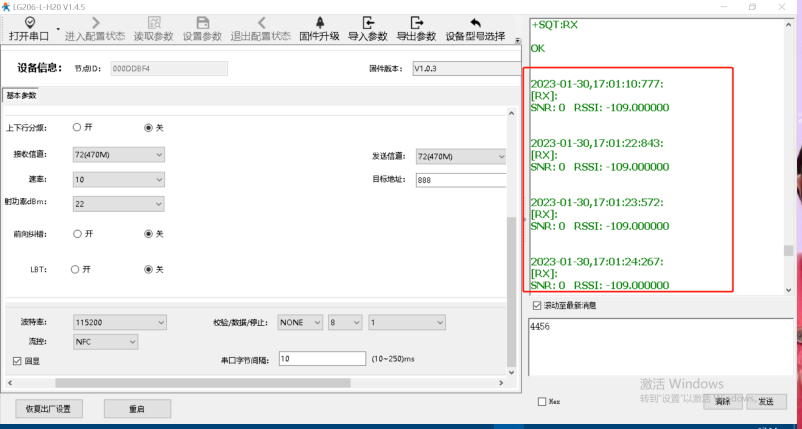

2、LoRa 數傳終端 B 可通過串口發送數據，LoRa 數傳終端 A 接收到數據時通過串口輸出信號強度的信息。

SNR：信噪比（越大越穩定） ，RSSI：接收信號的強度指示（越大越穩定） 注：建議在 RSSI 的值介于- 120~0 的范圍內使用，該值僅做參考，實際應用應以丟包率為準！

 撰寫人：霍晴
