USR-G780S基本測試和波特率修改

一、資料下載
USR-G780s 說明書http://www.ggxxsw.cn/Download/1187.html
USR-G780s AT指令集http://www.ggxxsw.cn/Download/1271.html
USR-G780s 設置軟件http://www.ggxxsw.cn/Download/1269.html

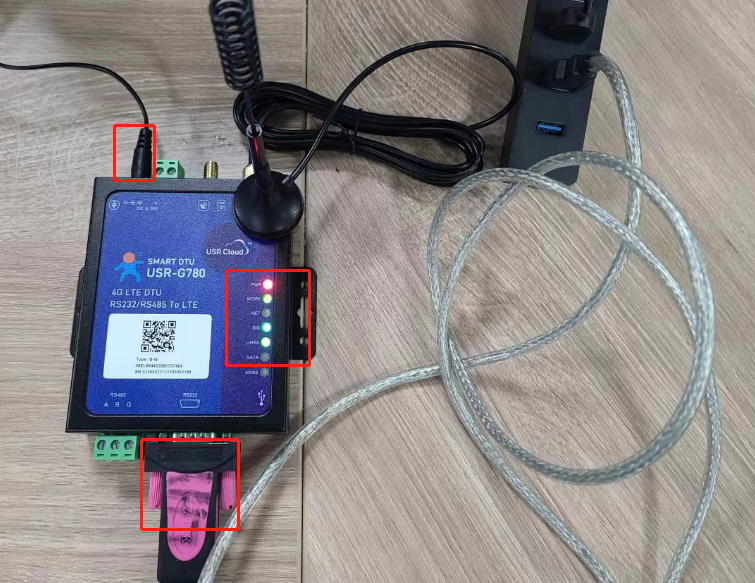

二、硬件連接
可以用內置sim卡，也可以外插卡（測試是用的內置sim卡），用232或者485轉usb線把780s的串口接到pc上，用我司電源適配器供電

三、設備測試
1.指示燈狀態：

Power（電源指示燈）：紅燈，上電亮起，斷電熄滅

Work（工作指示燈）：正常工作，閃爍

NET（網絡連接指示燈）：聯網成功，4G 網絡則綠燈閃爍4 下，停頓，再閃爍4下反復；網絡連接不成功，熄滅

SIG（信號強度指示燈）：駐網后亮起，紅色、黃色、綠色信號由弱到強
    LINKA（數據通信指示燈）：有數據下發或者串口有數據透?jìng)?，指示燈閃爍，無數據通信時，指示燈常亮
    GNSS（定位狀態指示燈）：燈控只針對私有云和千尋云，不針對有人云?
指示燈熄滅：GNSS 功能關閉或者未連接GNSS ?
指示燈常亮：已經連接 GNSS 服務器且搜星完成?
指示燈快閃：100ms 時間間隔，表示搜星中?
指示燈慢閃：200ms 時間間隔，表示數據發送一下?
指示燈超慢閃爍，1s 間隔：千尋云鑒權碼丟失，需要頁面點擊重置
2.打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

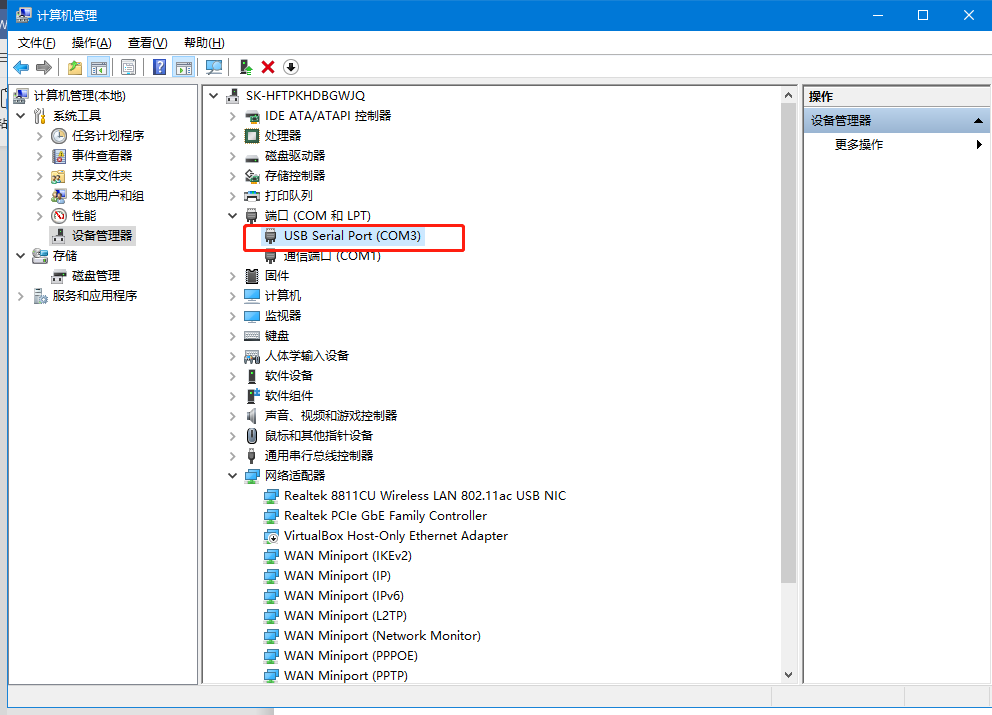

其中串口號可以在電腦的“設備管理器”中查看，見下圖；

波特率等串口參數出廠默認是：115200,n,8,1

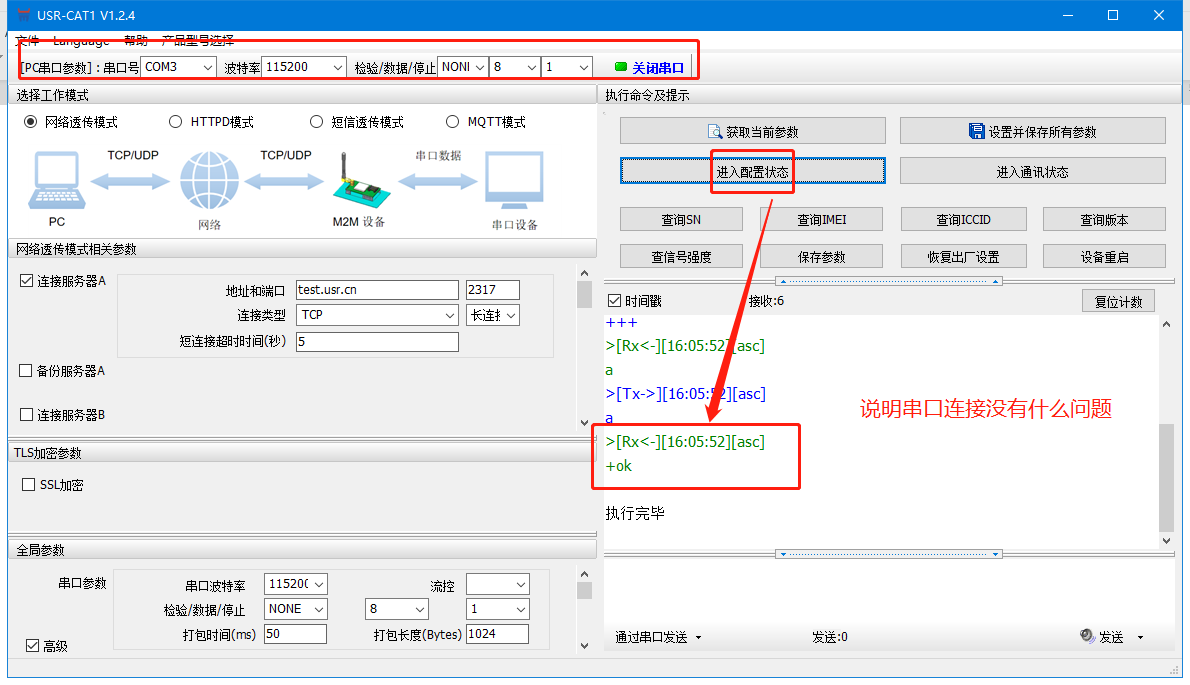

3.打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。如果不返回+OK的話，請參考注意里的事項。

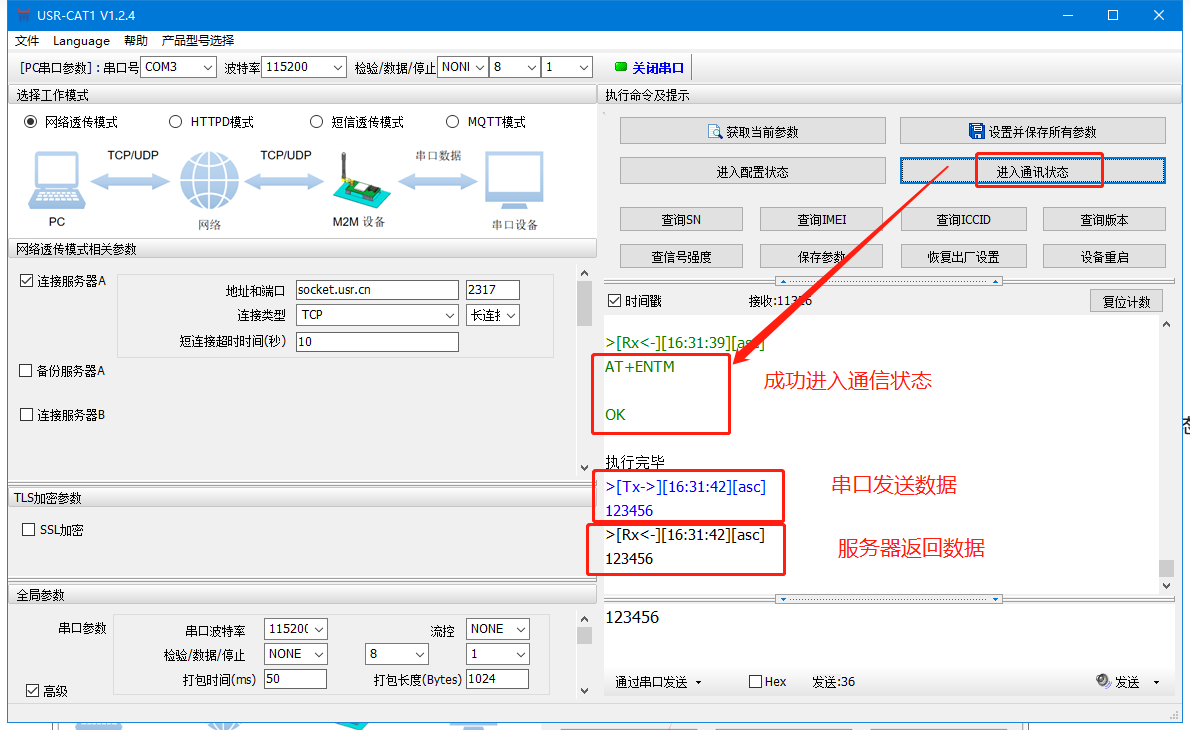

4.DTU出廠默認連接的是我司的測試服務器：socket.usr.cn：2317；串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。

通過串口發送<123456>，可以看到服務器返回了相同的內容，說明DTU工作是沒有問題的。

四、修改波特率

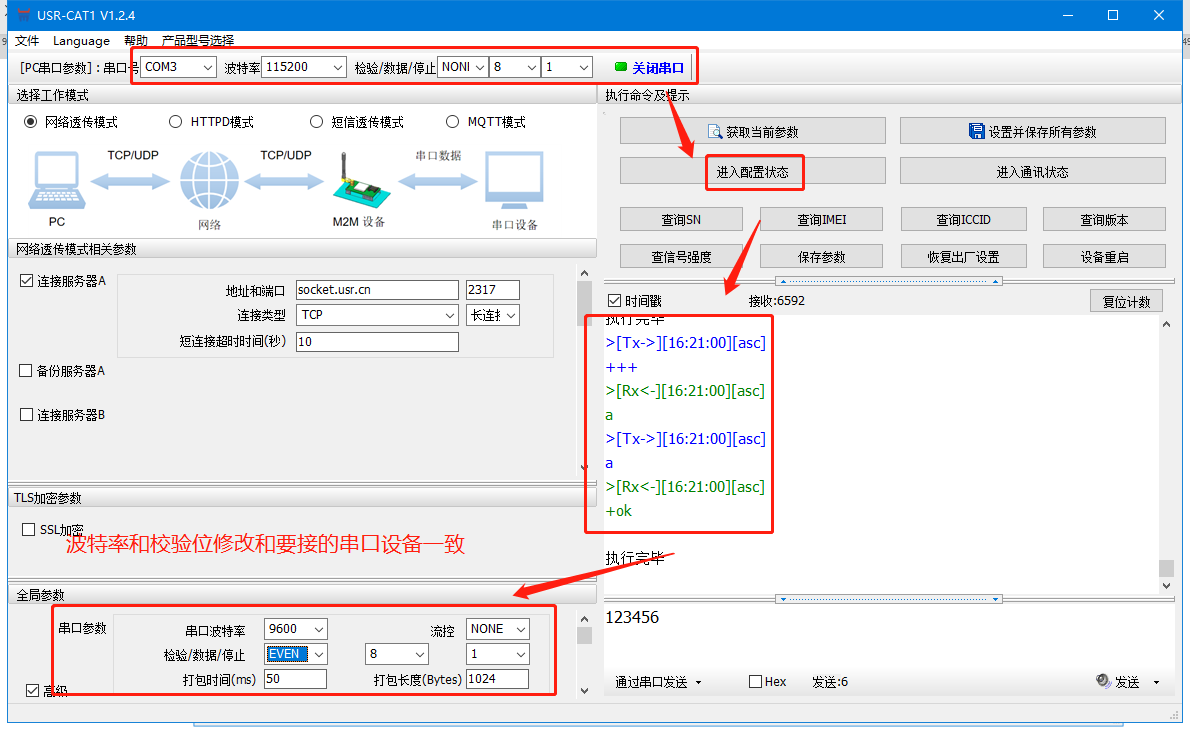

1.進入配置狀態，在【全局參數】修改波特率和要接的串口設備一致，比如串口設備波特率為9600,偶校驗，8,1

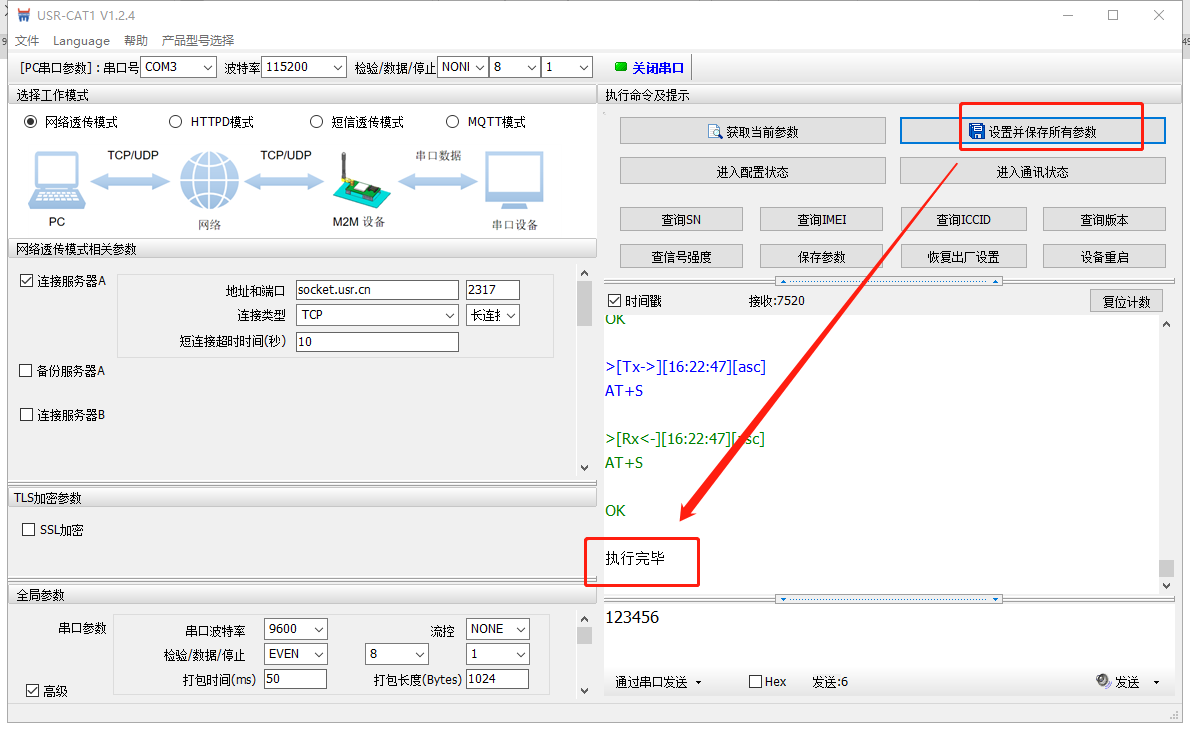

2.然后點擊“設置并保存所有參數”將設置好的參數保存到模塊內部，設置完成后，模塊會自動重啟

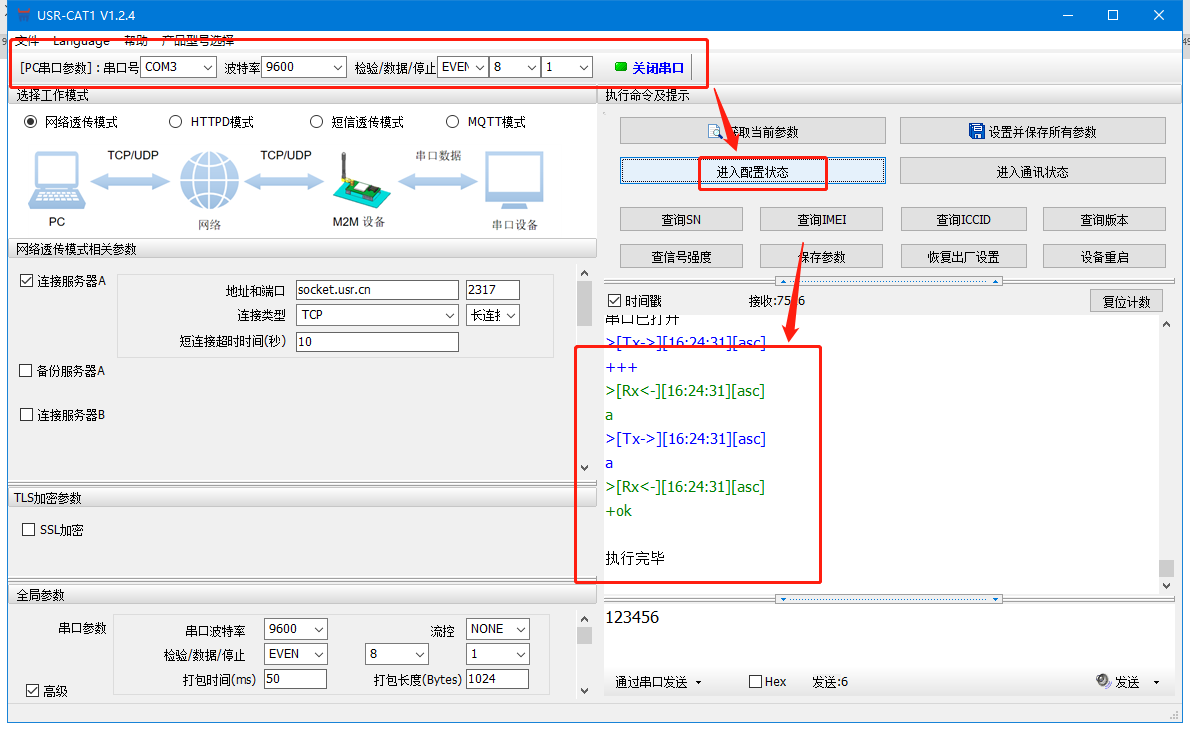

3.重啟模塊的波特率已經是9600了，校驗就是偶校驗了，再次通過串口對模塊進行操作時，波特率應該選擇9600，EVEN,8，1

注意：點擊進入配置狀態，沒有收到+OK,只有3個+++

原因：

1>先前有修改過串口參數，所以應該用新的串口參數打開串口。

   2>連接電腦和DTU的串口線有問題或者接觸不良。

解決：

1>DTU出廠默認的串口參數是115200,n,8,1;確定打開串口的參數沒有問題。

2>如果修改過串口參數，并且忘記了新的參數，那在上電狀態下，按住reload按鍵6s松開，恢復出廠設置，然后用1中的參數重新進入。

3>確定串口線和DTU/模塊連接沒有松動或者接觸不良。

4>如果還是不行，就換根USB轉RS232/485串口線試試(能解決很多問題。

5>如果還是不行，將硬件接線拍照給技術支持看看。

 撰寫人：李慧穎
