WH-LTE-7S1使用安全機制
一、資料下載
1、7S1說明書：http://www.ggxxsw.cn/Download/1104.html
2、7S1設置軟件：http://www.ggxxsw.cn/Download/826.html
3、串口調試助手：http://www.ggxxsw.cn/Download/27.html
二、準備工作WH-LTE-7S1 數量一臺
測試底板 數量一臺
PC 數量一臺
USB轉485串口線 數量一個
電源適配器 數量一個
三、測試步驟

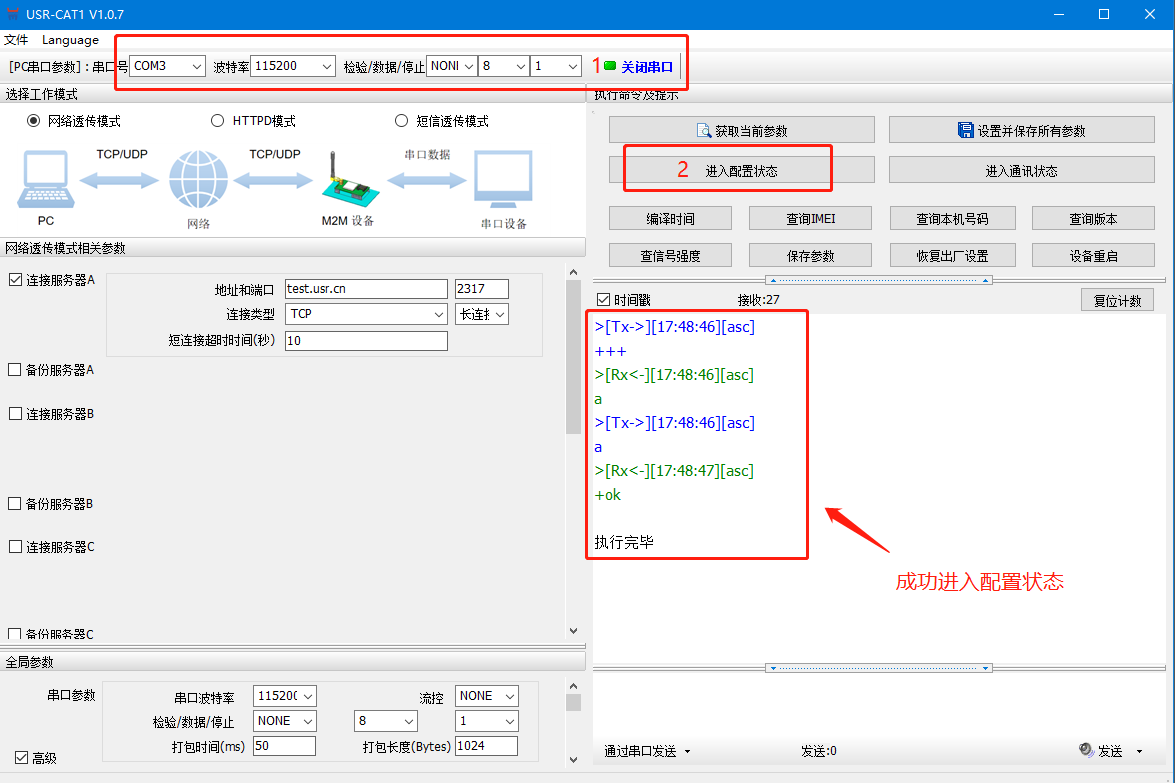

1、打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口
其中串口號可以在電腦的“設備管理器”中查看；
DR15X模塊串口參數出廠默認是：115200,n,8,1
打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。
注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效

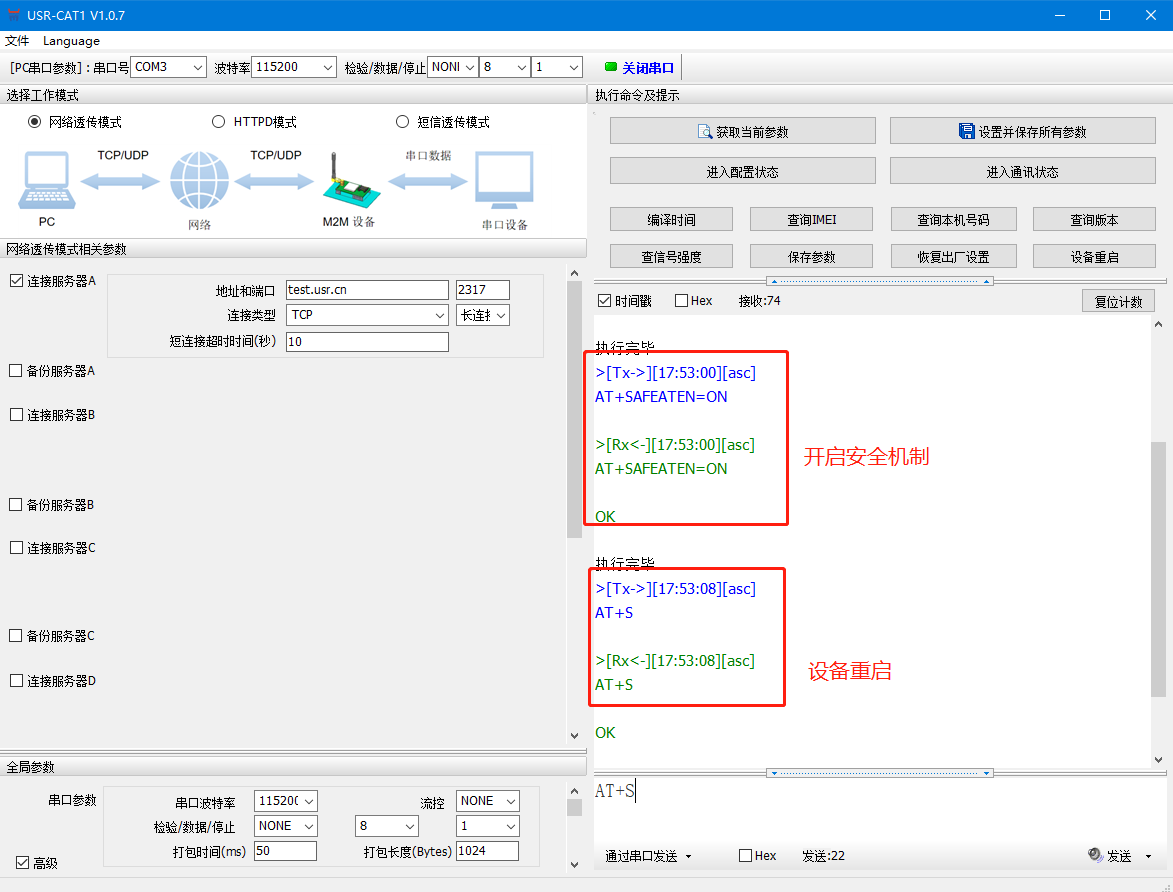

2.在串口發送AT指令開啟安全機制（AT指令后要加回車，或者點擊軟件發送按鈕小三角選擇AT指令自動加回車）
開啟安全機制 AT+SAFEATEN=ON
發送保存指令，發送之后模塊會自動保存和重啟 AT+S
3.當選擇開啟安全機制，進入配置狀態后，需要用戶先輸入正確密碼的登錄指令，才能進行后續的操作，密碼正確即登錄設備，再次發送登錄指令為修改登錄密碼操作，如果登錄密碼不正確，將返回“+CME ERROR:73”，其他非登錄指令提示“please log in at
command first”，指示用戶需要先輸入登錄密碼，且 30 秒內仍不發送登錄指令，設備將自動退出配置狀態
開啟安全機制后的指令設置

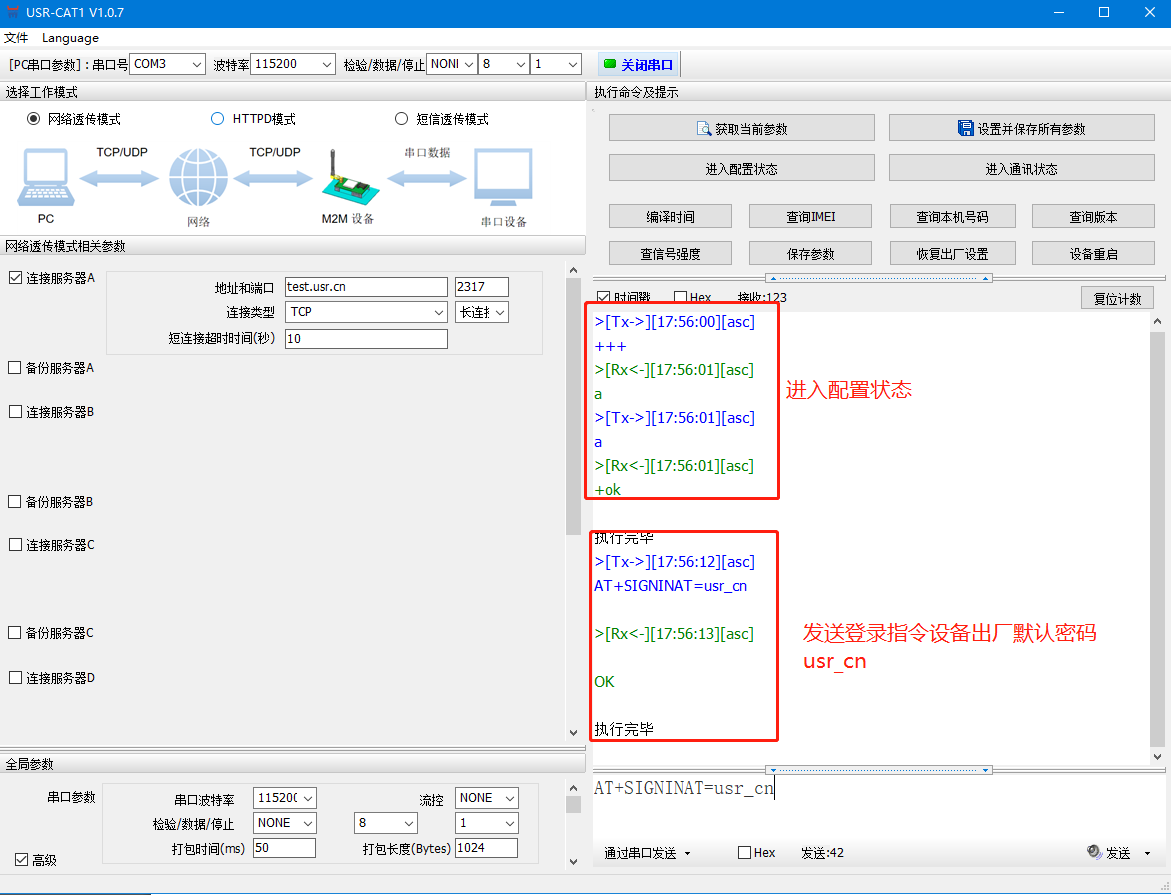

登錄指令 AT+SIGNINAT=usr_cn
登錄之后可以獲取當前參數，進行修改等設置

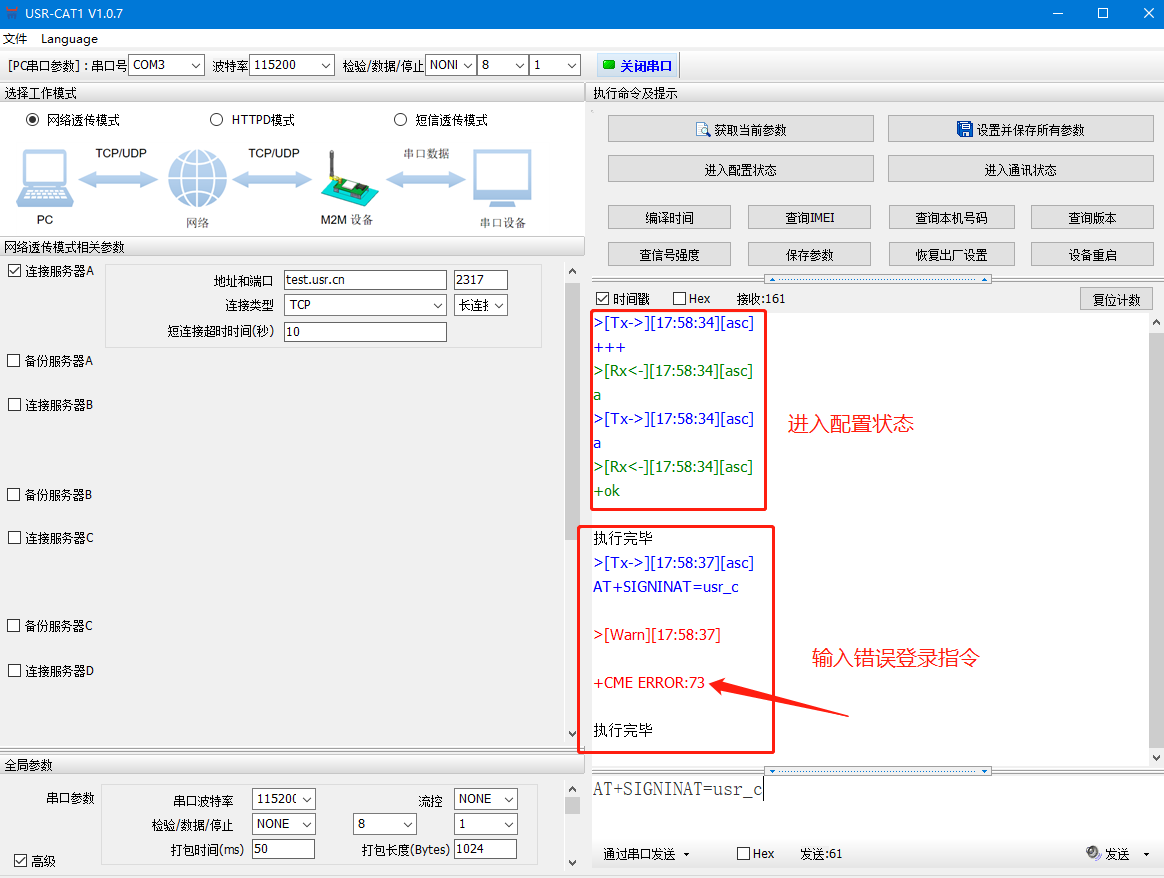

如果輸入登錄指令錯誤會返回+CME ERROR:73如圖所示

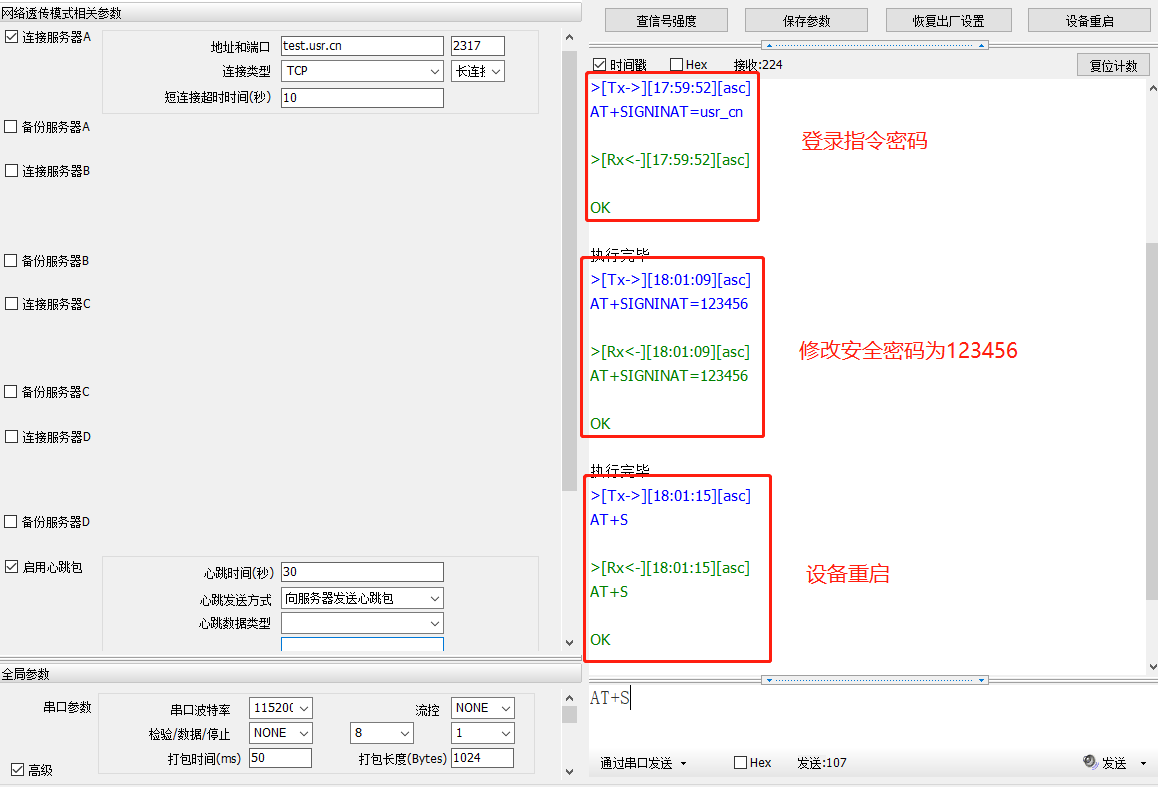

4.修改登錄密碼需要先操作步驟3登入指令密碼
修改登錄密碼 AT+SIGNINAT=123456
發送保存指令，發送之后模塊會自動保存和重啟 AT+S
重啟之后使用修改后的登錄密碼進入配置狀態
撰寫人：劉琰偉
