WH-L101-L 廣播數據傳輸案例
2023-05-16


一、資料下載及準備工作:

WH-L101-L 2個
WH-L10x-EVK 評估板 2個
LORA天線 2條

USB-RS485/RS232串口線 2條
12V電源適配器 2個
筆記本電腦 1臺

WH-L101-L 點對點協議說明書:http://www.ggxxsw.cn/Download/1115.html
WH-L101-L設置軟件:http://www.ggxxsw.cn/Download/1301.html
WH-L10x-EVK 說明書 :http://www.ggxxsw.cn/Download/708.html

二、硬件連接方式:
兩個WH-L101-L 需焊接在模塊底板上,底板的485串口分別接USB-RS485串口線接電腦,然后接12V電源適配器上電。并安裝好設備天線。

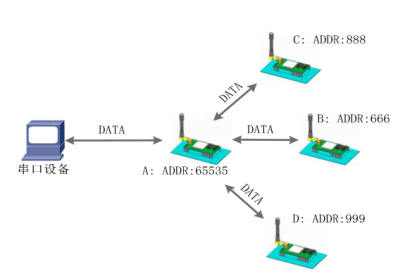

注意:廣播的方式廣播端發送的數據接收端都能夠進行接收,且是同時接收無法指定發送。接收端發出的數據廣播端可以進行接收,但接收端無法接收接收端數據。

三、WH-L101-L(廣播端) 參數配置:

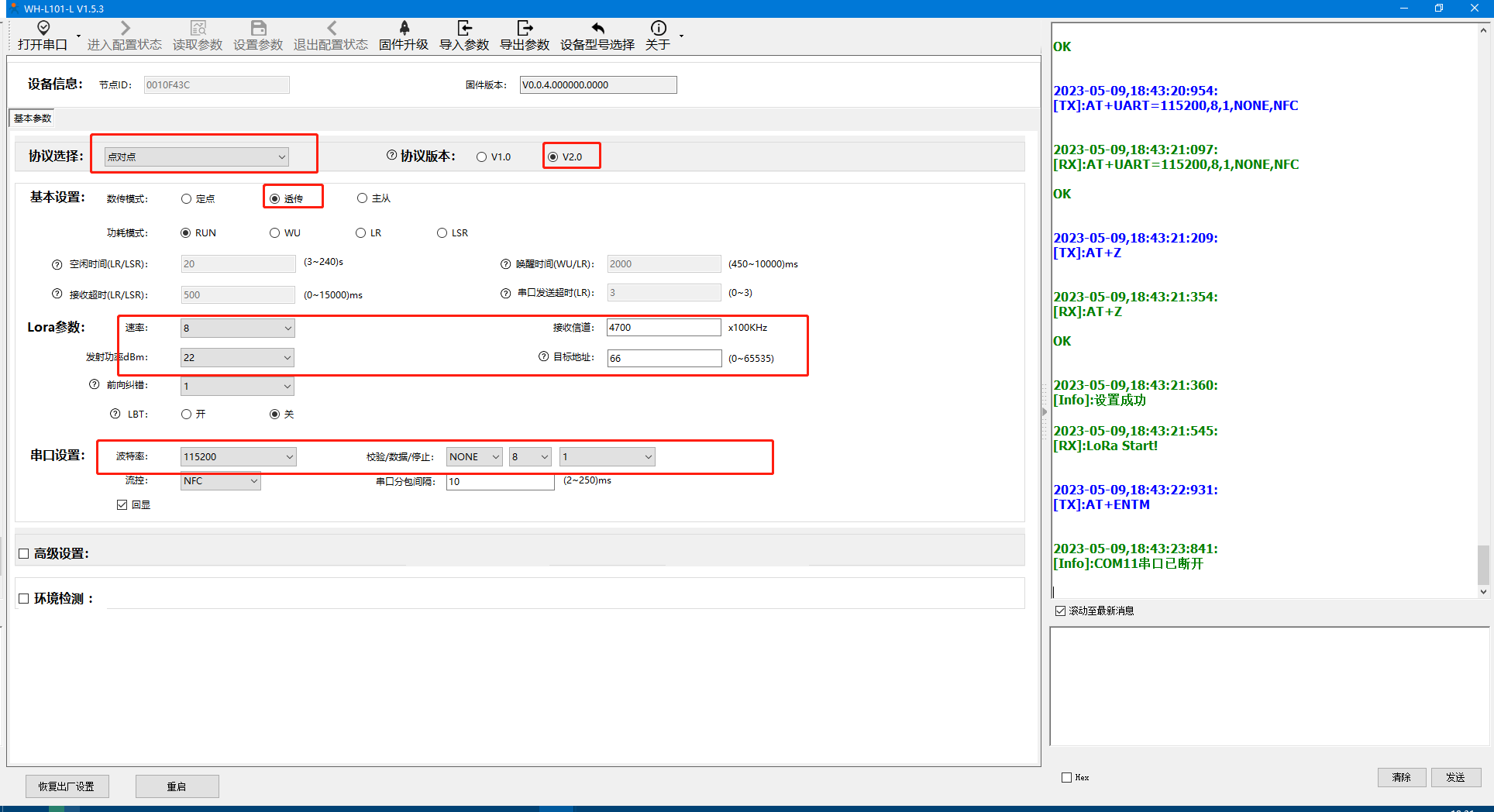

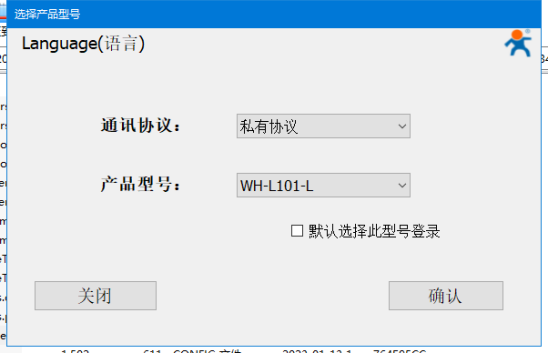

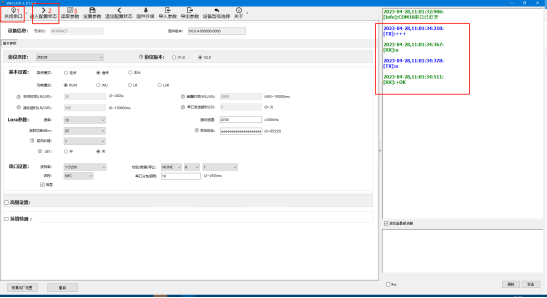

1、電腦下載并安裝WH-L101-L的設置軟件,選擇對應的產品型號打開軟件。選擇對應串口com10、com11,使用產品默認的串口參數(115200 N 8 1)打開,點擊進入配置狀態(返回a+ok說明成功進入配置)然后讀取參數。


2、基本參數配置
協議選擇:點對點
協議版本:V2.0
數傳模式:透傳
速率:8(速率越低、傳輸距離越遠、穿透能力越好)
接收信道:4700

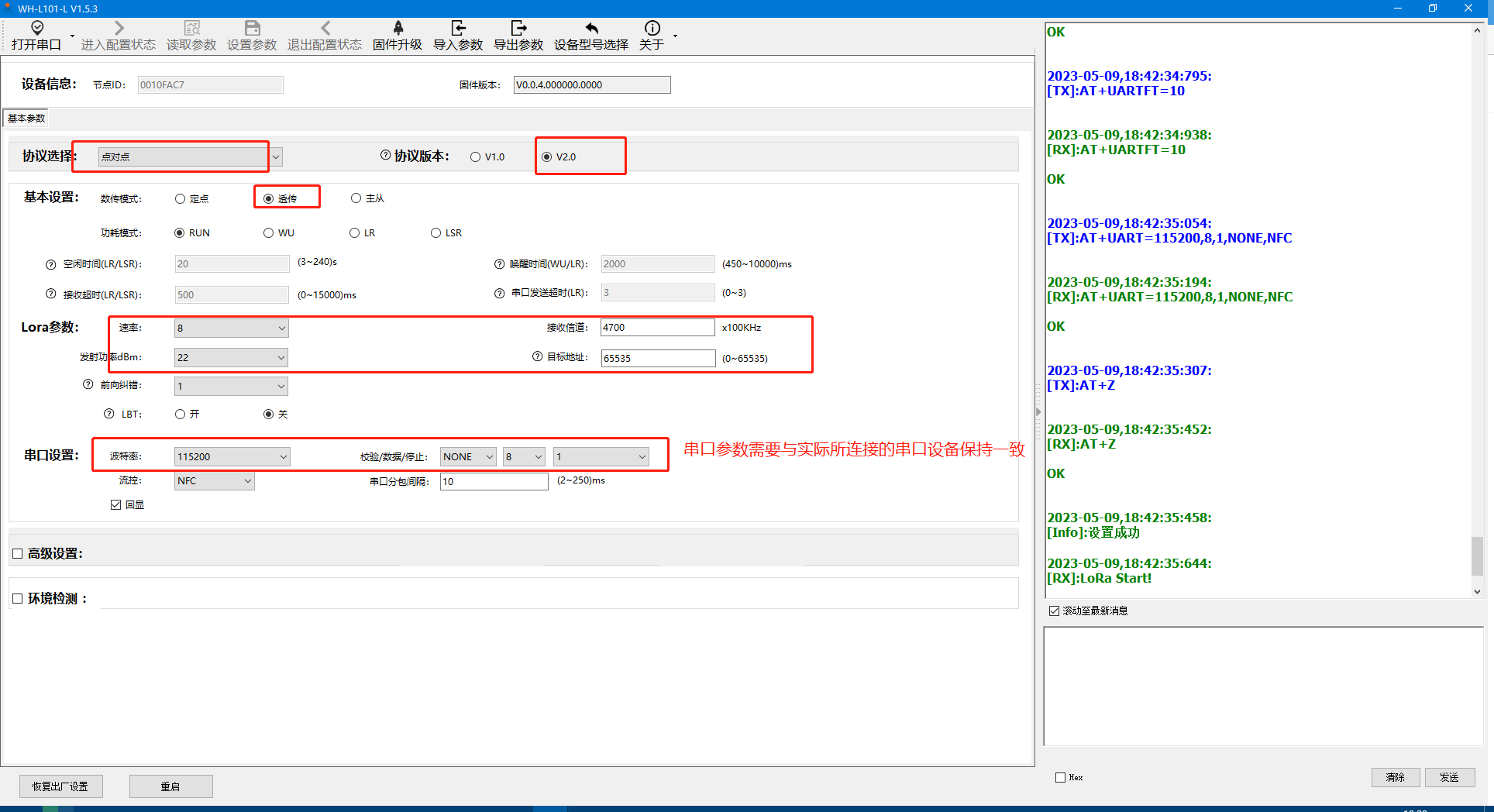

目標地址:65535(廣播地址)


四、WH-L101-L(接收端) 參數配置:
基本參數配置
協議選擇:點對點
協議版本:V2.0(需要與發送端模塊選擇一致)
數傳模塊:透傳
速率:8(速率越低、傳輸距離越遠、穿透能力越好)
接收信道:4700
目標地址:66(可自定義)


五、數據測試

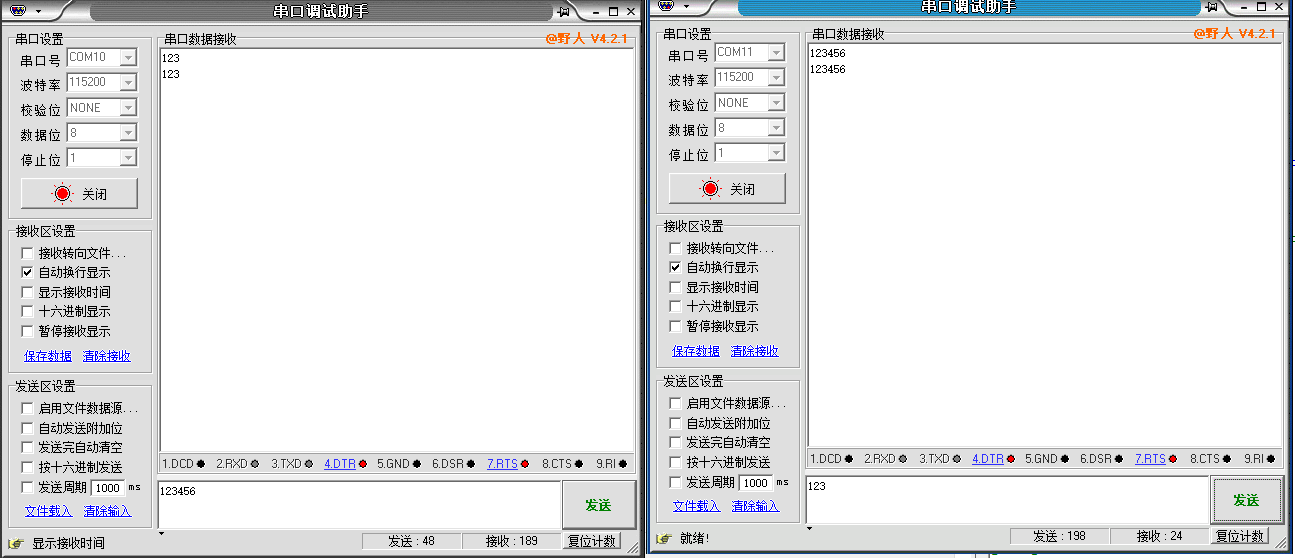

電腦打開2個串口調試助手軟件,打開兩個模塊對應的USB-RS232/485串口線COM口號,發送端模塊串口發送數據透傳給接收端所有的設備。

六、問題排障
模塊串口進不去配置狀態怎么辦?

1、如果是使用RS485接口,使用485轉USB調試線A接A,B接B確認線序是否連接正確。需確認好相關線序。
2、檢查模塊是否為直流穩壓供電,如果電壓穩定,測量一下電流是否在正常值

3、在設備管理器--端口查看是否生成COM口,電腦有沒有串口驅動,若出現感嘆號,需要您自行下載驅動大師,或者是驅動精靈進行修復

4、模塊的串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

4、點擊進入配置狀態返回+++ a a+ok是正確進入配置狀態

以上步驟排查完設備串口仍然無法通信聯系我司技術處理。
