一、產品資料
1.USR-TCP232-304說明書：http://www.ggxxsw.cn/Product/172.html
2.USR-TCP232-304上位機軟件：http://www.ggxxsw.cn/Download/257.html
3.朗漢德LH-DTSD系列電表說明書：https://www.lonhand.com/index/product/18.html?cate=33
4.串口調試助手：http://www.ggxxsw.cn/Download/27.html
二、網絡拓撲
電表---（485）---304----（以太網）---有人云
三、配置過程

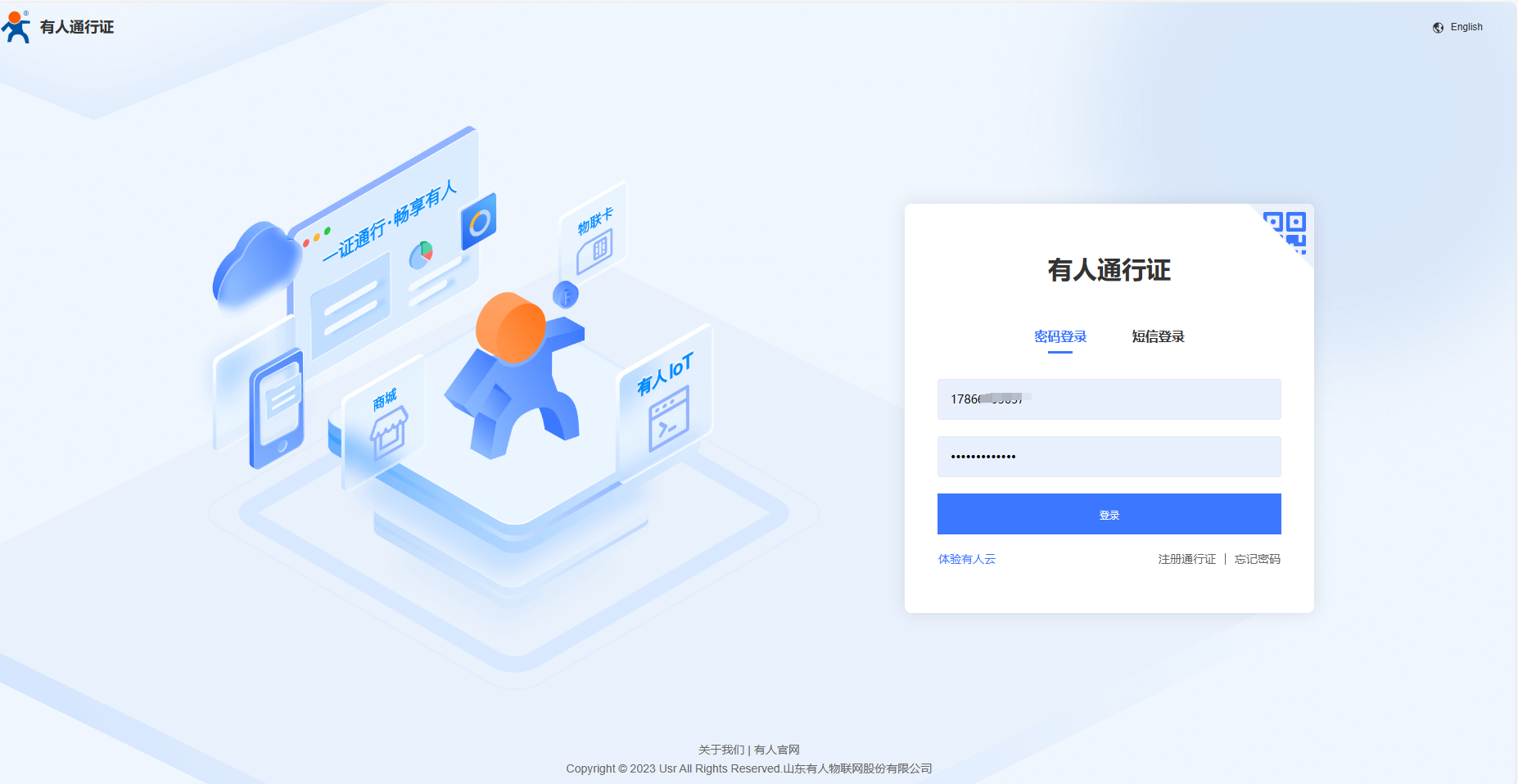

1.登錄有人云平臺：https://account.usr.cn/#/login?type=mp_scada

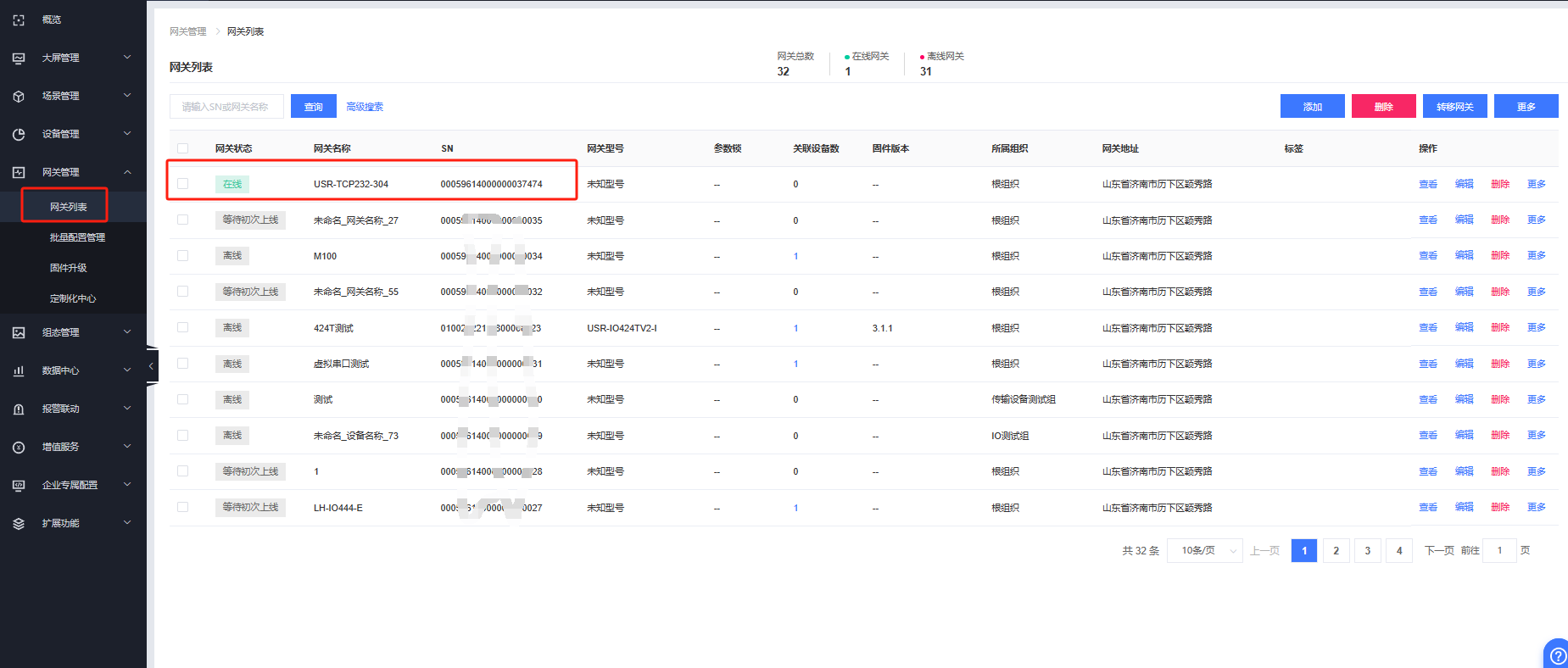

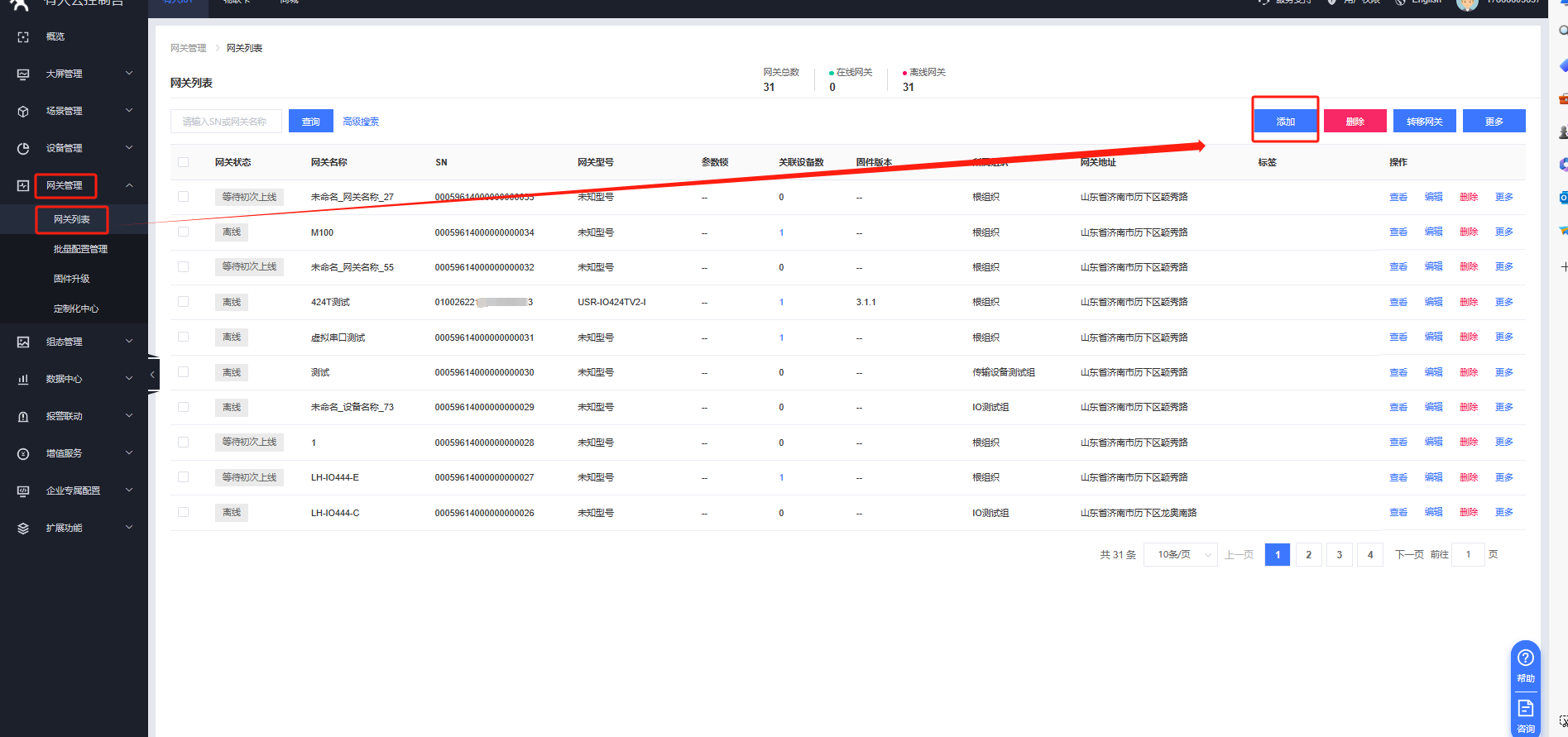

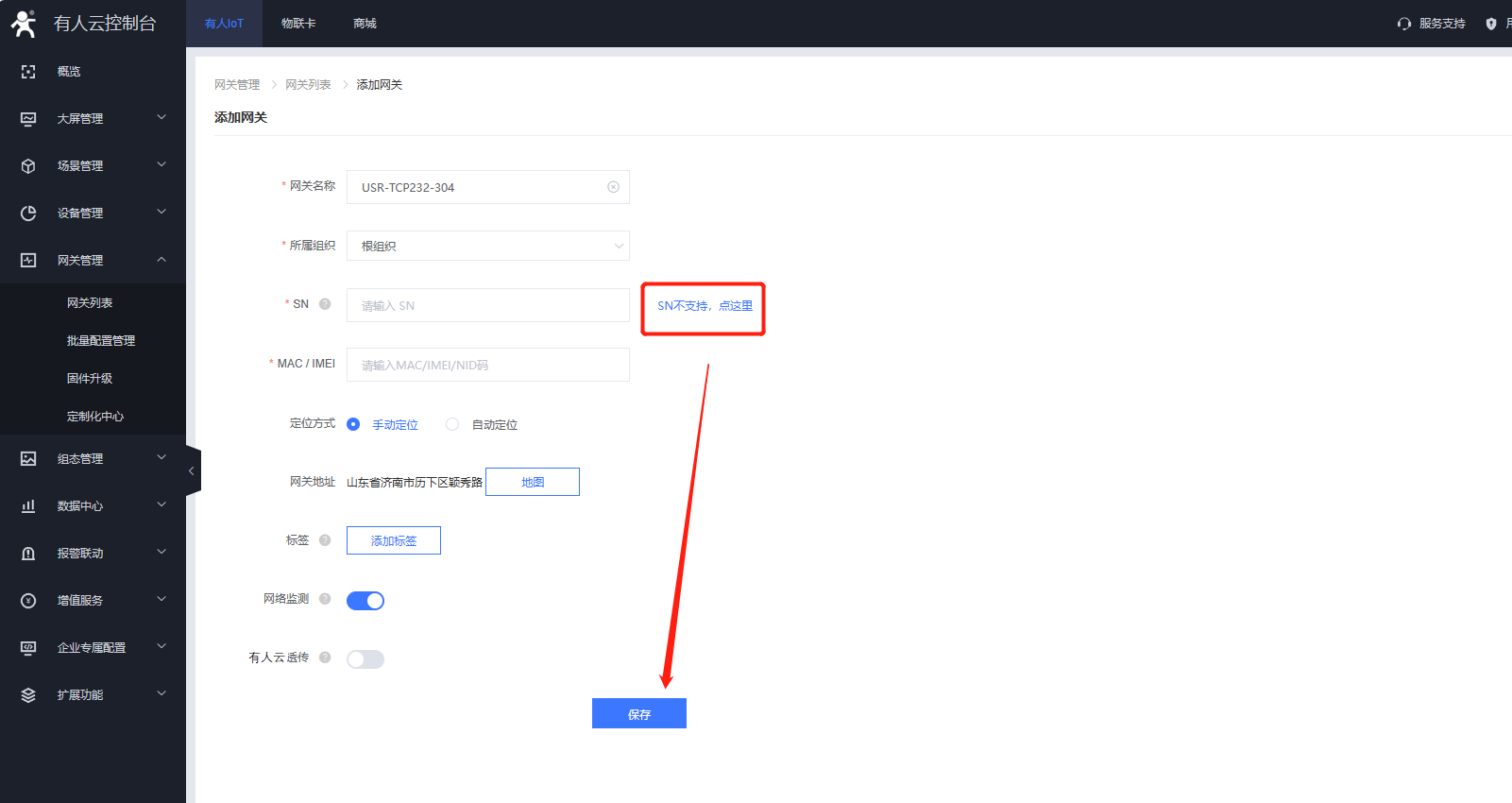

2.添加網關設備： 網關管理-網關列表-添加-單個添加,填寫設備名稱，選擇設備組織，選擇“SN不支持，點這里”，點擊保存即可，獲取到系統分配的接入地址和ID密碼
-20240605111403.png)
3.添加設備及模板

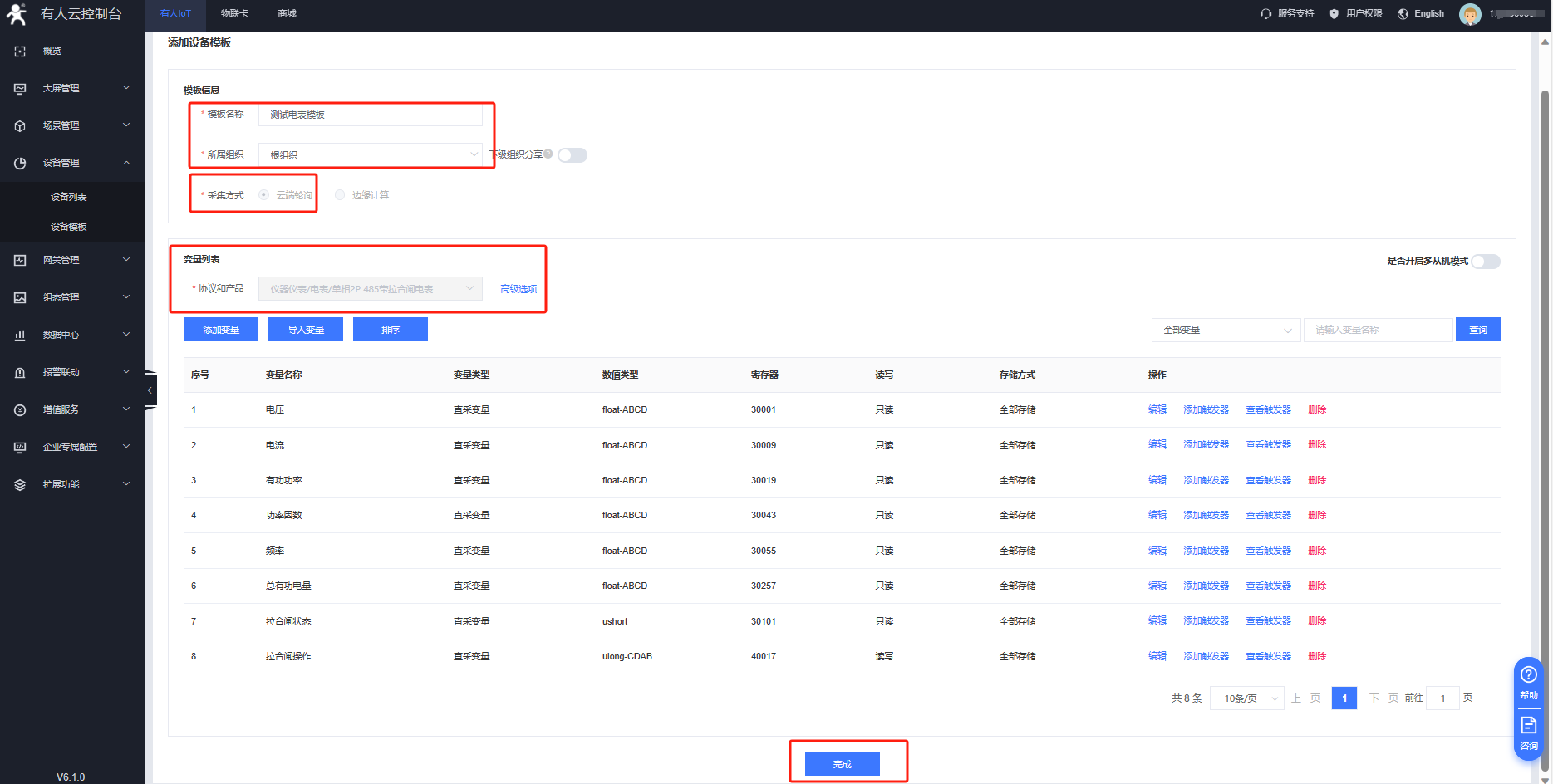

設備管理--設備模板--添加，填入模板名稱、組織采集方式選擇云端輪詢（304不支持邊緣計算功能），朗漢德是有人生態產品，所以直接從系統產品里面選擇模板即可

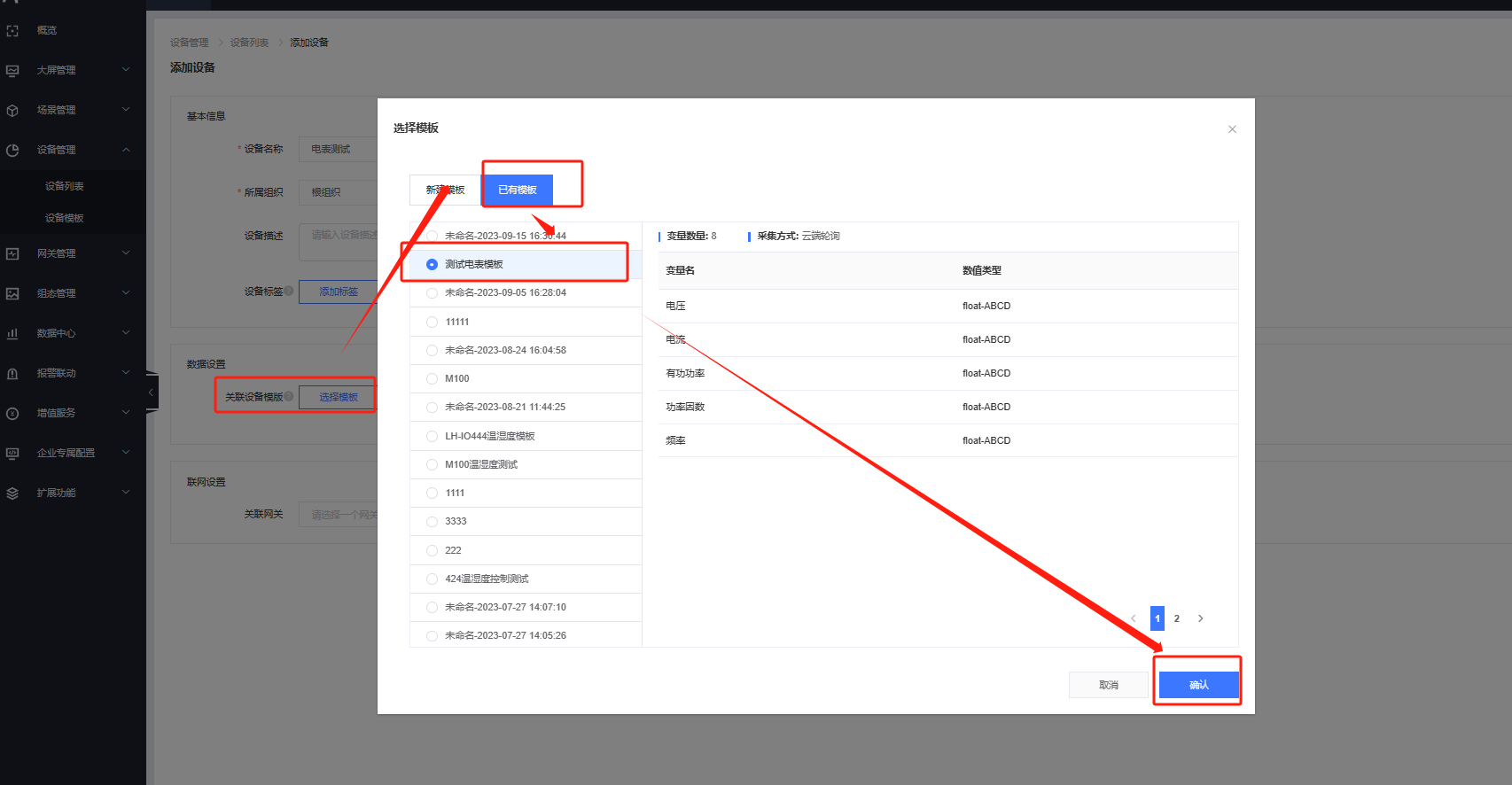

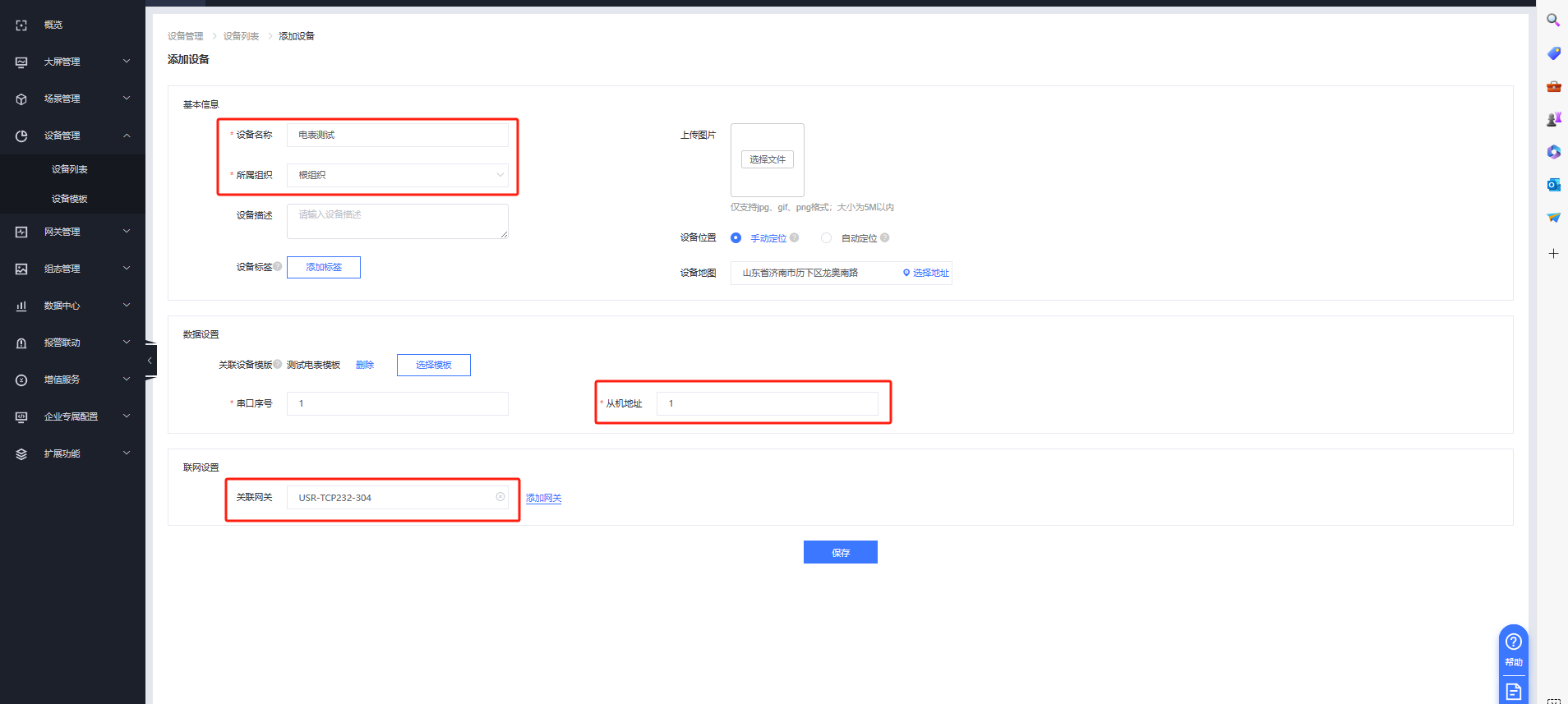

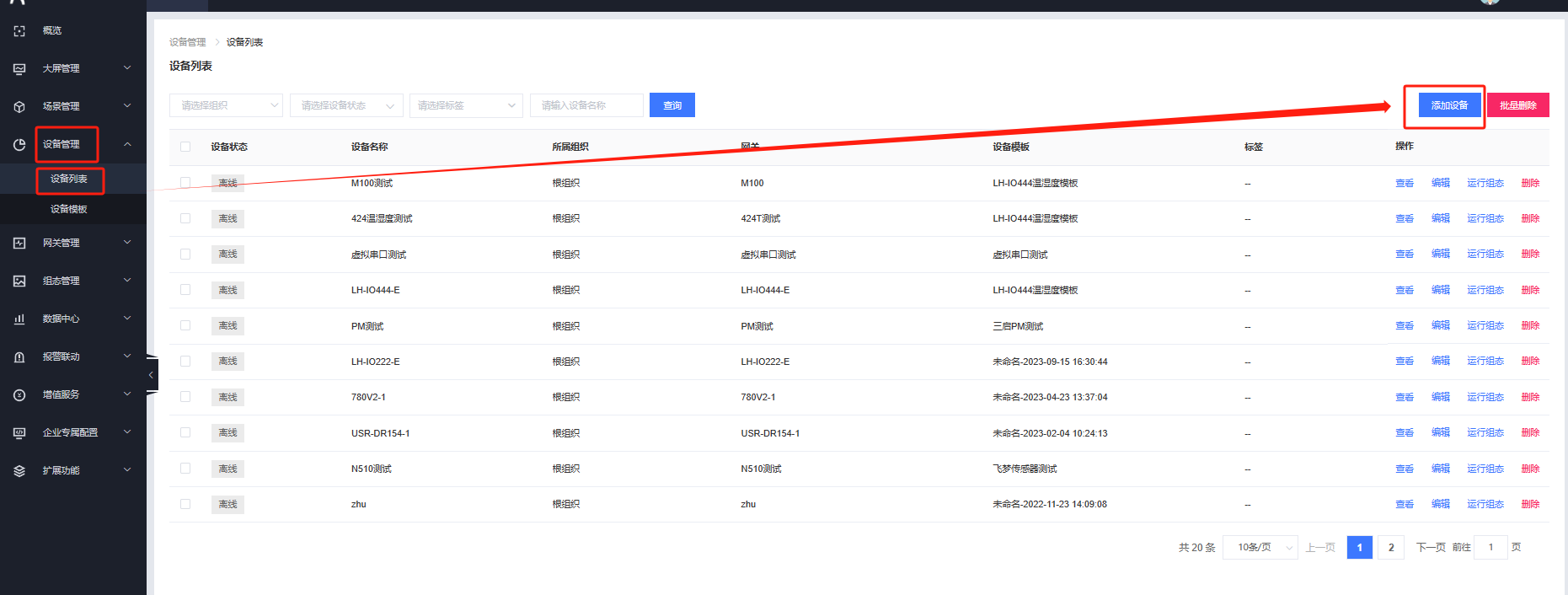

設備管理--設備列表--添加設備，填入設備名稱和組織，綁定剛才做的電表模板，然后綁定網關304保存即可，綁定模板時，對于304來說串口序號選擇1即可，設備地址填電表的實際地址，由單機測試可知此電表地址是1（電表出廠默認是1，地址可修改）

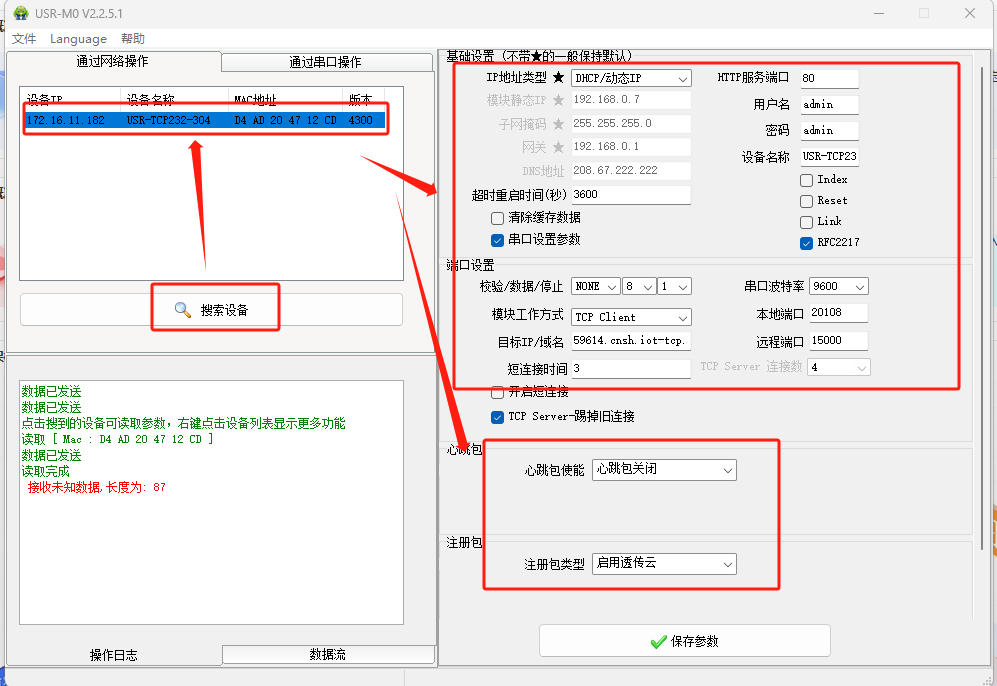

4..USR-TCP232-304配置:使用網線將USR-TCP232-304和電腦鏈接到同一路由器上（或USR-TCP232-304和電腦網線直連，電腦需要設置靜態IP192.168.0.X），打開USR-M0軟件，點擊搜索設備

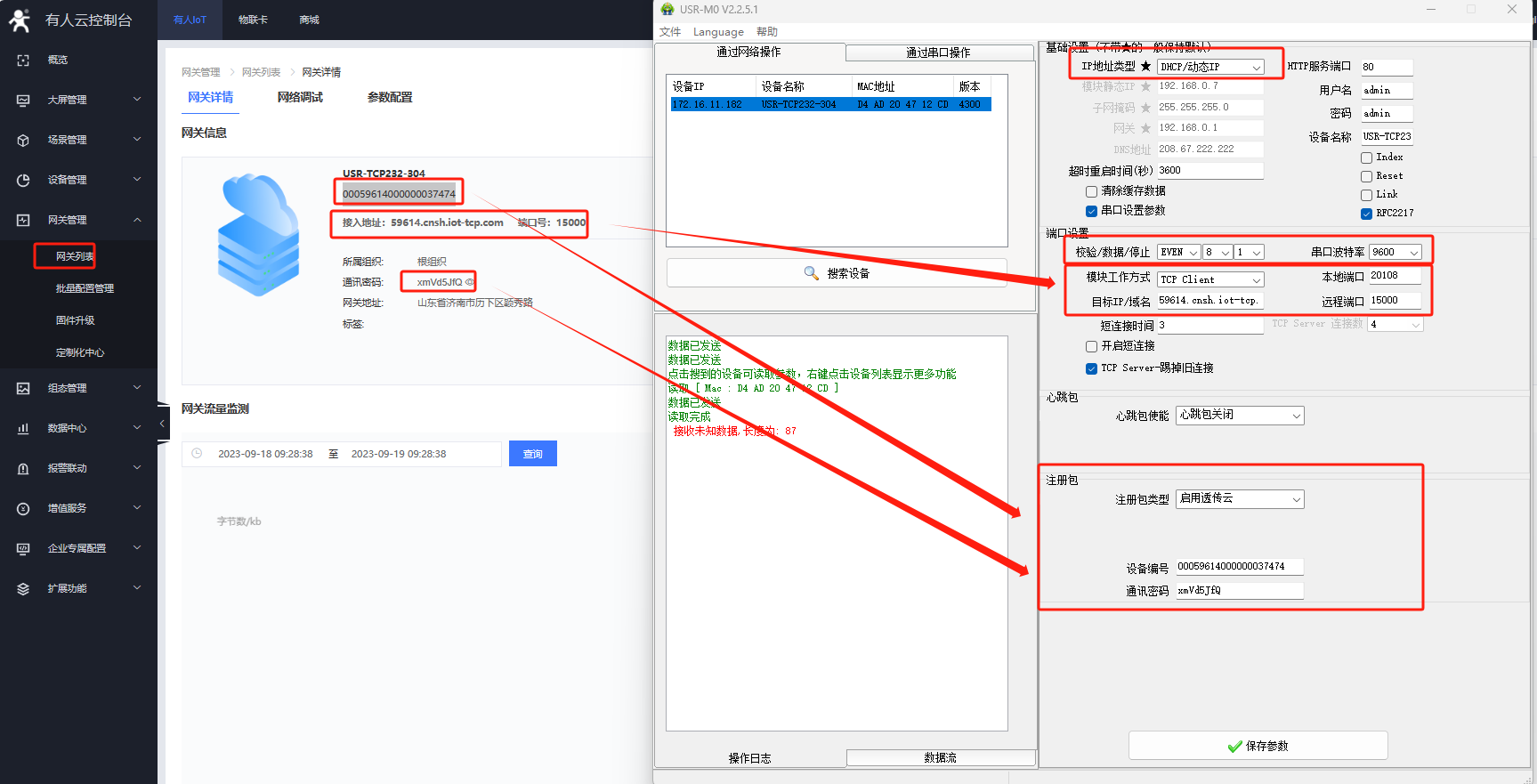

修改IP類型為DHCP(用戶根據自己網絡需求設置靜態IP或者DHCP)，串口參數校驗位修改為偶校驗（電表出廠默認校驗位為偶校驗，可以修改304校驗位，也可以修改電表校驗位，用戶按需修改即可）波特率9600，填入目標IP和端口號以及注冊信息，點擊保存參數，即可看到USR-TCP232-304在有人云端上線。

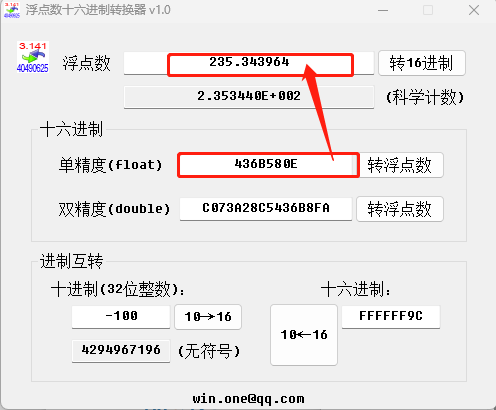

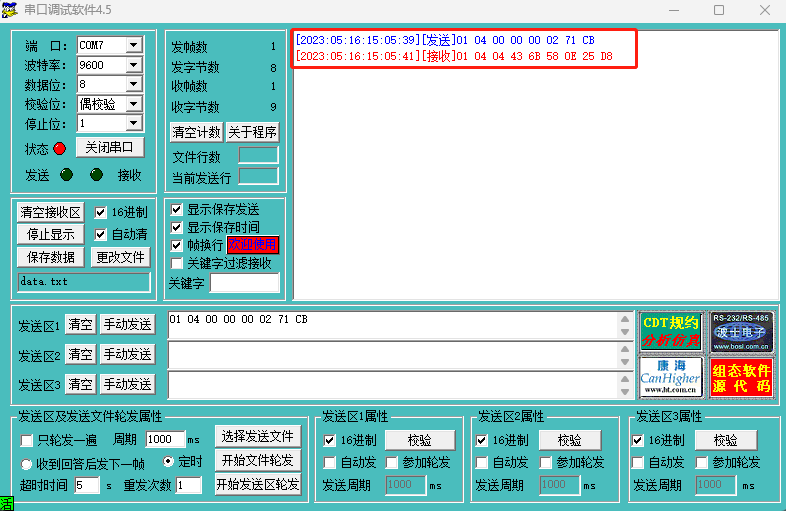

5.使用USB轉485轉換器，接到電表485端口上，串口參數選擇9600 E 8 1，打開串口，發送讀取電壓的modbus rtu報文，測試電表通訊是否正常。(電表出廠默認地址1，可修改)讀到電壓235.3V.
四、組態顯示

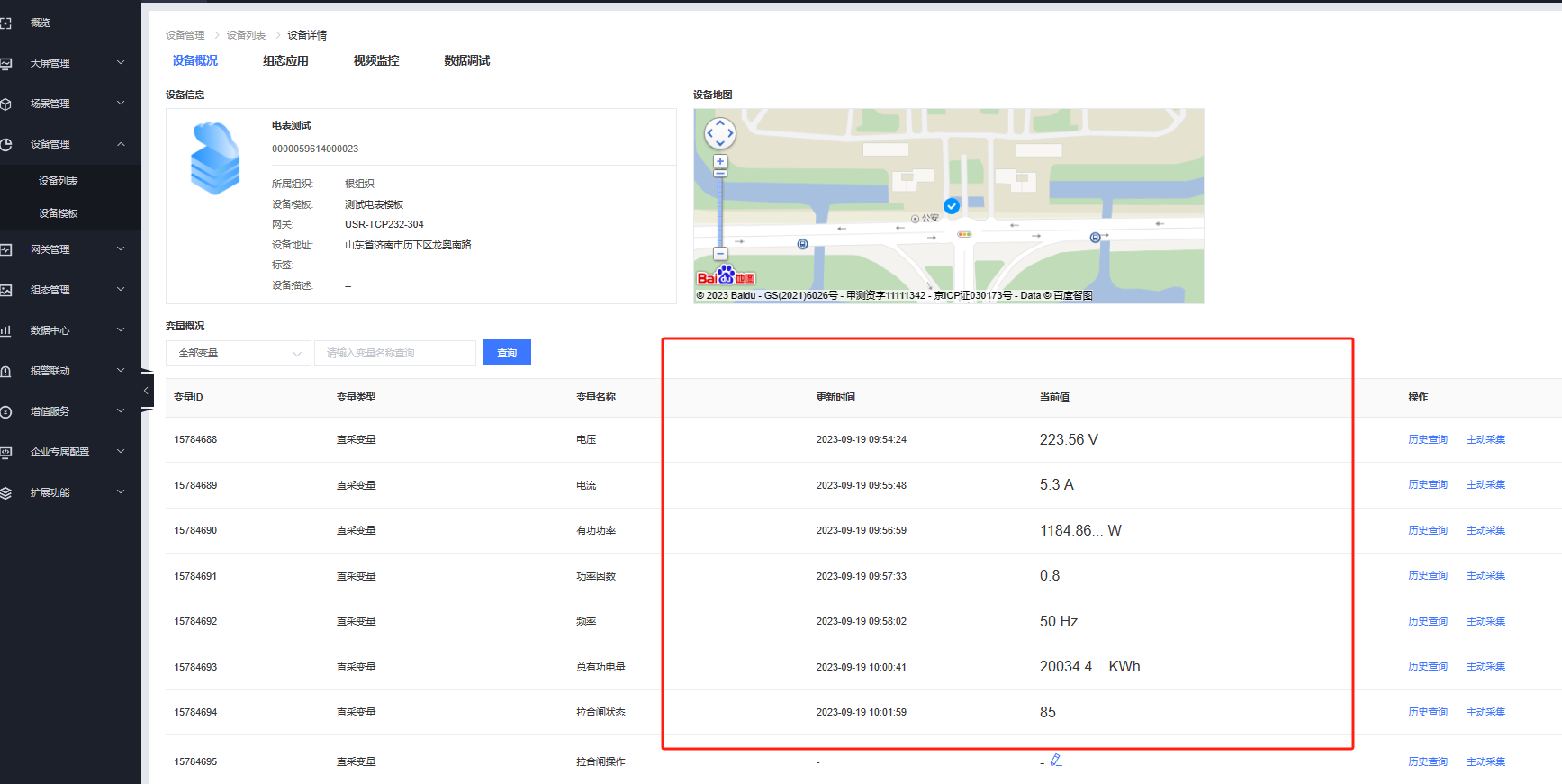

302在云端上線且變量概況頁面有電表數據
五、問題排障
1、304設備直連電腦使用M0軟件找不到怎么辦？
（1）網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試
（2）檢查設備供電是否穩定，可以使用萬用表量一下供電電壓
（3）檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；
（4）檢查電腦設置的IP是否和304設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIM+R,ping304的IP（此處是192.168.0.7),若ping不通，檢查網線和電腦網段的配置。
2、304通過485轉USB接電腦在電腦上無法傳輸數據怎么辦？
（1）304設備485接口A是正B是負檢查線序鏈接是否正確，用萬用表測試是否導通
（2）在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復
（3）檢查485線是否中斷，用萬用表測試量線是否導通
（4）485，單向傳輸數據，不允許雙向同時傳輸數據
（5）304串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位
3、304和網絡端調試助手無法建立TCP鏈接怎么辦？
（1）304 做TCP server 電腦關閉防火墻，禁用其他網卡
（2）304做 TCP server，設置本地端口1-65535，電腦軟件設置TCP client遠程服務器地址填寫304設備本機IP地址，遠程端口號填寫304設備本地端口號
（3）304 做TCP client，遠程服務器地址/域名填寫電腦本機IP，遠程端口號填寫電腦軟件設置的本地端口號,電腦軟件設置為TCP server，設置本地端口號1-65535
（4）更換其他網絡端調試助手測試，可以百度下載野火調試助手測試
撰寫人：尹叢欣
