一、 資料下載：
1、USR-DR206-L 點對LG210網關協議說明書官網下載鏈接：http://www.ggxxsw.cn/Download/1298.html
2、USR-DR206-L AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1297.html
3、USR-DR206-L 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/1301.html
4、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://www.ggxxsw.cn/Download/27.html
5、USR-LG210-L（二期）使用說明書：http://www.ggxxsw.cn/Download/1173.html
6、USR-LG210-L （二期）網關AT指令集：http://www.ggxxsw.cn/Download/1174.html
7、USR-LG210-L（二期）設置軟件USR-Lora_setup_V1.4.5.zip：http://www.ggxxsw.cn/Download/1177.html
8、USR-LG210-L（二期）網關對接平臺使用說明書http://www.ggxxsw.cn/Download/1175.html
9、USR-LG210-L網關技術規范書（二期）http://www.ggxxsw.cn/Download/1176.html
二、硬件連接：
1、 所需物品：
USR-DR206-L 產品1臺
USR-LG210-L產品 1臺
12V端子供電的電源適配器1個（供電范圍8-24V）給USR-DR206-L供電
12V電源適配器1個 給USR-LG210-L供電
USB-RS485串口線 1條（配置USR-DR206-L參數）
RJ45網線 1條（配置USR-LG210-L參數）
筆記本電腦 1臺
2、 硬件連接：
USR-DR206-L 的485串口接USB-RS485串口線到電腦USB口，產品接12V電源適配器上電。電腦打開USR-DR206-L設置軟件。
USR-LG210-L 的網口接RJ45到交換機，電腦接同一交換機，產品接12V電源適配器上電。電腦打開USR-LG210-L設置軟件
三、產品參數設置：

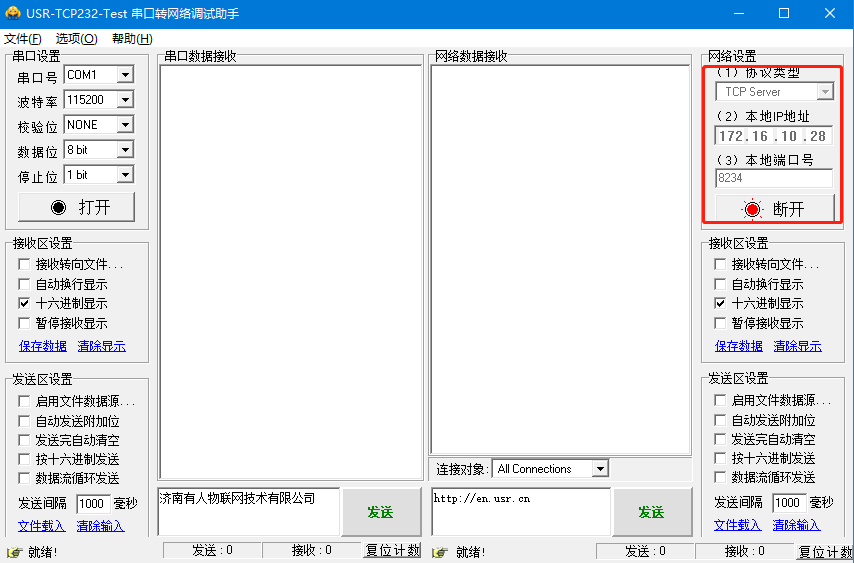

1、下載在PC端運行USR-TCP232-Test軟件，創建地TCP Server服務器，本地ip地址為電腦ip, 本地端口自定義設置就可以。 模擬通信過程中的服務器平臺/控制中心。

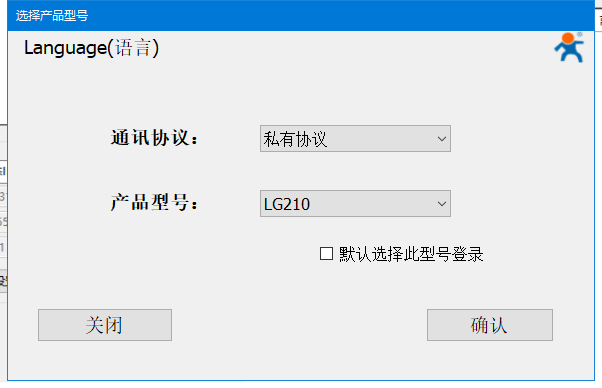

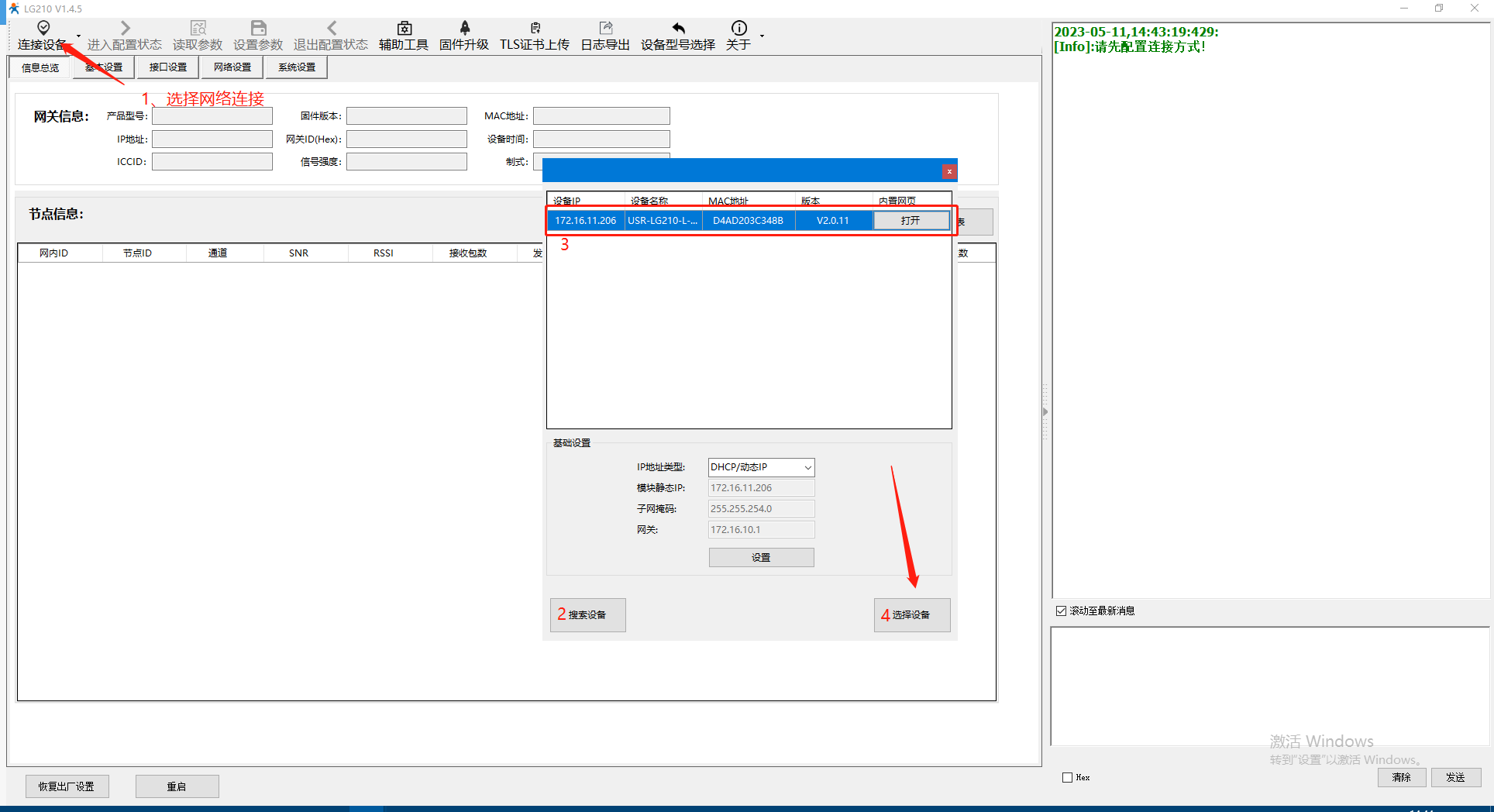

2、下載并解壓LORA設置軟件，確認LG210網口接入路由器網絡是與電腦在同一局域網內。在文件夾中選擇USR_LoRa.exe可執行文件雙擊打開，協議選擇私有協議，型號選擇LG210，點擊“連接設備”按鈕旁的下三角箭頭，選擇“網絡連接”>“搜索設備”>選擇對應LG210點擊“選擇設備”。

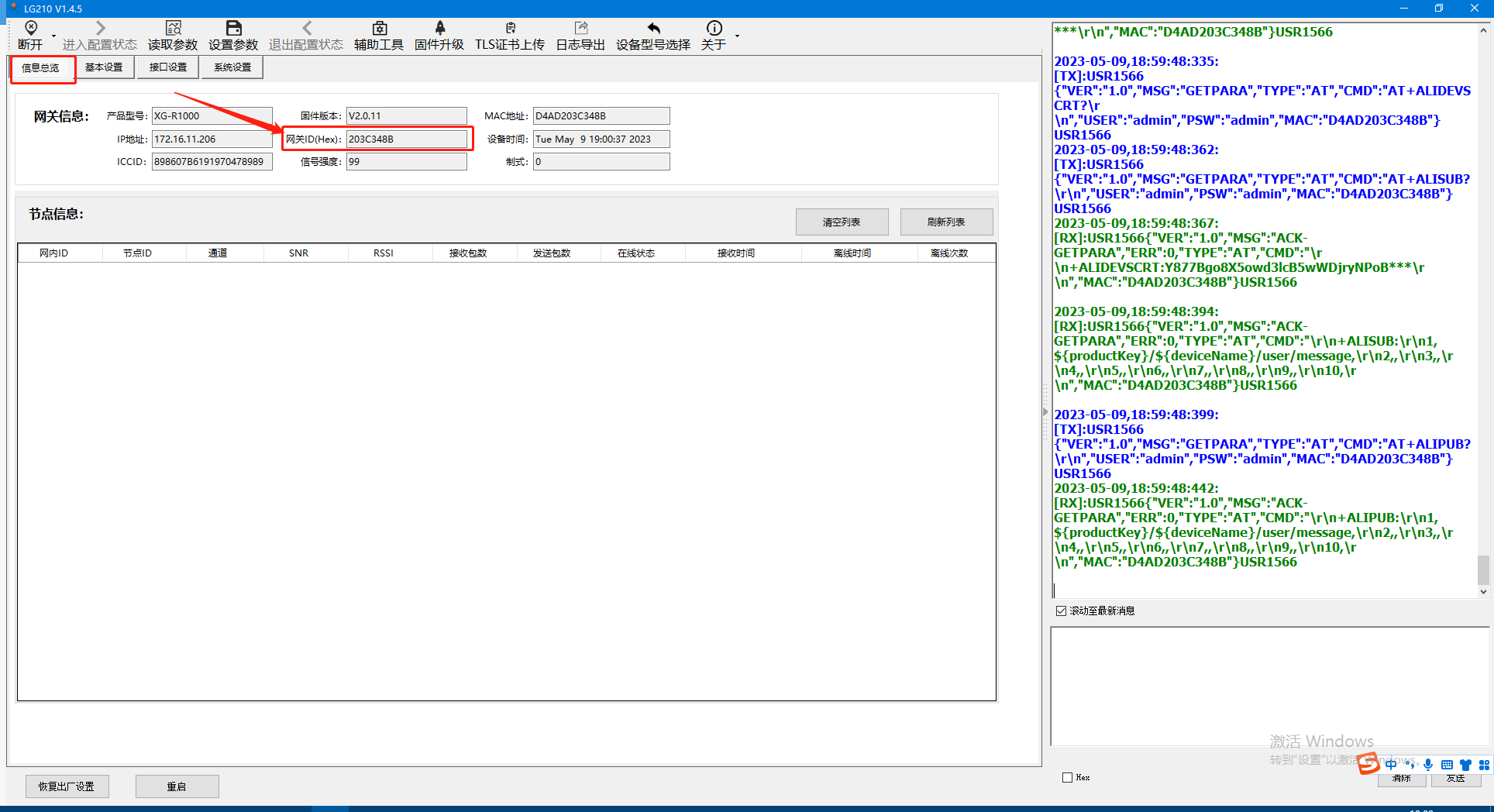

3、點擊“讀取參數”，在信息總覽中復制保存網關ID，之后配置LORA節點USR-DR206-L組網時用的到。

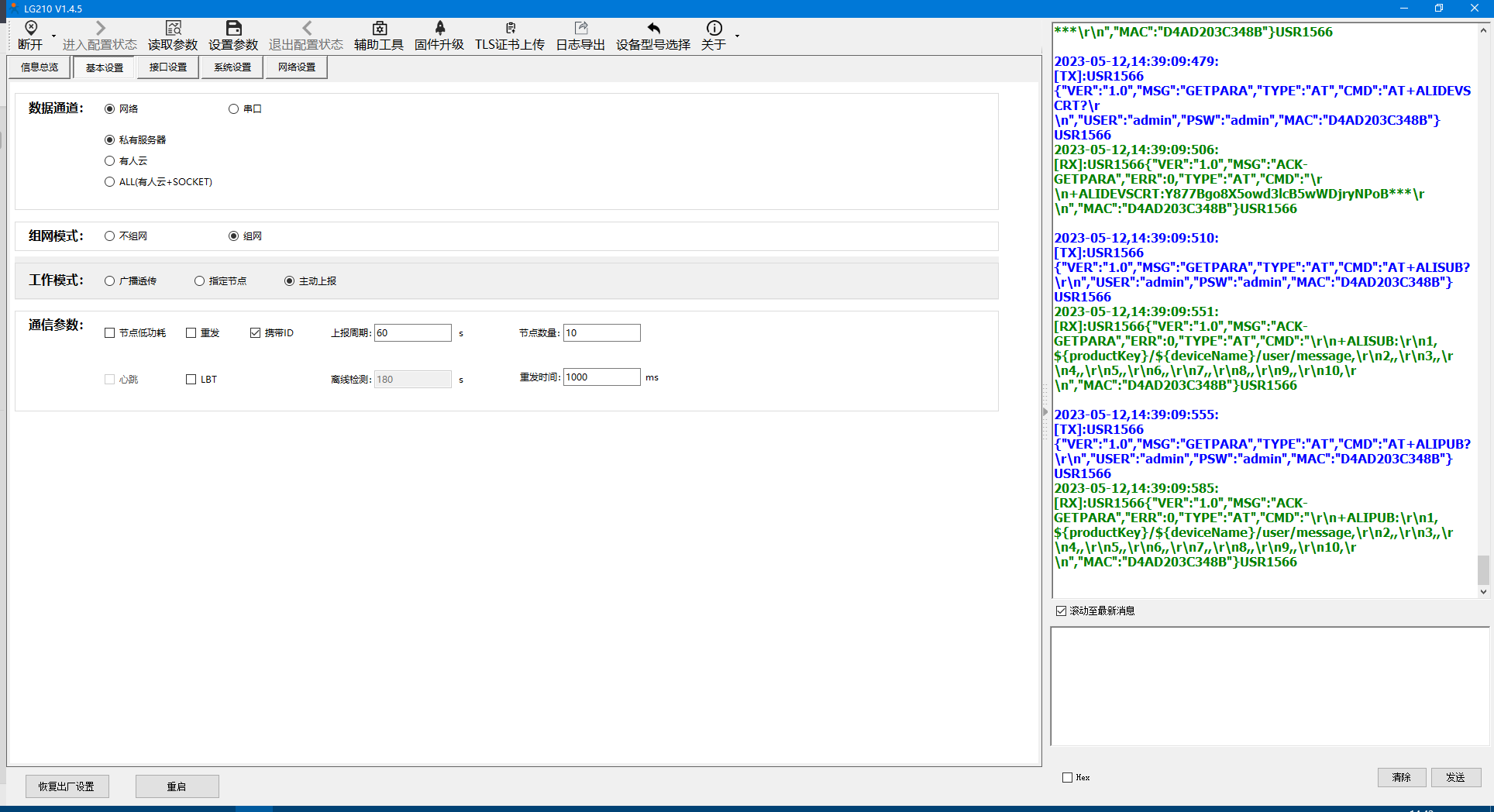

4、基本設置參數配置如下：
數據通道：選擇串口。
組網模式：選擇組網。
工作模式：選擇主動上報。
通訊參數：攜帶ID。
其他參數保持默認。

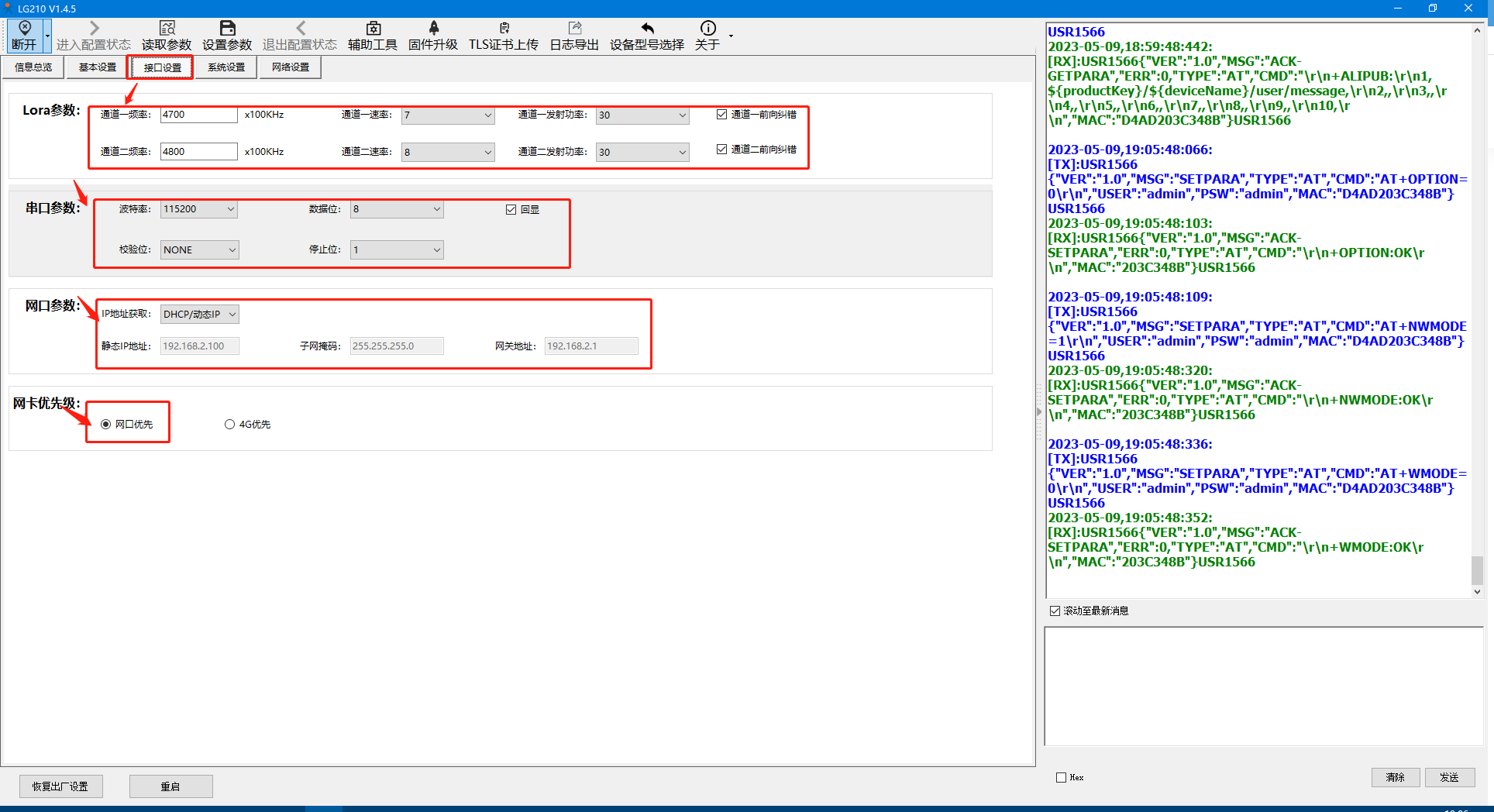

5、在接口設置中，配置Lora參數中通道一與通道二的頻率與速率參數不要一致就可以了，此處通道一二頻率分別為4700x1000Hz、4800Hz,速率分別為7、8。
網口參數LG210默認為DHCP自動獲取ip,若需要LG210做靜態ip的話，可以自行修改，本次測試為自動獲取獲取ip。
6、在網絡設置-網絡協議 私有服務器中選擇“SOCKET”，在SOCKET中選擇“TCP Clinet”，本地端口自定義.

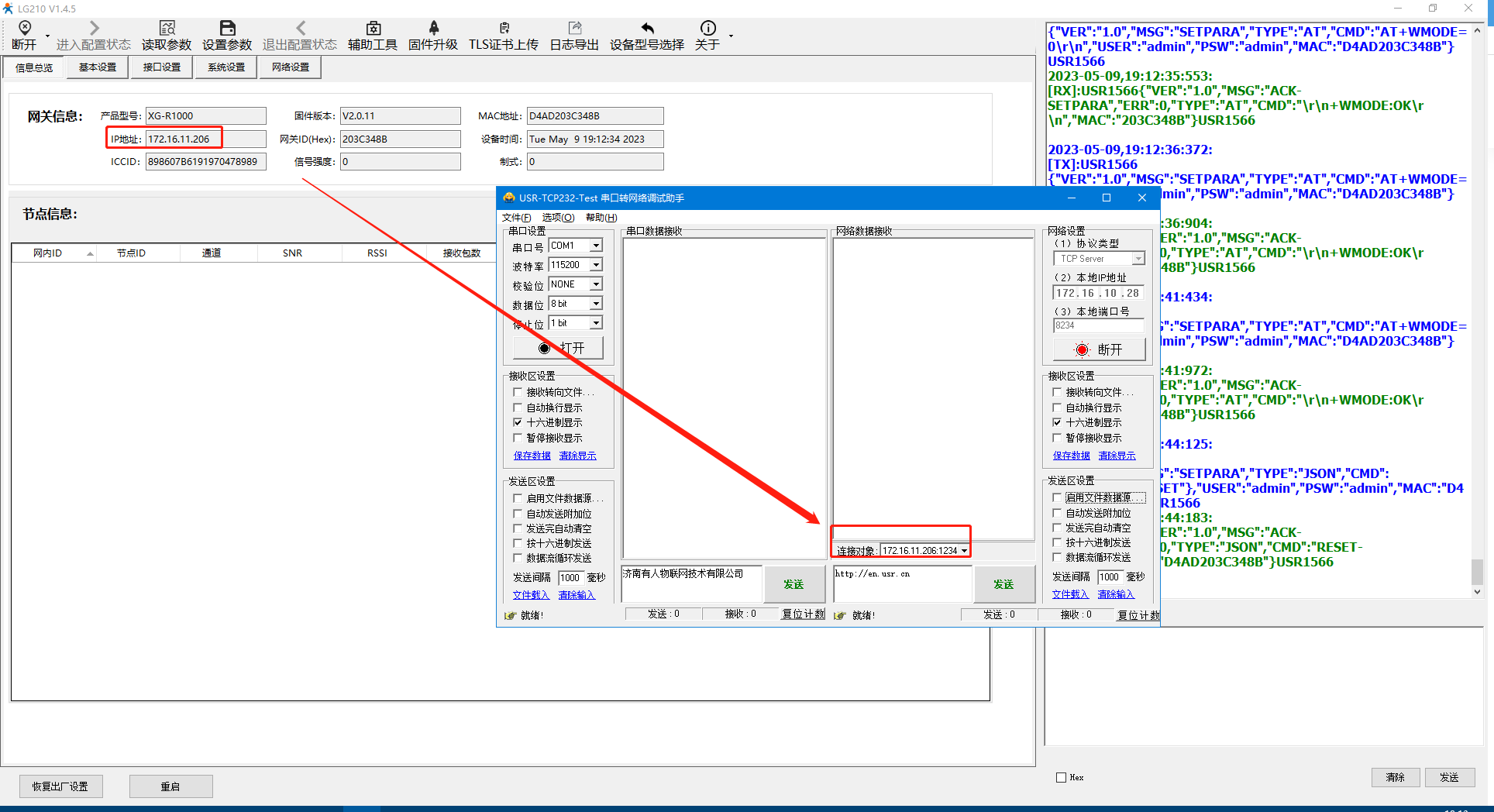

服務器IP/配置為服務器電腦的IP，服務器端口配置為服務器的端口號8234，點擊“設置參數”，點擊重啟設備，待設備重啟，服務器可以監聽到該LG210連接。

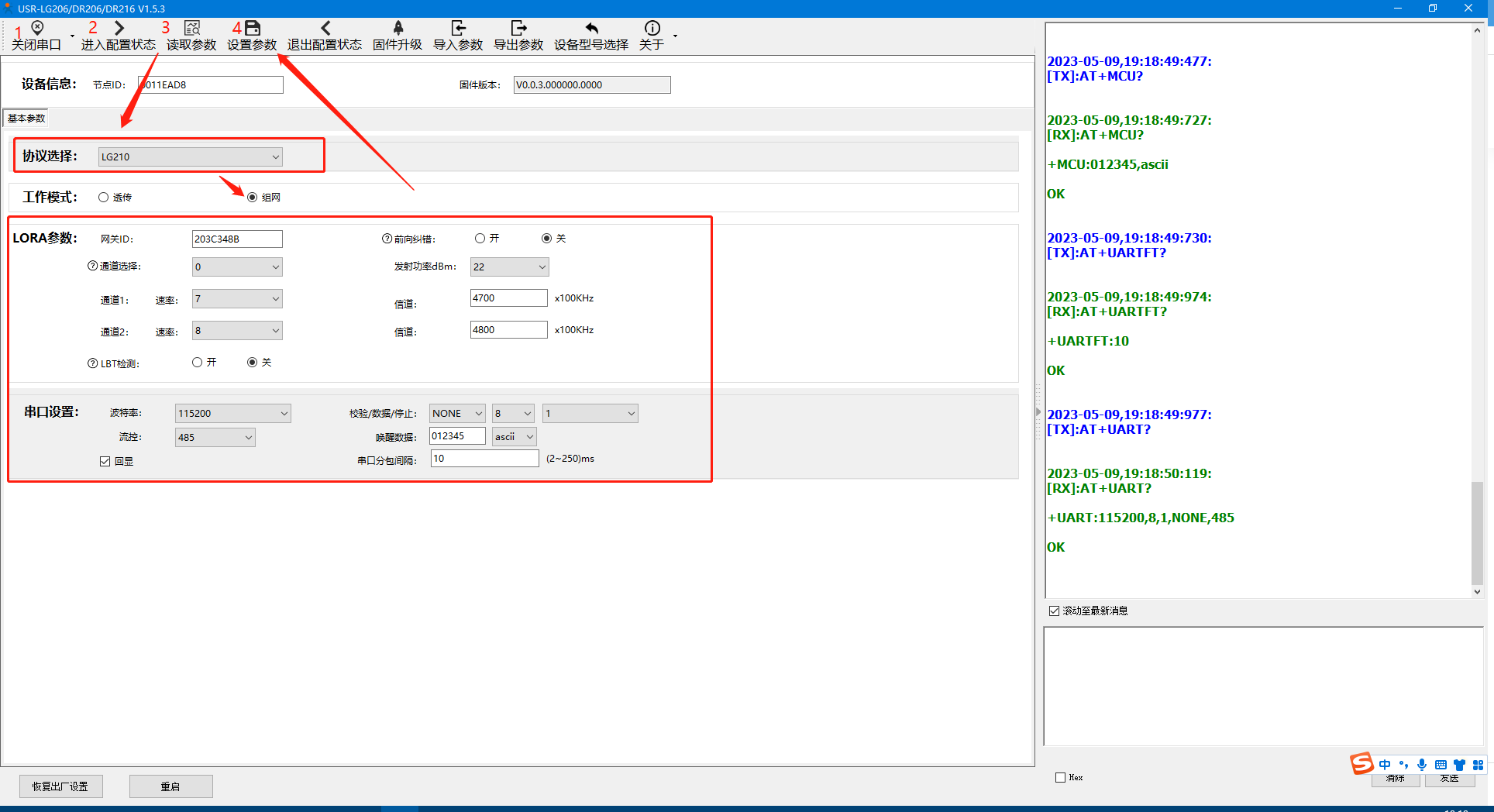

7、配置USR-DR206-L，LG206的串口線接電腦，lora設置軟件選擇產品型號對應lora型號，點擊確認，打開對應串口的com號，串口參數默認是115200、none、8、1。

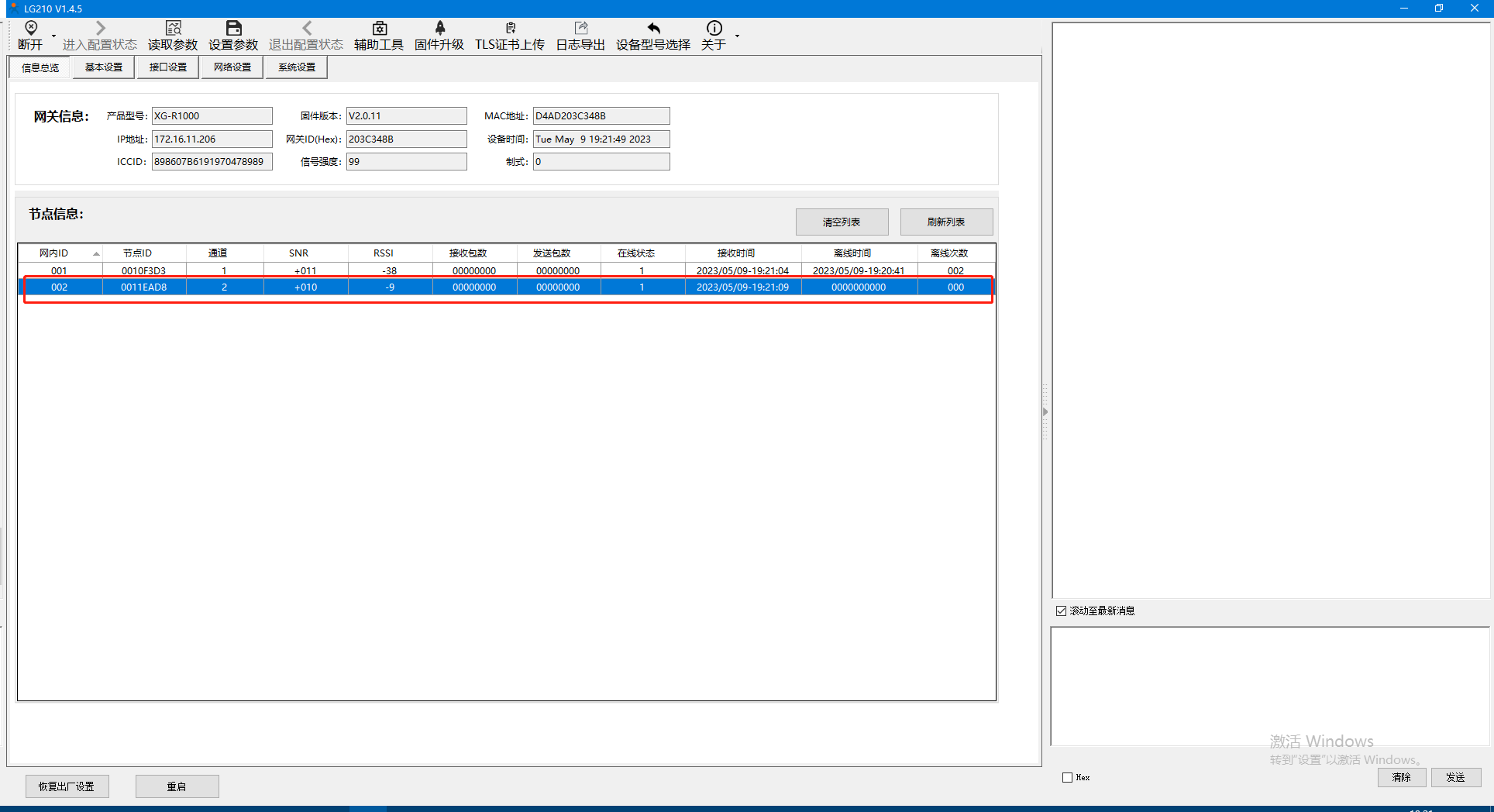

8、LG210重新獲取參數，在節點信息中可以看到添加的USR-DR206-L已組網成功。
五、通信測試

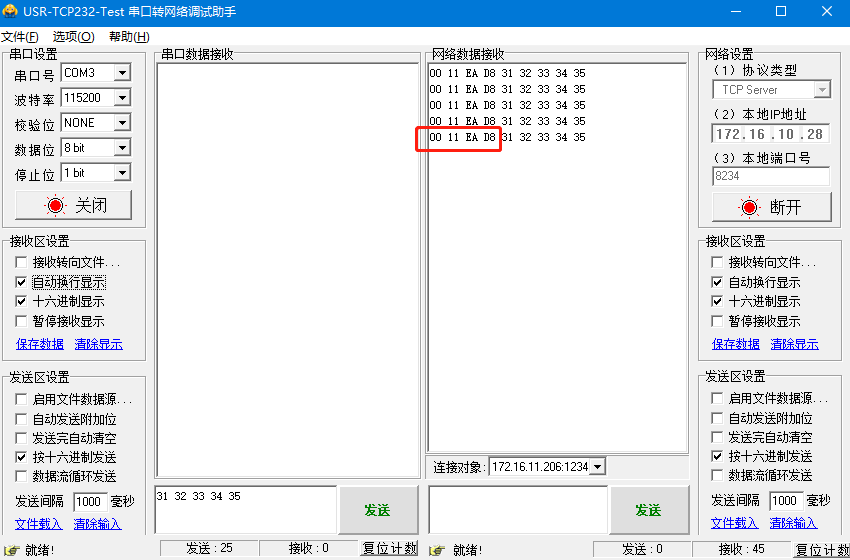

電腦打開一個串口轉網絡調試助手，打開對應USR-DR206-L串口線COM口號
測試USR-DR206-L發給USR-LG210-L串口的數據，按照十六進制接收，數據前面帶節點ID。
六、問題排障
USR-DR206設備串口進不去配置狀態怎么辦？
1、DR206是RS485接口，使用485轉USB調試線A接A，B接B確認線序是否連接正確。若使用232串口，需確認好TX RX是否為交叉接 GND直連。
2、在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復
3、USR-DR206串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位
4、點擊進入配置狀態返回+++ a a+ok是正確進入配置狀態
以上步驟排查完設備串口仍然無法通信聯系我司技術處理。
USR-LG210-L網口找不到設備怎么辦？
1、USR-LG210-L網口出廠默認為WAN口，需要接交換機或者是路由器，電腦保證要和LG210設備在同一網段
2.檢查USR-LG210-L網口燈閃爍是否正常，可以更換網線測試
3.可以看一下上級路由網頁里面有沒有LG210設備的MAC
以上步驟排查完設備串口仍然無法通信聯系我司技術處理
設置保存所有參數之后，在集中器的設置軟件看不到節點的在線信息怎么辦？
1、核實LG210與DR206的參數配置是否選擇組網、速率以及信道是否匹配.
2、若參數正確，可以將兩臺設備重新斷電上電。重新進入集中器的內置網頁刷新節點信息。
撰寫人：劉琰瑋
