一、資料下載
說明書：http://www.ggxxsw.cn/Download/1191.html
硬件手冊：http://www.ggxxsw.cn/Download/1193.html
設置軟件：http://www.ggxxsw.cn/Download/257.html
調試助手：http://www.ggxxsw.cn/Download/27.html
二、測試準備
1.2個USR-TCP232-T0,2個測試底板
2.2條232轉USB線
3.2根網線，一個路由器或者交換機
3.電腦一臺（模擬終端設備）

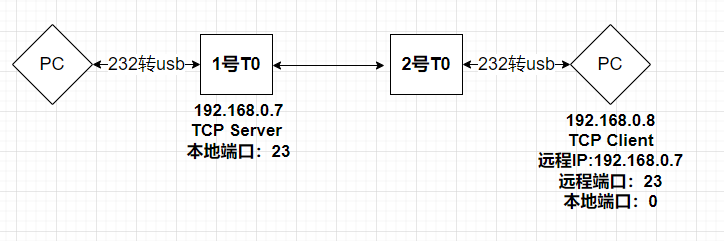

三、連接拓樸
四、電腦設置

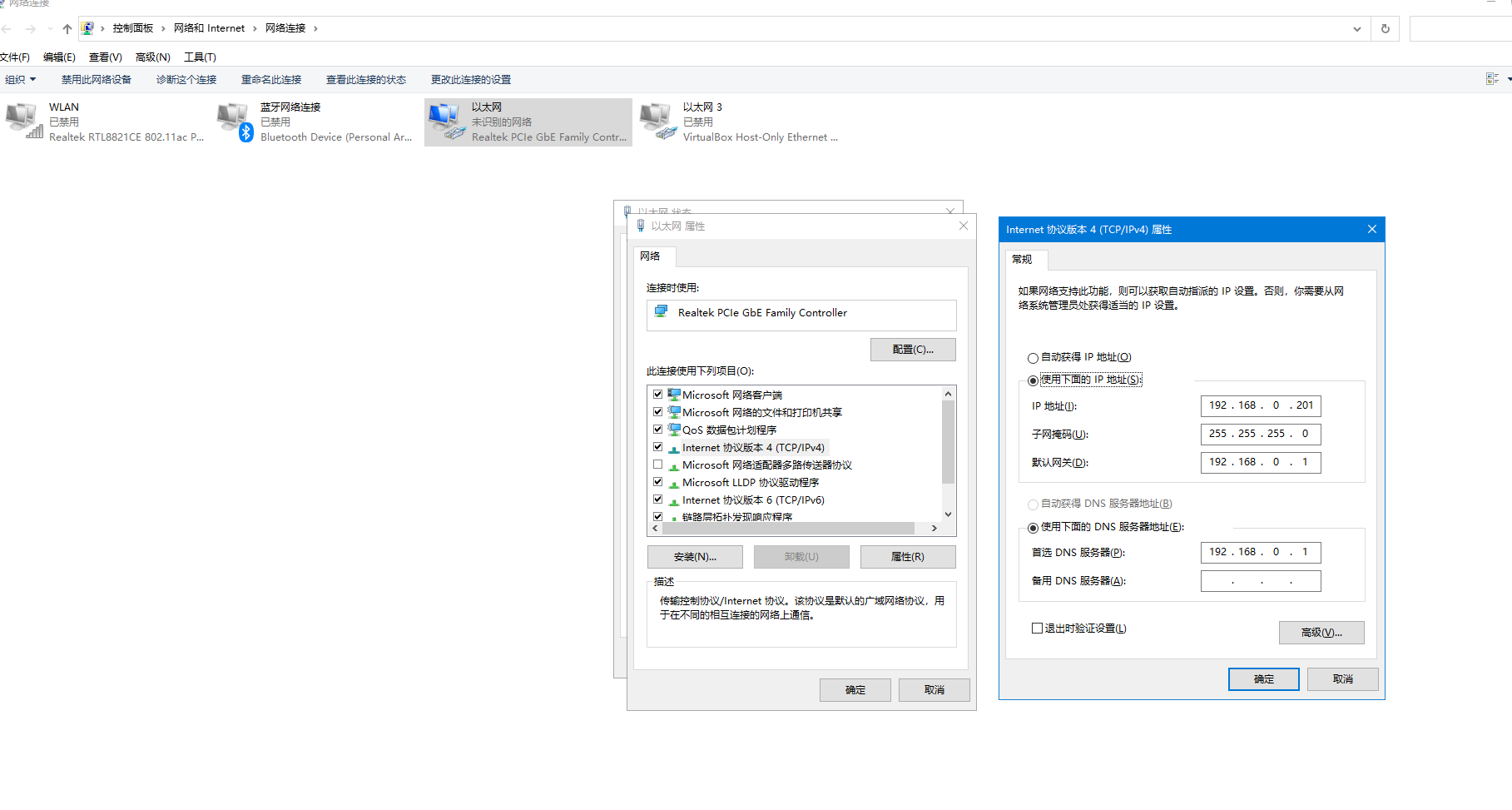

1.電腦本地連接，IP設置和T0 IP同網段，T0默認IP是192.168.0.7，網關192.168.0.1，電腦本地連接IPv4設置靜態IP，192.168.0.201，子網掩碼255.255.255.0，網關192.168.0.1

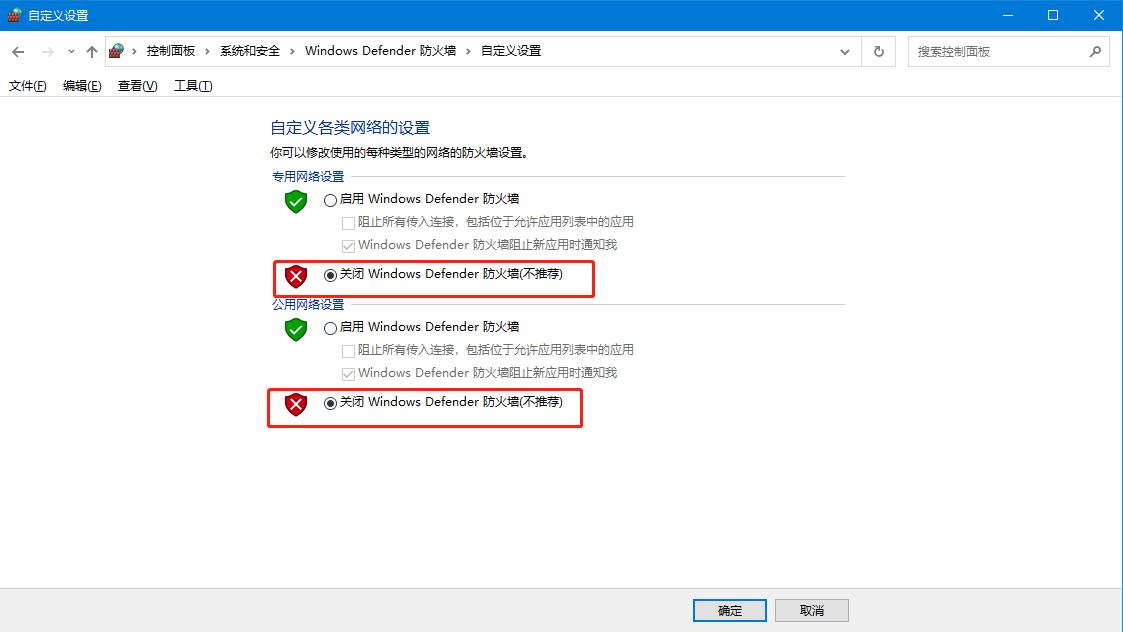

2.關閉電腦防火墻和殺毒軟件

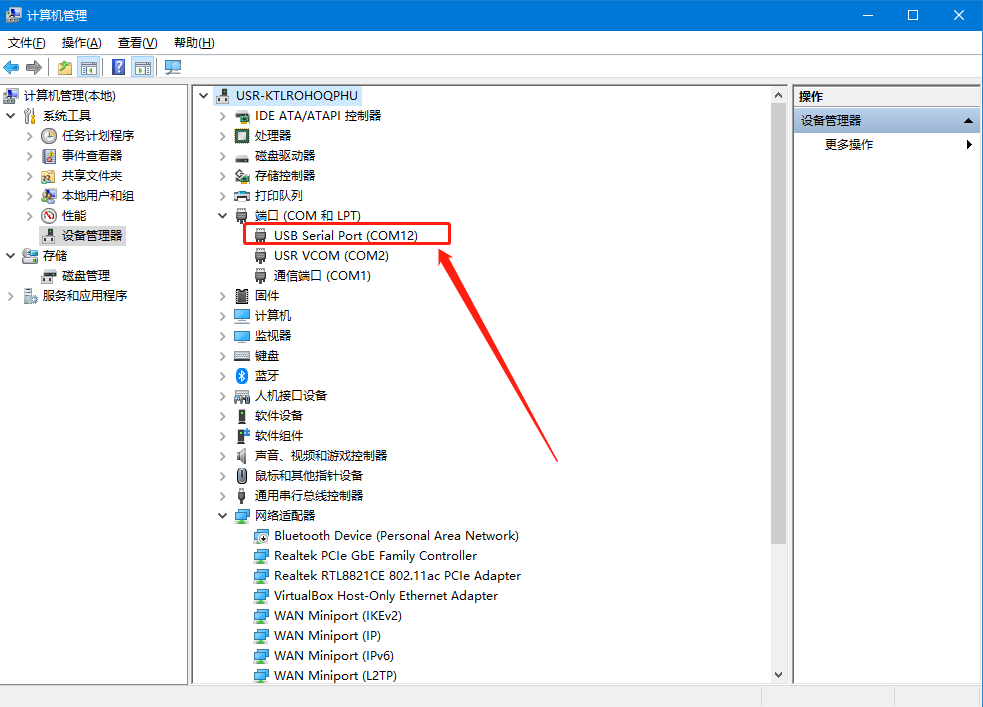

3.檢查串口，用232轉USB串口線把T0的 232串口和電腦連接，右擊電腦桌面的計算機，點擊設備管理器，點開端口，確認電腦識別到的COM口。
五、設備參數設置

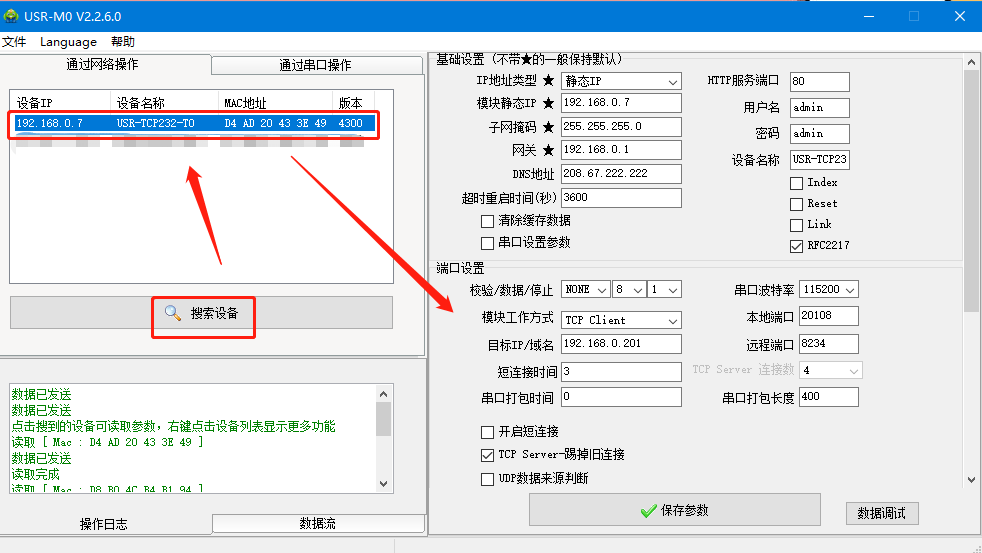

1.用M0系列配置軟件搜索T0設備，搜索IP 192.168.0.7之后，點擊IP，會彈出設置界面。用M0配置軟件搜索設備，設置參數之后，2個USR-TCP232-T0網線直連，或者都接同一個交換機。

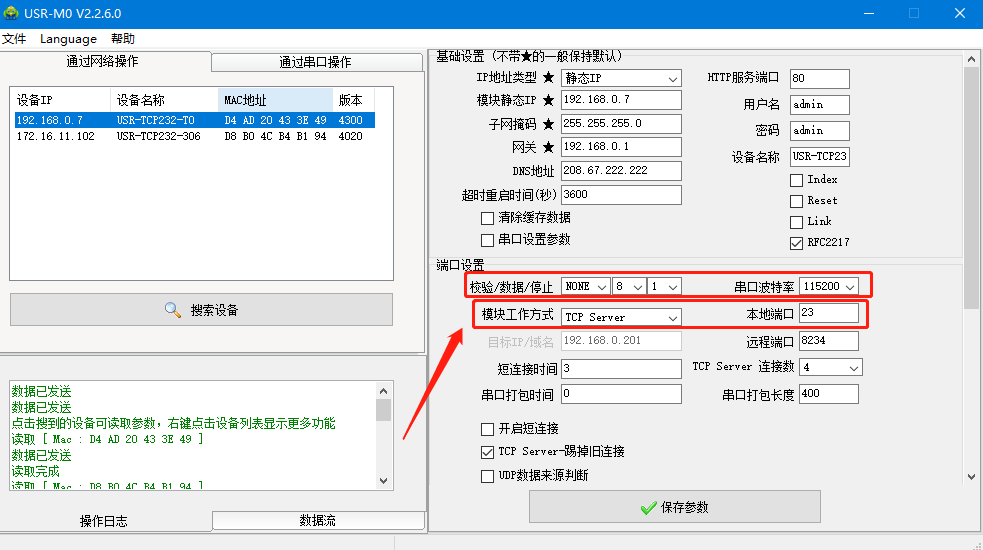

2.將T0 IP設置192.168.0.7，工作方式TCP server，本地端口23,波特率、校驗位、數據位等參數和要接的串口設備設置一致（測試默認用115200）.

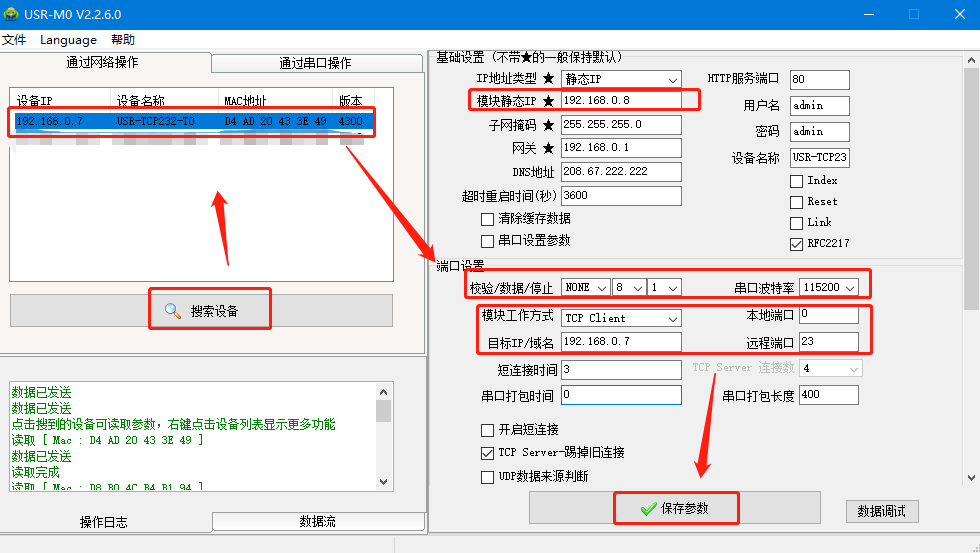

3.另一臺T0設置TCP client：
用M0設置軟件搜索設備，獲取T0 的IP參數，點擊T0的IP，將T0的IP設置192.168.0.8，工作方式TCP client，本地端口 0，遠程端口23,目標IP 192.168.0.7,點擊保存參數
六、通信測試
2個T0一對一通訊

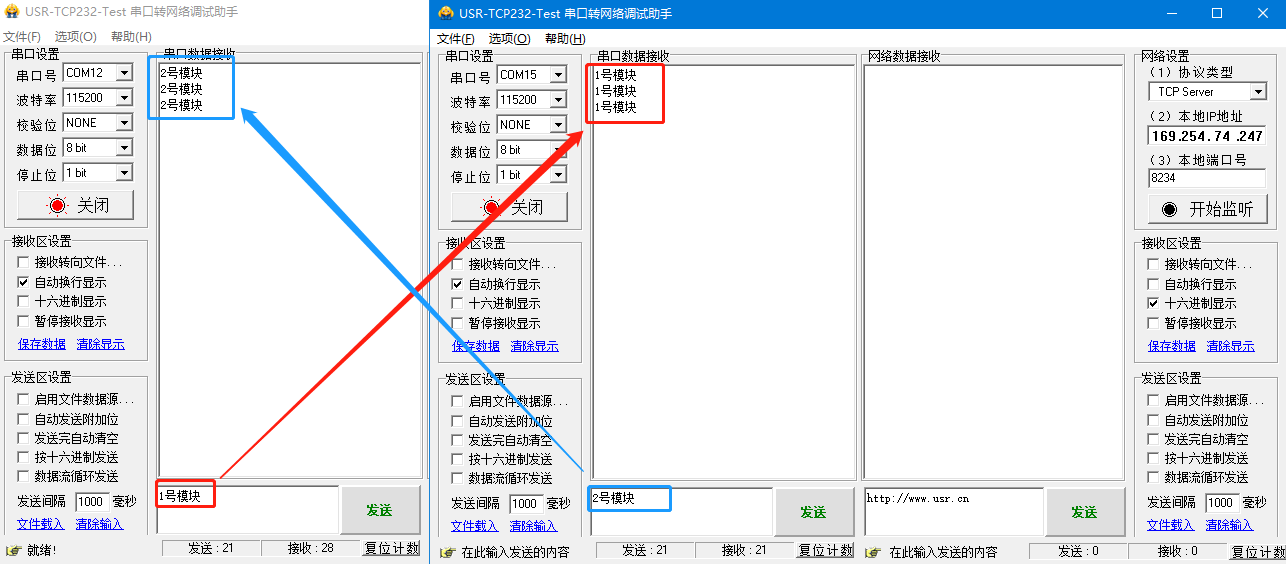

電腦用串口助手打開2個T0的COM口，用對應T0的串口參數，然后進行數據傳輸。
七、常見問題解決辦法
附件 1
T0設備直連電腦使用M0軟件搜不到設備怎么辦？
答：
1、網線連接后檢查網口指示燈狀態是否正常，不正常可以更換網口線或者是電源測試；
2、檢查設備供電是否穩定，可以使用萬用表量一下供電電壓；
3、檢查電腦防火墻、殺毒軟件、多余網卡是否關閉，需要都關閉；
4、檢查電腦設置的IP是否和T0設備是同一網段，可以打開ping檢測一下是否可以ping通，鍵盤同時點擊WIN+R,PING T0的IP（此處是192.168.0.7），若ping不通，檢查網線和電腦網段的配置。
附件2
兩個T0之間無法建立TCP鏈接怎么辦？
答：
1、兩個T0是否在同一網段；
2、做TCP client的T0遠程服務器地址/域名是否是做TCP server的T0的IP；
3、做TCP client的T0遠程端口號是否是做TCP server的T0的本地端口號。
附件3
兩個T0的串口之間無法互相傳輸數據怎么辦？
答：
1、檢查接線，確定線序連接是否正確，用萬用表測試是否導通；
2、在設備管理器---端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師或者驅動精靈進行修復；
3、T0串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位。
撰寫人：崔麗麗
