USR-M100 通過modbus tcp協議去控制DO
2023-12-05


一、資料下載

USR-M100說明書:http://www.ggxxsw.cn/Download/1202.html

設置軟件:http://www.ggxxsw.cn/Download/1213.html

二、準備工作

M100數量一臺

網線 1根

電源適配器 數量一個

三、配置過程

1.M100配置

(1)M100網口通過網線直連電腦網口,給M100用12V電源適配器供電。

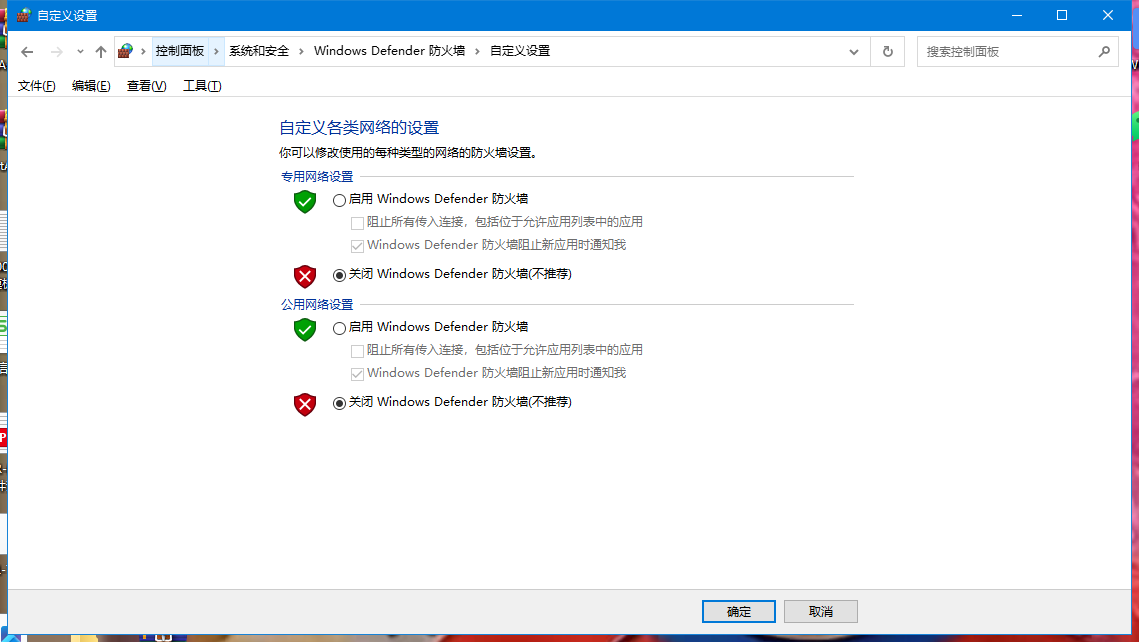

(2)電腦關閉防火墻和殺毒軟件:控制面板--系統和安全--Windows Defender 防火墻--關閉防火墻

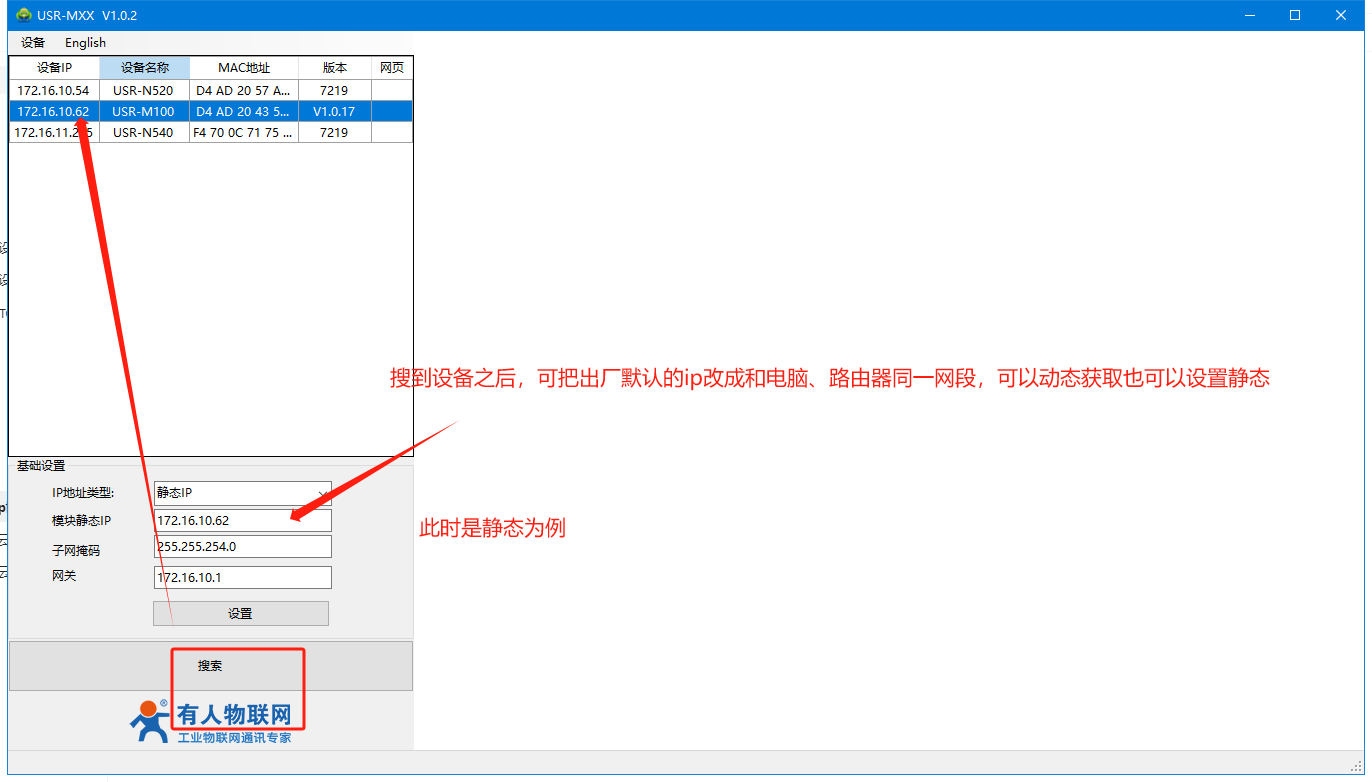

3)M100網口可以和PC鏈接同一個上級路由,在同網段使用MXX軟件搜索設備(此案例M100和PC鏈接同一路由器測試),把M100的ip改成和路由器、pc同網段,可以動態獲取也可以靜態接入,測試用的靜態。

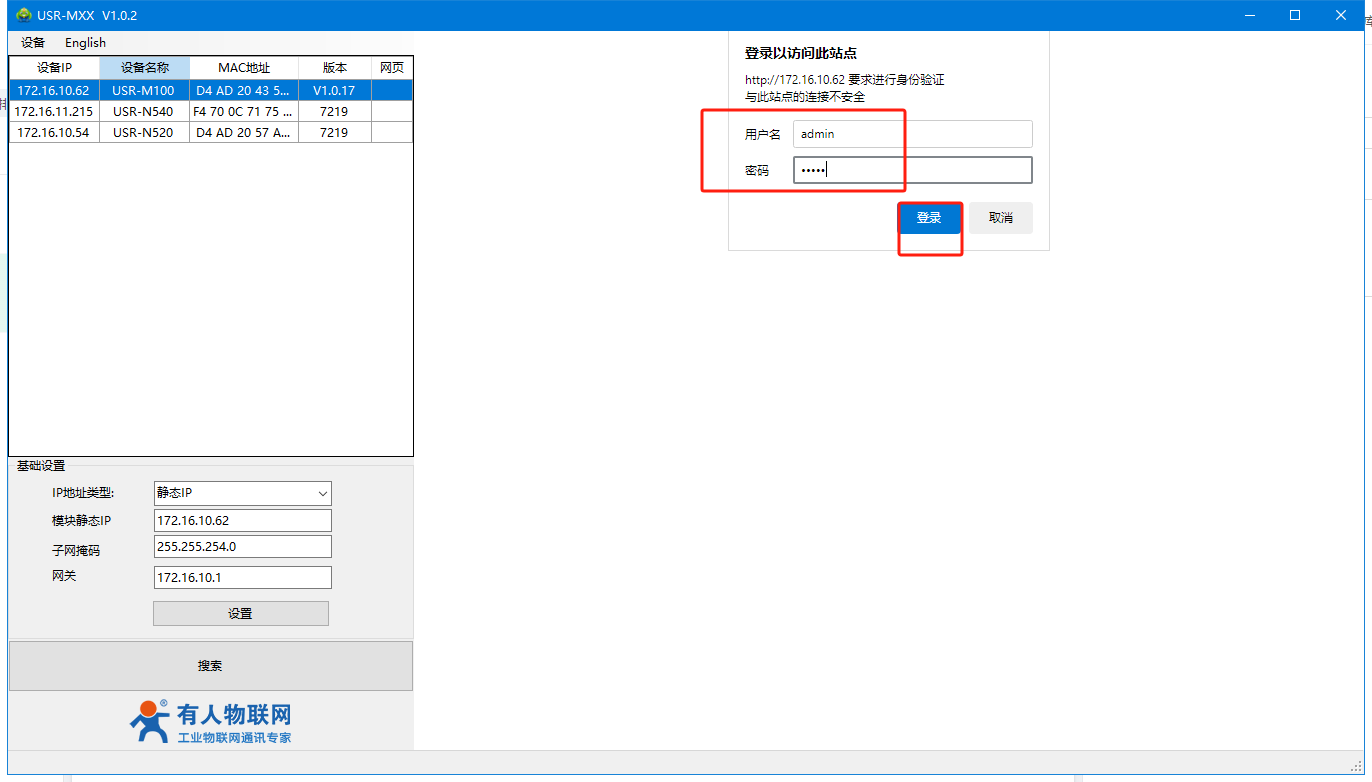

4)登錄:輸入用戶名admin和密碼admin,點擊確定,右側顯示M100參數設置頁面。

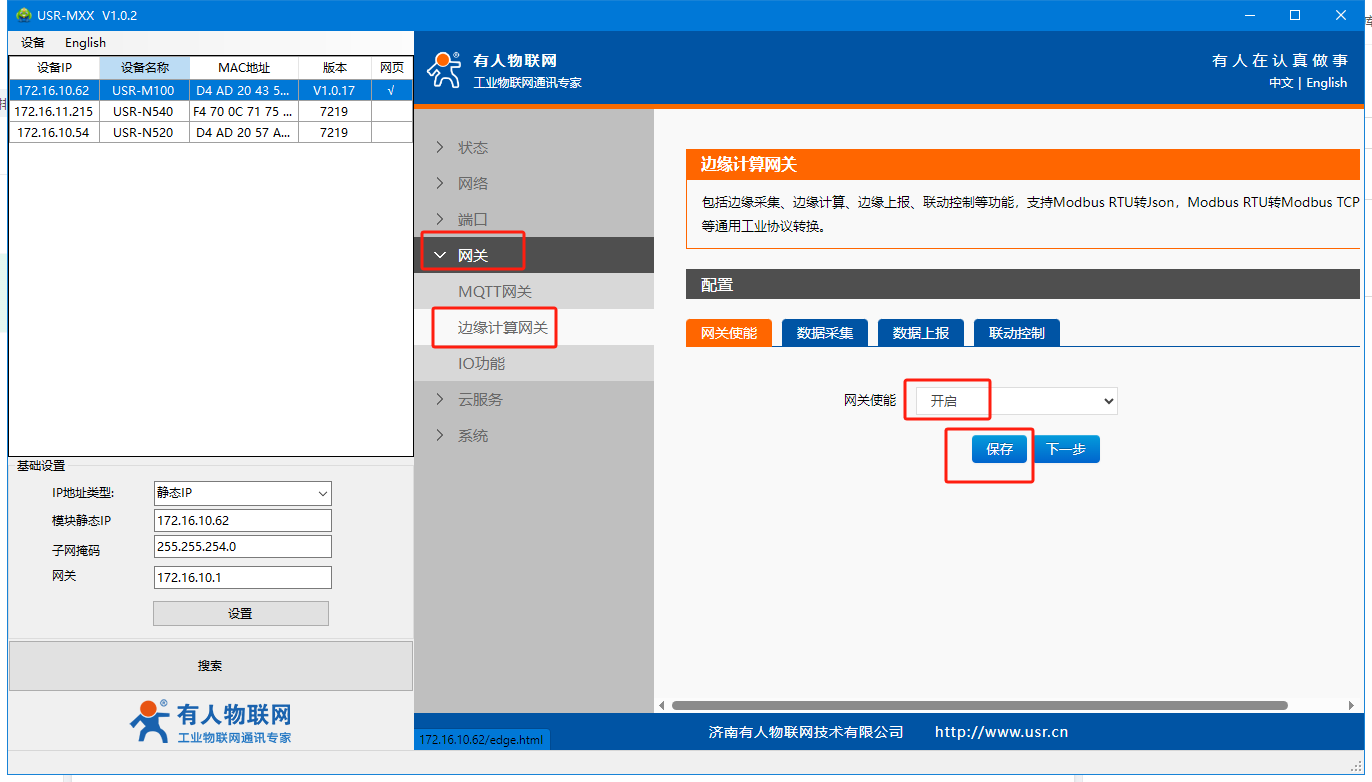

5)配置:在網關—邊緣采集網關——網關使能開啟,保存

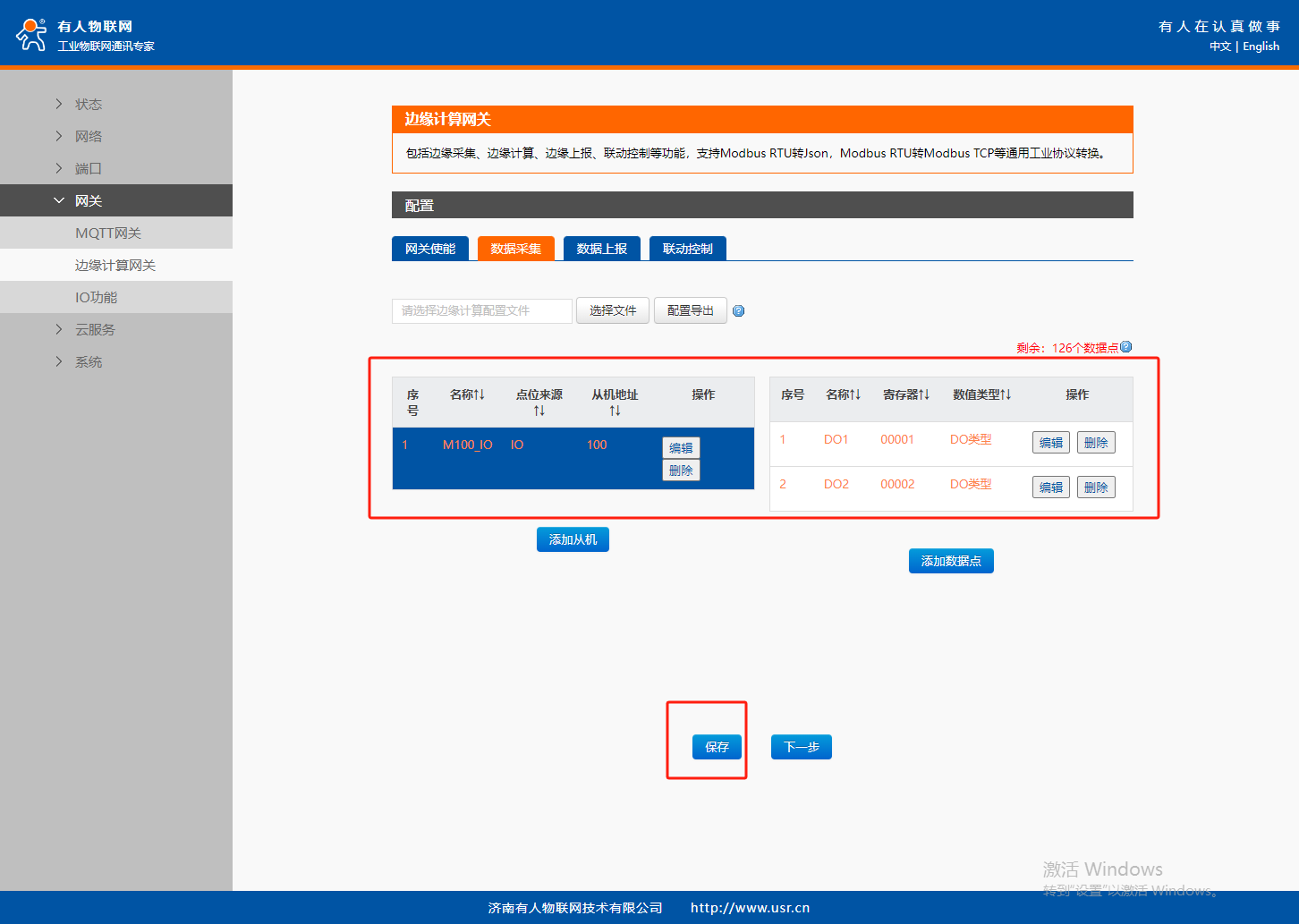

繼續配置,在數據采集里添加M100本身的io點位,保存

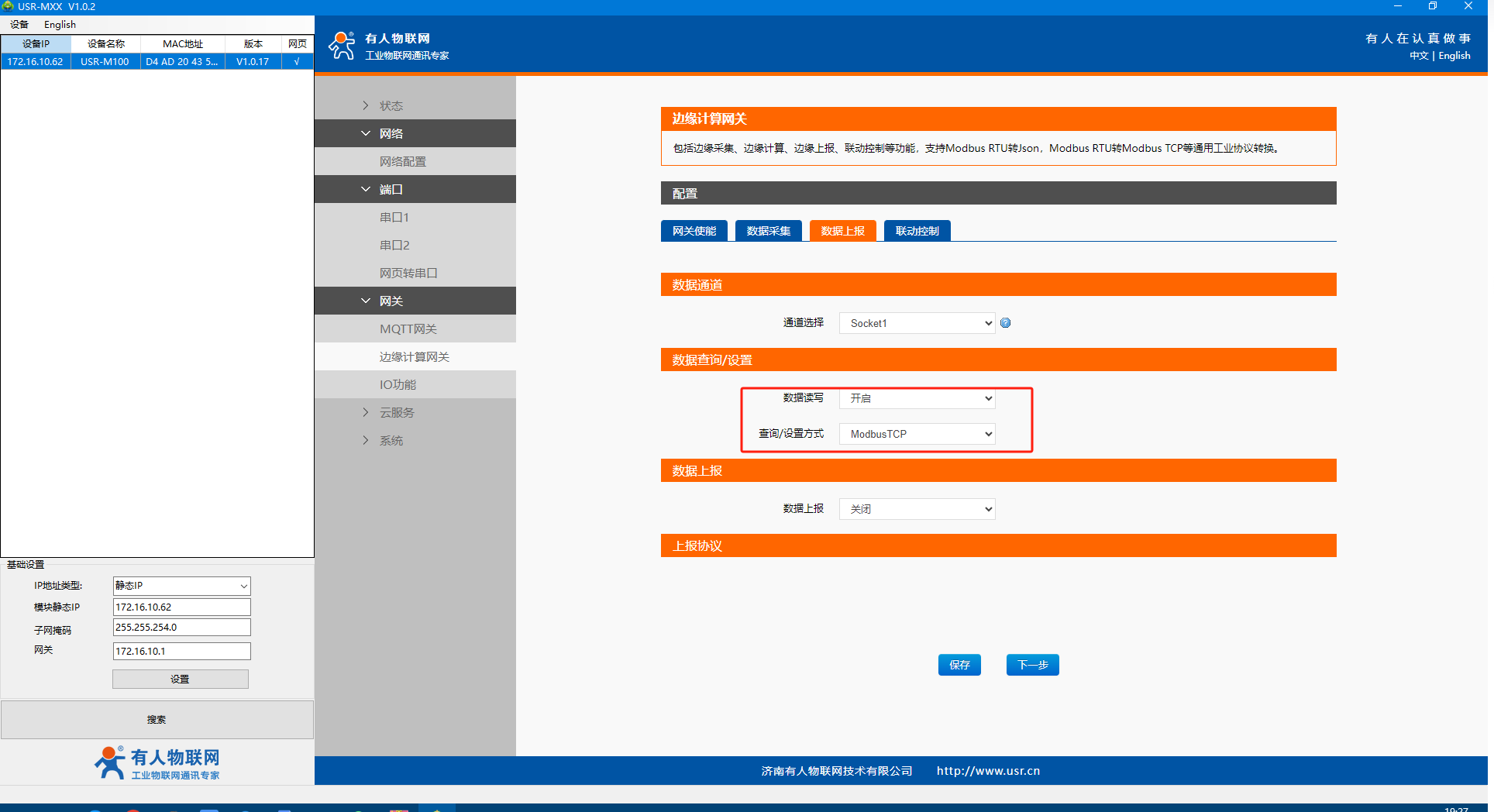

繼續配置,在數據上報——開啟數據讀寫,查詢方式選擇modbus tcp,數據通道選擇socket(tcp)或者mqtt通道,測試用的tcp服務器

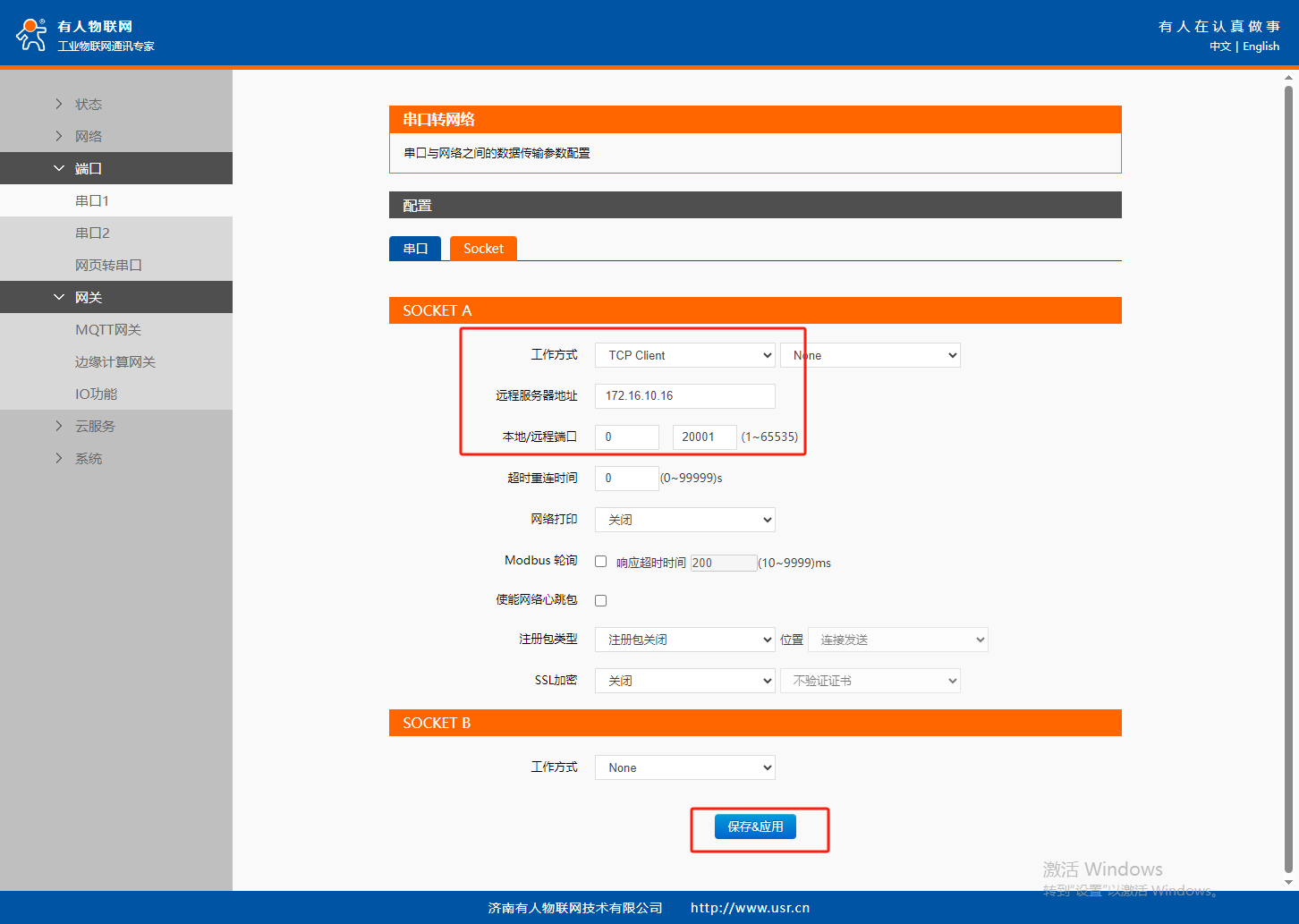

串口1的socket工作方式選擇為tcp client。連接服務器的ip和端口,保存重啟參數生效

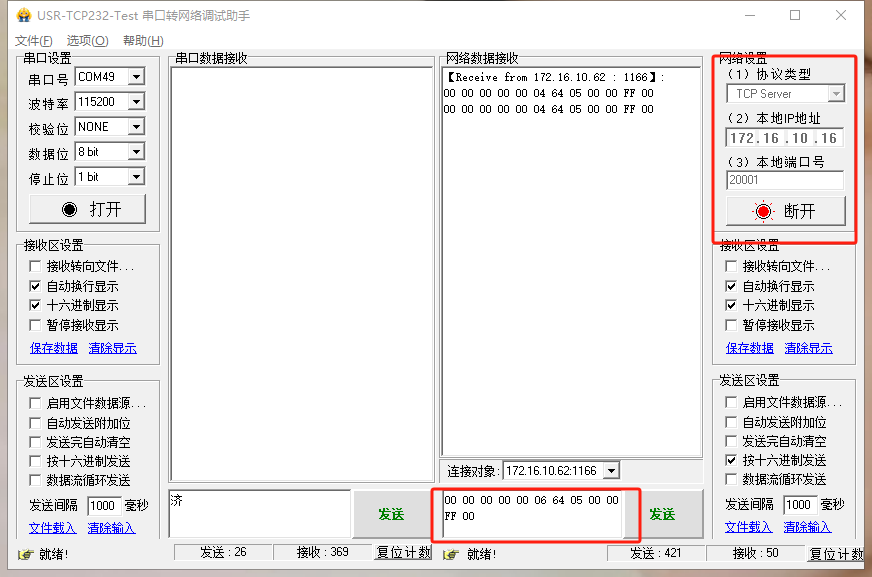

用串口調試助手做tcp server,設置一個本地端口被M100連接,然后發送modbus tcp的控制指令,去控制設備do動作(測試指令是do1)

備注:modbus tcp和modbus rtu指令的區別:Modbus TCP 協議則是在 Modbus RTU 協議上加一個 MBAP 報文頭,去掉校驗,這個 MBAP 報文頭共七個字節長度,除了第五、六個字節外,其余的基本上都是不變(如,modbus rtu數據是: 64 05 00 00 FF 00 85 CF ,modbus tcp數據是:00 00 00 00 00 06 64 05 00 00 FF 00)

DO的控制指令可以看一下說明書第17頁:http://www.ggxxsw.cn/Download/1202.html

撰寫人:lihuiying
