一、資料下載
1、DR15X說明書：http://www.ggxxsw.cn/Download/1051.html
2、DR15X規格書：http://www.ggxxsw.cn/Download/1052.html
3、DR15X調試軟件：http://www.ggxxsw.cn/Download/1050.html
4、串口調試助手：http://www.ggxxsw.cn/Download/27.html
5、虛擬串口下載鏈接：http://www.ggxxsw.cn/Download/924.html
二、準備工作
1、USR-DR154產品 數量1個
2、電源適配器 12V 數量1個
3、485轉USB調試線 數量1根
4、電腦 數量1臺
5、645-2007電表一臺
三、連接框圖
645電表——DR154——有人云平臺
四、設備硬件掃碼上云
DR154外殼正面貼有設備專屬二維碼，手機微信掃描該二維碼即可跳轉有人云手機端微信小程序登錄添加網關設備。有人云手機端微信小程序介紹可以參考說明：http://cloud.usr.cn/document/334.htm

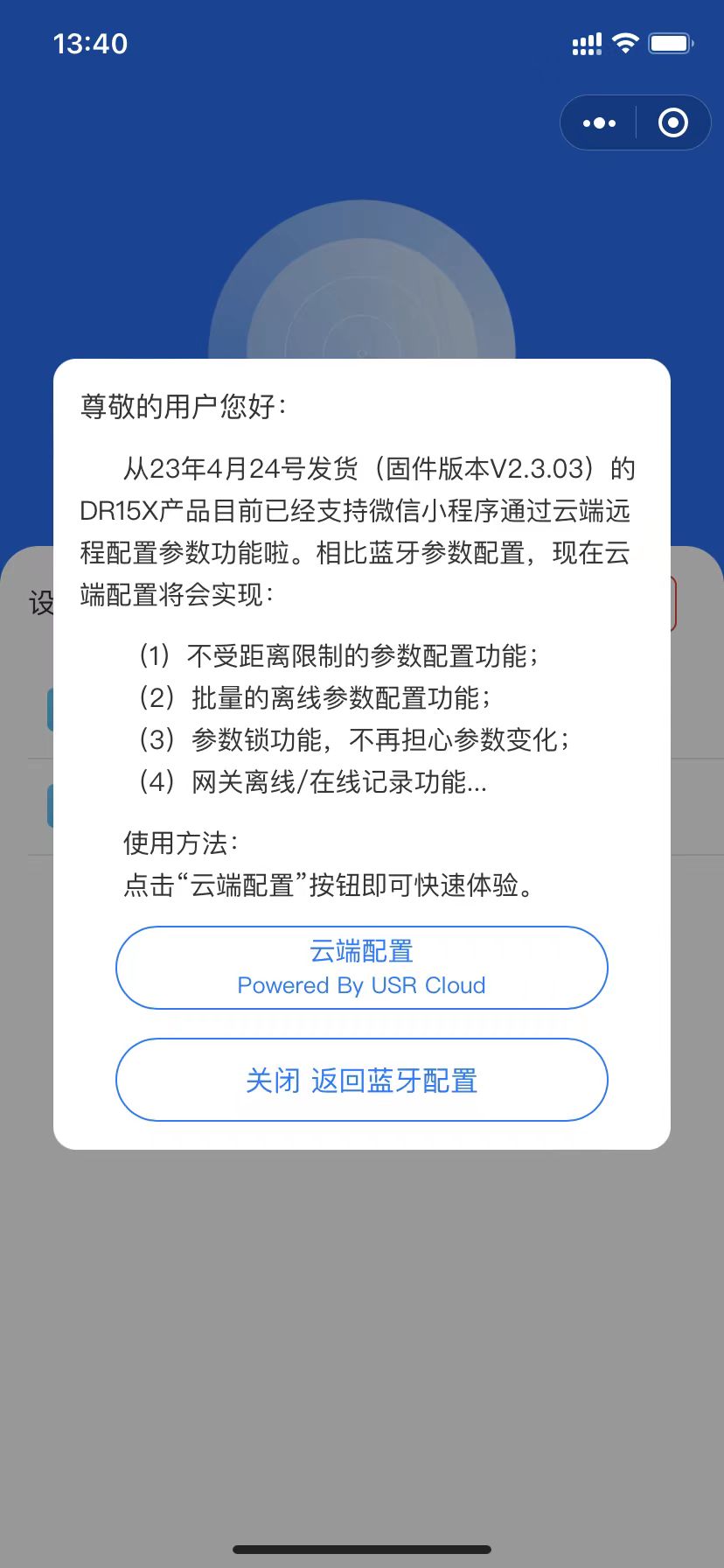

目前設備有兩種設置方式
1.云端配置（推薦使用）
2.藍牙配置：可以參考：http://www.ggxxsw.cn/Faq/1572.html
云端配置方式：
1.微信注冊登錄 如果未曾注冊過有人通行證，可以直接勾選“我已閱讀并同意《用戶協議》”并點擊“微信手機號快捷登錄”，彈窗同意小程序獲取 手機號權限之后，若當前手機號未注冊有人通行證，則將為您直接注冊有人云賬號。注冊登錄成功之后即可配置網關添加

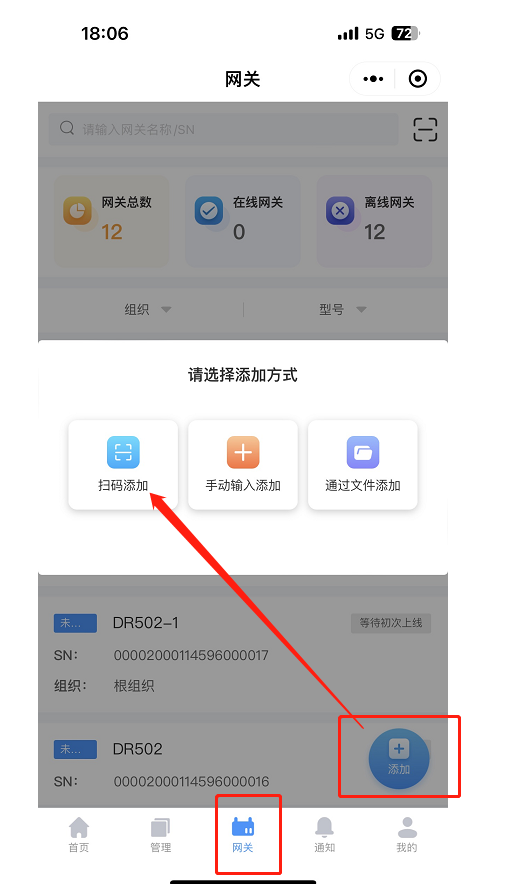

2、進入到掃碼添加界面，掃描設備正面標簽二維碼---會自動顯示設備的SN以及MAC信息，網關名稱可以自定義，選擇設備組織，并且開啟數據透傳功能。
2.賬號密碼登錄
如果不想使用微信快捷登錄，也可以點擊“注冊/登錄”，掃碼跳轉后直接輸入用戶名密碼登錄后即可配置網關添加（如果微信小程序已經登錄賬號，掃碼后會直接跳轉至設備添加頁面）。注意不要開啟有人云透傳，然后給設備斷電重新上電，可以看到設備在線
五、有人云參數配置

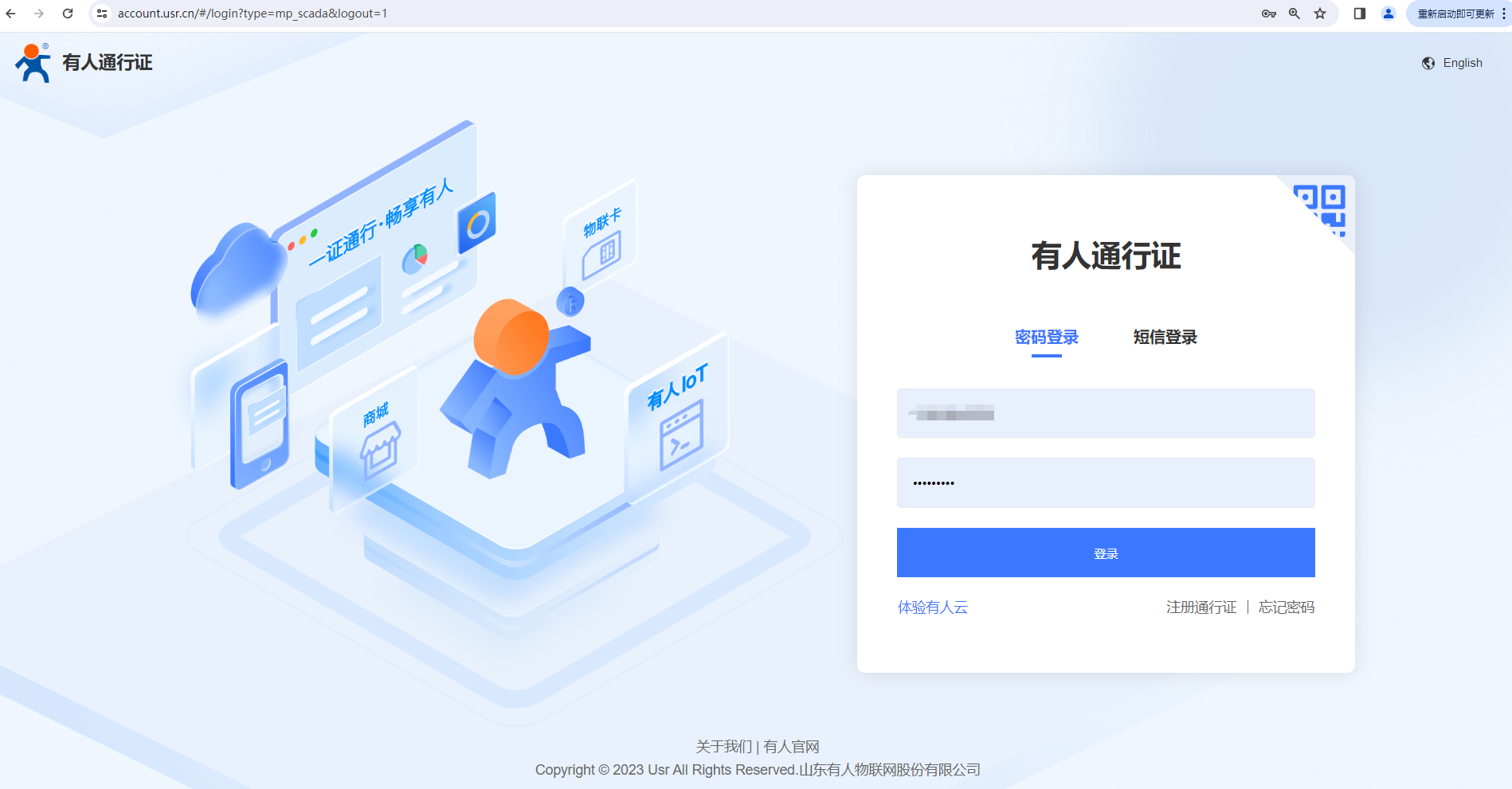

1、登錄有人云，如果沒有賬號先申請通行證，目前只能通過手機號來注冊通行證賬戶
2、云平臺網關管理

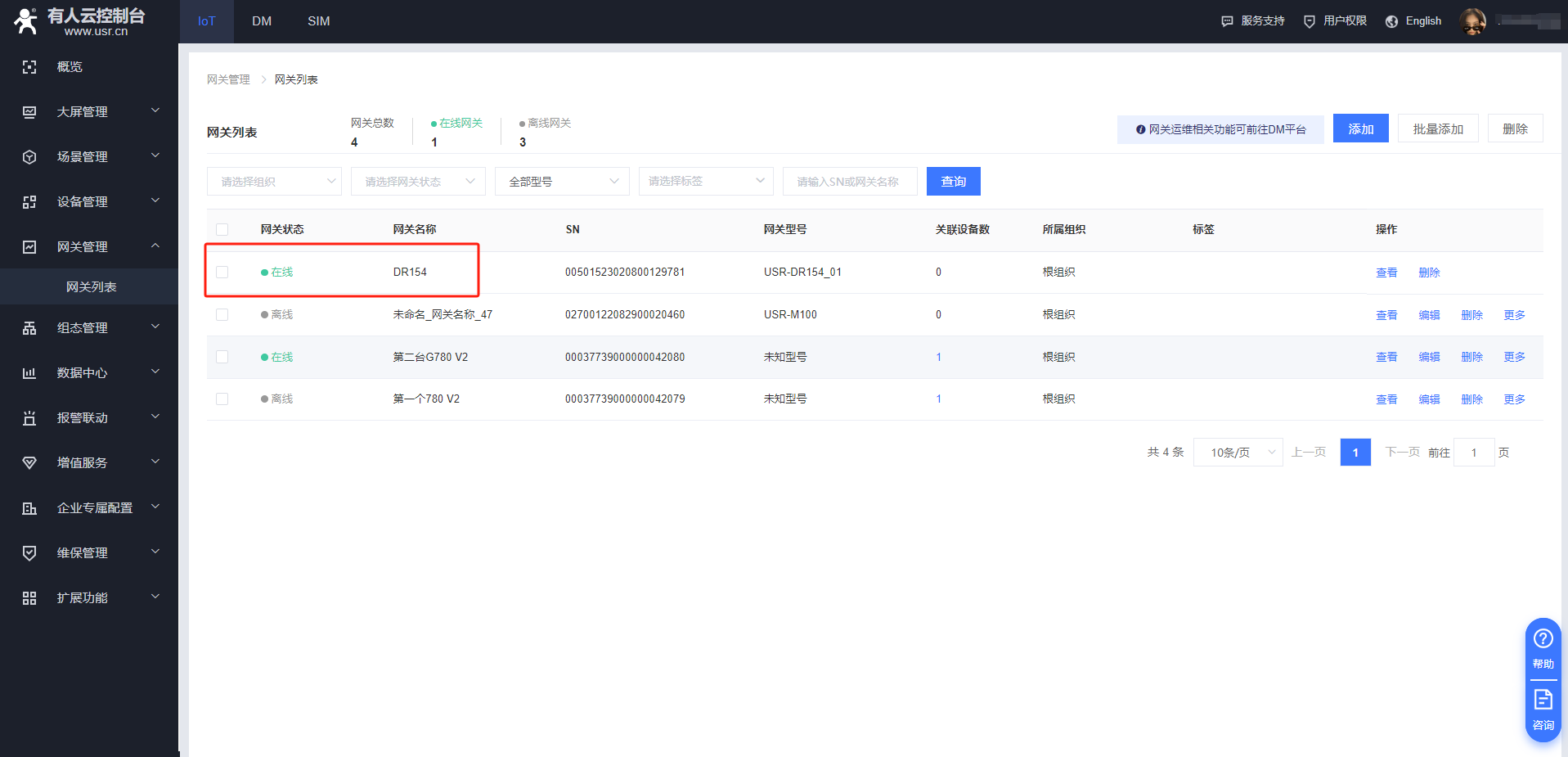

在網關管理---網關列表可以看到我們掃碼添加的154設備，如果設備目前處于離線狀態，可以檢查一下設備自身是否可以正常聯網。在設備正常聯網狀態下可以重啟下設備，可以看到設備的在線信息。

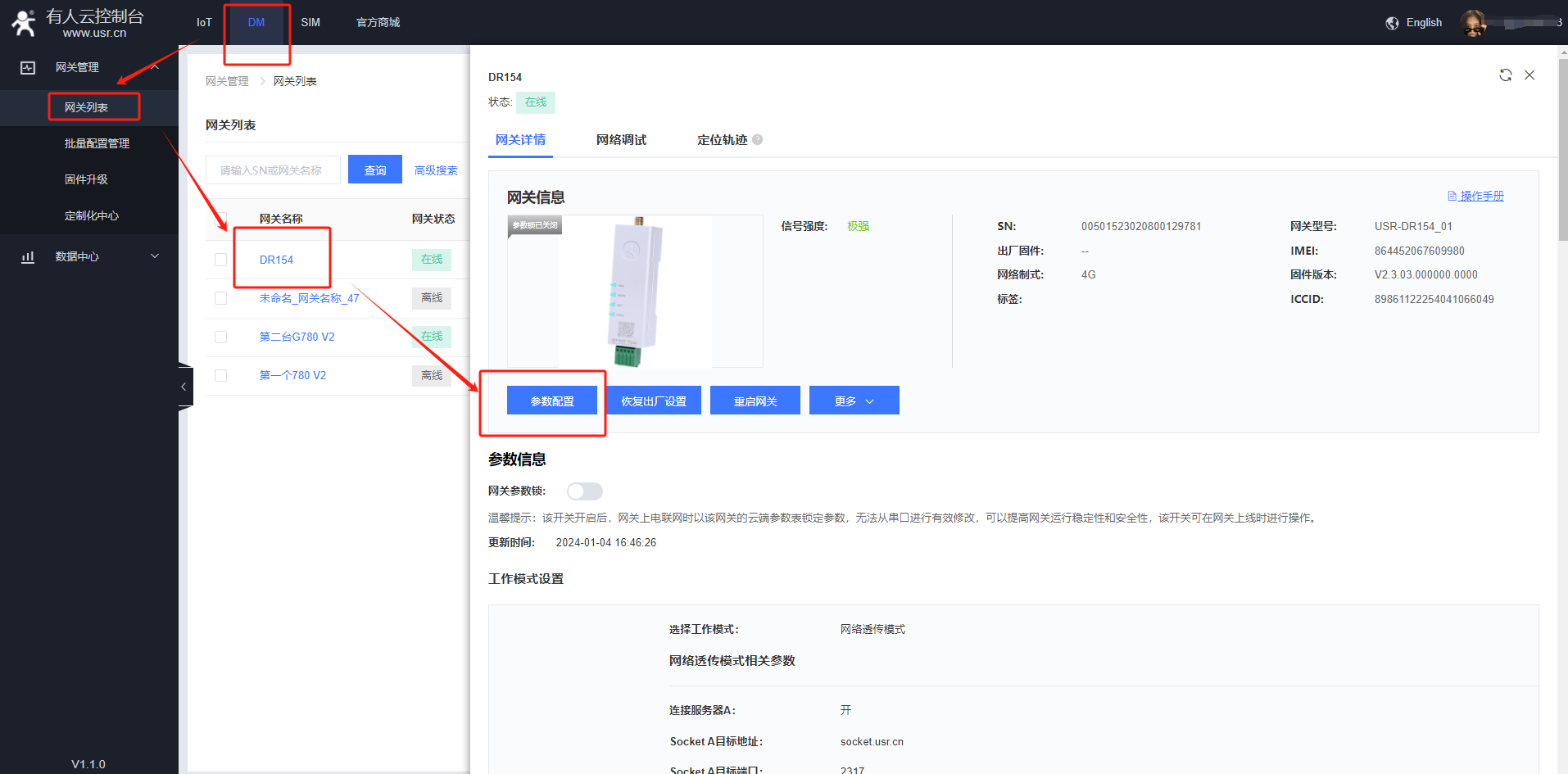

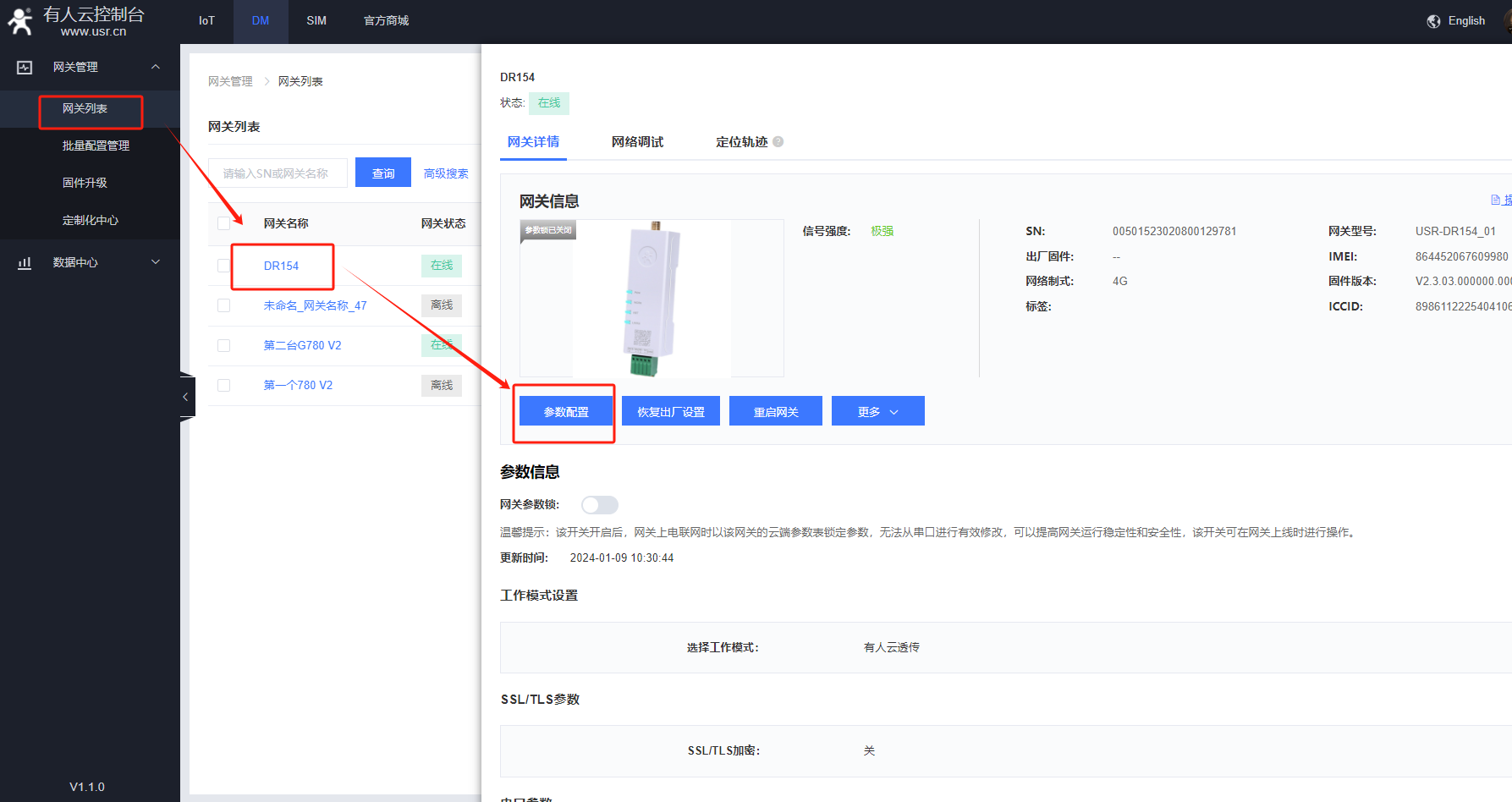

3.在DM平臺——網關列表——找到添加的154——參數配置，修改串口參數和要接的電表一致。

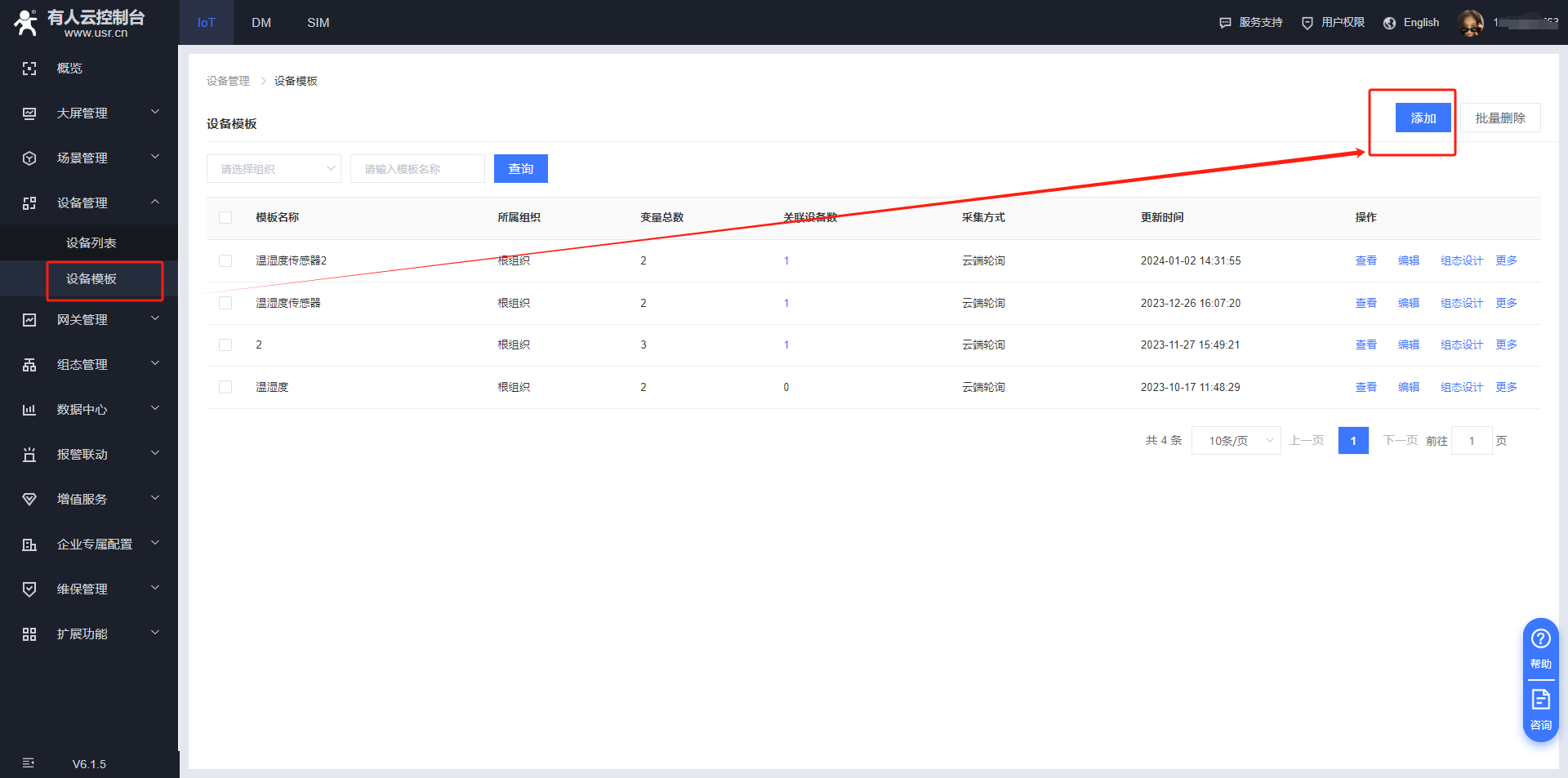

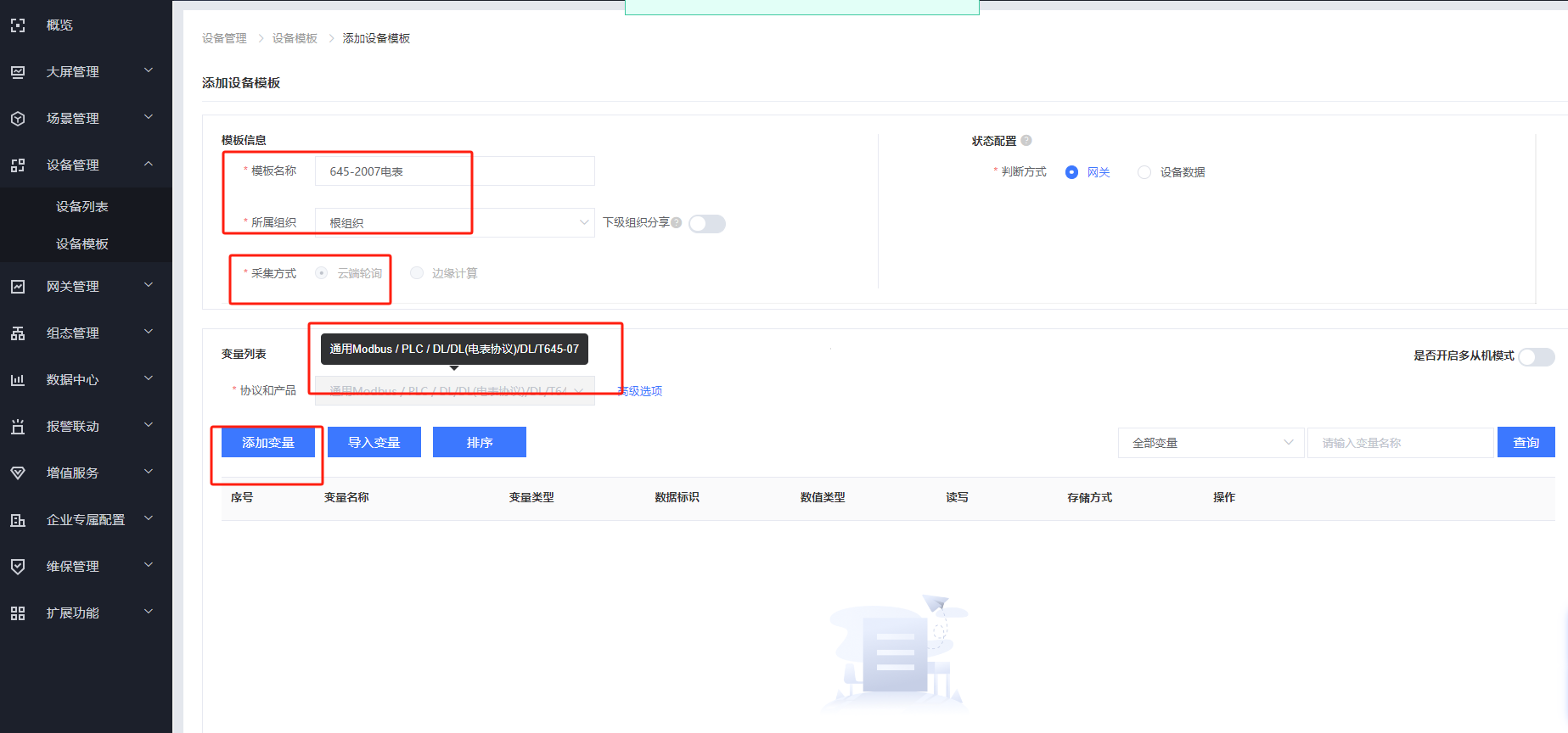

4.設備管理——設備模板，添加采集的電表模板，協議選擇645-07協議，采集方式選擇：云端輪詢 模板名稱和組織可以自定義

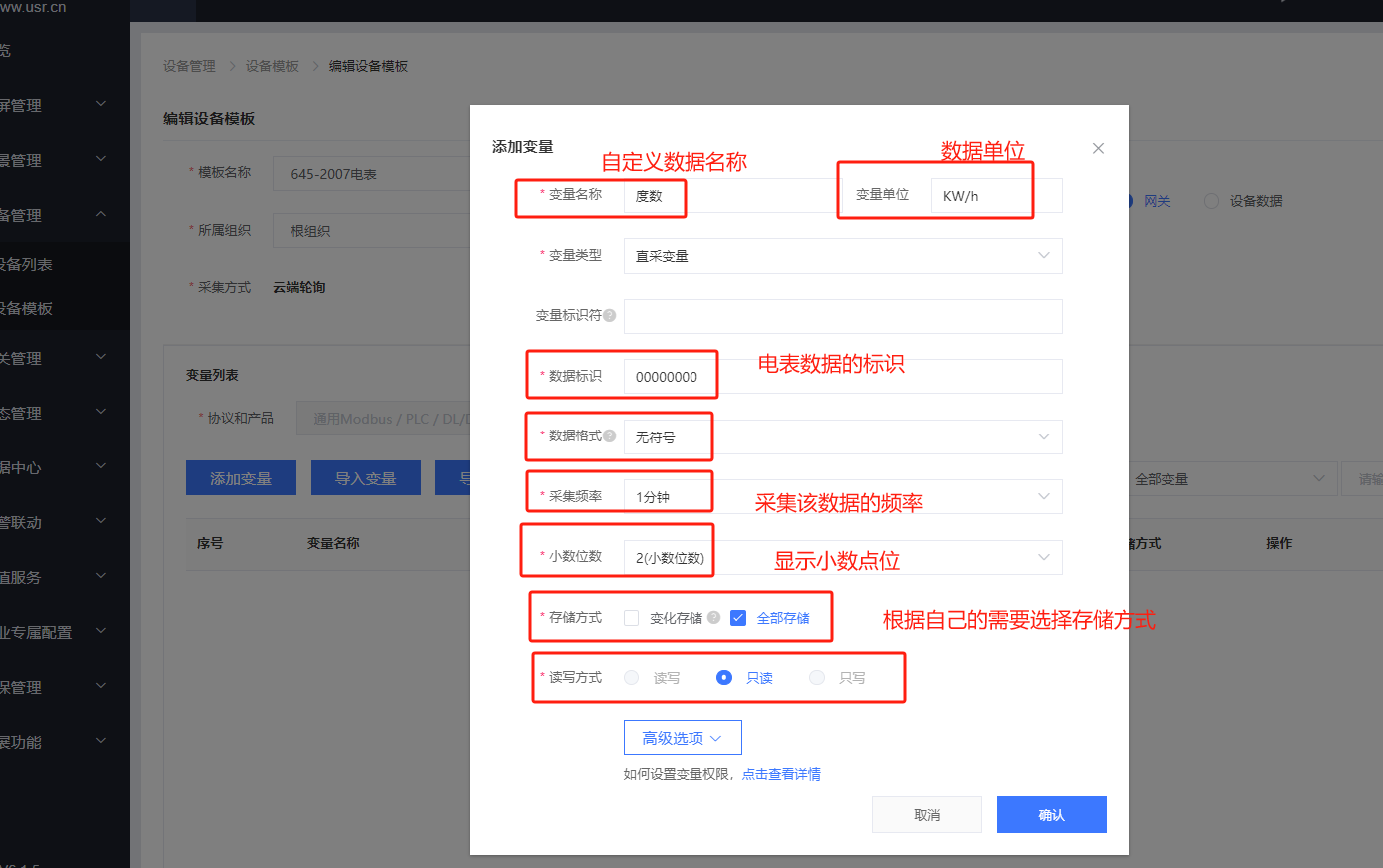

5.點擊添加變量——本次案例展示讀取電表度數的變量配置：
變量名稱：“度數”，單位：KW/h。
變量標識符不用填。
數據標識：00000000
采集頻率：1分鐘
數據格式：無符號
小數點位數：2
存儲方式：全部存儲
讀寫方式：只讀

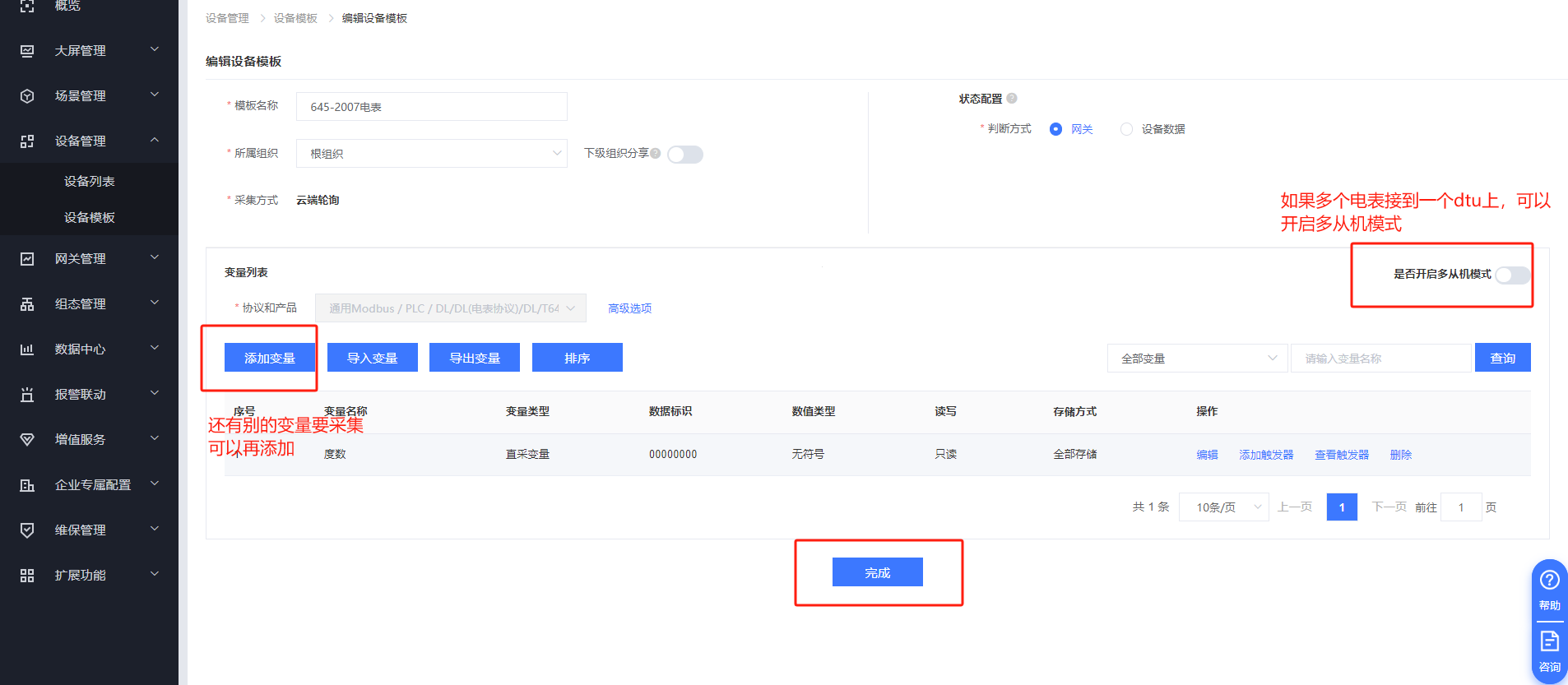

6.點擊確定生效（若還需采集該電表的其他數值，可繼續點擊添加變量。也可后期自行在瀏覽器左側 設備管理 - 變量模板 中選擇該模板進行編輯添加變量，如果多個電表接到同一個dtu上，也可以開啟多從機），云設備添加成功。

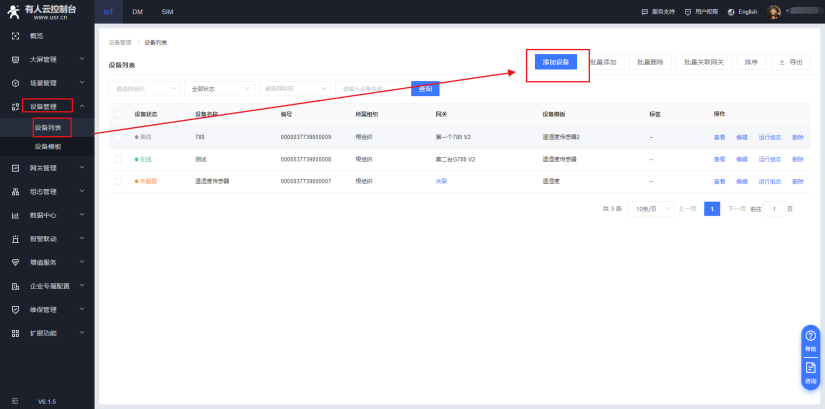

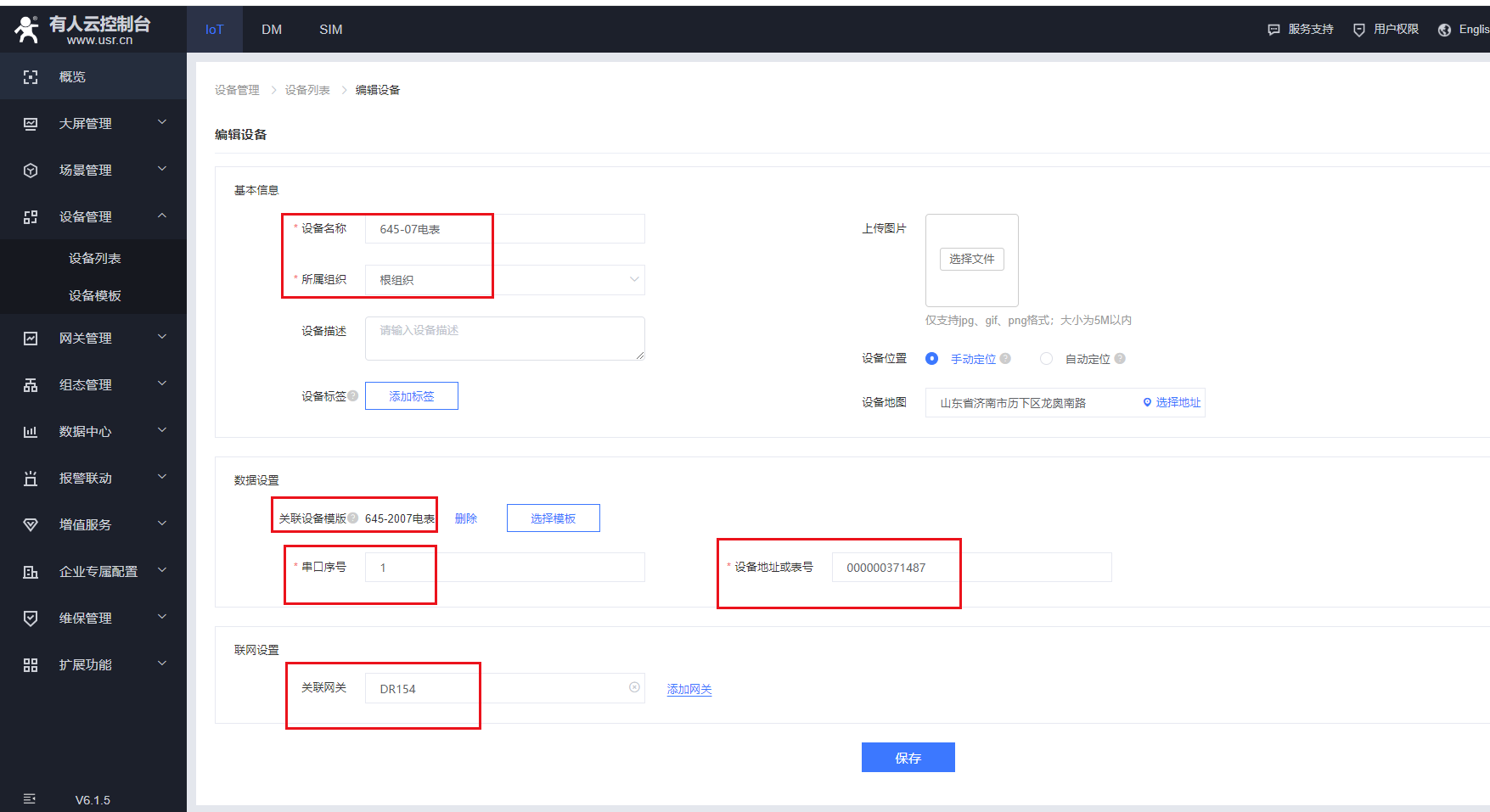

7.在設備管理—設備列表——添加設備
設備名稱：（自定義）645-07電表
所屬組織：（和添加的網關組織一樣）根組織
關聯設備模板：選擇已有模板，關聯剛剛添加的645-2007電表
串口序號:1（此處為我司聯網設備的串口序號，默認為1就可以）
設備地址或標號：000000371487（測試電表表號為000371487，不足12位的，前面補0，若電表號位數超了12位，取后12位輸入）
保存生效。

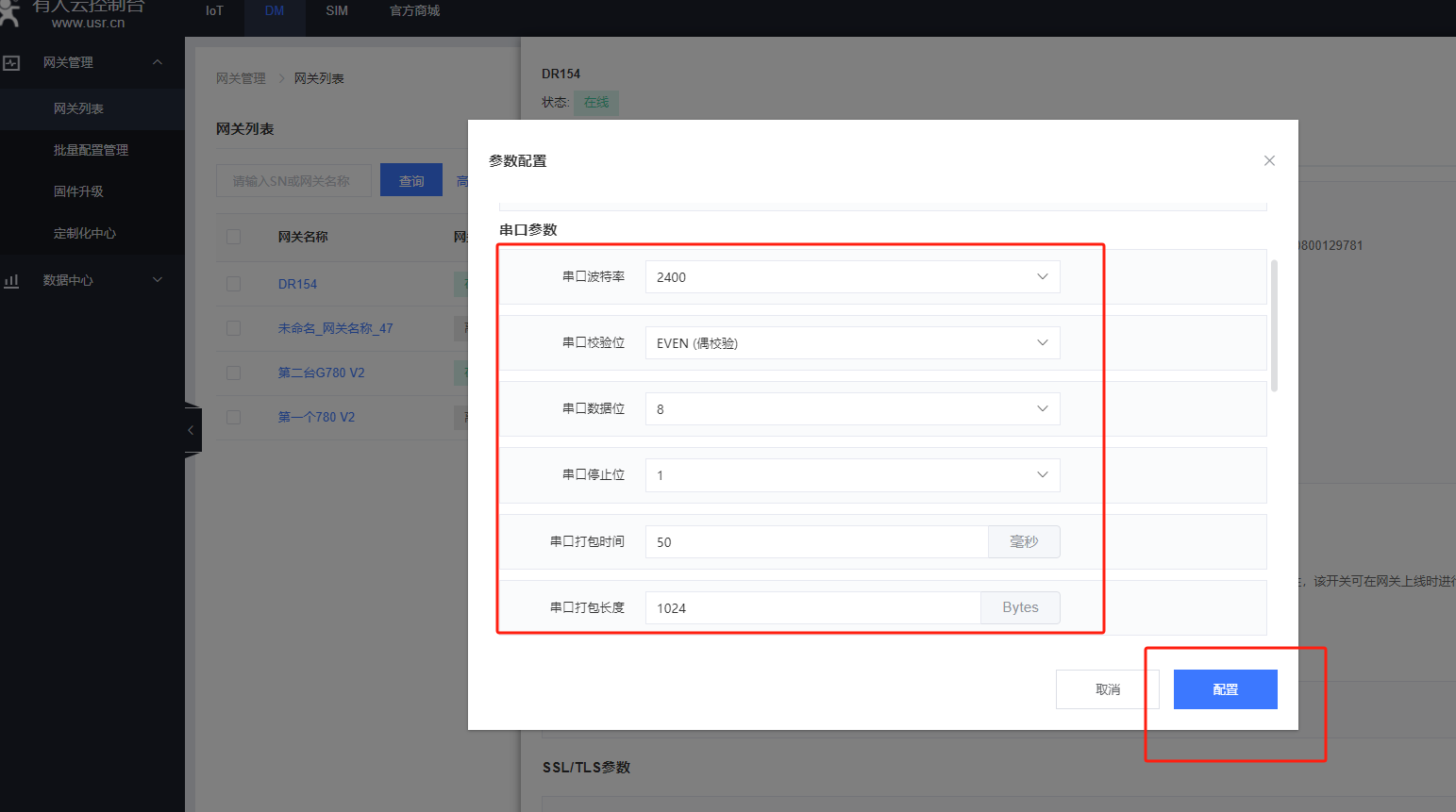

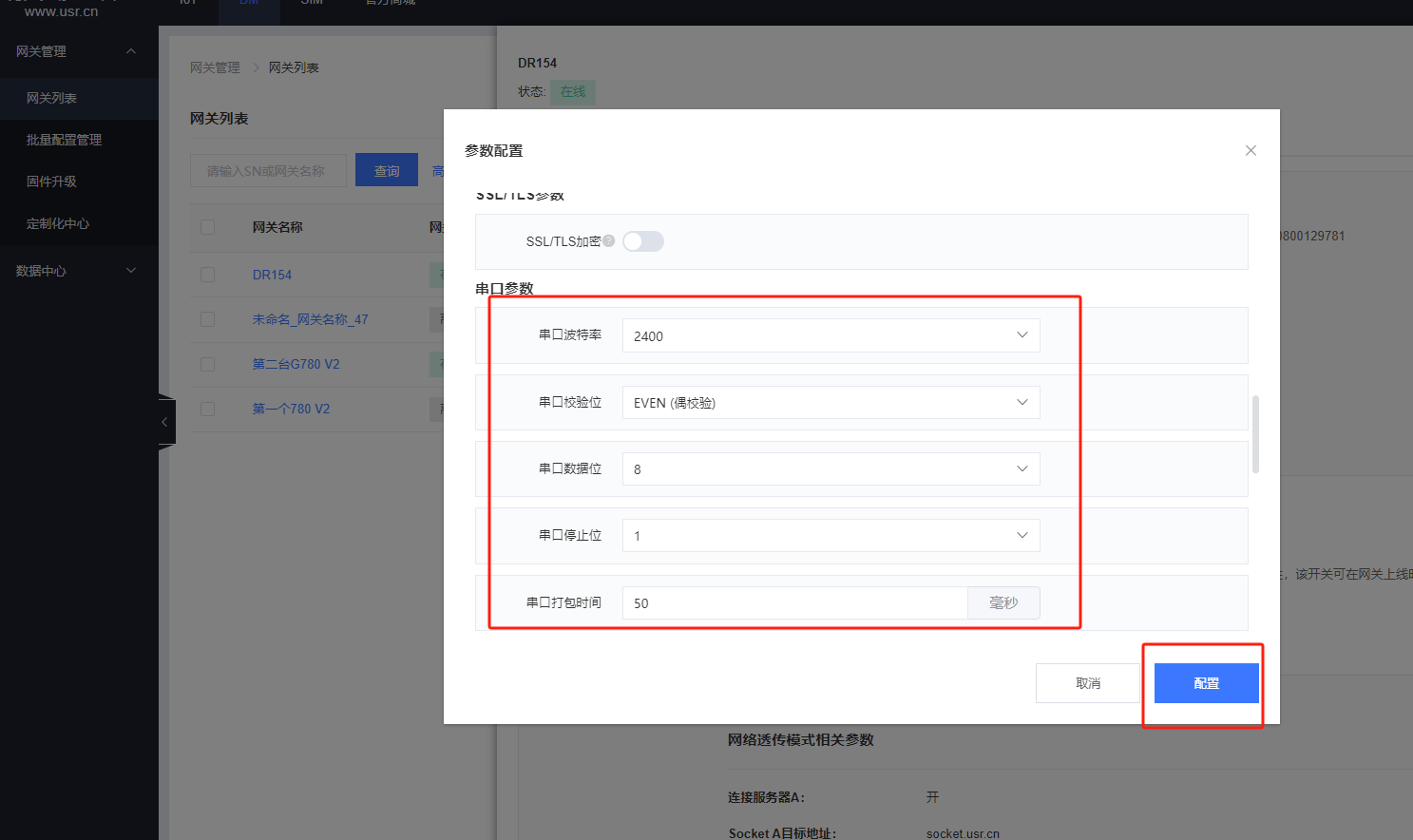

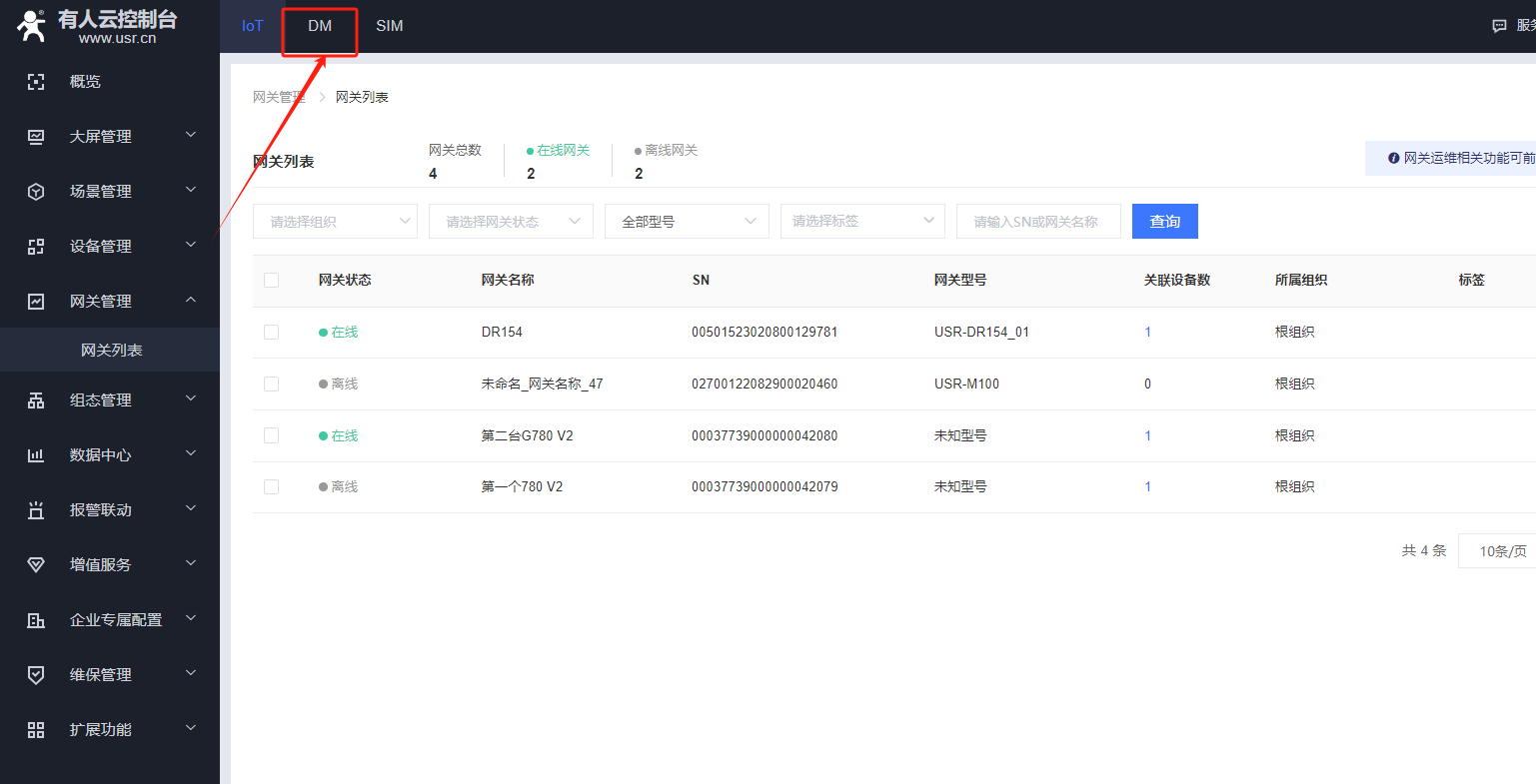

8.跳轉到DM平臺，配置DR154的串口參數改成和要接的電表一致，電表串口波特率、校驗、數據位、停止位是：2400，even，8,1，設置完點配置。

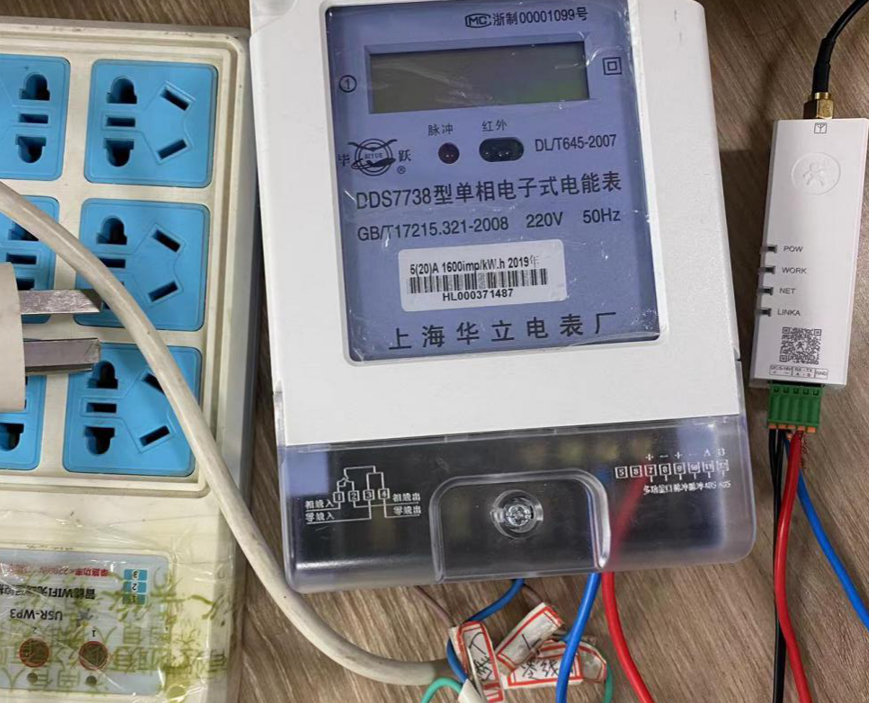

8.將DR154斷電，把DR154的485串口與電表的485串口接起來，A接A,B接B。接完DR154與電表上電

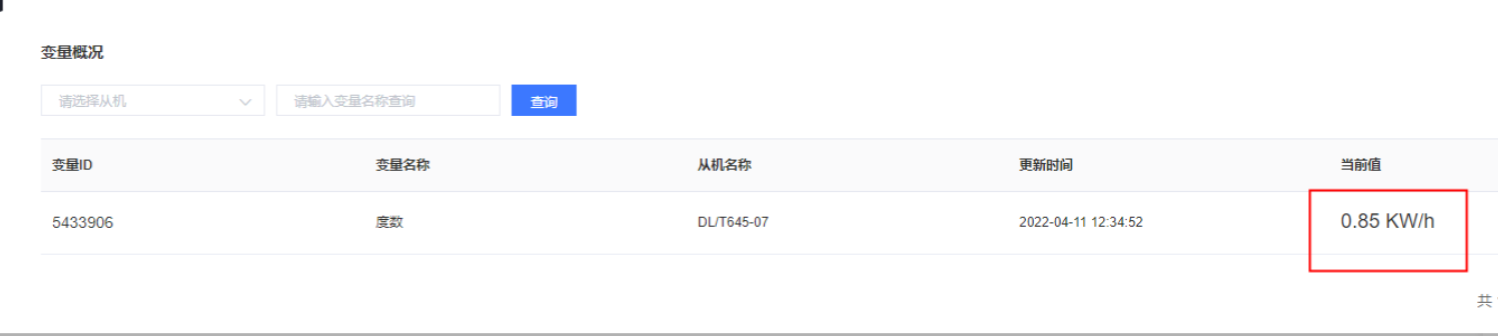

9.在iot平臺，設備列表里可以看到采集到的電表數據
撰寫人：李慧穎
