一、 資料下載：
USR-S100 4G光伏數據棒通用說明書：http://www.ggxxsw.cn/Download/1367.html
USR-S100 4G光伏數據棒設置軟件：請聯系技術支持
二、硬件連接：
1、所需物品：
USR-S100 4G數據棒 1個
S100接口轉接板 1個
12V電源適配器1個
USB-RS485串口線 1條（配置USR-S100參數）
筆記本電腦 1臺
三、準備工作：
USR-S100安裝轉接板，轉接板供電，接485-usb接電腦。

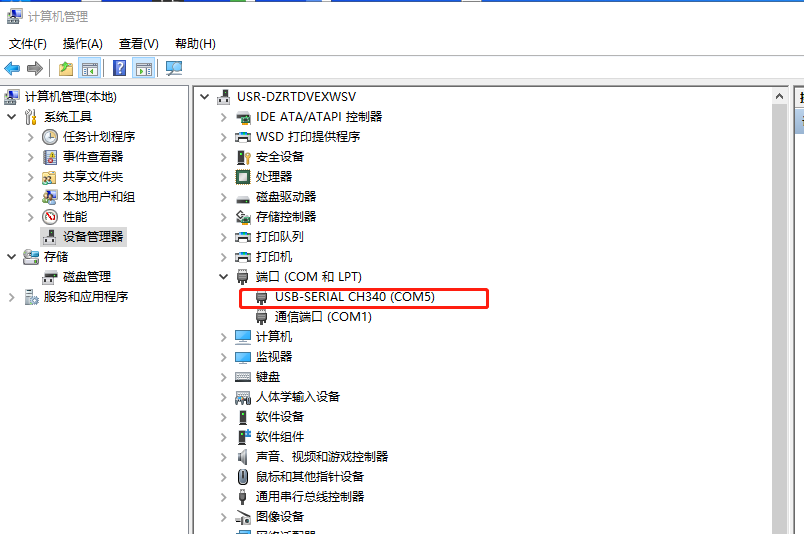

電腦鼠標點擊計算器管理，右擊，點開設備管理器，點擊端口，查看接S100鏈接RS485-USB串口線的COM口號。
四、參數配置：

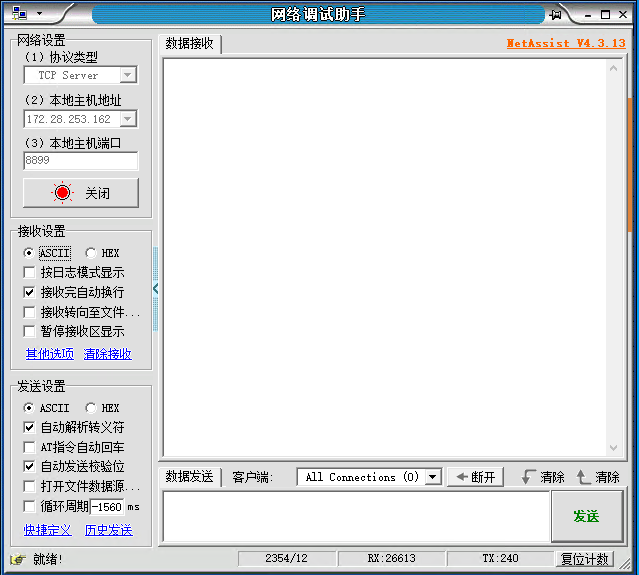

1.登錄公網服務器開啟tcp server服務，自定義端口：8989，測試服務器下發modbus tcp采集數據。

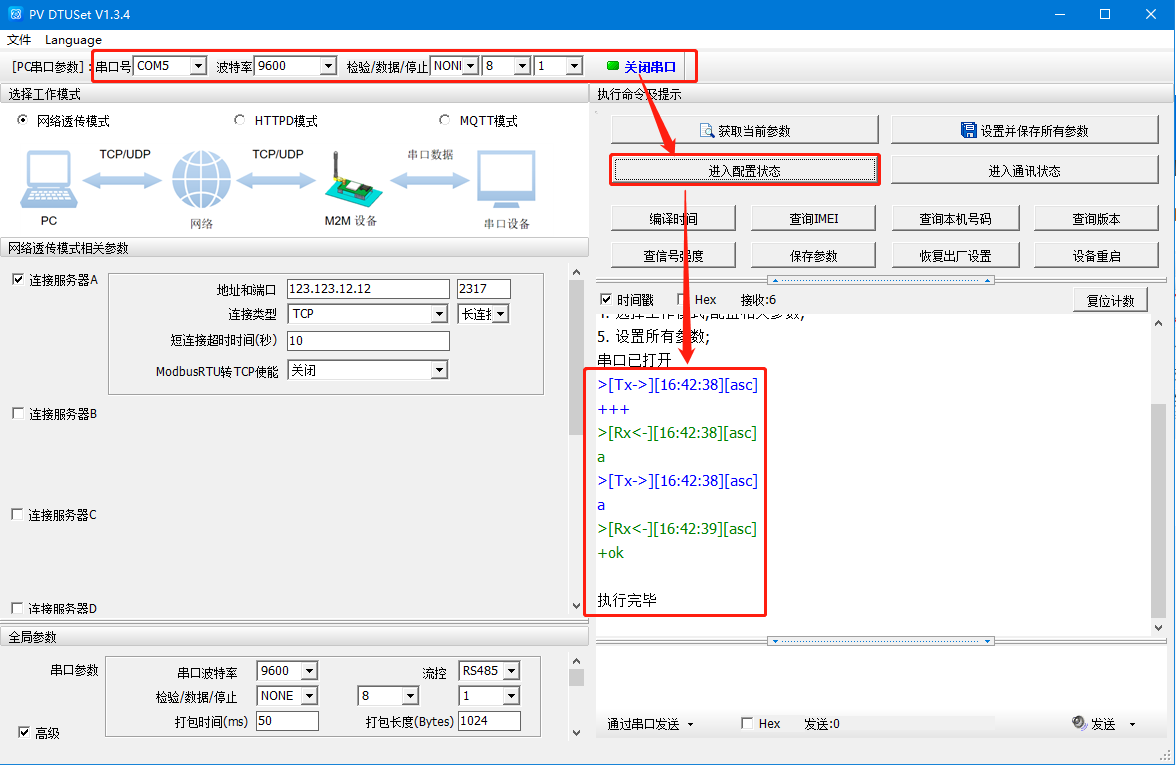

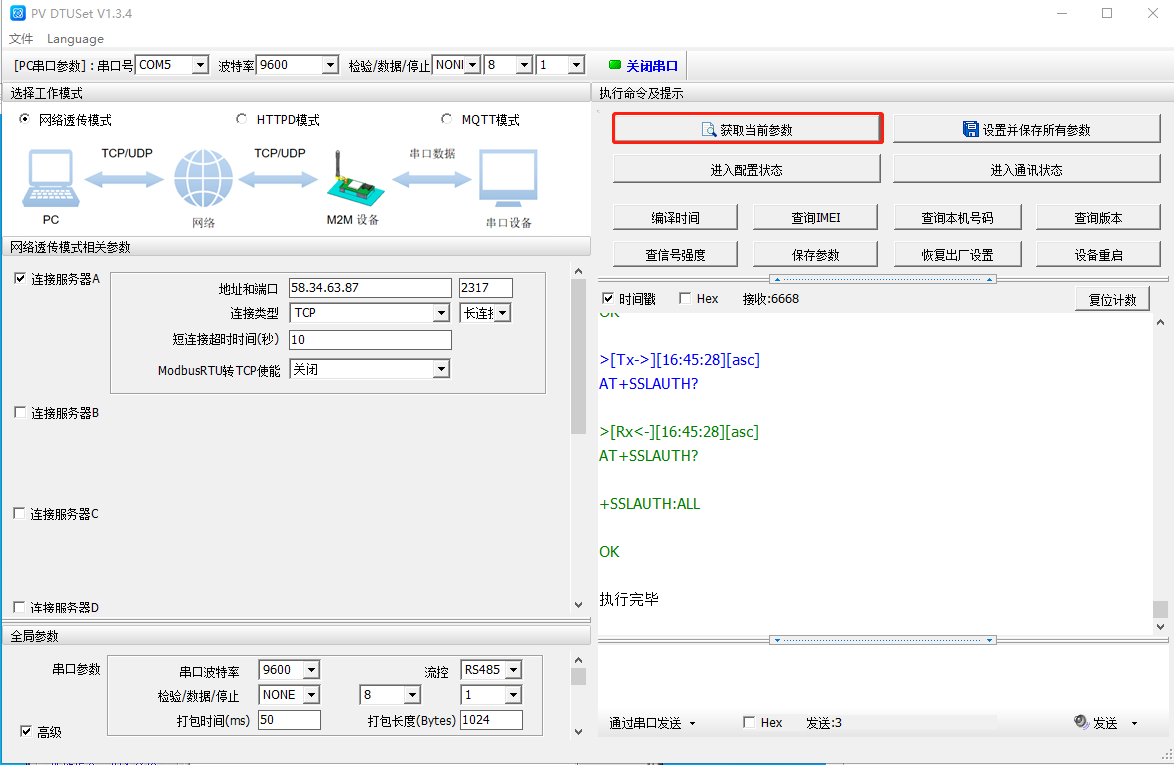

2.電腦打開S100數據棒設置軟件，按照出廠默認的波特率（9600,N,8,1）打開電腦識別的COM口，點擊進入配置狀態，返回ok后，可以點擊獲取當前參數查看設備但前默認配置的參數。

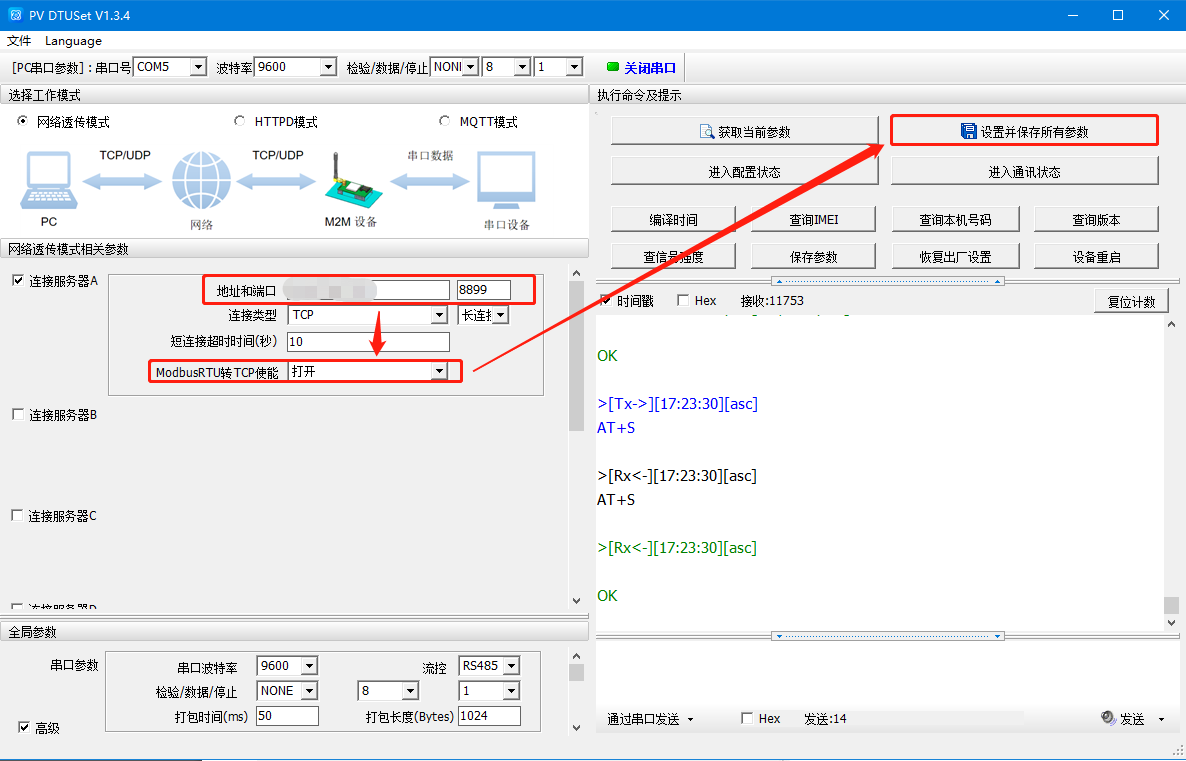

3.配置USR-S100連接遠程TCP服務器，將遠程服務器A參數修改為要連接服務器的IP和端口號，開啟modbus RTU轉modbus tcp使能功能，點擊設置并保存所有參數

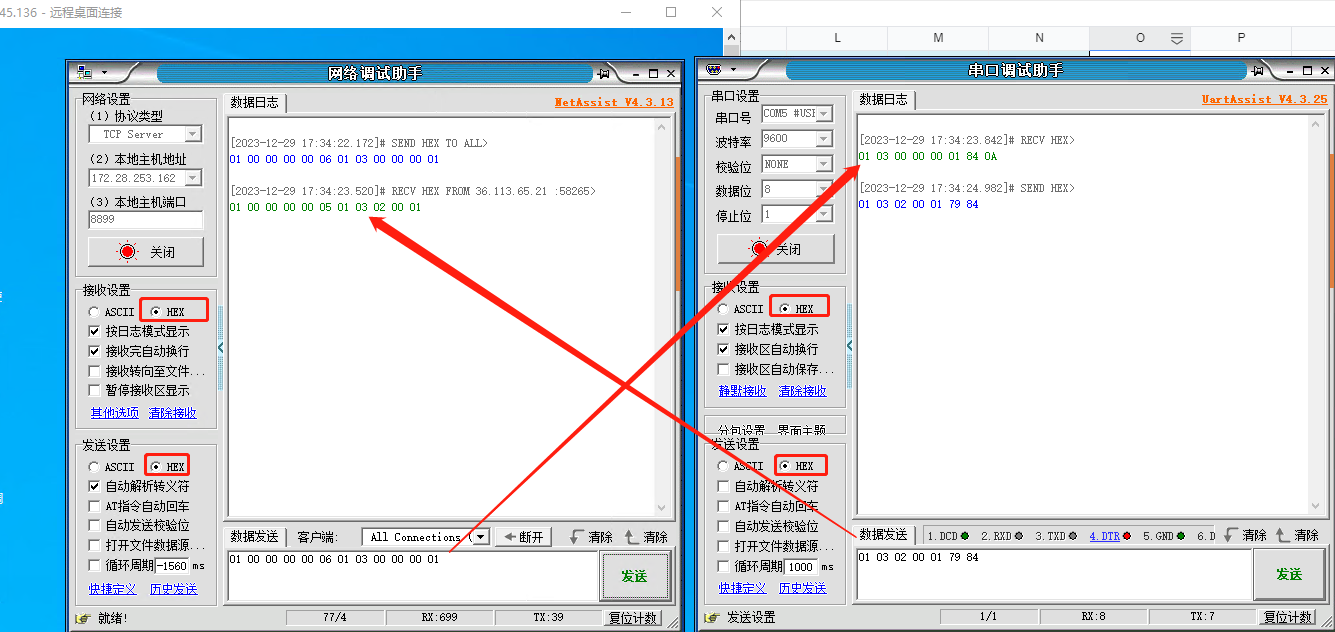

4.服務器下發modbus tcp 報文， 串口會輸出對應轉義后的modbus rtu報文， 串口發送modbus rtu數據，服務器接收對應的modbus tcp報文。

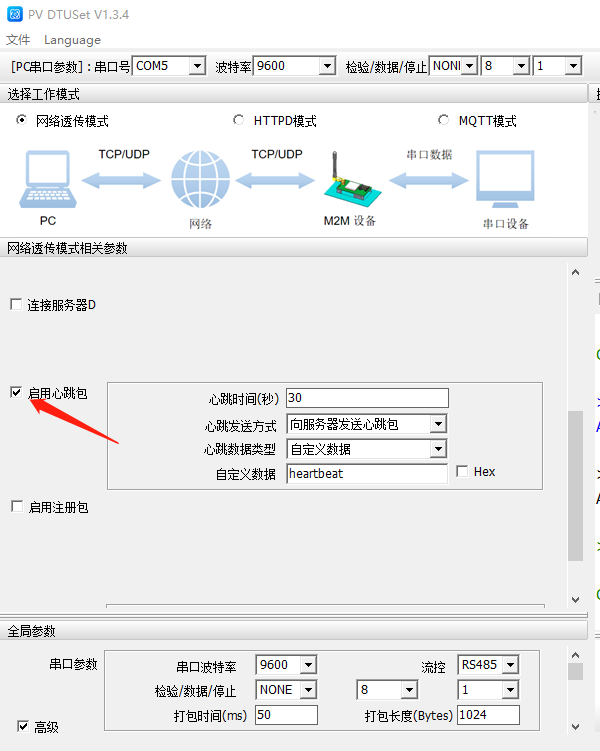

注意：設備默認是開啟心跳包功能的，若是不需要心跳包，可以配置不啟用心跳功能。
撰寫人：孫緒輝
