USR-FQ610 串口廣播模式測試案例
一、 資料下載：
1、USR-FQ610 說明書：http://www.ggxxsw.cn/Download/1370.html
2、USR-FQ610設置軟件：http://www.ggxxsw.cn/Download/1372.html
二、硬件連接：
1、 所需物品：
USR-FQ610 產品 2臺
USR-RS232串口線 2條

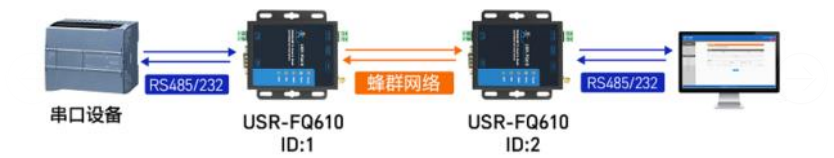

2、 硬件連接：
為方便測試，兩臺USR-FQ610串口均接電腦進行測試。
USR-FQ610各自安裝射頻天線。
將USR-FQ610的232串口接USB-RS232串口線到電腦USB口，接電源上電。

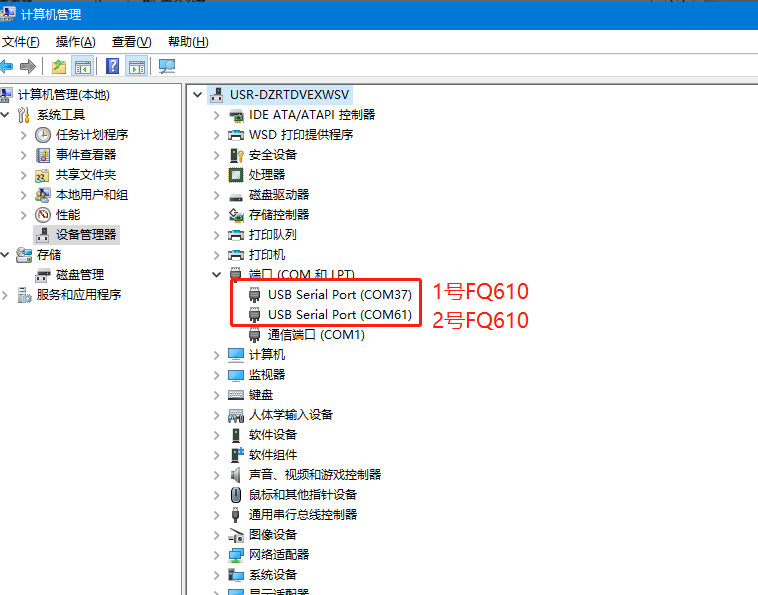

注意：電腦設備管理器中可以看到USB COM端口出現，電腦接usb串口后沒有出現COM端口，極大可能是電腦沒有該USB轉串口的驅動，可自行下載驅動精靈更新串口驅動。
三、數據測試：

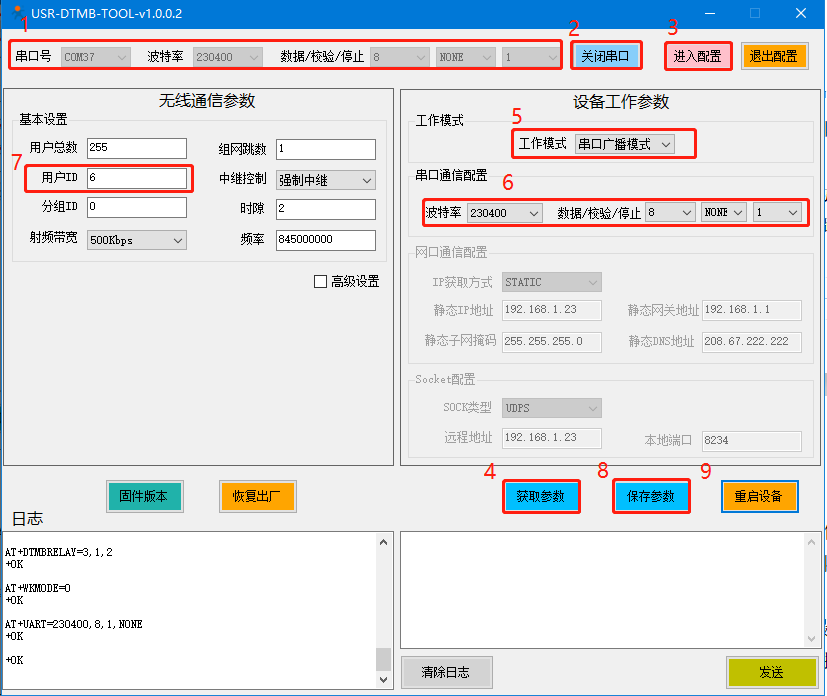

1、1號FQ610參數設置
電腦打開USR-DTMB-TOOL設置軟件
A. 選擇對應的1號FQ610串口線COM口號，默認串口參數為波特率：230400、校驗位：none、數據位：8、停止位：1。
B. 點擊打開串口
C. 點擊進入配置模式
D. 點擊獲取參數
E. 工作模式配置為“串口廣播模式”，串口通信配置為您實際要與FQ610C串口相連的串口終端設備的串口參數一致。
F. 用戶ID自定義設置，蜂群組內的各臺FQ610用戶ID不可一致，默認ID為6。
G. 點擊保存參數，點擊重啟設備，點擊關閉串口。

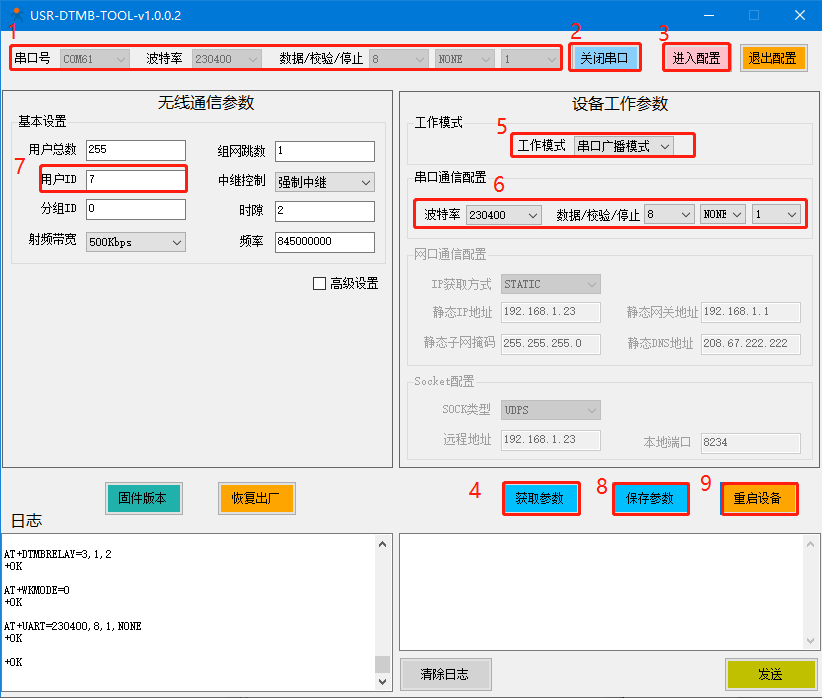

2、2號FQ610參數設置
A. 選擇對應的2號FQ610串口線COM口號，默認串口參數為波特率：230400、校驗位：none、數據位：8、停止位：1。
B. 點擊打開串口
C. 點擊進入配置模式
D. 點擊獲取參數
E. 工作模式配置為“串口廣播模式”，串口通信配置為您實際要與FQ610C串口相連的串口終端設備的串口參數一致。
F. 用戶ID自定義設置，蜂群組內的各臺FQ610用戶ID不可一致，本次設置為7。
G. 點擊保存參數，點擊重啟設備。
四、數據測試：

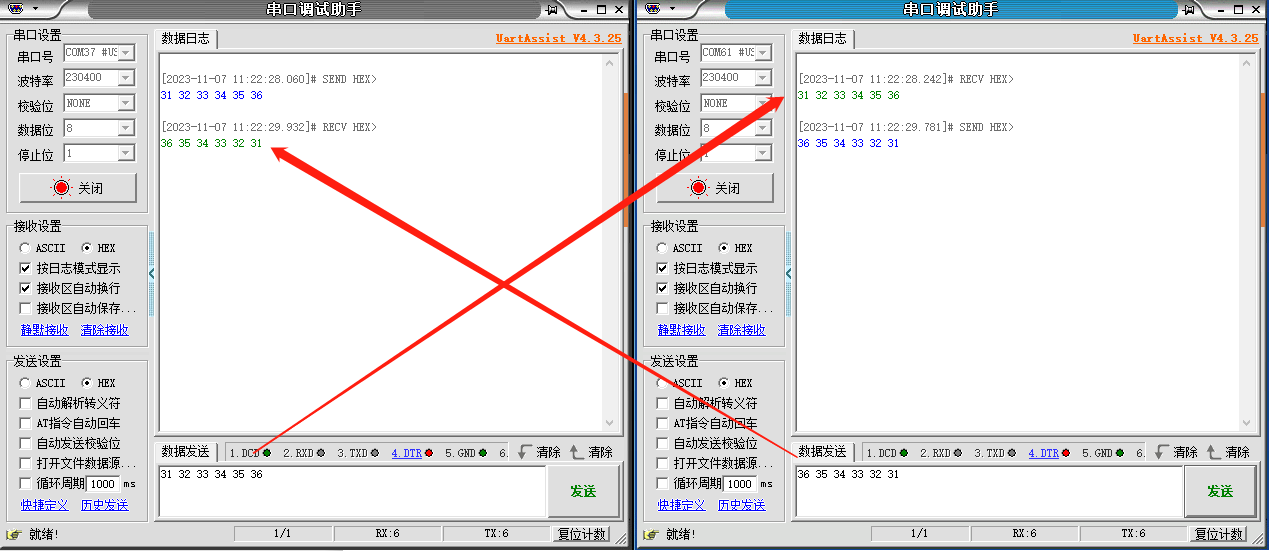

設備的兩串口分別用串口軟件打開可以測試數據相互透傳。
五、自主排障：
1、傳輸距離不理想
天線放置于金屬殼內部或地下室，信號會衰減，會導致信號距離近。存在過多直線通信障礙時，會衰減通信距離。大霧或雨天會影響信號傳輸，會導致通信丟包率高。靠近地面測試，效果不好，一般需高于地面 2 米。
2、不能正常透傳數據
設備進入配置模式后配置參數后沒有退出配置模式或重啟設備。設備的串口參數與終端設備的串口參數不一致。組號id配置不一致，僅有組號一致的設備才可以通信（組號0為廣播組號只要頻率一致就可以透傳通信）。
撰寫人：孫工
