一、資料下載
USR-TCP232-410s說明書:http://www.ggxxsw.cn/Download/1154.html
USR-TCP232-410s設置軟件:http://www.ggxxsw.cn/Download/383.htm
虛擬串口軟件:http://www.ggxxsw.cn/Download/31.html
二、準備工作
1、USR-TCP232-410s 數量1個
2、路由器 數量1個
3、485轉USB調試線 數量1個
4、電源適配器5V 數量1個

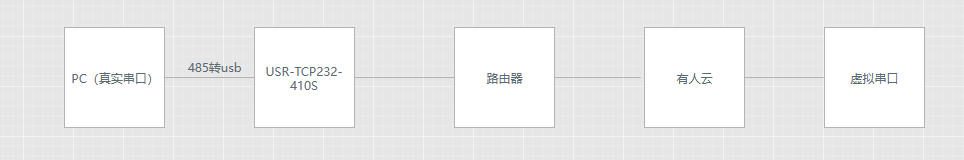

三、連接框圖
四、云端參數配置

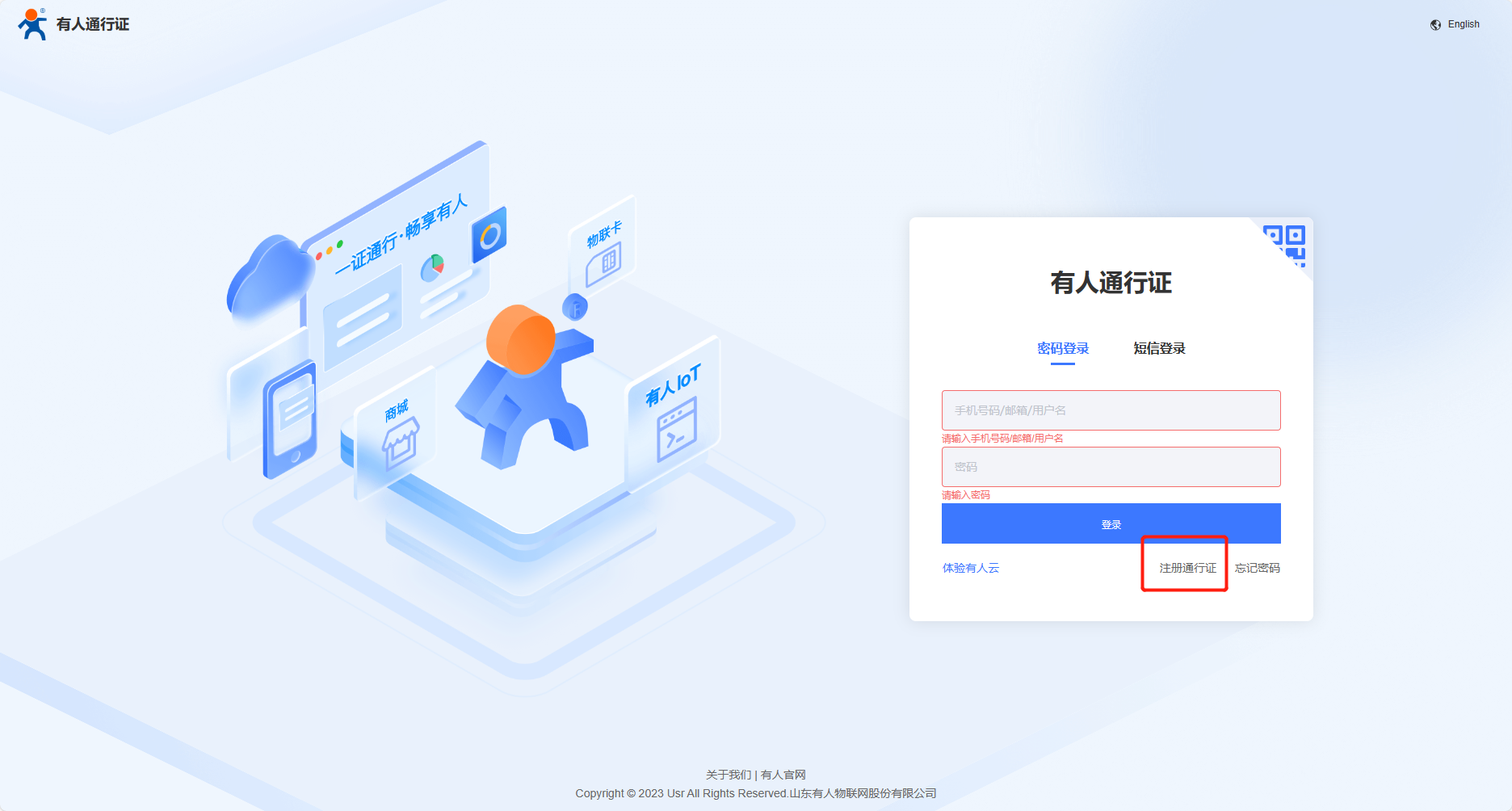

1、登錄有人云平臺:https://account.usr.cn/#/login_cps(如果沒有賬號先申請通行證)

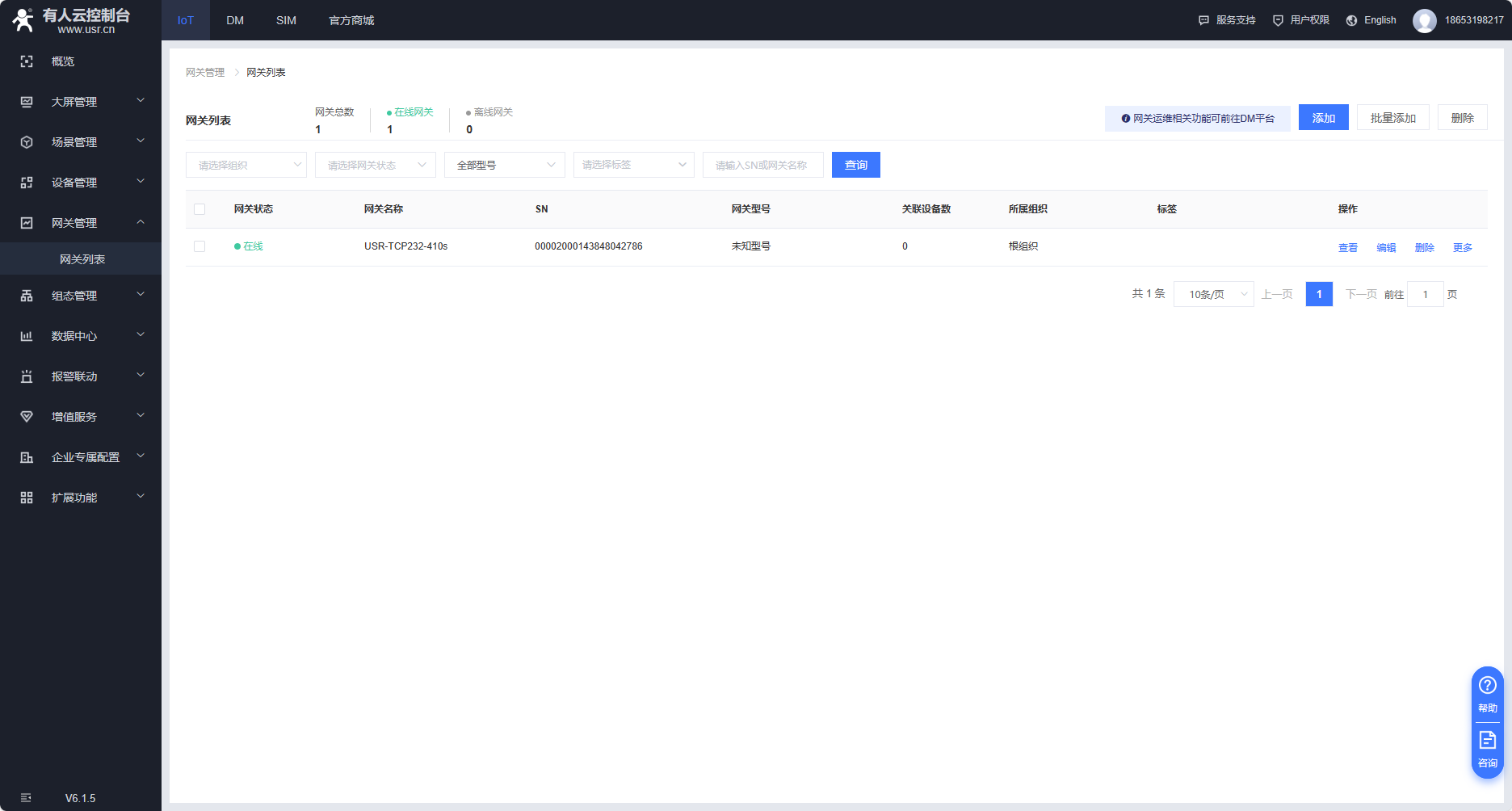

2、添加設備

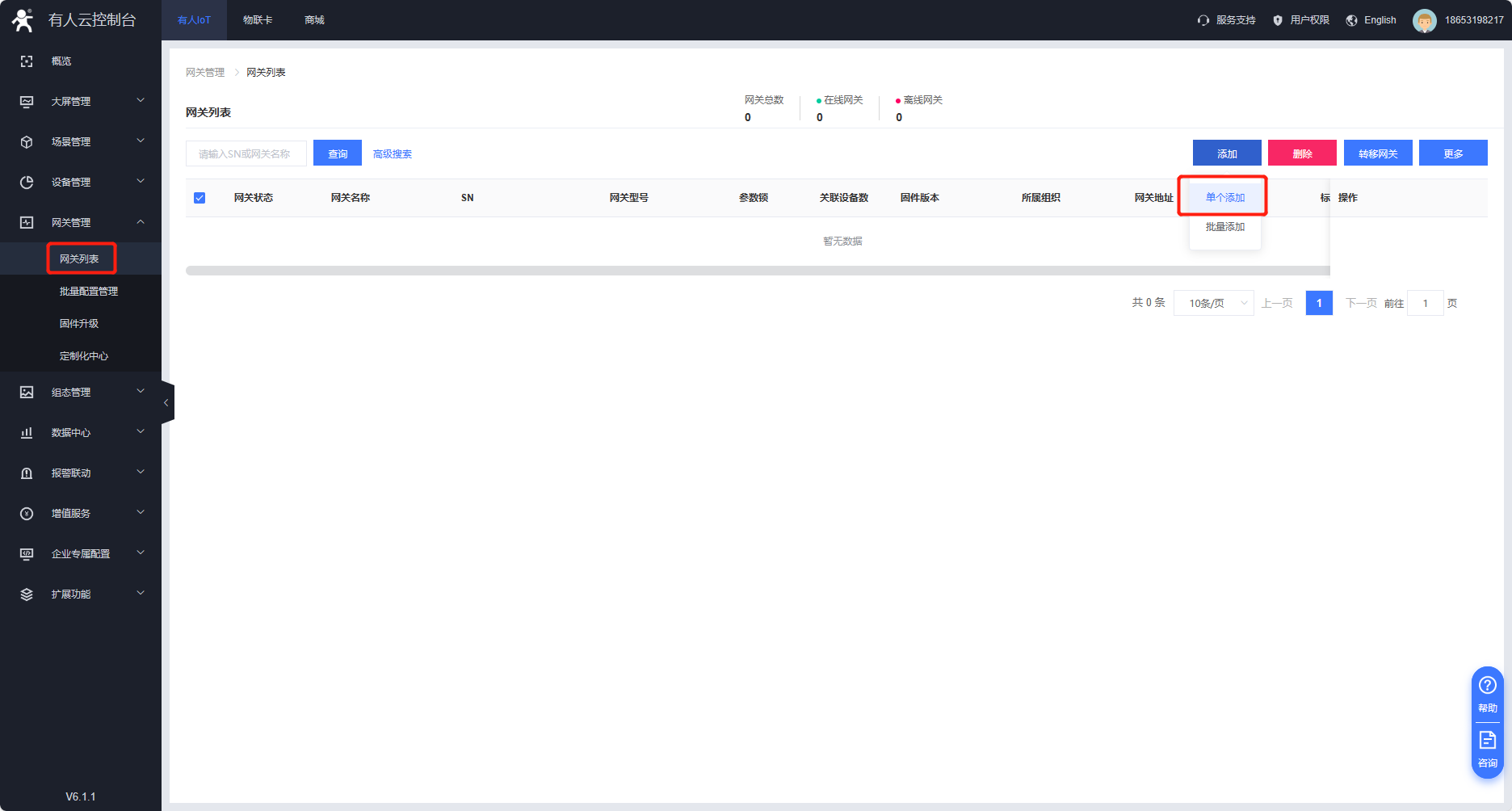

云平臺添加設備,在網關管理---網關列表--添加網關,點擊SN不支持,系統自動生成,不需要自己設置,打開數據透傳開關,通訊密碼可以自定義8位密碼.(建議使用系統自動生成的通訊密碼) 勾選有人云透傳。
五、USR-TCP232-410s參數配置
1、打開電腦,鏈接設備的網卡(未識別網絡是正常的狀態),將改網卡的IP地址設置為靜態的IP地址192.168.0.201,禁用無用網卡
2、關閉防火墻和殺毒軟件
打開控制面板找到“windows防火墻”選項關閉防火墻
3、打開設置軟件

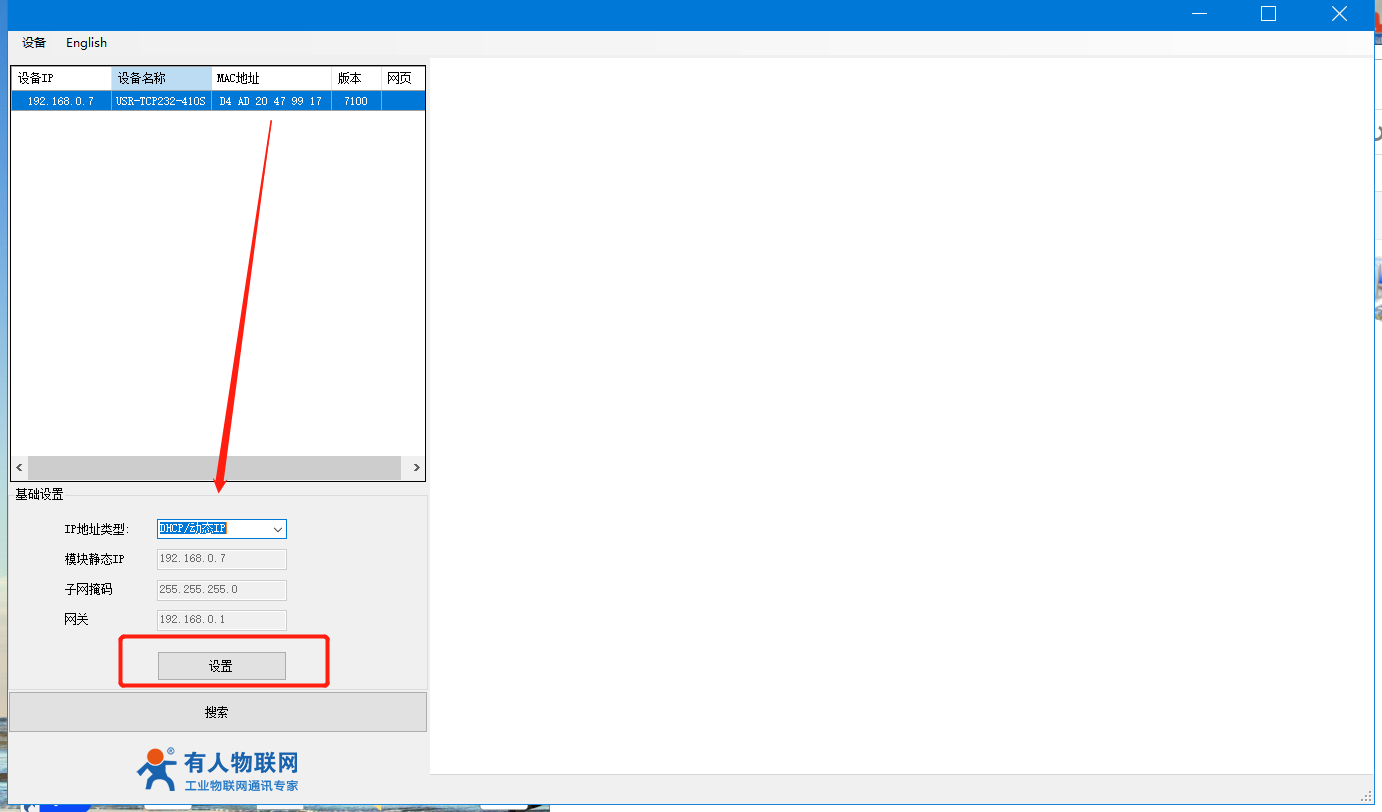

點擊“搜索設備”當搜索列表中出現410s的設備后,單擊搜索到的設備,查看以及修改其配置信息。IP地址類型更改為DHCP/動態IP,設置完成后通過網線將410s的網口接到路由器LAN口上面,給設備供網。

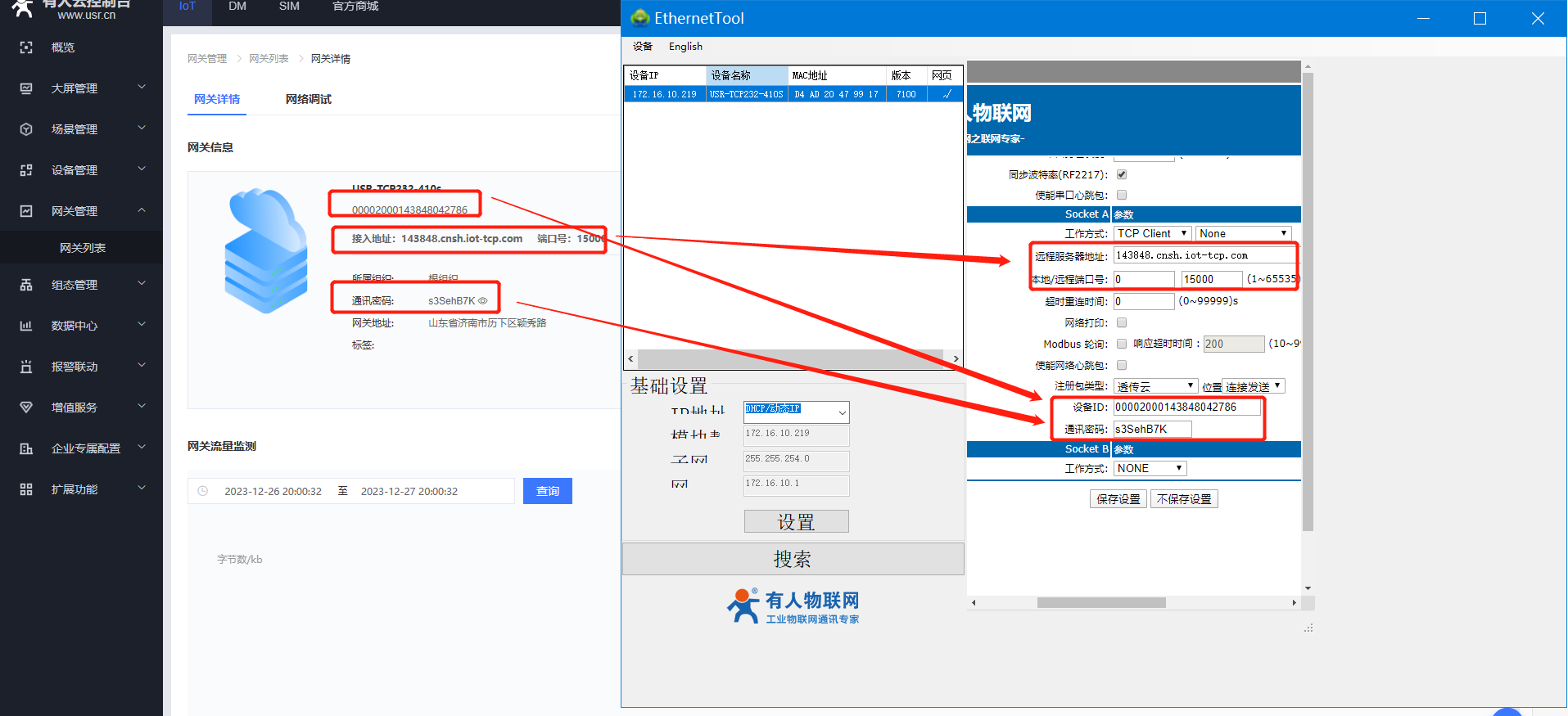

4、用戶名和密碼均為admin,工作方式選擇TCP Client,目標IP:自己的云平臺接入地址,遠程端口號:15000,設置完成后點擊保存參數并重啟。串口波特率需和要連接的串口設備的波特率一致。

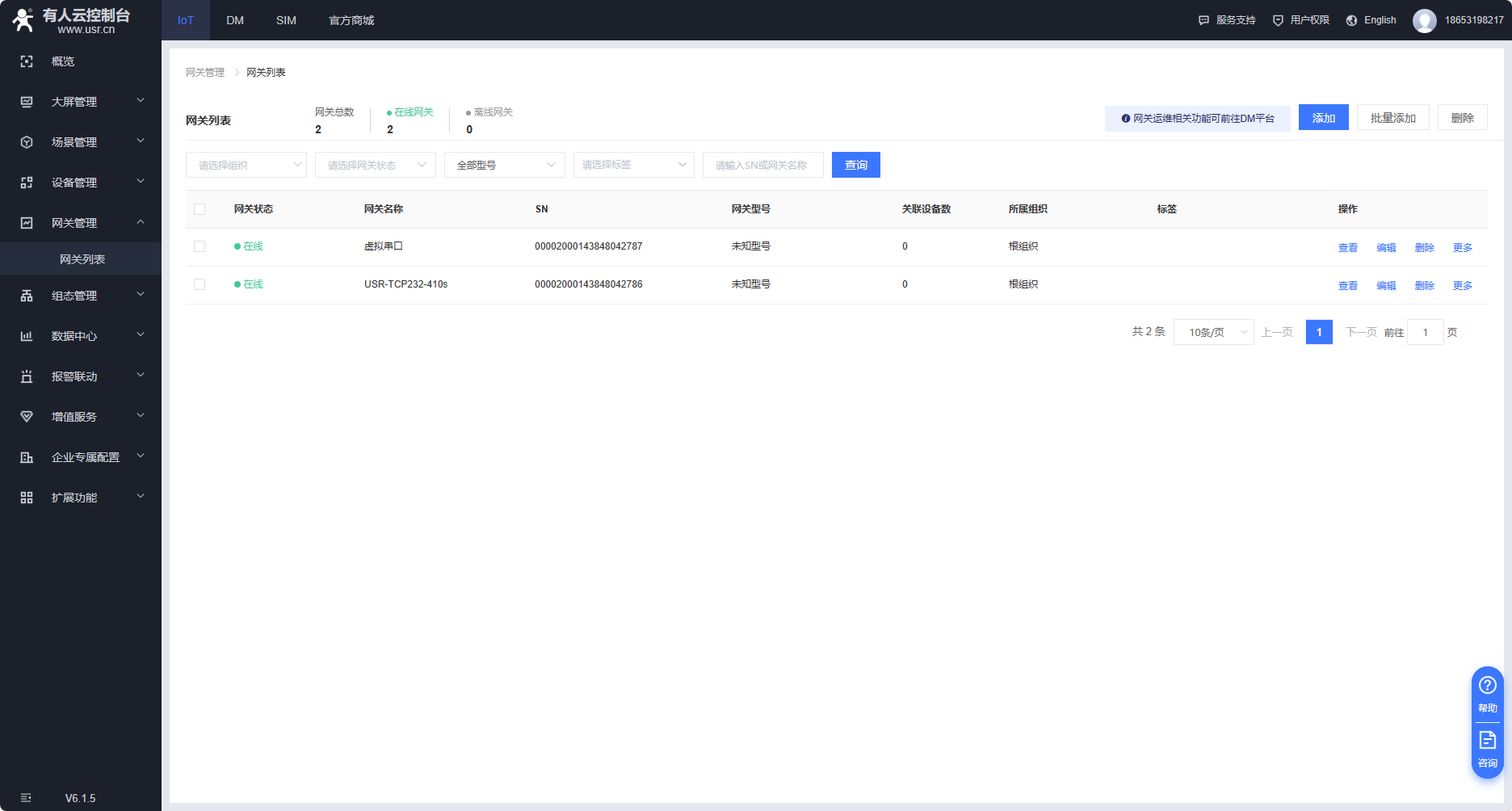

5、410s在云端上線
六、虛擬串口上云配置步驟
1、云平臺添加設備,在網關管理---網關列表--添加網關,點擊SN不支持,系統自動生成,不需要自己設置,打開數據透傳開關,通訊密碼可以自定義8位密碼.(建議使用系統自動生成的通訊密碼) 勾選有人云透傳。

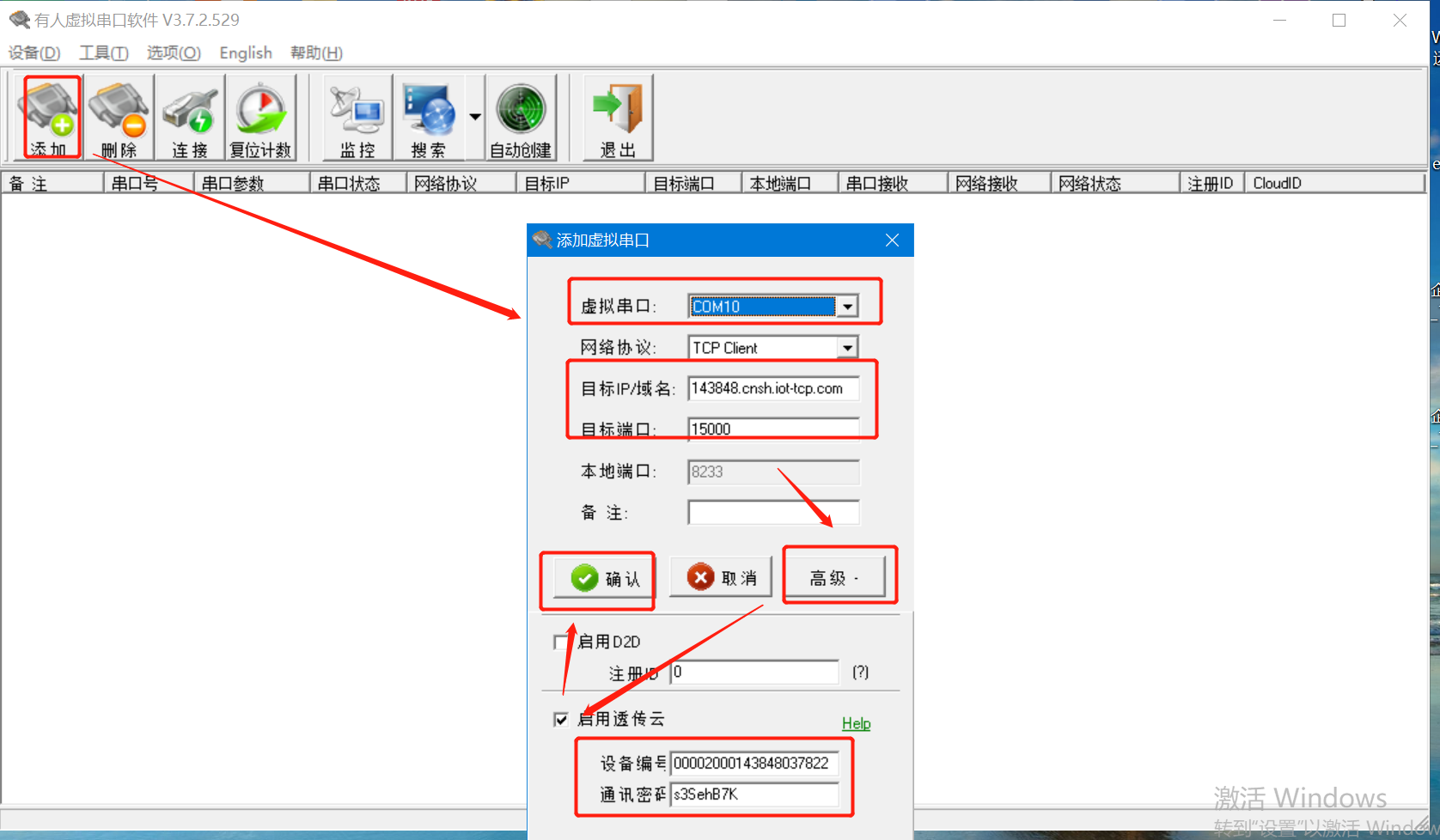

2、添加虛擬串口,選擇一個未被占用串口號,步驟和配置410s一致

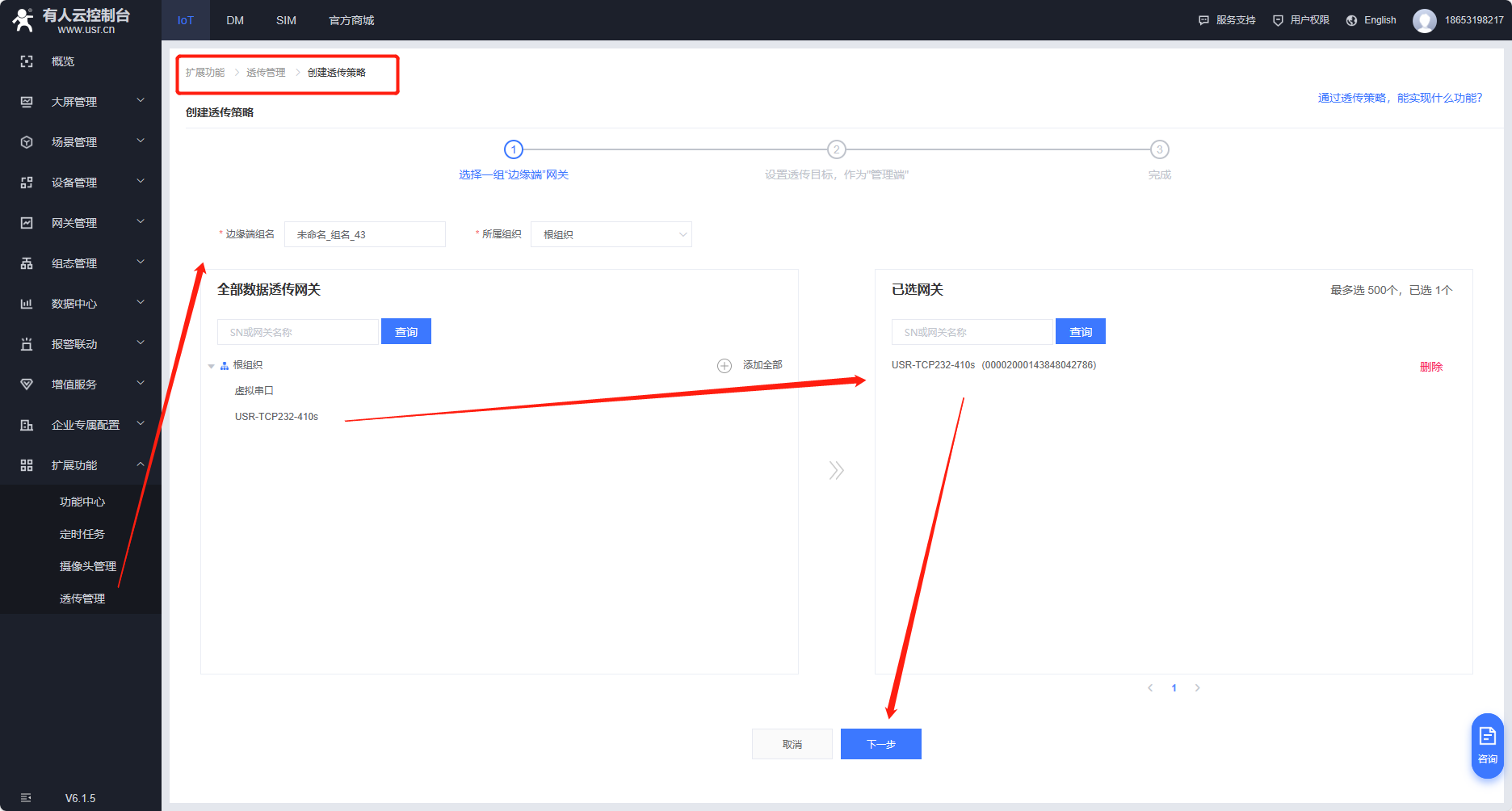

七、建立透傳策略

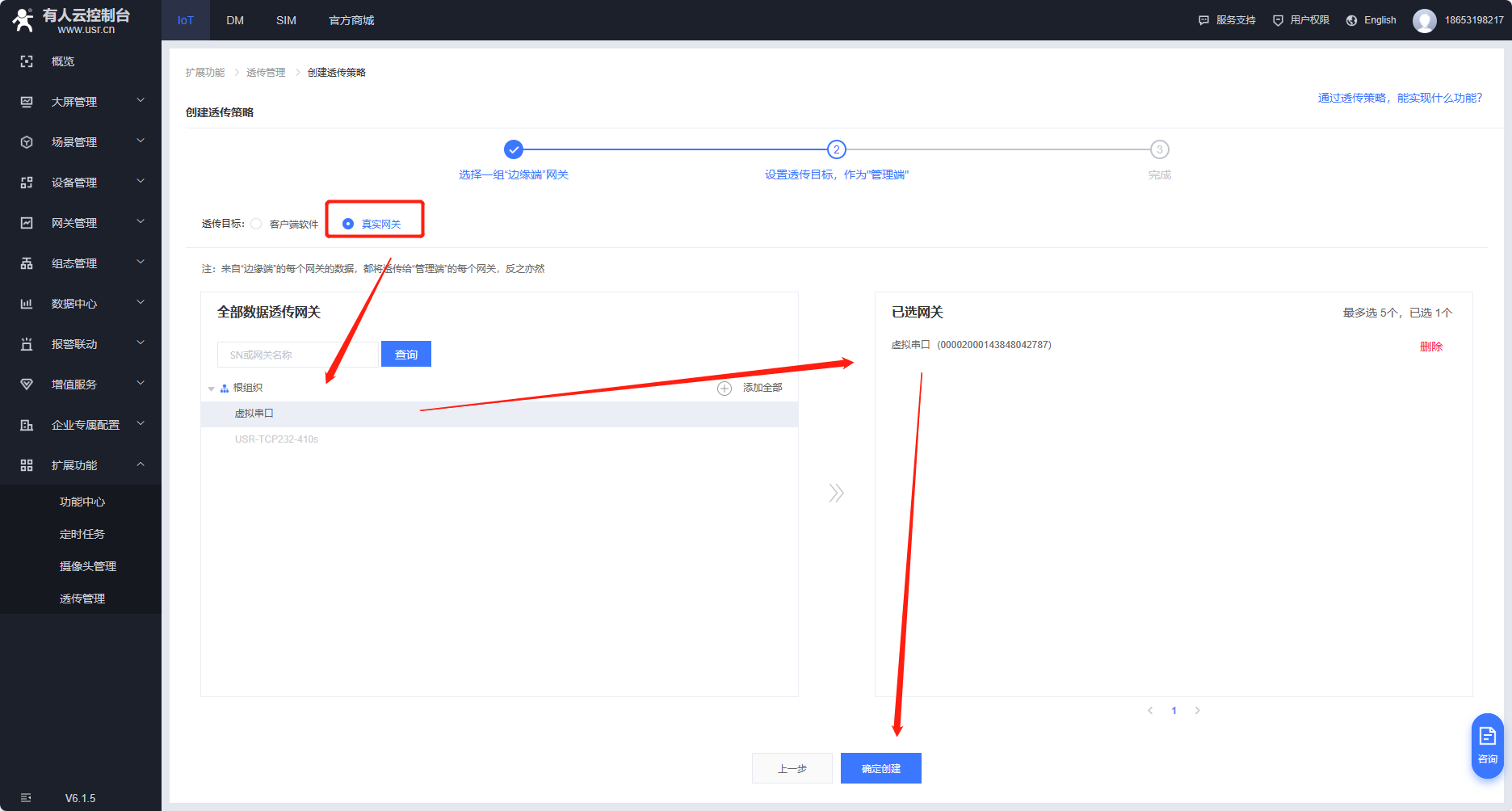

擴展功能--透傳管理--創建透傳策略

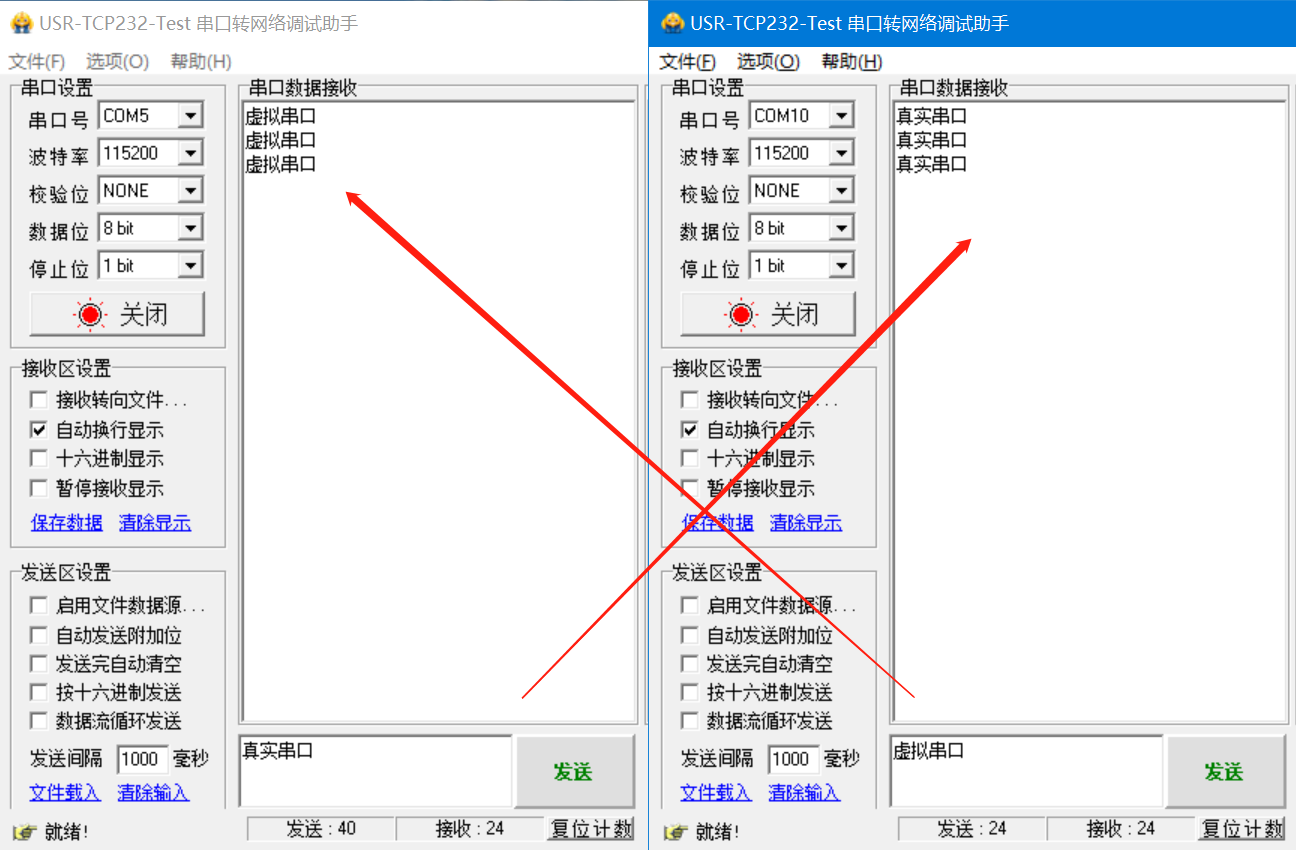

八、數據測試

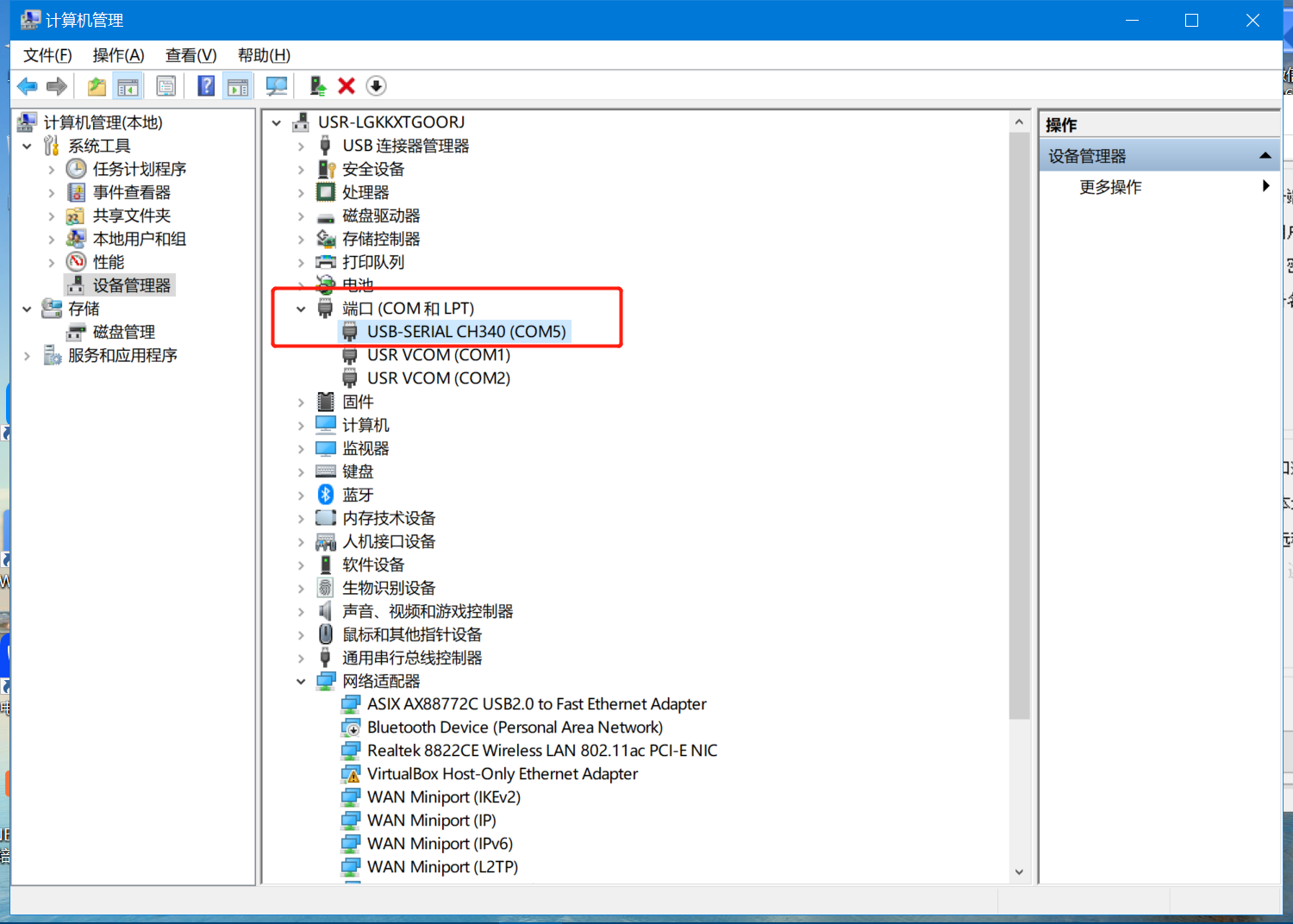

410s通過485轉USB接電腦,串口號可以在設備管理器中查詢。
撰寫人:秦工
