一、資料下載

1. WH-LTE-7S4 V2 軟件設計手冊官網下載鏈接：http://www.ggxxsw.cn/Download/560.html
2. WH-LTE-7S4 V2 說明書官網下載鏈接：http://www.ggxxsw.cn/Download/556.html
3. WH-LTE-7S4 V2 規格書官網下載鏈接：http://www.ggxxsw.cn/Download/569.html
4. WH-LTE-7S4 V2 硬件設計手冊官網下載連接：http://www.ggxxsw.cn/Download/570.html
5. WH-LTE-7S4 V2 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/694.html

二、硬件連接

1.所需物品

WH-LTE-7S4 V2 產品 1臺

USR-7X-EVK V2.2 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

SIM卡 1張

筆記本電腦 1臺

2.硬件連接

WH-LTE-7S4 V2插入SIM卡，然后模組插入到底板USR-7X-EVK上， EVK的485串口接USB-RS485串口線到電腦USB口，然后EVK接12V電源適配器上電。

電腦打開設置軟件。

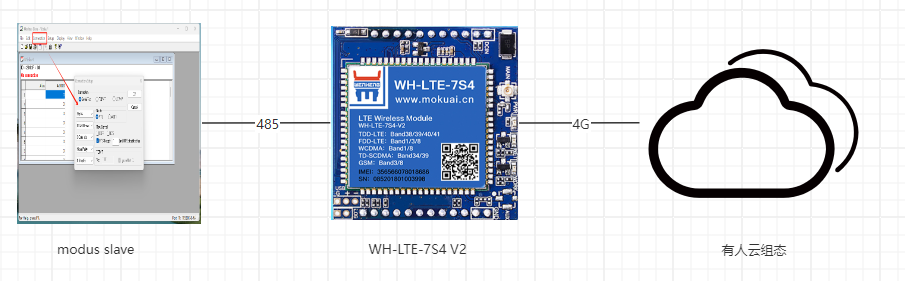

附圖 ：

三、產品參數設置

1.WH-LTE-7S4 V2對接有人云參數設置

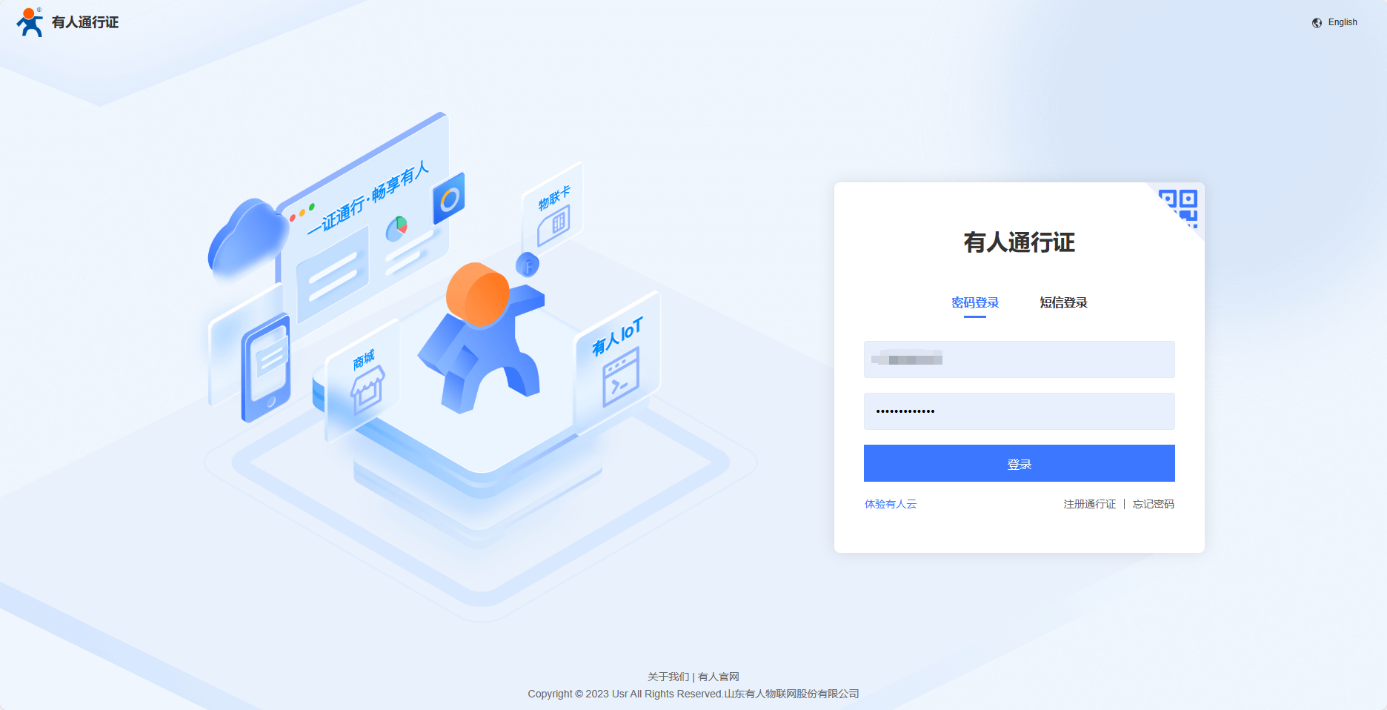

登錄有人云：https://account.usr.cn/#/login?logout=1

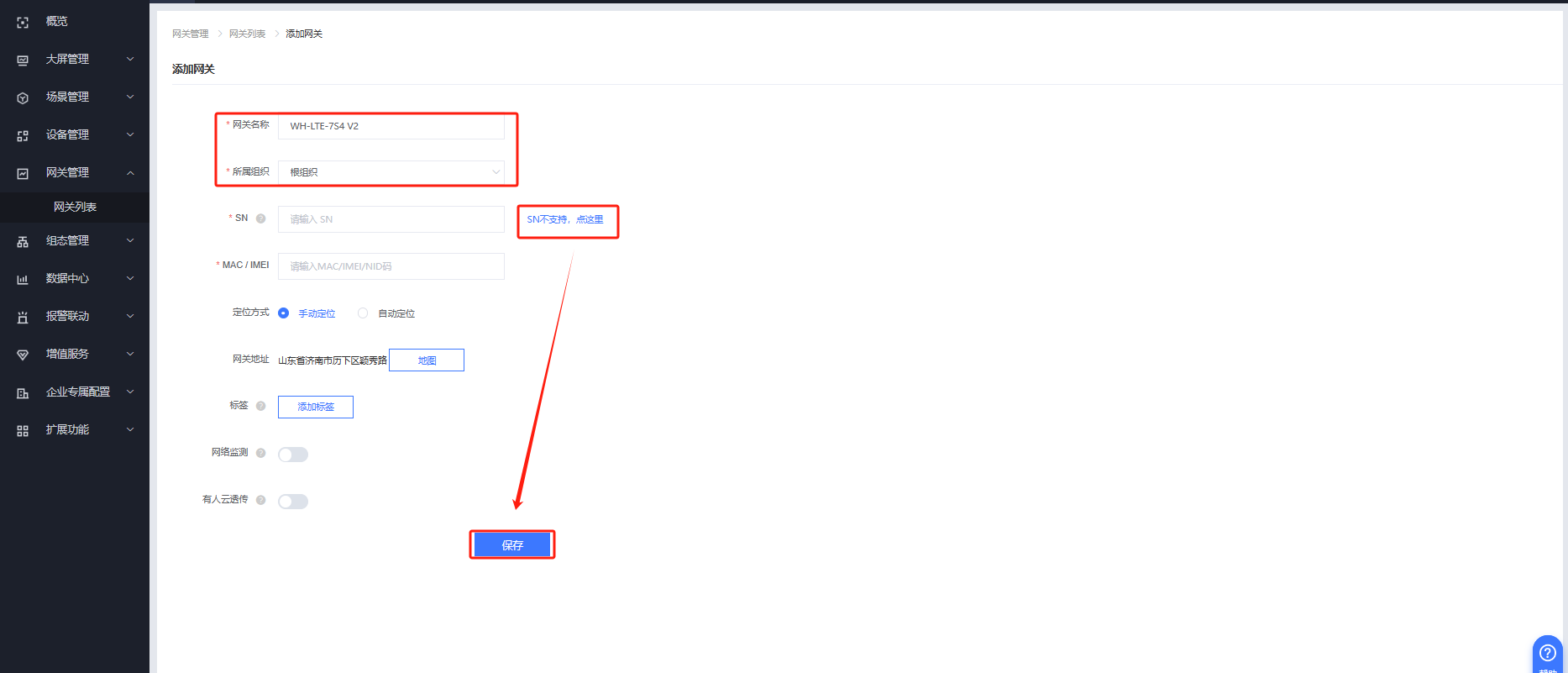

有人云IOT平臺---網關管理---網關列表---添加

網關名稱：WH-LTE-7S4 V2

所屬組織：根組織
“SN不支持，點這里”

保存。

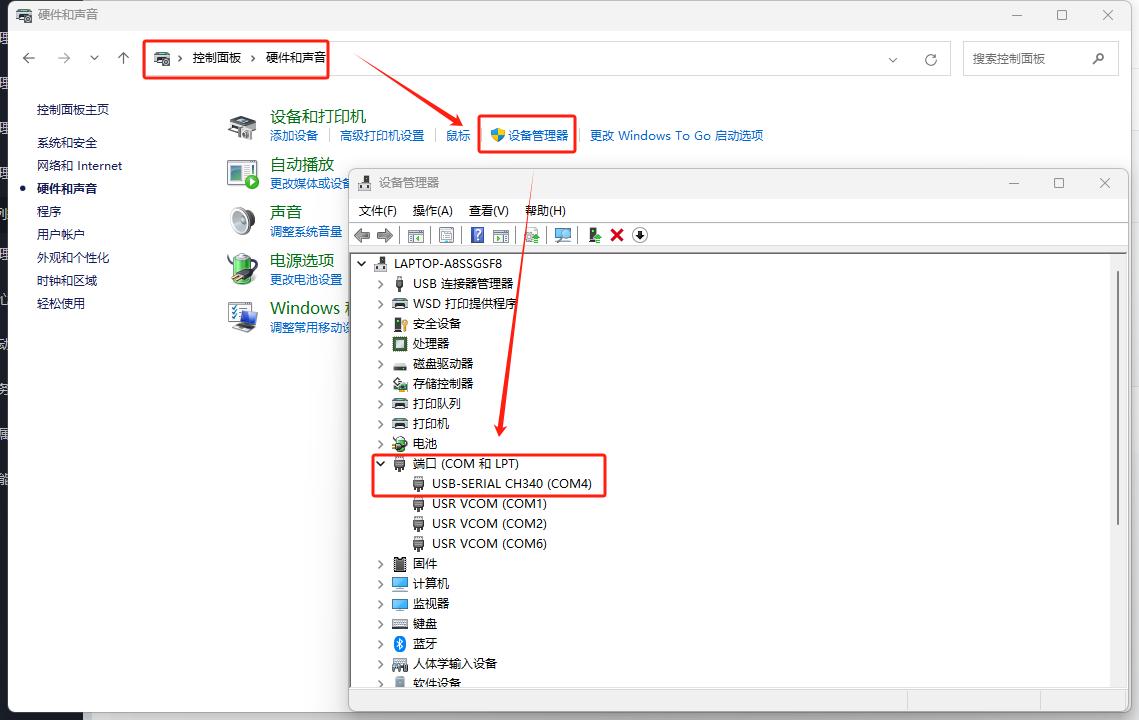

打開控制面板---硬件和聲音---設備管理器---COM和LPT，確認轉換器為COM4

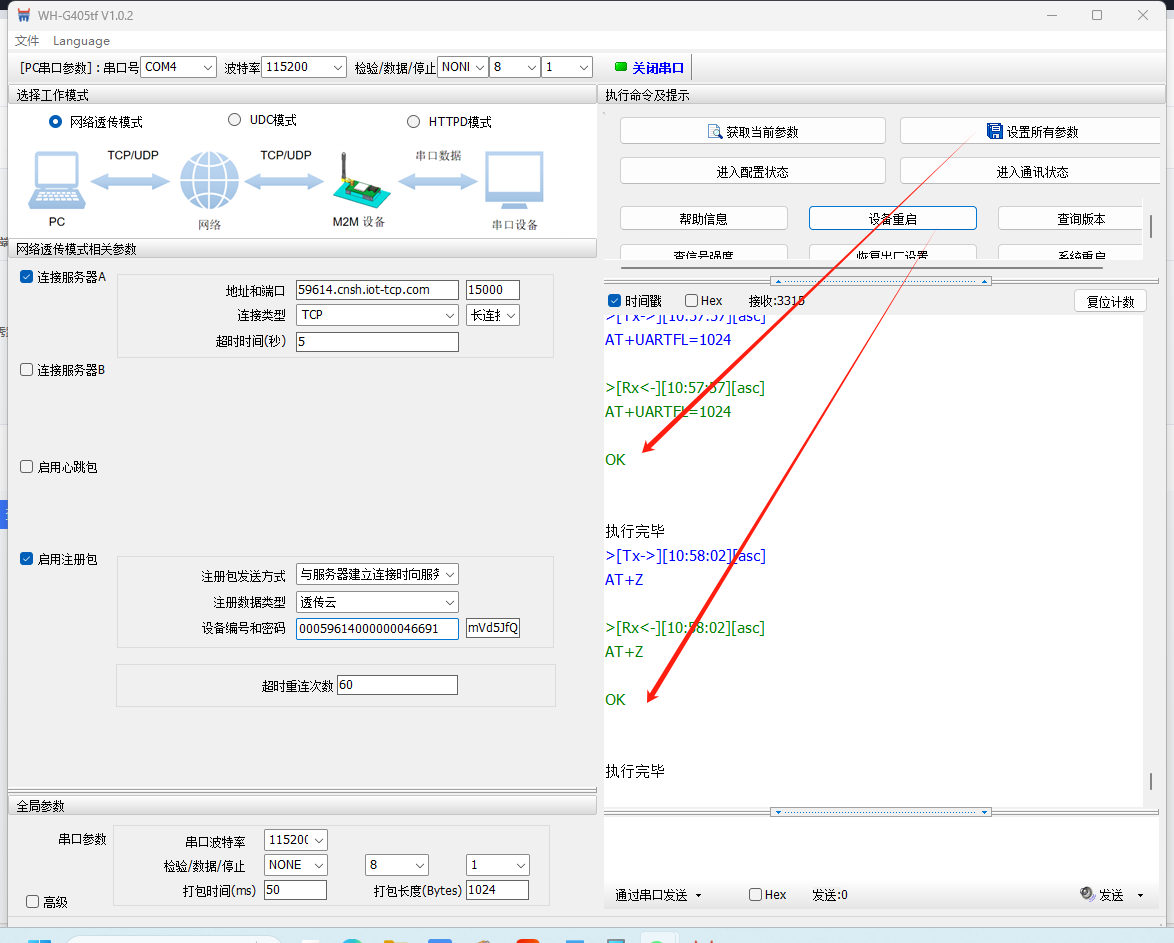

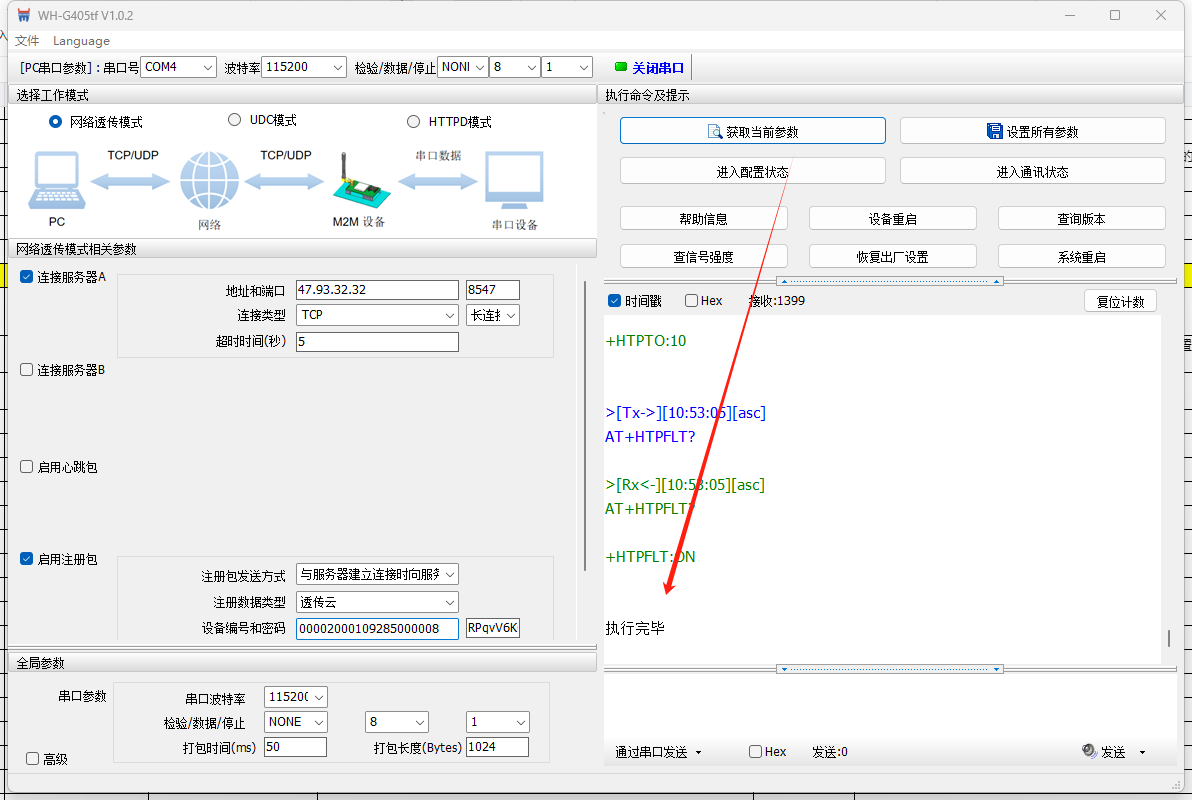

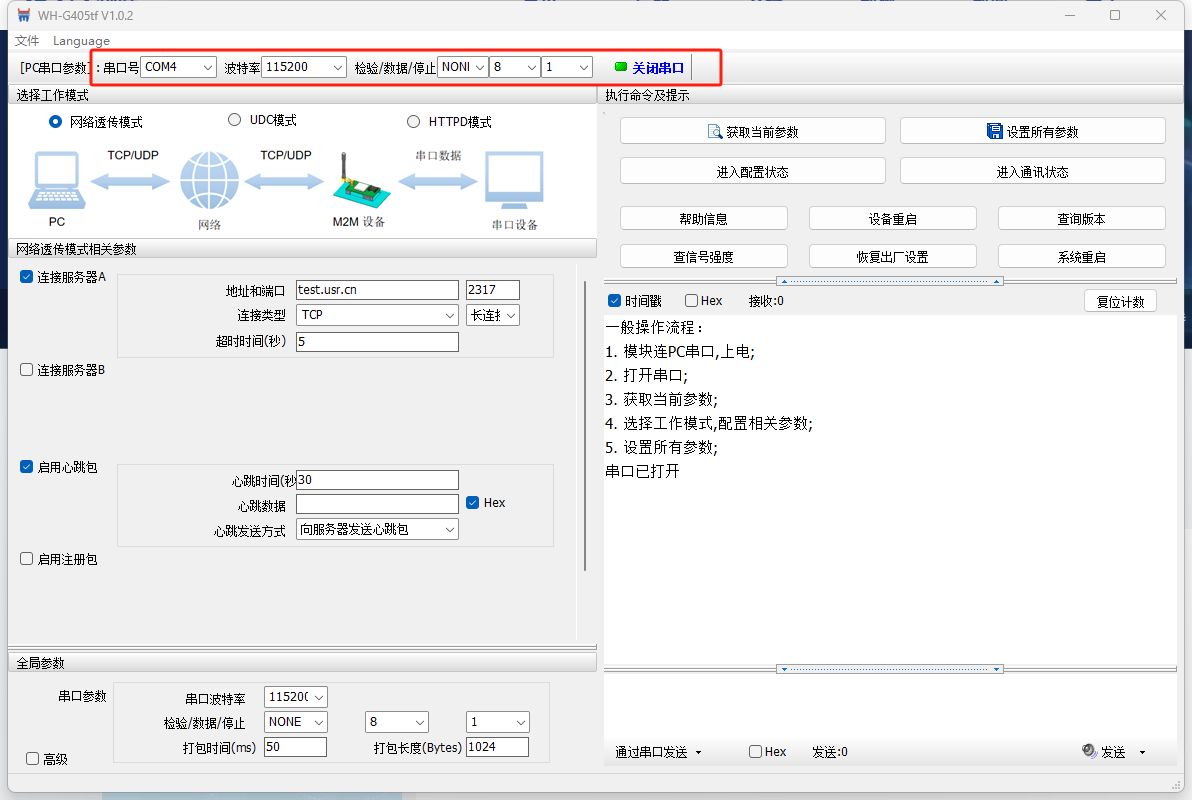

打開上位機軟件，選擇COM口，出廠默認115200 NONE 8 1,打開串口。

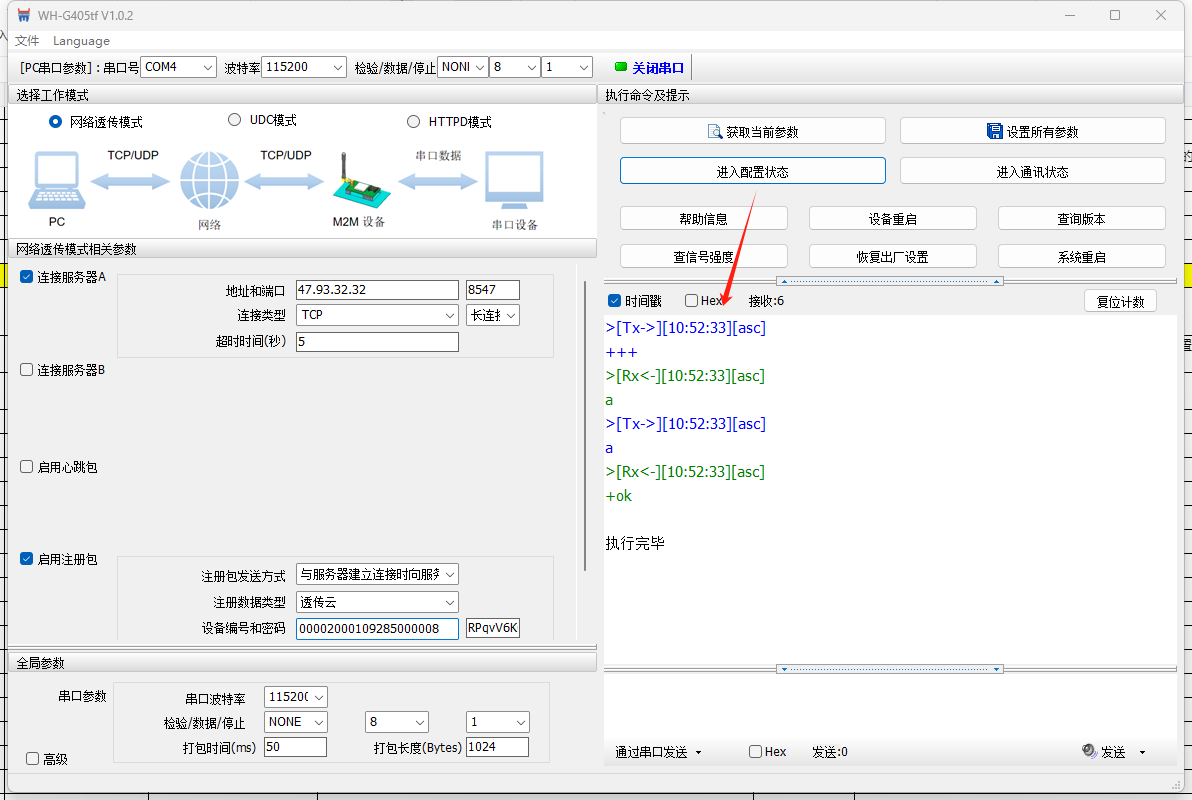

進入配置狀態

獲取當前參數

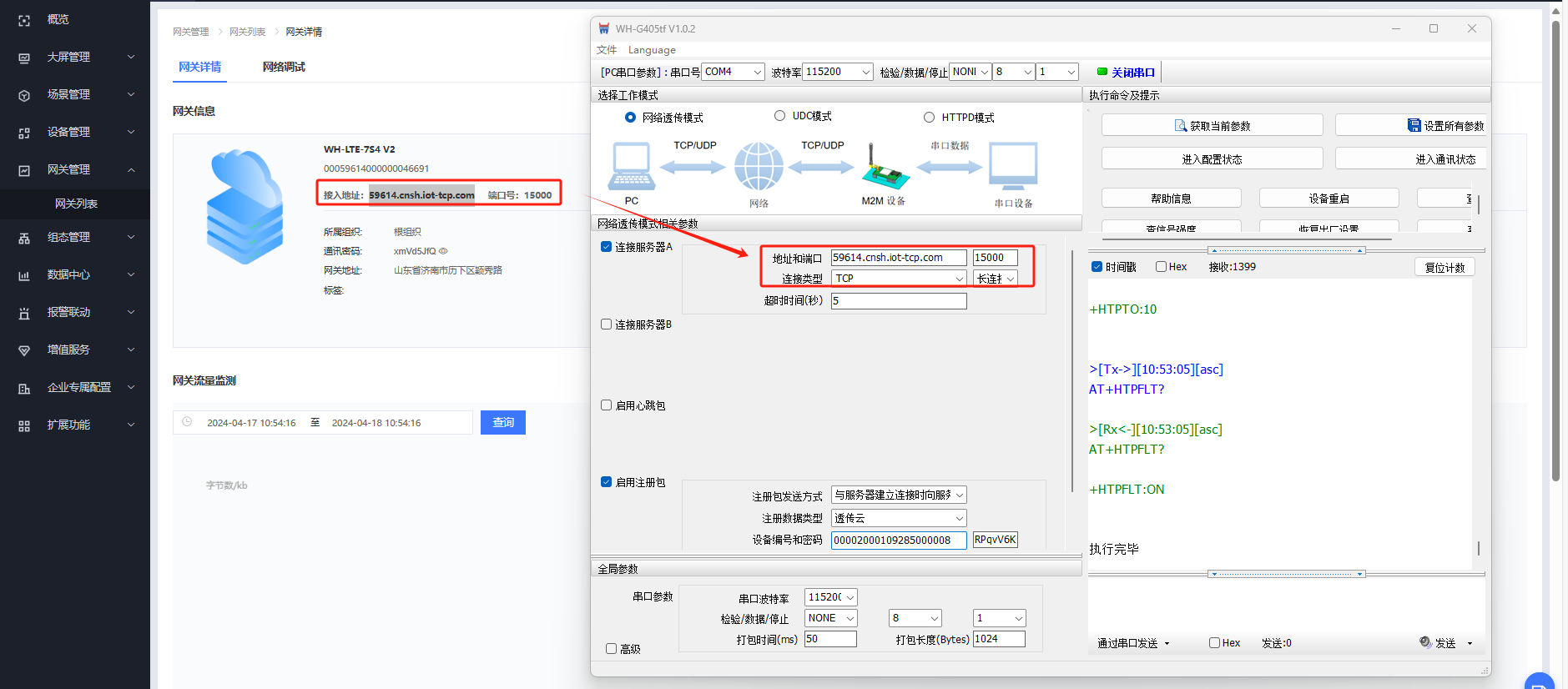

填入有人云給設備分配的接入地址和端口號

啟用注冊包,與服務器建立連接時向服務器發送一次，選擇透傳云，填入有人云分配的接入ID和密碼。

設置所有參數

設備重啟

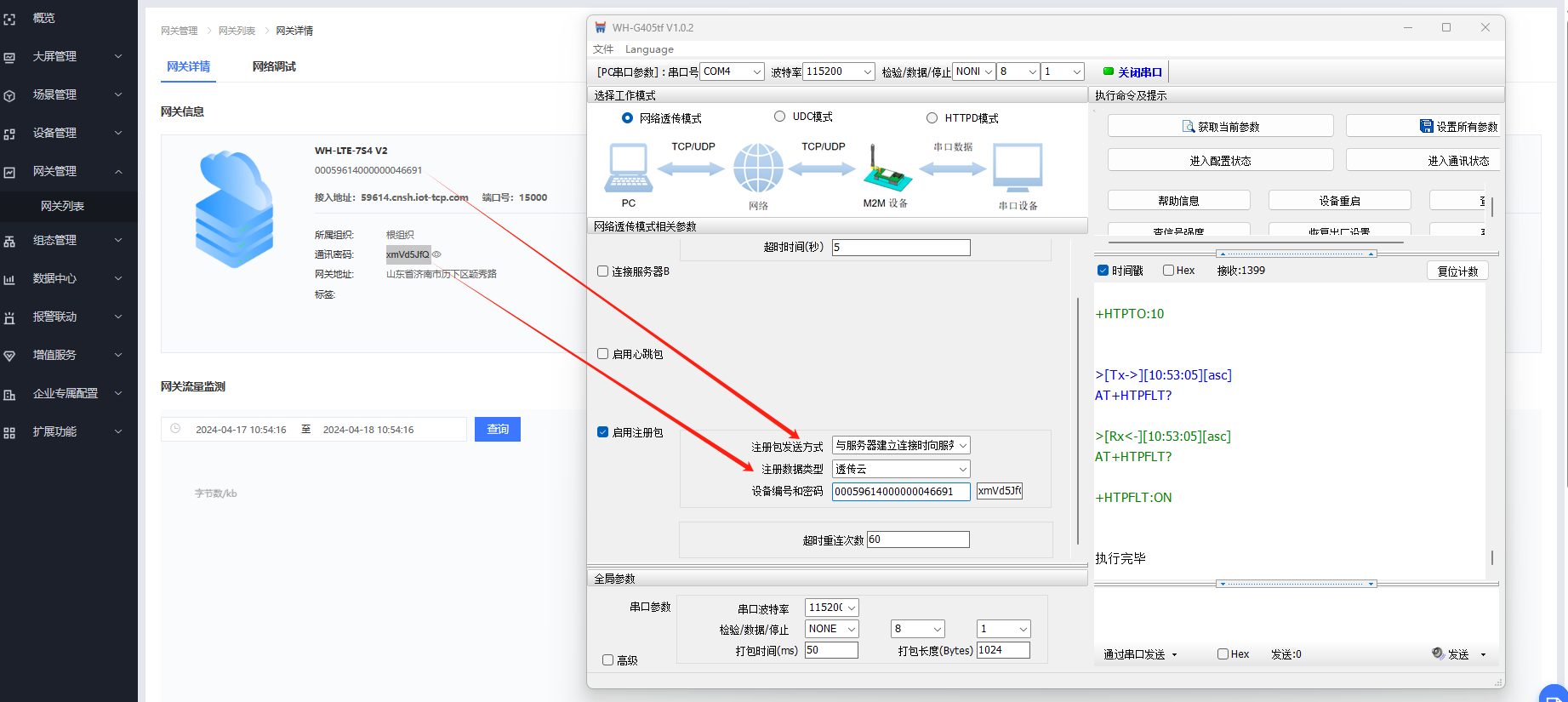

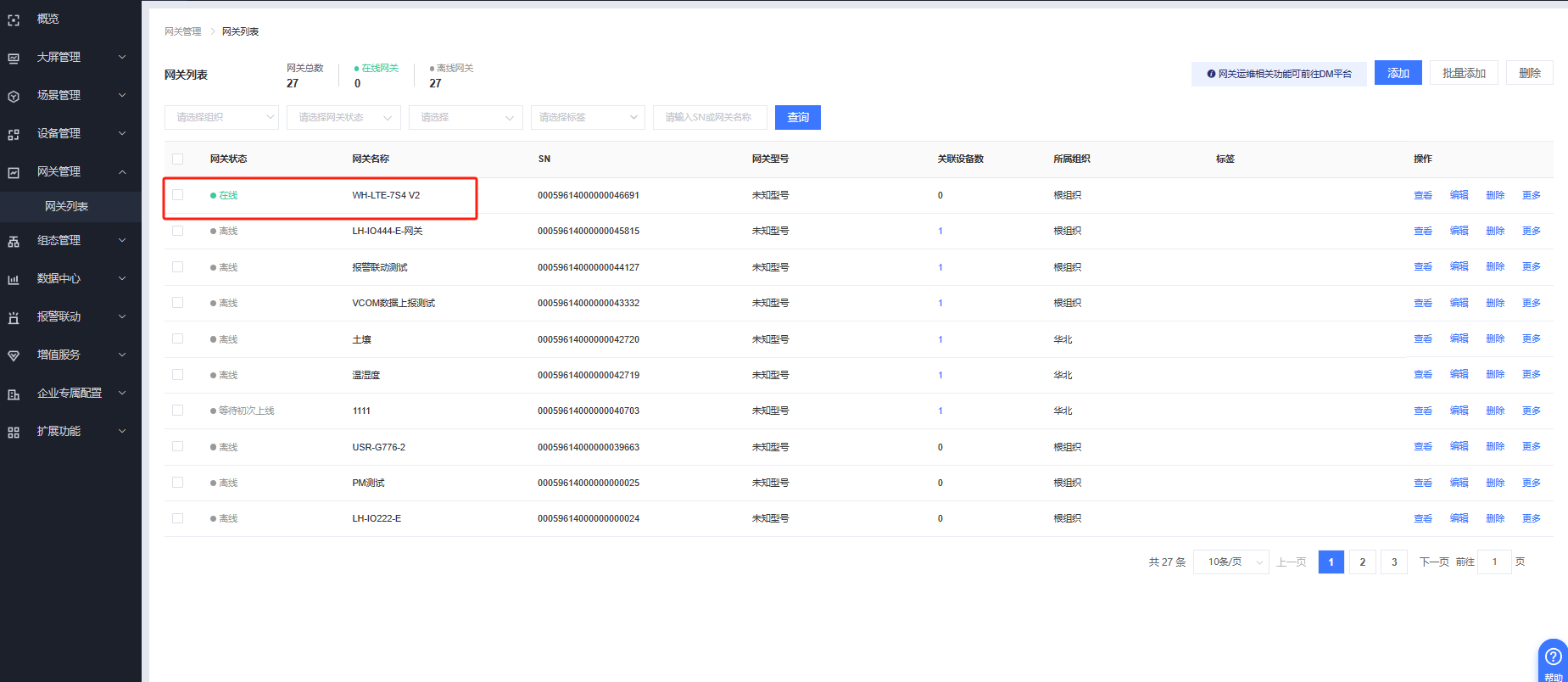

等待一會即可看到設備在有人云上線

2.有人云設備管理參數設置

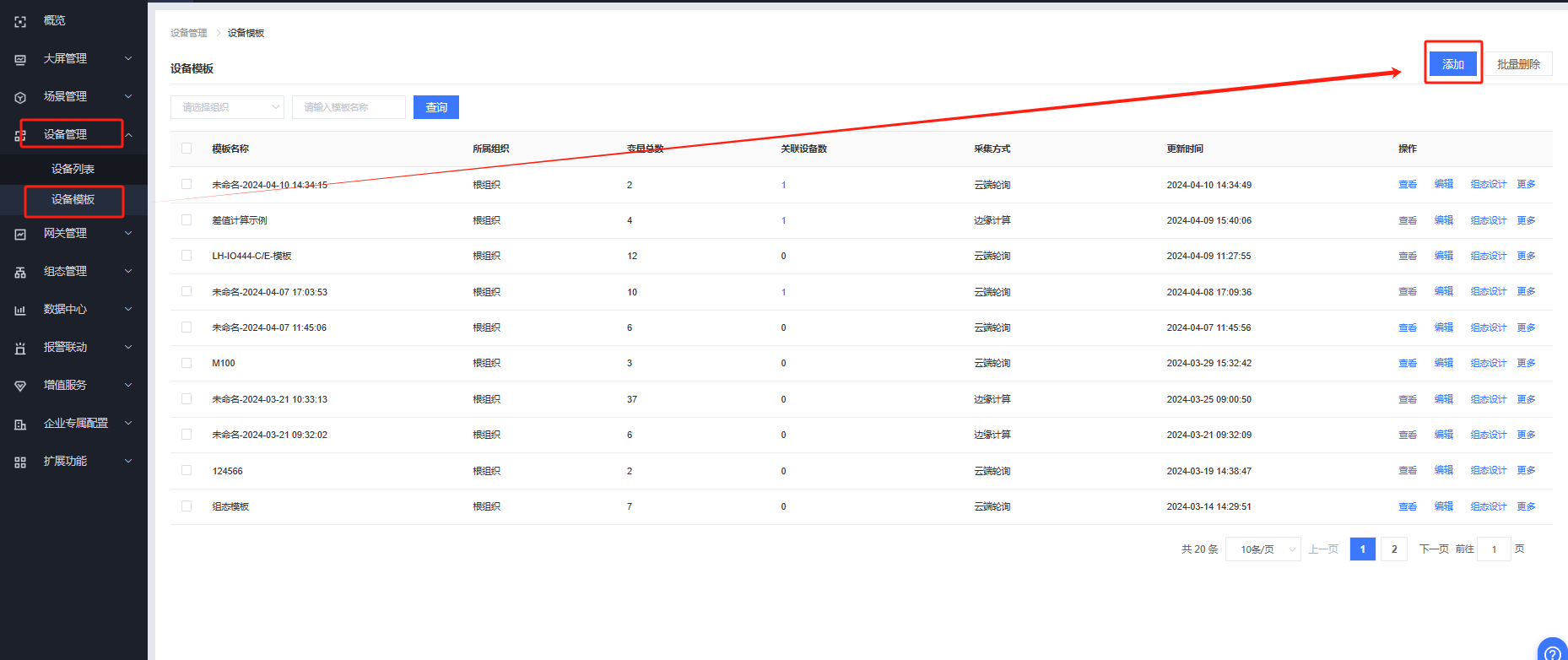

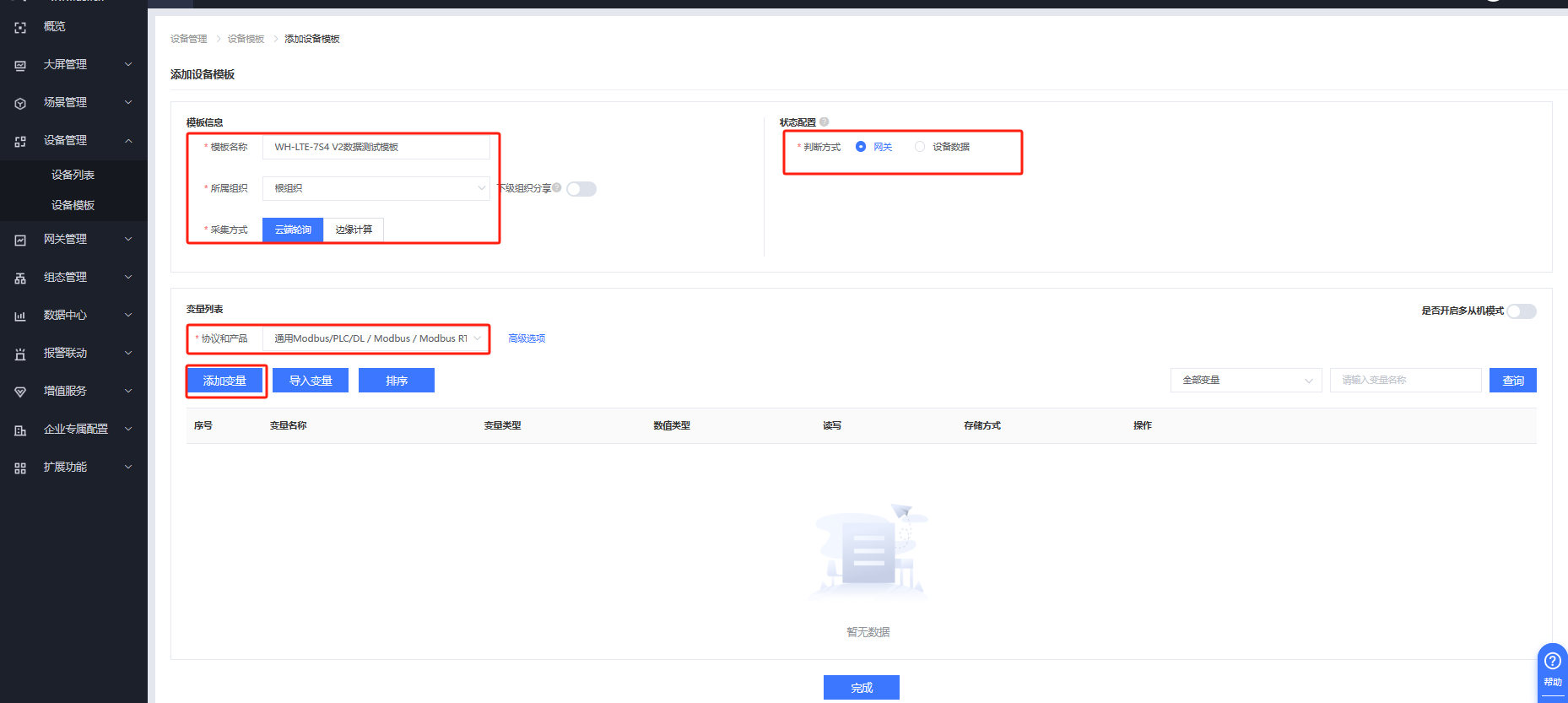

有人云IOT平臺---設備管理---設備模板---添加

模板名稱：WH-LTE-7S4 V2數據測試模板

所屬組織：根組織

采集方式：云端輪詢

判斷方式：網關

協議和產品：通用Modbus/PLC/DL / Modbus / Modbus RTU

添加變量。

變量名稱：空氣溫度

變量類型：直采變量

寄存器：40001

數據格式：16位有符號

采集頻率：1分鐘

數據格式：保留1位小數

存儲方式：全部存儲

讀寫方式：只讀

高級選項：采集公式%s/10

有人云模板填寫規則：http://cloud.usr.cn/document/892.html

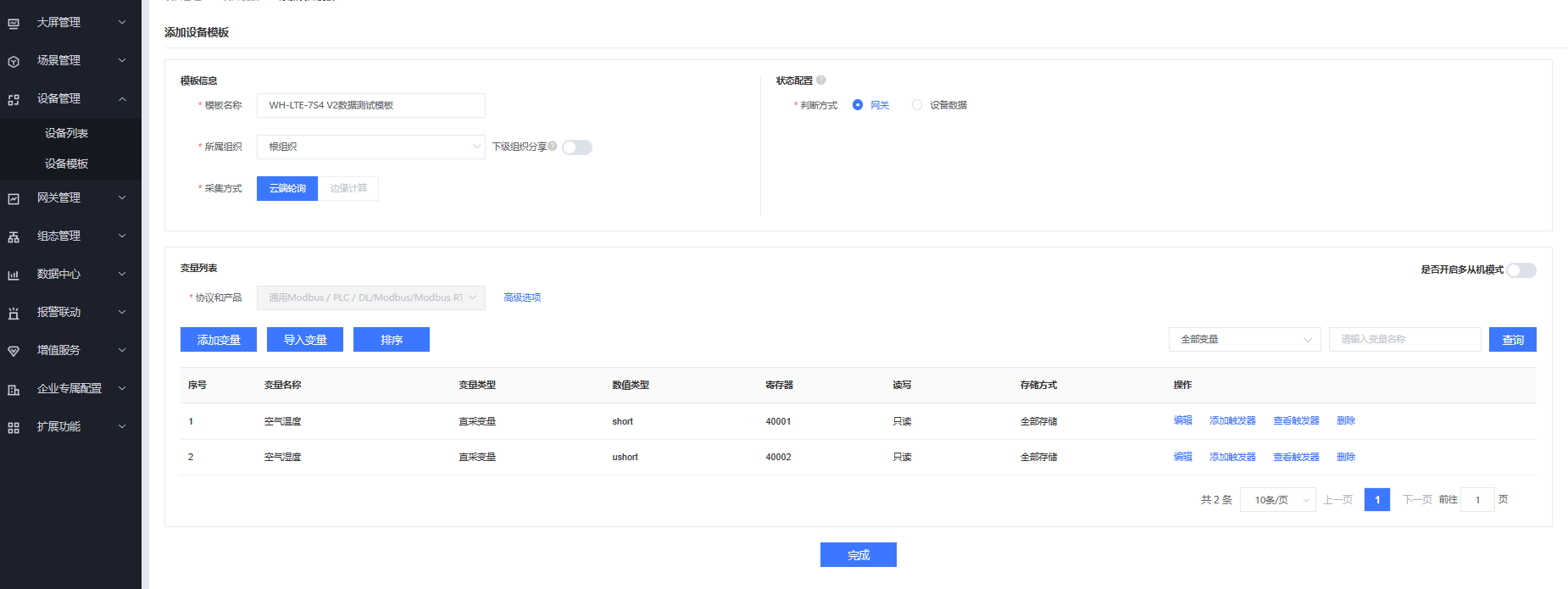

同樣方式添加第二個變量空氣濕度，寄存器為40002，數據類型16位無符號，其他參數同空氣溫度參數。點擊完成。

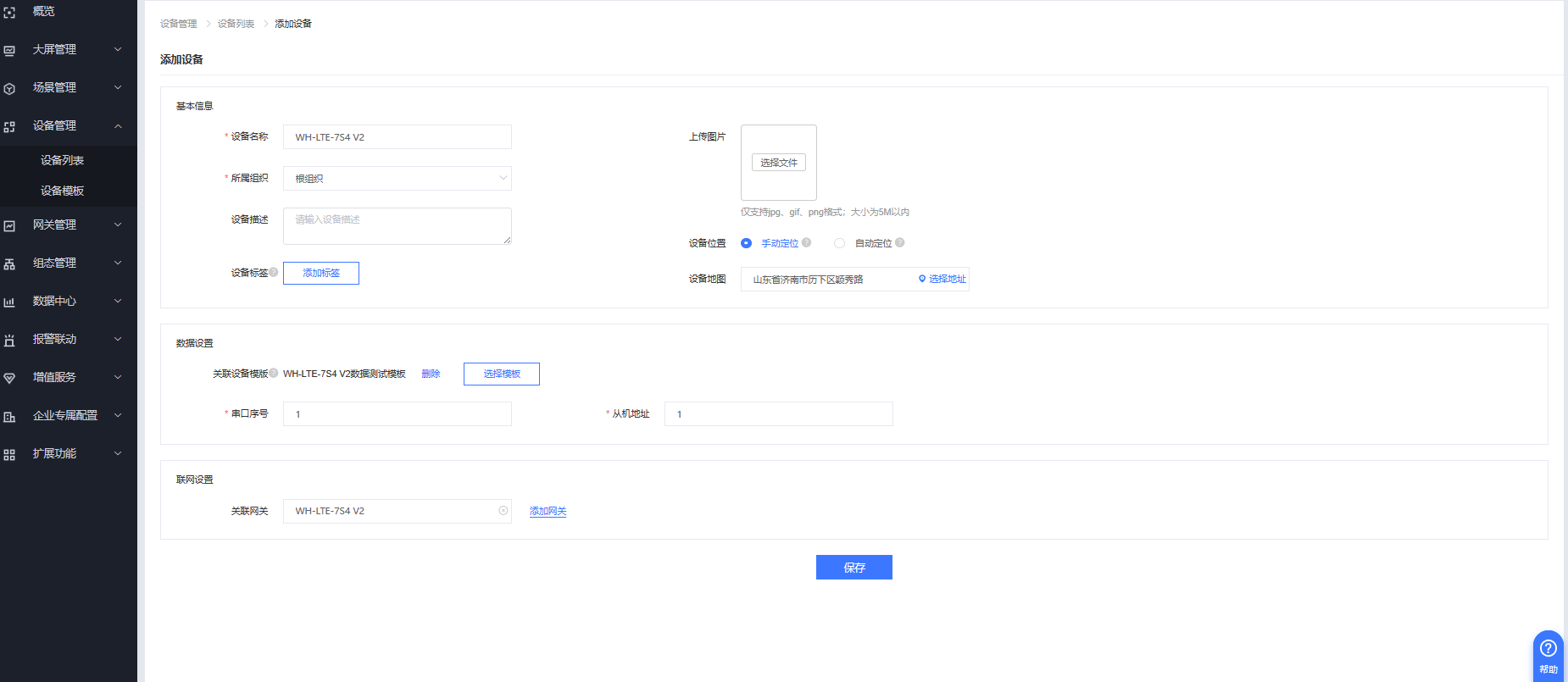

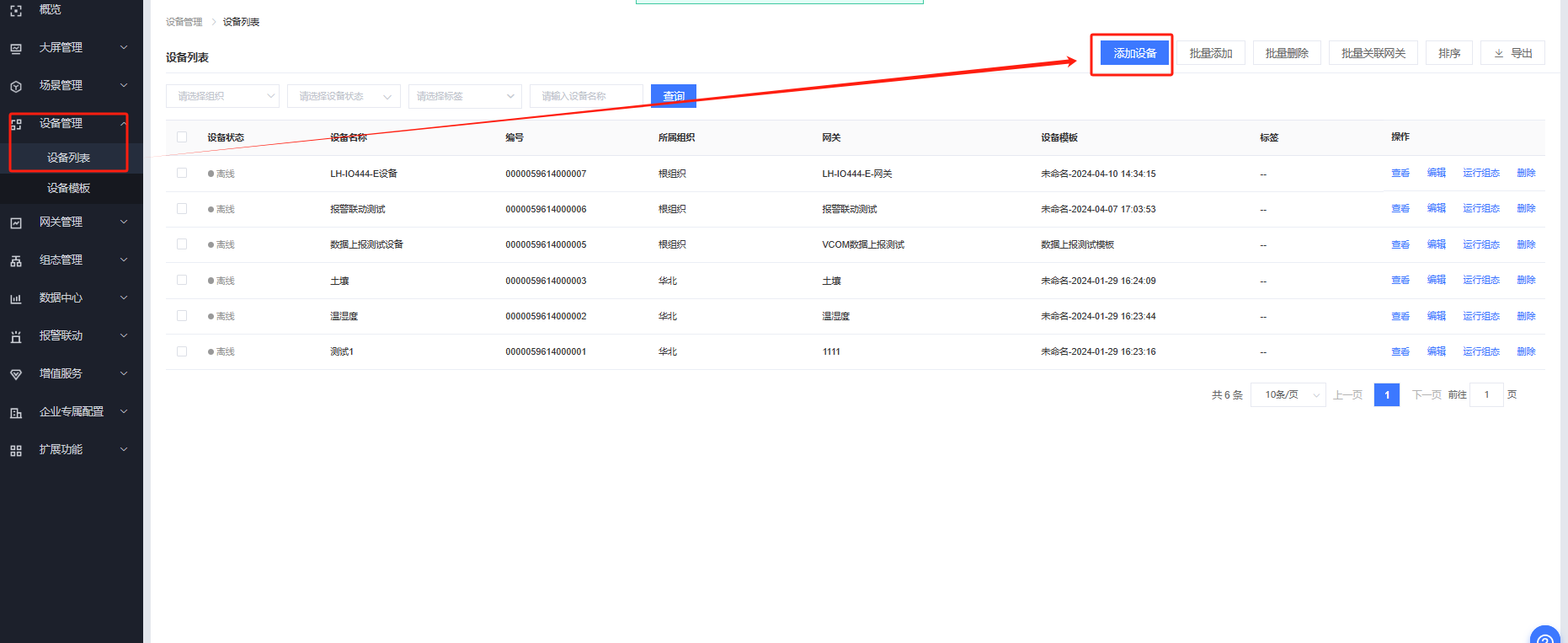

設備管理---設備列表---添加設備

設備名稱：WH-LTE-7S4 V2

所屬組織：根組織

關聯剛才配置的模板---已有模板--- WH-LTE-7S4 V2數據測試模板---確認，串口序號1，從機地址1

關聯網關--- WH-LTE-7S4 V2

點擊保存。

3.Modbus slave軟件參數設置

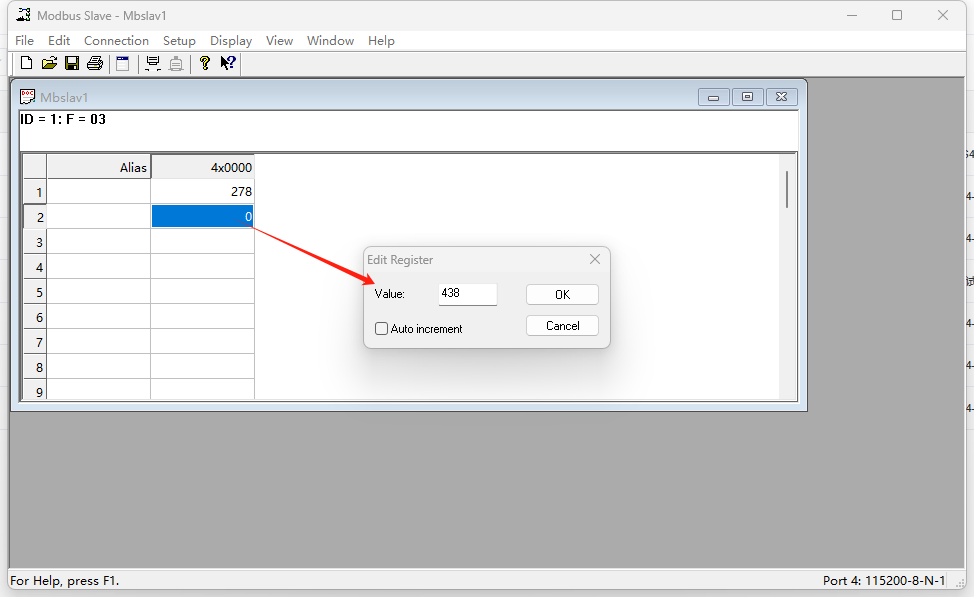

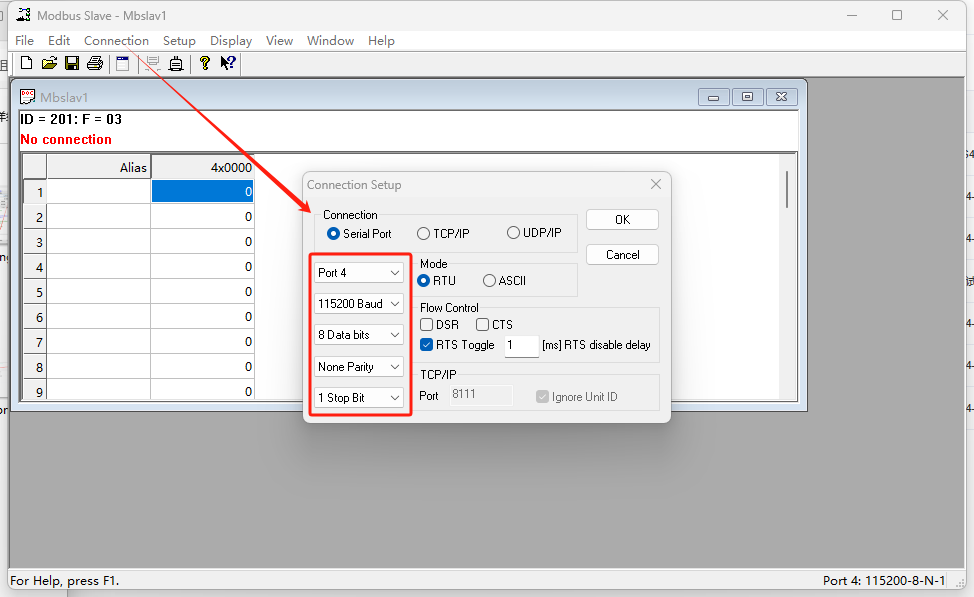

打開modbus slave軟件，使用modbus slave軟件模擬從機設備，引用USB轉換器的COM口

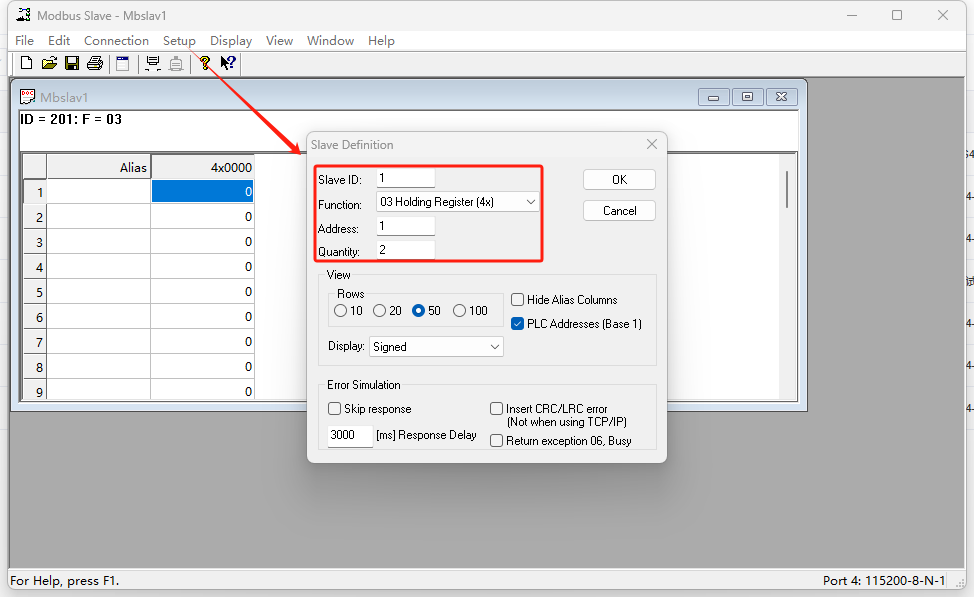

設備地址1，功能碼03寄存器地址1，寄存器長度2

點擊寄存器寫入數據278，438

四、功能調試

1.功能調試

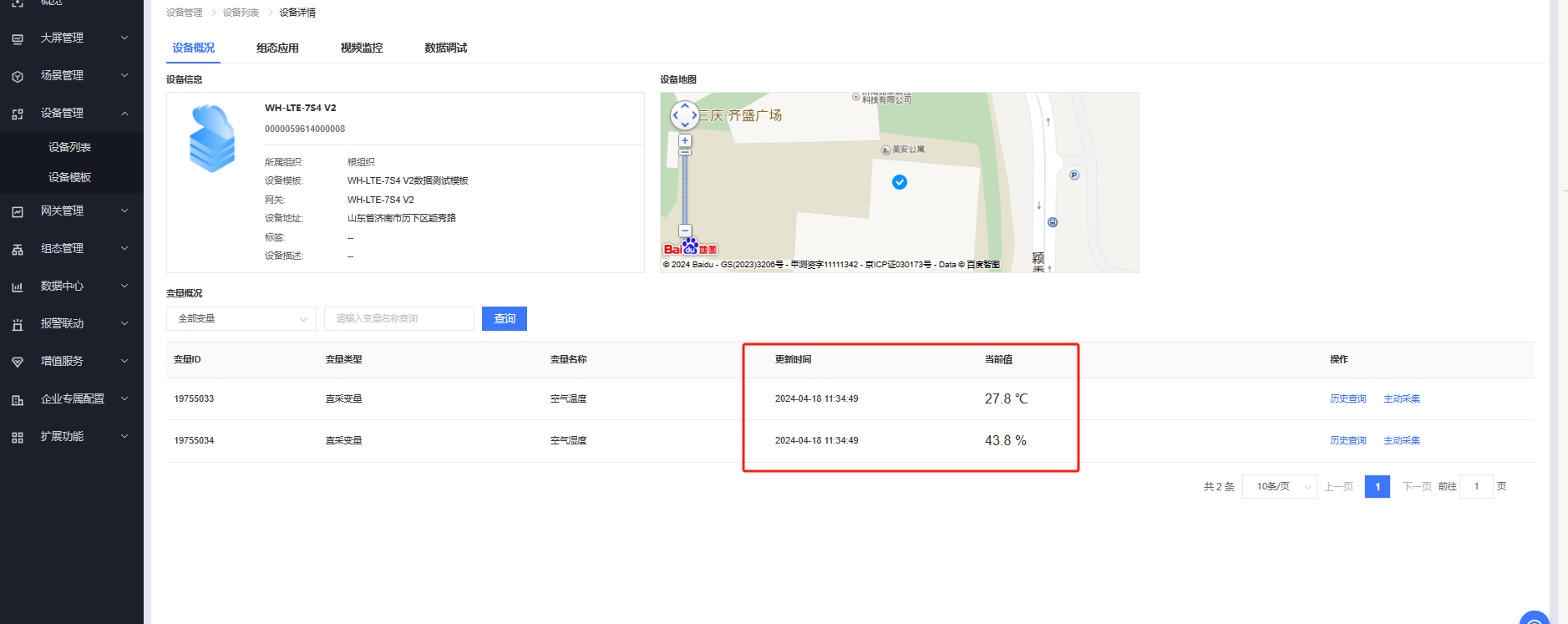

可以看到有人云平臺上看到溫度27.8℃,濕度43.8%。

2.調試截圖

編寫人：尹叢欣 編寫日期：2024-04-17

審核人：尹叢欣 審核日期：2024-04-28

訂正版本：V1.0 訂正內容：初稿
