一、資料下載

WH-LTE-7S0 說明書官網下載鏈接：http://www.ggxxsw.cn/Download/1350.html

WH-LTE-7S0 有人云鏈接操作指南下載鏈接：http://www.ggxxsw.cn/Download/1353.html

WH-LTE-7S0 硬件設計手冊官網下載連接：http://www.ggxxsw.cn/Download/1351.html

WH-LTE-7S0 AT指令集官網下載鏈接：http://www.ggxxsw.cn/Download/1352.html

WH-LTE-7S0 設置軟件官網下載鏈接：http://www.ggxxsw.cn/Download/1355.html

二、硬件連接

1、所需物品

WH-LTE-7S0 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

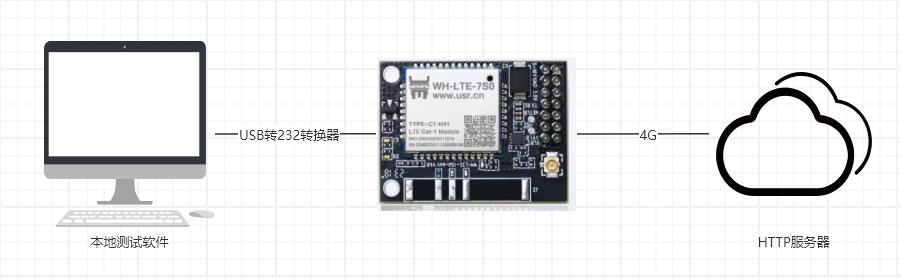

WH-LTE-7S0的底板232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。本例使用有人測試服務器，測試服務器發什么數據回復什么數據

電腦打開設置軟件。

附圖：

三、產品參數設置

1、WH-LTE-7S0 HTTP GET模式參數設置

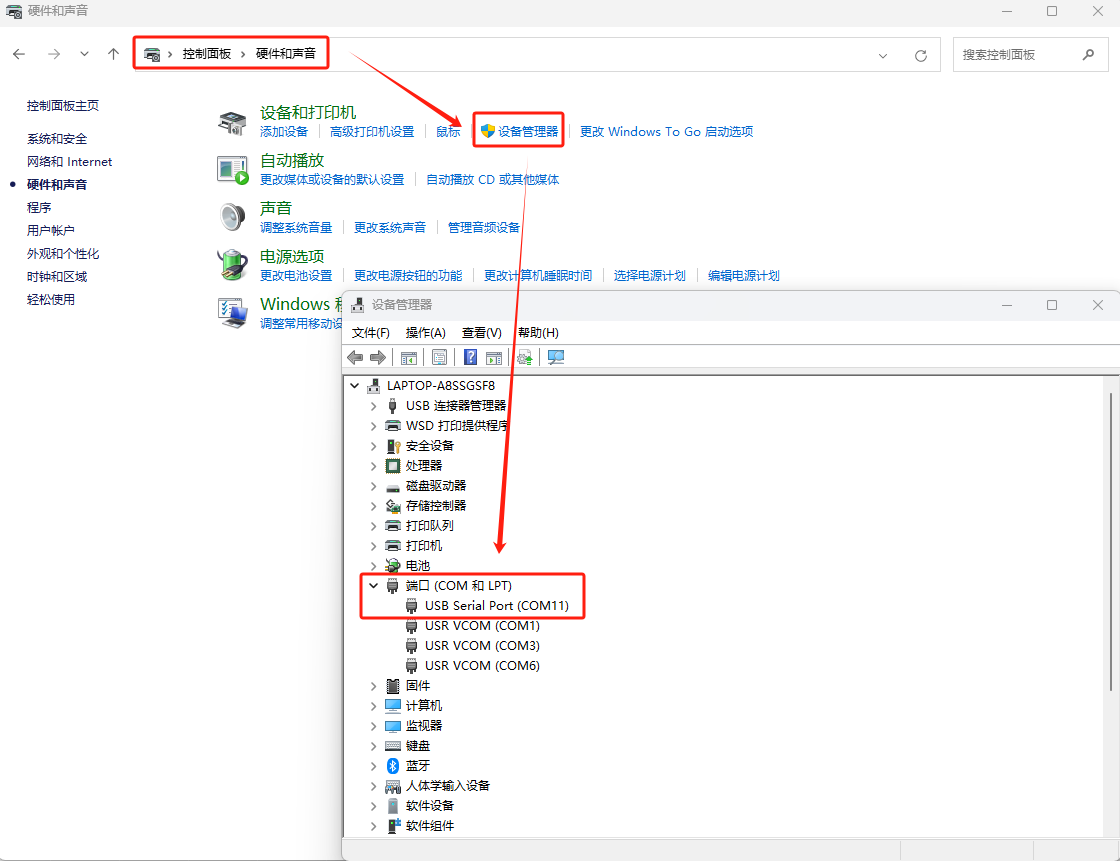

打開電腦控制面板---硬件和聲音---設備管理器---COM和LPT，確認下USB轉換器的COM口，圖示COM11。

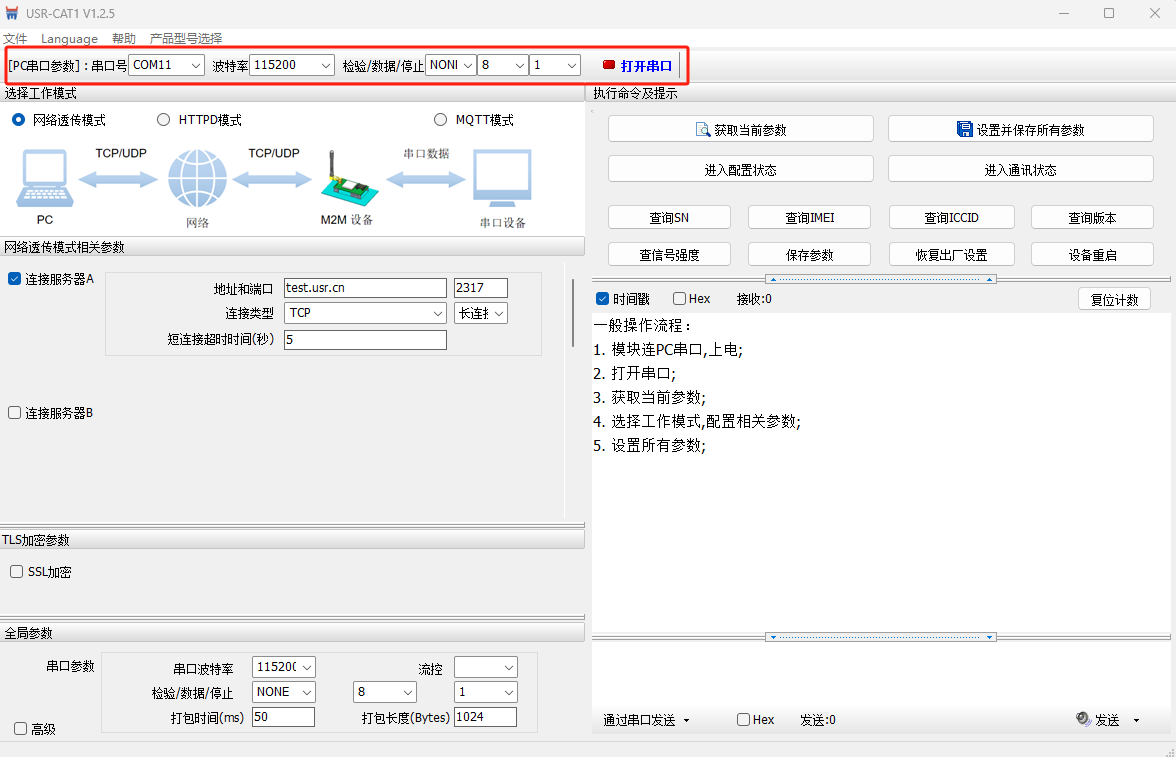

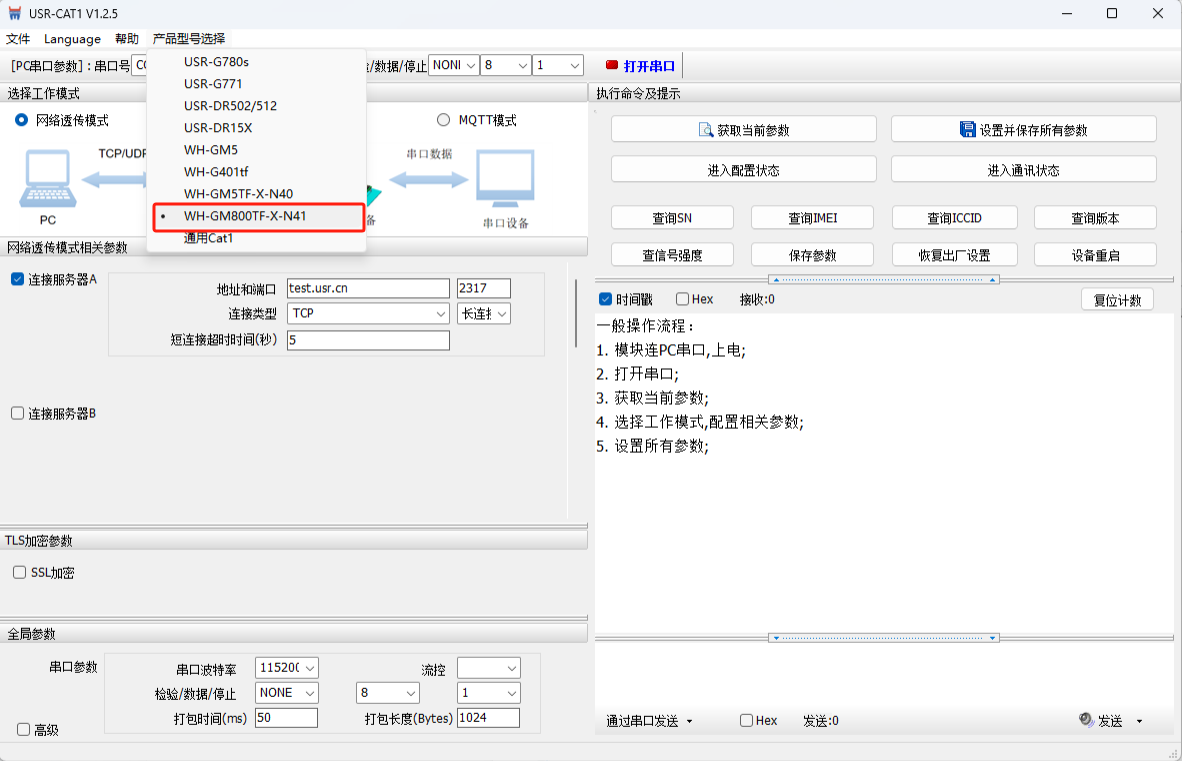

打開WH-LTE-7S0上位機軟件，型號選擇WH-GM800TF-X-N41（同7S0 參數類似） ，COM11，串口參數選擇115200 NONE 8 1,打開串口。

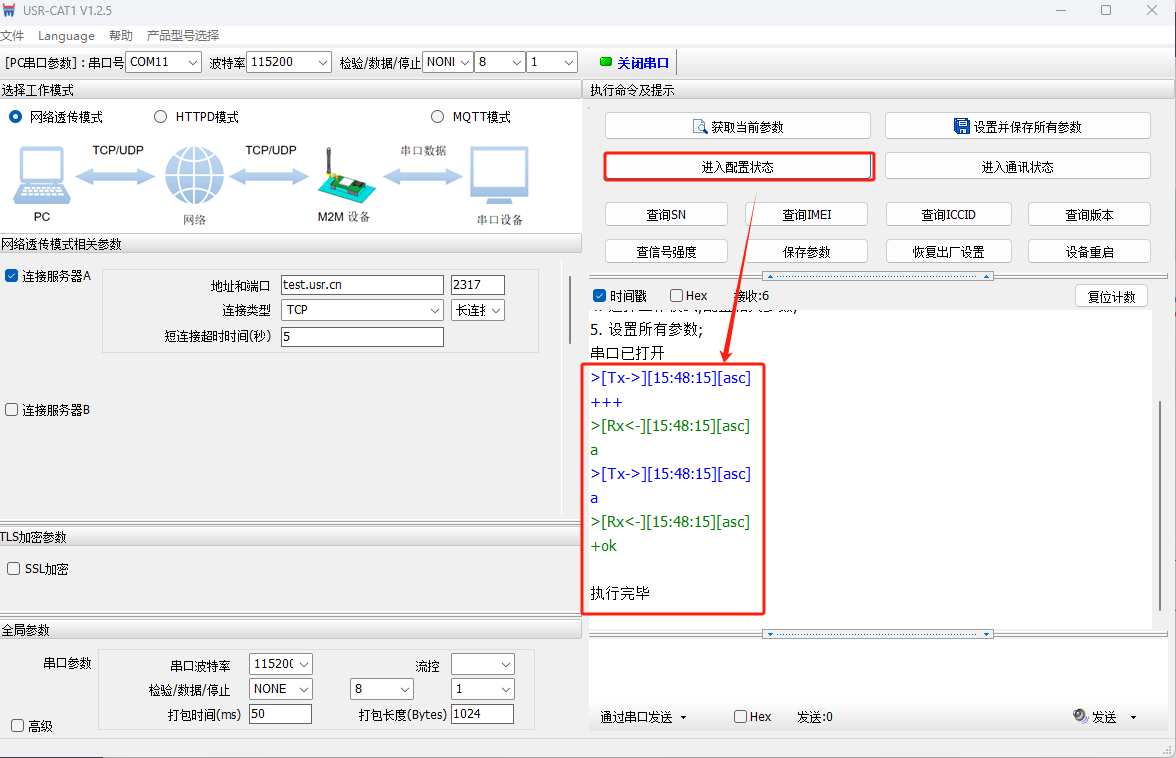

點擊進入配置狀態

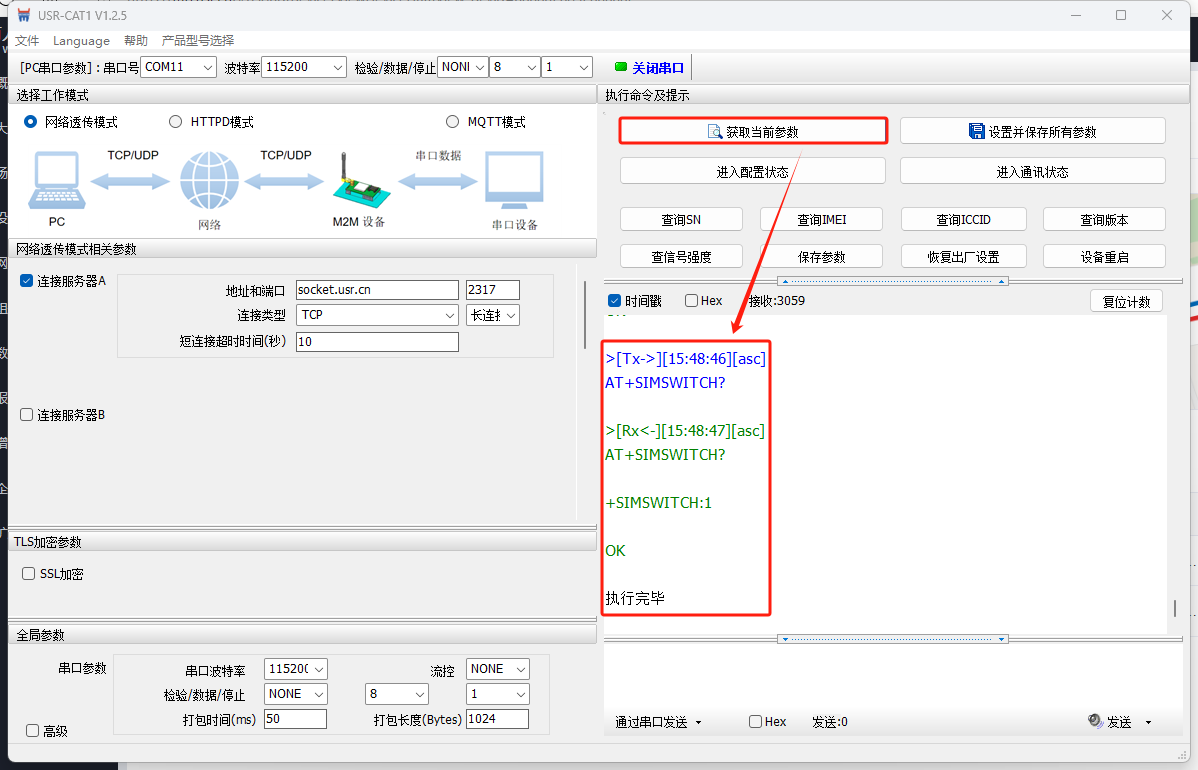

獲取當前參數

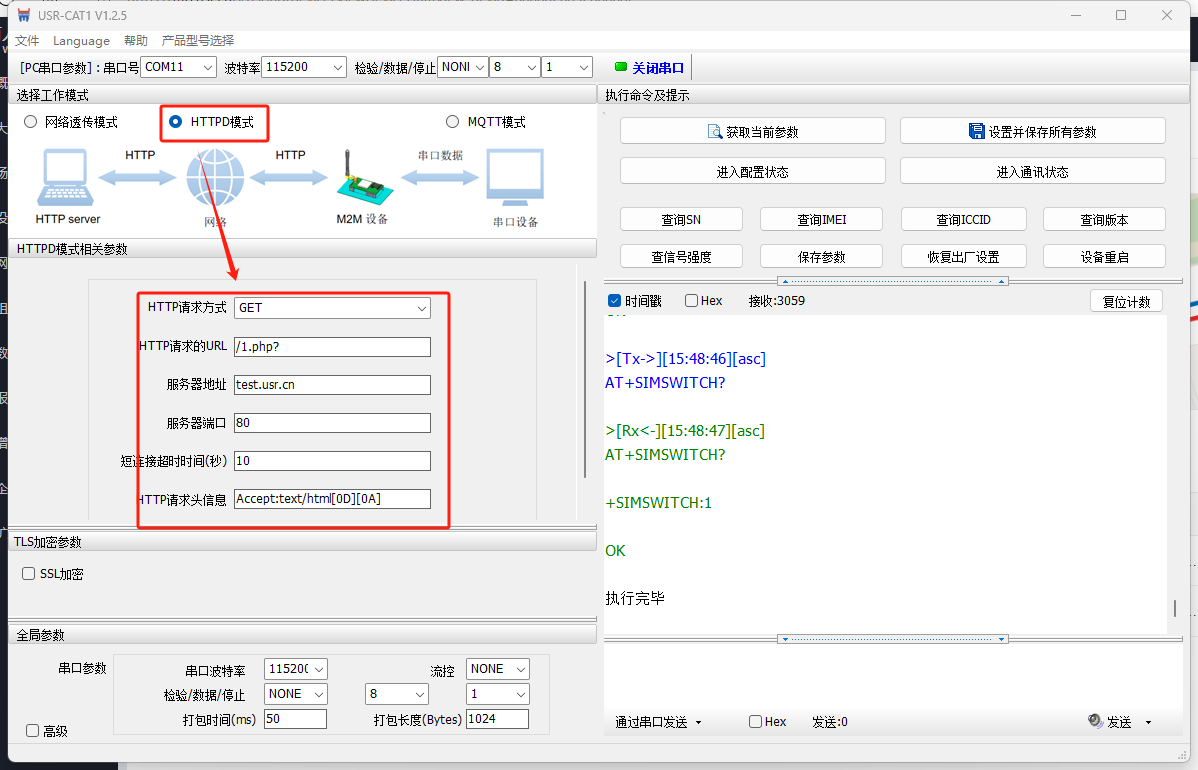

選擇HTTPD模式：請求方式選擇GET,URL：/1php?,服務器地址：test.usr.cn,服務器端口80

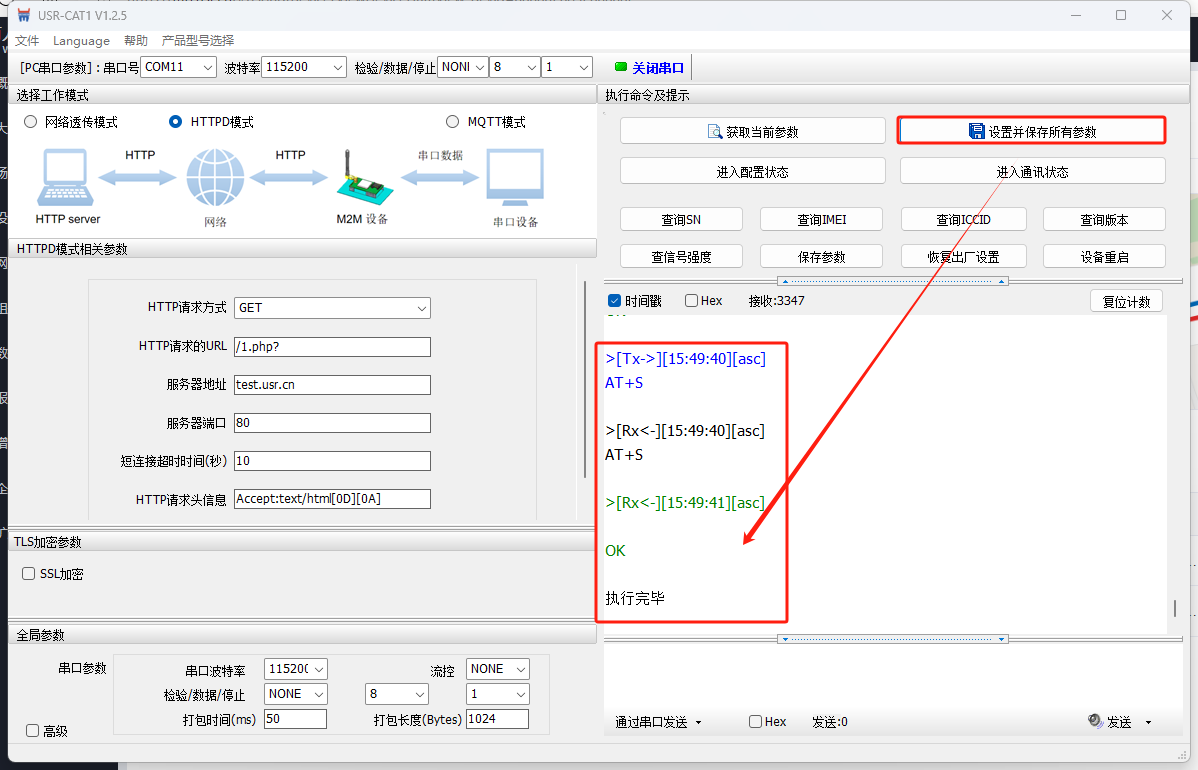

設置并保存所有參數

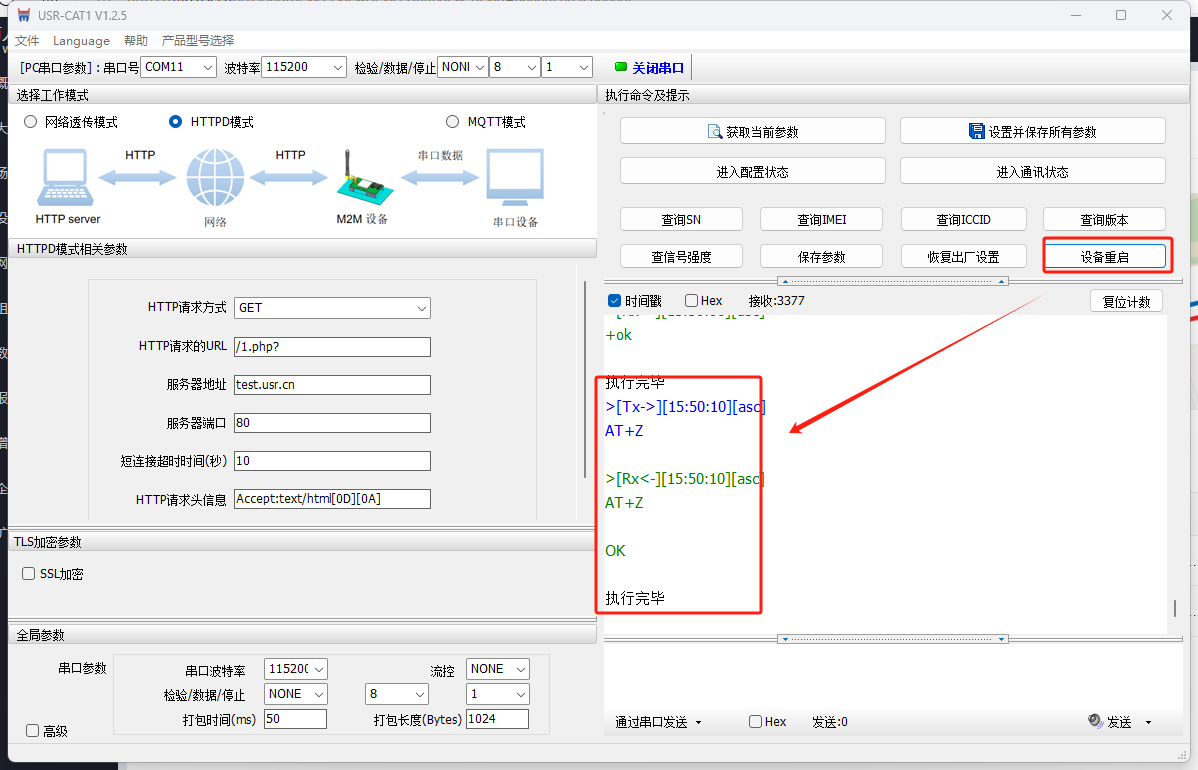

設備重啟

四、功能或數據調試

1、功能調試

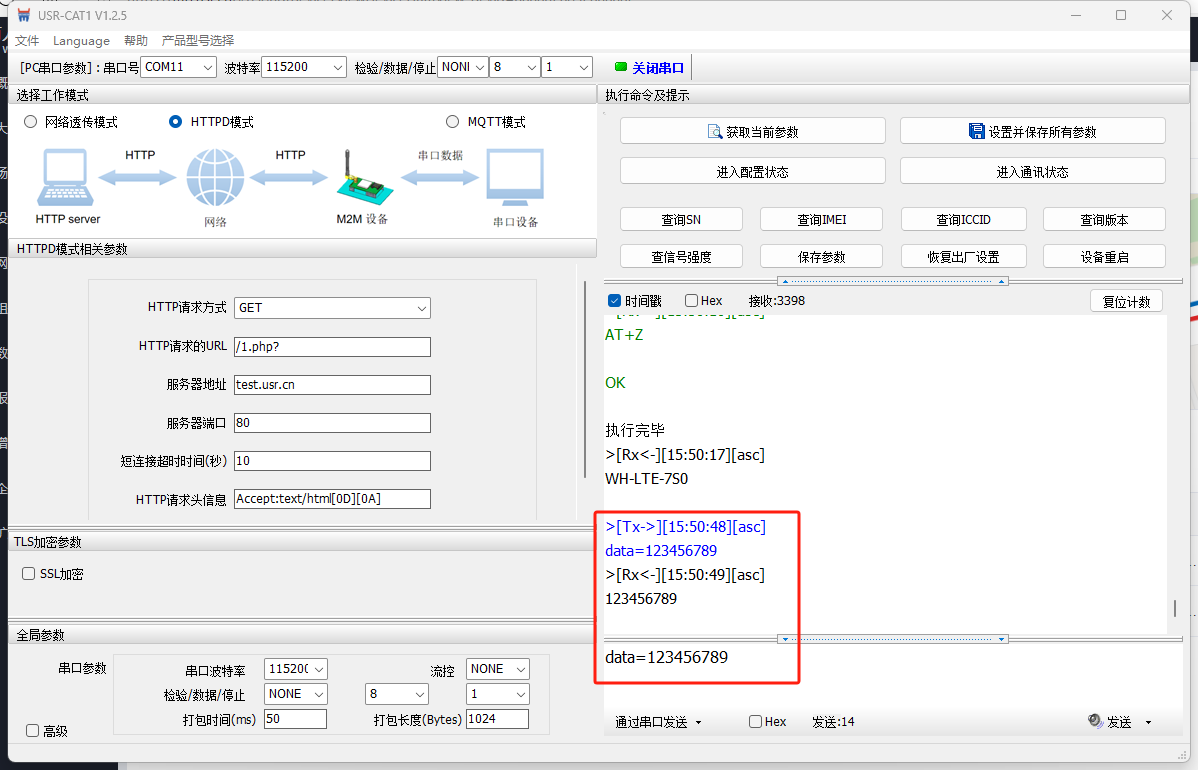

給測試服務器發送數據：data=123456789,測試服務器收到數據并回復相同數據。

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-03-11

審核人：尹叢欣 審核日期：2024-03-15

訂正版本：V1.0 訂正內容：初稿
